Peugeot 307 2002.5 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2002.5, Model line: 307, Model: Peugeot 307 2002.5Pages: 184, PDF Size: 2.42 MB
Page 161 of 184
09-09-2002

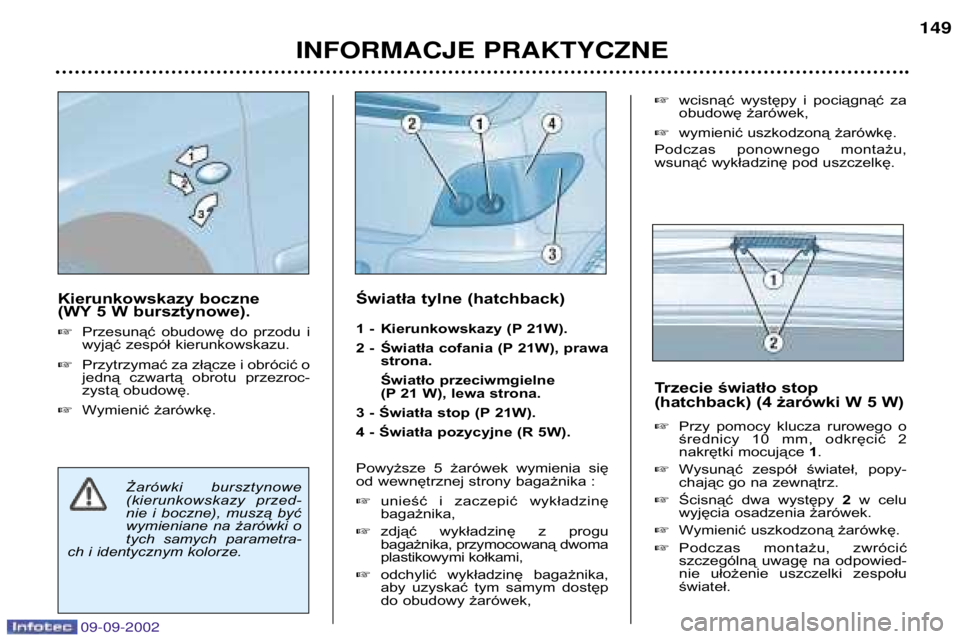

Kierunkowskazy boczne
(WY 5 W bursztynowe). Przesunąć obudowę do przodu i
wyjąć zespół kierunkowskazu.
Przytrzymać za złącze i obrócić o
jedną czwartą obrotu przezroc-
zystą obudowę.
Wymienić żarówkę. Światła tylne (hatchback)
1 - Kierunkowskazy (P 21W).
2 - Światła cofania (P 21W), prawa
strona.
Światło przeciwmgielne
(P 21 W), lewa strona.
3 - Światła stop (P 21W).
4 - Światła pozycyjne (R 5W).
Powyższe 5 żarówek wymienia się
od wewnętrznej strony bagażnika : unieść i zaczepić wykładzinę bagażnika,
zdjąć wykładzinę z progubagażnika, przymocowaną dwoma
plastikowymi kołkami,
odchylić wykładzinę bagażnika,
aby uzyskać tym samym dostęp
do obudowy żarówek,
wcisnąć występy i pociągnąć za
obudowę żarówek,
wymienić uszkodzoną żarówkę.
Podczas ponownego montażu,
wsunąć wykładzinę pod uszczelkę.
INFORMACJE PRAKTYCZNE 149
Żarówki bursztynowe
(kierunkowskazy przed-
nie i boczne), muszą być
wymieniane na żarówki o
tych samych parametra-
ch i identycznym kolorze. Trzecie światło stop
(hatchback) (4 żarówki W 5 W)
Przy pomocy klucza rurowego o
średnicy 10 mm, odkręcić 2
nakrętki mocujące 1.
Wysunąć zespół świateł, popy-
chając go na zewnątrz.
Ścisnąć dwa występy 2 w celu
wyjęcia osadzenia żarówek.
Wymienić uszkodzoną żarówkę.
Podczas montażu, zwrócić
szczególną uwagę na odpowied-
nie ułożenie uszczelki zespołuświateł.
Page 162 of 184
09-09-2002
Kierunkowskazy boczne
(WY 5 W bursztynowe). Przesunąć obudowę do przodu i
wyjąć zespół kierunkowskazu.
Przytrzymać za złącze i obrócić o
jedną czwartą obrotu przezroc-
zystą obudowę.
Wymienić żarówkę. Światła tylne (hatchback)
1 - Kierunkowskazy (P 21W).
2 - Światła cofania (P 21W), prawa
strona.
Światło przeciwmgielne
(P 21 W), lewa strona.
3 - Światła stop (P 21W).
4 - Światła pozycyjne (R 5W).
Powyższe 5 żarówek wymienia się
od wewnętrznej strony bagażnika : unieść i zaczepić wykładzinę bagażnika,
zdjąć wykładzinę z progubagażnika, przymocowaną dwoma
plastikowymi kołkami,
odchylić wykładzinę bagażnika,
aby uzyskać tym samym dostęp
do obudowy żarówek,
wcisnąć występy i pociągnąć za
obudowę żarówek,
wymienić uszkodzoną żarówkę.
Podczas ponownego montażu,
wsunąć wykładzinę pod uszczelkę.
INFORMACJE PRAKTYCZNE 149
Żarówki bursztynowe
(kierunkowskazy przed-
nie i boczne), muszą być
wymieniane na żarówki o
tych samych parametra-
ch i identycznym kolorze. Trzecie światło stop
(hatchback) (4 żarówki W 5 W)
Przy pomocy klucza rurowego o
średnicy 10 mm, odkręcić 2
nakrętki mocujące 1.
Wysunąć zespół świateł, popy-
chając go na zewnątrz.
Ścisnąć dwa występy 2 w celu
wyjęcia osadzenia żarówek.
Wymienić uszkodzoną żarówkę.
Podczas montażu, zwrócić
szczególną uwagę na odpowied-
nie ułożenie uszczelki zespołuświateł.
Page 163 of 184
INFORMACJE PRAKTYCZNE
150

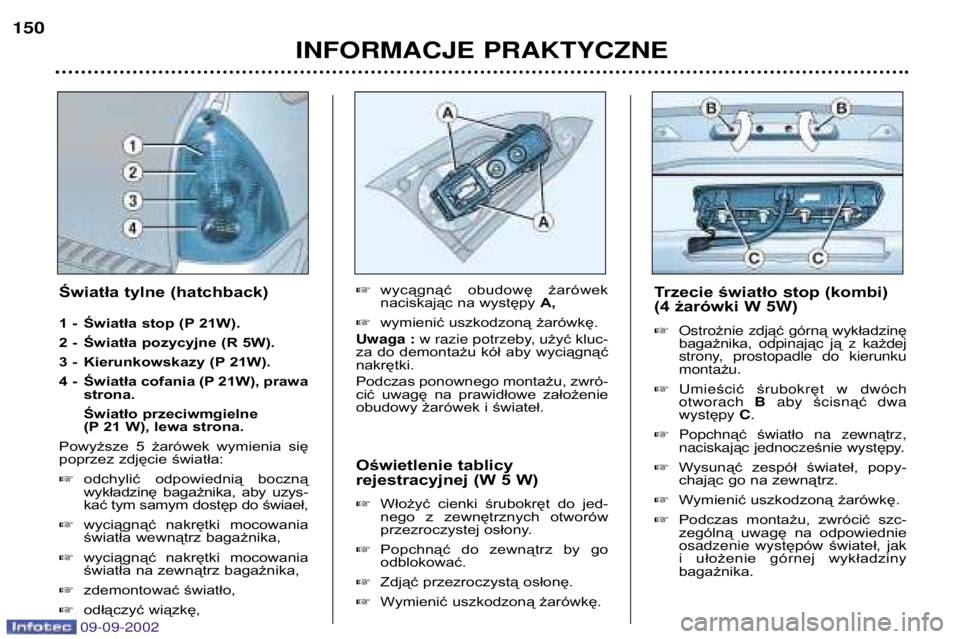

Oświetlenie tablicy
rejestracyjnej (W 5 W) Włożyć cienki śrubokręt do jed-
nego z zewnętrznych otworów
przezroczystej osłony.
Popchnąć do zewnątrz by goodblokować.
Zdjąć przezroczystą osłonę.
Wymienić uszkodzoną żarówkę.
wycągnąć obudowę żarówek
naciskając na występy A,
wymienić uszkodzoną żarówkę.
Uwaga : w razie potrzeby, u żyć kluc-
za do demontażu kół aby wyciągnąćnakrętki.
Podczas ponownego montażu, zwró-
cić uwagę na prawidłowe założenie
obudowy żarówek i świateł. Trzecie światło
stop (kombi)
(4 żarówki W 5 W)
Ostro żnie zdj ąć górn ą wykładzinę
bagażnika, odpinając j ąz ka żdej
strony, prostopadle do kierunkumonta żu.
Umie ści ćś rubokr ęt w dw óch
otworach B aby ścisn ąćdwa
wyst ępy C.
Popchn ąć światło na zewn ątrz,
naciskaj ąc jednocze śnie wyst ępy.
Wysunąć zespół świateł, popy-
chając go na zewnątrz.
Wymienić uszkodzoną żarówkę.
Podczas montażu, zwrócić szc-
zególną uwagę na odpowiednieosadzenie wyst ępów świateł, jak
i ułożenie górnej wykładzin y
bagażnika .
Światła tylne (hatchback)
1 - Światła stop (P 21W).
2 - Światła pozycyjne (R 5W).
3 - Kierunkowskazy (P 21W).
4 - Światła cofania (P 21W), prawa
strona.
Światło przeciwmgielne
(P 21 W), lewa strona.
Powyższe 5 żarówek wymienia się
poprzez zdjęcie światła: odchylić odpowiednią boczną
wykładzinę bagażnika, aby uzys-
kać tym samym dostęp do świaeł,
wyciągnąć nakrętki mocowania
światła wewnątrz bagażnika,
wyciągnąć nakrętki mocowania
światła na zewnątrz bagażnika,
zdemontować światło,
odłączyć wiązkę,
09-09-2002
Page 164 of 184
INFORMACJE PRAKTYCZNE
150
Oświetlenie tablicy
rejestracyjnej (W 5 W) Włożyć cienki śrubokręt do jed-
nego z zewnętrznych otworów
przezroczystej osłony.
Popchnąć do zewnątrz by goodblokować.
Zdjąć przezroczystą osłonę.
Wymienić uszkodzoną żarówkę.
wycągnąć obudowę żarówek
naciskając na występy A,
wymienić uszkodzoną żarówkę.
Uwaga : w razie potrzeby, u żyć kluc-
za do demontażu kół aby wyciągnąćnakrętki.
Podczas ponownego montażu, zwró-
cić uwagę na prawidłowe założenie
obudowy żarówek i świateł. Trzecie światło
stop (kombi)
(4 żarówki W 5 W)
Ostro żnie zdj ąć górn ą wykładzinę
bagażnika, odpinając j ąz ka żdej
strony, prostopadle do kierunkumonta żu.
Umie ści ćś rubokr ęt w dw óch
otworach B aby ścisn ąćdwa
wyst ępy C.
Popchn ąć światło na zewn ątrz,
naciskaj ąc jednocze śnie wyst ępy.
Wysunąć zespół świateł, popy-
chając go na zewnątrz.
Wymienić uszkodzoną żarówkę.
Podczas montażu, zwrócić szc-
zególną uwagę na odpowiednieosadzenie wyst ępów świateł, jak
i ułożenie górnej wykładzin y
bagażnika .
Światła tylne (hatchback)
1 - Światła stop (P 21W).
2 - Światła pozycyjne (R 5W).
3 - Kierunkowskazy (P 21W).
4 - Światła cofania (P 21W), prawa
strona.
Światło przeciwmgielne
(P 21 W), lewa strona.
Powyższe 5 żarówek wymienia się
poprzez zdjęcie światła: odchylić odpowiednią boczną
wykładzinę bagażnika, aby uzys-
kać tym samym dostęp do świaeł,
wyciągnąć nakrętki mocowania
światła wewnątrz bagażnika,
wyciągnąć nakrętki mocowania
światła na zewnątrz bagażnika,
zdemontować światło,
odłączyć wiązkę,
09-09-2002
Page 165 of 184
DobrySzczypce AZły

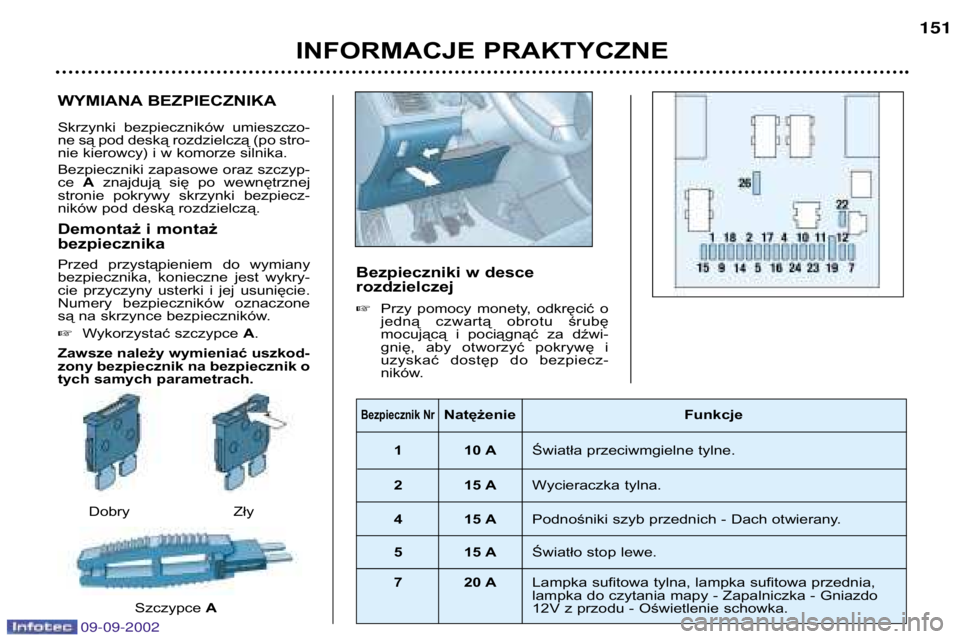

WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczo-
ne są pod deską rozdzielczą (po stro-
nie kierowcy) i w komorze silnika.
Bezpieczniki zapasowe oraz szczyp- ce
Aznajdują się po wewnętrznej
stronie pokrywy skrzynki bezpiecz-
ników pod deską rozdzielczą.
Demontaż i montaż bezpiecznika
Przed przystąpieniem do wymiany
bezpiecznika, konieczne jest wykry-
cie przyczyny usterki i jej usunięcie.
Numery bezpieczników oznaczone
są na skrzynce bezpieczników. Wykorzystać szczypce A.
Zawsze należy wymieniać uszkod-
zony bezpiecznik na bezpiecznik o
tych samych parametrach. Bezpieczniki w desce rozdzielczej
Przy pomocy monety, odkręcić o
jedną czwartą obrotu śrubę
mocującą i pociągnąć za dźwi-
gnię, aby otworzyć pokrywę i
uzyskać dostęp do bezpiecz-
ników.
INFORMACJE PRAKTYCZNE 151
Bezpiecznik Nr Natężenie Funkcje
1 10 A Światła przeciwmgielne tylne.
2 15 A Wycieraczka tylna.
4 15 A Podnośniki szyb przednich - Dach otwierany.
5 15 A Światło stop lewe.
7 20 A Lampka sufitowa tylna, lampka sufitowa przednia,
lampka do czytania mapy - Zapalniczka - Gniazdo
12V z przodu - Oświetlenie schowka.
09-09-2002
Page 166 of 184
09-09-2002

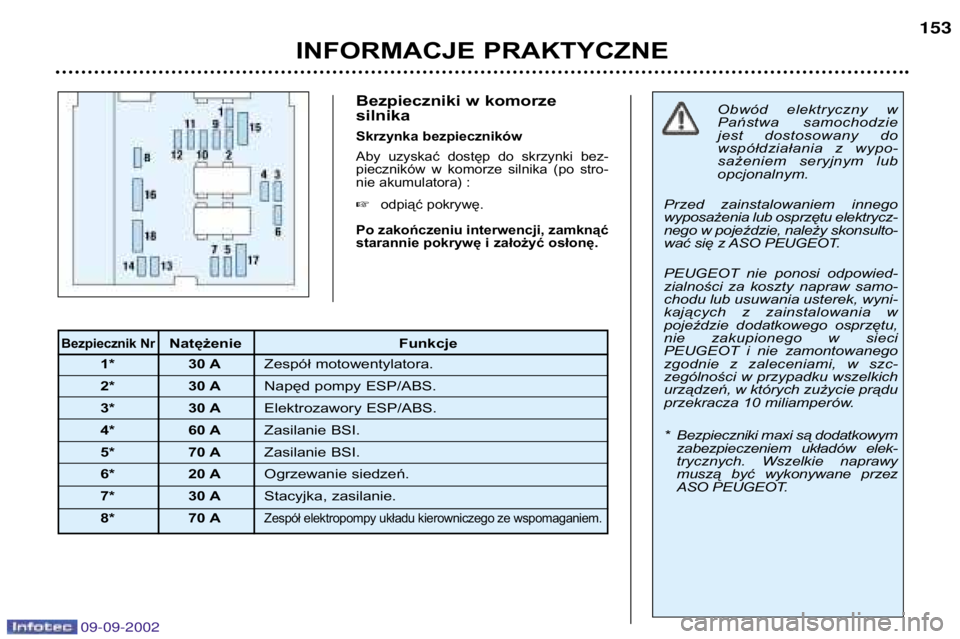

Bezpieczniki w komorze silnika
Skrzynka bezpieczników
Aby uzyskać dostęp do skrzynki bez-
pieczników w komorze silnika (po stro-
nie akumulatora) : odpiąć pokrywę.
Po zakończeniu interwencji, zamknąć
starannie pokrywę i założyć osłonę.
INFORMACJE PRAKTYCZNE 153
Obwód elektryczny w Państwa samochodzie
jest dostosowany do
współdziałania z wypo-
sażeniem seryjnym lub
opcjonalnym.
Przed zainstalowaniem innego
wyposażenia lub osprzętu elektrycz-
nego w pojeździe, należy skonsulto-
wać się z ASO PEUGEOT.
PEUGEOT nie ponosi odpowied-
zialności za koszty napraw samo-chodu lub usuwania usterek, wyni-
kających z zainstalowania w
pojeździe dodatkowego osprzętu,
nie zakupionego w sieci
PEUGEOT i nie zamontowanego
zgodnie z zaleceniami, w szc-
zególności w przypadku wszelkich
urządzeń, w których zużycie prądu
przekracza 10 miliamperów.
* Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elek-
trycznych. Wszelkie naprawy
muszą być wykonywane przez
ASO PEUGEOT.
Bezpiecznik NrNatężenie Funkcje
1* 30 A Zespół motowentylatora.
2* 30 A Napęd pompy ESP/ABS.
3* 30 A Elektrozawory ESP/ABS.
4* 60 A Zasilanie BSI.
5* 70 A Zasilanie BSI.
6* 20 A Ogrzewanie siedzeń.
7* 30 A Stacyjka, zasilanie.
8* 70 A
Zespół elektropompy układu kierowniczego ze wspomaganiem.
Page 167 of 184
09-09-2002

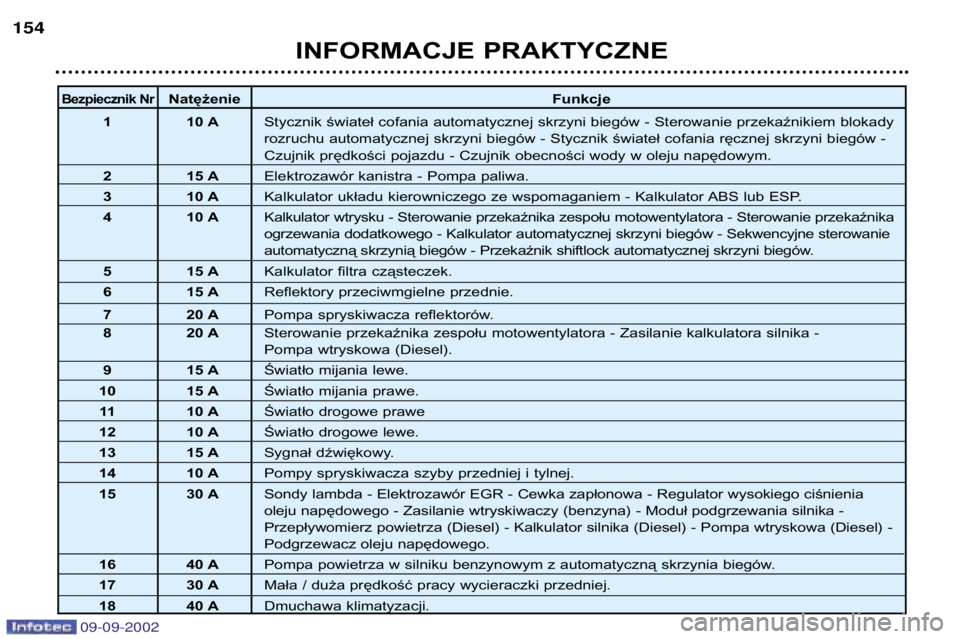

Bezpiecznik NrNatężenieFunkcje
1 10 A Stycznik świateł cofania automatycznej skrzyni biegów - Sterowanie przekaźnikiem blokady
rozruchu automatycznej skrzyni biegów - Stycznik świateł cofania ręcznej skrzyni biegów -
Czujnik prędkości pojazdu - Czujnik obecności wody w oleju napędowym.
2 15 A Elektrozawór kanistra - Pompa paliwa.
3 10 A Kalkulator układu kierowniczego ze wspomaganiem - Kalkulator ABS lub ESP.
4 10 A Kalkulator wtrysku - Sterowanie przekaźnika zespołu motowentylatora - Sterowanie przekaźnika
ogrzewania dodatkowego - Kalkulator automatycznej skrzyni biegów - Sekwencyjne sterowanie
automatyczną skrzynią biegów - Przekaźnik shiftlock automatycznej skrzyni biegów.
5 15 A Kalkulator filtra cząsteczek.
6 15 A Reflektory przeciwmgielne przednie.
7 20 A Pompa spryskiwacza reflektorów.
8 20 A Sterowanie przekaźnika zespołu motowentylatora - Zasilanie kalkulatora silnika -
Pompa wtryskowa (Diesel).
9 15 A Światło mijania lewe.
10 15 A Światło mijania prawe.
11 10 A Światło drogowe prawe
12 10 A Światło drogowe lewe.
13 15 A Sygnał dźwiękowy.
14 10 A Pompy spryskiwacza szyby przedniej i tylnej.
15 30 A Sondy lambda - Elektrozawór EGR - Cewka zapłonowa - Regulator wysokiego ciśnienia
oleju napędowego - Zasilanie wtryskiwaczy (benzyna) - Moduł podgrzewania silnika -
Przepływomierz powietrza (Diesel) - Kalkulator silnika (Diesel) - Pompa wtryskowa (Diesel) -
Podgrzewacz oleju napędowego.
16 40 A Pompa powietrza w silniku benzynowym z automatyczną skrzynia biegów.
17 30 A Mała / duża prędkość pracy wycieraczki przedniej.
18 40 A Dmuchawa klimatyzacji.
INFORMACJE PRAKTYCZNE
154
Page 168 of 184
DobrySzczypce AZły
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczo-
ne są pod deską rozdzielczą (po stro-
nie kierowcy) i w komorze silnika.
Bezpieczniki zapasowe oraz szczyp- ce
Aznajdują się po wewnętrznej
stronie pokrywy skrzynki bezpiecz-
ników pod deską rozdzielczą.
Demontaż i montaż bezpiecznika
Przed przystąpieniem do wymiany
bezpiecznika, konieczne jest wykry-
cie przyczyny usterki i jej usunięcie.
Numery bezpieczników oznaczone
są na skrzynce bezpieczników. Wykorzystać szczypce A.
Zawsze należy wymieniać uszkod-
zony bezpiecznik na bezpiecznik o
tych samych parametrach. Bezpieczniki w desce rozdzielczej
Przy pomocy monety, odkręcić o
jedną czwartą obrotu śrubę
mocującą i pociągnąć za dźwi-
gnię, aby otworzyć pokrywę i
uzyskać dostęp do bezpiecz-
ników.
INFORMACJE PRAKTYCZNE 151
Bezpiecznik Nr Natężenie Funkcje
1 10 A Światła przeciwmgielne tylne.
2 15 A Wycieraczka tylna.
4 15 A Podnośniki szyb przednich - Dach otwierany.
5 15 A Światło stop lewe.
7 20 A Lampka sufitowa tylna, lampka sufitowa przednia,
lampka do czytania mapy - Zapalniczka - Gniazdo
12V z przodu - Oświetlenie schowka.
09-09-2002
Page 169 of 184
09-09-2002
INFORMACJE PRAKTYCZNE
152

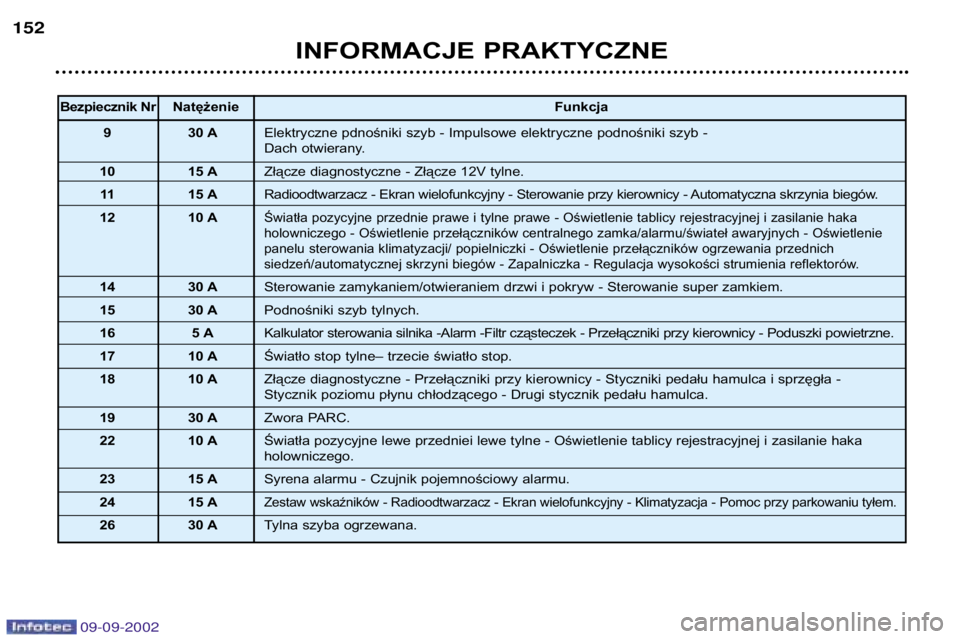

Bezpiecznik Nr
Natężenie Funkcja
9 30 A Elektryczne pdnośniki szyb - Impulsowe elektryczne podnośniki szyb -
Dach otwierany.
10 15 A Złącze diagnostyczne - Złącze 12V tylne.
11 15 A Radioodtwarzacz - Ekran wielofunkcyjny - Sterowanie przy kierownicy - Automatyczna skrzynia biegów.
12 10 A
Światła pozycyjne przednie prawe i tylne prawe - Oświetlenie tablicy rejestracyjnej i zasilanie haka
holowniczego - Oświetlenie przełączników centralnego zamka/alarmu/świateł awaryjnych - Oświetlenie
panelu sterowania klimatyzacji/ popielniczki - Oświetlenie przełączników ogrzewania przednich
siedzeń/automatycznej skrzyni biegów - Zapalniczka - Regulacja wysokości strumienia reflektorów.
14 30 A Sterowanie zamykaniem/otwieraniem drzwi i pokryw - Sterowanie super zamkiem.
15 30 A Podnośniki szyb tylnych.
16 5 A Kalkulator sterowania silnika -Alarm -Filtr cząsteczek - Przełączniki przy kierownicy - Poduszki powietrzne.
17 10 A Światło stop tylne– trzecie światło stop.
18 10 A Złącze diagnostyczne - Przełączniki przy kierownicy - Styczniki pedału hamulca i sprzęgła -
Stycznik poziomu płynu chłodzącego - Drugi stycznik pedału hamulca.
19 30 A Zwora PARC.
22 10 A Światła pozycyjne lewe przedniei lewe tylne - Oświetlenie tablicy rejestracyjnej i zasilanie hakaholowniczego.
23 15 A Syrena alarmu - Czujnik pojemnościowy alarmu.
24 15 A
Zestaw wskaźników - Radioodtwarzacz - Ekran wielofunkcyjny - Klimatyzacja - Pomoc przy parkowaniu tyłem.
26 30 A Tylna szyba ogrzewana.
Page 170 of 184
09-09-2002
WYMIANA PIîRA WYCIERACZKI
Włączenie położenia serwisowego wycieraczek Po upływie mniej niżjednej minu-
ty od wyłączenia zapłonu , prze-
sunąć dźwignię wycieraczek w
celu ustawienia ich pośrodku
szyby przedniej (pozycja serwi- sowa).
Wymiana pi—ra Unieść ramięwycieraczki, a
następnie odpiąć pi—ro i zdjąć.
Założyć nowe pi—ro i położyć
ramię wycieraczki.
Uwaga : najkr—tsze pióro należy
montować na ramię wycieraczki po
prawej stronie pojazdu. W celu ustawienia wycieraczek w normalnym położeniu, włączyć
zapłon i przesunąć dźwignię ste-
rowania wycieraczkami. TRYB EKONOMICZNY
Po wyłączeniu silnika
, niekt—re
funkcje (wycieraczki, podnośniki
szyb, dach otwierany, lampki sufito-
we, radioodtwarzacz, itd.) są
dostępne tylko przez trzydzieści minut, aby nie spowodować rozłado-
wania akumulatora.
Po upływie tych 30 minut, na ekranie
wielofunkcyjnym pojawia się komuni-kat "Tryb ekonomiczny włączony"
i aktywne funkcje zostają przełączo-
ne w tryb czuwania. Aby przywrócić te funkcje do normal-
nego trybu ich pracy, należy włączyć
silnik i odczekać kilka sekund. FUNKCJA CZUWANIA W
pojeździe znajdującym się w
ruchu, niekt—re funkcje ( klimatyzacja,
ogrzewanie tylnej szyby, system ogr- zewania kabiny pasażerskiejw
pojazdach z silnikiem Diesla, itd.)
mogą być czasowo wyłączone, w
zależności od stanu akumulatora.
Ponowne ich przywr—cenie do nor-malnego stanu odbywa sięautoma-
tycznie, o ile umożliwiato stan aku-
mulatora.
Uwaga : ryzykując rozładowanie
akumulatora, możliwe jest ręczne
przywrócenie wyłączonych funkcji.
INFORMACJE PRAKTYCZNE 155
Rozładowany akumulator
uniemożliwia rozruch sil-nika.
