Peugeot 308 2014 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 308, Model: Peugeot 308 2014Pages: 400, tamaño PDF: 10.15 MB
Page 241 of 400

239
7
Información práctica
308_es_Chap07_info pratiques_ed02-2013
Repetidores laterales de intermitente integrado
Para sustituir estas lámparas, debe consultar con la Red PEUGEOT o con un taller cualificado.
Para sustituir la luz electroluminiscente-LED, debe consultar con la Red PEUGEOT o con un taller cualificado.

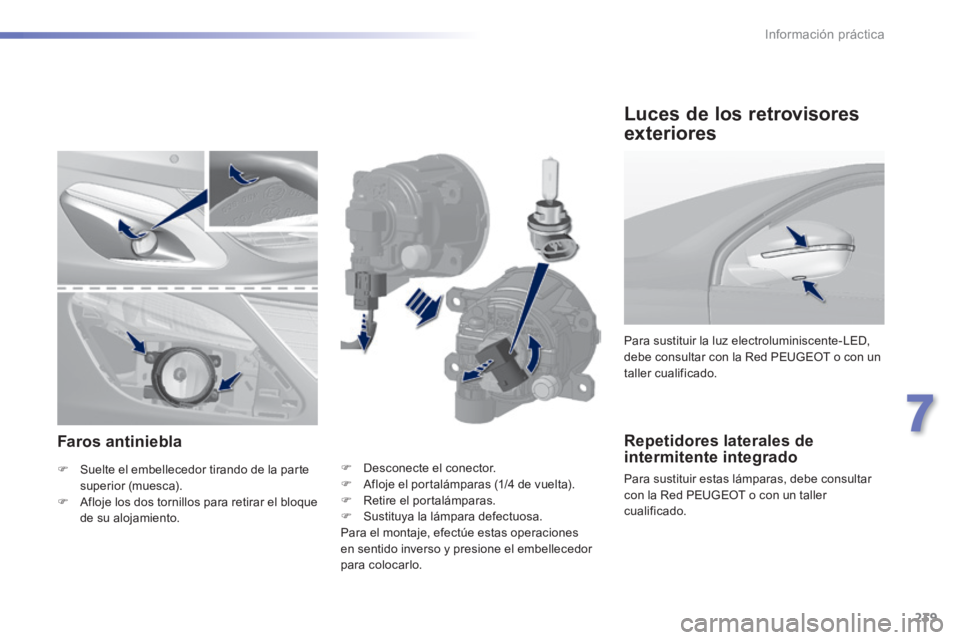

Faros antiniebla
Suelte el embellecedor tirando de la parte superior (muesca). Afloje los dos tornillos para retirar el bloque de su alojamiento.
Desconecte el conector. Afloje el portalámparas (1/4 de vuelta). Retire el portalámparas. Sustituya la lámpara defectuosa. Para el montaje, efectúe estas operaciones
en sentido inverso y presione el embellecedor para colocarlo.
Luces de los retrovisores
exteriores
Page 242 of 400

240
Información práctica
308_es_Chap07_info pratiques_ed02-2013

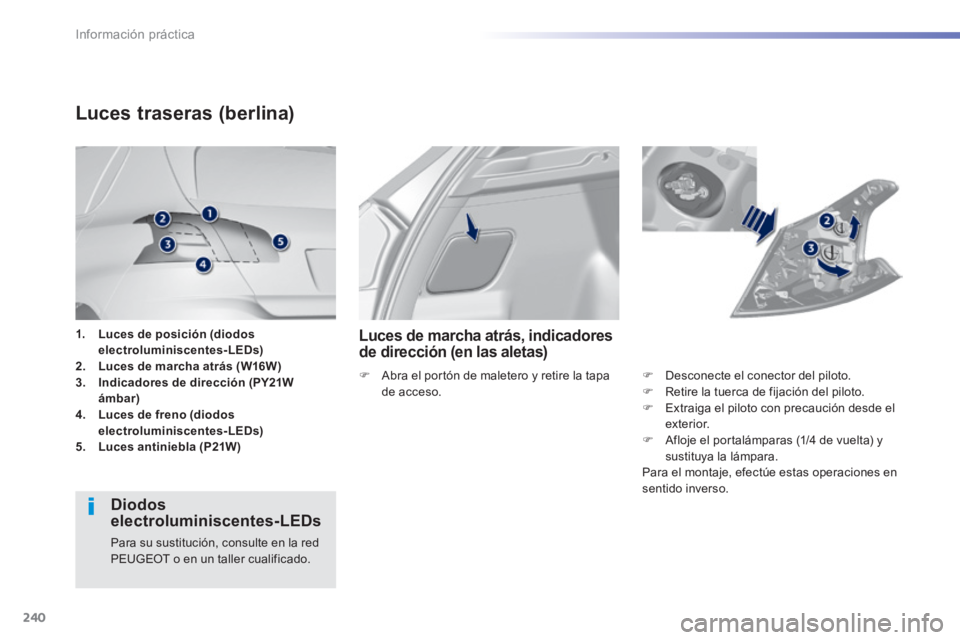

1. Luces de posición (diodos electroluminiscentes-LEDs)2. Luces de marcha atrás (W16W)3. Indicadores de dirección (PY21W ámbar)4. Luces de freno (diodos electroluminiscentes-LEDs)5. Luces antiniebla (P21W)
Luces traseras (berlina)
Diodos electroluminiscentes-LEDs
Para su sustitución, consulte en la red PEUGEOT o en un taller cualificado.
Luces de marcha atrás, indicadores de dirección (en las aletas)
Desconecte el conector del piloto. Retire la tuerca de fijación del piloto. Extraiga el piloto con precaución desde el exterior. Afloje el portalámparas (1/4 de vuelta) y sustituya la lámpara. Para el montaje, efectúe estas operaciones en sentido inverso.
Abra el portón de maletero y retire la tapa de acceso.
Page 243 of 400

241
7
Información práctica
308_es_Chap07_info pratiques_ed02-2013

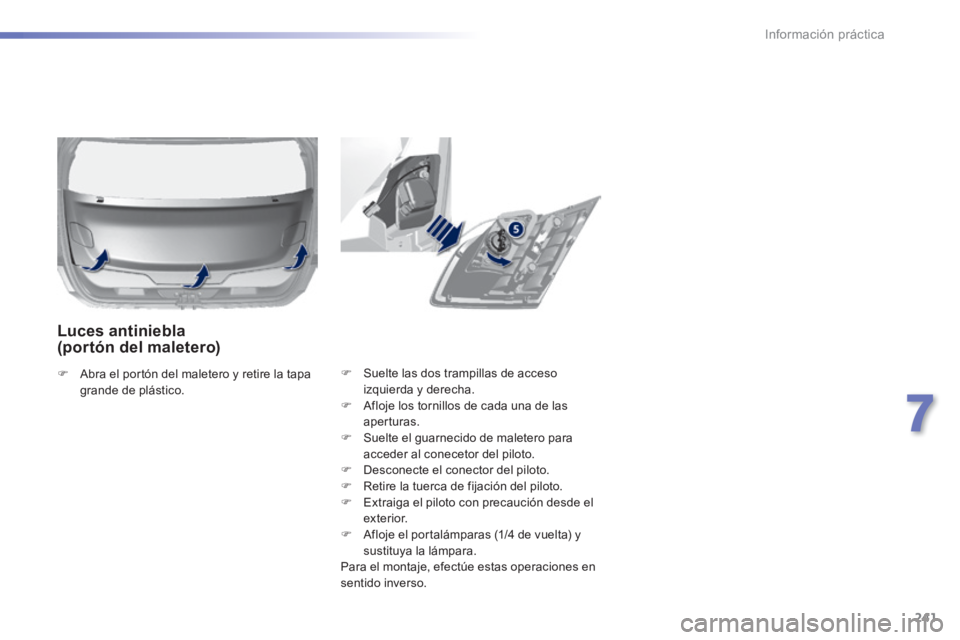

Suelte las dos trampillas de acceso izquierda y derecha. Afloje los tornillos de cada una de las aperturas. Suelte el guarnecido de maletero para acceder al conecetor del piloto. Desconecte el conector del piloto. Retire la tuerca de fijación del piloto. Extraiga el piloto con precaución desde el exterior. Afloje el portalámparas (1/4 de vuelta) y sustituya la lámpara. Para el montaje, efectúe estas operaciones en sentido inverso.
Luces antiniebla (portón del maletero)
Abra el portón del maletero y retire la tapa grande de plástico.
Page 244 of 400

242
Información práctica
308_es_Chap07_info pratiques_ed02-2013

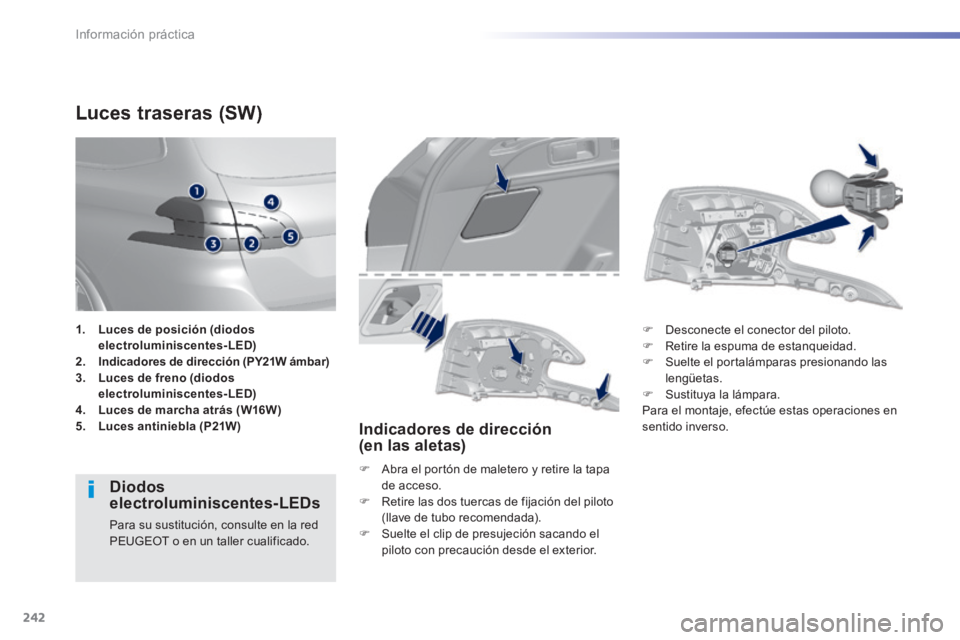

Luces traseras (SW)
Diodos electroluminiscentes-LEDs
Para su sustitución, consulte en la red PEUGEOT o en un taller cualificado.
Indicadores de dirección (en las aletas)
Abra el portón de maletero y retire la tapa de acceso. Retire las dos tuercas de fijación del piloto (llave de tubo recomendada). Suelte el clip de presujeción sacando el piloto con precaución desde el exterior.
Desconecte el conector del piloto. Retire la espuma de estanqueidad. Suelte el portalámparas presionando las lengüetas. Sustituya la lámpara. Para el montaje, efectúe estas operaciones en sentido inverso.
1. Luces de posición (diodos electroluminiscentes-LED)2. Indicadores de dirección (PY21W ámbar) 3. Luces de freno (diodos electroluminiscentes-LED)4. Luces de marcha atrás (W16W)5. Luces antiniebla (P21W)
Page 245 of 400

243
7
Información práctica
308_es_Chap07_info pratiques_ed02-2013

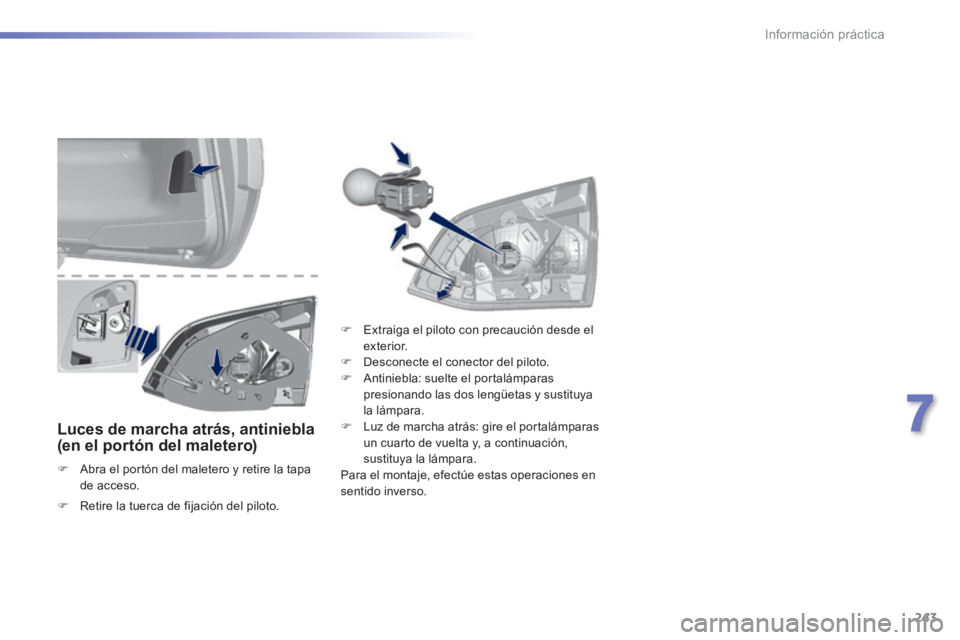

Luces de marcha atrás, antiniebla (en el portón del maletero)
Abra el portón del maletero y retire la tapa de acceso.
Extraiga el piloto con precaución desde el exterior. Desconecte el conector del piloto. Antiniebla: suelte el portalámparas presionando las dos lengüetas y sustituya la lámpara. Luz de marcha atrás: gire el portalámparas un cuarto de vuelta y, a continuación, sustituya la lámpara. Para el montaje, efectúe estas operaciones en sentido inverso. Retire la tuerca de fijación del piloto.
Page 246 of 400

244
Información práctica
308_es_Chap07_info pratiques_ed02-2013
Para la sustitución de este tipo de lámparas, consulte en la red PEUGEOT o en un taller cualificado.

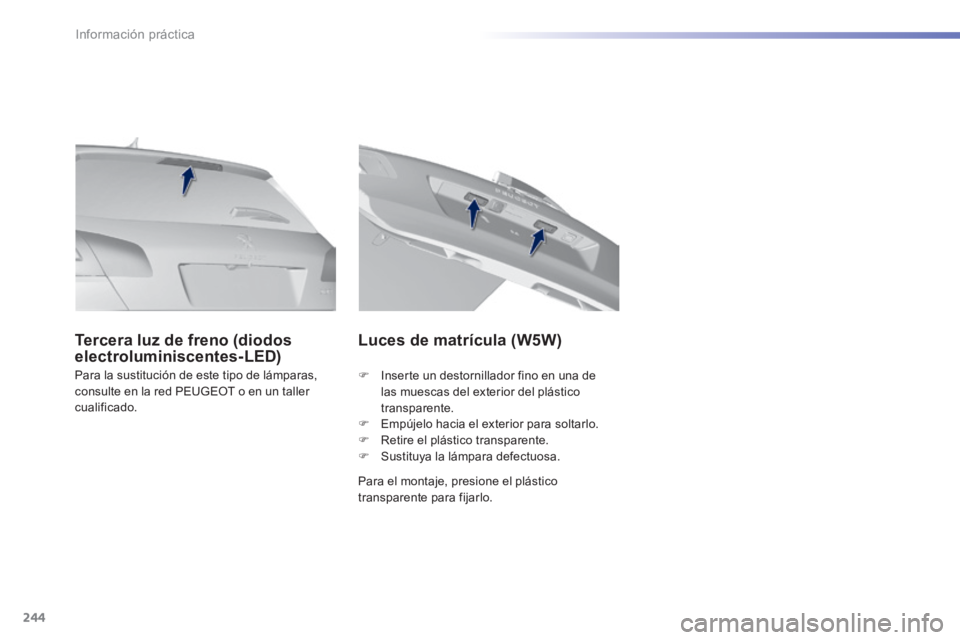

Tercera luz de freno (diodos electroluminiscentes-LED)
Luces de matrícula (W5W)
Para el montaje, presione el plástico transparente para fijarlo.
Inserte un destornillador fino en una de las muescas del exterior del plástico transparente. Empújelo hacia el exterior para soltarlo. Retire el plástico transparente. Sustituya la lámpara defectuosa.
Page 247 of 400

245
7
Información práctica
308_es_Chap07_info pratiques_ed02-2013
Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha. Abra completamente la tapa y dele la vuelta.

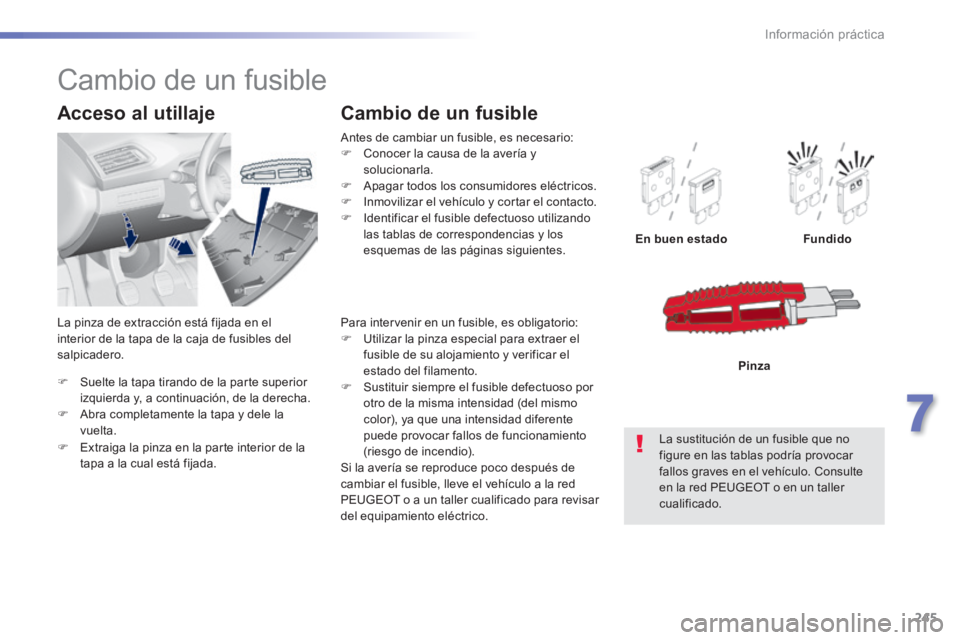

Acceso al utillaje
Antes de cambiar un fusible, es necesario: Conocer la causa de la avería y solucionarla. Apagar todos los consumidores eléctricos. Inmovilizar el vehículo y cortar el contacto. Identificar el fusible defectuoso utilizando las tablas de correspondencias y los esquemas de las páginas siguientes.
Cambio de un fusible
En buen estadoFundido
La sustitución de un fusible que no figure en las tablas podría provocar fallos graves en el vehículo. Consulte en la red PEUGEOT o en un taller cualificado.
Pinza
Cambio de un fusible
Para intervenir en un fusible, es obligatorio: Utilizar la pinza especial para extraer el fusible de su alojamiento y verificar el estado del filamento. Sustituir siempre el fusible defectuoso por otro de la misma intensidad (del mismo color), ya que una intensidad diferente puede provocar fallos de funcionamiento (riesgo de incendio). Si la avería se reproduce poco después de cambiar el fusible, lleve el vehículo a la red PEUGEOT o a un taller cualificado para revisar del equipamiento eléctrico.
Extraiga la pinza en la parte interior de la tapa a la cual está fijada.
La pinza de extracción está fijada en el interior de la tapa de la caja de fusibles del salpicadero.
Page 248 of 400

246
Información práctica
308_es_Chap07_info pratiques_ed02-2013

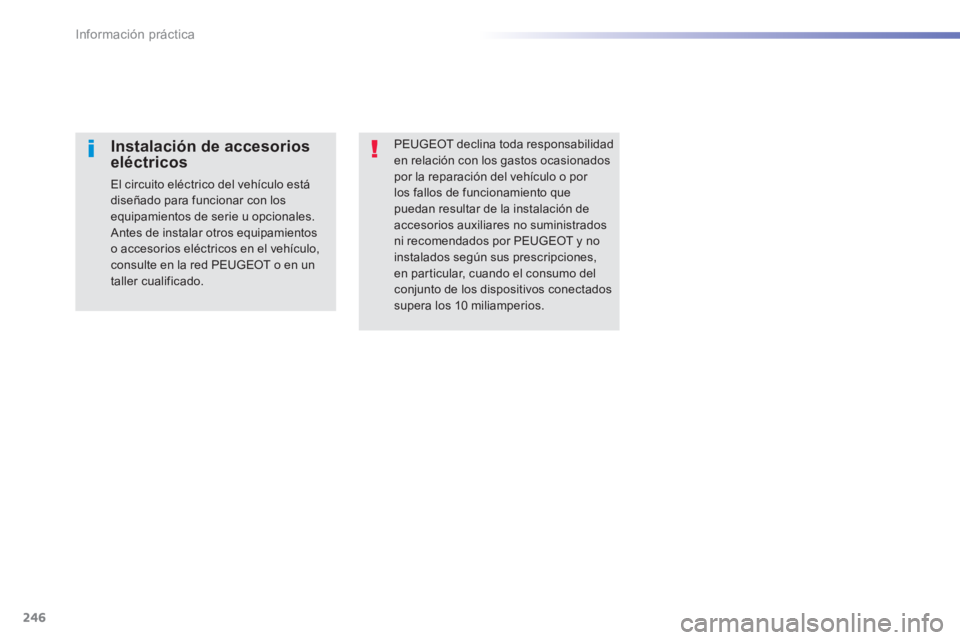

PEUGEOT declina toda responsabilidad en relación con los gastos ocasionados por la reparación del vehículo o por los fallos de funcionamiento que puedan resultar de la instalación de accesorios auxiliares no suministrados ni recomendados por PEUGEOT y no instalados según sus prescripciones, en particular, cuando el consumo del conjunto de los dispositivos conectados supera los 10 miliamperios.
Instalación de accesorios eléctricos
El circuito eléctrico del vehículo está diseñado para funcionar con los equipamientos de serie u opcionales. Antes de instalar otros equipamientos o accesorios eléctricos en el vehículo, consulte en la red PEUGEOT o en un taller cualificado.
Page 249 of 400

247
7
Información práctica
308_es_Chap07_info pratiques_ed02-2013

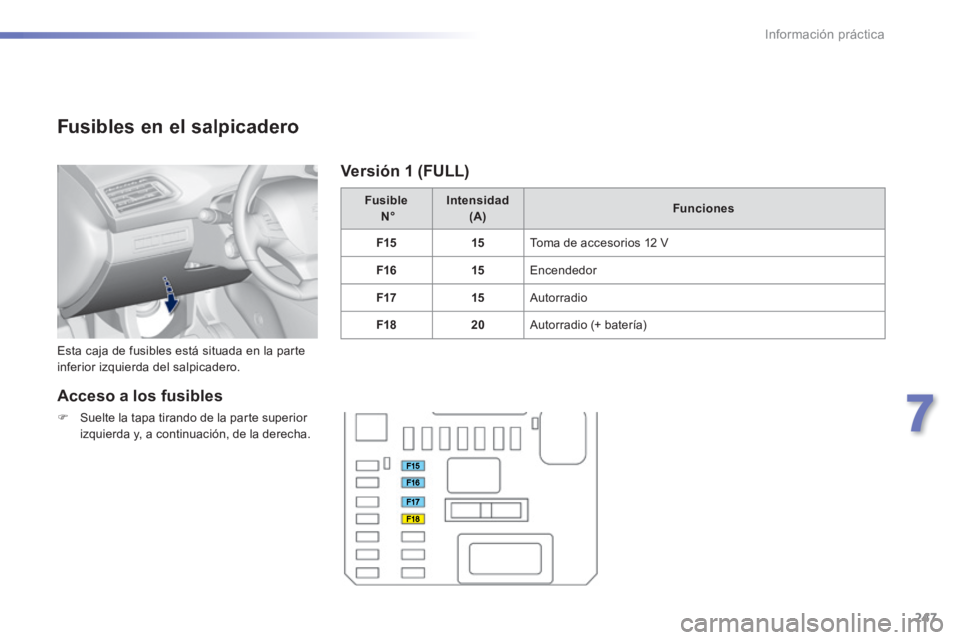

Fusibles en el salpicadero
Esta caja de fusibles está situada en la parte inferior izquierda del salpicadero.
Fusible N° Intensidad (A) Funciones
F1515 Toma de accesorios 12 V
F1615 Encendedor
F1715 Autorradio
F1820 Autorradio (+ batería)
Acceso a los fusibles
Suelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
Versión 1 (FULL)
Page 250 of 400

248
Información práctica
308_es_Chap07_info pratiques_ed02-2013

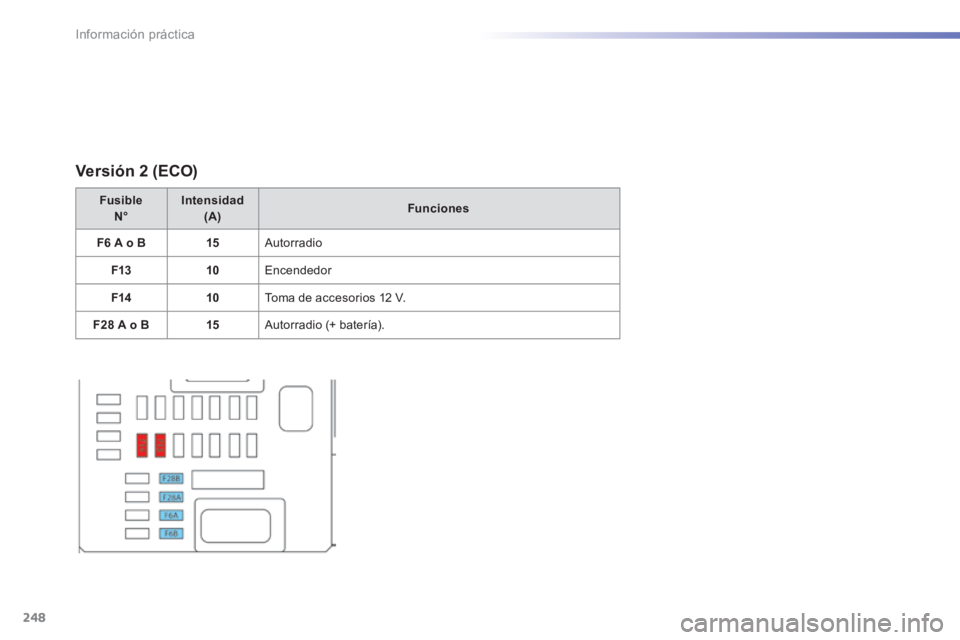

Versión 2 (ECO)
Fusible N°Intensidad (A)Funciones
F6 A o B15 Autorradio
F1310 Encendedor
F1410 Toma de accesorios 12 V.
F28 A o B15 Autorradio (+ batería).
