Peugeot 308 CC 2014 Návod k obsluze (in Czech)

10
i
i
i
149
PRAKTICKÉ INFORMACE

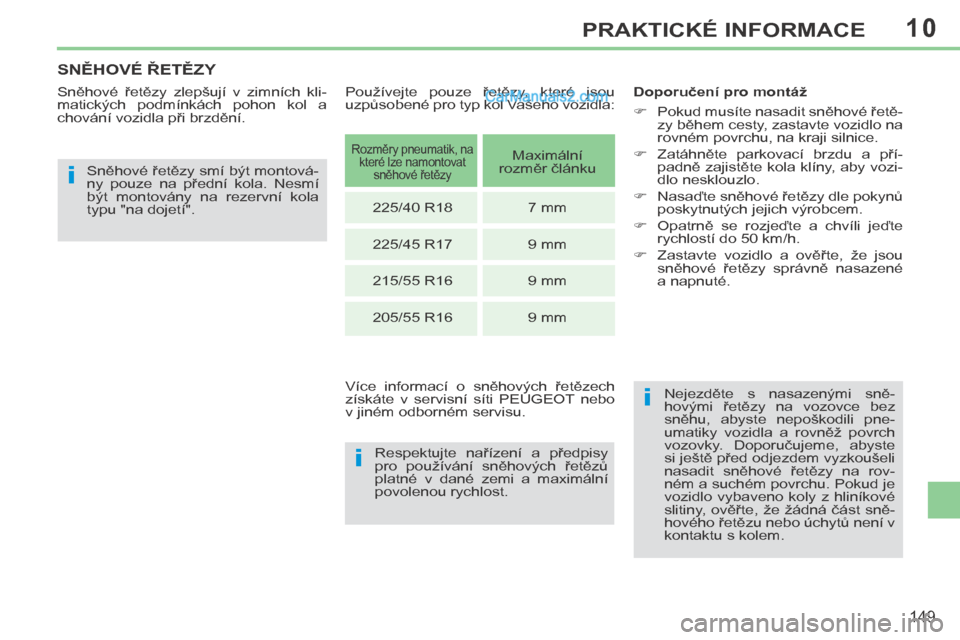

SNĚHOVÉ ŘETĚZY
Sněhové řetězy zlepšují v zimních kli-
matických podmínkách pohon kol a
chování vozidla při brzdění. Sněhové řetězy smí být montová-
ny pouze na přední kola. Nesmí
být montovány na rezervní kola
typu "na dojetí".
Respektujte nařízení a předpisy
pro používání sněhových řetězů
platné v dané zemi a maximální
povolenou rychlost. Doporučení pro montáž
 Pokud musíte nasadit sněhové řetě-
zy během cesty, zastavte vozidlo na
rovném povrchu, na kraji silnice.
 Zatáhněte parkovací brzdu a pří- padně zajistěte kola klíny, aby vozi-
dlo nesklouzlo.
 Nasaďte sněhové řetězy dle pokynů poskytnutých jejich výrobcem.
 Opatrně se rozjeďte a chvíli jeďte rychlostí do 50 km/h.
 Zastavte vozidlo a ověřte, že jsou sněhové řetězy správně nasazené
a napnuté.
Nejezděte s nasazenými sně-
hovými řetězy na vozovce bez
sněhu, abyste nepoškodili pne-
umatiky vozidla a rovněž povrch
vozovky. Doporučujeme, abyste
si ještě před odjezdem vyzkoušeli
nasadit sněhové řetězy na rov-
ném a suchém povrchu. Pokud je
vozidlo vybaveno koly z hliníkové
slitiny, ověřte, že žádná část sně-
hového řetězu nebo úchytů není v
kontaktu s kolem.
Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol Vašeho vozidla:
Více informací o sněhových řetězech
získáte v servisní síti PEUGEOT nebo
v jiném odborném servisu.
Rozměry pneumatik, na
které lze namontovat sněhové řetězy Maximální
rozměr článku
225/40 R18 7 mm
225/45 R17 9 mm
215/55 R16 9 mm
205/55 R16 9 mm

10
!
!
!
150
PRAKTICKÉ INFORMACE
Nebezpečí usmrcení
elektrickým proudem
Výměna xenonových výbojek
(D1S) musí být provedena v ser-
visu sítě PEUGEOT nebo v jiném
odborném servisu.

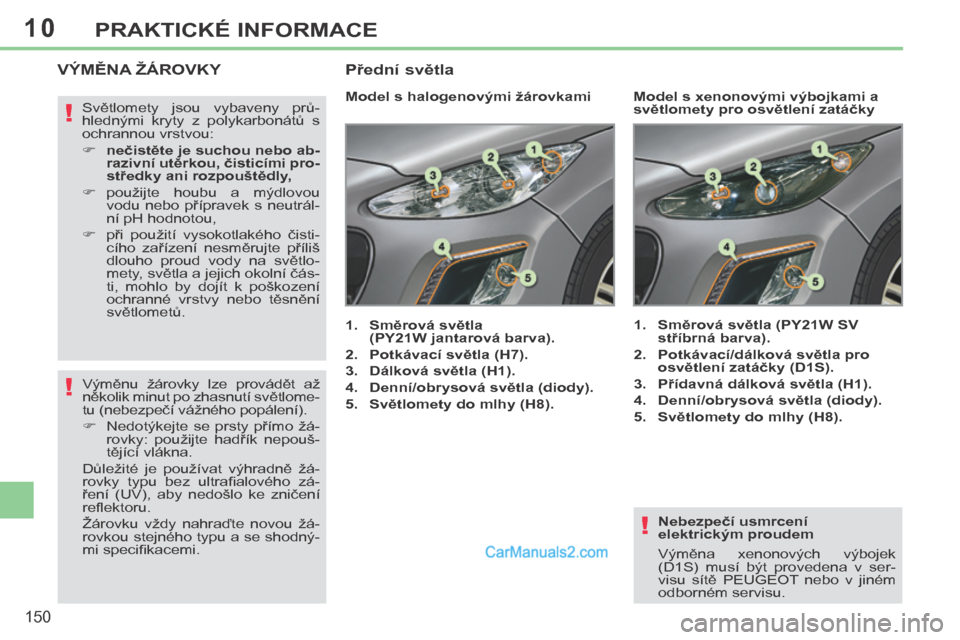

VÝMĚNA ŽÁROVKY
Model s halogenovými žárovkami
1. Směrová světla (PY21W jantarová barva).
2. Potkávací světla (H7).
3. Dálková světla (H1).
4. Denní/obrysová světla (diody).
5. Světlomety do mlhy (H8). 1. Směrová světla (PY21W SV
stříbrná barva).
2. Potkávací/dálková světla pro osvětlení zatáčky (D1S).
3. Přídavná dálková světla (H1).
4. Denní/obrysová světla (diody).
5. Světlomety do mlhy (H8). Model s xenonovými výbojkami a světlomety pro osvětlení zatáčky
Světlomety jsou vybaveny prů-
hlednými kryty z polykarbonátů s
ochrannou vrstvou:
 nečistěte je suchou nebo ab-
razivní utěrkou, čisticími pro-
středky ani rozpouštědly,
 použijte houbu a mýdlovou vodu nebo přípravek s neutrál-
ní pH hodnotou,
 při použití vysokotlakého čisti- cího zařízení nesměrujte příliš
dlouho proud vody na světlo-
mety, světla a jejich okolní čás-
ti, mohlo by dojít k poškození
ochranné vrstvy nebo těsnění
světlometů.
Přední světla
Výměnu žárovky lze provádět až
několik minut po zhasnutí světlome-
tu (nebezpečí vážného popálení).
 Nedotýkejte se prsty přímo žá-rovky: použijte hadřík nepouš-
tějící vlákna.
Důležité je používat výhradně žá-
rovky typu bez ultrafi alového zá-
ření (UV), aby nedošlo ke zničení
refl ektoru.
Žárovku vždy nahraďte novou žá-
rovkou stejného typu a se shodný-
mi specifi kacemi.

10
i
!
151
PRAKTICKÉ INFORMACE

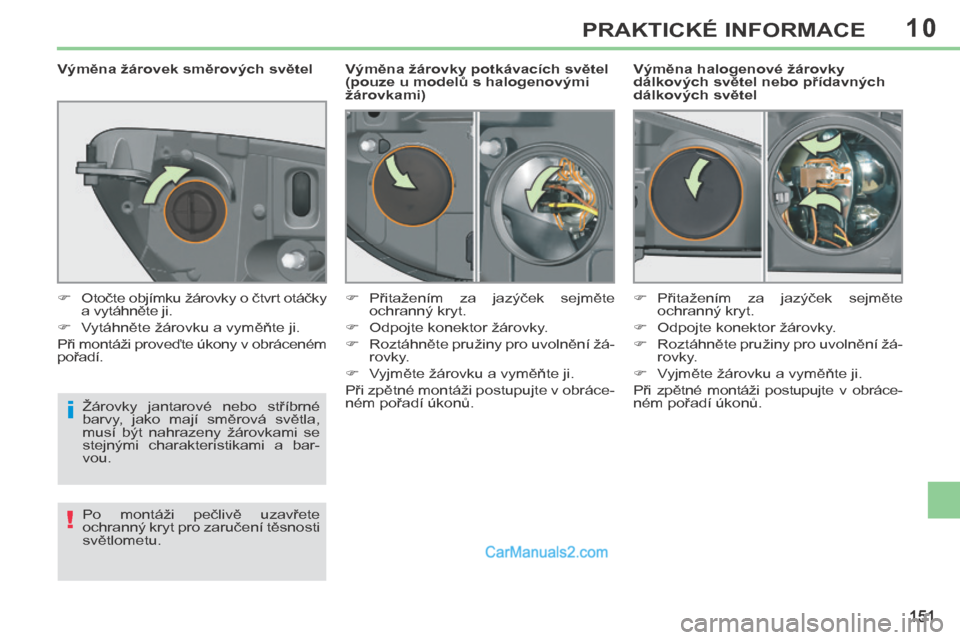

Výměna halogenové žárovky
dálkových světel nebo přídavných
dálkových světel
Výměna žárovky potkávacích světel
(pouze u modelů s halogenovými
žárovkami)
Výměna žárovek směrových světel
Žárovky jantarové nebo stříbrné
barvy, jako mají směrová světla,
musí být nahrazeny žárovkami se
stejnými charakteristikami a bar-
vou.
Po montáži pečlivě uzavřete
ochranný kryt pro zaručení těsnosti
světlometu.
 Otočte objímku žárovky o čtvrt otáčky
a vytáhněte ji.
 Vytáhněte žárovku a vyměňte ji.
Při montáži proveďte úkony v obráceném
pořadí.  Přitažením za jazýček sejměte
ochranný kryt.
 Odpojte konektor žárovky.
 Roztáhněte pružiny pro uvolnění žá- rovky.
 Vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.  Přitažením za jazýček sejměte
ochranný kryt.
 Odpojte konektor žárovky.
 Roztáhněte pružiny pro uvolnění žá- rovky.
 Vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.

10
152
PRAKTICKÉ INFORMACE

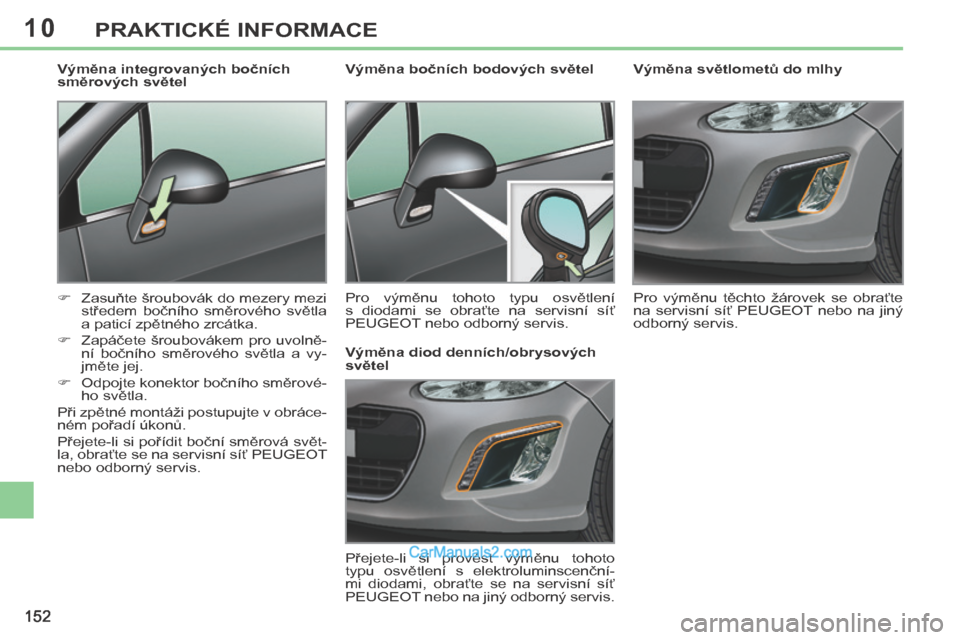

Výměna světlometů do mlhy
Pro výměnu těchto žárovek se obraťte
na servisní síť PEUGEOT nebo na jiný
odborný servis.
Výměna bočních bodových světel
Pro výměnu tohoto typu osvětlení
s diodami se obraťte na servisní síť
PEUGEOT nebo odborný servis.
Výměna integrovaných bočních
směrových světel
 Zasuňte šroubovák do mezery mezi
středem bočního směrového světla
a paticí zpětného zrcátka.
 Zapáčete šroubovákem pro uvolně- ní bočního směrového světla a vy-
jměte jej.
 Odpojte konektor bočního směrové- ho světla.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Přejete-li si pořídit boční směrová svět-
la, obraťte se na servisní síť PEUGEOT
nebo odborný servis. Výměna diod denních/obrysových
světel
Přejete-li si provést výměnu tohoto
typu osvětlení s elektroluminscenční-
mi diodami, obraťte se na servisní síť
PEUGEOT nebo na jiný odborný servis.

10
!
153
PRAKTICKÉ INFORMACE

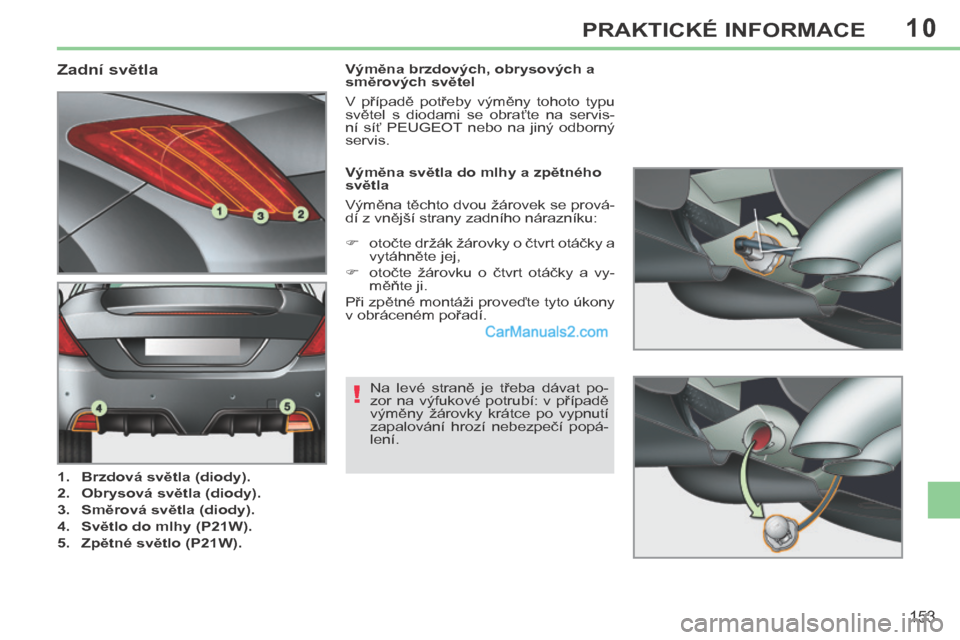

Z a d n í s v ě t l a
1. Brzdová světla (diody).
2. Obrysová světla (diody).
3. Směrová světla (diody).
4. Světlo do mlhy (P21W).
5. Zpětné světlo (P21W). Výměna světla do mlhy a zpětného
světla
Výměna těchto dvou žárovek se prová-
dí z vnější strany zadního nárazníku:
Na levé straně je třeba dávat po-
zor na výfukové potrubí: v případě
výměny žárovky krátce po vypnutí
zapalování hrozí nebezpečí popá-
lení.
 otočte držák žárovky o čtvrt otáčky a
vytáhněte jej,
 otočte žárovku o čtvrt otáčky a vy- měňte ji.
Při zpětné montáži proveďte tyto úkony
v obráceném pořadí. Výměna brzdových, obrysových a
směrových světel
V případě potřeby výměny tohoto typu
světel s diodami se obraťte na servis-
ní síť PEUGEOT nebo na jiný odborný
servis.

10
!
154
PRAKTICKÉ INFORMACE
Výměna třetího brzdového světla (s
diodami)
V případě potřeby výměny tohoto typu
světla s diodami se obraťte na servis-
ní síť PEUGEOT nebo na jiný odborný
servis. Výměna žárovky osvětlení
registrační značky (W5W)
 Zasuňte tenký šroubovák do jedno-
ho z vnějších otvorů průhledného
krytu.
 Zatlačte směrem ven pro jeho uvol- nění.
 Sundejte průhledný kryt.
 Vyjměte a vyměňte žárovku. Mytí vysokotlakým proudem vody

Jestliže používáte vysokotlaký
proud vody pro odstranění ulpíva-
jících nečistot, nemiřte jej přímo na
světlomety, skupinové svítilny a je-
jich okolí, aby nedošlo k poškození
jejich ochranného laku a těsnění.

10
!
i
155
PRAKTICKÉ INFORMACE
PEUGEOT odmítá odpovědnost
za náklady na opravu vozidla nebo
za poruchy jeho funkce způsobené
nainstalováním doplňkového vy-
bavení, které není dodáváno a do-
poručeno společností PEUGEOT
a nebylo nainstalováno podle je-
jích předpisů, zejména je-li celková
spotřeba dodatečně připojených
přístrojů větší než 10 miliampér. Instalace elektrického
příslušenství
Elektrický obvod vozidla je navržen
tak, aby mohl pracovat se sériovým
a na přání montovaným vybave-
ním.
Před instalováním dalšího vyba-
vení nebo elektrických doplňků do
vozidla se poraďte s pracovníky
servisní sítě PEUGEOT nebo pra-
covníky jiného odborného servisu.

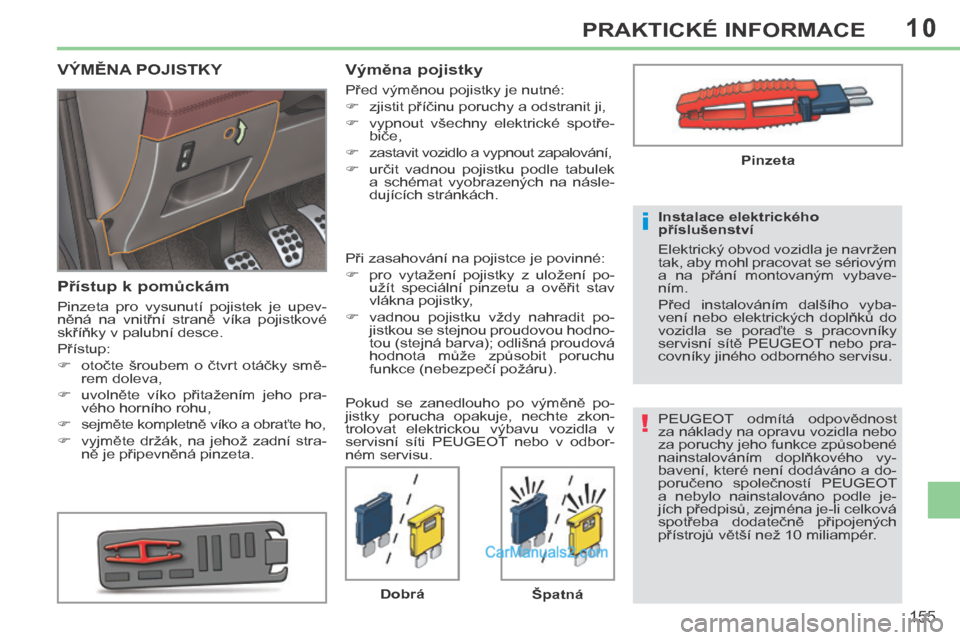

VÝMĚNA POJISTKY
Přístup k pomůckám
Pinzeta pro vysunutí pojistek je upev-
něná na vnitřní straně víka pojistkové
skříňky v palubní desce.
Přístup:
 otočte šroubem o čtvrt otáčky smě-rem doleva,
 uvolněte víko přitažením jeho pra- vého horního rohu,
 sejměte kompletně víko a obraťte ho,
 vyjměte držák, na jehož zadní stra- ně je připevněná pinzeta.
Výměna pojistky
Před výměnou pojistky je nutné:
 zjistit příčinu poruchy a odstranit ji,
 vypnout všechny elektrické spotře-biče,
 zastavit vozidlo a vypnout zapalování,
 určit vadnou pojistku podle tabulek a schémat vyobrazených na násle-
dujících stránkách.
Dobrá Špatná Pinzeta
Při zasahování na pojistce je povinné:
 pro vytažení pojistky z uložení po- užít speciální pinzetu a ověřit stav
vlákna pojistky,
 vadnou pojistku vždy nahradit po- jistkou se stejnou proudovou hodno-
tou (stejná barva); odlišná proudová
hodnota může způsobit poruchu
funkce (nebezpečí požáru).
Pokud se zanedlouho po výměně po-
jistky porucha opakuje, nechte zkon-
trolovat elektrickou výbavu vozidla v
servisní síti PEUGEOT nebo v odbor-
ném servisu.

10
156
PRAKTICKÉ INFORMACE

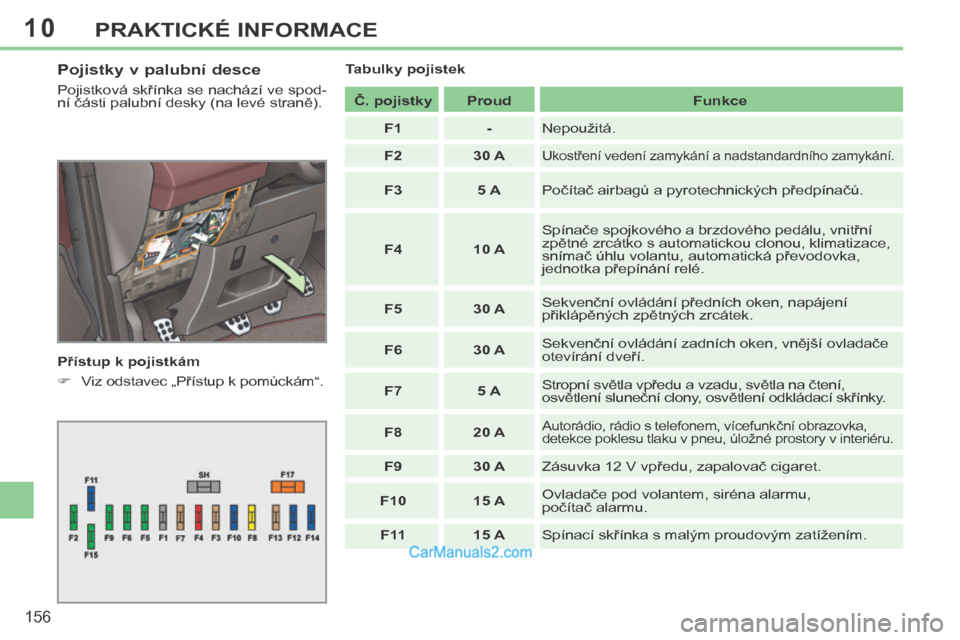

Pojistky v palubní desce
Pojistková skřínka se nachází ve spod-
ní části palubní desky (na levé straně).
Přístup k pojistkám
 Viz odstavec „Přístup k pomůckám“. Tabulky pojistek
Č. pojistky Proud Funkce
F1 - Nepoužitá.
F2 30 A
Ukostření vedení zamykání a nadstandardního zamykání.
F3 5 A Počítač airbagů a pyrotechnických předpínačů.
F4 10 A Spínače spojkového a brzdového pedálu, vnitřní
zpětné zrcátko s automatickou clonou, klimatizace,
snímač úhlu volantu, automatická převodovka,
jednotka přepínání relé.
F5 30 A Sekvenční ovládání předních oken, napájení
přiklápěných zpětných zrcátek.
F6 30 A Sekvenční ovládání zadních oken, vnější ovladače
otevírání dveří.
F7 5 A Stropní světla vpředu a vzadu, světla na čtení,
osvětlení sluneční clony, osvětlení odkládací skřínky.
F8 20 A
Autorádio, rádio s telefonem, vícefunkční obrazovka,
detekce poklesu tlaku v pneu, úložné prostory v interiéru.
F9 30 A Zásuvka 12 V vpředu, zapalovač cigaret.
F10 15 A Ovladače pod volantem, siréna alarmu,
počítač alarmu.
F 11 15 A Spínací skřínka s malým proudovým zatížením.

10

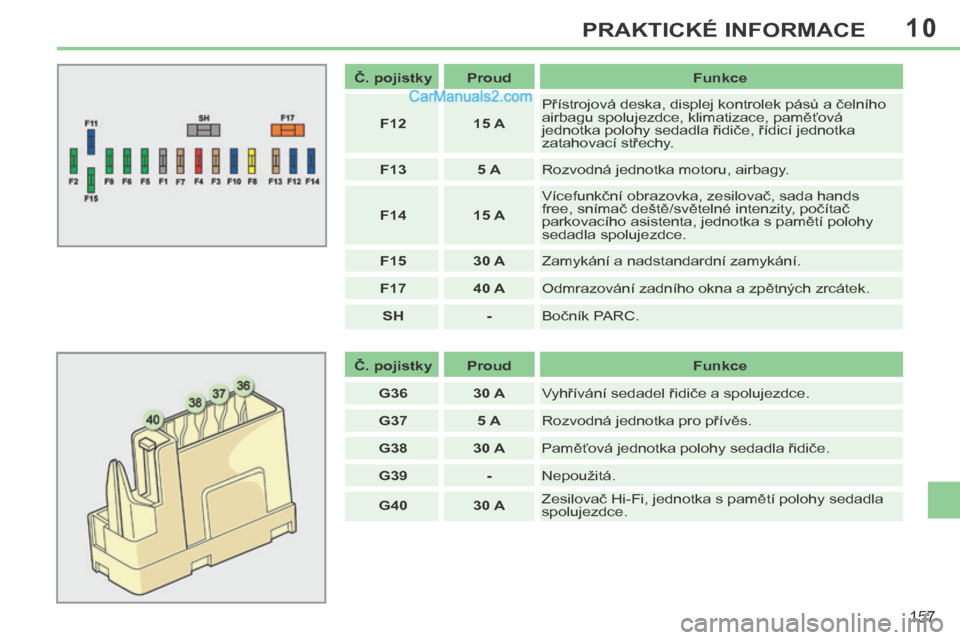

157
PRAKTICKÉ INFORMACE
Č. pojistky Proud Funkce
F12 15 A Přístrojová deska, displej kontrolek pásů a čelního
airbagu spolujezdce, klimatizace, paměťová
jednotka polohy sedadla řidiče, řídicí jednotka
zatahovací střechy.
F13 5 A Rozvodná jednotka motoru, airbagy.
F14 15 A Vícefunkční obrazovka, zesilovač, sada hands
free, snímač deště/světelné intenzity, počítač
parkovacího asistenta, jednotka s pamětí polohy
sedadla spolujezdce.
F15 30 A Zamykání a nadstandardní zamykání.
F17 40 A Odmrazování zadního okna a zpětných zrcátek.
SH - Bočník PARC.
Č. pojistky Proud Funkce
G36 30 A Vyhřívání sedadel řidiče a spolujezdce.
G37 5 A Rozvodná jednotka pro přívěs.
G38 30 A Paměťová jednotka polohy sedadla řidiče.
G39 - Nepoužitá.
G40 30 A Zesilovač Hi-Fi, jednotka s pamětí polohy sedadla
spolujezdce.

10
158
PRAKTICKÉ INFORMACE

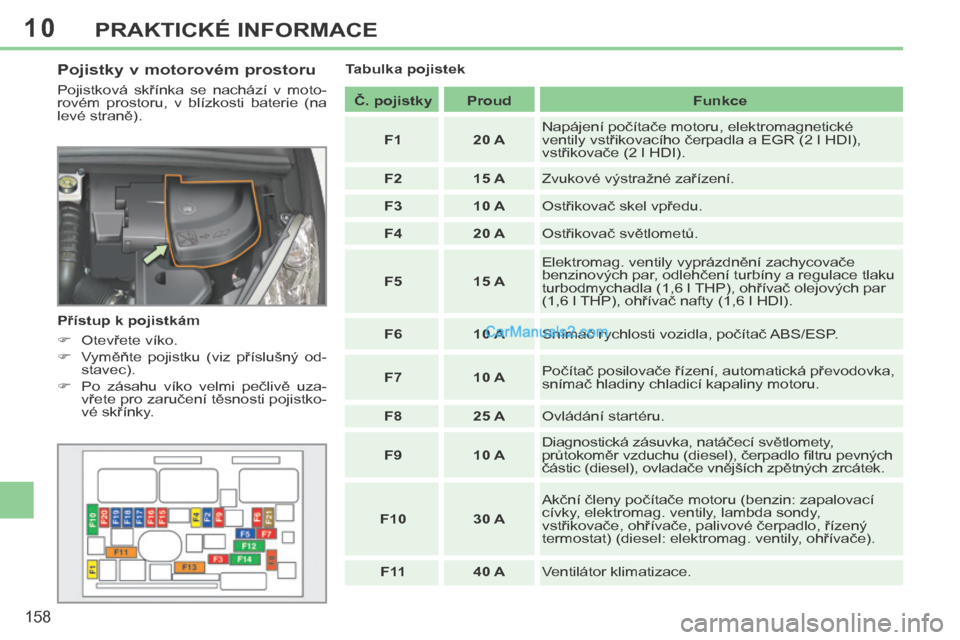

Pojistky v motorovém prostoru
Pojistková skřínka se nachází v moto-
rovém prostoru, v blízkosti baterie (na
levé straně).
Přístup k pojistkám
 Otevřete víko.
 Vyměňte pojistku (viz příslušný od-stavec).
 Po zásahu víko velmi pečlivě uza- vřete pro zaručení těsnosti pojistko-
vé skřínky. Tabulka pojistek
Č. pojistky Proud Funkce
F1 20 A Napájení počítače motoru, elektromagnetické
ventily vstřikovacího čerpadla a EGR (2 l HDI),
vstřikovače (2 l HDI).
F2 15 A Zvukové výstražné zařízení.
F3 10 A Ostřikovač skel vpředu.
F4 20 A Ostřikovač světlometů.
F5 15 A Elektromag. ventily vyprázdnění zachycovače
benzinových par, odlehčení turbíny a regulace tlaku
turbodmychadla (1,6 l THP), ohřívač olejových par
(1,6 l THP), ohřívač nafty (1,6 l HDI).
F6 10 A Snímač rychlosti vozidla, počítač ABS/ESP.
F7 10 A Počítač posilovače řízení, automatická převodovka,
snímač hladiny chladicí kapaliny motoru.
F8 25 A Ovládání startéru.
F9 10 A Diagnostická zásuvka, natáčecí světlomety,
průtokoměr vzduchu (diesel), čerpadlo fi ltru pevných
částic (diesel), ovladače vnějších zpětných zrcátek.
F10 30 A Akční členy počítače motoru (benzin: zapalovací
cívky, elektromag. ventily, lambda sondy,
vstřikovače, ohřívače, palivové čerpadlo, řízený
termostat) (diesel: elektromag. ventily, ohřívače).
F 11 40 A Ventilátor klimatizace.
