Peugeot 308 SW BL 2009.5 Omistajan käsikirja (in Finnish)

11
i
177
HYÖDYLLISIÄ TIETOJA
Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän
asianmukaisesti tavaratilaan, pois-
ta ensin keskiön suojus.
Kun autossa on erikoiskapea vara-
pyörä, älä ylitä 80 km/h:n nopeutta.
Anna valtuutetun PEUGEOT-huol-
tokorjaamon tarkastaa mahdol-
lisimman pian pulttien kiristys ja
varapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna
se mahdollisimman pian paikalleen.

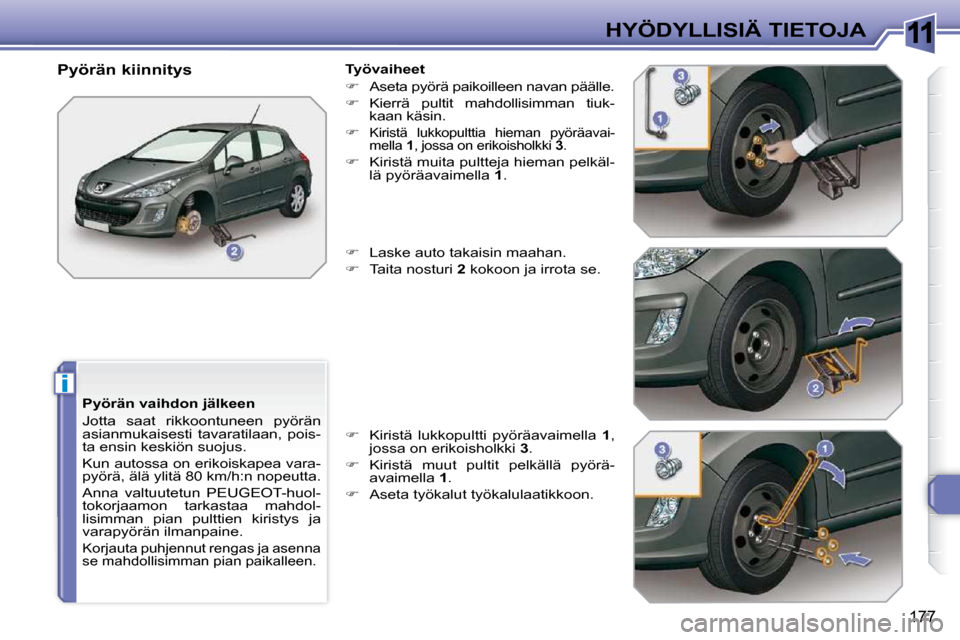

Pyörän kiinnitys Työvaiheet

 Aseta pyörä paikoilleen navan päälle.

 Kierrä pultit mahdollisimman tiuk-
kaan käsin.


Kiristä lukkopulttia hieman pyöräavai-
mella 1 , jossa on erikoisholkki 3 .

 Kiristä muita pultteja hieman pelkäl-
lä pyöräavaimella 1 .

 Laske auto takaisin maahan.

 Taita nosturi 2 kokoon ja irrota se.

 Kiristä lukkopultti pyöräavaimella 1 ,
jossa on erikoisholkki 3 .

 Kiristä muut pultit pelkällä pyörä-
avaimella 1 .

 Aseta työkalut työkalulaatikkoon.

11
!
!
!
178
HYÖDYLLISIÄ TIETOJA Sähköiskun vaara
Kaasupurkausvalot (D1S-35W)
on vaihdatettava valtuutetussa
PEUGEOT-huoltokorjaamossa.

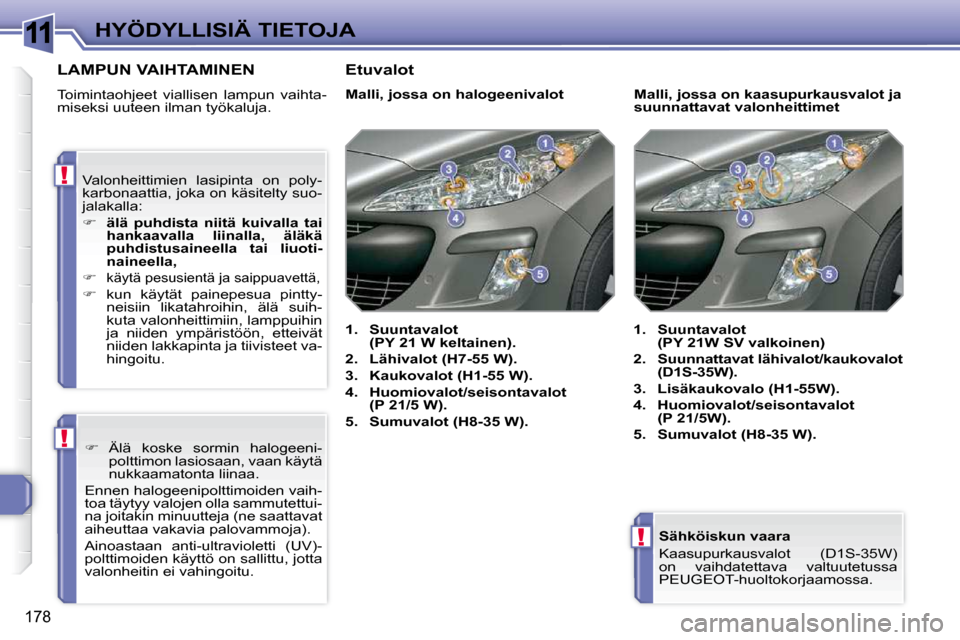

LAMPUN VAIHTAMINEN
Toimintaohjeet viallisen lampun vaihta-
miseksi uuteen ilman työkaluja. Malli, jossa on halogeenivalot

1. Suuntavalot
(PY 21 W keltainen).

2. Lähivalot (H7-55 W).

3. Kaukovalot (H1-55 W).

4. Huomiovalot/seisontavalot
(P 21/5 W).

5. Sumuvalot (H8-35 W).
1. Suuntavalot
(PY 21W SV valkoinen)

2. Suunnattavat lähivalot/kaukovalot
(D1S-35W).

3. Lisäkaukovalo (H1-55W).

4. Huomiovalot/seisontavalot
(P 21/5W).

5. Sumuvalot (H8-35 W).
Malli, jossa on kaasupu
rkausvalot ja
suunnattavat valonheittimet
Valonheittimien lasipinta on poly-
karbonaattia, joka on käsitelty suo-
jalakalla:

 älä puhdista niitä kuivalla tai
hankaavalla liinalla, äläkä
puhdistusaineella tai liuoti-
naineella,


käytä pesusientä ja saippuavettä,

 kun käytät painepesua pintty-
neisiin likatahroihin, älä suih-
kuta valonheittimiin, lamppuihin
ja niiden ympäristöön, etteivät
niiden lakkapinta ja tiivisteet va-
hingoitu.

 Älä koske sormin halogeeni-
polttimon lasiosaan, vaan käytä
nukkaamatonta liinaa.
Ennen halogeenipolttimoiden vaih-
toa täytyy valojen olla sammutettui-
na joitakin minuutteja (ne saattavat
aiheuttaa vakavia palovammoja).
Ainoastaan anti-ultravioletti (UV)-
polttimoiden käyttö on sallittu, jotta
valonheitin ei vahingoitu. Etuvalot

11
i
!
179
HYÖDYLLISIÄ TIETOJA
Kaukovalojen vaihtaminen

 Poista suojakansi vetämällä jousesta.

 Irrota lampun liitin.

 Purista jousia, jotta lamppu irtoaa.

 Irrota lamppu ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Huomiovalojen/seisontavalojen
vaihtaminen

 Poista suojakansi vetämällä jousesta.

 Irrota lampun liitin.

 Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

 Vedä lamppu irti ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lähivalojen vaihtaminen


Poista suojus vetämällä kielekkeestä.

 Irrota lampun liitin.

 Vedä jousia erilleen, jotta lamppu ir-
toaa.

 Irrota lamppu ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.
Suuntavalojen vaihtaminen

 Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

 Vedä lamppu irti ja vaihda se.
Asenna osat takaisin paikalleen päin-
vastaisessa järjestyksessä.
Ambran- tai hopeanväriset lamput,
kuten suuntavalot, on vaihdettava
samanlaisiin ja samanvärisiin.
Lampun vaihtamisen jälkeen sulje
suojakansi huolellisesti, jotta valo
pysyy tiiviinä.

11
180
HYÖDYLLISIÄ TIETOJA Sumuvalojen vaihtaminen

 Aseta ruuvitaltta sivusuuntavalon
keskelle sen ja peilin kannattimen
väliin.

 Käännä ruuvitalttaa, jotta sivusuun-
tavalo irtoaa, ja poista valo.

 Irrota sivusuuntavalon liitin.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppuja saa valtuutetusta PEUGEOT-
huoltokorjaamosta.
Sivusuuntavalojen vaihtaminen
Jos lamppu pitää vaihtaa, ota yhteyttä
valtuutettuun PEUGEOT-huoltokorjaa-
moon.

11
i
181
HYÖDYLLISIÄ TIETOJA
Takavalot

1. Jarruvalo/seisontavalo (P 21/5 W)

2. Seisontavalot (P 21/5 W)

3. Sumuvalo, vasen puoli (P 21 W)
Peruutusvalo, oikea puoli (P 21 W)

4. Suuntavalot (P 21 W) Lamppujen vaihtaminen
Nämä viisi lamppua vaihdetaan tavaratilan
ulkopuolelta:

 Poista valon kaksi kiinnitysmutteria.

 Ota valo varovasti ulos ulkopuolelta.

 Irrota valon sähköliitin.

 Paina neljää jousta ja irrota lamppujen
kannatin.

 Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.
Jos autossa on JBL-audiojärjes-
telmä, oikealta puolelta on ensin
poistettava kolme kiinnitysruuvia,
minkä jälkeen kotelon voi ottaa
pois paikaltaan.
 Oikealla: poista peiteluukku.

 Vasemmalla: käännä kiinnitysruuvia
neljäsosakierros ja poista säilytys-
laatikon kansi.

 Irrota säilytyslaatikko kiinnikkeistään.

11
182
HYÖDYLLISIÄ TIETOJA
Lisäjarruvalon vaihtaminen
(4 kpl W 5 W -lamppuja)

 Irrota tavaratilan yläsivupaneeli kiinnik-
keistä vasemmalta oikealle edeten.

 Avaa valon kaksi kiinnitysmutteria A .

 Irrota valon keskinasta.

 Ota valo ulos ulkopuolelta.

 Irrota lampunkannattiman liitin ja la-
sinpesulaitteen letku.

 Irrota lampunkannatin valosta pai-
namalla kahta jousta B .

 Vedä lampusta ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.
Kiristäessäsi muttereita älä paina valoa
liikaa. Rekisterikilven lamppujen
vaihtaminen (W 5 W)

 Aseta kapea ruuvitaltta johonkin läpi-
näkyvän kotelon ulkopuolella olevista
koloista.


Käännä sitä ulospäin, jotta kotelo irtoaa.

 Irrota kotelo.

 Vedä lamppu irti ja vaihda se.

11
183
HYÖDYLLISIÄ TIETOJA
Takavalot

1. Jarruvalot/seisontavalot (P 21/5 W)

2. Seisontavalot (P 21/5 W)

3. Sumuvalo, vasen puoli (P 21 W)
Peruutusvalo, oikea puoli (P 21 W)

4. Suuntavalot (P 21 W) Lamppujen vaihtaminen
Edellisten viiden valon lamput vaihde-
taan tavaratilan ulkopuolelta:

 irrota valon liitin pitimestään

 käännä syrjään viisi kiinnikettä ja
poista lampun kannatin

 kierrä lamppua neljänneskierros ja
vaihda se.

 avaa tavaratilan luukku

 kierrä auki kaksi valon kiinnitysruuvia

 vedä valo varovasti ulos alaosasta
ja käännä sitä ulospäin
Kun asennat lamppuja, toimi päinvas-
taisessa järjestyksessä.
Varmista, että lamppu kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.

11
184
HYÖDYLLISIÄ TIETOJA
Rekisterikilven valojen vaihto (W 5 W)

 Työnnä kapea ruuvimeisseli yhteen
lampun lasin ulkopuolella olevista
raoista.

 Irrota se pitimistään työntämällä sitä
ulospäin.

 Poista lasi.

 Irrota lamppu ja vaihda se.

Lisäjarruvalon vaihto
(SW - 4 lamppua W 5 W)

 Irrota kaksi kiinnitysmutteria A va-
losta.

 Irrota valo ulkokautta.

 Irrota liitin ja ajovalonpesimen letku.

 Kierrä viallisen lampun pidikettä nel-
jäsosakierroksen verran.

 Poista lamppu ja vaihda se.
Asentaminen suoritetaan päinvastai-
sessa järjestyksessä.
Älä paina valoyksikköä liikaa, kun kiristät
kiinnitysmuttereita. Lisäjarruvalon vaihto (SW - ledit)
Ota yhteyttä valtuutettuun PEUGEOT-
huoltoverkostoon , kun haluat vaihtaa
ledi-lisäjarruvalon malleihin, joissa on
avautuva takalasi.

11
!
i
185
HYÖDYLLISIÄ TIETOJA
PEUGEOT ei ota vastuuta kustan-
nuksista, jotka aiheutuvat auton kor-
jauksista tai toimintahäiriöistä, jotka
aiheutuvat sellaisten lisävarustei-
den asennuksesta, joita PEUGEOT
ei toimita tai suosittele, ja joita ei
ole asennettu heidän ohjeiden mu-
kaan. Tämä koskee erityisesti kaik-
kia laitteita, joiden yhteiskulutus on
yli 10 milliampeeria.
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoi-
tettu vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varus-
teita tai sähkötoimisia lisävarustei-
ta autoosi, ota yhteys valtuutettuun
PEUGEOT-huoltokorjaamoon.
SULAKKEEN VAIHTAMINEN
Työkalujen esilleottaminen
Sulakepihdit ja vaihtosulakkeet löytyvät
kojelaudan sulakerasian kannesta.
Saadaksesi ne esille:

 käännä ruuvia neljäsosakierrosta
vasemmalle.

 irrota kansi kiinnikkeistä vetämällä
oikealta ylhäältä

 poista kansi kokonaan.

 irrota pihdit. Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista uuteen
on etsittävä vian syy ja korjattava vika.

 Etsi viallinen sulake katsomalla su-
lakkeiden lankojen kuntoa.

 Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä.


Viallinen sulake tulee aina vaihtaa sa-
man ampeerimäärän sulakkeeseen.

 Tarkista, että sulakerasiassa oleva
numero, päällä oleva virran voimak-
kuus ja alla olevan taulukon numero
ovat samat.

Kunnossa Viallinen

11HYÖDYLLISIÄ TIETOJA
Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan ala-
osaan (vasemmalle).
Sulakkeiden esilleottaminen

 Katso kohtaa "Työkalujen esilleotta-
minen". Sulaketaulukko

Sulake N:o Virta Toiminnot

F1 15 A Takalasinpyyhin

F2 30 A Lukituksen ja turvalukituksen maadoitus.

F3 5 A Turvatyynyjen ja turvavöiden kiristimien ohjauslaite

F4 10 A
Kytkinpolkimen kytkin ja jarrun kaksitoiminen kytkin,
sisätaustapeili, ilmastointi, ohjauspyörän kulman
tunnistin, automaattivaihteisto, kytkin- ja sulakerasia

F5 30 A Jaksottaistoimiset etulasinnostimet, käännettävien
sivupeilien virransyöttö, panoraamakaton
aurinkoverho

F6 30 A Jaksottaistoimiset takalasinnostimet, perävaunun
sulakerasia

F7 5 A
Kattovalot edessä ja takana, kartanlukuvalot, luku valot
takana, häikäisysuojan valaistus, hansikaslokeron
valaistus, tavaratilan valo/taskulamppu

F8 20 A Autoradio, autopuhelin, CD-vaihtaja, monitoiminäyttö,
rengaspaineen tarkkailu

F9 30 A 12 V:n pistorasia edessä

F10 15 A Ohjauspyörässä olevat kytkimet, hälyttimen sireeni,
hälyttimen ohjausyksikkö

F11 15 A Virtalukon kytkin, heikko virta
