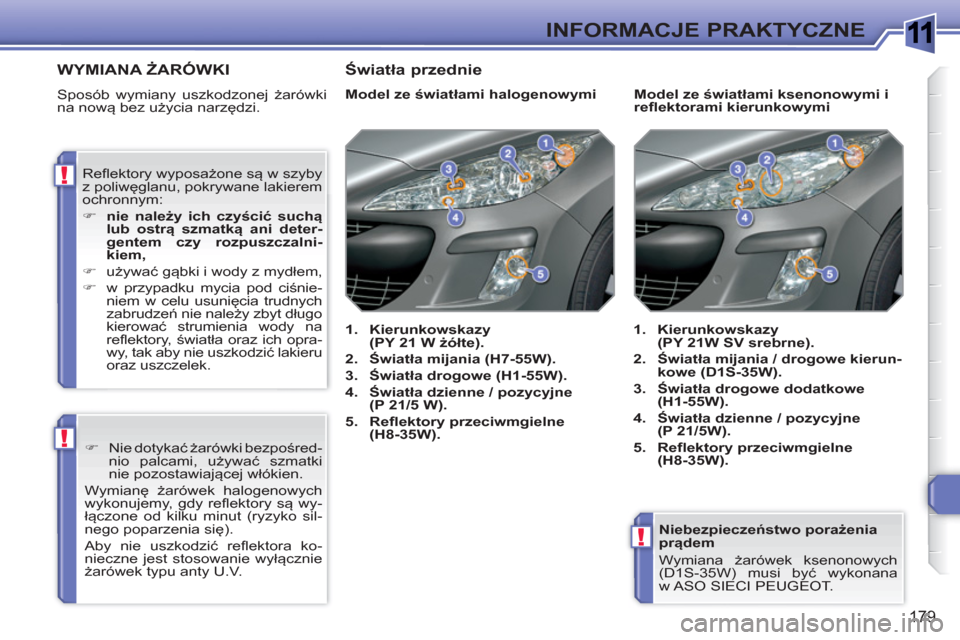

WYMIANA ŻARÓWKI
Sposób wymiany uszkodzonej żarówki
na nową bez użycia narzędzi.
Model ze światłami halogenowymi
1.
Kierunkowskazy
(PY 21 W żółte).
2.
Światła mijania (H7-55W).
3.
Światła drogowe (H1-55W).
4.
Światła dzienne / pozycyjne
(P 21/5 W).
5.
Reflektory przeciwmgielne
(H8-35W).
1.
Kierunkowskazy
(PY 21W SV srebrne).
2.
Światła mijania / drogowe kierun-
kowe (D1S-35W).
3.
Światła drogowe dodatkowe
(H1-55W).
4.
Światła dzienne / pozycyjne
(P 21/5W).
5.
Reflektory przeciwmgielne
(H8-35W).
Model ze światłami ksenonowymi i
reflektorami kierunkowymi
Reflektory wyposażone są w szyby
z poliwęglanu, pokrywane lakierem
ochronnym:
)
nie należy ich czyścić
suchą
lub
ostrą
szmatką
ani deter-
gentem czy rozpuszczalni-
kiem,
)
używać gąbki i wody z mydłem,
)
w przypadku mycia pod ciśnie-
niem w celu usunięcia trudnych
zabrudzeń nie należy zbyt długo
kierować strumienia wody na
reflektory, światła oraz ich opra-
wy, tak aby nie uszkodzić lakieru
oraz uszczelek.
)
Nie dotykać żarówki bezpośred-
nio palcami, używać szmatki
nie pozostawiającej włókien.
Wymianę żarówek halogenowych
wykonujemy, gdy reflektory są wy-
łączone od kilku minut (ryzyko sil-
nego poparzenia się).
Aby nie uszkodzić reflektora ko-
nieczne jest stosowanie wyłącznie
żarówek typu anty U.V.
Światła przednie
Page 182 of 336
1
i
!
180
INFORMACJE PRAKTYCZNE
Wymiana żarówek świateł
drogowych
)
Zdjąć pokrywę zabezpieczającą
pociągając za występ.
)
Odłączyć złącze żarówki.
)
Ścisnąć sprężyny, aby odblokować
żarówkę.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówek świateł dziennych /
pozycyjnych
)
Zdjąć pokrywę zabezpieczającą po-
ciągając za występ.
)
Odłączyć złącze żarówki.
)
Obrócić o ćwierć obrotu oprawę ża-
rówki i wyjąć ją.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.

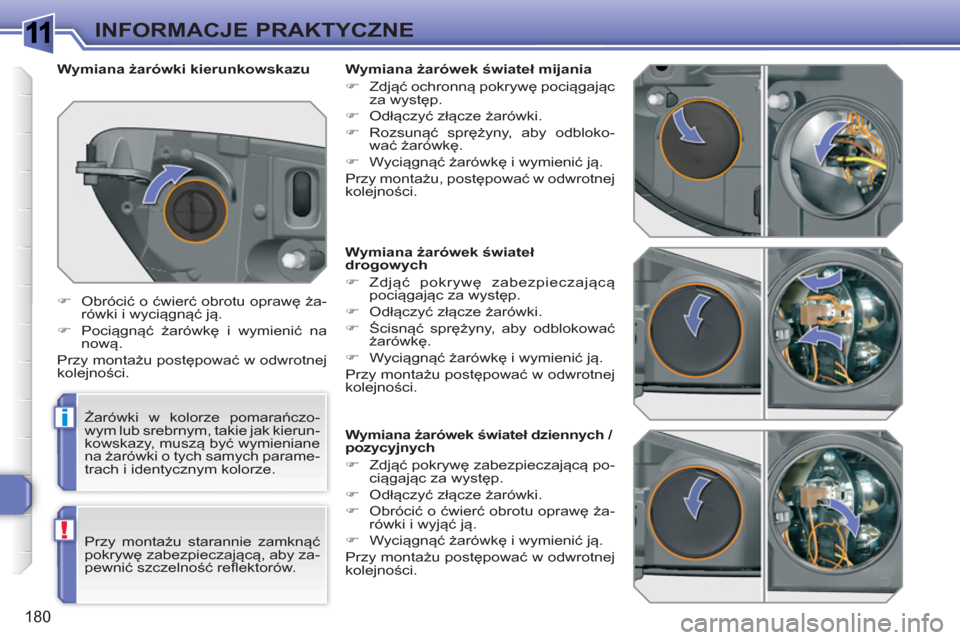

Wymiana żarówek świateł mijania
)
Zdjąć ochronną pokrywę pociągając
za występ.
)
Odłączyć złącze żarówki.
)
Rozsunąć sprężyny, aby odbloko-
wać żarówkę.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.
Wymiana żarówki kierunkowskazu
)
Obrócić o ćwierć obrotu oprawę ża-
rówki i wyciągnąć ją.
)
Pociągnąć żarówkę i wymienić na
nową.
Przy montażu postępować w odwrotnej
kolejności.
Żarówki w kolorze pomarańczo-
wym lub srebrnym, takie jak kierun-
kowskazy, muszą by
ć wymieniane
na żarówki o tych samych parame-
trach i identycznym kolorze.
Przy montażu starannie zamknąć
pokrywę zabezpieczającą, aby za-
pewnić szczelność reflektorów.
Page 183 of 336
1
181
INFORMACJE PRAKTYCZNE
Wymiana żarówek reflektorów
przeciwmgielnych
)
Wsunąć śrubokręt na środku kierun-
kowskazu między oprawę a podsta-
wę kierunkowskazu.
)
Pochylić śrubokręt, aby wypiąć
i zdjąć kierunkowskaz.
)
Odłączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w ASO
SIECI PEUGEOT.

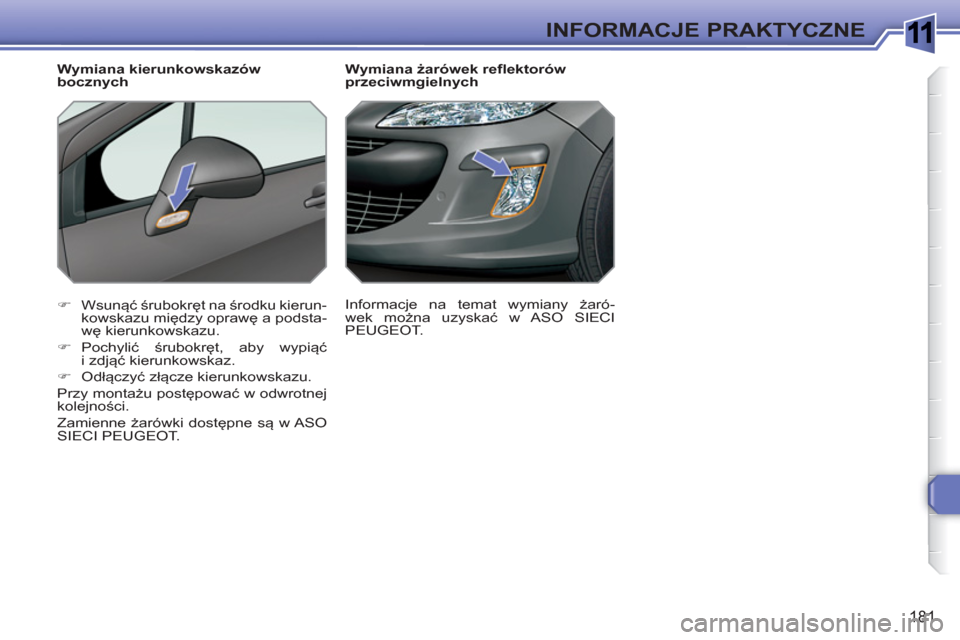

Wymiana kierunkowskazów
bocznych
Informacje na temat wymiany żaró-
wek można uzyskać w ASO SIECI
PEUGEOT.
Page 184 of 336
1
i
182
INFORMACJE PRAKTYCZNE

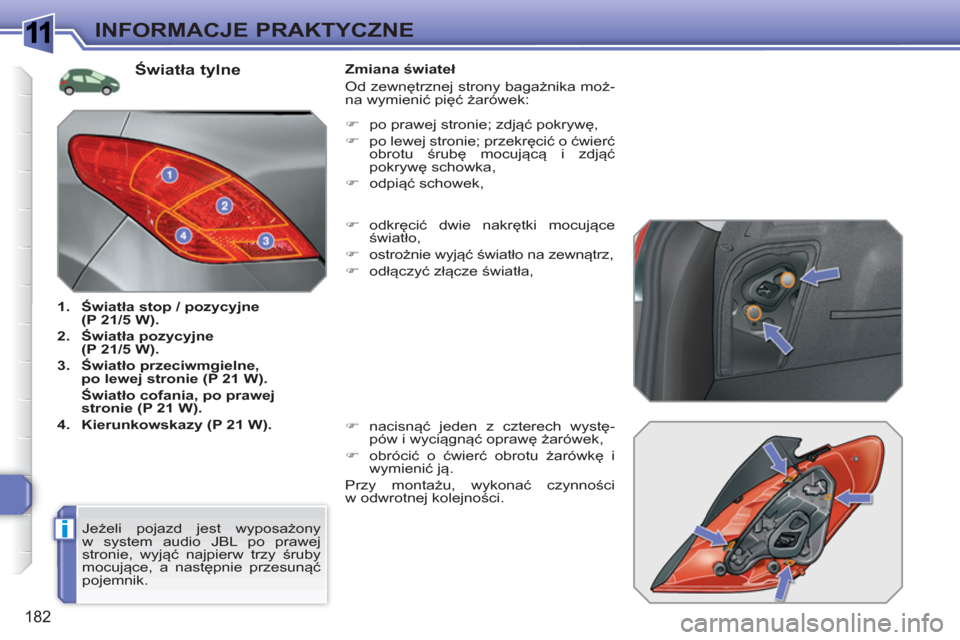

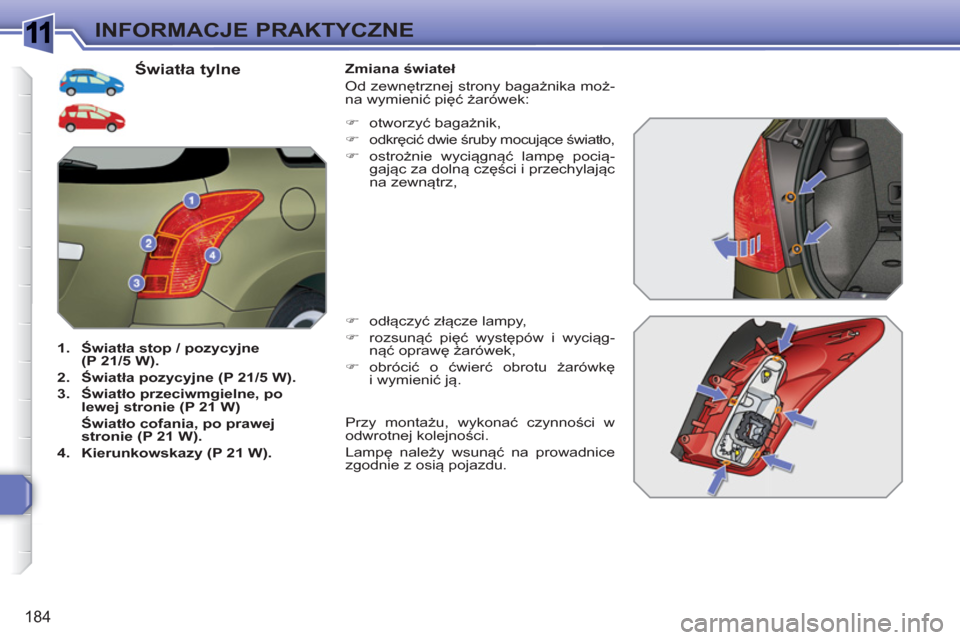

Światła tylne
1.
Światła stop / pozycyjne
(P 21/5 W).
2.
Światła pozycyjne
(P 21/5 W).
3.
Światło przeciwmgielne,
po lewej stronie (P 21 W).
Światło cofania, po prawej
stronie (P 21 W).
4.
Kierunkowskazy (P 21 W).
Zmiana świateł
Od zewnętrznej strony bagażnika moż-
na wymienić pięć żarówek:
)
odkręcić dwie nakrętki mocujące
światło,
)
ostrożnie wyjąć światło na zewnątrz,
)
odłączyć złącze światła,
)
nacisnąć jeden z czterech wystę-
pów i wyciągnąć oprawę żarówek,
)
obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, wykonać czynności
w odwrotnej kolejności.
Jeżeli pojazd jest wyposażony
w system audio JBL po prawej
stronie, wyjąć najpierw trzy śruby
mocujące, a następnie przesunąć
pojemnik.
)
po prawej stronie; zdjąć pokrywę,
)
po lewej stronie; przekręcić o ćwierć
obrotu śrubę mocującą i zdjąć
pokrywę schowka,
)
odpiąć
schowek,
Page 185 of 336
1
183
INFORMACJE PRAKTYCZNE

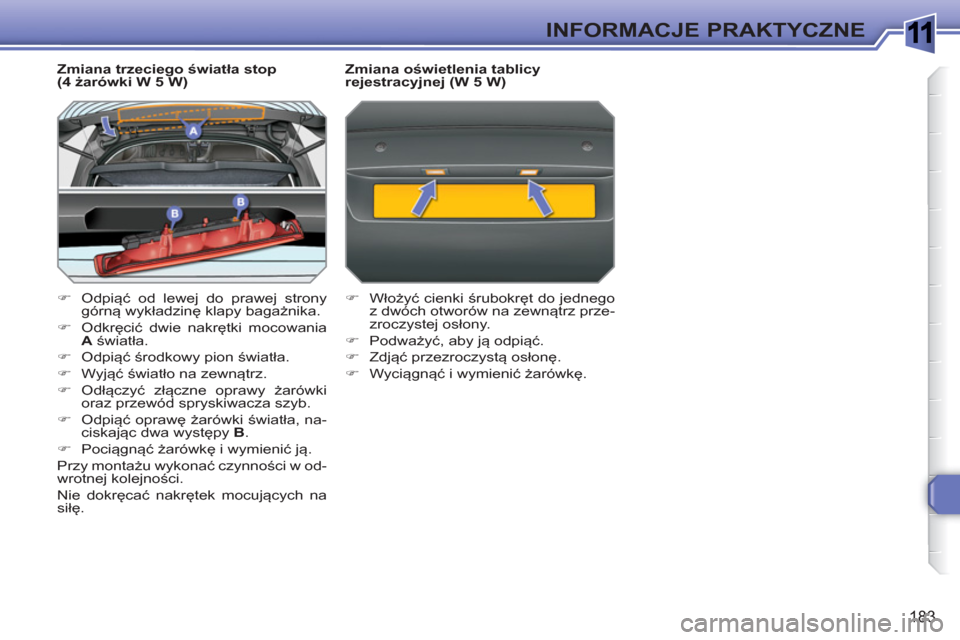

Zmiana trzeciego światła stop
(4 żarówki W 5 W)
)
Odpiąć od lewej do prawej strony
górną wykładzinę klapy bagażnika.
)
Odkręcić dwie nakrętki mocowania
A
światła.
)
Odpiąć środkowy pion światła.
)
Wyjąć światło na zewnątrz.
)
Odłączyć złączne oprawy żarówki
oraz przewód spryskiwacza szyb.
)
Odpiąć oprawę żarówki światła, na-
ciskając dwa występy B
.
)
Pociągnąć ż
arówkę i wymienić ją.
Przy montażu wykonać czynności w od-
wrotnej kolejności.
Nie dokręcać nakrętek mocujących na
siłę.
Zmiana oświetlenia tablicy
rejestracyjnej (W 5 W)
)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.
)
Podważyć, aby ją odpiąć.
)
Zdjąć przezroczystą osłonę.
)
Wyciągnąć i wymienić żarówkę.
Page 186 of 336
1
184
INFORMACJE PRAKTYCZNE
Światła tylne
1.
Światła stop / pozycyjne
(P 21/5 W).
2.
Światła pozycyjne (P 21/5 W).
3.
Światło przeciwmgielne, po
lewej stronie (P 21 W)
Światło cofania, po prawej
stronie (P 21 W).
4.
Kierunkowskazy (P 21 W).
Zmiana świateł
Od zewnętrznej strony bagażnika moż-
na wymienić pięć żarówek:
)
odłączyć złącze lampy,
)
rozsunąć pięć występów i wyciąg-
nąć oprawę żarówek,
)
obrócić o ćwierć obrotu żarówkę
i wymienić
ją.
)
otworzyć bagażnik,
)
odkręcić dwie śruby mocujące światło,
)
ostrożnie wyciągnąć lampę pocią-
gając za dolną części i przechylając
na zewnątrz,
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Lampę należy wsunąć na prowadnice
zgodnie z osią pojazdu.
Page 187 of 336
1
185
INFORMACJE PRAKTYCZNE

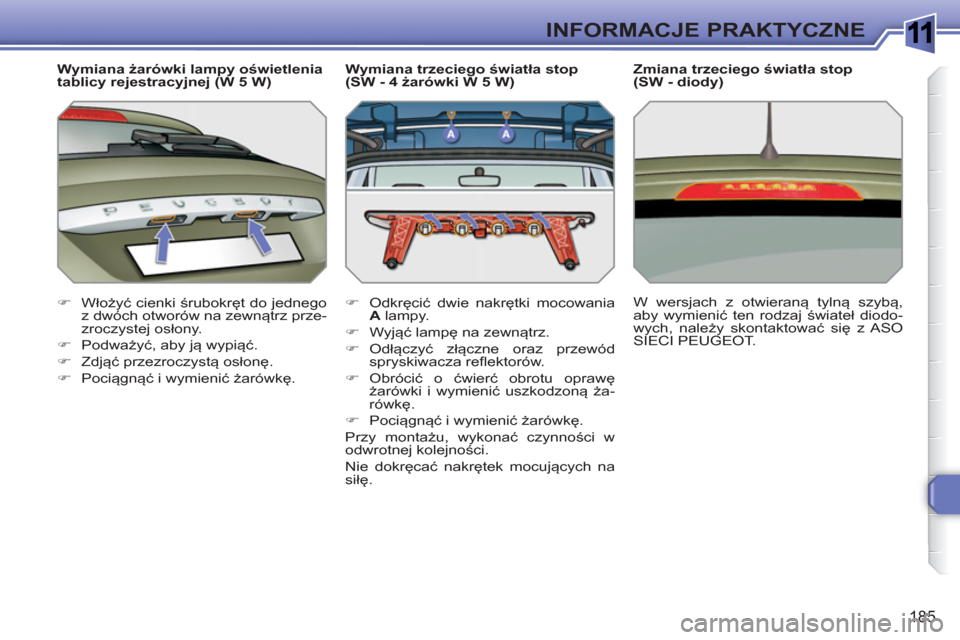

Wymiana żarówki lampy oświetlenia
tablicy rejestracyjnej (W 5 W)
)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.
)
Podważyć, aby ją wypiąć.
)
Zdjąć przezroczystą osłonę.
)
Pociągnąć i wymienić żarówkę.
Wymiana trzeciego światła stop
(SW - 4 żarówki W 5 W)
)
Odkręcić dwie nakrętki mocowania
A
lampy.
)
Wyjąć lampę na zewnątrz.
)
Odłączyć złączne oraz przewód
spryskiwacza reflektorów.
)
Obrócić o ćwierć obrotu oprawę
żarówki i wymienić uszkodzoną ża-
rówkę.
)
Pociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Nie dokręcać nakrętek mocujących na
siłę.
Zmiana trzeciego światła stop
(SW - diody)
W wersjach z otwieraną tylną szybą,
aby wymienić ten rodzaj świateł diodo-
wych, należy skontaktować się z ASO
SIECI PEUGEOT .
Page 188 of 336
1
!
i
186
INFORMACJE PRAKTYCZNE
PEUGEOT nie ponosi odpowie-
dzialności za koszty związane z
naprawą pojazdu lub usterkę spo-
wodowaną instalacją osprzętu do-
datkowego, nie pochodzącego, nie
zalecanego przez PEUGEOT i za-
instalowanego niezgodnie z zale-
ceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
mocy przekracza 10 miliamperów.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe zo-
stał tak zbudowany, aby działał z
wyposażeniem seryjnym lub opcjo-
nalnym.
Przed instalacją innego wyposaże-
nia lub osprzętu elektrycznego w
pojeździe należy skontaktować się
z ASO SIECI PEUGEOT.

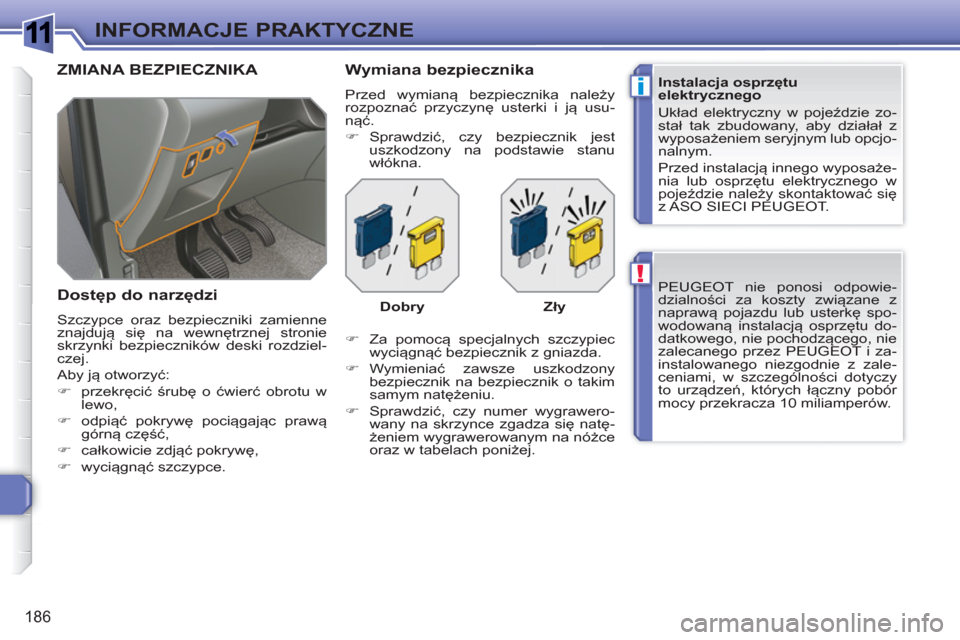

ZMIANA BEZPIECZNIKA
Dostęp do narzędzi
Szczypce oraz bezpieczniki zamienne
znajdują się na wewnętrznej stronie
skrzynki bezpieczników deski rozdziel-
czej.
Aby ją otworzyć:
)
przekręcić śrubę o ćwierć obrotu w
lewo,
)
odpiąć pokrywę pociągając prawą
górną część,
)
całkowicie zdjąć pokrywę,
)
wyciągnąć szczypce.
Wymiana bezpiecznika
Przed wymianą bezpiecznika należy
rozpoznać przyczynę usterki i ją usu-
nąć.
)
Sprawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu
włókna.
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu.
)
Sprawdzić, czy numer wygrawero-
wany na skrzynce zgadza się natę-
żeniem wygrawerowanym na nóżce
oraz w tabelach poniżej.
Dobry
Zły
Page 189 of 336
1
187
INFORMACJE PRAKTYCZNE

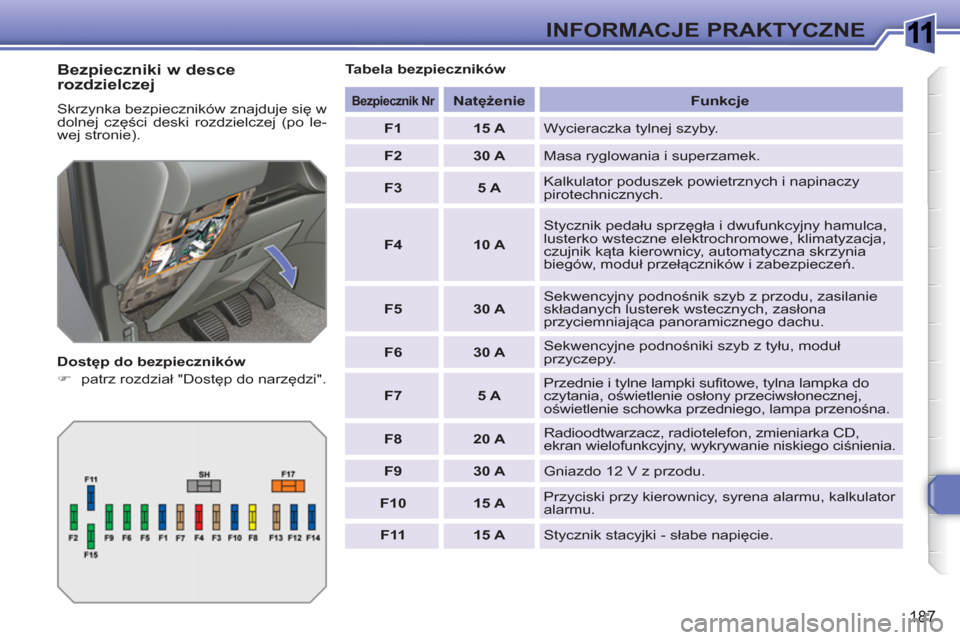

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej (po le-
wej stronie).
Dostęp do bezpieczników
)
patrz rozdział "Dostęp do narzędzi".

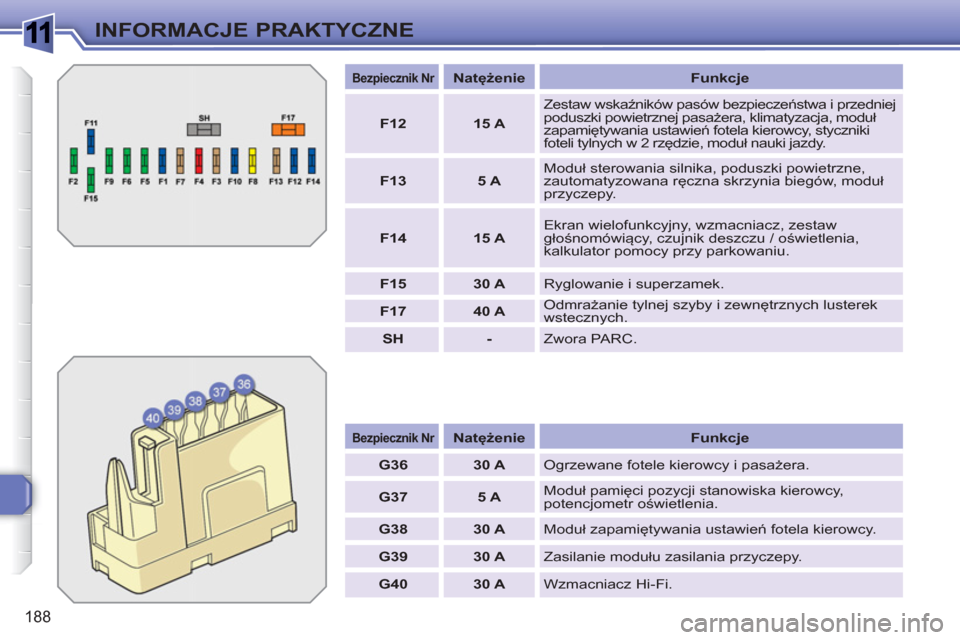

Tabela bezpieczników
Bezpiecznik Nr
Natężenie
Funkcje
F1
15 A
Wycieraczka tylnej szyby.
F2
30 A
Masa ryglowania i superzamek.
F3
5 A
Kalkulator poduszek powietrznych i napinaczy
pirotechnicznych.
F4
10 A
Stycznik pedału sprzęgła i dwufunkcyjny hamulca,
lusterko wsteczne elektrochromowe, klimatyzacja,
czujnik kąta kierownicy, automatyczna skrzynia
biegów, moduł przełączników i zabezpieczeń.
F5
30 A
Sekwencyjny podnośnik szyb z przodu, zasilanie
składanych lusterek wstecznych, zasłona
przyciemniająca panoramicznego dachu.
F6
30 A
Sekwencyjne podnośniki szyb z tyłu, moduł
przyczepy.
F7
5 A
Przednie i tylne lampki sufitowe, tylna lampka do
czytania, oświetlenie osłony przeciwsłonecznej,
oświetlenie schowka przedniego, lampa przenośna.
F8
20 A
Radioodtwarzacz, radiotelefon, zmieniarka CD,
ekran wielofunkcyjny, wykrywanie niskiego ciśnienia.
F9
30 A
Gniazdo 12 V z przodu.
F10
15 A
Przyciski przy kierownicy, syrena alarmu, kalkulator
alarmu.
F11
15 A
Stycznik stacyjki - słabe napięcie.
Page 190 of 336
1
188
INFORMACJE PRAKTYCZNE
Bezpiecznik Nr
Natężenie
Funkcje
G36
30 A
Ogrzewane fotele kierowcy i pasażera.
G37
5 A
Moduł pamięci pozycji stanowiska kierowcy,
potencjometr oświetlenia.
G38
30 A
Moduł zapamiętywania ustawień fotela kierowcy.
G39
30 A
Zasilanie modułu zasilania przyczepy.
G40
30 A
Wzmacniacz Hi-Fi.
Bezpiecznik Nr
Natężenie
Funkcje
F12
15 A
Zestaw wskaźników pasów bezpieczeństwa i przedniej
poduszki powietrznej pasażera, klimatyzacja, moduł
zapamiętywania ustawień fotela kierowcy, styczniki
foteli tylnych w 2 rzędzie, moduł nauki jazdy.
F13
5 A
Moduł sterowania silnika, poduszki powietrzne,
zautomatyzowana ręczna skrzynia biegów, moduł
przyczepy.
F14
15 A
Ekran wielofunkcyjny, wzmacniacz, zestaw
głośnomówiący, czujnik deszczu / oświetlenia,
kalkulator pomocy przy parkowaniu.
F15
30 A
Ryglowanie i superzamek.
F17
40 A
Odmrażanie tylnej szyby i zewnętrznych lusterek
wstecznych.
SH
-
Zwora PARC.
