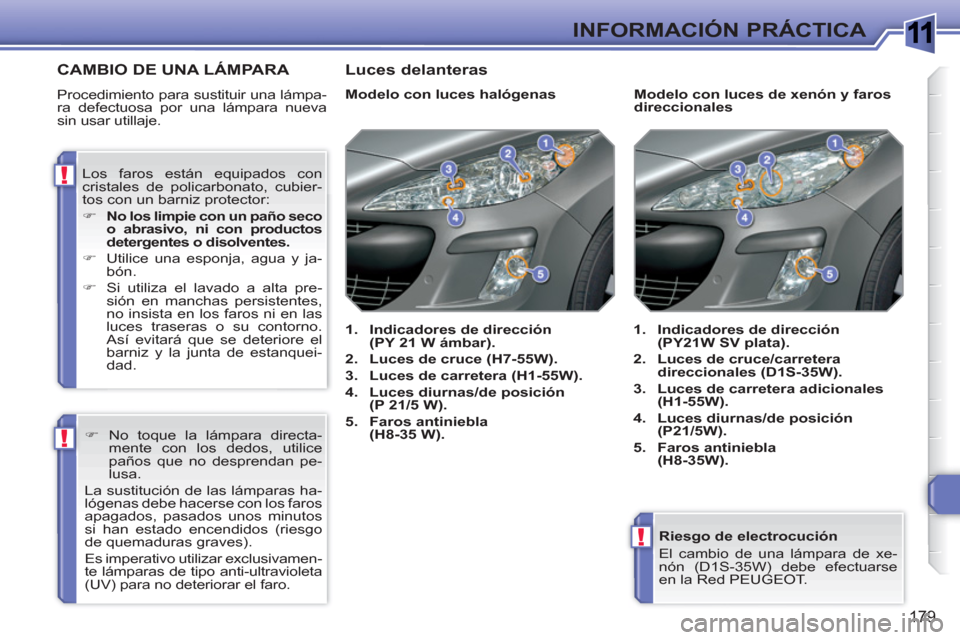

1
!
!
!
179
INFORMACIÓN PRÁCTICA
Riesgo de electrocución
El cambio de una lámpara de xe-
nón (D1S-35W) debe efectuarse
en la Red PEUGEOT.
CAMBIO DE UNA LÁMPARA
Procedimiento para sustituir una lámpa-
ra defectuosa por una lámpara nueva
sin usar utillaje.
Modelo con luces halógenas
1.
Indicadores de dirección
(PY 21 W ámbar).
2.
Luces de cruce (H7-55W).
3.
Luces de carretera (H1-55W).
4.
Luces diurnas/de posición
(P 21/5 W).
5.
Faros antiniebla
(H8-35 W).
1.
Indicadores de dirección
(PY21W SV plata).
2.
Luces de cruce/carretera
direccionales (D1S-35W).
3.
Luces de carretera adicionales
(H1-55W).
4.
Luces diurnas/de posición
(P21/5W).
5.
Faros antiniebla
(H8-35W).
Modelo con luces de xenón y faros
direccionales
Los faros están equipados con
cristales de policarbonato, cubier-
tos con un barniz protector:
)
No los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
)
Utilice una esponja, agua y ja-
bón.
)
Si utiliza el lavado a alta pre-
sión en manchas persistentes,
no insista en los faros ni en las
luces traseras o su contorno.
Así evitará que se deteriore el
barniz y la junta de estanquei-
dad.
)
No toque la lámpara directa-
mente con los dedos, utilice
paños que no desprendan pe-
lusa.
La sustitución de las lámparas ha-
lógenas debe hacerse con los faros
apagados, pasados unos minutos
si han estado encendidos (riesgo
de quemaduras graves).
Es imperativo utilizar exclusivamen-
te lámparas de tipo anti-ultravioleta
(UV) para no deteriorar el faro.
Luces delanteras

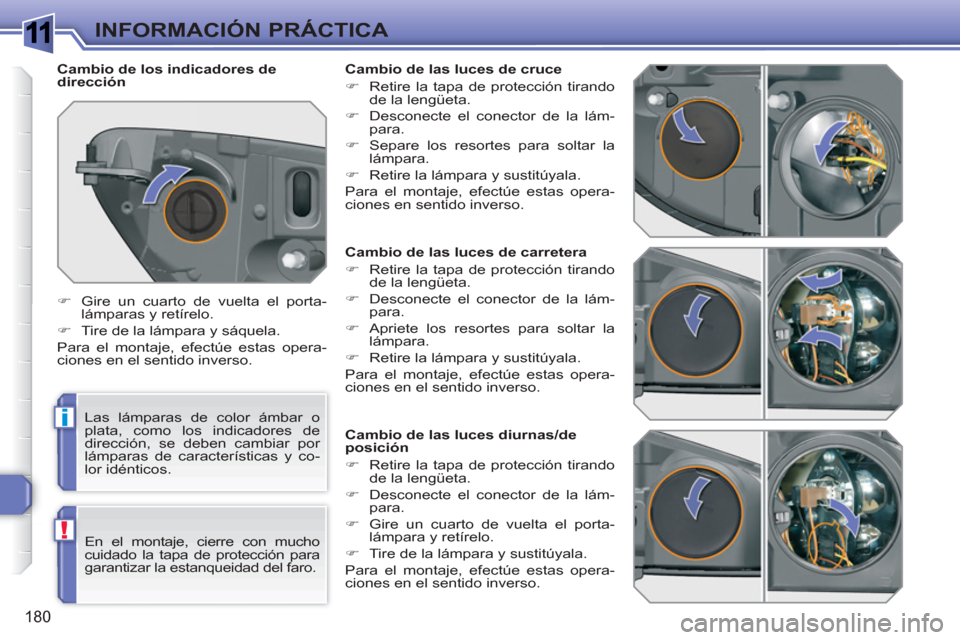

Page 182 of 336
1
i
!
180
INFORMACIÓN PRÁCTICA
Cambio de las luces de carretera
)
Retire la tapa de protección tirando
de la lengüeta.
)
Desconecte el conector de la lám-
para.
)
Apriete los resortes para soltar la
lámpara.
)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces diurnas/de
posición
)
Retire la tapa de protección tirando
de la lengüeta.
)
Desconecte el conector de la lám-
para.
)
Gire un cuarto de vuelta el porta-
lámpara y retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce
)
Retire la tapa de protección tirando
de la lengüeta.
)
Desconecte el conector de la lám-
para.
)
Separe los resortes para soltar la
lámpara.
)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Cambio de los indicadores de
dirección
)
Gire un cuarto de vuelta el porta-
lámparas y retírelo.
)
Tire de la lámpara y sáquela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Las lámparas de color ámbar o
plata, como los indicadores de
dirección, se deben cambiar por
lámparas de características y co-
lor idénticos.
En el montaje, cierre con mucho
cuidado la tapa de protección para
garantizar la estanqueidad del faro.

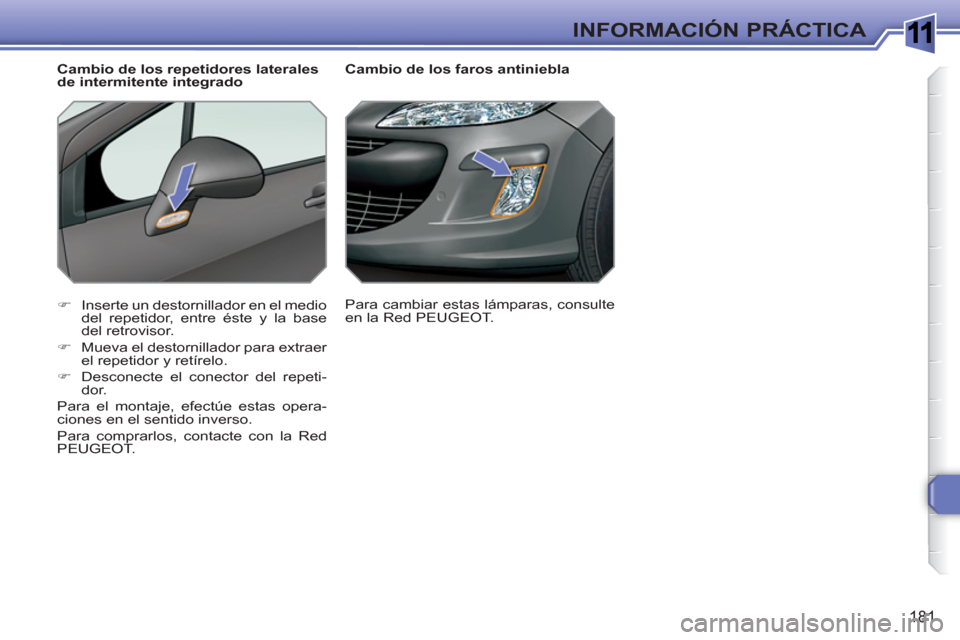

Page 183 of 336
1
181
INFORMACIÓN PRÁCTICA
Cambio de los faros antiniebla
)
Inserte un destornillador en el medio
del repetidor, entre éste y la base
del retrovisor.
)
Mueva el destornillador para extraer
el repetidor y retírelo.
)
Desconecte el conector del repeti-
dor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlos, contacte con la Red
PEUGEOT.
Cambio de los repetidores laterales
de intermitente integrado
Para cambiar estas lámparas, consulte
en la Red PEUGEOT.

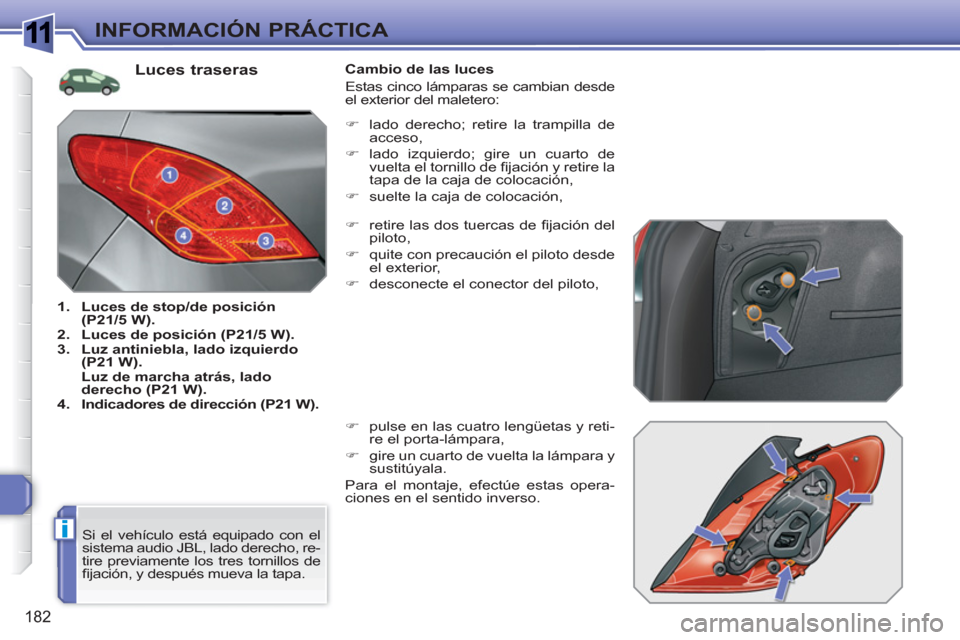

Page 184 of 336
1
i
182
INFORMACIÓN PRÁCTICA
Luces traseras
1.
Luces de stop/de posición
(P21/5 W).
2.
Luces de posición (P21/5 W).
3.
Luz antiniebla, lado izquierdo
(P21 W).
Luz de marcha atrás, lado
derecho (P21 W).
4.
Indicadores de dirección (P21 W).
Cambio de las luces
Estas cinco lámparas se cambian desde
el exterior del maletero:
)
retire las dos tuercas de fi jación del
piloto,
)
quite con precaución el piloto desde
el exterior,
)
desconecte el conector del piloto,
)
pulse en las cuatro lengüetas y reti-
re el porta-lámpara,
)
gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Si el vehículo está equipado con el
sistema audio JBL, lado derecho, re-
tire previamente los tres tornillos de
fi jación, y después mueva la tapa.
)
lado derecho; retire la trampilla de
acceso,
)
lado izquierdo; gire un cuarto de
vuelta el tornillo de fi jación y retire la
tapa de la caja de colocación,
)
suelte la caja de colocación,

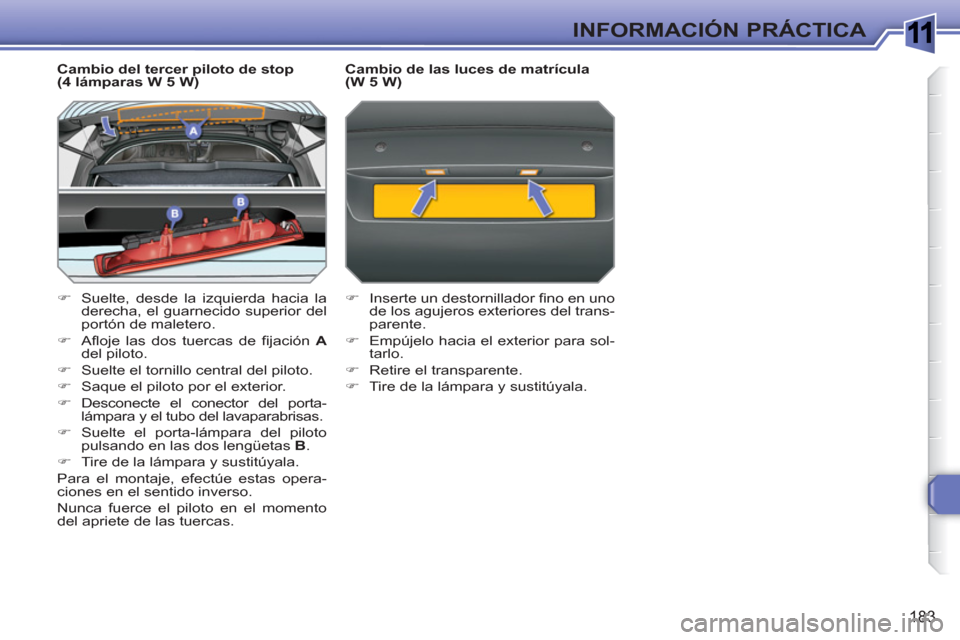

Page 185 of 336
1
183
INFORMACIÓN PRÁCTICA
Cambio del tercer piloto de stop
(4 lámparas W 5 W)
)
Suelte, desde la izquierda hacia la
derecha, el guarnecido superior del
portón de maletero.
)
Afl oje las dos tuercas de fi jación A
del piloto.
)
Suelte el tornillo central del piloto.
)
Saque el piloto por el exterior.
)
Desconecte el conector del porta-
lámpara y el tubo del lavaparabrisas.
)
Suelte el porta-lámpara del piloto
pulsando en las dos lengüetas B
.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Nunca fuerce el piloto en el momento
del apriete de las tuercas.
Cambio de las luces de matrícula
(W 5 W)
)
Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.
)
Empújelo hacia el exterior para sol-
tarlo.
)
Retire el transparente.
)
Tire de la lámpara y sustitúyala.

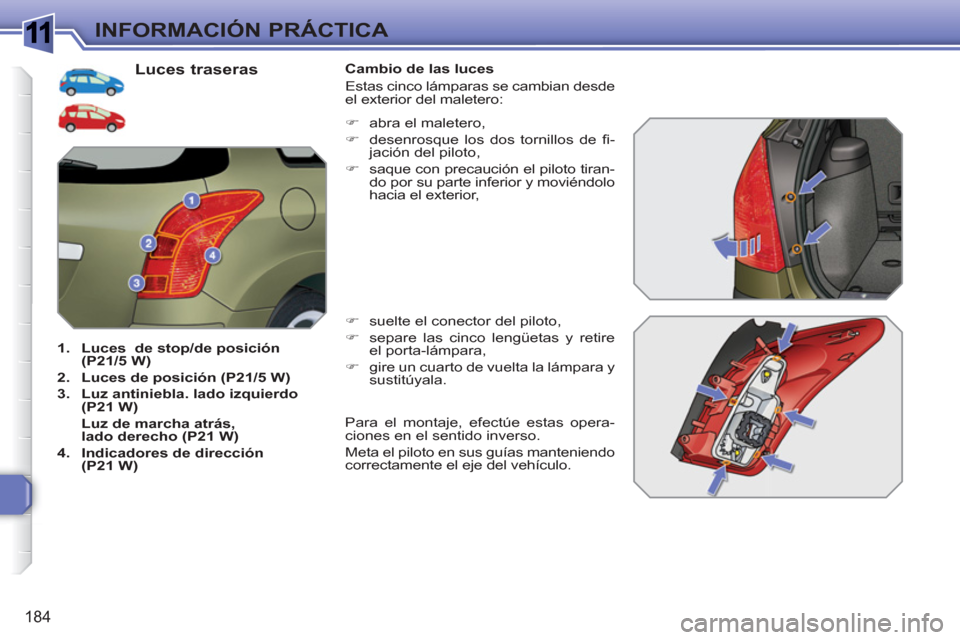

Page 186 of 336
1
184
INFORMACIÓN PRÁCTICA
Luces traseras
1.
Luces
de stop/de posición
(P21/5 W)
2.
Luces de posición (P21/5 W)
3.
Luz antiniebla. lado izquierdo
(P21 W)
Luz de marcha atrás,
lado derecho (P21 W)
4.
Indicadores de dirección
(P21 W)
Cambio de las luces
Estas cinco lámparas se cambian desde
el exterior del maletero:
)
suelte el conector del piloto,
)
separe las cinco lengüetas y retire
el porta-lámpara,
)
gire un cuarto de vuelta la lámpara y
sustitúyala.
)
abra el maletero,
)
desenrosque los dos tornillos de fi -
jación del piloto,
)
saque con precaución el piloto tiran-
do por su parte inferior y moviéndolo
hacia el exterior,
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Meta el piloto en sus guías manteniendo
correctamente el eje del vehículo.

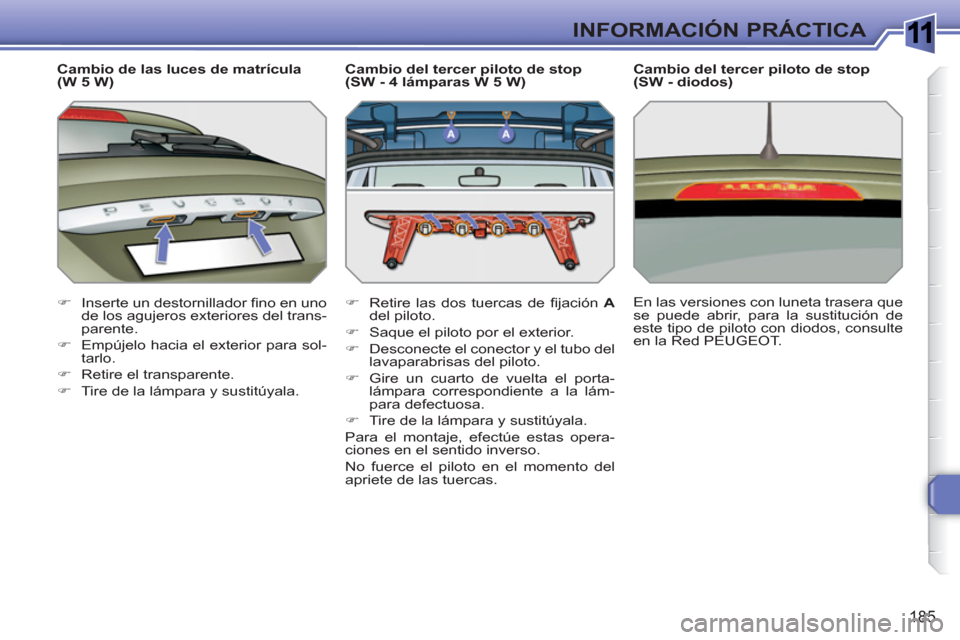

Page 187 of 336
1
185
INFORMACIÓN PRÁCTICA
Cambio de las luces de matrícula
(W 5 W)
)
Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.
)
Empújelo hacia el exterior para sol-
tarlo.
)
Retire el transparente.
)
Tire de la lámpara y sustitúyala.
Cambio del tercer piloto de stop
(SW - 4 lámparas W 5 W)
)
Retire las dos tuercas de fi jación A
del piloto.
)
Saque el piloto por el exterior.
)
Desconecte el conector y el tubo del
lavaparabrisas del piloto.
)
Gire un cuarto de vuelta el porta-
lámpara correspondiente a la lám-
para defectuosa.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
No fuerce el piloto en el momento del
apriete de las tuercas.
Cambio del tercer piloto de stop
(SW - diodos)
En las versiones con luneta trasera que
se puede abrir, para la sustitución de
este tipo de piloto con diodos, consulte
en la Red PEUGEOT.

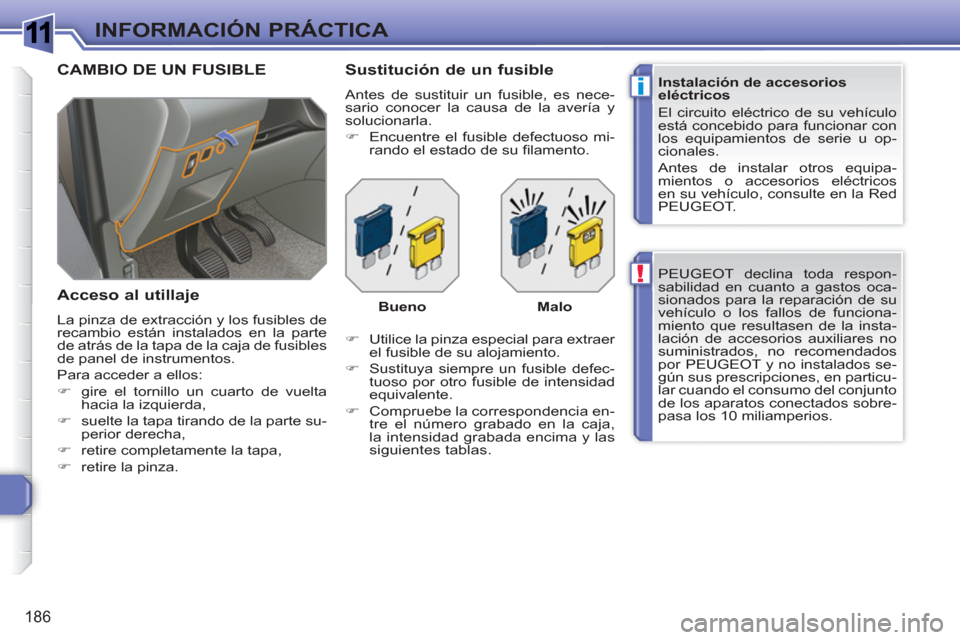

Page 188 of 336
1
!
i
186
INFORMACIÓN PRÁCTICA
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los fallos de funciona-
miento que resultasen de la insta-
lación de accesorios auxiliares no
suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particu-
lar cuando el consumo del conjunto
de los aparatos conectados sobre-
pasa los 10 miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico de su vehículo
está concebido para funcionar con
los equipamientos de serie u op-
cionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en su vehículo, consulte en la Red
PEUGEOT.
CAMBIO DE UN FUSIBLE
Acceso al utillaje
La pinza de extracción y los fusibles de
recambio están instalados en la parte
de atrás de la tapa de la caja de fusibles
de panel de instrumentos.
Para acceder a ellos:
)
gire el tornillo un cuarto de vuelta
hacia la izquierda,
)
suelte la tapa tirando de la parte su-
perior derecha,
)
retire completamente la tapa,
)
retire la pinza.
Sustitución de un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.
)
Encuentre el fusible defectuoso mi-
rando el estado de su fi lamento.
)
Utilice la pinza especial para extraer
el fusible de su alojamiento.
)
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente.
)
Compruebe la correspondencia en-
tre el número grabado en la caja,
la intensidad grabada encima y las
siguientes tablas.
Bueno
Malo

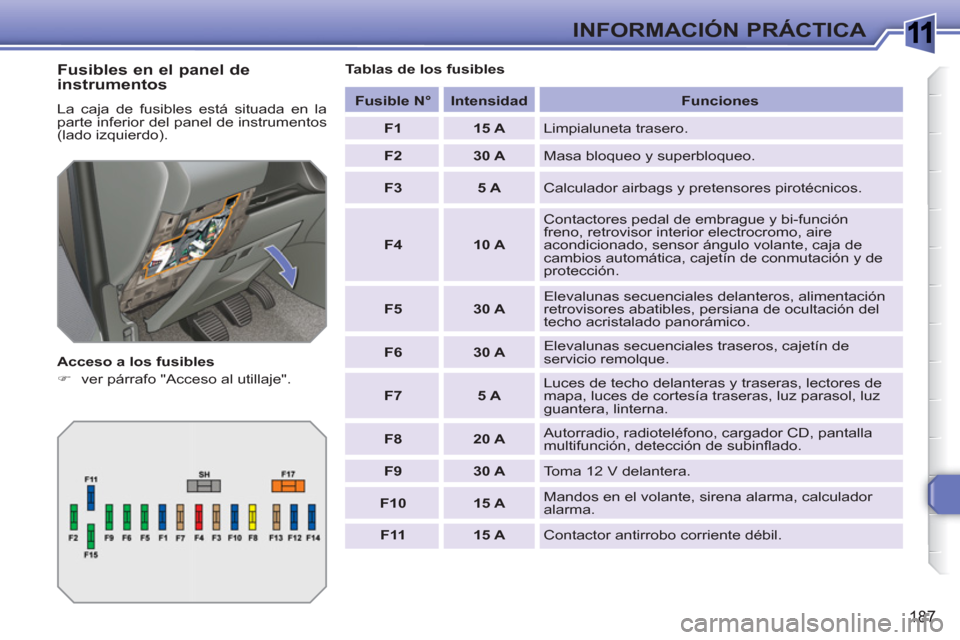

Page 189 of 336
1
187
INFORMACIÓN PRÁCTICA
Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo).
Acceso a los fusibles
)
ver párrafo "Acceso al utillaje".
Tablas de los fusibles
Fusible N°
Intensidad
Funciones
F1
15 A
Limpialuneta trasero.
F2
30 A
Masa bloqueo y superbloqueo.
F3
5 A
Calculador airbags y pretensores pirotécnicos.
F4
10 A
Contactores pedal de embrague y bi-función
freno, retrovisor interior electrocromo, aire
acondicionado, sensor ángulo volante, caja de
cambios automática, cajetín de conmutación y de
protección.
F5
30 A
Elevalunas secuenciales delanteros, alimentación
retrovisores abatibles, persiana de ocultación del
techo acristalado panorámico.
F6
30 A
Elevalunas secuenciales traseros, cajetín de
servicio remolque.
F7
5 A
Luces de techo delanteras y traseras, lectores de
mapa, luces de cortesía traseras, luz parasol, luz
guantera, linterna.
F8
20 A
Autorradio, radioteléfono, cargador CD, pantalla
multifunción, detección de subinfl ado.
F9
30 A
Toma 12 V delantera.
F10
15 A
Mandos en el volante, sirena alarma, calculador
alarma.
F11
15 A
Contactor antirrobo corriente débil.

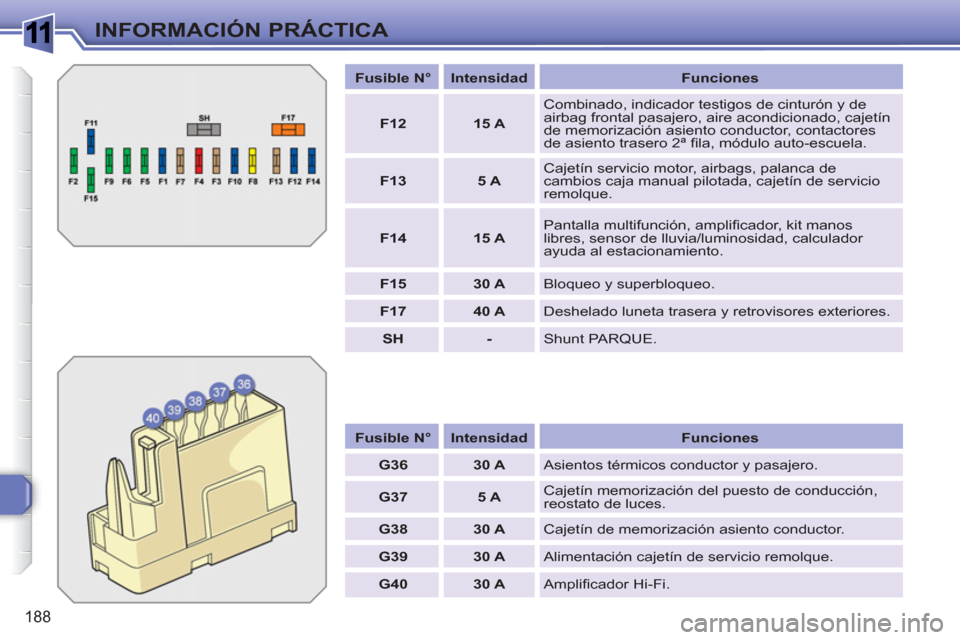

Page 190 of 336
1
188
INFORMACIÓN PRÁCTICA
Fusible N°
Intensidad
Funciones
G36
30 A
Asientos térmicos conductor y pasajero.
G37
5 A
Cajetín memorización del puesto de conducción,
reostato de luces.
G38
30 A
Cajetín de memorización asiento conductor.
G39
30 A
Alimentación cajetín de servicio remolque.
G40
30 A
Amplifi cador Hi-Fi.
Fusible N°
Intensidad
Funciones
F12
15 A
Combinado, indicador testigos de cinturón y de
airbag frontal pasajero, aire acondicionado, cajetín
de memorización asiento conductor, contactores
de asiento trasero 2ª fi la, módulo auto-escuela.
F13
5 A
Cajetín servicio motor, airbags, palanca de
cambios caja manual pilotada, cajetín de servicio
remolque.
F14
15 A
Pantalla multifunción, amplifi cador, kit manos
libres, sensor de lluvia/luminosidad, calculador
ayuda al estacionamiento.
F15
30 A
Bloqueo y superbloqueo.
F17
40 A
Deshelado luneta trasera y retrovisores exteriores.
SH
-
Shunt PARQUE.
