Peugeot 308 SW BL 2011 Vodič za korisnike (in Croatian)

12
219
TEHNIČKI PODACI



MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


1,6 l THP
150 KS



1,6 l THP 156 KS



1,6 l THP
163 KS



1,6 l THP
200 KS



Mjenjač


Automatski



Ručni



Automatski



Automatski



Ručni



Tipovi, varijante, verzije:
4C...


5FE-J



5FV-8



5FV-A



5FM-J



5FU-8




- Masa praznog vozila
1 358
1 315
1 368
1 358
1 399


- Masa vozila spremnog za vožnju
1 433
1 390
1 443
1 433
1 474


- Nosivost
502
525
502
502
451


- Najve
ća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 860
1 840
1 870
1 860
1 850


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
2 660
3 390
3 470
2 660
1 850


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
800
1 550
1 600
800
X


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
800
1 650
1 650
800
X


- Prikolica bez kočnice
710
695
720
710
X


- Preporučeno optereć
enje na kuki
65
70
70
65
X
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

* Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

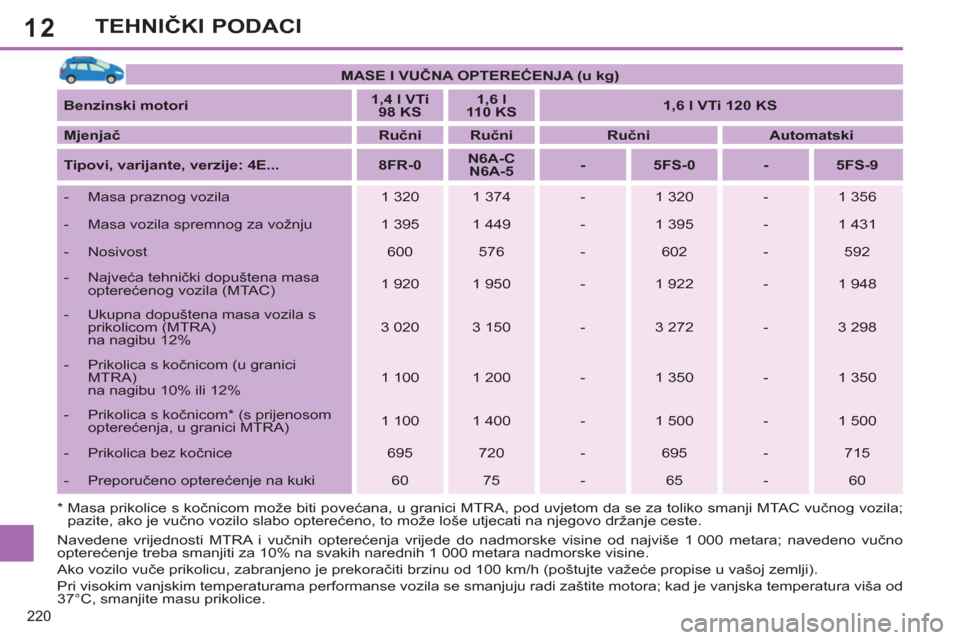

12
220
TEHNIČKI PODACI



MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


1,4 l VTi
98 KS



1,6 l
110 KS



1,6 l VTi 120 KS



Mjenjač


Ručni



Ručni



Ručni



Automatski



Tipovi, varijante, verzije : 4E...


8FR-0



N6A-C
N6A-5


-


5FS-0



-



5FS-9




- Masa praznog vozila
1 320
1 374
-
1 320
-
1 356


- Masa vozila spremnog za vožnju
1 395
1 449
-
1 395
-
1 431


- Nosivost
600
576
-

602
-
592


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 920
1 950
-
1 922
-
1 948


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
3 020
3 150
-
3 272
-
3 298


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 100
1 200
-
1 350
-
1 350


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 100
1 400
-
1 500
-
1 500


- Prikolica bez kočnice

695
720
-
695
-
715


- Preporučeno opterećenje na kuki
60
75
-
65
-
60
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.
* Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

12
221
TEHNIČKI PODACI



MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


1,6 l THP 156 KS



1,6 l THP 163 KS



Mjenjač


Ručni



Automatski



Automatski



Tipovi, varijante, verzije: 4E...


5FV-8



5FV-A



5FM-J




- Masa praznog vozila
1 400
1 428
1 436


- Masa vozila spremnog za vožnju
1 475
1 503
1 511


- Nosivost
540
537
584


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 940
1 965
2 020


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
3 390
3 515
2 820


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 450
1 550
800


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 600
1 550
800


- Prikolica bez kočnice
735
750
750


- Preporučeno opterećenje na kuki
65
65
75
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.
* Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

12

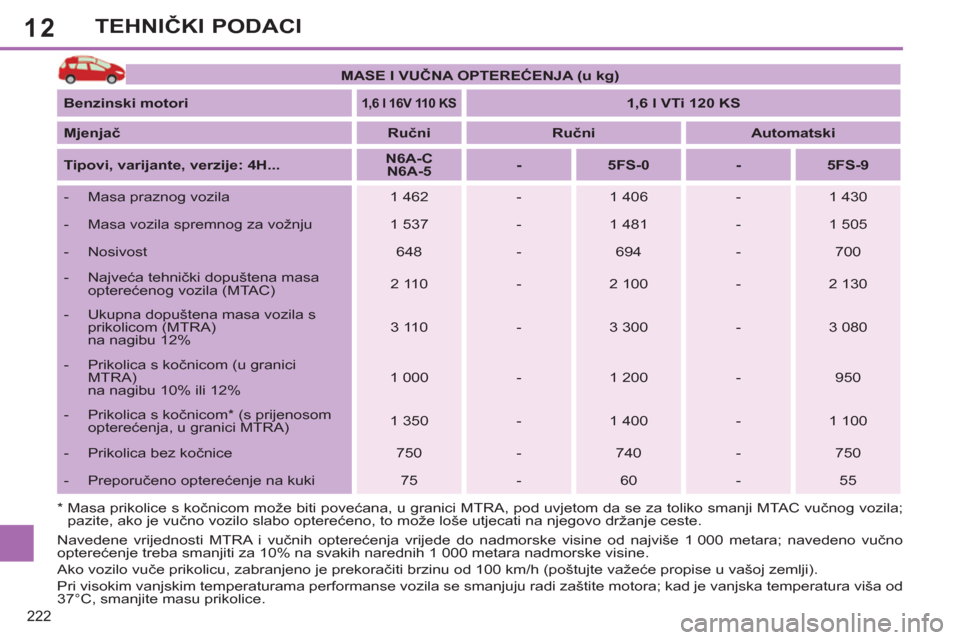

222
TEHNIČKI PODACI



MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori




1,6 l 16V 110 KS




1,6 l VTi 120 KS



Mjenjač


Ručni



Ručni



Automatski



Tipovi, varijante, verzije: 4H...


N6A-C
N6A-5



-



5FS-0



-



5FS-9




- Masa praznog vozila
1 462
-
1 406
-
1 430


- Masa vozila spremnog za vožnju
1 537
-
1 481
-
1 505


- Nosivost
648
-
694
-
700


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 110
-
2 100
-
2 130


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)

na nagibu 12%
3 110
-
3 300
-
3 080


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 000
-
1 200
-
950


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 350
-
1 400
-
1 100


- Prikolica bez kočnice
750
-
740
-
750


- Preporučeno opterećenje na kuki
75
-
60
-
55
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.

Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.
* Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

12

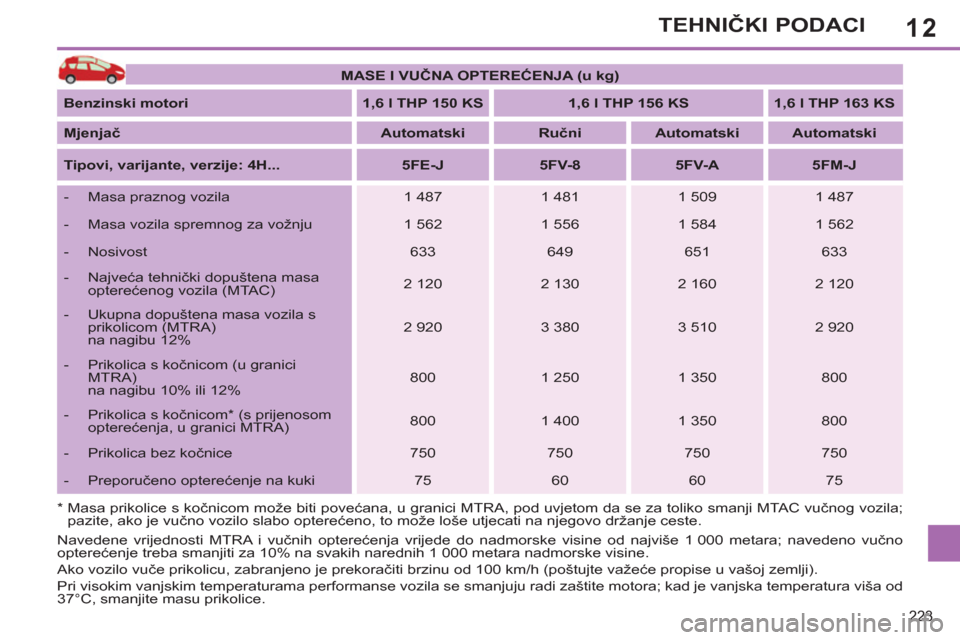

223
TEHNIČKI PODACI



MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


1,6 l THP 150 KS



1,6 l THP 156 KS



1,6 l THP 163 KS



Mjenjač



Automatski



Ručni



Automatski



Automatski



Tipovi, varijante, verzije : 4H...


5FE-J



5FV-8



5FV-A



5FM-J




- Masa praznog vozila
1 487
1 481
1 509
1 487


- Masa vozila spremnog za vožnju
1 562
1 556
1 584
1 562


- Nosivost
633
649
651
633


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 120
2 130
2 160
2 120


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
2 920
3 380
3 510
2 920


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
800
1 250
1 350
800


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
800
1 400
1 350
800


- Prikolica bez kočnice
750
750
750
750


- Preporučeno opterećenje na kuki
75
60
60
75

* Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih optereć
enja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

12

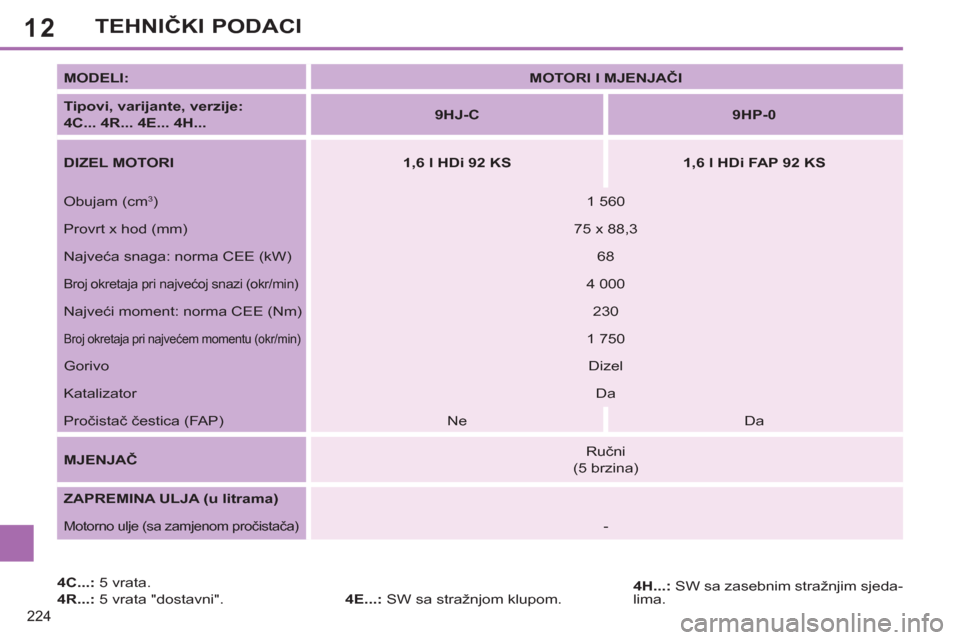

224
TEHNIČKI PODACI


4C...:
5 vrata.

4R...:
5 vrata "dostavni".
4E...:
SW sa stražnjom klupom.
MODELI:


MOTORI I MJENJAČI



Tipovi, varijante, verzije:
4C... 4R...
4E... 4H...


9HJ-C



9HP-0



DIZEL MOTORI


1,6 l HDi 92 KS



1,6 l HDi FAP 92 KS


Obujam (cm
3
)
1 560
Provrt x hod (mm)
75 x 88,3
Najveća snaga: norma CEE (kW)
68

Broj okretaja pri najvećoj snazi (okr/min)

4 000
Najveći moment: norma CEE (Nm)
230

Broj okretaja pri najvećem momentu (okr/min)

1 750
Gorivo
Dizel
Katalizator
Da
Pročistač čestica (FAP)
Ne
Da

MJENJAČ

Ručni
(5 brzina)

ZAPREMINA ULJA (u litrama)



Motorno ulje (sa zamjenom pročistača)

-

4H...:
SW sa zasebnim stražnjim sjeda-
lima.

12

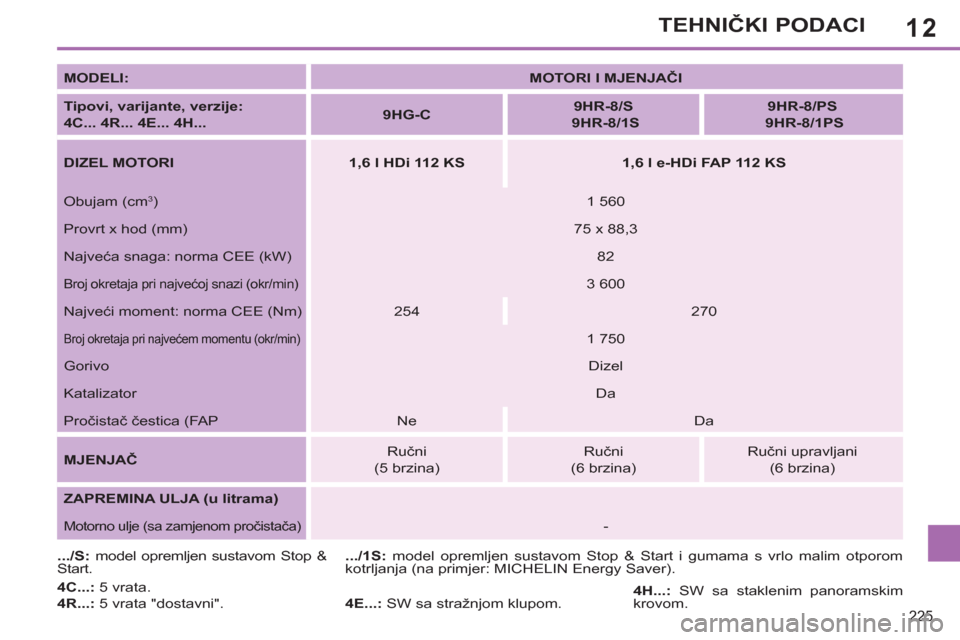

225
TEHNIČKI PODACI


MODELI:


MOTORI I MJENJAČI



Tipovi, varijante, verzije:
4C... 4R... 4E... 4H...


9HG-C



9HR-8/S

9HR-8/1S



9HR-8/PS

9HR-8/1PS



DIZEL MOTORI


1,6 l HDi 112 KS



1,6 l e-HDi FAP 112 KS


Obujam (cm
3
)
1 560
Provrt x hod (mm)
75 x 88,3
Najveća snaga: norma CEE (kW)
82

Broj okretaja pri najvećoj snazi (okr/min)

3 600
Najveći moment: norma CEE (Nm)
254
270

Broj okretaja pri najvećem momentu (okr/min)

1 750
Gorivo
Dizel
Katalizator
Da
Pročistač čestica (FAP
Ne
Da

MJENJAČ

Ručni
(5 brzina)
Ručni
(6 brzina)
Ručni upravljani
(6 brzina)

ZAPREMINA ULJA (u litrama)



Motorno ulje (sa zamjenom pročistača)

-

4C...:
5 vrata.

4R...:
5 vrata "dostavni".
4E...:
SW sa stražnjom klupom.
.../S:
model opremljen sustavom Stop &
Start.

4H...:
SW sa staklenim panoramskim
krovom.
.../1S:
model opremljen sustavom Stop & Start i gumama s vrlo malim otporom
kotrljanja (na primjer: MICHELIN Energy Saver).

12
226
TEHNIČKI PODACI


MODELI:


MOTORI I MJENJAČI



Tipovi, varijante, verzije:
4C... 4E... 4H...


RHE-8



RHH-A



DIZEL MOTORI


2,0 l HDi FAP 150 KS



2,0 l HDi FAP 163 KS


Obujam (cm
3
)
1 997
1 997
Provrt x hod (mm)
85 x 88
85 x88
Najveća snaga: norma CEE (kW)
110
120

Broj okretaja pri najvećoj snazi (okr/min)

3 750
3 750
Najveći moment: norma CEE (Nm)
340
340

Broj okretaja pri najvećem momentu (okr/min)

2 000
2 000
Gorivo
Dizel
Dizel
Katalizator
Da
Da
Pročistač čestica (FAP)
Da
Da

MJENJAČ

Ručni
(6 brzina)
Automatski
(6 brzina)

ZAPREMINA ULJA (u litrama)



Motorno ulje (sa zamjenom pročistača)

5,25
-

4C...:
5 vrata.
4E...:
SW sa stražnjom klupom.
4H...:
SW sa zasebnim stražnjim sjeda-
lima.

12
227
TEHNIČKI PODACI


*
Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

MASE I VUČNA OPTEREĆENJA (u kg)



Dizel motori


1,6 l HDi 92 KS



1,6 l HDi FAP 92 KS



Mjenjač


Ručni



Ručni



Tipovi, varijante, verzije:
4C... 4R...


9HJ-C



9HP-0




- Masa praznog vozila
1 301
1 303 - 1 316


- Masa vozila spremnog za vožnju
1 376
1 378 - 1 391


- Nosivost
509
512 - 514


- Najveća tehnič
ki dopuštena masa
opterećenog vozila (MTAC)
1 810
1 815 - 1 830


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
2 610
2 915 - 3 130


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
800
1 100 - 1 300


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
800
1 300


- Prikolica bez kočnice
680
685


- Preporučeno opterećenje na kuki
65
60 - 55

12
228
TEHNIČKI PODACI



* Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

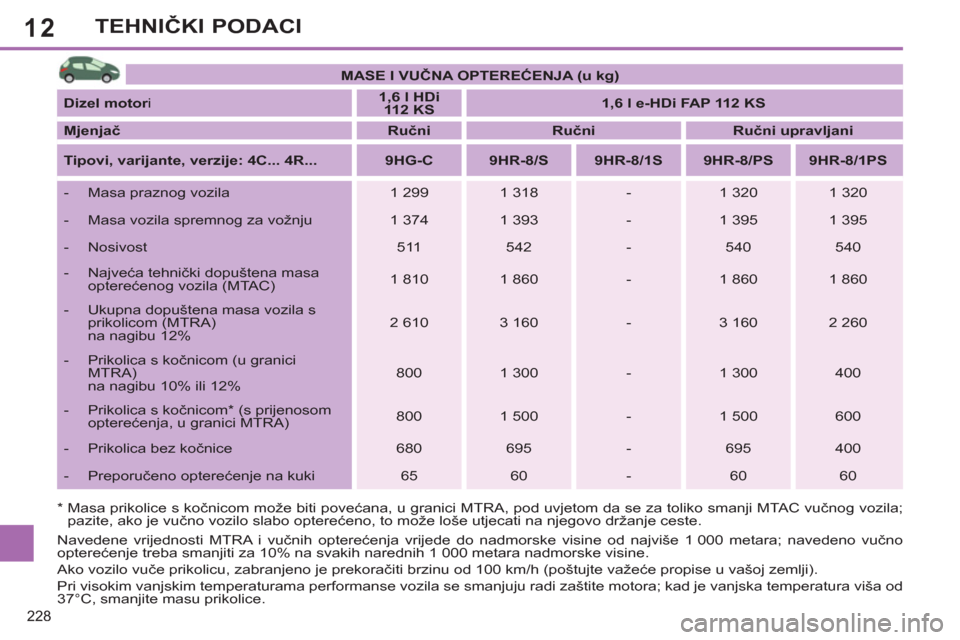

MASE I VUČNA OPTEREĆENJA (u kg)



Dizel motor
i

1,6 l HDi
112 KS



1,6 l e-HDi FAP 112 KS



Mjenjač


Ručni



Ručni



Ručni upravljani



Tipovi, varijante, verzije:
4C... 4R...


9HG-C



9HR-8/S



9HR-8/1S



9HR-8/PS



9HR-8/1PS




- Masa praznog vozila
1 299
1 318
-
1 320
1 320


- Masa vozila spremnog za vožnju

1 374
1 393
-
1 395
1 395


- Nosivost
511
542
-
540
540


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 810
1 860
-
1 860
1 860


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
2 610
3 160
-
3 160
2 260


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
800
1 300
-
1 300
400


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
800
1 500

-
1 500
600


- Prikolica bez kočnice
680
695
-
695
400


- Preporučeno opterećenje na kuki
65
60
-
60
60
