PRAKTIČNE INFORMACIJE

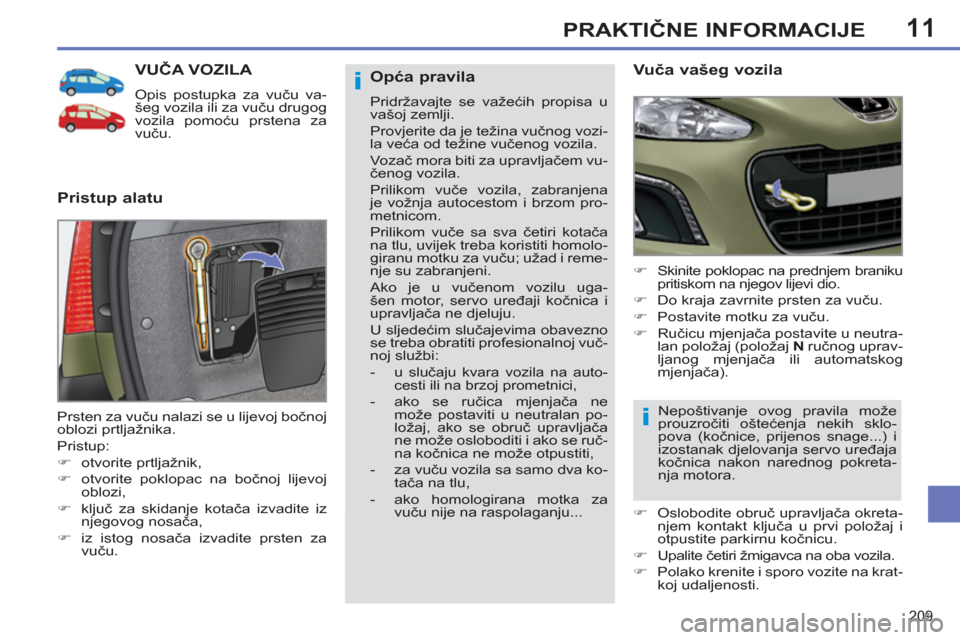

VUČA VOZILA
Opis postupka za vuču va-
šeg vozila ili za vuču drugog
vozila pomoću prstena za
vuču.
Pristup alatu
Vuča vašeg vozila
)
Skinite poklopac na prednjem braniku
pritiskom na njegov lijevi dio.
)
Do kraja zavrnite prsten za vuču.
)
Postavite motku za vuču.
)
Ručicu mjenjača postavite u neutra-
lan položaj (položaj N
ručnog uprav-
ljanog mjenjača ili automatskog
mjenjača).
Prsten za vuču nalazi se u lijevoj bočnoj
oblozi prtljažnika.
Pristup:
)
otvorite prtljažnik,
)
otvorite poklopac na bočnoj lijevoj
oblozi,
)
ključ za skidanje kotača izvadite iz
njegovog nosača,
)
iz istog nosača izvadite prsten za
vuču.
Opća pravila
Pridržavajte se važećih propisa u
vašoj zemlji.
Provjerite da je težina vučnog vozi-
la veća od težine vučenog vozila.
Vo z ač mora biti za upravljačem vu-
čenog vozila.
Prilikom vuče vozila, zabranjena
je vožnja autocestom i brzom pro-
metnicom.
Prilikom vuče sa sva četiri kotača
na tlu, uvijek treba koristiti homolo-
giranu motku za vuču; užad i reme-
nje su zabranjeni.
Ako je u vučenom vozilu uga-
šen motor, servo uređaji kočnica i
upravljača ne djeluju.
U sljedećim slučajevima obavezno
se treba obratiti profesionalnoj vuč-
noj službi:
-
u slučaju kvara vozila na auto-
cesti ili na brzoj prometnici,
- ako se ručica mjenjača ne
može postaviti u neutralan po-
ložaj, ako se obruč upravljača
ne može osloboditi i ako se ruč-
na kočnica ne može otpustiti,
- za vuču vozila sa samo dva ko-
tača na tlu,
- ako homologirana motka za
vuču nije na raspolaganju...
Nepoštivanje ovog pravila može
prouzročiti oštećenja nekih sklo-
pova (kočnice, prijenos snage...) i
izostanak djelovanja servo uređaja
kočnica nakon narednog pokreta-
nja motora.
)
Oslobodite obruč upravljača okreta-
njem kontakt ključa u prvi položaj i
otpustite parkirnu kočnicu.
)
Upalite četiri žmigavca na oba vozila.
)
Polako krenite i sporo vozite na krat-
koj udaljenosti.
Page 212 of 356
11
i
!
PRAKTIČNE INFORMACIJE
)

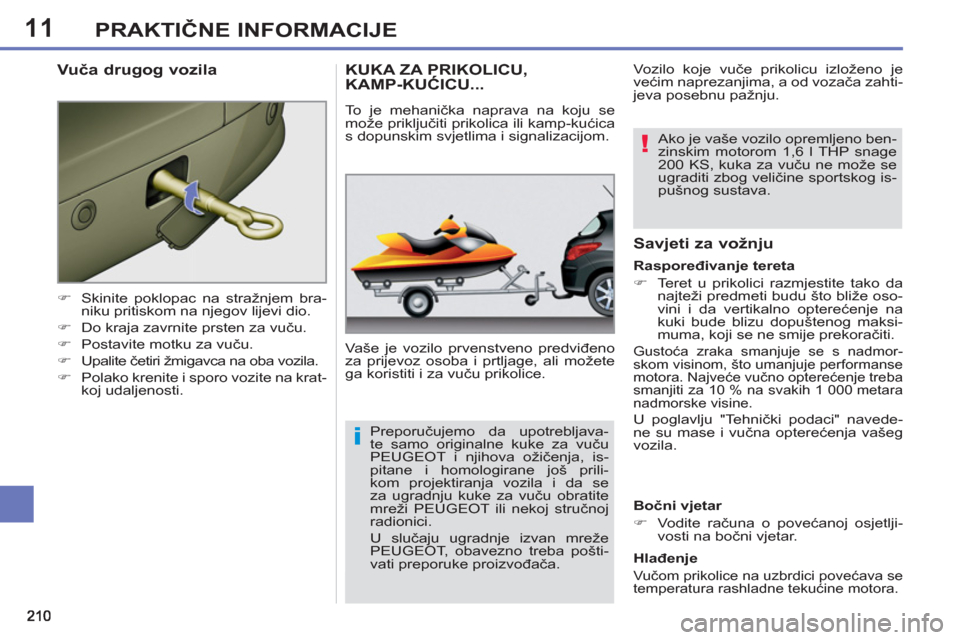

Skinite poklopac na stražnjem bra-
niku pritiskom na njegov lijevi dio.
)
Do kraja zavrnite prsten za vuču.
)
Postavite motku za vuču.
)
Upalite četiri žmigavca na oba vozila.
)
Polako krenite i sporo vozite na krat-
koj udaljenosti.
Vuča drugog vozila KUKA ZA PRIKOLICU, KAMP-KUĆICU...
Vaše je vozilo prvenstveno predviđeno
za prijevoz osoba i prtljage, ali možete
ga koristiti i za vuču prikolice.
Savjeti za vožnju
Bočni vjetar
)
Vodite računa o povećanoj osjetlji-
vosti na bočni vjetar.
Hlađenje
Vučom prikolice na uzbrdici povećava se
temperatura rashladne tekućine motora.
To je mehanička naprava na koju se
može priključiti prikolica ili kamp-kućica
s dopunskim svjetlima i signalizacijom.
Raspoređivanje tereta
)
Teret u prikolici razmjestite tako da
najteži predmeti budu što bliže oso-
vini i da vertikalno opterećenje na
kuki bude blizu dopuštenog maksi-
muma, koji se ne smije prekoračiti.
Gustoća zraka smanjuje se s nadmor-
skom visinom, što umanjuje performanse
motora. Najveće vučno opterećenje treba
smanjiti za 10 % na svakih 1 000 metara
nadmorske visine.

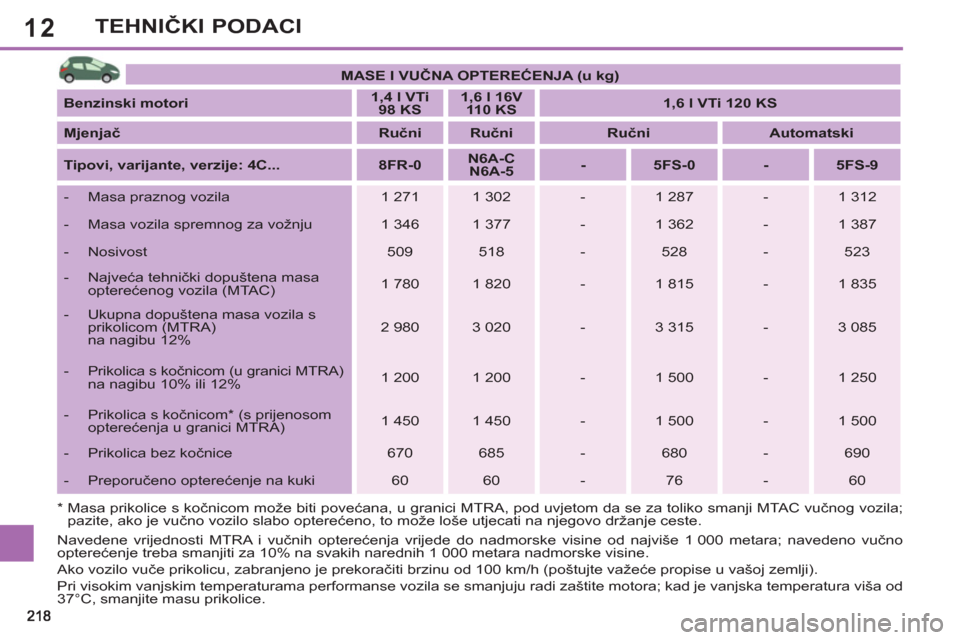

U poglavlju "Tehnički podaci" navede-
ne su mase i vučna opterećenja vašeg
vozila. Vozilo koje vuče prikolicu izloženo je
većim naprezanjima, a od vozača zahti-
jeva posebnu pažnju.
Preporučujemo da upotrebljava-
te samo originalne kuke za vuču
PEUGEOT i njihova ožičenja, is-
pitane i homologirane još prili-
kom projektiranja vozila i da se
za ugradnju kuke za vuču obratite
mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju ugradnje izvan mreže
PEUGEOT, obavezno treba pošti-
vati preporuke proizvođača.
Ako je vaše vozilo opremljeno ben-
zinskim motorom 1,6 l THP snage
200 KS, kuka za vuču ne može se
ugraditi zbog veličine sportskog is-
pušnog sustava.
Page 213 of 356
11
i
i
211
PRAKTIČNE INFORMACIJE

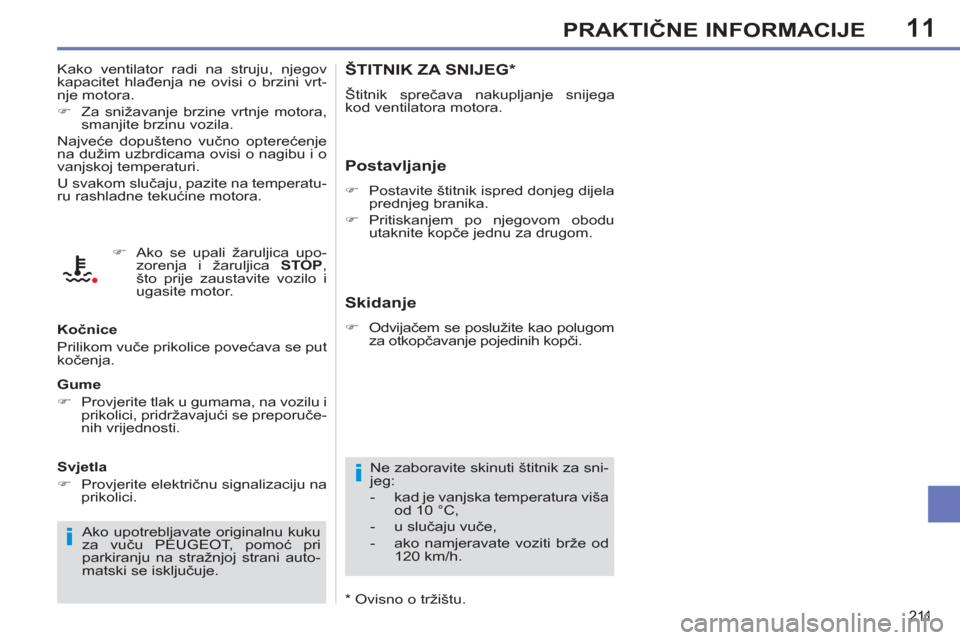

ŠTITNIK ZA SNIJEG *
Štitnik sprečava nakupljanje snijega
kod ventilatora motora.
Postavljanje
)
Postavite štitnik ispred donjeg dijela
prednjeg branika.
)
Pritiskanjem po njegovom obodu
utaknite kopče jednu za drugom.
Ne zaboravite skinuti štitnik za sni-
jeg:
- kad je vanjska temperatura viša
od 10 °C,
- u slučaju vuče,
- ako namjeravate voziti brže od
120 km/h.
Skidanje
)
Odvijačem se poslužite kao polugom
za otkopčavanje pojedinih kopči. Kako ventilator radi na struju, njegov
kapacitet hlađenja ne ovisi o brzini vrt-
nje motora.
)
Za snižavanje brzine vrtnje motora,
smanjite brzinu vozila.
Najveće dopušteno vučno opterećenje
na dužim uzbrdicama ovisi o nagibu i o
vanjskoj temperaturi.
U svakom slučaju, pazite na temperatu-
ru rashladne tekućine motora.
Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Gume
)
Provjerite tlak u gumama, na vozilu i
prikolici, pridržavajući se preporuče-
nih vrijednosti.
Svjetla
)
Provjerite električnu signalizaciju na
prikolici.
Ako upotrebljavate originalnu kuku
za vuču PEUGEOT, pomoć pri
parkiranju na stražnjoj strani auto-
matski se isključuje.
)
Ako se upali žaruljica upo-
zorenja i žaruljica STOP
,
što prije zaustavite vozilo i
ugasite motor.
*
Ovisno o tržištu.
Page 214 of 356
11
i
i
212
PRAKTIČNE INFORMACIJE

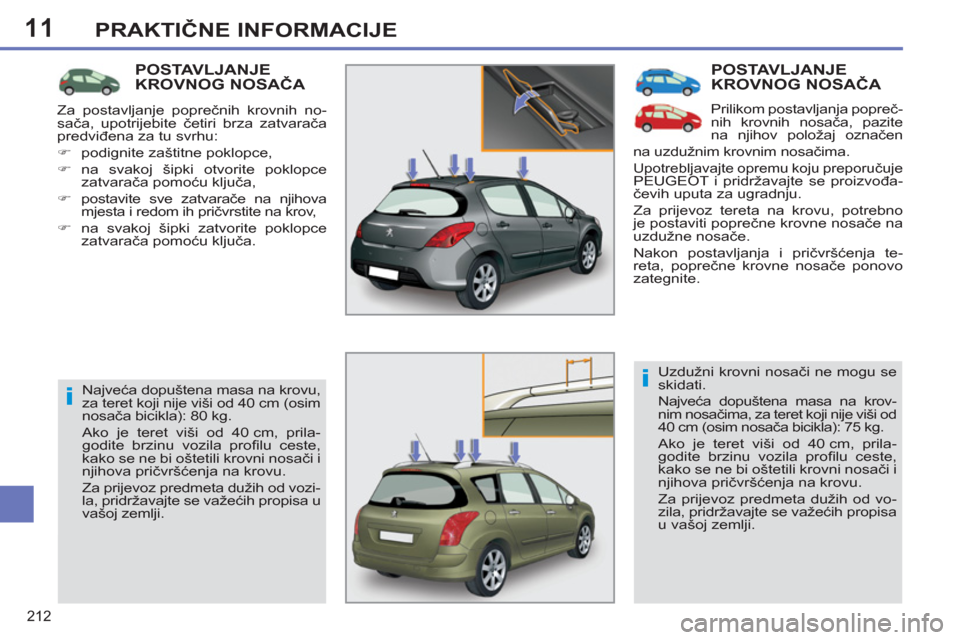

POSTAVLJANJEKROVNOG NOSAČA
Prilikom postavljanja popreč-
nih krovnih nosača, pazite
na njihov položaj označen
na uzdužnim krovnim nosačima.
Upotrebljavajte opremu koju preporučuje
PEUGEOT i pridržavajte se proizvođa-
čevih uputa za ugradnju.
Za prijevoz tereta na krovu, potrebno
je postaviti poprečne krovne nosače na
uzdužne nosače.
Nakon postavljanja i pričvršćenja te-
reta, poprečne krovne nosače ponovo
zategnite.
Uzdužni krovni nosači ne mogu se
skidati.
Najveća dopuštena masa na krov-
nim nosačima, za teret koji nije viši od
40 cm (osim nosača bicikla): 75 kg.
Ako je teret viši od 40 cm, prila-
godite brzinu vozila profi lu ceste,
kako se ne bi oštetili krovni nosači i
njihova pričvršćenja na krovu.
Za prijevoz predmeta dužih od vo-
zila, pridržavajte se važećih propisa
u vašoj zemlji.
POSTAVLJANJEKROVNOG NOSAČA
Najveća dopuštena masa na krovu,
za teret koji nije viši od 40 cm (osim
nosača bicikla): 80 kg.
Ako je teret viši od 40 cm, prila-
godite brzinu vozila profi lu ceste,
kako se ne bi oštetili krovni nosači i
njihova pričvršćenja na krovu.
Za prijevoz predmeta dužih od vozi-
la, pridržavajte se važećih propisa u
vašoj zemlji. Za postavljanje poprečnih krovnih no-
sača, upotrijebite četiri brza zatvarača
predviđena za tu svrhu:
)
podignite zaštitne poklopce,
)
na svakoj šipki otvorite poklopce
zatvarača pomoću ključa,
)
postavite sve zatvarače na njihova
mjesta i redom ih pričvrstite na krov,
)
na svakoj šipki zatvorite poklopce
zatvarača pomoću ključa.
Page 215 of 356
11
!
213
PRAKTIČNE INFORMACIJE
"Zaštita":
dodatni tepisi ** , zavjesice kotača, na-
vlake za sjedala prilagođene zračnim
jastucima, zaštitna navlaka za vozilo,
štitnici pragova vrata, prozirne zaštitne
trake za branike...
**
Kako bi se izbjegla svaka moguć-
nost blokiranja papučica:
- pazite na ispravan položaj i dobro
pričvršćenje dodatnog tepiha,
- nikada ne stavljajte više dodatnih
tepiha jedne na druge.
DODATNA OPREMA
Mreža PEUGEOT nudi vam širok izbor
dodatne opreme i originalnih rezervnih
dijelova.
Sva ta oprema i dijelovi testirani su i
odobreni u pogledu pouzdanosti i sigur-
nosti.
Sva oprema i dijelovi prilagođeni su va-
šem vozilu, svi imaju kataloške brojeve i
pokriveni su garancijom PEUGEOT.
"Komfor":
pomoć pri parkiranju, bočne zavjese i
stražnja zavjesa, defl ektori na vratima,
izotermički modul, vješalica na naslo-
nu za glavu, prednji središnji naslon za
ruke, svjetiljka za čitanje, osvježivač
zraka...
*
Krovni prozor obavezno se mora
ugraditi u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Kompleti za preradu
U ponudi su i kompleti za preradu "Entrepri-
se", koji omogućuju preradu gospodarskog
vozila u osobno vozilo i obratno.
"Rješenja za prijevoz":
kadica za prtljažnik, tepih za prtljažnik,
klinovi za prtljažnik, pretinac ispod stra-
žnje police, poprečni krovni nosač, no-
sač bicikla, nosač skija, krovni sanduk,
kuka za vuču, ožičenja...
"Dizajn":
obruč upravljača obložen kožom, alumi-
nijska kugla ručice mjenjača, aluminij-
sko odmorište za nogu, krovni prozor * ,
spojler, aluminijski naplatci, ukrasni po-
klopci kotača, sportska ispušna cijev,
komplet za oblaganje karoserije, kući-
šta retrovizora karbonskog izgleda...
"Sigurnost":
protuprovalni alarm, vijci kotača sa za-
štitom od krađe, sustav pronalaženja
ukradenog vozila, dječje sjedalice i povi-
šenja, alkotester, komplet prve pomoći,
signalni trokut, refl ektirajući sigurnosni
prsluk, rešetka za pse, komplet prednjih
svjetala za maglu, pribor za privremeni
popravak gume, lanci za snijeg, protu-
klizne navlake... Ako se kuka za vuču i njezino
ožičenje ugrađuju izvan mreže
PEUGEOT, obavezno treba pošti-
vati preporuke proizvođača.
Page 216 of 356
11
!
i
i
214
PRAKTIČNE INFORMACIJE
Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez
oznake PEUGEOT, moglo bi doći
do kvara u elektroničkom sustavu
vozila i do prekomjerne potrošnje.
Molimo vas da o tome vodite raču-
na i savjetujemo vam da se obratite
predstavniku marke PEUGEOT koji
će vam prikazati naš katalog opre-
me i pribora.
Ovisno o važećim zakonima u ze-
mlji, refl ektirajući sigurnosni prsluk,
sigurnosni trokut, rezervne žarulje i
rezervni osigurači mogu biti obave-
zna oprema vozila.
"Multimedija":
autoradio, pojačalo, navigacijski sustav,
komplet za telefoniranje bez ruku, zvuč-
nici, DVD uređaj, USB Box, Wi-Fi on
board...
Ugradnja radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom, mo-
žete se obratiti mreži PEUGEOT gdje
ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).
U mreži PEUGEOT možete nabaviti i
sredstva za unutrašnje i vanjsko čišćenje
i održavanje, između ostalog i ekološke
proizvode iz linije "TECHNATURE", re-
zervne tekućine (tekućina za pranje sta-
kla...), olovke i sprejeve za popravke laka
u boji koja točno odgovara vašem vozilu,
rezervne uloške (uložak sa sredstvom
za privremeni popravak gume...), ....
Page 217 of 356
12
215

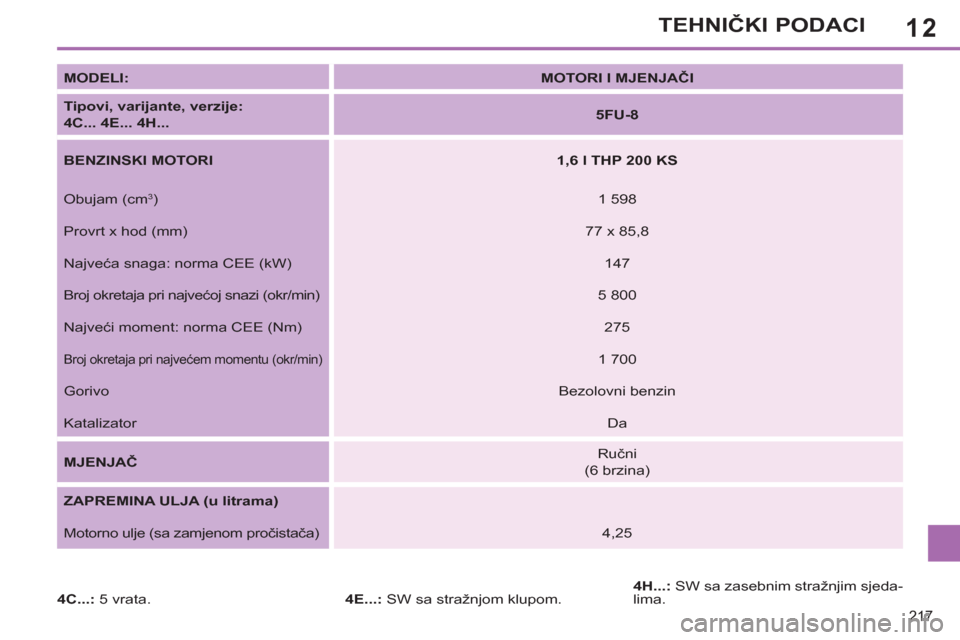

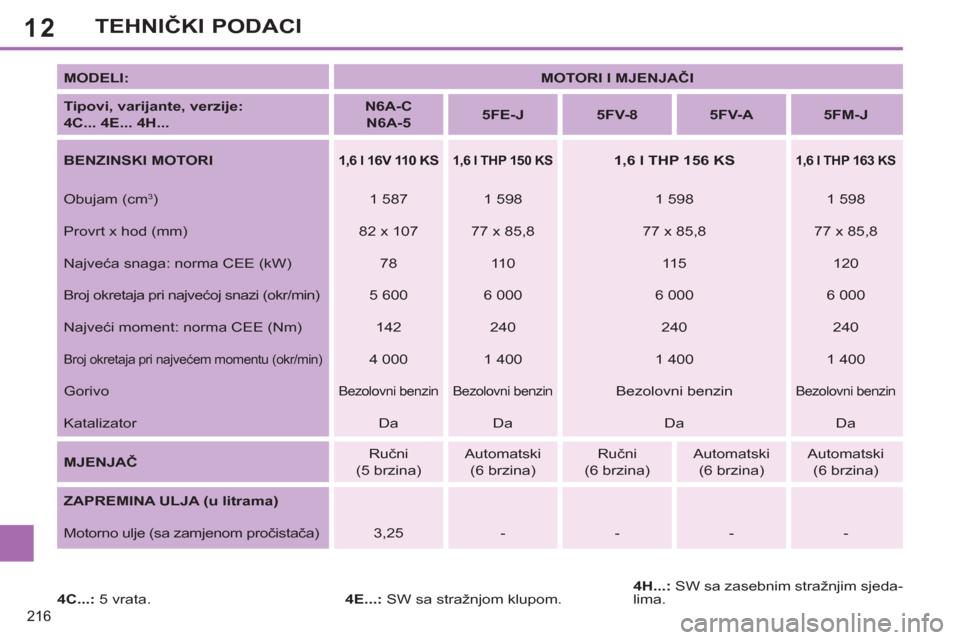

TEHNIČKI PODACI
MODELI:
MOTORI I MJENJAČI
Tipovi, varijante, verzije:
4C...
4E... 4H...
8FR-0
-
5FS-0
-
5FS-9
BENZINSKI MOTORI
1,4 l VTi 98 KS
1,6 l VTi 120 KS
Obujam (cm
3
)
1 397
1 598
Provrt x hod (mm)
77 x 75
77 x 85,8
Najveća snaga: norma CEE (kW)
72
88
Broj okretaja pri najvećoj snazi (okr/min)
6 000
5 660
Najveći moment: norma CEE (Nm)
136
160
Broj okretaja pri najvećem momentu (okr/min)
4 000
4 250
Gorivo
Bezolovni benzin
Bezolovni benzin
Katalizator
Da
Da
MJENJAČ
Ručni
(5 brzina)
Ručni
(5 brzina)
Automatski
(4 brzine)
ZAPREMINA ULJA (u litrama)
Motorno ulje (sa zamjenom pročistača)
-
4,25
4,25
4C...:
5 vrata.
4E...:
SW sa stražnjom klupom.
4H...:
SW sa zasebnim stražnjim sjeda-
lima.
Page 218 of 356
12
216
TEHNIČKI PODACI
MODELI:
MOTORI I MJENJAČI
Tipovi, varijante, verzije:
4C... 4E... 4H...
N6A-C
N6A-5
5FE-J
5FV-8
5FV-A
5FM-J
BENZINSKI MOTORI
1,6 l 16V 110 KS
1,6 l THP 150 KS
1,6 l THP 156 KS
1,6 l THP 163 KS
Obujam (cm 3
)
1 587
1 598
1 598
1 598
Provrt x hod (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Najveća snaga: norma CEE (kW)
78
11 0
115
120
Broj okretaja pri najvećoj snazi (okr/min)
5 600
6 000
6 000
6 000
Najveći moment: norma CEE (Nm)
142
240
240
240
Broj okretaja pri najvećem momentu (okr/min)
4 000
1 400
1 400
1 400
Gorivo
Bezolovni benzin
Bezolovni benzin
Bezolovni benzin
Bezolovni benzin
Katalizator
Da
Da
Da
Da
MJENJAČ
Ručni
(5 brzina)
Automatski
(6 brzina)
Ručni
(6 brzina)
Automatski
(6 brzina)
Automatski
(6 brzina)
ZAPREMINA ULJA (u litrama)
Motorno ulje (sa zamjenom pročistača)
3,25
-
-
-
-
4C...:
5 vrata.
4E...:
SW sa stražnjom klupom.
4H...:
SW sa zasebnim stražnjim sjeda-
lima.
Page 219 of 356
12
217
TEHNIČKI PODACI
MODELI:
MOTORI I MJENJAČI
Tipovi, varijante, verzije:
4C... 4E... 4H...
5FU-8
BENZINSKI MOTORI
1,6 l THP 200 KS
Obujam (cm
3
)
1 598
Provrt x hod (mm)
77 x 85,8
Najveća snaga: norma CEE (kW)
147
Broj okretaja pri najvećoj snazi (okr/min)
5 800
Najveći moment: norma CEE (Nm)
275
Broj okretaja pri najvećem momentu (okr/min)
1 700
Gorivo
Bezolovni benzin
Katalizator
Da
MJENJAČ
Ručni
(6 brzina)
ZAPREMINA ULJA (u litrama)
Motorno ulje (sa zamjenom pročistača)
4,25
4C...:
5 vrata.
4E...:
SW sa stražnjom klupom.
4H...:
SW sa zasebnim stražnjim sjeda-
lima.
Page 220 of 356
12TEHNIČKI PODACI
*
Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
MASE I VUČNA OPTEREĆENJA (u kg)
Benzinski motori
1,4 l VTi
98 KS
1,6 l 16V
110 KS
1,6 l VTi 120 KS
Mjenjač
Ručni
Ručni
Ručni
Automatski
Tipovi, varijante, verzije:
4C...
8FR-0
N6A-C
N6A-5
-
5FS-0
-
5FS-9
- Masa praznog vozila
1 271
1 302
-
1 287
-
1 312
- Masa vozila spremnog za vožnju
1 346
1 377
-
1 362
-
1 387
- Nosivost
509
518
-
528
-
523
- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 780
1 820
-
1 815
-
1 835
- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
2 980
3 020
-
3 315
-
3 085
- Prikolica s kočnicom (u granici MTRA)
na nagibu 10% ili 12%
1 200
1 200
-
1 500
-
1 250
- Prikolica s kočnicom * (s prijenosom
opterećenja u granici MTRA)
1 450
1 450
-
1 500
-
1 500
- Prikolica bez kočnice
670
685
-
680
-
690
- Preporučeno opterećenje na kuki
60
60
-
76
-
60
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.
