Peugeot 308 SW BL 2011 Vodič za korisnike (in Croatian)

12
229
TEHNIČKI PODACI

*

Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

MASE I VUČNA OPTEREĆENJA (u kg)



Dizel motori


2,0 l HDi FAP 150 KS



2,0 l HDi FAP 163 KS



Mjenjač


Ručni



Automatski



Tipovi, varijante, verzije:

4C...


RHE-8



RHH-A




- Masa praznog vozila
1 398
1 428


- Masa vozila spremnog za vožnju
1 473
1 503


- Nosivost
502
532


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 900
1 960


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
3 600
3 460


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 700
1 500


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 700
1 500


- Prikolica bez kočnice
735
750


- Preporučeno opterećenje na kuki
70
66
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

12
230
TEHNIČKI PODACI



* Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako j e vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.

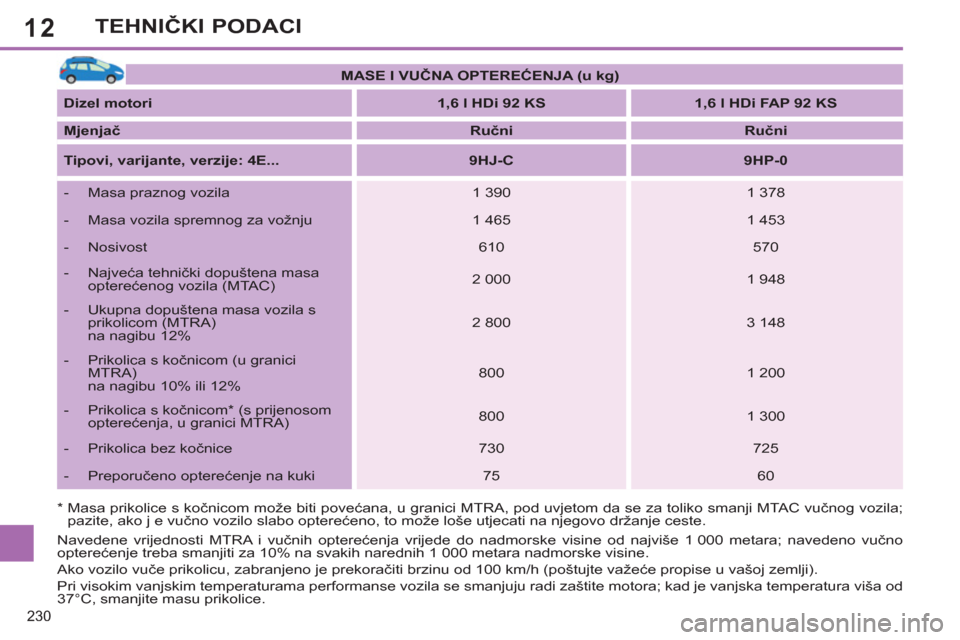

MASE I VUČNA OPTEREĆENJA (u kg)



Dizel motori


1,6 l HDi 92 KS



1,6 l HDi FAP 92 KS



Mjenjač


Ručni



Ručni



Tipovi, varijante, verzije:
4E...


9HJ-C



9HP-0




- Masa praznog vozila
1 390
1 378


- Masa vozila spremnog za vožnju
1 465
1 453


- Nosivost
610
570


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 000
1 948


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
2 800
3 148



- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
800
1 200


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
800
1 300


- Prikolica bez kočnice
730
725


- Preporučeno opterećenje na kuki
75
60
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

12
231
TEHNIČKI PODACI



* Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

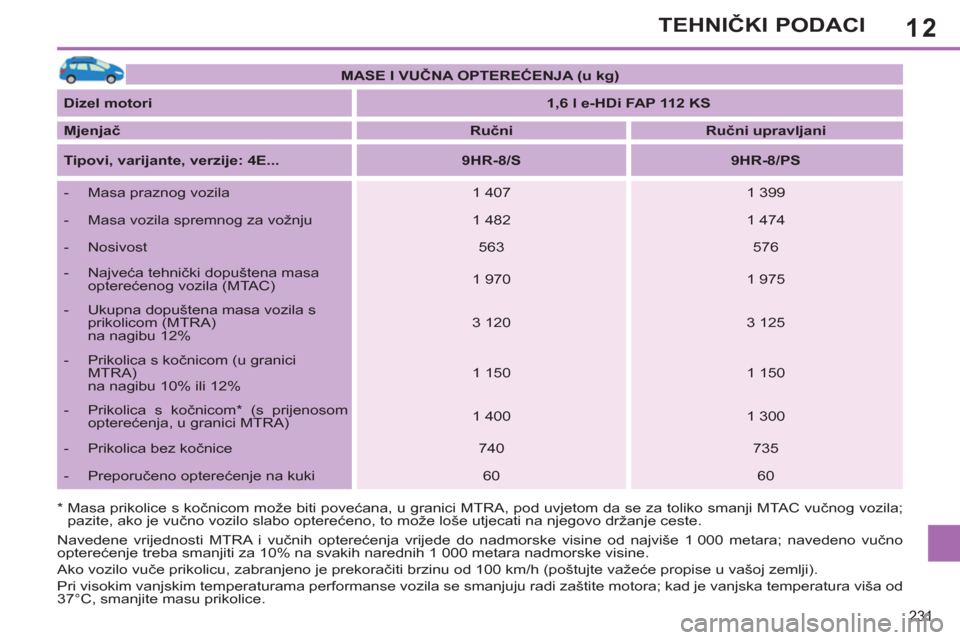

MASE I VUČNA OPTEREĆENJA (u kg)



Dizel motori


1,6 l e-HDi FAP 112 KS



Mjenjač


Ručni



Ručni upravljani



Tipovi, varijante, verzije:
4E...


9HR-8/S



9HR-8/PS




- Masa praznog vozila
1 407
1 399


- Masa vozila spremnog za vožnju
1 482
1 474


- Nosivost
563
576


- Najveća tehnički dopuštena masa
optere
ćenog vozila (MTAC)
1 970
1 975


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
3 120
3 125


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 150
1 150


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 400
1 300


- Prikolica bez kočnice
740
735


- Preporučeno opterećenje na kuki
60
60

12
232
TEHNIČKI PODACI



* Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

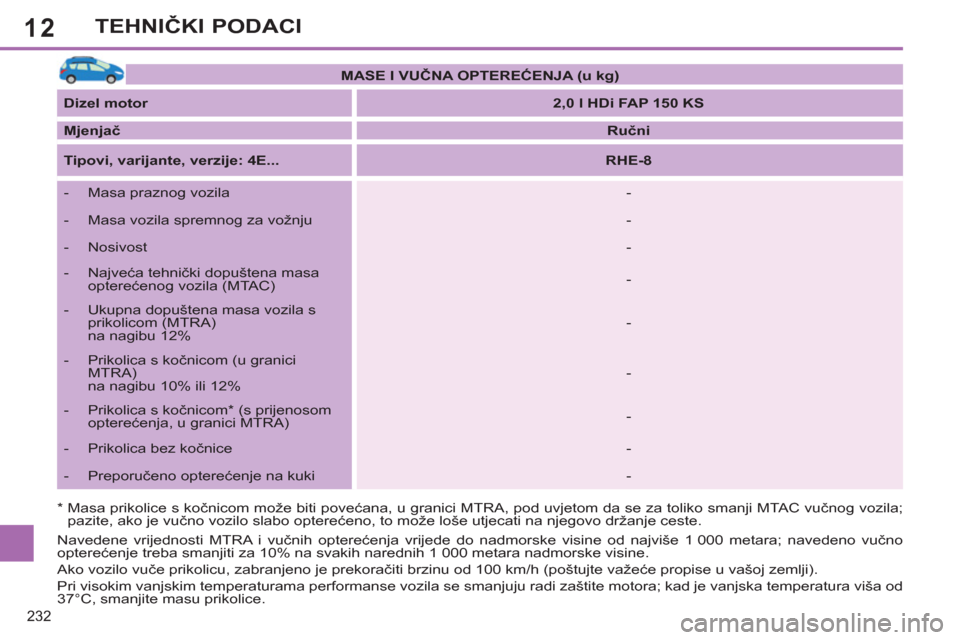

MASE I VUČNA OPTEREĆENJA (u kg)



Dizel motor


2,0 l HDi FAP 150 KS



Mjenjač


Ručni



Tipovi, varijante, verzije:
4E...


RHE-8




- Masa praznog vozila
-


- Masa vozila spremnog za vožnju
-


- Nosivost
-


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
-


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%

-


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
-


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
-


- Prikolica bez kočnice
-


- Preporučeno opterećenje na kuki
-

12
233
TEHNIČKI PODACI



* Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

MASE I VUČNA OPTEREĆENJA (u kg)



Dizel motori


1,6 l HDi 92 KS



1,6 l HDi FAP 92 KS



Mjenjač


Ručni



Ručni



Tipovi, varijante, verzije:
4H...


9HJ-C



9HP-0




- Masa praznog vozila
1 460
1 430


- Masa vozila spremnog za vožnju
1 535
1 505


- Nosivost
640
670


- Najveća tehnič
ki dopuštena masa
opterećenog vozila (MTAC)
2 100
2 100


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
2 900
3 100


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
800
1 000


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
800
1 200


- Prikolica bez kočnice
750
750


- Preporučeno opterećenje na kuki
75
60

12
234
TEHNIČKI PODACI

*

Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

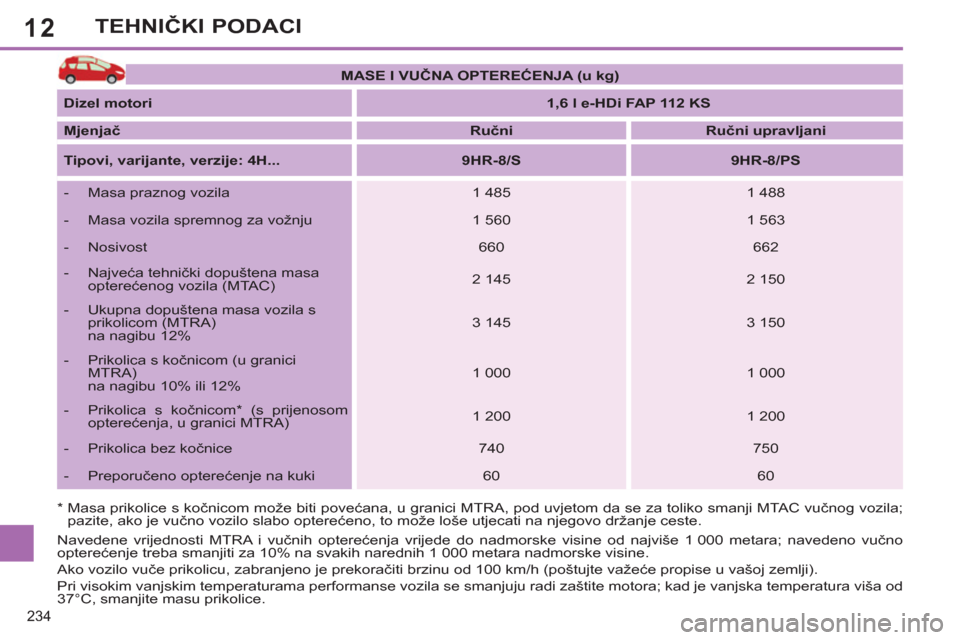

MASE I VUČNA OPTEREĆENJA (u kg)



Dizel motori


1,6 l e-HDi FAP 112 KS



Mjenjač


Ručni



Ručni upravljani



Tipovi, varijante, verzije:
4H...


9HR-8/S



9HR-8/PS




- Masa praznog vozila
1 485
1 488


- Masa vozila spremnog za vožnju
1 560
1 563


- Nosivost
660
662


- Najveća tehnički dopuštena masa
optere
ćenog vozila (MTAC)
2 145
2 150


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
3 145
3 150


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 000
1 000


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 200
1 200


- Prikolica bez kočnice
740
750


- Preporučeno opterećenje na kuki
60
60

12
235
TEHNIČKI PODACI

*

Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1 000 metara; navedeno vučno
opterećenje treba smanjiti za 10% na svakih narednih 1 000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

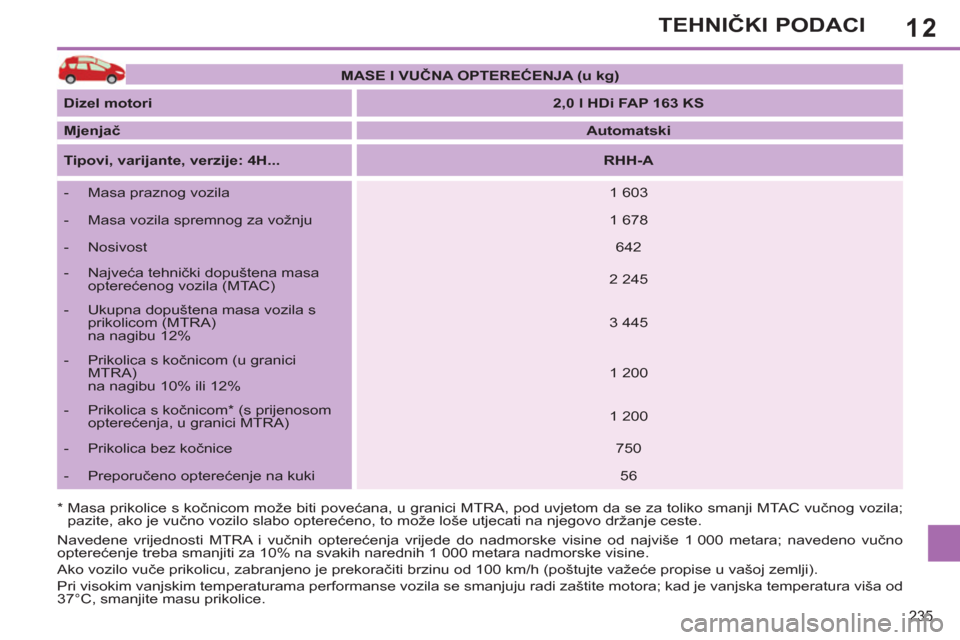

MASE I VUČNA OPTEREĆENJA (u kg)



Dizel motori


2,0 l HDi FAP 163 KS



Mjenjač


Automatski



Tipovi, varijante, verzije:
4H...


RHH-A




- Masa praznog vozila
1 603


- Masa vozila spremnog za vožnju
1 678


- Nosivost
642


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 245


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
3 445


- Prikolica s kočnicom (u granici
MTRA)
na nagibu 10% ili 12%
1 200


- Prikolica s kočnicom * (s prijenosom
opterećenja, u granici MTRA)
1 200


- Prikolica bez kočnice
750


- Preporučeno opterećenje na kuki
56

12
236
TEHNIČKI PODACI

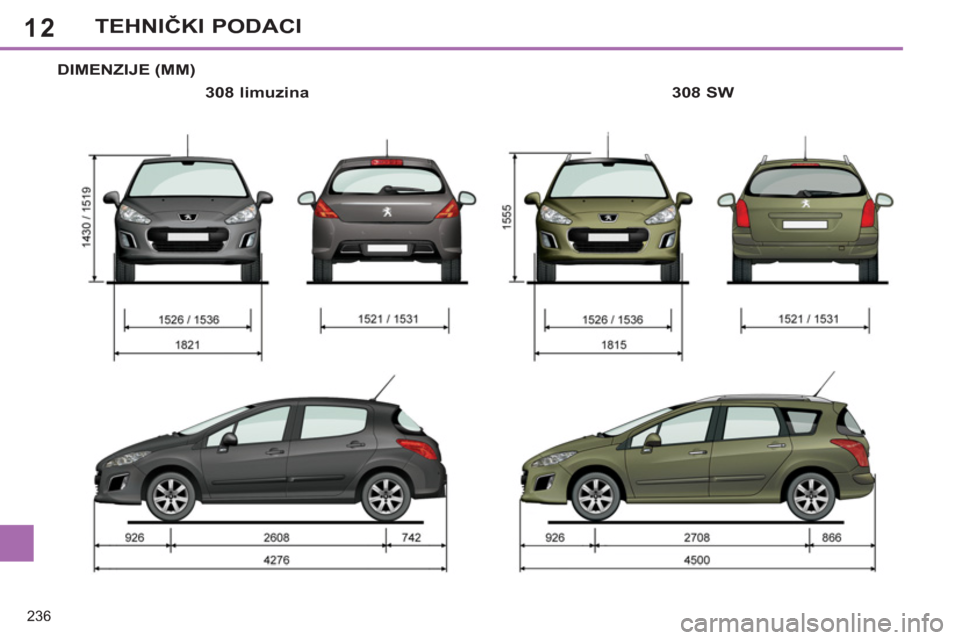

DIMENZIJE (MM)

308 limuzina
308 SW

12
i
237
TEHNIČKI PODACI

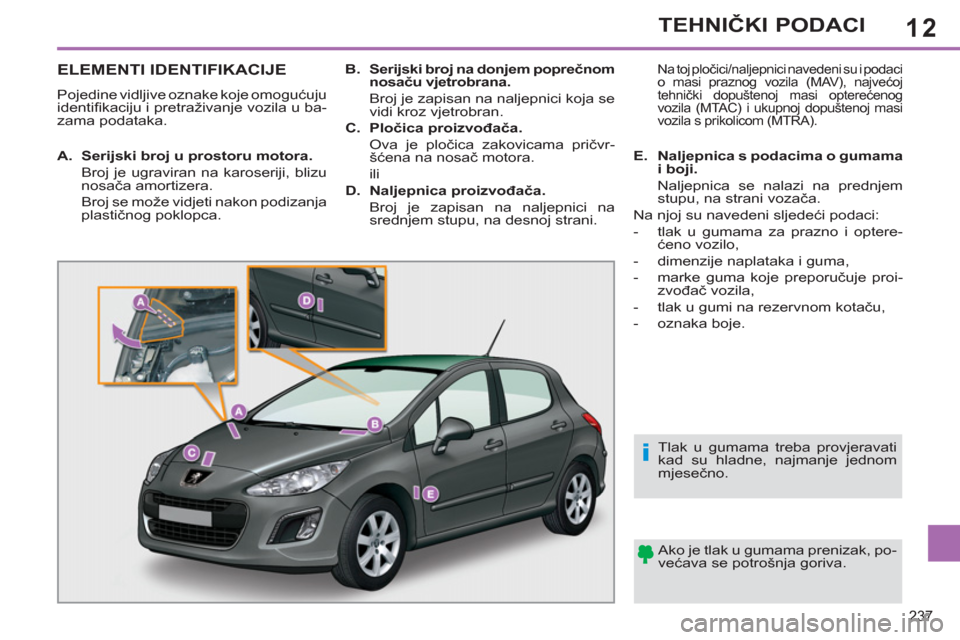

ELEMENTI IDENTIFIKACIJE

Pojedine vidljive oznake koje omogućuju
identifi kaciju i pretraživanje vozila u ba-
zama podataka.
Ako je tlak u gumama prenizak, po-
većava se potrošnja goriva.
Tlak u gumama treba provjeravati
kad su hladne, najmanje jednom
mjesečno.


A.
Serijski broj u prostoru motora.


Broj je ugraviran na karoseriji, blizu
nosača amortizera.
Broj se može vidjeti nakon podizanja
plastičnog poklopca.
B.
Serijski broj na donjem poprečnom
nosaču vjetrobrana.

Broj je zapisan na naljepnici koja se
vidi kroz vjetrobran.

C.
Pločica proizvođača.


Ova je pločica zakovicama pričvr-
šćena na nosač motora.
ili

D.
Naljepnica proizvođača.


Broj je zapisan na naljepnici na
srednjem stupu, na desnoj strani.
Na toj pločici/naljepnici navedeni su i podaci
o masi praznog vozila (MAV), najvećoj
tehnički dopuštenoj masi opterećenog
vozila (MTAC) i ukupnoj dopuštenoj masi
vozila s prikolicom (MTRA).

E.
Naljepnica s podacima o gumama
i boji.


Naljepnica se nalazi na prednjem
stupu, na strani vozača.
Na njoj su navedeni sljedeći podaci:


- tlak u gumama za prazno i optere-
ćeno vozilo,

- dimenzije naplataka i guma,

- marke guma koje preporučuje proi-
zvođač vozila,

- tlak u gumi na rezervnom kotaču,

- oznaka boje.

12
238
TEHNIČKI PODACI
