199
4008_cs_Chap08_En-cas-de panne_ed01-2016

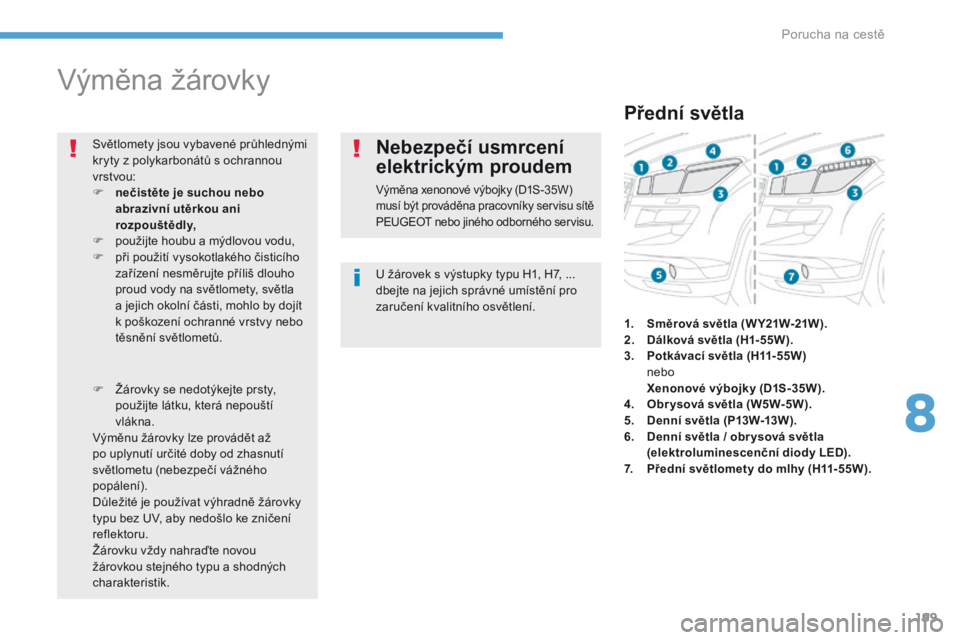

Výměna žárovky
U žárovek s výstupky typu H1, H7, ...
dbejte na jejich správné umístění pro
zaručení kvalitního osvětlení.
Světlomety jsou vybavené průhlednými
kryty z polykarbonátů s ochrannou
vrstvou:
F

n

ečistěte je suchou nebo
abrazivní utěrkou ani
rozpouštědly,
F

p

oužijte houbu a mýdlovou vodu,
F

p

ři použití vysokotlakého čisticího
zařízení nesměrujte příliš dlouho
proud vody na světlomety, světla
a jejich okolní části, mohlo by dojít
k poškození ochranné vrstvy nebo
těsnění světlometů.
F

Ž

árovky se nedotýkejte prsty,
použijte látku, která nepouští
vlákna.
Výměnu žárovky lze provádět až
po uplynutí určité doby od zhasnutí
světlometu (nebezpečí vážného
popálení).
Důležité je používat výhradně žárovky
typu bez UV, aby nedošlo ke zničení
reflektoru.
Žárovku vždy nahraďte novou
žárovkou stejného typu a shodných
charakteristik.
Nebezpečí usmrcení
elektrickým proudem
Výměna xenonové výbojky (D1S-35W)
musí být prováděna pracovníky servisu sítě
PEUGEOT nebo jiného odborného servisu.
Přední světla
1. Směrová světla ( W Y21W-21W ).
2. D álková světla (H1-55W).
3.
P

otkávací světla (H11-55W)
ne

bo


Xe
nonové výbojky (D1S-35W).
4.
O

br ysová světla (W5W-5W).
5.
D

enní světla (P13W-13W).
6.
D

enní světla / obr ysová světla
(elektroluminescenční diody LED).
7.
P

řední světlomety do mlhy (H11-55W).
8
Porucha na cestě

200
4008_cs_Chap08_En-cas-de panne_ed01-2016

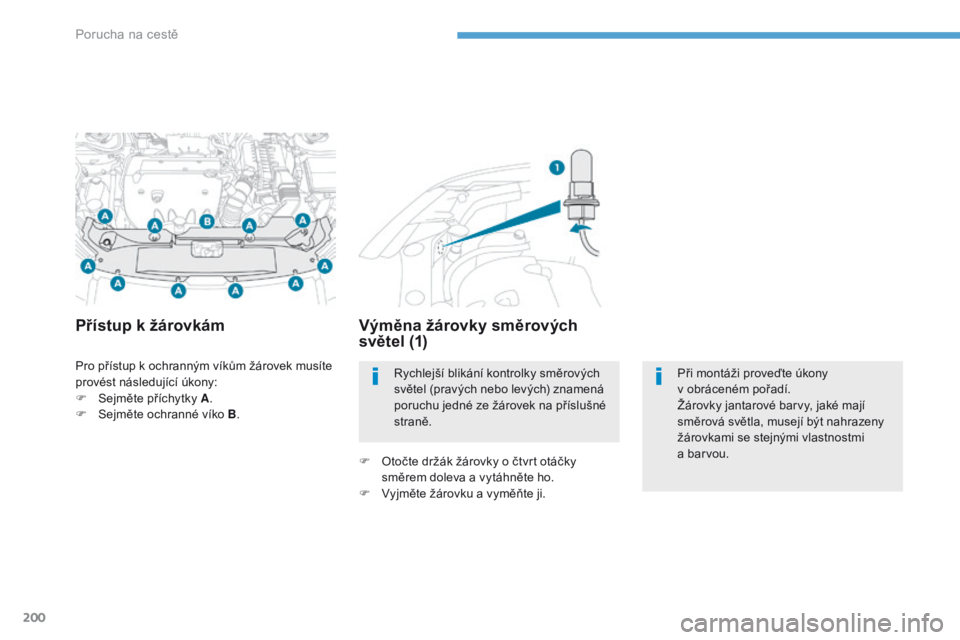

Pro přístup k ochranným víkům žárovek musíte
provést následující úkony:
F
S
ejměte příchytky A .
F

S
ejměte ochranné víko B.
Přístup k žárovkám Výměna žárovky směrových
světel (1)
F Otočte držák žárovky o čtvrt otáčky
směrem doleva a vytáhněte ho.
F

V
yjměte žárovku a vyměňte ji.Rychlejší blikání kontrolky směrových
světel (pravých nebo levých) znamená
poruchu jedné ze žárovek na příslušné
straně.
Při montáži proveďte úkony
v obráceném pořadí.
Žárovky jantarové barvy, jaké mají
směrová světla, musejí být nahrazeny
žárovkami se stejnými vlastnostmi
a barvou.
Porucha na cestě

201
4008_cs_Chap08_En-cas-de panne_ed01-2016
Výměna žárovky obrysových
světel (4)
F Sejměte ochranný plastový kryt.
F O točte držák žárovky směrem doleva
a
vytáhněte ho.
F

S
tlačte západku na spodní straně
a
vytáhněte žárovku s její objímkou.
F

V
yměňte žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Výměna žárovek dálkových
světel (2)
F Otočte držák žárovky o čtvrt otáčky směrem doleva a vyjměte ho.
F

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Výměna denních / obrysových
světel (elektroluminescenční
diody LED) (6)
Přejete-li si provést výměnu tohoto typu
osvětlení s diodami, obraťte se na servisní síť
PEUGEOT nebo na jiný odborný servis.
Výměna žárovek potkávacích
světel (3)
V případě potřeby výměny těchto žárovek se
obraťte na servis sítě PEUGEOT nebo na jiný
odborný servis.
Pro výměnu těchto žárovek se obraťte na
servisní síť PEUGEOT nebo na jiný odborný
servis.
Výměna světlometů do mlhy (7) /
denních světel (5)
8
Porucha na cestě

202
4008_cs_Chap08_En-cas-de panne_ed01-2016

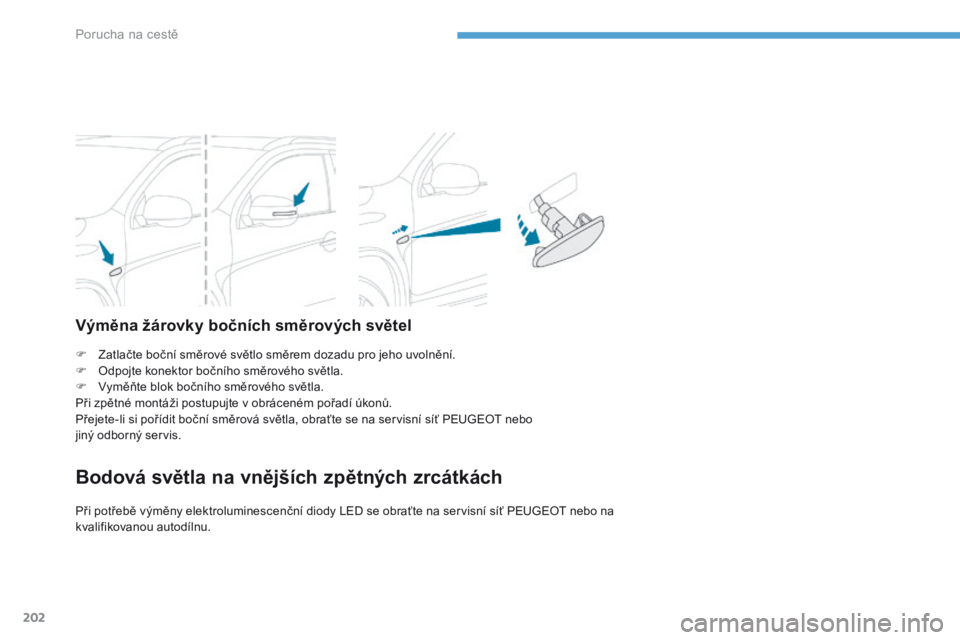

F Zatlačte boční směrové světlo směrem dozadu pro jeho uvolnění.
F O dpojte konektor bočního směrového světla.
F

V
yměňte blok bočního směrového světla.
Při zpětné montáži postupujte v obráceném pořadí úkonů.
Přejete-li si pořídit boční směrová světla, obraťte se na servisní síť PEUGEOT nebo
jiný odborný servis.
Výměna žárovky bočních směrových světel
Bodová světla na vnějších zpětných zrcátkách
Při potřebě výměny elektroluminescenční diody LED se obraťte na servisní síť PEUGEOT nebo na
kvalifikovanou autodílnu.
Porucha na cestě

203
4008_cs_Chap08_En-cas-de panne_ed01-2016

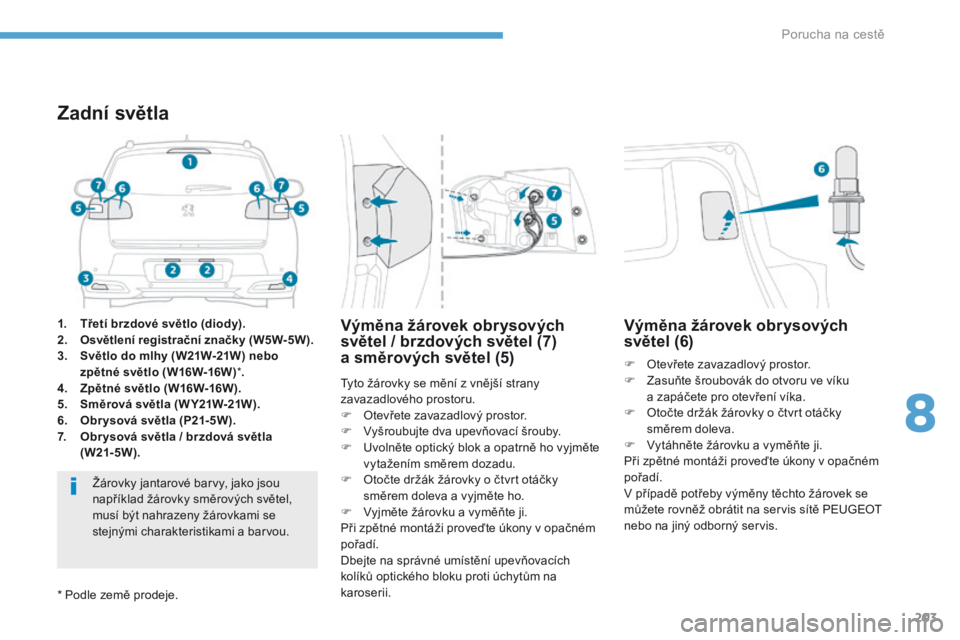

1. Třetí brzdové světlo (diody).
2. Osvětlení registrační značky (W5W-5W).
3.
S

větlo do mlhy (W21W-21W) nebo
zpětné světlo (W16W-16W) *.
4.
Z

pětné světlo (W16W-16W).
5.
S

měrová světla (W Y21W-21W).
6.
O

br ysová světla (P21-5W).
7.
O

br ysová světla / brzdová světla
(W21-5W).
Zadní světla
Žárovky jantarové barvy, jako jsou
například žárovky směrových světel,
musí být nahrazeny žárovkami se
stejnými charakteristikami a barvou. Tyto žárovky se mění z vnější strany
zavazadlového prostoru.
F

O
tevřete zavazadlový prostor.
F
V
yšroubujte dva upevňovací šrouby.
F
U
volněte optický blok a opatrně ho vyjměte
vytažením směrem dozadu.
F O točte držák žárovky o čtvrt otáčky
směrem doleva a vyjměte ho.
F

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži proveďte úkony v opačném
pořadí.
Dbejte na správné umístění upevňovacích
kolíků optického bloku proti úchytům na
karoserii.
Výměna žárovek obrysových
světel / brzdových světel (7)
a
směrových světel (5)
F Otevřete zavazadlový prostor.
F Z asuňte šroubovák do otvoru ve víku
a
zapáčete pro otevření víka.
F

O
točte držák žárovky o čtvrt otáčky
směrem doleva.
F

V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži proveďte úkony v opačném
pořadí.
V případě potřeby výměny těchto žárovek se
můžete rovněž obrátit na servis sítě PEUGEOT
nebo na jiný odborný servis.
Výměna žárovek obrysových
světel (6)
* Podle země prodeje.
8
Porucha na cestě

204
4008_cs_Chap08_En-cas-de panne_ed01-2016

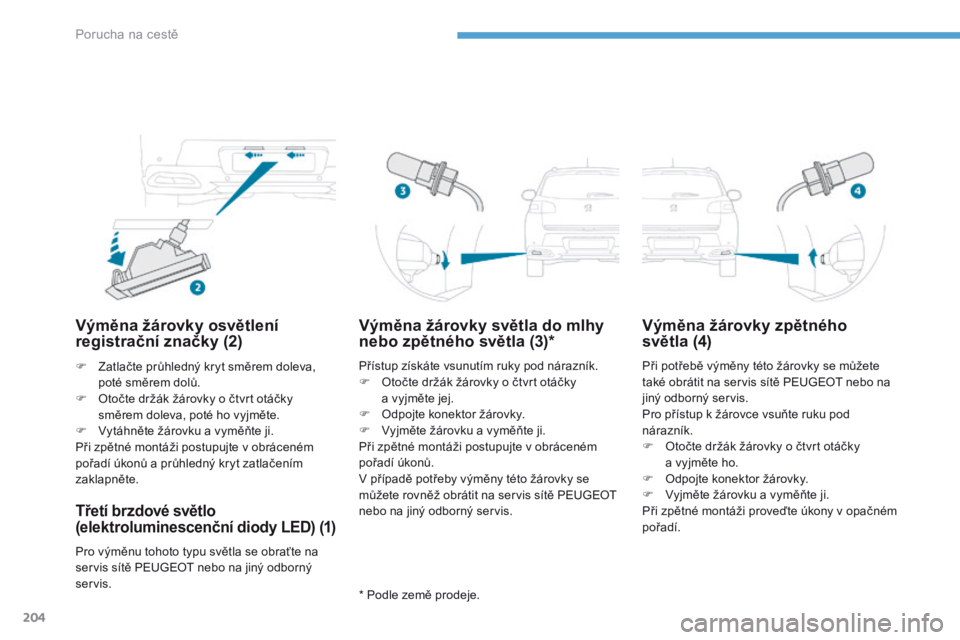

Výměna žárovky osvětlení
registrační značky (2)
F Zatlačte průhledný kryt směrem doleva, poté směrem dolů.
F

O
točte držák žárovky o čtvrt otáčky
směrem doleva, poté ho vyjměte.
F

V
ytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů a průhledný kryt zatlačením
zaklapněte.
Třetí brzdové světlo
(elektroluminescenční diody LED) (1)
Pro výměnu tohoto typu světla se obraťte na
servis sítě PEUGEOT nebo na jiný odborný
servis.
Výměna žárovky světla do mlhy
nebo zpětného světla (3)*
* Podle země prodeje.
Výměna žárovky zpětného
světla (4)
Přístup získáte vsunutím ruky pod nárazník.
F O točte držák žárovky o čtvrt otáčky
a
vyjměte jej.
F

O
dpojte konektor žárovky.
F

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
V případě potřeby výměny této žárovky se
můžete rovněž obrátit na servis sítě PEUGEOT
nebo na jiný odborný servis. Při potřebě výměny této žárovky se můžete
také obrátit na servis sítě PEUGEOT nebo na
jiný odborný servis.
Pro přístup k žárovce vsuňte ruku pod
nárazník.
F

O
točte držák žárovky o čtvrt otáčky
a
vyjměte ho.
F

O
dpojte konektor žárovky.
F

V
yjměte žárovku a vyměňte ji.
Při zpětné montáži proveďte úkony v opačném
pořadí.
Porucha na cestě

205
4008_cs_Chap08_En-cas-de panne_ed01-2016
Výměna pojistky
Pinzeta pro vytažení pojistek a náhradní
pojistky jsou umístěné v pojistkové skříňce
v motorovém prostoru.
Přístup:
F

O
tevřete kapotu.
V

íce informací o Kapotě motoru naleznete
v příslušné rubrice.
F

U
volněte víko a sejměte ho.
F

Vy
jměte pinzetu.
F

V
íko pečlivě uzavřete, aby byla zajištěna
těsnost pojistkové skříňky.
Přístup k pomůckám
Před výměnou pojistky je nutno zjistit příčinu
závady a opravit ji.
F

O
věř te, že se spínací skříňka nachází
v
poloze „ LOCK“ nebo že je vozidlo
v
režimu „ OFF“.
F

Z
jistěte, která pojistka je vadná,
prohlédnutím stavu jejího vlákna.
F

P
ro vytažení pojistky z uložení použijte
k
tomu určenou pinzetu.
F

V
adnou pojistku nahraďte vždy pojistkou
se stejnou proudovou hodnotou.
F

O
věř te soulad mezi číslem vyraženým na
skříňce, hodnotou vyraženou na horní části
pojistky a následujícími tabulkami.
Výměna pojistky
Dobrá Vadná
PEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce, způsobené
montáží doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a není
nainstalováno podle jejích pokynů,
zvláště pokud celková spotřeba
dodatečně zapojených přístrojů
překročí 10 miliampér. Elektrický obvod vozidla je koncipován
tak, aby mohl pracovat s vybavením
montovaným sériově nebo na přání.
Před instalováním dalšího vybavení
nebo elektrických doplňků do vozidla
se poraďte s pracovníky servisní sítě
PEUGEOT nebo jiného odborného
servisu. Výměna pojistky, která není zmíněna
v níže uvedených tabulkách, může
způsobit vážné poškození funkcí
vozidla. Obraťte se na servis sítě
PEUGEOT nebo na jiný odborný servis.
8
Porucha na cestě

206
4008_cs_Chap08_En-cas-de panne_ed01-2016
Pojistky v palubní desce
Pojistková skříňka je umístěná ve spodní části
palubní desky (na levé straně).
Přístup k pojistkám
F Uvolněte víko a úplně ho sejměte přitažením směrem k sobě. Č. pojistky
Proud Funkce
1* 30 AVentilátor větrání v kabině.
2 15 ABrzdová světla, třetí brzdové světlo.
3 10 AZadní světlo do mlhy.
4 30 AStěrač čelního skla, ostřikovač.
6 20 ACentrální zamykání, elektricky ovládaná vnější zpětná zrcátka.
7 15 AAutorádio, telematika, jednotka USB, sada hands-free pro telefon.
8 7,5 ADálkové ovládání zamykání, počítač klimatizace, přístrojová
deska, elektrické ovládání oken, snímač deště a světelné
intenzity, alarm, panel s ovladači, ovladače pod volantem.
9 15 AOsvětlení kabiny a přístrojové desky.
10 15 AVýstražná světla.
11 15 AStěrač zadního okna.
12 7,5 APřístrojová deska, vícefunkční obrazovka, parkovací asistent,
vyhřívání sedadel, odmrazování zadního okna, elektrická
posuvná clona, automatické seřizování sklonu světlometů.
13 15 AZapalovač cigaret, elektrická zásuvka.
15 20 AElektrická posuvná clona.
16 10 AVnější zpětná zrcátka, autorádio.
Porucha na cestě

207
4008_cs_Chap08_En-cas-de panne_ed01-2016
* Maxi pojistky jsou doplňkovou ochranou elektrických systémů. Všechny zásahy na maxi pojistkách musí být prováděny servisem sítě PEUGEOT nebo jiným odborným servisem.
Č. pojistky
Proud Funkce
18 7,5 AZpětné(á) světlo(a).
19 15 AElektrická zásuvka pro připojení doplňků.
20* 30 AElektrické ovládání oken.
21* 30 AOdmrazování zadního okna.
22 7,5 AOdmrazování vnějších zpětných zrcátek.
24 25 AElektrické seřizování sedadla řidiče a spolujezdce.
25 30 AVyhřívání sedadel.
8
Porucha na cestě

208
4008_cs_Chap08_En-cas-de panne_ed01-2016
Pojistky v motorovém
prostoru
Přístup k pojistkám
F Uvolněte víko a úplně ho sejměte.Č. pojistky
Proud Funkce
1 15 APřední světlomety do mlhy.
4 10 AZvukové výstražné zařízení.
5 7,5 AAlternátor.
6 20 AOstřikovače světlometů.
7 10 AKlimatizace.
9 20 AAlarm.
10 15 AOdmrazování - stěrače.
11 -Nepoužitá.
12 -Nepoužitá.
Pojistková skříňka je umístěná v motorovém
prostoru (na levé straně).
