Peugeot 406 Break 2003 Betriebsanleitung (in German)

17-02-2003
DIE WARTUNG IHRES 40621
Automatikgetriebe-…lstand alle 60 000 km. Austausch der
BremsflŸssigkeit alle 2 Jahre oder alle 60 000 km.
Beim Motoršlwechsel mŸssen teilsynthetische …le verwendet werden. Es kšnnen
jedoch auch vollsynthetische …le oder Energiespar-…le verwendet werden.Zwischendurchsicht.
DER WARTUNGSZYKLUS IHRES 406 MIT BENZINMOTOR
V6 Einspritzer 24V: Wartung alle 30 000 km oder alle 2 Jahre
Garantie-Inspektion bei 10 000 km oder nach 6 Monaten*
Von ihrer DurchfŸhrung hŠngt die
Garantieleistung ab.
+ Austausch Luftfilter
+ Austausch Kraftstofffilter
+ Austausch Luftfilter
+ Austausch Kraftstofffilter
* Je nachdem, welche Grenze als erstes erreicht wird.120 000 150 000 180 000 210 000 240 000
KILOMETERSTAND 30 000 60 000 90 000

17-02-2003
DIE WARTUNG IHRES 406
22
Kontrolle des
…lstandsbei Automatikgetriebe alle 60 000 km.
Austausch der BremsflŸssigkeit alle 2 Jahre oder alle 60 000 km.
Beim Motoršlwechsel dŸrfen nur synthetische …le (mindestens teilsynthetische
…le) oder Energiesparšle verwendet werden.
Achtung: Nur …l der QualitŠt 5W 40 beim 2,2 l HDI Motor verwenden. Zwischendurchsicht
DER WARTUNGSZYKLUS IHRES 406 TURBODIESEL HDI
Wartung alle 20 000 km oder alle 2 Jahre
Garantie-Inspektion bei 10 000 km oder nach 6 Monaten*.
Von ihrer DurchfŸhrung
hŠngt die Garantieleistung ab.
+ Wartung Partikelfilter
(au§er 2,0 l HDI 90 PS)
* Je nachdem, welche Grenze als erstes erreicht wird
KILOMETERLEISTUNG20 000 40 000 60 000 80 000
100 000 120 000 140 000 160 000 180 000

17-02-2003
VERSION F†R BIVALENTEN BETRIEB MIT BENZIN/LPG171
Austausch des
Steuerzahnriemens : Wenden Sie sich an einen PEUGEOT-VertragshŠndler.Austausch des LPG-Filters alle 60 000 km oder 2 Jahre.
Austausch der BremsflŸssigkeit alle 2 Jahre oder 60 000 km.
Beim Motoršlwechsel mŸssen mindestens teilsynthetische …le verwendet werden; es
kšnnen jedoch auch vollsynthetische …le oder Energiesparšle verwendet werden. Zwischendurchsicht
KILOMETERLEISTUNG15 000/135 000 30 000/150 000 45 000/165 000 60 000/180 000
75 000/195 000 90 000/210 000 105 000/225 000 120 000/240 000
DER WARTUNGSZYKLUS IHRES 406 MIT BENZIN-/LPG-MOTOR
Wartung alle 30 000 km oder 2 Jahre + LPG-Kontrollen alle 15 000 km oder einmal im Jahr
Garantie-Inspektion bei
10 000 km oder nach 6 Monaten* Von ihrer DurchfŸhrung
hŠngt die Garantieleistung ab.
+ LPG-Kontrollen
+ Austausch des LPG-Filters
+ LPG-Kontrollen
+ Austausch des LPG-Filters
* Je nachdem, welche Grenze als erstes erreicht wird. + LPG-Kontrollen
+ LPG-Kontrollen
+ LPG-Kontrollen
+ LPG-Kontrollen + LPG-Kontrollen
+ LPG-Kontrollen

17-02-2003
DIE WARTUNG IHRES 40623

Unter allen Fahrbedingungen oBei besonderen Bedingungen * Je nach Bestimmung
WARTUNGSTUFE A UND C, ZWISCHENDURCHSICHT
- …lfilter- Kraftstofffilter (Benzinmotor)- Kraftstofffilter-Einsatz (Dieselmotor)- Luffilter-Einsatz- ZŸndkerzen (Benzinmotor) HPIHPI
- FunktionstŸchtigkeit der Licht- und Signalanlage- Zustand der Scheiben, Scheinwerfer, Streuscheiben der Leuchten und RŸckspiegel- Hupe- SpritzdŸsen der Scheibenwaschanlage- Zustand der ScheibenwischerblŠtter- Zustand und Spannung der Keilriemen der Zusatzaggregate- Wirksamkeit der HandFeststell- Dichtigkeit und Zustand der Hydrauliksysteme (SchlŠuche, GehŠuse und …lwanne)- Zustand der Gummimanschetten- Verschlei§ der vorderen/hinteren BremsbelŠge (Scheibenbremsen) o- Zustand, Spiel der Naben, Spurstangen, Kugelgelenke, Silentbuchsen- Dichtigkeit der Sto§dŠmpfer- Verschlei§ der hinteren BremsbelŠge (Trommelbremsen)- Reifenzustand und Reifendruck (einschlie§lich Ersatzrad)- Abgasuntersuchung gemŠ§ geltender Gesetzgebung (Benzinmotor)- Abgasuntersuchung (Dieselmotor)- Innenraumfilter (je nach Ausstattung)o- Sichtkontrolle des gesamten Fahrzeugs
WECHSEL
AUSTAUSCH
F†LLST€NDE
KONTROLLEN

PROBEFAHRT AUF DER STRASSE
Stufe
Wartungsarbeiten Bezeichnung der WartungsarbeitenGarantie-Inspektion ACZwischendurchsicht- Motoršlwechsel- EntlŸften des Kraftstofffilters (Dieselmotor)
- Motoršl (kontrollieren + nachfŸllen)- Getriebešl mechanisches Getriebe (kontrollieren + nachfŸllen)- Batterie (kontrollieren + nachfŸllen) bei abnehmbarem Verschlussstopfen - Front- und Heckscheibenanlage (kontrollieren + nachfŸllen) - KŸhlflŸssigkeit (kontrollieren + nachfŸllen)- BremsflŸssigkeit (kontrollieren + nachfŸllen)- FlŸssigkeit Servolenkung (kontrollieren + nachfŸllen je nach Ausstattung)

17-02-2003
(1) MindestgŸteklasse: Benzinmotoren: ACEA A3 und API SH/SJ; Dieselmotor: ACEA B3 und API CF/CDACEA = Association des Constructeurs EuropŽens Automobiles - API= American Petroleum Institute.
Bei der Verwendung von Motoršl, das nicht der Norm ACEA A3-B3 entspricht, gilt der Wartungsplan fŸr "Besondere Einsatzbedingungen", bei dem die WartungsabstŠnde kŸrzer sind.
Verwenden Sie fŸr die Turbodiesel HDI mit Partikelfilter ausschlie§lich synthetisches …l der QualitŠt 5W 40. *Das Energiesparšl kann nicht fŸr den 2,2 Liter 16V Benzinmotor und die Turbodiesel HDI mit Partikelfilter verwendet werden.

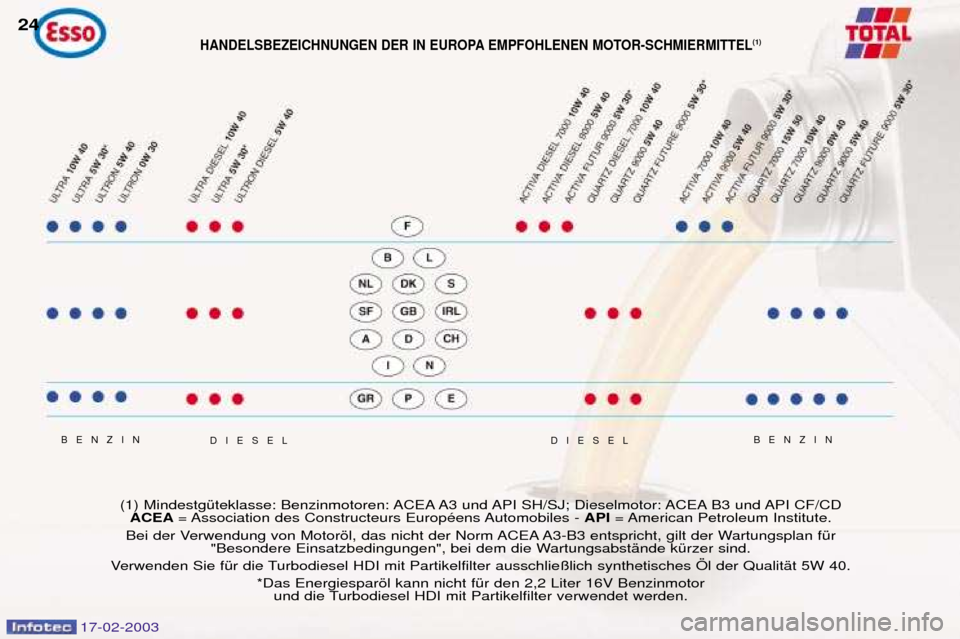

HANDELSBEZEICHNUNGEN DER IN EUROPA EMPFOHLENEN MOTOR-SCHMIERMITTEL(1)
BENZIN BENZIN24
DIESELDIESEL

17-02-2003
25
DIE WARTUNG IHRES 406

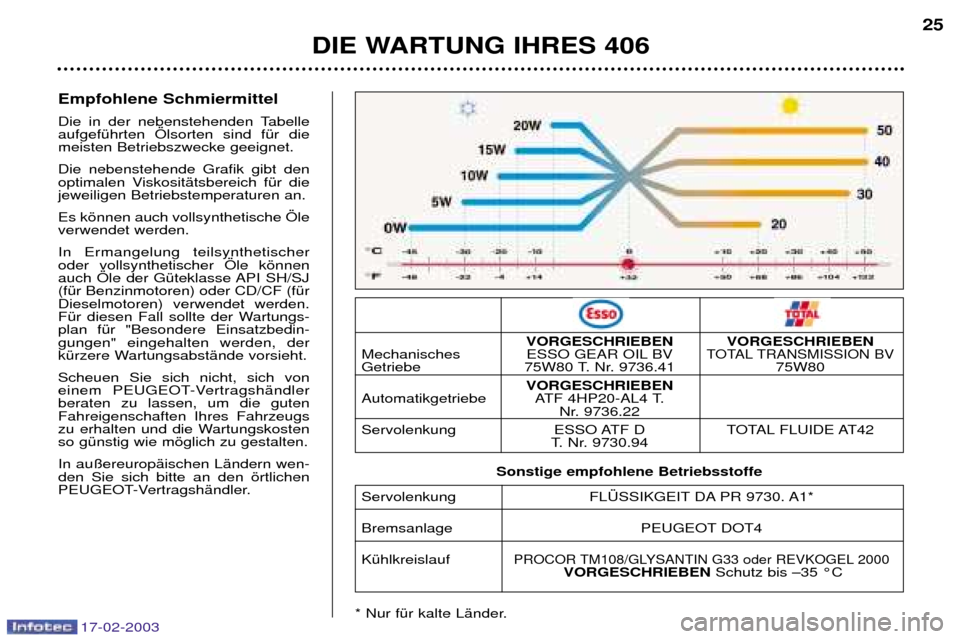

Empfohlene Schmiermittel
Die in der nebenstehenden Tabelle aufgefŸhrten …lsorten sind fŸr diemeisten Betriebszwecke geeignet. Die nebenstehende Grafik gibt den
optimalen ViskositŠtsbereich fŸr diejeweiligen Betriebstemperaturen an. Es kšnnen auch vollsynthetische …le verwendet werden. In Ermangelung teilsynthetischer oder vollsynthetischer …le kšnnen
auch …le der GŸteklasse API SH/SJ(fŸr Benzinmotoren) oder CD/CF (fŸrDieselmotoren) verwendet werden.
FŸr diesen Fall sollte der Wartungs-plan fŸr "Besondere Einsatzbedin-gungen" eingehalten werden, der
kŸrzere WartungsabstŠnde vorsieht. Scheuen Sie sich nicht, sich von
einem PEUGEOT-VertragshŠndlerberaten zu lassen, um die gutenFahreigenschaften Ihres Fahrzeugs
zu erhalten und die Wartungskostenso gŸnstig wie mšglich zu gestalten. In au§ereuropŠischen LŠndern wen- den Sie sich bitte an den šrtlichen
PEUGEOT-VertragshŠndler.
VORGESCHRIEBEN VORGESCHRIEBEN
Mechanisches ESSO GEAR OIL BVTOTAL TRANSMISSION BVGetriebe 75W80 T. Nr. 9736.41 75W80
VORGESCHRIEBEN
Automatikgetriebe ATF 4HP20-AL4 T. Nr. 9736.22
Servolenkung ESSO ATF D TOTAL FLUIDE AT42 T. Nr. 9730.94
Servolenkung FL†SSIKGEIT DA PR 9730. A1*
Bremsanlage PEUGEOT DOT4KŸhlkreislauf
PROCOR TM108/GLYSANTIN G33 oder REVKOGEL 2000VORGESCHRIEBENSchutz bis Ð35 ¡C
* Nur fŸr kalte LŠnder.Sonstige empfohlene Betriebsstoffe

17-02-2003

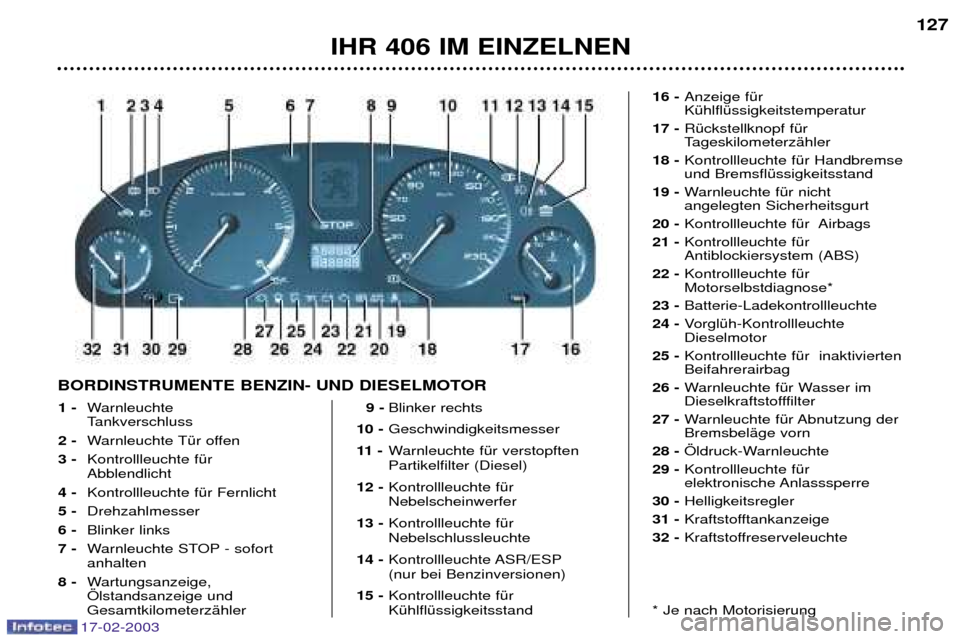

BORDINSTRUMENTE BENZIN- UND DIESELMOTOR1 - Warnleuchte
Tankverschluss
2 - Warnleuchte TŸr offen
3 - Kontrollleuchte fŸr Abblendlicht
4 - Kontrollleuchte fŸr Fernlicht
5 - Drehzahlmesser
6 - Blinker links
7 - Warnleuchte STOP - sofortanhalten
8 - Wartungsanzeige, …lstandsanzeige und GesamtkilometerzŠhler 9 -
Blinker rechts
10 - Geschwindigkeitsmesser
11 - Warnleuchte fŸr verstopften Partikelfilter (Diesel)
12 - Kontrollleuchte fŸr Nebelscheinwerfer
13 - Kontrollleuchte fŸr Nebelschlussleuchte
14 - Kontrollleuchte ASR/ESP(nur bei Benzinversionen)
15 - Kontrollleuchte fŸr KŸhlflŸssigkeitsstand
IHR 406 IM EINZELNEN 127
16 -
Anzeige fŸr KŸhlflŸssigkeitstemperatur
17 - RŸckstellknopf fŸr
TageskilometerzŠhler
18 - Kontrollleuchte fŸr Handbremseund BremsflŸssigkeitsstand
19 - Warnleuchte fŸr nicht angelegten Sicherheitsgurt
20 - Kontrollleuchte fŸr Airbags
21 - Kontrollleuchte fŸr Antiblockiersystem (ABS)
22 - Kontrollleuchte fŸr Motorselbstdiagnose*
23 - Batterie-Ladekontrollleuchte
24 - VorglŸh-Kontrollleuchte Dieselmotor
25 - Kontrollleuchte fŸr inaktiviertenBeifahrerairbag
26 - Warnleuchte fŸr Wasser im
Dieselkraftstofffilter
27 - Warnleuchte fŸr Abnutzung derBremsbelŠge vorn
28 - …ldruck-Warnleuchte
29 - Kontrollleuchte fŸr elektronische Anlasssperre
30 - Helligkeitsregler
31 - Kraftstofftankanzeige
32 - Kraftstoffreserveleuchte
* Je nach Motorisierung

17-02-2003
1 -Warnleuchte
Tankverschluss
2 - Warnleuchte TŸr offen
3 - Kontrollleuchte fŸr Abblendlicht
4 - Kontrollleuchte fŸr Fernlicht
5 - Drehzahlmesser
6 - Blinker links
7 - Warnleuchte STOP- sofort anhalten
8 - Kraftstoffreserveleuchte
9 - Kraftstofftankanzeige 10 -
Wartungsanzeige, …lstandsanzeige und GesamtkilometerzŠhler
11 - Blinker rechts
12 - Geschwindigkeitsmesser
13 - Warnleuchte fŸr verstopftenPartikelfilter (Diesel)
14 - Kontrollleuchte fŸr Nebelscheinwerfer
15 - Kontrollleuchte fŸr Nebelschlussleuchte
16 - Kontrollleuchte ASR/ESP(nur bei Benzinversionen) 17 -
Kontrollleuchte fŸr KŸhlflŸssigkeitsstand
18 - Anzeige fŸr KŸhlflŸssigkeitstemperatur
19 - RŸckstellknopf fŸr
TageskilometerzŠhler
20 - Kontrollleuchte fŸr Handbremseund BremsflŸssigkeitsstand
21 - Warnleuchte fŸr nicht angelegten Sicherheitsgurt
22 - Kontrollleuchte fŸr Airbags
23 - Kontrollleuchte fŸr Antiblockiersystem (ABS)
24 - Kontrollleuchte fŸr Motorselbstdiagnose*
25 - Batterie-Ladekontrollleuchte
26 - VorglŸh-Kontrollleuchte Dieselmotor
27 - Kontrollleuchte fŸr inaktiviertenBeifahreraibag
28 - Warnleuchte fŸr Wasser im
Dieselkraftstofffilter
29 - Warnleuchte fŸr Abnutzung derBremsbelŠge vorn
30 - …ldruck-Warnleuchte
31 - Kontrollleuchte fŸr elektronische Anlasssperre
32 - Helligkeitsregler
33 - Anzeige fŸr …ltemperatur
* Je nach Motorisierung
IHR 406 IM EINZELNEN
128

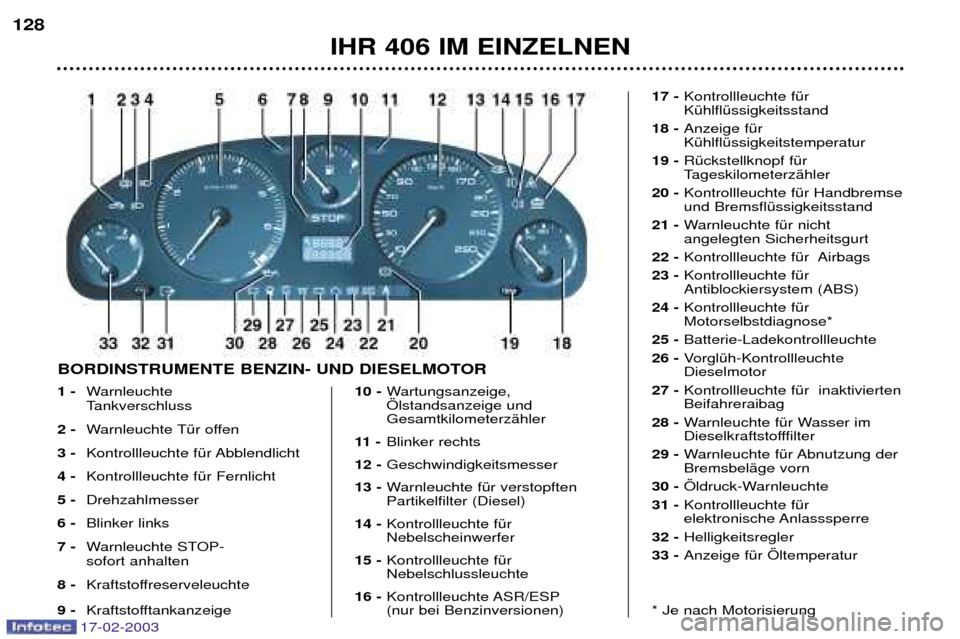

BORDINSTRUMENTE BENZIN- UND DIESELMOTOR

17-02-2003
IHR 406 IM EINZELNEN129
1 -
Warnleuchte Tankverschluss
2 - Warnleuchte TŸr offen
3 - Kontrollleuchte fŸr Abblendlicht
4 - Kontrollleuchte fŸr Fernlicht
5 - Drehzahlmesser
6 - Blinker links
7 - Warnleuchte STOP-sofort anhalten
8 - Kraftstoffreserveleuchte
9 - Kraftstofftankanzeige 10 -
Wartungsanzeige, …lstandsanzeige und GesamtkilometerzŠhler
11 - Blinker rechts
12 - Geschwindigkeitsmesser
13 - Warnleuchte fŸr verstopftenPartikelfilter (Diesel)
14 - Kontrollleuchte fŸr Nebelscheinwerfer
15 - Kontrollleuchte fŸr Nebelschlussleuchte
16 - Kontrollleuchte ASR/ESP (nurbei Benzinversionen) 17 -
Kontrollleuchte fŸr KŸhlflŸssigkeitsstand
18 - Anzeige fŸr KŸhlflŸssigkeitstemperatur
19 - RŸckstellknopf fŸr
TageskilometerzŠhler
20 - Kontrollleuchte fŸr Handbremseund BremsflŸssigkeitsstand
21 - Warnleuchte fŸr nicht angelegten Sicherheitsgurt
22 - Kontrollleuchte fŸr Airbags
23 - Kontrollleuchte fŸr Antiblockiersystem (ABS)
24 - Kontrollleuchte fŸr Motorselbstdiagnose*
25 - Batterie-Ladekontrollleuchte
26 - VorglŸh-Kontrollleuchte Diesel
27 - Kontrollleuchte fŸr inaktiviertenBeifahrerairbag
28 - Warnleuchte fŸr Wasser im
Kraftstofffilter (Diesel)
29 - Warnleuchte fŸr Abnutzung derBremsbelŠge vorn
30 - …ldruck-Warnleuchte
31 - Anzeige fŸr Programmwahl
32 - Anzeige fŸr WŠhlhebelstellung
33 - Kontrollleuchte fŸr elektronische Anlasssperre
34 - Helligkeitsregler
35 - Anzeige fŸr …ltemperatur
* Je nach Motorisierung
BORDINSTRUMENTE AUTOMATIKGETRIEBE

17-02-2003
BETRIEBSKONTROLLE
Wenn eine Kontrollleuchte bei laufendem Motor dauernd brennt oder blinkt, ist dies ein Hinweis auf eine Betriebsstšrung bei dem betreffenden
Aggregat. Bei bestimmten Kontrollleuchten ertšnt beim Aufleuchten
gleichzeitig ein akustisches Warnsignal und eine Meldung erscheint in der
Multifunktionsanzeige. Beachten Sie diese Warnung und suchen Sie
schnellstmšglich einen PEUGEOT-VertragshŠndler auf.
Wenn die STOP-Warnleuchte wŠhrend der Fahrt aufleuchtet, mŸssen Sie unbedingt anhalten, und zwar so, dass grš§tmšgliche SicherheitgewŠhrleistet ist.Warnleuchte (STOP) sofort anhalten Gekoppelt mit der Kontrollleuchte "Motoršldruck", "BremsflŸssig- keitsstand", "Stšrung des Systems zur elektronischen Bremskraft-
verteilung" sowie der Anzeige fŸr KŸhlflŸssigkeitstemperatur.
Sie leuchtet bei jedem Einschalten der ZŸndung auf. Unbedingt sofort anhalten , wenn sie bei laufendem Motor blinkt.
PEUGEOT-VertragshŠndler aufsuchen.
Kontrollleuchte Motoršldruck
Gekoppelt mit der Warnleuchte "STOP - sofort anhalten".Unbedingt sofort anhalten , wenn sie bei laufendem Motor aufleuchtet.
Sie zeigt an:
Ð zu niedrigen …ldruck,
Ð …lmangel im Schmierkreis. …l nachfŸllen.
Schnellstens einen PEUGEOT-VertragshŠndler aufsuchen. Kontrollleuchte KŸhlflŸssigkeitsstand
Unbedingt sofort anhalten.
Warten bis der Motor abgekŸhlt ist, um FlŸssigkeit nachzufŸllen. Der KŸhlkreislauf steht unter Druck. Zum NachfŸllen bei einer Panne den
Verschluss zur Vermeidung von Ver-brŸhungen zunŠchst nur bis zurersten Raste aufdrehen, um denDruck absinken zu lassen. Sobald
der Druck abgesunken ist, Ver-schluss ganz entfernen und FlŸssig-keit nachfŸllen.
PEUGEOT-VertragshŠndler aufsuchen.
Warnleuchte
Tankverschluss Sie leuchtet auf, wenn der
Tankverschluss nicht richtig
zugedreht ist oder ganz fehlt.
IHR 406 IM EINZELNEN
130
