9
Condução
169

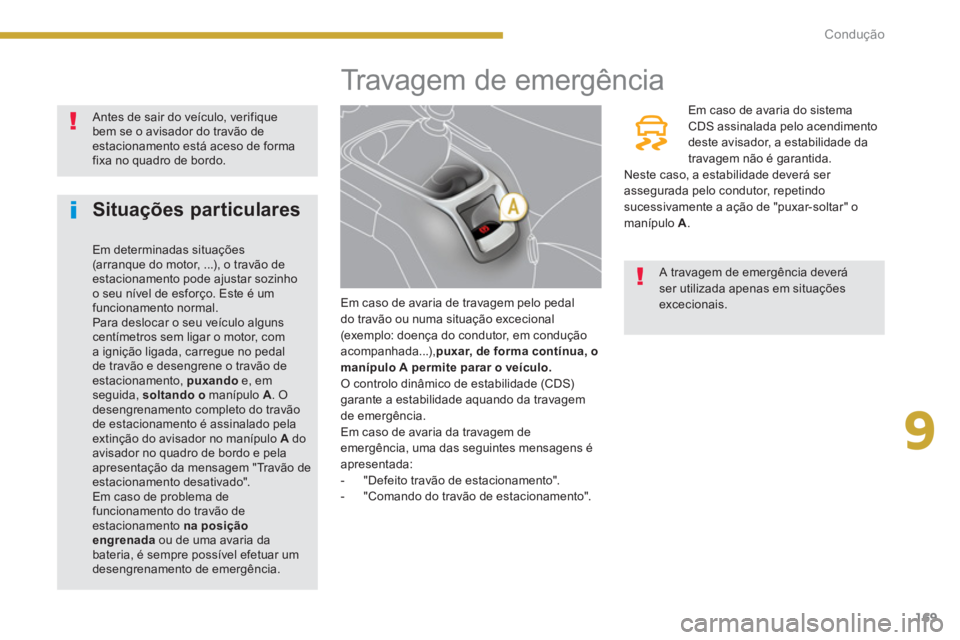

Travagem de emergência
Em caso de avaria de travagem pelo pedal
do travão ou numa situação excecional
(exemplo: doença do condutor, em condução
acompanhada...), puxar, de forma contínua, o
manípulo A permite parar o veículo.
O controlo dinâmico de estabilidade (CDS)
garante a estabilidade aquando da travagem
de emergência.
Em caso de avaria da travagem de
emergência, uma das seguintes mensagens é
apresentada:
- "Defeito travão de estacionamento".
- "Comando do travão de estacionamento".
Em caso de avaria do sistema
CDS assinalada pelo acendimento
deste avisador, a estabilidade da
travagem não é garantida.
Neste caso, a estabilidade deverá ser
assegurada pelo condutor, repetindo
sucessivamente a ação de "puxar-soltar" o
manípulo A
. Antes de sair do veículo, verifique
bem se o avisador do travão de
estacionamento está aceso de forma
fixa no quadro de bordo.
A travagem de emergência deverá
ser utilizada apenas em situações
excecionais.
Situações particulares
Em determinadas situações
(arranque do motor, ...), o travão de
estacionamento pode ajustar sozinho
o seu nível de esforço. Este é um
funcionamento normal.
Para deslocar o seu veículo alguns
centímetros sem ligar o motor, com
a ignição ligada, carregue no pedal
de travão e desengrene o travão de
estacionamento, puxando
e, em
seguida, soltando o
manípulo A
. O
desengrenamento completo do travão
de estacionamento é assinalado pela
extinção do avisador no manípulo A
do
avisador no quadro de bordo e pela
apresentação da mensagem "Travão de
estacionamento desativado".
Em caso de problema de
funcionamento do travão de
estacionamento na posição
engrenada
ou de uma avaria da
bateria, é sempre possível efetuar um
desengrenamento de emergência.
Page 172 of 404
Condução
170

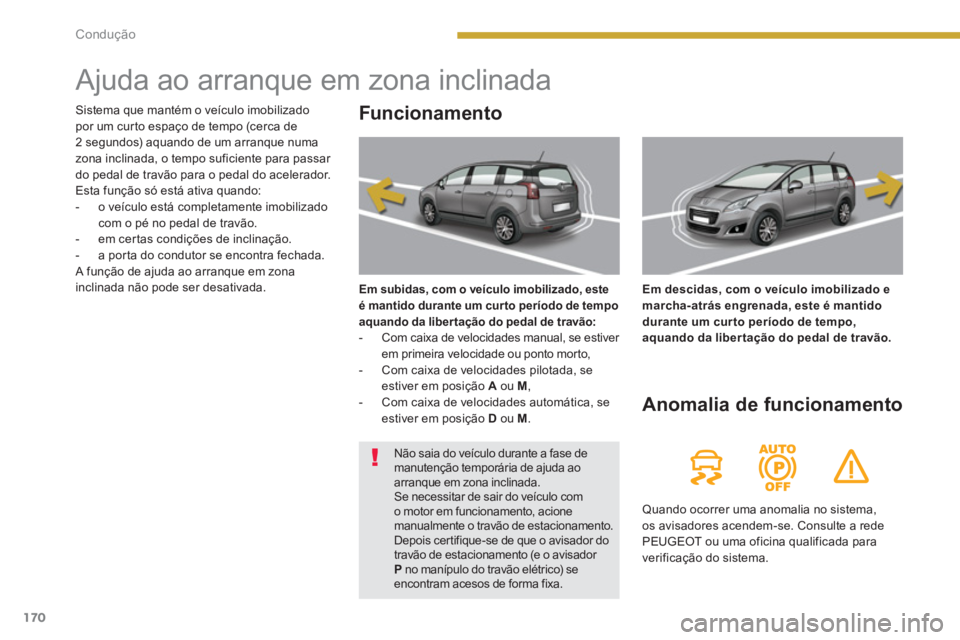

Ajuda ao arranque em zona inclinada
Funcionamento
Em subidas, com o veículo imobilizado, este
é mantido durante um cur to período de tempo
aquando da liber tação do pedal de travão:
- Com caixa de velocidades manual, se estiver
em primeira velocidade ou ponto morto,
- Com caixa de velocidades pilotada, se
estiver em posição A
ou M
,
- Com caixa de velocidades automática, se
estiver em posição D
ou M
.
Em descidas, com o veículo imobilizado e
marcha-atrás engrenada, este é mantido
durante um cur to período de tempo,
aquando da liber tação do pedal de travão.
Anomalia de funcionamento
Quando ocorrer uma anomalia no sistema,
os avisadores acendem-se. Consulte a rede
PEUGEOT ou uma oficina qualificada para
verificação do sistema. Sistema que mantém o veículo imobilizado
por um curto espaço de tempo (cerca de
2 segundos) aquando de um arranque numa
zona inclinada, o tempo suficiente para passar
do pedal de travão para o pedal do acelerador.
Esta função só está ativa quando:
- o veículo está completamente imobilizado
com o pé no pedal de travão.
- em certas condições de inclinação.
- a porta do condutor se encontra fechada.
A função de ajuda ao arranque em zona
inclinada não pode ser desativada.
Não saia do veículo durante a fase de
manutenção temporária de ajuda ao
arranque em zona inclinada.
Se necessitar de sair do veículo com
o motor em funcionamento, acione
manualmente o travão de estacionamento.
Depois certifique-se de que o avisador do
travão de estacionamento (e o avisador
P
no manípulo do travão elétrico) se
encontram acesos de forma fixa.
Page 173 of 404
9
Condução
171

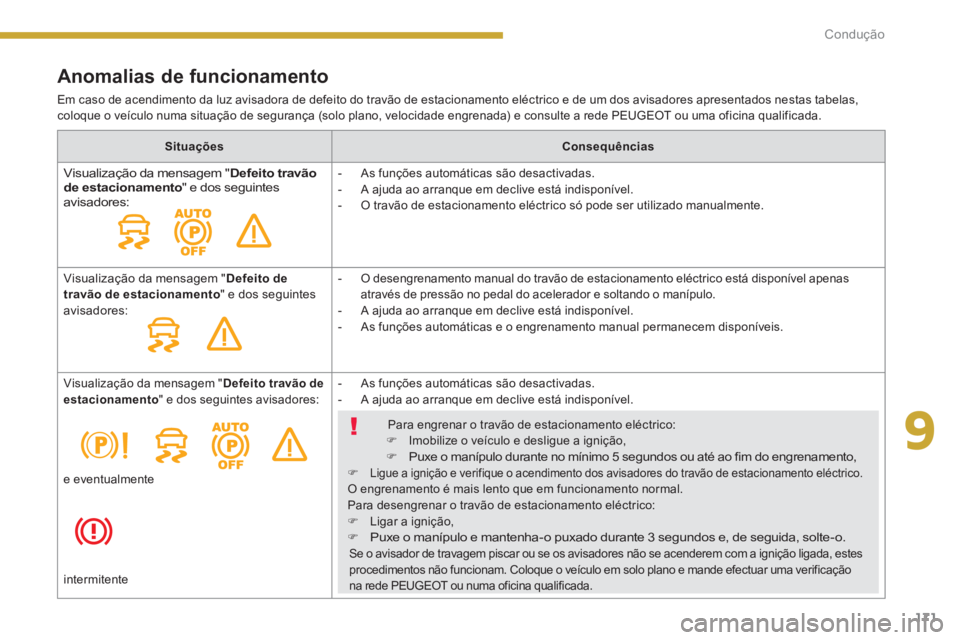

Anomalias de funcionamento
Em caso de acendimento da luz avisadora de defeito do travão de estacionamento eléctrico e de um dos avisadores apresentados nestas tabelas,
coloque o veículo numa situação de segurança (solo plano, velocidade engrenada) e consulte a rede PEUGEOT ou uma oficina qualificada.
Situações
Consequências
Visualização da mensagem " Defeito travão
de estacionamento
" e dos seguintes
avisadores:
- As funções automáticas são desactivadas.
- A ajuda ao arranque em declive está indisponível.
- O travão de estacionamento eléctrico só pode ser utilizado manualmente.
Visualização da mensagem " Defeito de
travão de estacionamento
" e dos seguintes
avisadores:
- O desengrenamento manual do travão de estacionamento eléctrico está disponível apenas
através de pressão no pedal do acelerador e soltando o manípulo.
- A ajuda ao arranque em declive está indisponível.
- As funções automáticas e o engrenamento manual permanecem disponíveis.
Visualização da mensagem " Defeito travão de
estacionamento
" e dos seguintes avisadores:
- As funções automáticas são desactivadas.
- A ajuda ao arranque em declive está indisponível.
Para engrenar o travão de estacionamento eléctrico:
)
Imobilize o veículo e desligue a ignição,
)
Puxe o manípulo durante no mínimo 5 segundos ou até ao fim do engrenamento,
)
Ligue a ignição e verifique o acendimento dos avisadores do travão de estacionamento eléctrico.
O engrenamento é mais lento que em funcionamento normal.
Para desengrenar o travão de estacionamento eléctrico:
)
Ligar a ignição,
)
Puxe o manípulo e mantenha-o puxado durante 3 segundos e, de seguida, solte-o.
Se o avisador de travagem piscar ou se os avisadores não se acenderem com a ignição ligada, estes
procedimentos não funcionam. Coloque o veículo em solo plano e mande efectuar uma verificação
na rede PEUGEOT ou numa oficina qualificada. e eventualmente
intermitente
Page 174 of 404
Condução
172

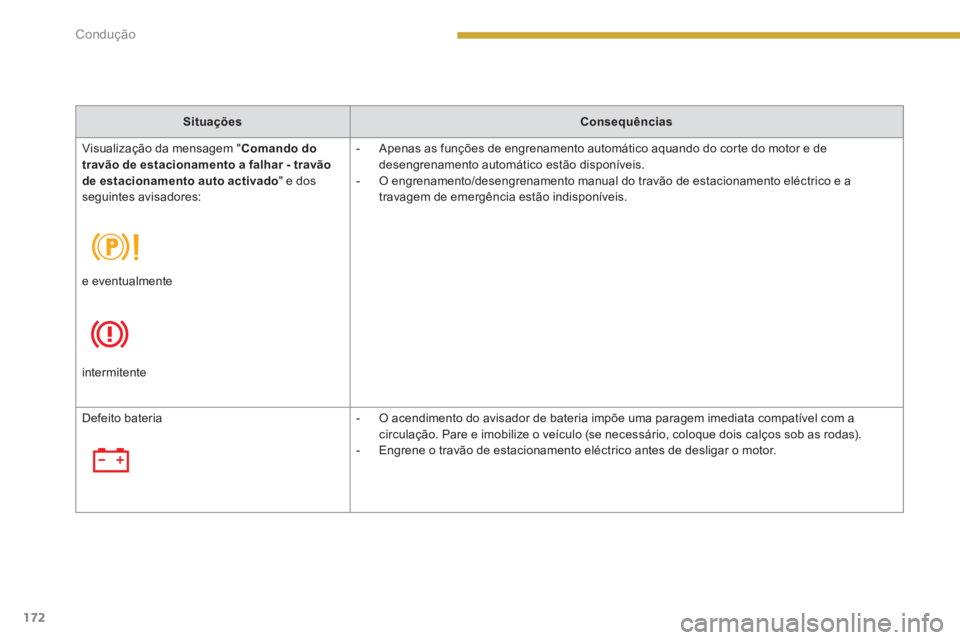

Situações
Consequências
Visualização da mensagem " Comando do
travão de estacionamento a falhar - travão
de estacionamento auto activado
" e dos
seguintes avisadores:
- Apenas as funções de engrenamento automático aquando do corte do motor e de
desengrenamento automático estão disponíveis.
- O engrenamento/desengrenamento manual do travão de estacionamento eléctrico e a
travagem de emergência estão indisponíveis.
e eventualmente
intermitente
Defeito bateria
- O acendimento do avisador de bateria impõe uma paragem imediata compatível com a
circulação. Pare e imobilize o veículo (se necessário, coloque dois calços sob as rodas).
- Engrene o travão de estacionamento eléctrico antes de desligar o motor.
Page 175 of 404
9
Condução
173

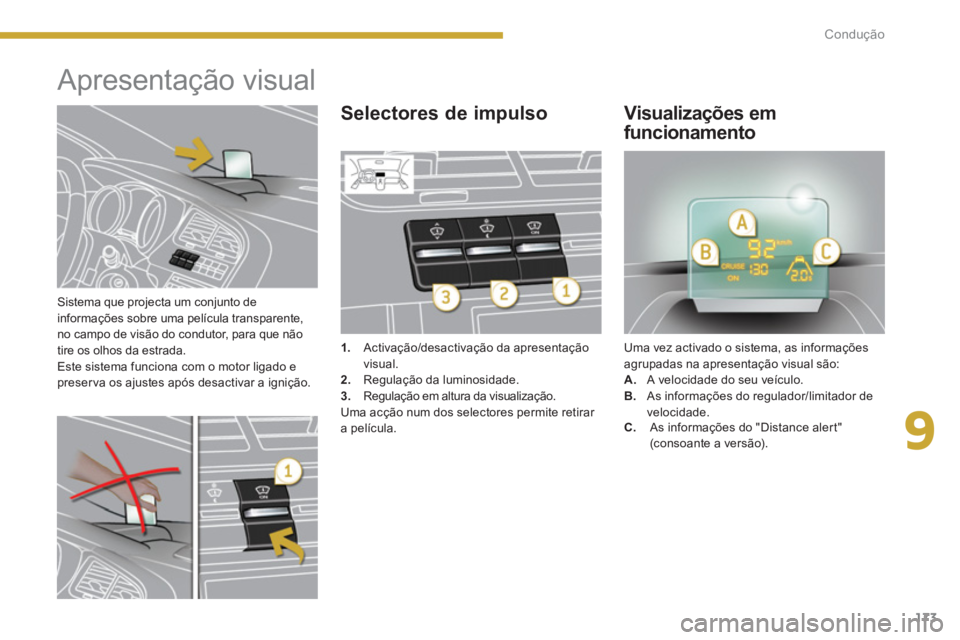

Sistema que projecta um conjunto de
informações sobre uma película transparente,
no campo de visão do condutor, para que não
tire os olhos da estrada.
Este sistema funciona com o motor ligado e
preser va os ajustes após desactivar a ignição.
Apresentação visual
1.
Activação/desactivação da apresentação
visual.
2.
Regulação da luminosidade.
3.
Regulação em altura da visualização.
Uma acção num dos selectores permite retirar
a película. Uma vez activado o sistema, as informações
agrupadas na apresentação visual são:
A.
A velocidade do seu veículo.
B.
As informações do regulador/limitador de
velocidade.
Selectores de impulso
Visualizações em
funcionamento
C.
As informações do "Distance alert"
(consoante a versão).
Page 176 of 404
Condução
174
)
Motor em funcionamento, accione o selector
de impulso 1
. O estado activado/desactivado
no momento da paragem do motor é
conservado no rearranque.
Regulação em altura
)
Com o motor em funcionamento, ajustar a
altura pretendida da visualização através
do selector de impulso 3
:
- em cima para deslocar a visualização
para cima,
- em baixo para deslocar a visualização
para baixo.
Activação/Desactivação
Regulação da luminosidade
)
Com o motor em funcionamento, regular a
luminosidade das informações através do
selector de impulso 2
:
- em cima para aumentar a luminosidade,
- em baixo para diminuir a luminosidade.
É recomendável manipular os
selectores de impulso unicamente com
o veículo parado.
Aquando da paragem ou em
andamento, nenhum objecto deve
ser colocado em torno da película
transparente (ou sobre a tampa) para
não impedir a saída da película e o seu
bom funcionamento.
Em determinadas condições
meteorológicas extremas (chuva e/ou
neve, luz solar forte, ...) a apresentação
visual pode não ser legível ou ser
perturbado momentaneamente.
Determinados óculos (de sol,
graduados ou com lentes polarizadas)
podem prejudicar a leitura das
informações.
Para limpar a película transparente,
constituída por vidro orgânico, utilizar
um pano limpo e suave (tal como
um pano para limpar óculos ou de
microfibras). Não utilizar um pano seco
ou abrasivo, nem produtos detergentes
ou solventes, caso contrário, arrisca-
se a riscar a película ou danificar o
tratamento anti-reflexos.
Page 177 of 404
9
Condução
175
"Distance alert
*"
Para o tempo de segurança a respeitar, consulte
as leis ou recomendações do código da estrada
em vigor no seu país.
Funciona quando a velocidade do seu veículo é
superior a 70 km/h e inferior a 150 km/h.
O sistema comporta um alerta visual
programável que permanece na memória
aquando do corte da ignição.
Este sistema é uma ajuda à condução e não
pode, em caso algum, substituir a vigilância e a
responsabilidade do condutor.
1.
Activação/desactivação.
2.
Aumento (+)/diminuição (-) do valor de
alerta.
As informações são agrupadas no horizonte
visual (HUD).
Uma vez activado o sistema:
A.
A velocidade do veículo encontra-se fora
do intervalo de funcionamento.
B.
O seu veículo encontra-se fora do inter valo
de funcionamento mas não existe nenhum
veículo detectado.
C.
O veículo à sua frente é detectado.
O tempo instantâneo que o separa do
veículo visualiza-se permanentemente.
D.
O tempo com o veículo à sua frente é
inferior ao valor de alerta programado (fica
intermitente).
Selectores de impulso
Visualizações em
funcionamento
Sistema de ajuda à condução que informa o
condutor relativamente ao intervalo de tempo
(em segundos) que o separa do veículo que o
precede, quando as condições de circulação são
estabilizadas.
Não detecta os veículos parados e não tem
nenhuma acção
sobre o seu veículo.
* Consoante a versão.
Page 178 of 404
Condução
176
Activação
Exemplo com um valor de 2 segundos:
Alerta
Programação do valor de
alerta
)
Accione o selector de impulso 1
, a luz
avisadora acende-se.
O sistema está activado mas só irá funcionar a
partir dos 70 km/h. O valor de alerta é programável entre
0,9 segundos e 2,5 segundos.
O alerta visual pode ser desactivado
programando um valor de 0 segundos. Quando o tempo (em segundos), entre o seu
veículo e o veículo à sua frente, é inferior ao
tempo programado (valor de alerta), um alerta
visual fica intermitente.
É recomendável um tempo de
segurança de 2 segundos nas
condições de circulação normais
(aderência e velocidade correctas) de
modo a evitar uma colisão em caso de
travagem de emergência.
)
Seleccione o valor de alerta pretendido
através do selector de impulso 2
, em
passos de 0,1 segundos:
- em cima para aumentar: "+",
- em baixo para diminuir: "-".
Page 179 of 404
9
Condução
177
Desactivação
Reactivação
)
Accione novamente o selector de impulso
1
para reactivar o sistema.
O último valor programado é conservado e a
luz avisadora acende-se.
Limites de funcionamento
O sistema fica em modo de espera
automaticamente se o sensor não detectar
correctamente o veículo à frente (condições
meteorológicas muito difíceis, sensor
desregulado,...). É apresentada uma
mensagem no ecrã multifunções.
O veículo junto ao seu pode, em determinadas
condições, não ser detectado, como por
exemplo:
- num cruzamento,
- ao mudar de faixa,
- se o veículo à sua frente estiver muito
longe (alcance máximo do sensor: 100 m),
ou parado (num engarrafamento...),
Quando o veículo junto ao seu estiver demasiado
perto (tempo entre os dois veículos inferior a
0,5 s), a indicação permanece fixa a 0,5 s.
Se a luz avisadora do botão 1
piscar,
mande efectuar a verificação do
sistema pela rede PEUGEOT ou por
uma oficina qualificada.
Este sistema não é um radar anticolisão
e não tem nenhuma acção na dinâmica
do veículo. É apenas informativo e
não pode, em caso algum, substituir
a vigilância e a responsabilidade do
condutor.
)
Accione o selector de impulso 1
para
desactivar o sistema, a luz avisadora
apaga-se.
Page 180 of 404
Condução
178
Limitador de velocidade
Os comandos deste sistema estão reunidos na
alavanca A
.
1.
Comando de selecção do modo limitador
2.
Tecla de diminuição do valor programado
3.
Tecla de aumento do valor programado
4.
Tecla de ligar/desligar a limitação
As informações programadas estão agrupadas
no ecrã do quadro de bordo.
5.
Indicação de ligar/desligar a limitação
6.
Indicação de selecção do modo limitador
7.
Valor da velocidade programada
Comandos no volante
Visualizações no quadro de bordo
O ligar
do limitador é manual: ele necessita de
uma velocidade programada de pelo menos
30 km/h.
O anular
do limitador é obtido por acção
manual no comando.
O valor da velocidade programada permanece
em memória após desligar a ignição.
Sistema impedindo a ultrapassagem da
velocidade do veículo ao valor programado
pelo condutor.
Velocidade limite atingida, o pedal do
acelerador não produz qualquer efeito,
premindo fortemente no pedal do acelerador, é
então possível ultrapassar momentaneamente
a velocidade programada.
Para voltar à velocidade programada,
basta diminuir a uma velocidade inferior à
programada soltando o acelerador.
O limitador não pode, em caso algum,
substituir o respeito pelas limitações
de velocidade, nem a vigilância, nem a
responsabilidade do condutor.
Estas informações são igualmente
apresentadas no dispositivo de informações
visuais centradas no horizonte visual.
Para obter mais informações, consulte
a rubrica "Dispositivo de informações
visuais centradas no horizonte visual".
