Peugeot 508 Hybrid 2014 Betriebsanleitung (in German)

89
508_de_Chap03_confort_ed02-2014

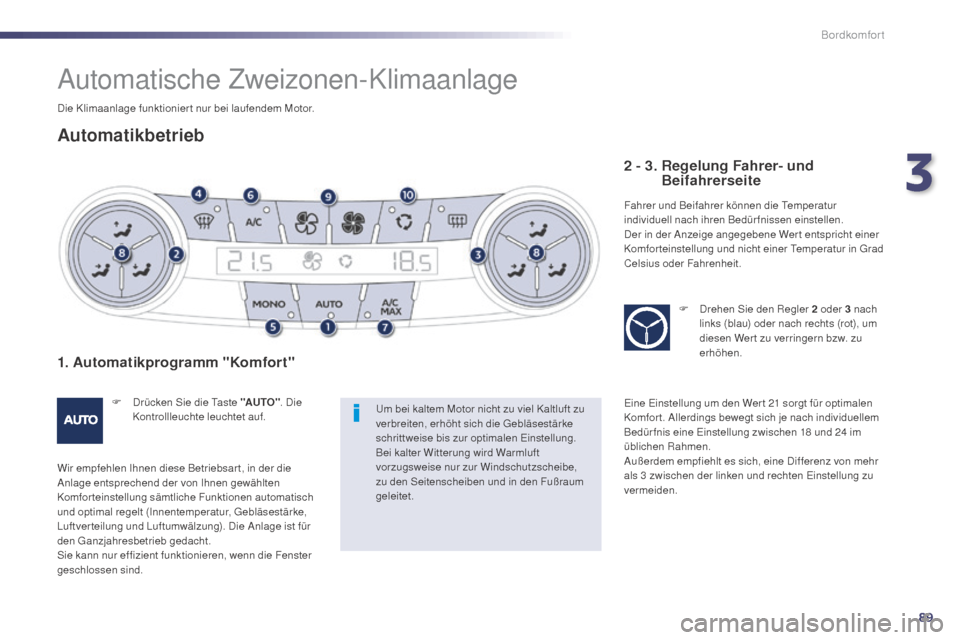

Automatische Zweizonen-Klimaanlage
Automatikbetrieb
1. Automatikprogramm "Komfort"
F Drücken Sie die Taste "AUTO". Die
Kontrollleuchte leuchtet auf.
Wir empfehlen Ihnen diese Betriebsart, in der die
Anlage entsprechend der von Ihnen gewählten
Komforteinstellung sämtliche Funktionen automatisch
und optimal regelt (Innentemperatur, Gebläsestärke,
Luftver teilung und Luftumwälzung). Die Anlage ist für
den Ganzjahresbetrieb gedacht.
Sie kann nur effizient funktionieren, wenn die Fenster
geschlossen sind. Um bei kaltem Motor nicht zu viel Kaltluft zu
verbreiten, erhöht sich die Gebläsestärke
schrittweise bis zur optimalen Einstellung.
Bei kalter Witterung wird Warmluft
vorzugsweise nur zur Windschutzscheibe,
zu den Seitenscheiben und in den Fußraum
geleitet.
2 - 3. Regelung Fahrer- und
Beifahrerseite
Fahrer und Beifahrer können die Temperatur
individuell nach ihren Bedürfnissen einstellen.
Der in der Anzeige angegebene Wer t entspricht einer
Komforteinstellung und nicht einer Temperatur in Grad
Celsius oder Fahrenheit.
F

D
rehen Sie den Regler 2 oder 3 nach
links (blau) oder nach rechts (rot), um
diesen Wer t zu verringern bzw. zu
erhöhen.
Eine Einstellung um den Wer t 21
sorgt für optimalen
Komfor t. Allerdings bewegt sich je nach individuellem
Bedür fnis eine Einstellung zwischen 18
und 24 im
üblichen Rahmen.
Außerdem empfiehlt es sich, eine Differenz von mehr
als 3
zwischen der linken und rechten Einstellung zu
vermeiden.
Die Klimaanlage funktionier t nur bei laufendem Motor.
3
Bordkomfort

90
508_de_Chap03_confort_ed02-2014
Beim Einsteigen ist es unter Umständen
viel kälter oder wärmer als es der
Komforttemperatur entspricht. Es
bringt jedoch nichts, den angezeigten
Wer t zu ändern, um die gewünschte
Komfor ttemperatur zu erzielen. Die
Anlage gleicht die Temperaturabweichung
automatisch und so schnell wie möglich aus.
4. Automatikprogramm
"Sicht"
Zur maximalen Kühlung bzw. Aufheizung
des Innenraums kann der Mindestwert
14
unterschritten bzw. der Höchstwer t
28


überschritten werden.
F

D
rehen Sie den Regler 2 oder 3 nach
links bis zur Anzeige "LO" oder nach
rechts bis zur Anzeige "HI" .
Siehe Abschnitt "Beschlagfreihalten -
Entfrosten vorne" F

D

rücken Sie diese Taste, um den
Komfortwert auf der Beifahrerseite
an den der Fahrerseite anzugleichen
(ungetrennte Regelung). Die
Kontrollleuchte in der Taste leuchtet auf.
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Einstellung wählen.
Die übrigen Funktionen werden weiterhin automatisch
gesteuert.
F

D

urch Drücken der Taste "AUTO"
kehren Sie
wieder zum vollautomatischen Betrieb zurück.
Umschalten auf manuelle Einstellung
5. Ungetrennte/Getrennte Regelung
Die Klimaanlage ist für den
Ganzjahresbetrieb gedacht. Sie funktioniert
nur wirkungsvoll bei geschlossenen Fenstern.
6. Klimaanlage ein/aus
Mit ihr lässt sich:
- i m Sommer die Temperatur senken,
-

i
m Winter bei über 3 °C die Wirkung der Funktion
zum Beschlagfreihalten erhöhen.
7. Klimaanlage auf Höchstleistung
Wenn Sie die Luft im Innenraum
vorübergehend herabkühlen möchten,
drücken Sie diese Taste, in der Anzeige
erscheint "LO" .
Um zu den vorherigen Einstellungen zurückzukehren,
drücken Sie erneut die Taste.
Solange die Funktion Beschlagfreihalten
unter der Funktion STOP & START aktivier t
ist, ist der Modus STOP nicht ver fügbar. Einschalten
F

D

rücken Sie die Taste "A /C " , die damit gekoppelte
grüne Kontrollleuchte leuchtet auf.
Die Klimaanlage funktionier t nicht, wenn die
Funktion zur Regelung der Gebläsestärke
ausgeschaltet ist.
Ausschalten
F

D

rücken Sie erneut die Taste "A /C " , die damit
gekoppelte grüne Kontrollleuchte erlischt.
Durch das Ausschalten kann es zu unangenehmen
Begleiterscheinungen kommen (Feuchtigkeit,
Beschlagen der Scheiben).
Bordkomfort

91
508_de_Chap03_confort_ed02-2014

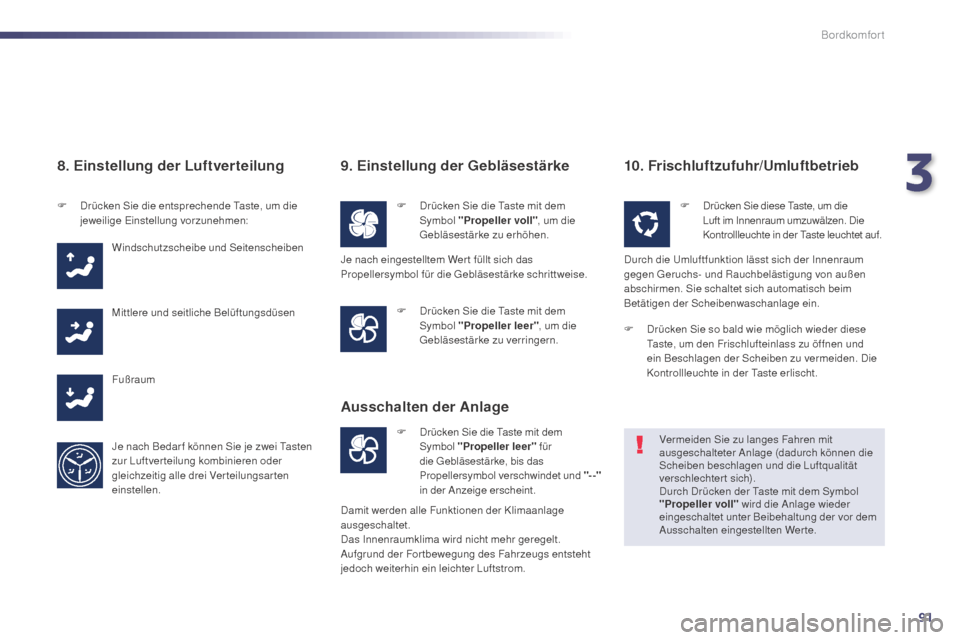

8. Einstellung der Luftverteilung
F Drücken Sie die entsprechende Taste, um die jeweilige Einstellung vorzunehmen:
Windschutzscheibe und Seitenscheiben
Mittlere und seitliche Belüftungsdüsen
Fußraum
Je nach Bedar f können Sie je zwei Tasten
zur Luftverteilung kombinieren oder
gleichzeitig alle drei Verteilungsarten
einstellen.
9. Einstellung der Gebläsestärke
F Drücken Sie die Taste mit dem Symbol "Propeller voll" , um die
Gebläsestärke zu erhöhen.
F

D
rücken Sie die Taste mit dem
Symbol "Propeller leer" , um die
Gebläsestärke zu verringern.
10. Frischluftzufuhr/Umluftbetrieb
F Drücken Sie die Taste mit dem Symbol "Propeller leer" für
die Gebläsestärke, bis das
Propellersymbol verschwindet und "--"
in der Anzeige erscheint.
Ausschalten der Anlage
F Drücken Sie diese Taste, um die Luft im Innenraum umzuwälzen. Die
Kontrollleuchte in der Taste leuchtet auf.
Durch die Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von außen
abschirmen. Sie schaltet sich automatisch beim
Betätigen der Scheibenwaschanlage ein.
Vermeiden Sie zu langes Fahren mit
ausgeschalteter Anlage (dadurch können die
Scheiben beschlagen und die Luftqualität
verschlechtert sich).
Durch Drücken der Taste mit dem Symbol
"Propeller voll" wird die Anlage wieder
eingeschaltet unter Beibehaltung der vor dem
Ausschalten eingestellten Werte.
Je nach eingestelltem Wer t füllt sich das
Propellersymbol für die Gebläsestärke schrittweise.
Damit werden alle Funktionen der Klimaanlage
ausgeschaltet.
Das Innenraumklima wird nicht mehr geregelt.
Aufgrund der Fortbewegung des Fahrzeugs entsteht
jedoch weiterhin ein leichter Luftstrom.
F

D

rücken Sie so bald wie möglich wieder diese
Taste, um den Frischlufteinlass zu öffnen und
ein Beschlagen der Scheiben zu vermeiden. Die
Kontrollleuchte in der Taste erlischt.
3
Bordkomfort

92
508_de_Chap03_confort_ed02-2014
Automatische Vierzonen-Klimaanlage
Automatikbetrieb
1. Automatikprogramm
"Komfort"
In den Betriebsarten Soft/Auto/Fast können Fahrer
und Beifahrer den Klimakomfort im Innenraum nach
ihren jeweiligen Bedürfnissen regeln:
2. Aktivieren/Deaktivieren der Klimaanlage 3
- 4.
E
instellung Fahrer- und
Beifahrerseite
Fahrer und Beifahrer können die Temperatur jeweils
nach ihren Bedürfnissen einstellen.
Der in der Anzeige angegebene Wer t entspricht einer
Komforteinstellung und nicht einer Temperatur in Grad
Celsius oder Fahrenheit.
Das Programm sorgt vorzugsweise für
wohltuende Klimatisierung und Laufruhe durch
Begrenzung der Gebläsestärke.
Es bietet den besten Kompromiss
zwischen Wärmekomfort und Laufruhe.
Und sorgt vorzugsweise für eine
dynamische, effiziente Luftverteilung. Drücken Sie auf diese Taste, um die
Klimaanlage hinten zu deaktivieren und
das System zu sperren. Auf dem LCD -
Bildschirm erscheint ein Vorhängeschloss.
Wenn die Anlage hinten wieder aktivier t wird, schaltet
sie auf Automatikbetrieb unter Beibehaltung der
letzten Temperatureinstellungen. F
D
rehen Sie den Regler 3 bz w.
4 nach links (blau), um den Wer t zu
verringern, bzw. nach rechts (rot), um
ihn zu erhöhen.
Eine Einstellung um den Wer t 21 sorgt für optimalen
Komfort. Allerdings ist je nach individuellem Bedürfnis
eine Einstellung zwischen 18 und 24 üblich.
Außerdem empfiehlt es sich, eine Differenz von mehr
als 3 zwischen der linken und rechten Einstellung zu
vermeiden.
Die Klimaanlage funktionier t nur bei laufendem Motor.
Bordkomfort

93
508_de_Chap03_confort_ed02-2014

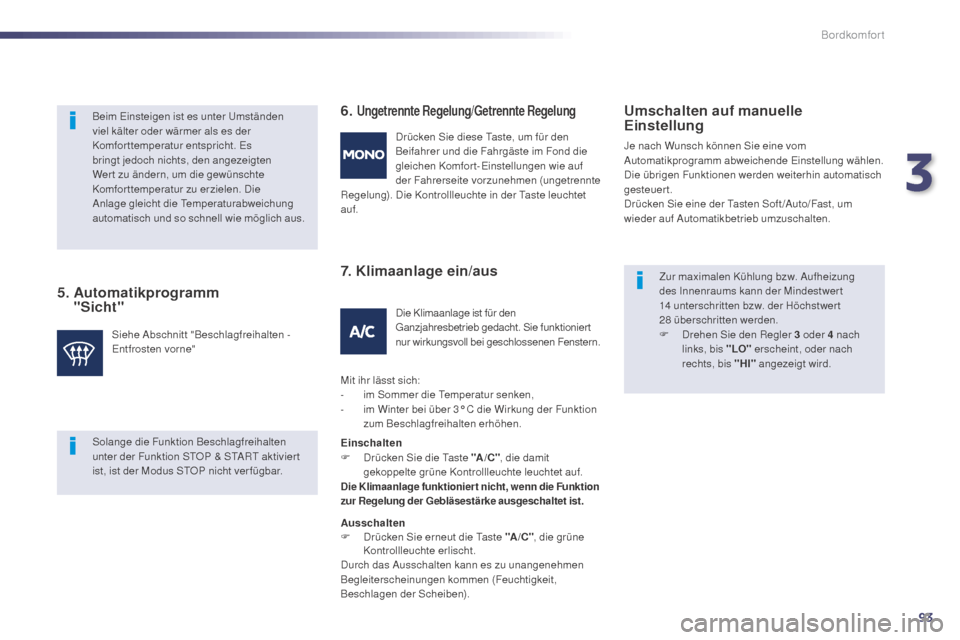

5. Automatikprogramm
"Sicht" 6.
Ungetrennte Regelung/Getrennte Regelung
7. Klimaanlage ein/aus
Umschalten auf manuelle
Einstellung
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Einstellung wählen.
Die übrigen Funktionen werden weiterhin automatisch
gesteuert.
Drücken Sie eine der Tasten Soft /Auto/Fast, um
wieder auf Automatikbetrieb umzuschalten.
Beim Einsteigen ist es unter Umständen
viel kälter oder wärmer als es der
Komforttemperatur entspricht. Es
bringt jedoch nichts, den angezeigten
Wer t zu ändern, um die gewünschte
Komfor ttemperatur zu erzielen. Die
Anlage gleicht die Temperaturabweichung
automatisch und so schnell wie möglich aus.
Siehe Abschnitt "Beschlagfreihalten -
Entfrosten vorne" Drücken Sie diese Taste, um für den
Beifahrer und die Fahrgäste im Fond die
gleichen Komfort-Einstellungen wie auf
der Fahrerseite vorzunehmen (ungetrennte
Regelung). Die Kontrollleuchte in der Taste leuchtet
auf.
Die Klimaanlage ist für den
Ganzjahresbetrieb gedacht. Sie funktioniert
nur wirkungsvoll bei geschlossenen Fenstern.
Mit ihr lässt sich:
-
i

m Sommer die Temperatur senken,
-

i

m Winter bei über 3° C die Wirkung der Funktion
zum Beschlagfreihalten erhöhen.
Einschalten
F

D

rücken Sie die Taste "A /C " , die damit
gekoppelte grüne Kontrollleuchte leuchtet auf.
Die Klimaanlage funktioniert nicht, wenn die Funktion
zur Regelung der Gebläsestärke ausgeschaltet ist.
Ausschalten
F D rücken Sie erneut die Taste "A /C " , die grüne
Kontrollleuchte erlischt.
Durch das Ausschalten kann es zu unangenehmen
Begleiterscheinungen kommen (Feuchtigkeit,
Beschlagen der Scheiben). Zur maximalen Kühlung bzw. Aufheizung
des Innenraums kann der Mindestwert
14
unterschritten bzw. der Höchstwer t
28

überschritten werden.
F
D
rehen Sie den Regler 3 oder 4 nach
links, bis "LO" erscheint, oder nach
rechts, bis "HI" angezeigt wird.
Solange die Funktion Beschlagfreihalten
unter der Funktion STOP & START aktivier t
ist, ist der Modus STOP nicht ver fügbar.
3
Bordkomfort

94
508_de_Chap03_confort_ed02-2014
8. Einstellung der Luftverteilung
F Drücken Sie die Taste mit dem Symbol "Propeller voll" , um die
Gebläsestärke zu erhöhen.
F
D
rücken Sie auf die entsprechende Taste, um die
jeweilige Einstellung vorzunehmen:
Windschutzscheibe und Seitenscheiben
Mittlere und seitliche Belüftungsdüsen
Fußraum
Je nach Bedar f können Sie je zwei Tasten
zur Luftverteilung kombinieren oder
gleichzeitig alle drei Verteilungsarten
einstellen. F

D
rücken Sie die Taste mit dem
Symbol "Propeller leer" , um die
Gebläsestärke zu verringern.
F

D
rücken Sie die Taste mit dem
Symbol "Propeller leer" für
die Gebläsestärke, bis das
Propellersymbol verschwindet und
"--" in der Anzeige erscheint. Frischluftzufuhr im Automatikbetrieb

Die Frischluftzufuhr ist im Automatikbetrieb
voreingestellt.
9. Einstellung der Gebläsestärke
Je nach eingestelltem Wer t füllt sich das
Propellersymbol für die Gebläsestärke schrittweise.
Ausschalten der Anlage
Damit werden alle Funktionen der Klimaanlage
ausgeschaltet.
Das Innenraumklima wird nicht mehr geregelt.
Aufgrund der Fortbewegung des Fahrzeugs entsteht
jedoch weiterhin ein leichter Luftstrom.
Vermeiden Sie zu langes Fahren mit ausgeschalteter
Anlage (dadurch können die Scheiben beschlagen und
die Luftqualität verschlechtert sich). Durch Drücken der
Taste mit dem Symbol "Propeller voll" wird die Anlage
wieder eingeschaltet unter Beibehaltung der vor dem
Ausschalten eingestellten Werte.
10. Frischluftzufuhr/Umluftbetrieb
Durch die Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von außen
abschirmen. Sie schaltet sich automatisch beim
Betätigen der Scheibenwaschanlage ein. Sie ist
inaktiv, wenn die Außentemperatur unter 5° C beträgt,
um einem Beschlagen der Scheiben vorzubeugen.
F

D
rücken Sie so bald wie möglich wieder auf diese
Taste, um den Frischlufteinlass zu öffnen und
ein Beschlagen der Scheiben zu vermeiden. Die
Kontrollleuchte in der Taste erlischt.
Bordkomfort

95
508_de_Chap03_confort_ed02-2014

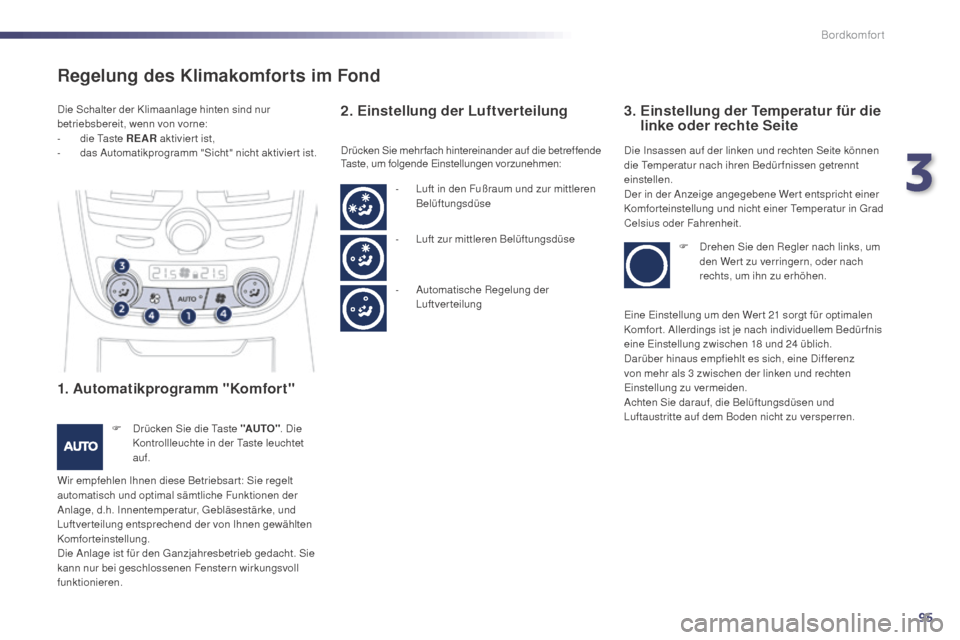

Regelung des Klimakomforts im Fond
1. Automatikprogramm "Komfort"
F Drücken Sie die Taste "AUTO". Die
Kontrollleuchte in der Taste leuchtet
auf.
Wir empfehlen Ihnen diese Betriebsart: Sie regelt
automatisch und optimal sämtliche Funktionen der
Anlage, d.h. Innentemperatur, Gebläsestärke, und
Luftverteilung entsprechend der von Ihnen gewählten
Komforteinstellung.
Die Anlage ist für den Ganzjahresbetrieb gedacht. Sie
kann nur bei geschlossenen Fenstern wirkungsvoll
funktionieren.
2. Einstellung der Luftverteilung 3. E instellung der Temperatur für die
linke oder rechte Seite
Drücken Sie mehrfach hintereinander auf die betreffende
Taste, um folgende Einstellungen vorzunehmen: Die Insassen auf der linken und rechten Seite können
die Temperatur nach ihren Bedürfnissen getrennt
einstellen.
Der in der Anzeige angegebene Wer t entspricht einer
Komforteinstellung und nicht einer Temperatur in Grad
Celsius oder Fahrenheit.
F

D
rehen Sie den Regler nach links, um
den Wer t zu verringern, oder nach
rechts, um ihn zu erhöhen.
-

L
uft in den Fußraum und zur mittleren
Belüftungsdüse
-
L

uft zur mittleren Belüftungsdüse
-

A
utomatische Regelung der
Luftverteilung
Die Schalter der Klimaanlage hinten sind nur
betriebsbereit, wenn von vorne:
-
d
ie Taste REAR
aktiviert ist,
-
d
as Automatikprogramm "Sicht" nicht aktivier t ist.
Eine Einstellung um den Wer t 21
sorgt für optimalen
Komfort. Allerdings ist je nach individuellem Bedürfnis
eine Einstellung zwischen 18
und 24 üblich.
Darüber hinaus empfiehlt es sich, eine Differenz
von mehr als 3
zwischen der linken und rechten
Einstellung zu vermeiden.
Achten Sie darauf, die Belüftungsdüsen und
Luftaustritte auf dem Boden nicht zu versperren.
3
Bordkomfort

96
508_de_Chap03_confort_ed02-2014
4. Einstellung der Gebläsestärke
F Drücken Sie die Taste mit dem Symbol "Propeller voll", um die
Gebläsestärke zu erhöhen.
F

D
rücken Sie die Taste mit dem
Symbol "Propeller leer", um die
Gebläsestärke zu verringern.
Das Symbol für die Gebläsestärke ist ein Propeller,
dessen einzelne Flügel sich entsprechend dem
eingestellten Wert füllen.
Ausschalten der Anlage
F Drücken Sie die Taste mit
dem Symbol "Propeller leer"
für die Gebläsestärke, bis das
Propellersymbol verschwindet und
"- -" erscheint.
Dadurch werden alle Funktionen der Klimaanlage
ausgeschaltet.
Das Innenraumklima wird nicht mehr geregelt.
Aufgrund der Fortbewegung des Fahrzeugs entsteht
jedoch weiterhin ein leichter Luftstrom.
Bordkomfort

97
508_de_Chap03_confort_ed02-2014
F Schalten Sie die Heckscheiben- und Außenspiegelheizung aus, wenn
Sie es für geboten halten, denn
niedriger Stromverbrauch hilft, den
Kraftstoffverbrauch zu senken.

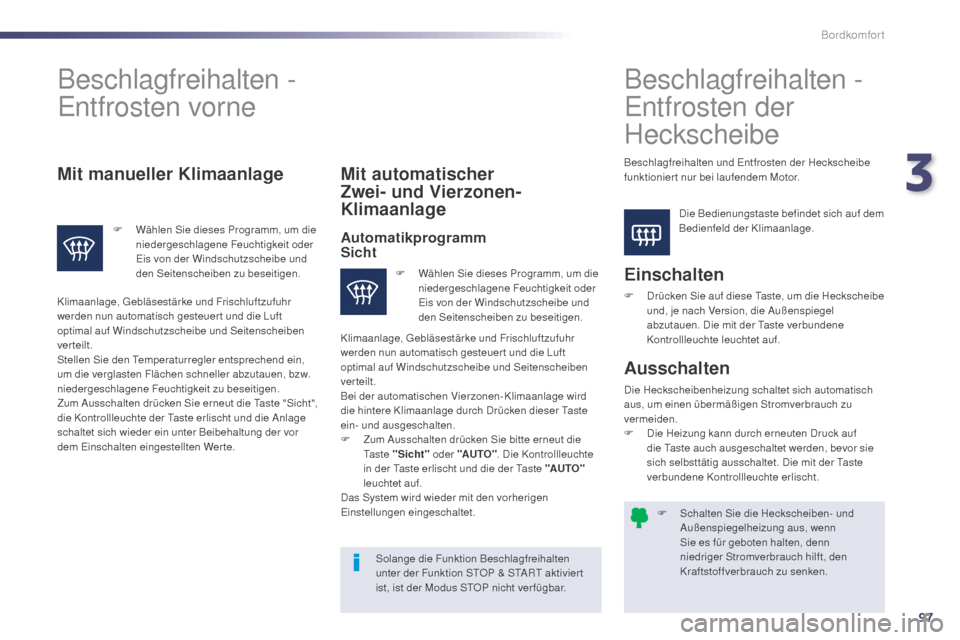

Beschlagfreihalten -
Entfrosten vorne Beschlagfreihalten
-
Entfrosten der
Heckscheibe
Die Bedienungstaste befindet sich auf dem
Bedienfeld der Klimaanlage.
Mit manueller Klimaanlage
F Wählen Sie dieses Programm, um die
niedergeschlagene Feuchtigkeit oder
Eis von der Windschutzscheibe und
den Seitenscheiben zu beseitigen.
Mit automatischer
Zwei- und Vierzonen-
Klimaanlage
Automatikprogramm
Sicht
Einschalten
F Drücken Sie auf diese Taste, um die Heckscheibe und, je nach Version, die Außenspiegel
abzutauen. Die mit der Taste verbundene
Kontrollleuchte leuchtet auf.
Solange die Funktion Beschlagfreihalten
unter der Funktion STOP & START aktivier t
ist, ist der Modus STOP nicht ver fügbar.
Ausschalten
Die Heckscheibenheizung schaltet sich automatisch
aus, um einen übermäßigen Stromverbrauch zu
vermeiden.
F
D
ie Heizung kann durch erneuten Druck auf
die Taste auch ausgeschaltet werden, bevor sie
sich selbsttätig ausschaltet. Die mit der Taste
verbundene Kontrollleuchte erlischt.
Klimaanlage, Gebläsestärke und Frischluftzufuhr
werden nun automatisch gesteuer t und die Luft
optimal auf Windschutzscheibe und Seitenscheiben
verteilt.
Stellen Sie den Temperaturregler entsprechend ein,
um die verglasten Flächen schneller abzutauen, bzw.
niedergeschlagene Feuchtigkeit zu beseitigen.
Zum Ausschalten drücken Sie erneut die Taste "Sicht",
die Kontrollleuchte der Taste erlischt und die Anlage
schaltet sich wieder ein unter Beibehaltung der vor
dem Einschalten eingestellten Werte.
F

W

ählen Sie dieses Programm, um die
niedergeschlagene Feuchtigkeit oder
Eis von der Windschutzscheibe und
den Seitenscheiben zu beseitigen.
Klimaanlage, Gebläsestärke und Frischluftzufuhr
werden nun automatisch gesteuer t und die Luft
optimal auf Windschutzscheibe und Seitenscheiben
verteilt.
Bei der automatischen Vierzonen-Klimaanlage wird
die hintere Klimaanlage durch Drücken dieser Taste
ein- und ausgeschalten.
F

Z

um Ausschalten drücken Sie bitte erneut die
Ta s t e " Sicht" oder " AUTO". Die Kontrollleuchte
in der Taste erlischt und die der Taste "AUTO"
leuchtet auf.
Das System wird wieder mit den vorherigen
Einstellungen eingeschaltet. Beschlagfreihalten und Entfrosten der Heckscheibe
funktionier t nur bei laufendem Motor.
3
Bordkomfort

98
508_de_Chap03_confort_ed02-2014
Programmierbare
Standheizung
Hierbei handelt es sich um ein zusätzliches,
eigenständiges System, das den
Warmwasserkreislauf des Motors er wärmt, um die
Leistung der Abtaufunktion zu erhöhen und den
Innenraum vorzuheizen.Diese Kontrollleuchte leuchtet nur
auf, wenn das System sich im Betrieb
programmierbare Heizung befindet. Schalten Sie die Zündung ein, drücken Sie den Regler
links am Lenkrad und gehen Sie zum Hauptmenü.
Programmieren
F Wählen sie im "Hauptmenü" " Vor wärmen /
Vorbelüften".
F

K
licken Sie auf "Aktivierung" und wählen Sie bei
Bedar f zum Programmieren "Parameter" an.
F

W
ählen Sie "Heizung", um den Motor und den
Innenraum vorzuheizen, oder "Belüftung", um
den Innenraum zu belüften.
Programmierbare Standheizung / Lüftung
Programmierbare Lüftung
In dieser Betriebsar t kann der Innenraum mit Luft
von außen belüftet werden, um bei sommerlichen
Witterungsbedingungen die Einstiegstemperatur zu
mildern.
Bordkomfort
