Informacje praktyczne
Kierunkowskazy (model z lampami halogenowymi)
)Skręcić koła do oporu do wewnątrz, aby
uzyskać dostęp do wnęki koła.
)Odkręcić dwie śruby mocujące pokrywę,
znajdującą się we wnęce koła.
)Odchylić nadkole.
)
Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.
)
Odłączyć złącze oprawy żarówki.)
Wyjąć i wymienić żarówkę.
Przy montażu nowej żarówki należypostępować w odwrotnej kolejności.
Informacje na temat wymiany żarówek można uzyskać w ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.
Kierunkowskazy boczne

W celu wymiany tych żarówek należy skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

Punktowe oświetlenie
zewnętrznyc
h lusterek
wstecznych

WymianÄ™ diod elektroluminescencyjnych
należy wykonać w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

200
Informacje praktyczne
1.Światła stop (diody
elektroluminescencyjne-LED).2.Światła cofania (W19W).3.Kierunkowskazy (PY21W- żółte).4.Światła pozycyjne (diodyelektroluminescencyjne-LED).5.Światła przeciwmgielne (diody
elektroluminescencyjne-LED).
Światła tylne
Kierunkowskazy (na błotniku)
)
Otworzyć bagażnik, a następnie zdjąćosłonę świateł.)
Wyjąć piankę uszczelniającą. )
Odłączyć złącze świateł. )
Odkręcić nakrętkę mocującą światło.
)Ostrożnie wyciągnąć lampę na zewnątrz.)Zdjąć piankę uszczelniającą. )Wypiąć oprawkę żarówki. )Przekręcić o ćwierć obrotu żarówkę i
wymienić ją.

Aby założyć żarówkę, należy postępować w
odwrotnej kolejności.



Wymiana świateł z diodamielektroluminescencyjnymi - LED
Aby wymienić światła, skontaktować sięz ASO sieci PEUGEOT lub warsztatemspecjalistycznym.

8
201
Informacje praktyczne

Światła cofania(pokrywa bagażnika)
)Otworzyć pokrywę bagażnika, a następnie
zdjąć osłonę światła.)Odłączyć złącze światła. )Odkręcić nakrętkę mocującą światło.
)
Ostrożnie wyciągnąć lampę na zewnątrz. )
Zdjąć piankę uszczelniającą. )
Przekręcić o ćwierć obrotu oprawkę
żarówki i wymienić uszkodzoną żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.

202
Informacje praktyczne
elektroluminescencyjne-LED)
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

Oświetlenie tablicy rejestracyjnej
)
Włożyć cienki śrubokręt do jednego z
dwóch otworów znajdujących się po
zewnętrzne
j stronie przezroczystej osłony. )
Podważyć osłonę i wypiąć ją.)
Odłączyć złącze lampy.)
Zdjąć przezroczystą osłonę. )
Wyciągnąć i wymienić żarówkę.

8
203
Informacje praktyczne




















Wymiana bezpiecznika Sposób wymiany uszkodzonego bezpiecznika na nowy, aby usunąć usterkę odpowiadającej mu funkcji.

Szczypce znajdujÄ… siÄ™ w schowku przednim.


Dostęp do narzędzi
Przed wymianą bezpiecznika należy ustalićprzyczynę usterki i wykonać odpowiednią naprawę.
Wymiana bezpiecznika
DobryZÅ‚y
)
Na podstawie stanu włókna sprawdzić, czybezpiecznik jest uszkodzony.)
Za pomocÄ… specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Zawsze wymieniać uszkodzony bezpiecznik na bezpiecznik o takim samym
nominalnym natężeniu.
)
Sprawdzić, czy numer wygrawerowanyna skrzynce zgadza się z natężeniem
wygrawerowanym na bezpieczniku oraz w
tabelach poniżej.

PEUGEOT nie ponosi odpowiedzialności za koszty związane z naprawą pojazdu lub usterką spowodowaną instalacją osprzętu dodatkowego, nie zalecanego przez PEUGEOT i zainstalowanego niezgodnie z zaleceniami, wszczególności dotyczy to urządzeń, których łączny pobór mocy przekracza10 miliamperów.


Instalacja osprzętu elektrycznego

Układ elektryczny w pojeździe został tak zbudowany, aby działał z wyposażeniemseryjnym lub opcjonalnym. Przed instalacją innego wyposażenialub osprzętu elektrycznego w pojeździe należy skontaktować się z ASO SIECI PEUGEOT lub z warsztatemspecjalistycznym.

204
Informacje praktyczne
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
)Otworzyć składaną płytkę i ścisnąć, aby
wysunąć ją z występów ustalających.
Bezpiecznik NrNatężenie (A)
Funkcje
F6 A lub B 15
Radioodtwarzacz.
F
8

3

Alarm.


F13


10
Zapalniczka z przodu.
F14


10 Gniazdo 12V z przodu.
F16

3

T
ylna lampka sufitowa, tylne lampki oświetlenia mapy (punktowe).
F17

3

Przednia lampka su
fitowa, lusterko w osłonie przeciwsłonecznej.


F2
8 A lub B
15 Radioodtwarzacz.
F30

20

Wycieraczka tylnej szyby.
F32

10
Wzm
acniacz audio.

8
205
Informacje praktyczne
Bezpiecznik NrNatężenie (A)Funkcje
F3 15
Panel podnośnika szyb po stronie kierowcy, gniazdo 12 V z tyłu.
F
415 Gniazdo 12 V w bagażniku.
F530 Sekwencyjny podnośnik tylnych szyb.
F
630
Sekwencyjny podnośnik przednich szyb.
F1
120 Moduł haka holowniczego.
F12 2
0 Wzmacniacz audio.
F1
520 Zasłona przeszklonego dachu panoramicznego.
F1
65
Panel podnośników szyb po stronie kierowcy.

Bezpieczniki za przednim
schowkiem

206
Informacje praktyczne
Bezpieczniki w komorze
silnika
Dostęp do bezpieczników
)Odpiąć pokrywę.)Wymienić bezpiecznik (patrz odpowiednirozdział). )Po wymianie zamknąć starannie pokrywę, aby zapewnić szczelność skrzynki
bezpieczników.
BezpiecznikNrNatężenie (A)

Funkcje



F20
15
Pompa spryskiwacza przedniej / tylnej szyby.
F21

20

Pompa spr
yskiwacza reflektorów.
F2215 Sygnał dźwiękowy.
F23 15
Światła dro
gowe prawe.
F24 15
Światła dro
gowe lewe.


F27


5

Prz
ysłona lewego światła.


F2
8



5

Przysłona prawego światła. Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora.

8
207
Informacje praktyczne




Akumulator 12 V
Taką etykietą oznaczono akumulator ołowiowy 12 V wykonany w oparciu o specjalną technologię i posiadającyspecyficzną charakterystykę. Wprzypadku jego odłączenia lubwymiany konieczna jest pomoc ASO sieci PEUGEOT lub warsztatuspecjalistycznego.
Nieprzestrzeganie tych zaleceń może spowodować przedwczesne zużycie akumulatora.
Akumulator znajduje siÄ™ pod pokrywÄ… silnika.
W celu uzyskania dostępu do akumulatora
należy:)
otworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz.
)
zdjąć plastikową osłonę w celu odsłonięcia zacisku (+). )
jeśli to konieczne, odpiąć skrzynkębezpieczników, aby wyjąć akumulator.
Dostęp do akumulatora
Przed każdą interwencją przysamochodzie wyłączyć zapłon (zgaszona kontrolka Ready), aby yuniknąć ryzyka obrażeń, związanego zautomatycznym uruchomieniem silnika.
Samochód wyposażony jest w klasycznyakumulator 12 V, znajdujący się pod pokrywą silnika oraz w akumulator wysokiego napięciasystemu hybrydowego.
W niektórych warunkach, jeżeli akumulator
12 V jest zbyt rozładowany, aby uruchomić system hybrydowy, można naładować go za
pomocÄ… innego klasycznego akumulatora 12 V.
Nie wolno wykonywać ładowania, gdy pali się
kontrolka Ready. y


Sposób postępowania w przypadku uruchamiania silnika z innego akumulatora lub ładowania rozładowanego akumulatora.
)
Podnieść maksymalnie łopatkę D
, aby
odblokować pierścień E.



Rozłączanie zacisku (+)

Podłączanie zacisku (+)
)
Ustawić otwarty pierścień E
przewodu na
zacisku (+) akumulatora. ) Nacisnąć pionowo pierścień E
, aby ustawić go na akumulatorze. )
Zablokować pierścień odchylając występ
ustalający, a następnie opuszczając
Å‚opatkÄ™ D.

Nie naciskać łopatki na siłę, ponieważ zablokowanie jest niemożliwe, jeżeli pierścień jest nieprawidłowo ustawiony; powtórzyć procedurę.

208
Informacje praktyczne

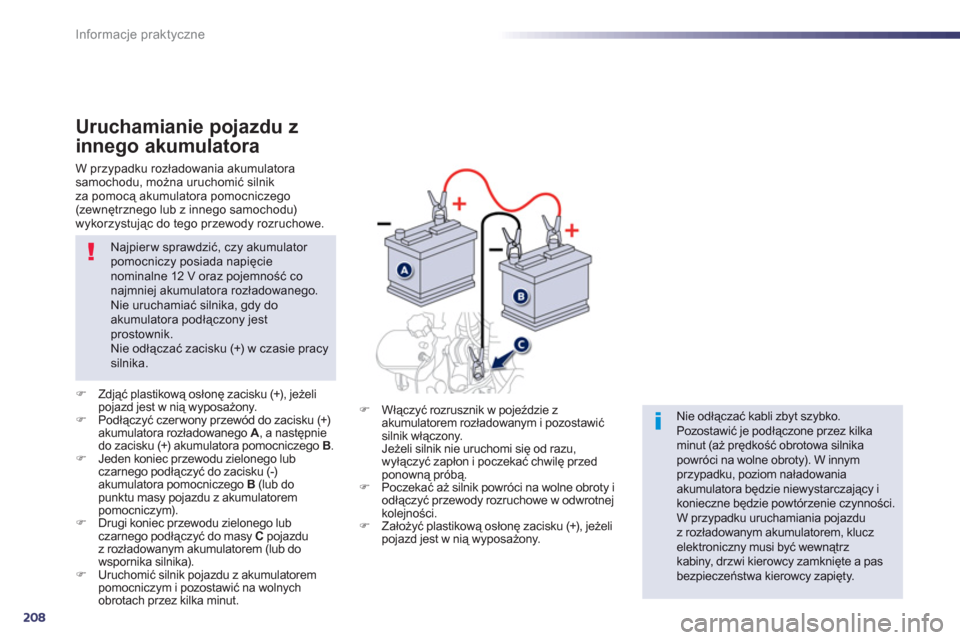

Uruchamianie pojazdu z
innego akumulatora
) Zdjąć plastikową osłonę zacisku (+), jeżeli pojazd jest w nią wyposażony.)
Podłączyć czer wony przewód do zacisku (+) akumulatora rozładowanego A, a następnie
do zacisku (+) akumulatora pomocniczego B.) Jeden koniec przewodu zielonego lubczarnego podłączyć do zacisku (-) akumulatora pomocniczego B(lub dopunktu masy pojazdu z akumulatorempomocniczym). )
Drugi koniec przewodu zielonego lubczarnego podłączyć do masy Cpojazduz rozładowanym akumulatorem (lub do
wspornika silnika).) Uruchomić silnik pojazdu z akumulatorem pomocniczym i pozostawić na wolnych
obrotach przez kilka minut.

Najpierw sprawdzić, czy akumulator pomocniczy posiada napięcie nominalne 12 V oraz pojemność co najmniej akumulatora rozładowanego.
Nie uruchamiać silnika, gdy doakumulatora podłączony jestprostownik.
Nie odłączać zacisku (+) w czasie pracy silnika. W prz
ypadku rozładowania akumulatorasamochodu, można uruchomić silnik
za pomocÄ… akumulatora pomocniczego
(zewnętrznego lub z innego samochodu)wykorzystując do tego przewody rozruchowe.
)Włączyć rozrusznik w pojeździe z
akumulatorem rozładowanym i pozostawićsilnik włączony.
Jeżeli silnik nie uruchomi się od razu,
wyłączyć zapłon i poczekać chwilę przed
ponowną próbą.
)Poczekać aż silnik powróci na wolne obroty iodłączyć przewody rozruchowe w odwrotnejkolejności.)Założyć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony.




Nie odłączać kabli zbyt szybko.Pozostawić je podłączone przez kilkaminut (aż prędkość obrotowa silnika powróci na wolne obroty). W innymprzypadku, poziom naładowania akumulatora będzie niewystarczający ikonieczne będzie powtórzenie czynności. W przypadku uruchamiania pojazdu z rozładowanym akumulatorem, kluczelektroniczny musi być wewnątrz kabiny, drzwi kierowcy zamknięte a pas bezpieczeństwa kierowcy zapięty.
