Peugeot 508 RXH 2013 Instrukcja Obsługi (in Polish)

8
219
Informacje praktyczne

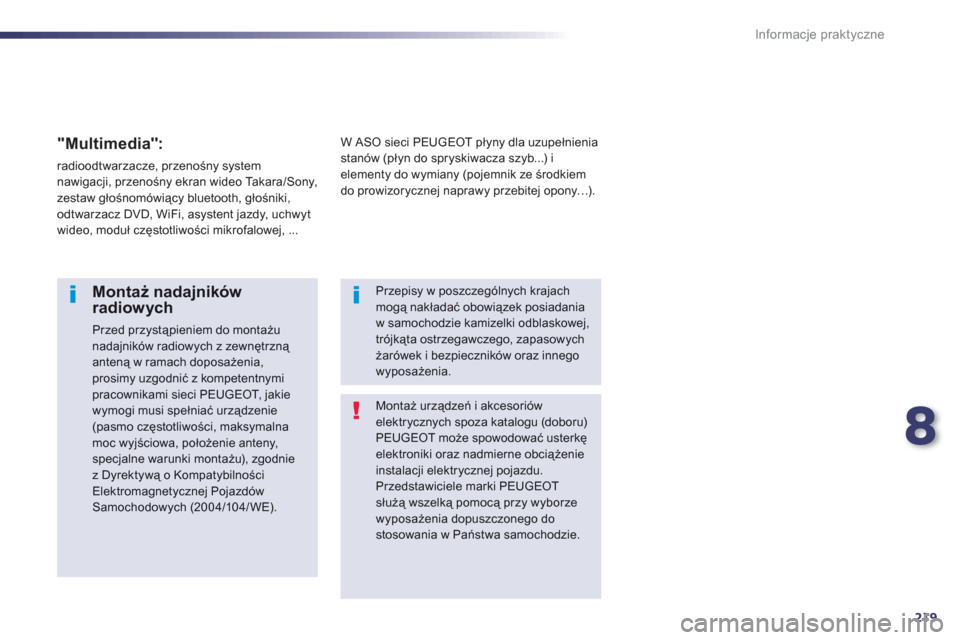

Montaż urządzeń i akcesoriówelektrycznych spoza katalogu (doboru) PEUGEOT może spowodować usterkę elektroniki oraz nadmierne obciążenie instalacji elektrycznej pojazdu.Przedstawiciele marki PEUGEOT służą wszelką pomocą przy wyborzewyposażenia dopuszczonego do stosowania w Państwa samochodzie.


Montaż nadajnikówradiowych

Przed przystąpieniem do montażunadajników radiowych z zewnętrzną anteną w ramach doposażenia,prosimy uzgodnić z kompetentnymipracownikami sieci PEUGEOT, jakiewymogi musi spełniać urządzenie (pasmo częstotliwości, maksymalna
moc wyjściowa, położenie anteny,specjalne warunki montażu), zgodniez Dyrektywą o Kompatybilności Elektromagnetycznej Pojazd

220
Kontrole

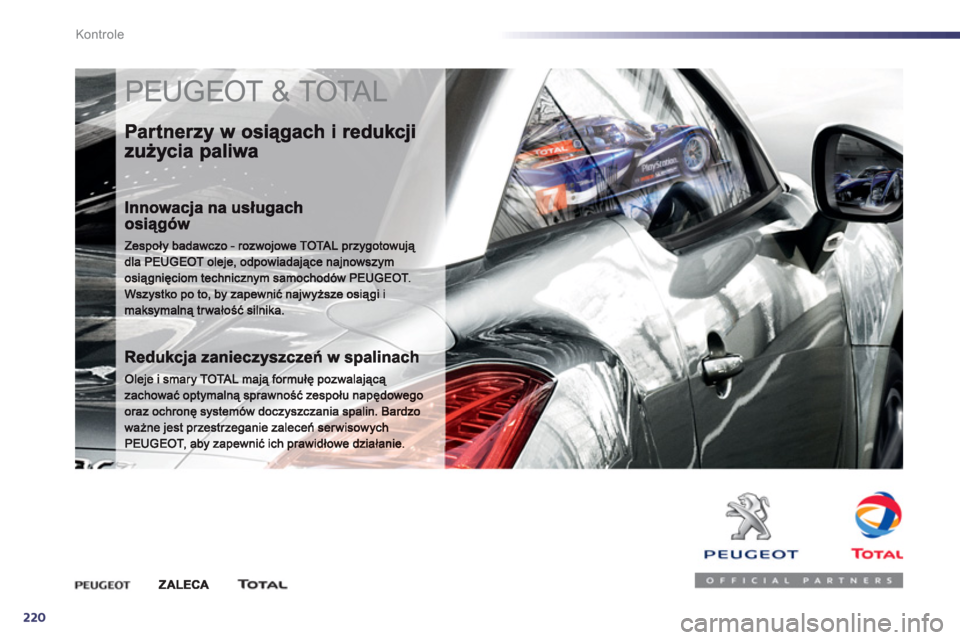

PEUGEOT & TOTAL

9
221
Kontrole

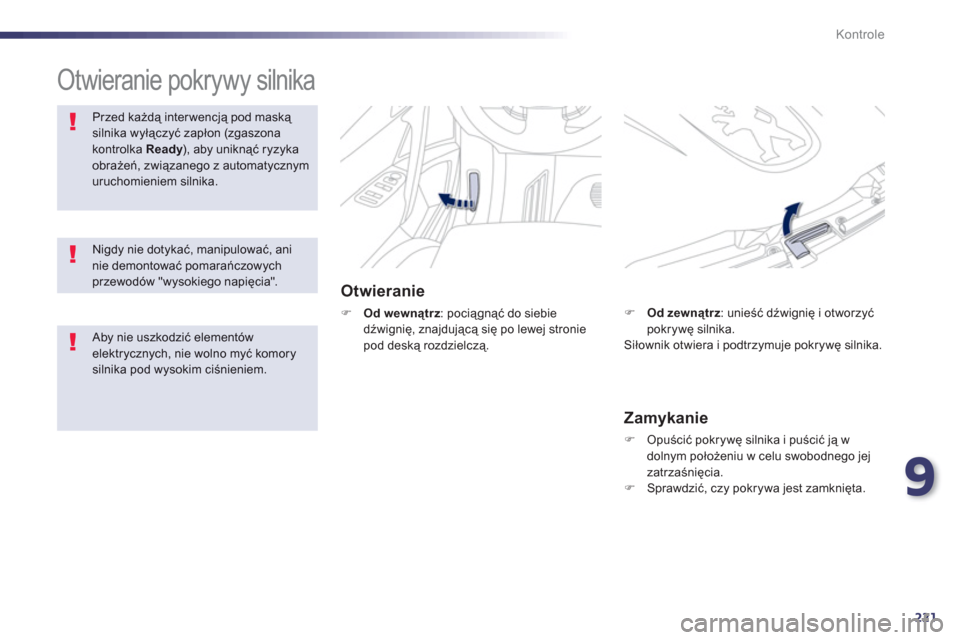

Otwieranie pokrywy silnika
Otwieranie
)Od wewnątrz
: pociągnąć do siebie
dźwignię, znajdującą się po lewej stronie
pod deską rozdzielczą.
Przed każd
 interwencją pod maską silnika wyłączyć zapłon (zgaszonakontrolka Ready), aby uniknąć ryzyka yobrażeń, związanego z automatycznym uruchomieniem silnika.

Zamykanie
)
Opuścić pokrywę silnika i puścić ją w
dolnym położeniu w celu swobodnego jej
zatrza
śnięcia. )
Sprawdzić, czy pokrywa jest zamknięta.


)Od zewnątrz: unieść dźwignię i otworzyćpokrywę silnika.
Siłownik otwiera i podtrzymuje pokrywę silnika.
Nigdy nie dotykać, manipulować, aninie demontować pomarańczowych przewodów "wysokiego napięcia".
Aby nie uszkodzić elementów elektrycznych, nie wolno myć komorysilnika pod wysokim ciśnieniem.

222
Kontrole
W przypadku samochodów wyposażonych
w silnik HDi, po wyczerpaniu paliwa należy ponownie zassać paliwo do układu paliwowego; patrz odpowiedni rysunek przedstawiający komorę silnika.

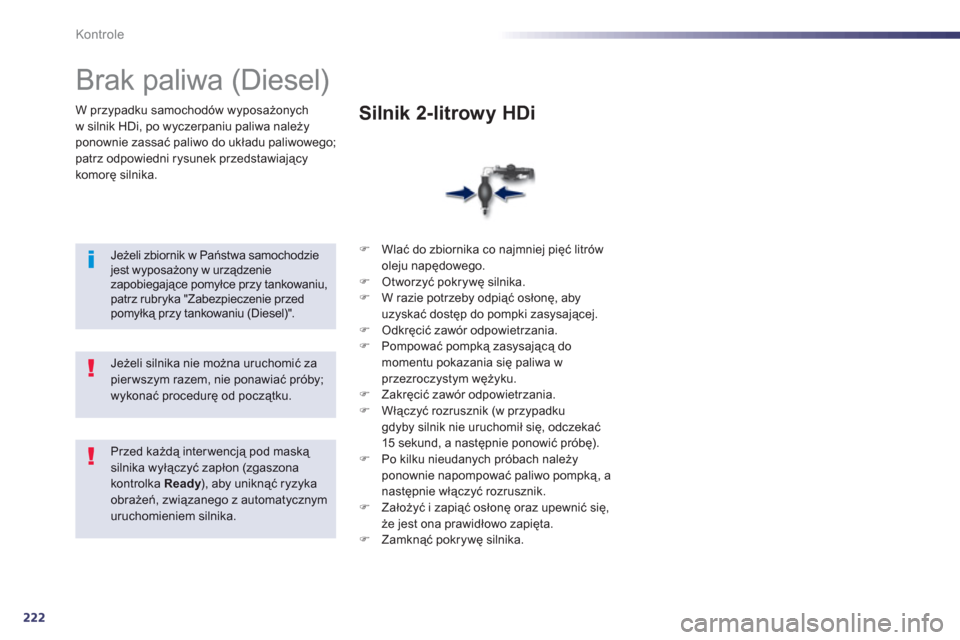

Brak paliwa (Diesel)


Jeżeli zbiornik w Państwa samochodziejest wyposażony w urządzenie zapobiegające pomyłce przy tankowaniu,patrz rubryka "Zabezpieczenie przed pomyłką przy tankowaniu (Diesel)".
)
Wlać do zbiornika co najmniej pięć litrówoleju napędowego.)
Otworzyć pokrywę silnika.)
W razie potrzeby odpiąć osłonę, aby uzyskać dostęp do pompki zasysającej. )
Odkręcić zawór odpowietrzania.)
Pompować pompką zasysającą do
momentu pokazania się paliwa w
przezroczystym wężyku. )
Zakręcić zawór odpowietrzania.)
Włączyć rozrusznik (w przypadku
gdyby silnik nie uruchomił się, odczekać15 sekund, a następnie ponowić próbę). )
Po kilku nieudanych próbach należy
ponownie napompować paliwo pompką, a
następnie włączyć rozrusznik.
)
Założyć i zapiąć osłonę oraz upewnić się,
że jest ona prawidłowo zapięta.)
Zamknąć pokrywę silnika.

Silnik 2-litrowy HDi


Jeżeli silnika nie można uruchomić zapierwszym razem, nie ponawiać pr

9
223
Kontrole
Istnieje możliwość dostępu do sprawdzenia stanu poszczególnych płynów, wymianyniektórych elementów lub ręcznego
wprowadzenia paliwa pompką do układu
paliwowego.

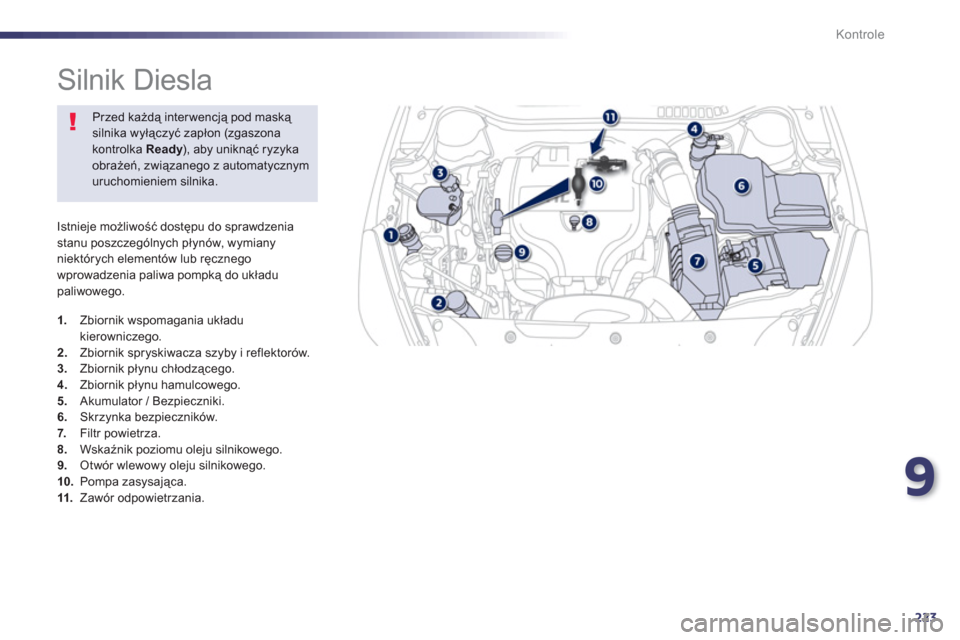

Silnik Diesla
1.
Zbiornik wspomagania układu
kierowniczego.2.Zbiornik spryskiwacza szyby i reflektorów. 3.Zbiornik płynu chłodzącego. 4.
Zbiornik płynu hamulcowego.
5. Akumulator / Bezpieczniki.
6.Skrzynka bezpieczników.
7. Filtr powietrza. 8.Wskaźnik poziomu oleju silnikowego.9.
Otwór wlewowy oleju silnikowego. 10.Pompa zasysająca.11.
Zawór odpowietrzania.





Przed każd
 interwencją pod maską silnika wyłączyć zapłon (zgaszonakontrolka Ready), aby uniknąć ryzyka yobrażeń, związanego z automatycznym uruchomieniem silnika.

224
Kontrole






Sprawdzanie stanu płynów






Przed każdą interwencją pod maską
silnika wyłączyć zapłon (zgaszona kontrolka Ready), aby uniknąć ryzyka yobrażeń, związanego z automatycznym uruchomieniem silnika.
Poziom oleju

Do kontroli poziomu oleju silnikowego
służy wskaźnik w zestawie
wskaźników, działający po włączeniu
zapłonu, lub wskaźnik ręczny (bagnet).
Wymiana oleju
Zgodnie ze wskazaniami podanymi w książcegwarancyjnej.

Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.


Charakterystyka oleju

Wybrany olej musi być dopuszczony do
stosowania dla danego silnika oraz spełniać
wymagania producenta.

Poziom pł
ynu powinien znajdować się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego


Wymiana płynu hamulcowego

Zgodnie ze wskazaniami podanymi w książce gwarancyjnej.


Charakterystyka płynu

Płyn musi spełniać wymagania producenta
oraz normy DOT3 lub DOT4 .
Poziom płynu układu
kierowniczego ze wspomaganiem

Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
Aby to sprawdzić, odkręcić korek
prz
y zimnym silniku.
W przypadku znacznego spadku poziomu płynu należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym w celu kontroli danego układu.
Stan płynów należy regularnie kontrolować zgodnie z książką gwarancyjną i uzupełniać w razie potrzeby o ile nie ma przeciwwskazań.
W trakcie czynności wykonywanych pod pokrywą silnika należy uważać, ponieważ niektóre elementysą wyjątkowo gorące (niebezpieczeństwo poparzeń), a motowentylator może się załączyć w każdej chwili (nawet przy wyłączonym zapłonie).

Kontrola ręczna uważana jest za wiarygodną,jeżeli samochód stoi na płaskiej powierzchni, a silnik jest wyłączony od ponad 30 minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą normalną. PEUGEOT zaleca kontrolowanie i
uzupełnienie oleju co 5 000 km.
Po 30 minutach od chwili uzupełnieniastanu oleju można skontrolować poziom zapomocą wskaźnika w zestawie wskaźników po
uprzednim włączeniu zapłonu.

9
225
Kontrole
Poziom płynu
chłodzącego
Poziom płynu chłodzącego powinien znajdować się w pobliżu oznaczenia"MAXI", nigdy go nie przekraczając.


Układ chłodzenia działa pod ci
śnieniem, należy
odczekać co najmniej godzinę od wyłączeniasilnika przed odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o dwa
obrot
y, co spowoduje spadek ciśnienia. Gdyciśnienie spadnie, odkręcić korek i uzupełnićpoziom płynu.
Wymiana płynu chłodzącego
Płyn chłodzący nie wymaga wymiany.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.



Charakterystyka płynu
Aby zapewnić optymalną skutecznośćczyszczenia i uniknąć zamarzania nie należy
uzupełniać ani zastępować płynu wodą.

Poziom płynu spryskiwaczy
sz
yb i spryskiwaczy reflektorów
W pojazdach wyposażonych w
spryskiwacze reflektorów minimalny poziom płynu sygnalizowany jest poprzez sygnał dźwiękowy oraz
komunikat na wyświetlaczu w zestawie wskaźnik

226
Kontrole
Unikać dłuższego kontaktu zużytegooleju i płynów ze skórą. Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju i płynów do ścieków lub na podłoże.Zużyty olej należy przelać do pojemników przeznaczonych do tego celu,znajdujących się w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.








Zużyte oleje i płyny
Uzupełnienie
Uzupełnienie dodatku musi być bezwzględnie
wykonywane w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

Poziom dodatku do oleju
napędowego (Diesel z
filtrem cząstek stałych)
Minimalny poziom dodatku sygnalizowany jest
zapaleniem się kontrolki ser wisowej, której
towarzyszy sygnał dźwiękowy oraz komunikat
na wyświetlaczu w zestawie wskaźnik

9
227
Kontrole






Kontrole
Akumulator 12 V

Akumulator jest bezobsługowy.
Mimo wszystko należy sprawdzaćczystość i dokręcenie klem, zwłaszcza
w okresie letnim i zimowym.
Te r m i ny wymiany elementów
filtrujących znajdują się w książce
gwarancyjnej.
Filtr powietrza i filtr kabiny
Wymieniać filtr oleju przy każdejwymianie oleju silnika.
Te r m i ny wymiany tego elementu podano w książce gwarancyjnej.
Filtr oleju
Obecność tej etykiety, zwłaszcza wpołączeniu z funkcją Stop & Star t, wskazujena zastosowanie akumulatora ołowiowego
12 V, o specjalnej technologii i parametrach, wymagającego, w przypadku wymianyalbo odłączenia, interwencji wyłącznie ze
strony ASO sieci PEUGEOT lub warsztatu
specjalistycznego.
Jeżeli nie ma innych zalece
ń, należy kontrolować elementy zgodnie z książką gwarancyjną i w zależności od silnika pojazdu.
Kontrolę można wykonać w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.






Przed każdą interwencją pod maską silnika wyłączyć zapłon (zgaszonakontrolka Ready), aby uniknąć ryzyka yobrażeń, związanego z automatycznym uruchomieniem silnika.
Przed przystąpieniem do prac związanych
z akumulatorem należy zapoznać się z rubryką "Akumulator 12 V", aby uzyskaćinformacje dotyczące odłączania i ponownegopodłączania akumulatora. W zależności od warunków zewnętrznych
(zapylenie atmosfery...) oraz eksploatacji samochodu (jazda miejska...), filtry należy
wymieniać dwa razy częściej
.
Zaniecz
yszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprz
yjemnych zapachów.

228
Kontrole
Manualna sterowana
6-bie
gowa skrzynia biegów
Skrzynia biegów nie wymagakonserwacji (bez wymiany oleju).
W książce ser wisowej i
gwarancyjnej znajdują się
in
formacje na temat terminów kontroli tego elementu.
Zuż
ycie klocków hamulcowych
zależy od stylu jazdy, w
szczególności dla samochod
