PEUGEOT 807 2013 Návod na použití (in Czech)

9
1
SEZNÁMENÍ S VOZIDLE
M


Interiér


13.
Baterie/Pojistková skřínka.

14.
Nafukovací vak „airbag“
spolujezdce.

15.
Spodní odkládací skřínka u
spolujezdce/Pojistková skřínka/
Zásuvky RCA.

16.
Ovladače klimatizace.

17.
Zapalovač cigaret/
Elektrická zásuvka 12 V.

18.
Ovládací tlačítko výstražných
světel.

19.
Úložná přihrádka nebo přídavný
ovladač telematiky.

20.
Chlazená přihrádka.

21.
Popelník/Držák na nápoje.

22.
Ovladač seřizování sedadel.

23.
Odkládací prostor.

24.
Parkovací (ruční) brzda - vlevo.

1.
Elektrické ovladače zpětných
zrcátek.


- Elektrické ovladače oken.

- Vypínač pro neutralizaci
elektrických ovladačů vzadu.

2.
Horní odkládací skřínka u
řidiče.

3.
Střední směrovatelné výstupy
větrání.

4.
Autorádio nebo multimediální
autorádio GPS s víkem.

5.
Přístrojová deska/Velká barevná
obrazovka.

6.
Snímač slunečního záření a teploty
v kabině.

7.
Horní odkládací skřínka u spolujezdce.
25.
Páčka otevírání kapoty motoru pod
krytkou - vlevo.

26.
Čelní sklo tlumící hluk.

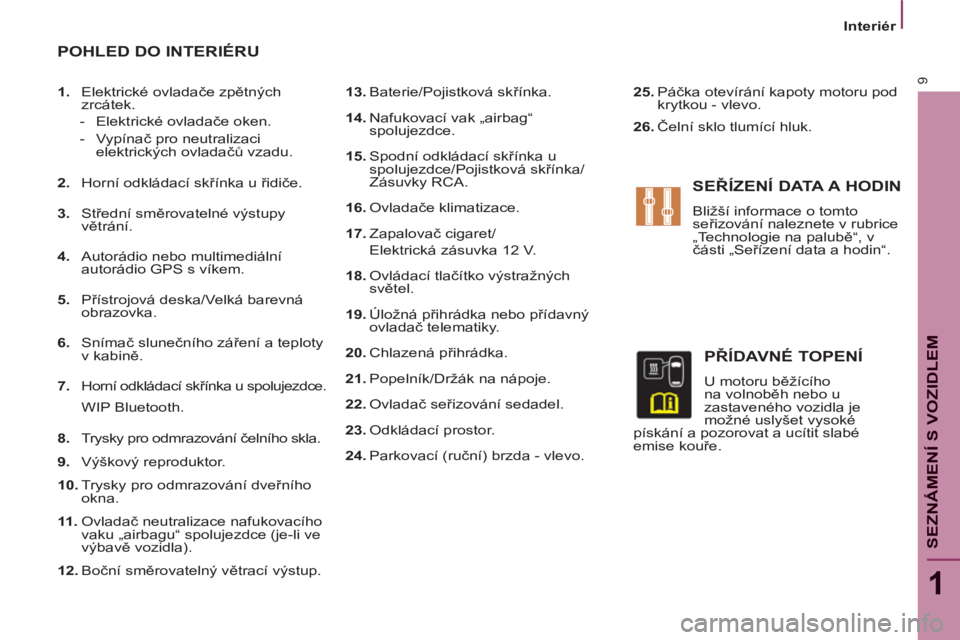

POHLED DO INTERIÉRU

SEŘÍZENÍ DATA A HODIN


Bližší informace o tomto
seřizování naleznete v rubrice
„Technologie na palubě“, v
části „Seřízení data a hodin“.


PŘÍDAVNÉ TOPENÍ

U motoru běžícího
na volnoběh nebo u
zastaveného vozidla je
možné uslyšet vysoké
pískání a pozorovat a ucítit slabé
emise kouře.
WIP Bluetooth.

8.
Trysky pro odmrazování čelního skla.

9.
Výškový reproduktor.

10.
Trysky pro odmrazování dveřního
okna.

11 .
Ovladač neutralizace nafukovacího
vaku „airbagu“ spolujezdce (je-li ve
výbavě vozidla).

12.
Boční směrovatelný větrací výstup.

10
Interiér

5.
Kontrolní blok.

6.
Ovladače autorádia pod volantem.

7.
Ovladače stěračů/ostřikovače/
palubního počítače.

8.
Řadicí páka.

9.
Spínací skřínka.

1.
Tlačítko pro neutralizaci prostorové
ochrany alarmu.

2.
Ovladače omezovače/regulátoru
rychlosti.

3.
Ovladače vnějšího osvětlení,
směrových světel.

4.
Airbag řidiče.
Zvukové výstražné zařízení.
10.
Ovladač pro nastavení sklonu
světlometů.

11 .
a - Vypínač dynamického řízení
stability (ESP/ASR).
b - Vypínač parkovacího asistenta.

12.
Ovladač pro nastavení volantu.

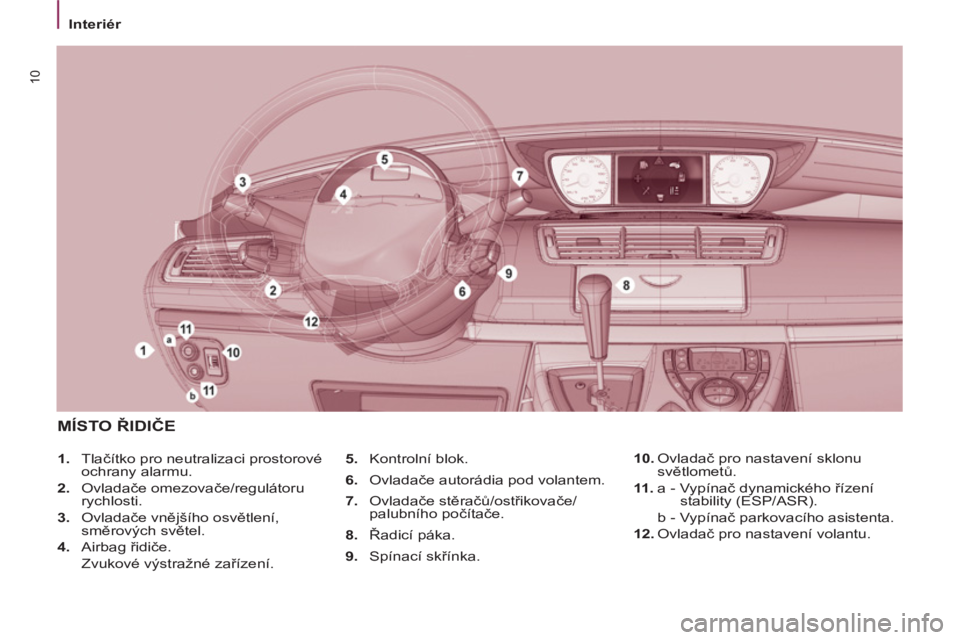

MÍSTO ŘIDIČE

9
99
11
1
SEZNÁMENÍ S VOZIDLE
M


Interiér

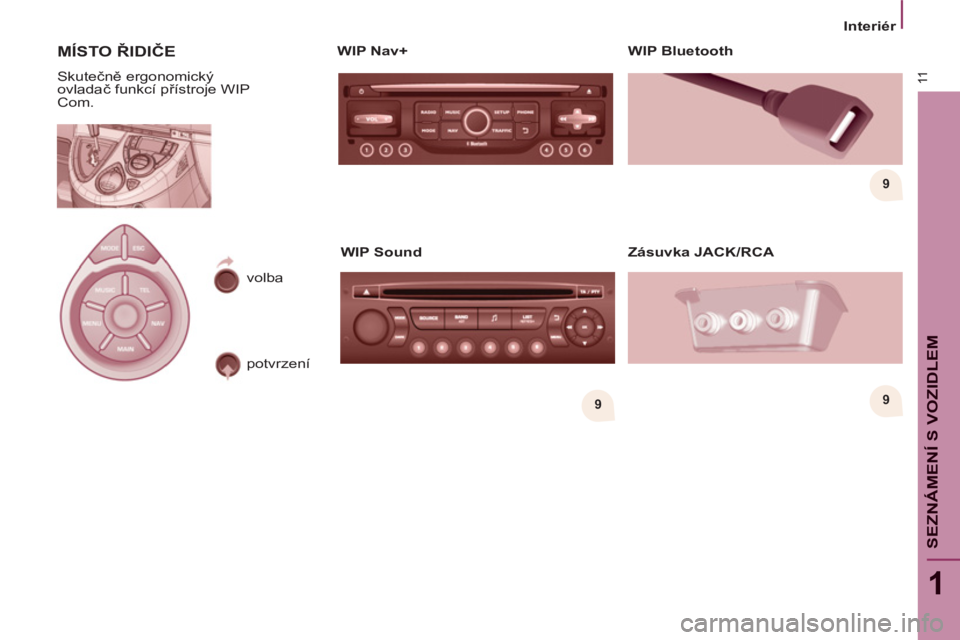

MÍSTO ŘIDIČE


Skutečně ergonomický
ovladač funkcí přístroje WIP
Com.
WIP Nav+

potvrzení


volba
WIP Sound


WIP Bluetooth



Zásuvka JACK/RCA

4
12
Interiér
86 Sedadlo s ručním
seřizováním
Sedadlo s elektrickým
seřizováním Pokud je Vaše
vozidlo vybavené
otočným předním
sedadlem,
přitáhněte
směrem dopředu
čípek umístěný
na kraji páky
parkovací brzdy.
Páka parkovací
brzdy klesne dolů.
Nyní můžete otočit sedadlo. Po
návratu do normální polohy přitáhněte
páku nahoru až do „cvaknutí“.

1.
Podélné
seřízení.

2.
Seřízení sklonu.

3.
Seřízení výšky
sedáku.

4.
Seřízení bederní
opěry.

5.
Seřízení výšky a
sklonu opěrky hlavy.

Otočení sedadla

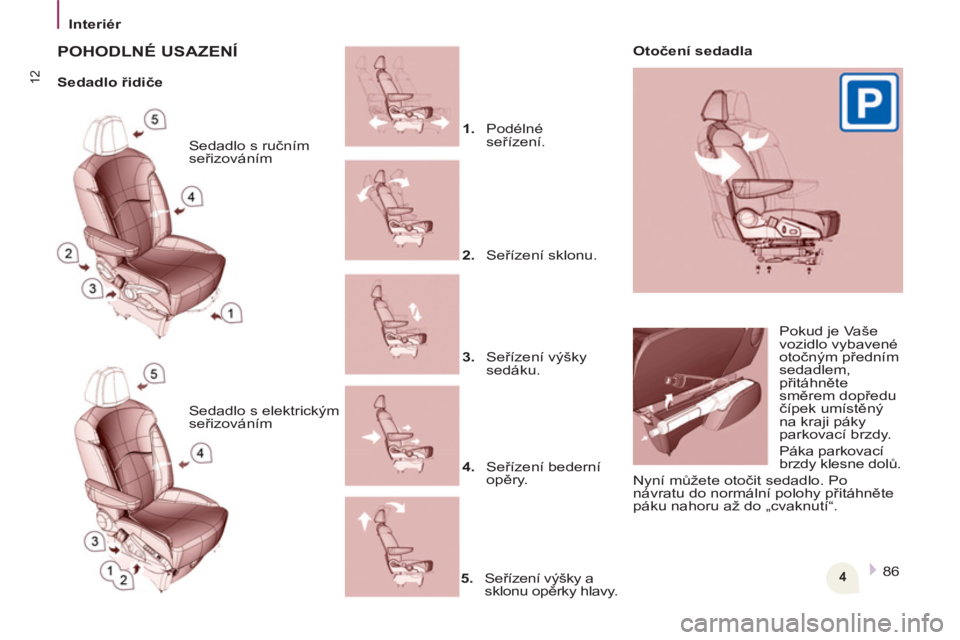

POHODLNÉ USAZENÍ


Sedadlo řidiče

3
13
1
SEZNÁMENÍ S VOZIDLE
M


Interiér

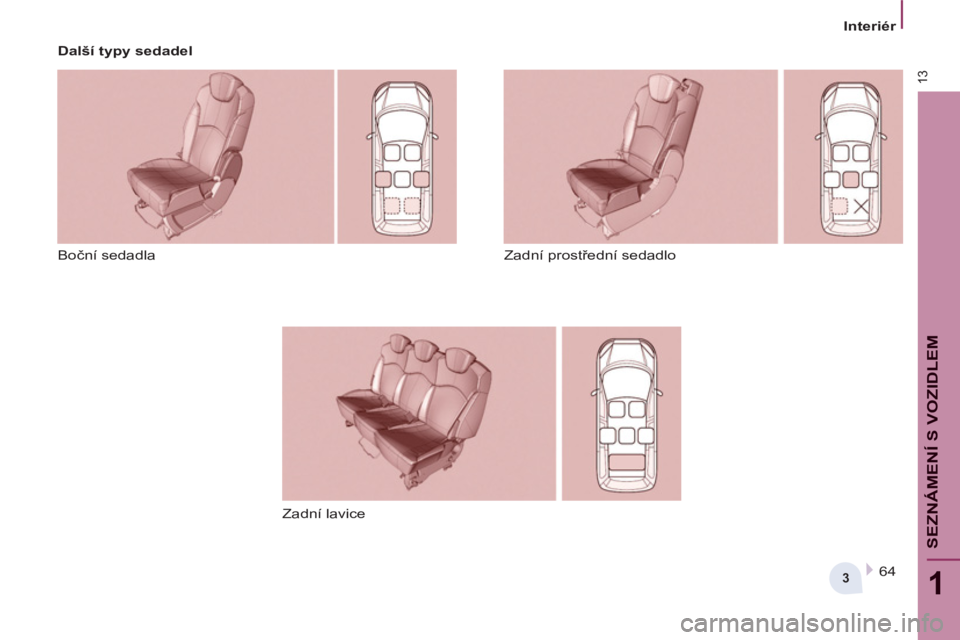

Boční sedadla Zadní prostřední sedadlo
Zadní lavice
Další typy sedadel
64

43
3
3
14
Interiér
91
Návrat zpět

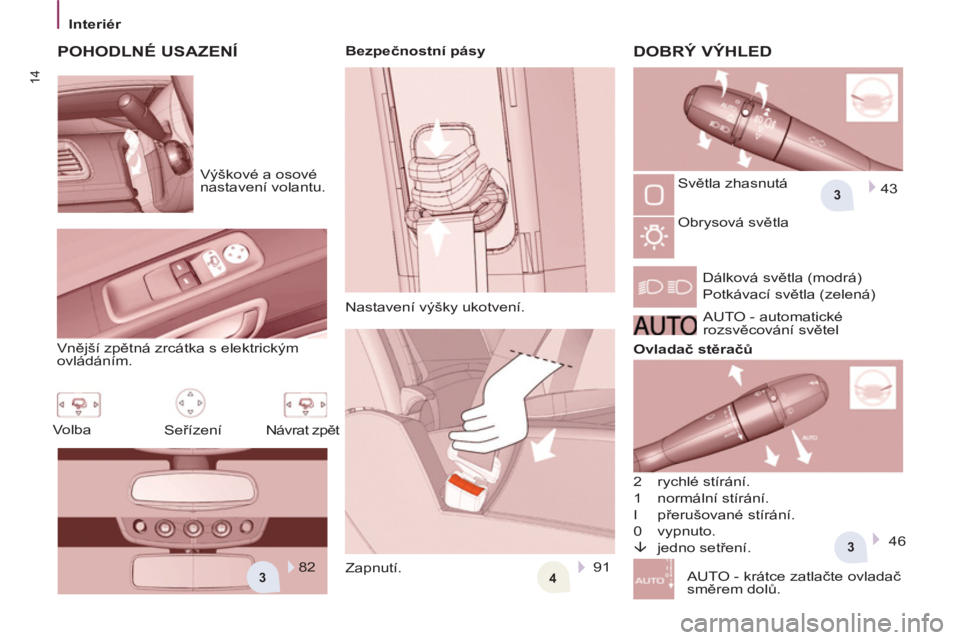

POHODLNÉ USAZENÍ
DOBRÝ VÝHLED

Výškové a osové
nastavení volantu.
Vnější zpětná zrcátka s elektrickým
ovládáním.
Volba
Bezpečnostní pásy
Nastavení výšky ukotvení.
Zapnutí. Světla zhasnutá
Obrysová světla
Dálková světla (modrá)
Potkávací světla (zelená)

Ovladač stěračů
2 rychlé stírání.
1 normální stírání.
I přerušované stírání.
0 vypnuto.
È
jedno setření.
AUTO - krátce zatlačte ovladač
směrem dolů. AUTO - automatické
rozsvěcování světel
Seřízení
82
43
46

4
244
7
6
4 3 3
415
1
SEZNÁMENÍ S VOZIDLE
M


Interiér

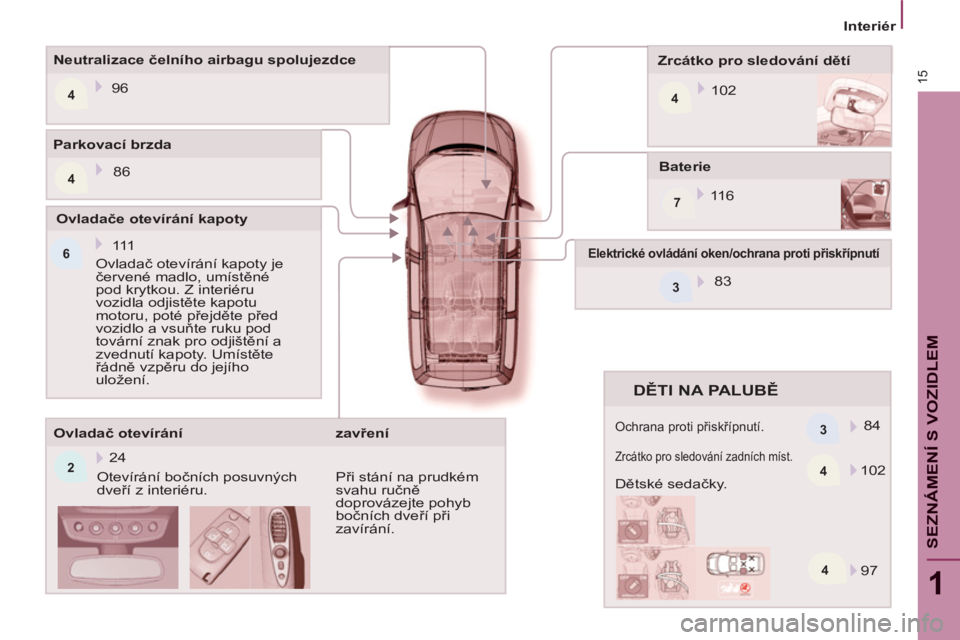

Baterie
11 6
Zrcátko pro sledování dětí
102
Neutralizace čelního airbagu spolujezdce
96

Ovladač otevírání
Otevírání bočních posuvných
dveří z interiéru. 24
Parkovací brzda
86

Ovladače otevírání kapoty
Ovladač otevírání kapoty je
červené madlo, umístěné
pod krytkou. Z interiéru
vozidla odjistěte kapotu
motoru, poté přejděte před
vozidlo a vsuňte ruku pod
tovární znak pro odjištění a
zvednutí kapoty. Umístěte
řádně vzpěru do jejího
uložení. 111

Ochrana proti přiskřípnutí.

97 102 84 83



Elektrické ovládání oken/ochrana proti přiskřípnutí


DĚTI NA PALUBĚ

Zrcátko pro sledování zadních míst.

Dětské sedačky. Při stání na prudkém
svahu ručně
doprovázejte pohyb
bočních dveří při
zavírání.


zavření

3
3
16
Interiér

VĚTRÁNÍ

65 - 73

56


ROZLIČNÁ USPOŘÁDÁNÍ SEDADEL


Automatická s odděleným seřizováním.

Stiskněte tlačítko, zobrazí se zkratka
AUTO - jedná se o normální režim
činnosti systému.
Variabilní uspořádání sedadel je
podrobně popsáno v kapitole 3.
Správný způsob přemísťování sedadel.
Dodržujte pečlivě pořadí etap
vyznačené v tomto dokumentu:
nastavení opěrky hlavy do nízké
polohy, sklopení opěradla sedadla
na sedák, ověření kompatibility
úchytů zvoleného místa s daným
typem sedadla, umístění předních
noh sedadla přímo nad kolejničky
nebo úchyty na podlaze a teprve poté
zasunutí zadních noh do úchytů.
Klimatizace

17
1
SEZNÁMENÍ S VOZIDLE
M

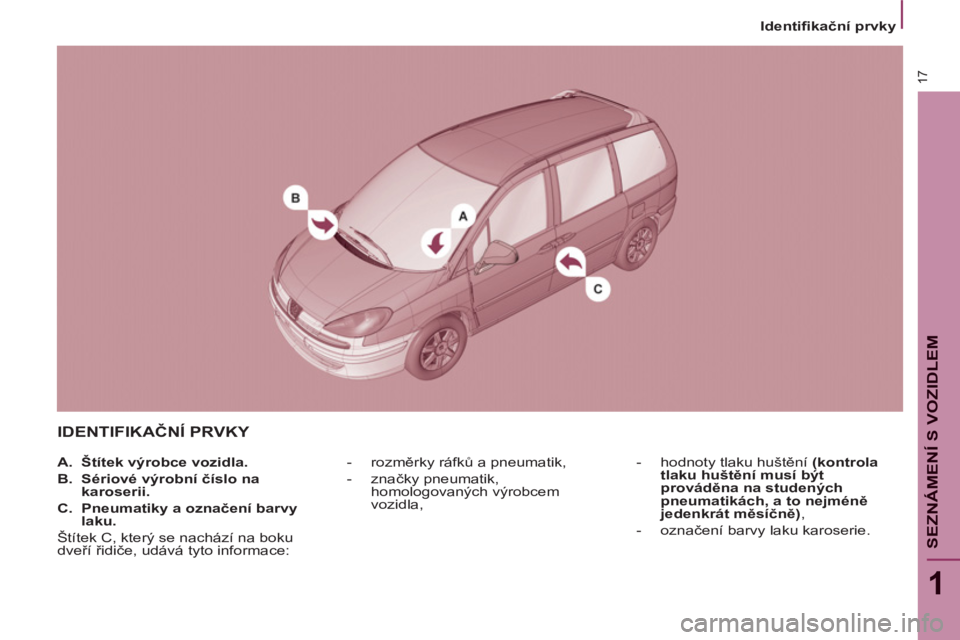

Identifi kační prvky

IDENTIFIKAČN

Otevírání

18

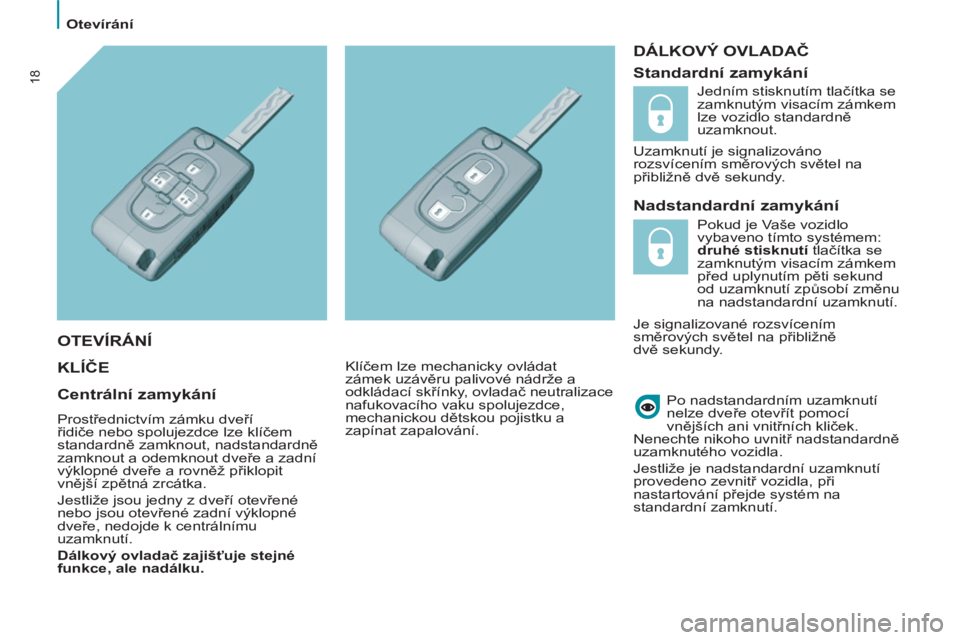

DÁLKOVÝ OVLADAČ

Nadstandardní zamykání
KLÍ
ČE


Po nadstandardním uzamknutí
nelze dveře otevřít pomocí
vnějších ani vnitřních kliček.
Nenechte nikoho uvnitř nadstandardně
uzamknutého vozidla.
Jestliže je nadstandardní uzamknutí
provedeno zevnitř vozidla, při
nastartování přejde systém na
standardní zamknutí.

OTEVÍRÁNÍ

Jedním stisknutím tlačítka se
zamknutým visacím zámkem
lze vozidlo standardně
uzamknout.
Uzamknutí je signalizováno
rozsvícením směrových světel na
přibližně dvě sekundy.


Centrální zamykání

Prostřednictvím zámku dveří
řidiče nebo spolujezdce lze klíčem
standardně zamknout, nadstandardně
zamknout a odemknout dveře a zadní
výklopné dveře a rovněž přiklopit
vnější zpětná zrcátka.
Jestliže jsou jedny z dveří otevřené
nebo jsou otevřené zadní výklopné
dveře, nedojde k centrálnímu
uzamknutí.

Dálkový ovladač zajišťuje stejné
funkce, ale nadálku.
Klíčem lze mechanicky ovládat
zámek uzávěru palivové nádrže a
odkládací skřínky, ovladač neutralizace
nafukovacího vaku spolujezdce,
mechanickou dětskou pojistku a
zapínat zapalování.


Standardní zamykání


Pokud je Vaše vozidlo
vybaveno tímto systémem:
druhé stisknutí
tlačítka se
zamknutým visacím zámkem
před uplynutím pěti sekund
od uzamknutí způsobí změnu
na nadstandardní uzamknutí.
Je signalizované rozsvícením
směrových světel na přibližně
dvě sekundy.
