Peugeot Bipper 2015 Manualul de utilizare (in Romanian)

159
Bipper_ro_Chap09_aide-rapide_ed02-2014
- Dacă o presiune de minim 1,5 bari nu
este atinsă în 5 minute:
●

debranşaţi compresorul de la valv
ă şi de
la priza de accesorii 12
v
,
●


deplasaţi vehicu
lul aproximativ 10 metri,
pentru a distribui lichidul de obturare în
interiorul pneului,
●

repetaţi în continuare operaţia de
umflare.
-


Dacă o presiune de minim
1,8 bari nu
este atinsă în 10 minute:
●

întrerupeţi proce
dura de reparaţie; pneul
este prea deteriorat pentru a fi reparat,
●

consultaţi reţeaua PEUGEOT
sau un
service autorizat.
-

Dacă pneul a fost umflat la presiunea de

3 bari, porniţi imediat.
După ce aţi condus aproximativ 10 minute,
opriţi şi verificaţi din nou presiunea din pneu.
Aduceţi presiunea la nivelul corect, dacă
este necesar, şi consultaţi cât mai curand
posibil reţeaua PEUGEOT sau un service
autorizat.
i

nformaţi neapărat tehnicianul că aţi reparat
pneul cu kit-ul de reparare provizorie şi
aratati-i instrucţiunile de utilzare.
Verificarea şi refacerea presiunii
Pentru verificarea şi restabilirea presiunii
unui pneu, compresorul trebuie utilizat după
cum urmează:
-

debranşaţi tubul
I,
-

conectaţi-l direct la valva pneului,
cartuşul va fi astfel conectat la compresor şi


lichidul de obturare nu va mai fi injectat.
Înlocuirea cartuşului de reparare
Debranşaţi tubul I .
Rotiţi cartuşul gol în sens invers antiorar şi
ridicaţi-l.
i

nseraţi cartuşul nou şi rotiţi-l în sens orar.
Rebranşaţi tubul I şi aduceţi tubul B la locul
său.
Cartuşul de reparare conţine etilen-
glicol, produs nociv în caz de ingerare


şi iritant pentru ochi.
Ţineţi acest produs departe de copii.
După utilizare, nu aruncaţi la întâmplare
cartuşul uzat, ci aduceţi-l în reţeaua
PEUGEOT, sau la o unitate abilitată pentru
recuperarea acestuia.
Dacă este necesară dezumflarea pneului:
-

reconectaţi tubul

I la valva pneului,
-

apăsaţi pe tasta galbenă siutată


în centrul întrerupătorului F de la
compresor.
9
ASISTENŢĂ RAPIDĂ
Schimbarea unei roţi

160
Bipper_ro_Chap09_aide-rapide_ed02-2014
LANTURI PENTRU zAPADA
În condiţii de iarnă, lanţurile pentru
zăpadă ameliorează tracţiunea cât şi
comportamentul vehiculului la frânare.Lanţurile pentru zăpadă trebuie
montate pe roţile motrice. Acestea
nu pot fi montate pe roata de rezervă de
tip
"disc".
Ţineţi cont de reglementările sprecifice
fiecărei ţări în ceea ce priveşte
utilizarea lanţurilor pentru zăpadă şi viteza
maximă autorizată. Sfaturi de instalare
F
Dacă doriţi să montaţi lanţurile pe


parcursul unui drum, opriţi vehiculul pe o
suprafaţă plană, înafara carosabilului.
F
T

rageţi frâna de staţionare şi asiguraţi
roţile cu o cală pentru a evita o alunecare
a vehicului.
F
Montaţi lanţurile respectând instrucţiunile


furnizate de către producătorul acestora.
F
Porniţi lent şi rulaţi o perioadă de timp


fără a depăşi viteza de 50 km/h.
F
Opriţi vehiculul şi verificaţi dacă lanţurile


sunt corect poziţionate.
Se recomanda montarea lanturilor


inainte de a porni la drum, pe un teren
orizontal si uscat.
Utilizaţi numai lanţurile pentru zăpadă
concepute pentru tipul de roţi cu care este
echipat vehiculul:
Pentru mai multe informaţii privind
lanţurile pentru zăpadă, consultaşi reţeaua
PEUGEOT sau un Service autorizat.
Dimensiunea
pneurilor originale Dimensiune maxima
za de lant
175/70 R14 9 mm
185/65 R15
Evitaţi rularea pe drumuri dezăpezite,
pentru a nu deteriora anvelopele
vehiculului cât şi carosabilul. Dacă vehiculul
dumneavoastră este echipat cu jante din
aluminiu, verificaţi ca nici o parte a lanţului
sau a fixărilor acestuia să nu intre în contact
cu janta.
Lanţuri pentru zăpadă

161
Bipper_ro_Chap09_aide-rapide_ed02-2014
Lumini faţă
Deschideţi capota motorului. Pentru a avea
acces la lămpi şi becuri, treceţi mâna în
spatele blocului optic.
Îndepărtaţi capacele de protecţie pentru a
avea acces la becuri.
Efectuaţi operaţiunile în sens invers pentru a
pune la loc fiecare lampă sau bec.
SCHIMBAREA UNUI BEC
Tipuri de becuri sau lămpi
Diferite tipuri de becuri sunt instalate pe
vehiculul dumneavoastră.
Pentru a le demonta:
1.
T
ip A
Bec în totalitate din sticlă: trageţi uşor


deoarece este montat prin apăsare.
2.

T
ip B
Bec cu soclu: apăsaţi pe bec apoi rotiţi-l


în sens antiorar.
3.

T
ip C
Bec cilindric: distanţaţi contactele.
4.


T
ip D - E
Lampă cu halogen: degajaţi arcul de


blocare al suportului său.
Spalare cu jet de apa la inalta presiune
La spalarea cu jet de apa la inalta presiune
pentru indepartarea murdariei persistente,
nu insitati pe proiectoare, pe blocurile optice
si pe conturul lor, pentru a evita deteriorarea
lacului de protectie si a garniturilor de
etansare.
9
ASISTENŢĂ RAPIDĂ
Schimbarea unui bec

162
Bipper_ro_Chap09_aide-rapide_ed02-2014
1 - Lumini de intalnire
T
ip D, H4 - 55W
-

Îndepărtaţi capacul rotindu-l în sens

antiorar.
-

Deconectaţi firele electrice.
-


Degajaţi arcul de blocare apăsând pe

cele două cleme.
-

Înlocuiţi lampa având grijă ca partea

metalică să corespundă cu canelurile
prezente pe far.
2 - Lumini de poziţie
T

ip A, W5W - 5W
-

Îndepărtaţi capacul rotindu-l în sens

anti-orar.
-

T
rageţi de suportul becului pentru a avea
acces la lampă.
-

Înlocuiţi becul. 3 - Lumini de drum
T

ip D, H4 - 55W
-

Îndepărtaţi capacul rotindu-l în sens

invers acelor de ceas.
-

Debranşaţi firele electrice.
-


Degajaţi arcul de blocare apăsând cele

două cleme.
-

Îndepărtaţi suportul becului.
-


Înlocuiţi lampa având grijă ca partea

metalică să corespundă cu canelurile
prezente pe far. 4 - Lumini semnalizatoare de direcţie
T

ip B, PY21W - 21W ambră
-
Rotiţi suportul un sfert de tură, în sens

invers acelor de ceas.
-
Desprindeţi becul apăsând lejer deasupra

şi rotind în sens invers acelor de ceas.
-
Înlocuiţi becul.
În caz de dificultate, consultaţi PEUGEOT

sau un service autorizat.
La sfârşitul fiecărei operaţiuni, verificaţi
buna funcţionare a luminilor.
5 - Proiectoare anticeata
T

ip E, H1 - 55W
Consultaţi reţeaua PEUGEOT sau un
service autorizat.
Schimbarea unui bec

163
Bipper_ro_Chap09_aide-rapide_ed02-2014
Plafoniere faţă/ spate
Tip C, 12 v 10W - 10W
-
Îndepărtaţi plafoniera cu ajutorul unei

şurubelniţe.
-

Ridicaţi capacul pentru a avea acces la

lampă.
-

Înlocuiţi becul îndepărtând cele două

contacte.
-

Asiguraţi-vă că becurile noi sunt bine

blocate între cele două contacte.
-

Închideţi capacul de protecţie.
-


Fixaţi plafoniera în suportul său şi

asiguraţi-vă că este bine prinsă.
Semnalizator de direcţie montat lateral
Tip A, WY5W - 5W ambra
-
Împingeţi semnalizatorul spre spate şi

detaşaţi-l.
-

Ţineţi conectorul şi rotiţi un sfert de tură

suportul becului.
-

Rotiţi lampa un sfert de tură spre stânga.
-


T
rageţi lampa apoi înlocuiţi-o.
-

La remontare, inseraţi semnalizatorul

spre spate, apoi aduceţi-l în faţă.
9
ASISTENŢĂ RAPIDĂ
Schimbarea unui bec

164
Bipper_ro_Chap09_aide-rapide_ed02-2014
Lumini spate
- Descoperiţi becul ars înainte de a
deschide uşile spate.
-

Deşurubaţi cele 2 şuruburi cu şurubelniţa

din trusă (în spatele scaunului soferului)
şi scoateţi suportul becului.
-

Degajaţi blocul.
-


Debranşaţi conectorul electric.
-


Scoateţi suportul depărtând clemele.
-


Înlocuiţi becul.
Limini de placa de inmatriculare
Tip A, C5 W - 5 W
-
Declipsaţi capacul transparent cu ajutorul

şurubelniţei furnizate împreună cu
trusa (în spatele scaunului şoferului) şi
extrageţi suportul becului.
-

Înlocuiţi becul depărtând cele două

contacte.
-

Asiguraţi-vă că noul bec este bine fixat

între cele două contacte.
-

Repoziţionaţi plasticul transparent prin

apăsare.
Pentru mai multe informaţii despre becuri
consultaţi tabelul "Tipuri de becuri sau
lămpi".
1.

Lumini de stop
T

ip B, P21

W - 21

W
2.

Lumini semnalizatoare de direcţie
T

ip B, PY21

W - 21

W ambră
3.

Lumini de mers înapoi
T

ip B, P21

W - 21

W
4.

Lumini de poziţie

/Lumini pentru ceaţă
T

ip B, P4/21

W - 4

W/21

W Pe usile batante din spate Pe capacul de portbagaj din spate
Schimbarea unui bec

165
Bipper_ro_Chap09_aide-rapide_ed02-2014
Al treilea stop
Pe usile batante spate
Tip B, W5W - 5W (4 becuri)
-
Declipsaţi capacul transparent cu ajutorul

unei şurubelniţe situate în trusa descule.
-

Debranşaţi conectorul electric.
-


Scoateţi soclul prin apăsarea celor două

lamele.
-

Scoateţi becul defect.
-


Înlocuiţi becul. Pe capacul portbagajului
T

ip B, W5W - 5W (5 becuri)
-

Deschideti capacul portbagajului.
-


Demontati cele doua suruburi de fixare

ale mastii, apoi masca.
-

Demontati suportul becurilor
, presand
cele doua lamele.
-

Scoateti becul defect.
-

i nlocuiti becul.
Dacă întâlniţi o problemă, consultaţi reţeaua
PEUGEOT sau un service autorizat.
9
ASISTENŢĂ RAPIDĂ
Schimbarea unui bec

166
Bipper_ro_Chap09_aide-rapide_ed02-2014
SCHIMBAREA UNEI LAME DE ŞTERGĂTOR
Schimbarea unei lame faţă sau spate
i
nstrucţiuni pentru desprinderea lamei:
Ridicaţi braţul A al ştergătorului de parbriz.
Rotiţi lama B 90° în jurul pivotului C , prezent
la capătul braţului.
Desprindeţi pivotul de braţul C .
i

nstrucţiuni pentru montarea lamei:
i

ntroduceţi pivotul C în orificiul aflat în
partea centrală a lamei B .
Aşezaţi ştergătorul cu lama pe parbriz.
Schimbarea unui ştergător

167
Bipper_ro_Chap09_aide-rapide_ed02-2014
SCHIMBAREA UNEI SIGURANŢE
Cele două cutii cu siguranţe sunt situate
în bord în stânga scaunului şoferului şi în
compartimentul motor.
Scoaterea şi montarea unei siguranţe
Înaintea înlocuirii unei siguranţe este
necesară cunoaşterea defectului care a dus
la arderea acesteia.
n umărul siguranţelor
este indicat pe capacul cutiei de siguranţe.
Utilizaţi intotdeauna penseta speciala
pentru a extrage siguranţa din locaşul sau şi
verificaţi starea filamentului.
Înlocuiţi întodeauna o siguranţă defectă cu
alta de aceeaşi intensitate (aceeaşi culoare).
Dacă pana se produce din nou la putin
timp după înlocuirea siguranţei, verificaţi
echipamentul electric în reţeaua PEUGEOT
sau la un service autorizat. Acces la sigurantele din plansa de bord
-
Pentru a accede la siguranţele din planşa


de bord, îndepărtaţi cele 2 şuruburi
folosind cheia de contact şi basculaţi cutia.
PEUGEOT declină orice
responsabilitate pentru cheltuielile
cauzate de repararea vehiclului
dumneavoastra sau pentru anomaliile
în funcţionare cauzate de instalarea de
accesorii sau echipamente auxiliare care nu
sunt furnizate şi recomandate de PEUGEOT
şi nu sunt montate conform prevederilor,
în special pentru toate aparatele al căror
consum depăşeşte 10 miliamperi. A.
Bună.
B.

Arsă.
C.

Pensetă.
Acces la siguranţele din compartimentul
motorului
-

Pentru acces la siguranţele de sub

capota motorului, decuplaţi conectorul
farului din stânga, apoi desprindeţi
capacul casetei.
9
ASISTENŢĂ RAPIDĂ
Schimbarea unei siguranţe

168
Bipper_ro_Chap09_aide-rapide_ed02-2014

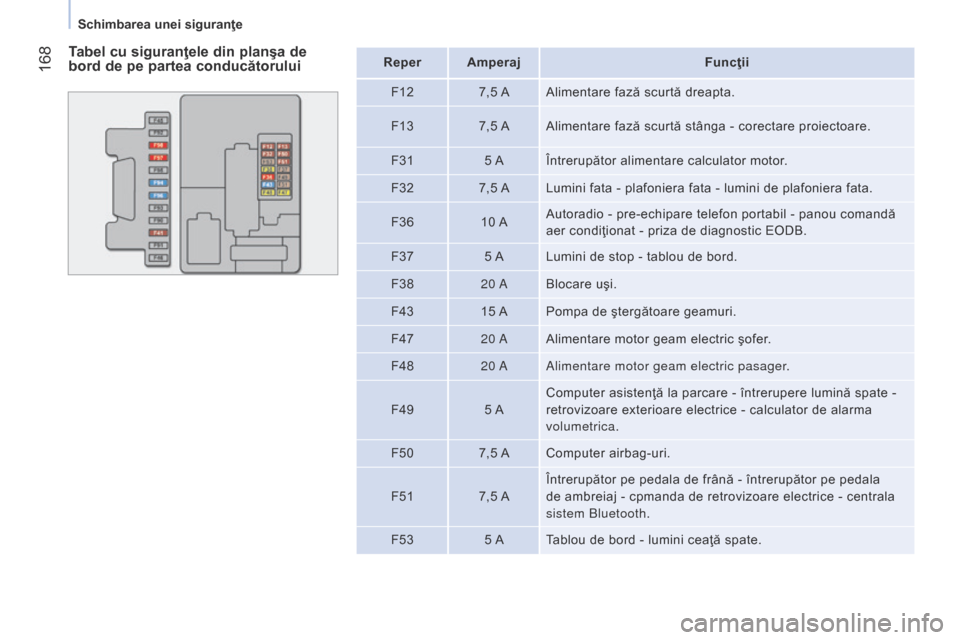

Tabel cu siguranţele din planşa de
bord de pe partea conducătoruluiReper AmperajFuncţii
F12 7,5 A Alimentare fază scurtă dreapta.
F13 7,5 A Alimentare fază scurtă stânga - corectare proiectoare.
F31 5 AÎntrerupător alimentare calculator motor.
F32 7,5 A Lumini fata - plafoniera fata - lumini de plafoniera fata.
F36 10 AAutoradio - pre-echipare telefon portabil - panou comandă
aer condiţionat - priza de diagnostic EODB.
F37 5 ALumini de stop - tablou de bord.
F38 20 ABlocare uşi.
F43 15 A Pompa de ştergătoare geamuri.
F47 20 AAlimentare motor geam electric şofer.
F48 20 AAlimentare motor geam electric pasager.
F49 5 AComputer asistenţă la parcare - întrerupere lumină spate
-
retrovizoare exterioare electrice - calculator de alarma
volumetrica.
F50 7,5 A Computer airbag-uri.
F51 7,5 AÎntrerupător pe pedala de frână - întrerupător pe pedala
de ambreiaj - cpmanda de retrovizoare electrice - centrala
sistem Bluetooth.
F53 5 ATablou de bord - lumini ceaţă spate.
Schimbarea unei siguranţe
