169
Bipper_sl_Chap09_aide-rapide_ed02-2014

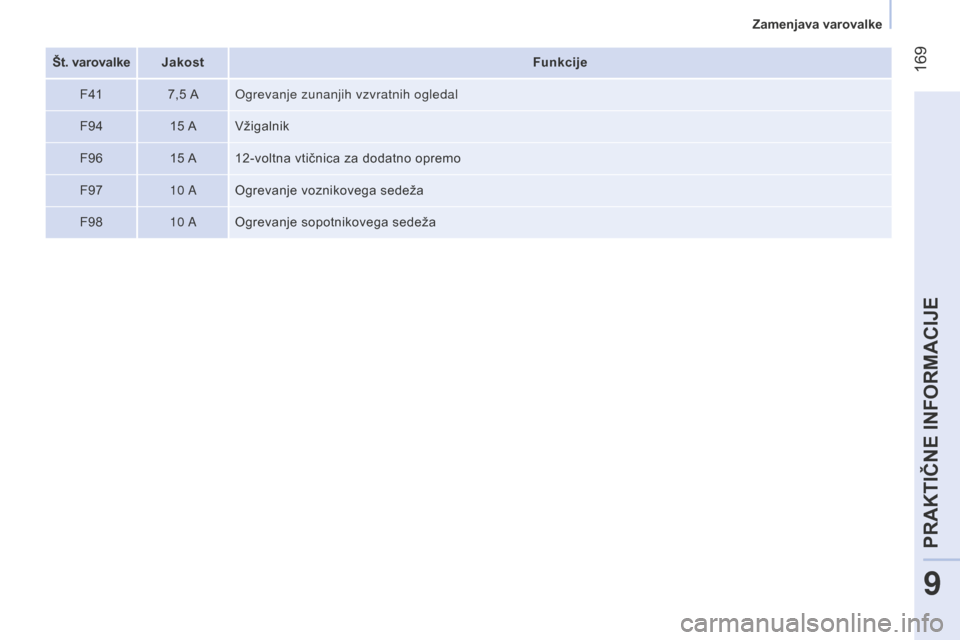

št.varovalkeJakost Funkcije
F41 7,5
Ao
grevanje zunanjih vzvratnih ogledal
F94 15
A Vžigalnik
F96 15
A 12-voltna vtičnica za dodatno opremo
F97 10
AOgrevanje voznikovega sedeža
F98 10
AOgrevanje sopotnikovega sedeža
9
PRAKTIČNE INFORMACIJE
Zamenjava varovalke
170
Bipper_sl_Chap09_aide-rapide_ed02-2014

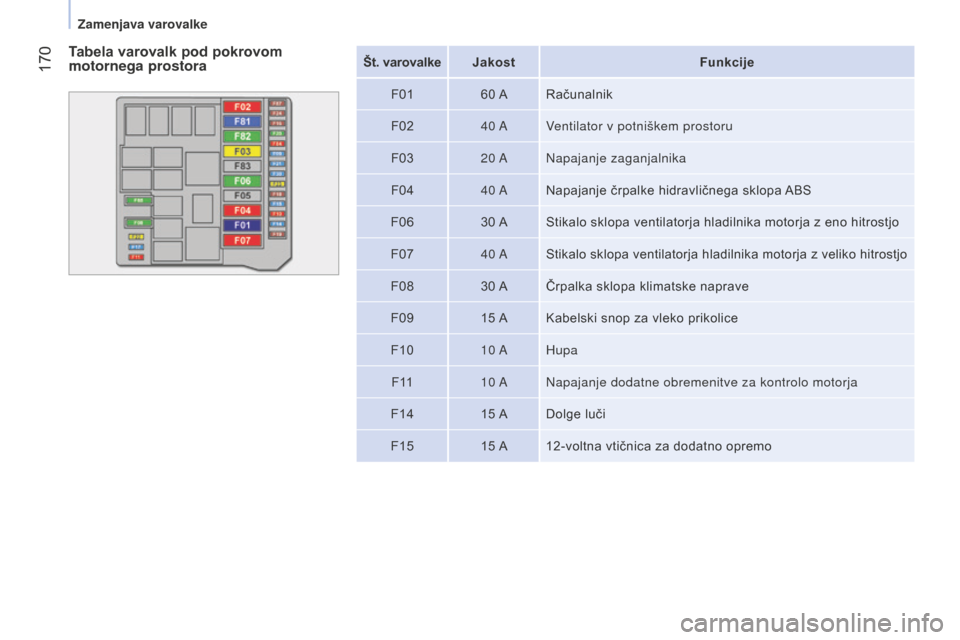

št.varovalkeJakost Funkcije
F01 60
A Računalnik
F02 40
AVentilator v potniškem prostoru
F03 20
ANapajanje zaganjalnika
F04 40
ANapajanje črpalke hidravličnega sklopa ABS
F06 30
A Stikalo sklopa ventilatorja hladilnika motorja z eno hitrostjo
F07 40
AStikalo sklopa ventilatorja hladilnika motorja z veliko hitrostjo
F08 30
A Črpalka sklopa klimatske naprave
F09 15
A Kabelski snop za vleko prikolice
F10 10
AHupa
F 11 10
ANapajanje dodatne obremenitve za kontrolo motorja
F14 15
A Dolge luči
F15 15
A 12-voltna vtičnica za dodatno opremo
Tabelavarovalkpodpokrovom motornega prostora
Zamenjava varovalke
171
Bipper_sl_Chap09_aide-rapide_ed02-2014

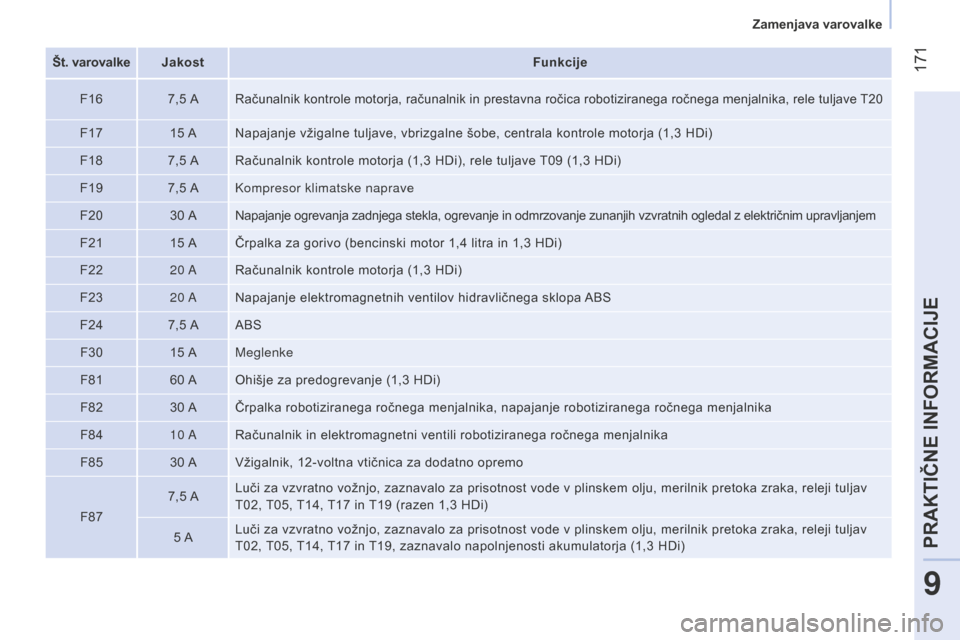

št.varovalkeJakost Funkcije
F16 7,5
ARačunalnik kontrole motorja, računalnik in prestavna ročica rob
otiziranega ročnega menjalnika, rele tuljave T20
F17 15
A Napajanje vžigalne tuljave, vbrizgalne šobe, centrala kontrole
motorja (1,3 HDi)
F18 7,5
A Računalnik kontrole motorja (1,3
HDi), rele tuljave T09 (1,3 HDi)
F19 7,5
AKompresor klimatske naprave
F20 30
ANapajanje ogrevanja zadnjega stekla, ogrevanje in odmrzovanje z
unanjih vzvratnih ogledal z električnim upravljanjem
F21 15
A Črpalka za gorivo (bencinski motor 1,4
litra in 1,3 HDi)
F22 20
ARačunalnik kontrole motorja (1,3
HDi)
F23 20
ANapajanje elektromagnetnih ventilov hidravličnega sklopa ABS
F24 7,5
A ABS
F30 15
AMeglenke
F81 60
A Ohišje za predogrevanje (1,3
HDi)
F82 30
A Črpalka robotiziranega ročnega menjalnika, napajanje robotizira
nega ročnega menjalnika
F84 10
ARačunalnik in elektromagnetni ventili robotiziranega ročnega menjalnika
F85 30
A Vžigalnik, 12-voltna vtičnica za dodatno opremo
F87 7,5
ALuči za vzvratno vožnjo, zaznavalo za prisotnost vode v plinske
m olju, merilnik pretoka zraka, releji tuljav
T02, T05, T14, T17
in T19 (razen 1,3 HDi)
5
ALuči za vzvratno vožnjo, zaznavalo za prisotnost vode v plinskem olju, merilnik pretoka zraka, releji tuljav
T02, T05, T14, T17
in T19, zaznavalo napolnjenosti akumulatorja (1,3 HDi)
9
PRAKTIČNE INFORMACIJE
Zamenjava varovalke
172
Bipper_sl_Chap09_aide-rapide_ed02-2014

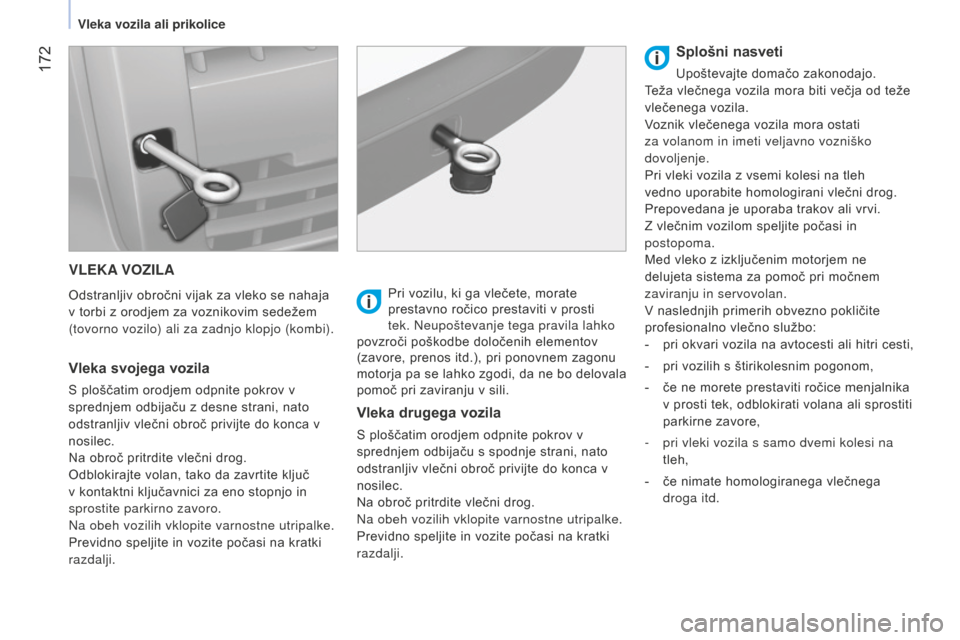

VLEKA VOZILA
Odstranljiv obročni vijak za vleko se nahaja
v torbi z orodjem za voznikovim sedežem
(tovorno vozilo) ali za zadnjo klopjo (kombi).
Vlekasvojegavozila
S ploščatim orodjem odpnite pokrov v
sprednjem odbijaču z desne strani, nato
odstranljiv vlečni obroč privijte do konca v
nosilec.
Na obroč pritrdite vlečni drog.
Odblokirajte volan, tako da zavrtite ključ
v kontaktni ključavnici za eno stopnjo in
sprostite parkirno zavoro.
Na obeh vozilih vklopite varnostne utripalke.
Previdno speljite in vozite počasi na kratki
razdalji. Pri vozilu, ki ga vlečete, morate
prestavno ročico prestaviti v prosti
tek. Neupoštevanje tega pravila lahko
povzroči poškodbe določenih elementov
(zavore, prenos itd.), pri ponovnem zagonu
motorja pa se lahko zgodi, da ne bo delovala
pomoč pri zaviranju v sili.
Vlekadrugega vozila
S ploščatim orodjem odpnite pokrov v
sprednjem odbijaču s spodnje strani, nato
odstranljiv vlečni obroč privijte do konca v
nosilec.
Na obroč pritrdite vlečni drog.
Na obeh vozilih vklopite varnostne utripalke.
Previdno speljite in vozite počasi na kratki
razdalji.
Splošninasveti
Upoštevajte domačo zakonodajo.
Teža vlečnega vozila mora biti večja od teže
vlečenega vozila.
Voznik vlečenega vozila mora ostati
za volanom in imeti veljavno vozniško
dovoljenje.
Pri vleki vozila z vsemi kolesi na tleh
vedno uporabite homologirani vlečni drog.
Prepovedana je uporaba trakov ali vrvi.
Z vlečnim vozilom speljite počasi in
postopoma.
Med vleko z izključenim motorjem ne
delujeta sistema za pomoč pri močnem
zaviranju in servovolan.
V naslednjih primerih obvezno pokličite
profesionalno vlečno službo:
-
pri okvari vozila na avtocesti ali hitri cesti,
-
pri vozilih s štirikolesnim pogonom,
-
če ne morete prestaviti ročice menjalnika
v prosti tek, odblokirati volana ali sprostiti
parkirne zavore,
-
pri vleki vozila s samo dvemi kolesi na
tleh,
-
če nimate homologiranega vlečnega
droga itd.
Vleka vozila ali prikolice
175
Bipper_sl_Chap10_caracteristique_ed02-2014

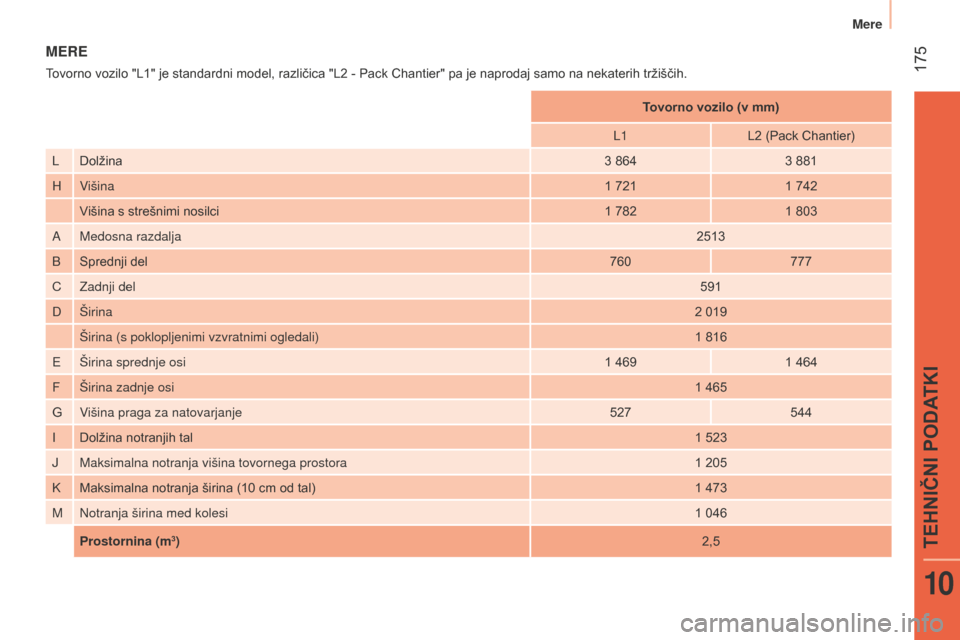

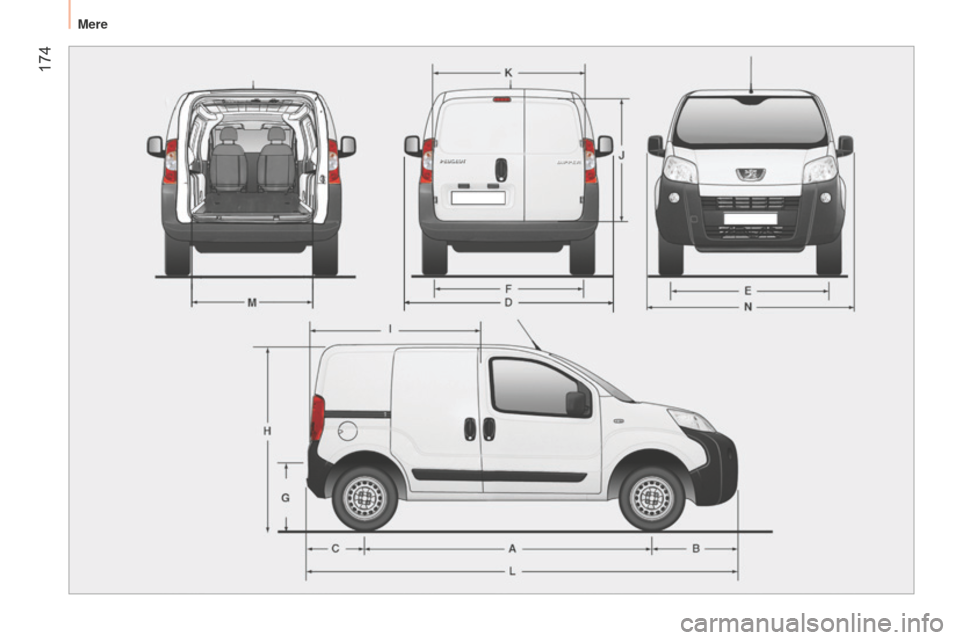

MERE
Tovorno vozilo "L1" je standardni model, različica "L2 - Pack Chantier" pa je naprodaj samo na nekaterih tržiščih.T ovorno vozilo (v mm)
l
1L2
(Pack Chantier)
lDolžina3 8643 881
H V
išina 1 7211 742
Višina s strešnimi nosilci 1 7821 803
A Medosna razdalja 2513
B Sprednji del 760777
C Zadnji del 591
D
š
irina 2 019
š
irina (s poklopljenimi vzvratnimi ogledali) 1 816
E
š
irina sprednje osi 1 4691
464
F
š
irina zadnje osi 1 465
G Višina praga za natovarjanje 527544
iDolžina notranjih tal 1 523
J Maksimalna notranja višina tovornega prostora 1 205
K Maksimalna notranja širina (10
cm od tal) 1 473
M Notranja širina med kolesi 1 046
Prostornina (m
3) 2,5
10
Mere
TEHNIČNI PODATKI
177
Bipper_sl_Chap10_caracteristique_ed02-2014

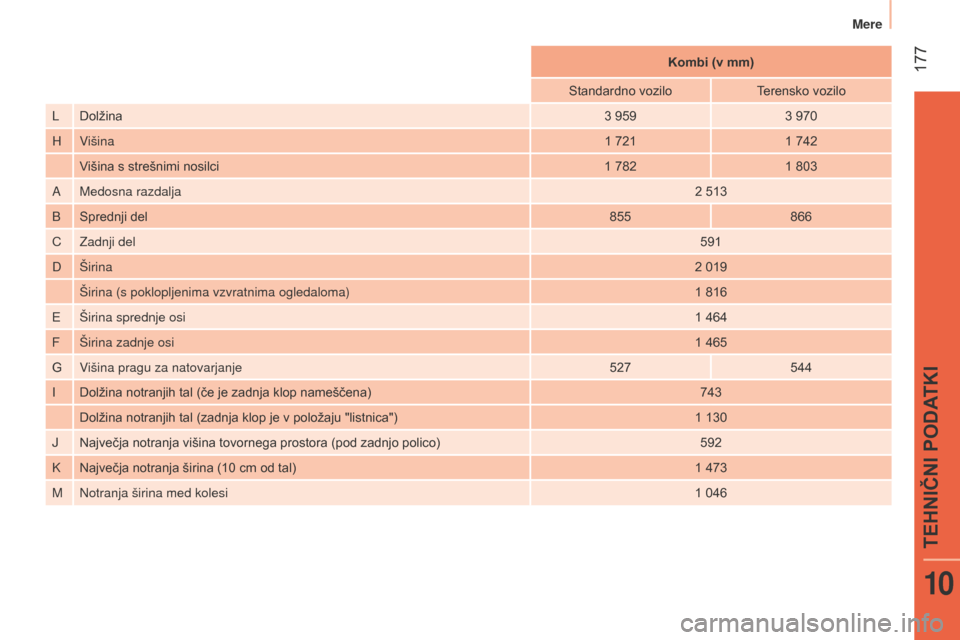

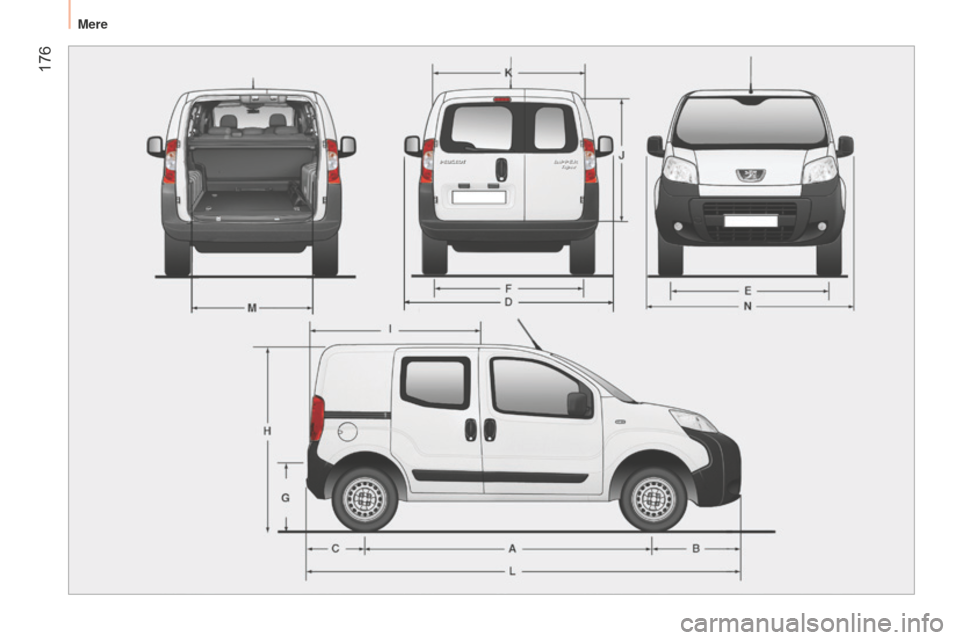

Kombi(vmm)
Standardno vozilo T
erensko vozilo
lDolžina 3
959 3
970
H Višina 1
721 1
742
Višina s strešnimi nosilci 1
782 1
803
A Medosna razdalja 2
513
B Sprednji del 855866
C Zadnji del 591
D
š
irina 2
019
š
irina (s poklopljenima vzvratnima ogledaloma) 1
816
E
š
irina sprednje osi 1
464
F
š
irina zadnje osi 1
465
G Višina pragu za natovarjanje 527544
iDolžina notranjih tal (če je zadnja klop nameščena) 743
Dolžina notranjih tal (zadnja klop je v položaju "listnica") 1
130
J Največja notranja višina tovornega prostora (pod zadnjo polico) 592
K Največja notranja širina (10
cm od tal) 1
473
M Notranja širina med kolesi 1
046
10
Mere
TEHNIČNI PODATKI
