Peugeot Bipper 2015 Vodič za korisnike (in Croatian)

69
Bipper_hr_Chap04_ergonomie_ed02-2014

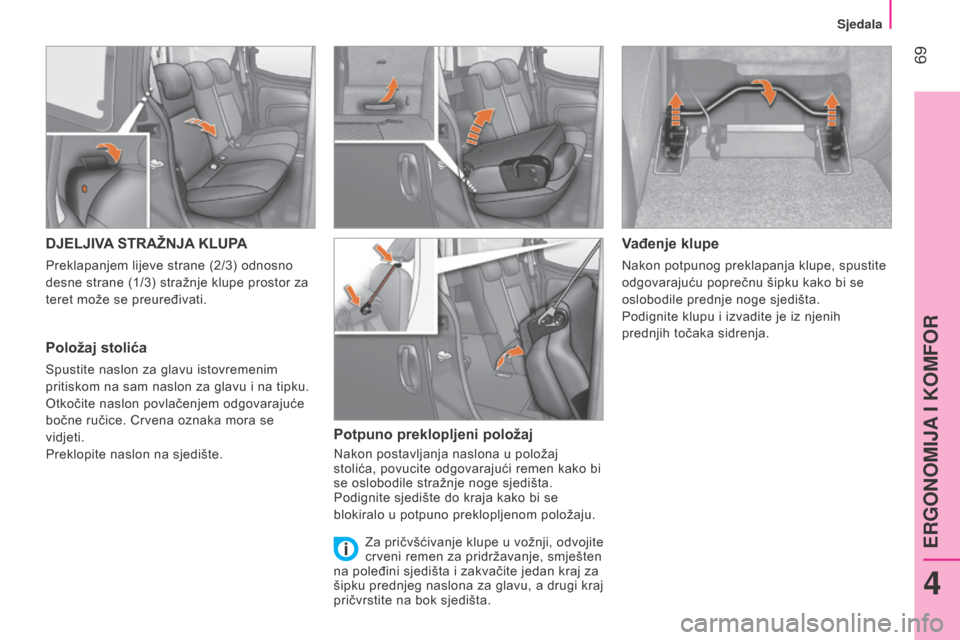

DJELJIVA STRAŽNJA KLUPA
Preklapanjem lijeve strane (2/3) odnosno
desne strane (1/3) stražnje klupe prostor za
teret može se preuređivati.
Položaj stolića
Spustite naslon za glavu istovremenim
pritiskom na sam naslon za glavu i na tipku.
Otkočite naslon povlačenjem odgovarajuće
bočne ručice. Crvena oznaka mora se
vidjeti.
Preklopite naslon na sjedište.
Potpuno preklopljeni položaj
Nakon postavljanja naslona u položaj
stolića, povucite odgovarajući remen kako bi
se oslobodile stražnje noge sjedišta.
Podignite sjedište do kraja kako bi se
blokiralo u potpuno preklopljenom položaju.
Vađenje klupe
Nakon potpunog preklapanja klupe, spustite
odgovarajuću poprečnu šipku kako bi se
oslobodile prednje noge sjedišta.
Podignite klupu i izvadite je iz njenih
prednjih točaka sidrenja.
Za pričvšćivanje klupe u vožnji, odvojite
crveni remen za pridržavanje, smješten
na poleđini sjedišta i zakvačite jedan kraj za
šipku prednjeg naslona za glavu, a drugi kraj
pričvrstite na bok sjedišta.
4
ERGONOMIJA
Sjedala

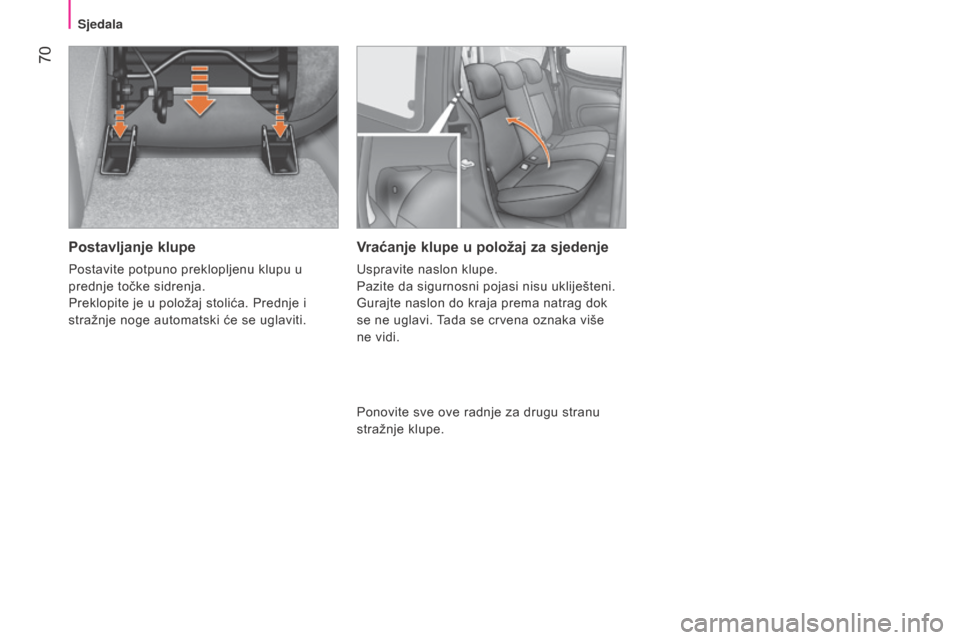

70
Bipper_hr_Chap04_ergonomie_ed02-2014
Postavljanje klupe
Postavite potpuno preklopljenu klupu u
prednje točke sidrenja.
Preklopite je u položaj stolića. Prednje i
stražnje noge automatski će se uglaviti.
Vraćanje klupe u položaj za sjedenje
Uspravite naslon klupe.
Pazite da sigurnosni pojasi nisu ukliješteni.
Gurajte naslon do kraja prema natrag dok
se ne uglavi. Tada se crvena oznaka više
ne vidi.
Ponovite sve ove radnje za drugu stranu
stražnje klupe.
Sjedala

71
Bipper_hr_Chap04_ergonomie_ed02-2014

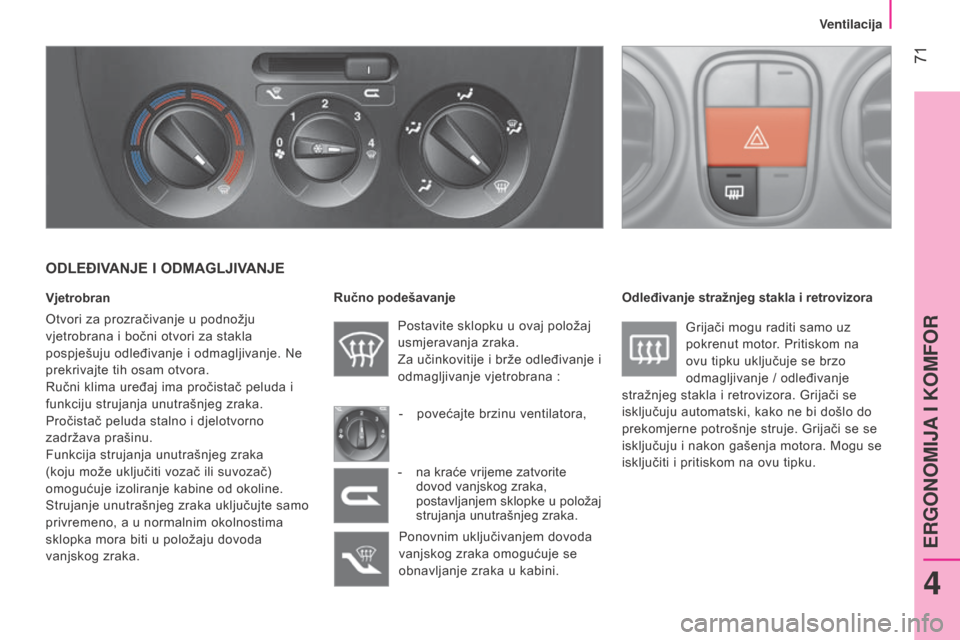

ODLEĐIVANJE I ODMAGLJIVANJE
Vjetrobran
Otvori za prozračivanje u podnožju
vjetrobrana i bočni otvori za stakla
pospješuju odleđivanje i odmagljivanje. Ne
prekrivajte tih osam otvora.
Ručni klima uređaj ima pročistač peluda i
funkciju strujanja unutrašnjeg zraka.
Pročistač peluda stalno i djelotvorno
zadržava prašinu.
Funkcija strujanja unutrašnjeg zraka
(koju može uključiti vozač ili suvozač)
omogućuje izoliranje kabine od okoline.
Strujanje unutrašnjeg zraka uključujte samo
privremeno, a u normalnim okolnostima
sklopka mora biti u položaju dovoda
vanjskog zraka.Ručno podešavanje
Postavite sklopku u ovaj položaj
usmjeravanja zraka.
Za učinkovitije i brže odleđivanje i
odmagljivanje vjetrobrana :
-

povećajte brzinu ventilatora,
Ponovnim uključivanjem dovoda


vanjskog zraka omogućuje se
obnavljanje zraka u kabini. Odleđivanje stražnjeg stakla i retrovizora
Grijači mogu raditi samo uz
pokrenut motor. Pritiskom na
ovu tipku uključuje se brzo
odmagljivanje / odleđivanje
stražnjeg stakla i retrovizora. Grijači se
isključuju automatski, kako ne bi došlo do
prekomjerne potrošnje struje. Grijači se se
isključuju i nakon gašenja motora. Mogu se
isključiti i pritiskom na ovu tipku.
-

na kraće vrijeme zatvorite

dovod vanjskog zraka,
postavljanjem sklopke u položaj
strujanja unutrašnjeg zraka.
4
ERGONOMIJA
V

72
Bipper_hr_Chap04_ergonomie_ed02-2014

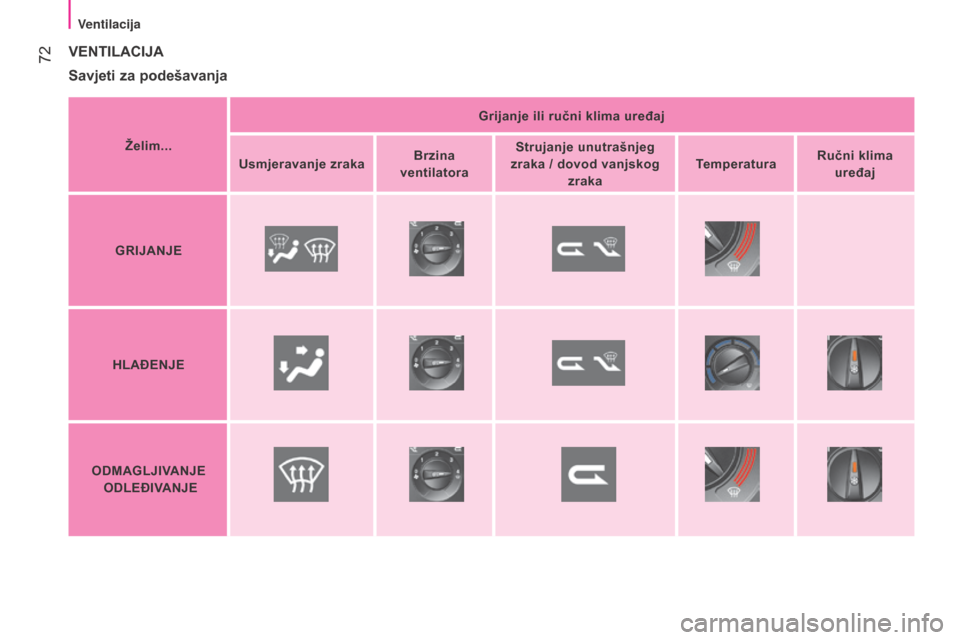

VENTILACIJA
Savjeti
za podešavanja
Želim... Grijanje ili ručni klima uređaj
Usmjeravanje zraka Brzina
ventilatora Strujanje unutrašnjeg
zraka / dovod vanjskog zraka Temperatura
Ručni klima
uređaj
GRIJANJE
HLAĐENJE
ODMAGLJIVANJE
ODLEĐIVANJE
V

73
Bipper_hr_Chap04_ergonomie_ed02-2014

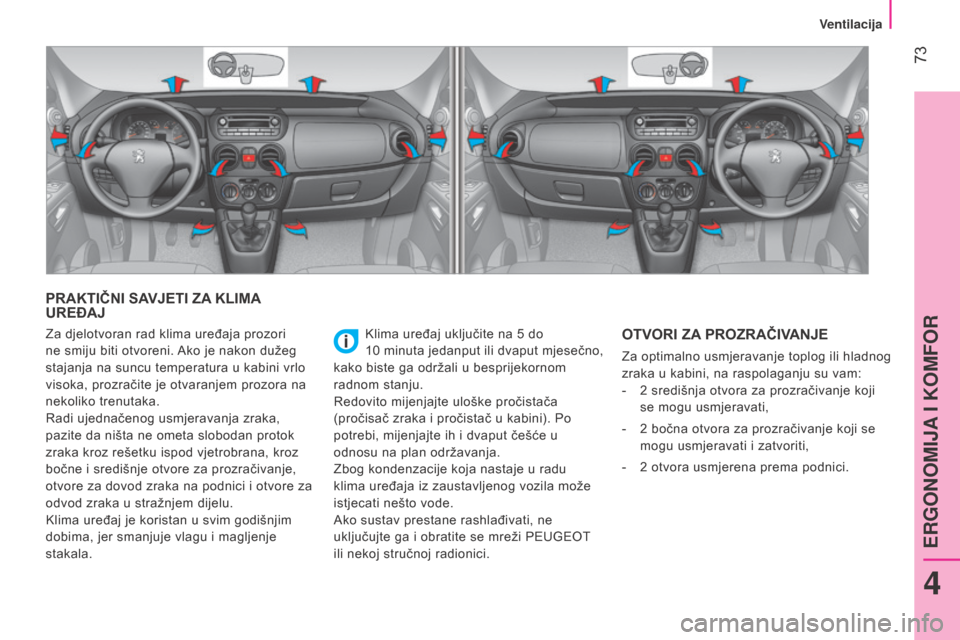

PRAKTIČNI SAVJETI ZA KLIMA
UREĐAJ
Klima uređaj uključite na 5 do
10
minuta
jedanput ili dvaput mjesečno,
kako biste ga održali u besprijekornom
radnom stanju.
Redovito mijenjajte uloške pročistača
(pročisač zraka i pročistač u kabini). Po
potrebi, mijenjajte ih i dvaput češće u
odnosu na plan održavanja.
Zbog kondenzacije koja nastaje u radu
klima uređaja iz zaustavljenog vozila može
istjecati nešto vode.
Ako sustav prestane rashlađivati, ne
uključujte ga i obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.OTVORI ZA PROZRAČIVANJE
Za optimalno usmjeravanje toplog ili hladnog
zraka u kabini, na raspolaganju su vam:
-

2
središnja otvora za prozračivanje koji
se mogu usmjeravati,
-

2
bočna otvora za prozračivanje koji se
mogu usmjeravati i zatvoriti,
-

2
otvora usmjerena prema podnici.
Za djelotvoran rad klima uređaja prozori
ne smiju biti otvoreni. Ako je nakon dužeg
stajanja na suncu temperatura u kabini vrlo
visoka, prozračite je otvaranjem prozora na
nekoliko trenutaka.
Radi ujednačenog usmjeravanja zraka,
pazite da ništa ne ometa slobodan protok
zraka kroz rešetku ispod vjetrobrana, kroz
bočne i središnje otvore za prozračivanje,
otvore za dovod zraka na podnici i otvore za
odvod zraka u stražnjem dijelu.
Klima uređaj je koristan u svim godišnjim
dobima, jer smanjuje vlagu i magljenje
stakala.
4
ERGONOMIJA
V

74
Bipper_hr_Chap04_ergonomie_ed02-2014

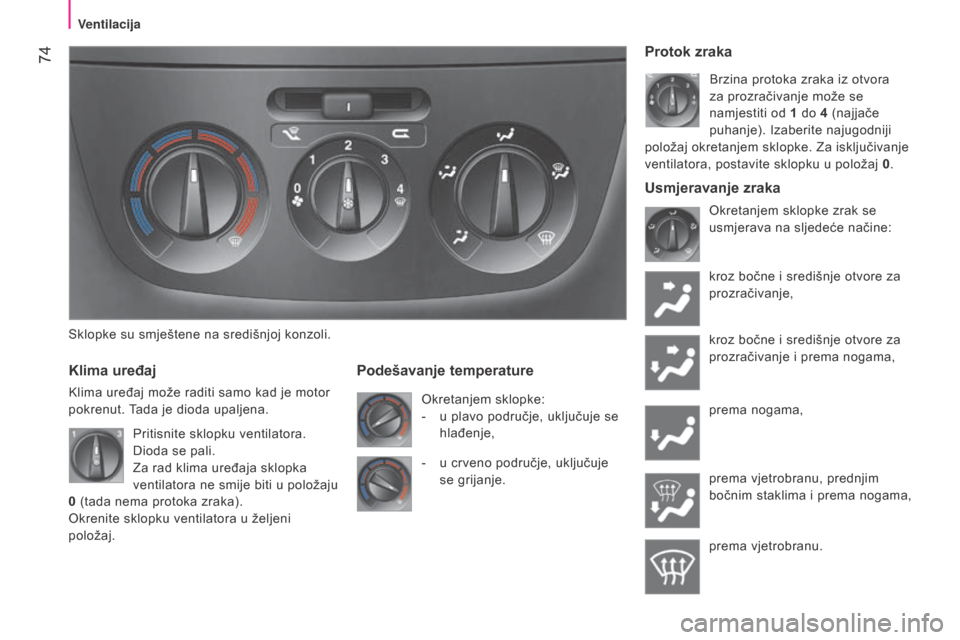

Sklopke su smještene na središnjoj konzoli.
Klima uređaj
Klima uređaj može raditi samo kad je motor
pokrenut. Tada je dioda upaljena.
Podešavanje temperature
Okretanjem sklopke:
-
u plavo područje, uključuje se

hlađenje,
Protok zraka
Brzina protoka zraka iz otvora
za prozračivanje može se
namjestiti od 1
do 4 (najjače
puhanje). Izaberite najugodniji
položaj okretanjem sklopke. Za isključivanje
ventilatora, postavite sklopku u položaj 0 .
Okretanjem sklopke zrak se
usmjerava na sljedeće načine:
kroz bočne i središnje otvore za
prozračivanje,
kroz bočne i središnje otvore za
prozračivanje i prema nogama,
prema nogama,
prema vjetrobranu, prednjim
bočnim staklima i prema nogama,
prema vjetrobranu.
Pritisnite sklopku ventilatora.
Dioda se pali.
Za rad klima uređaja sklopka
ventilatora ne smije biti u položaju
0

(tada nema protoka zraka).
Okrenite sklopku ventilatora u željeni
položaj. -

u crveno područje, uključuje


se grijanje.
Usmjeravanje zraka
V

75
Bipper_hr_Chap04_ergonomie_ed02-2014

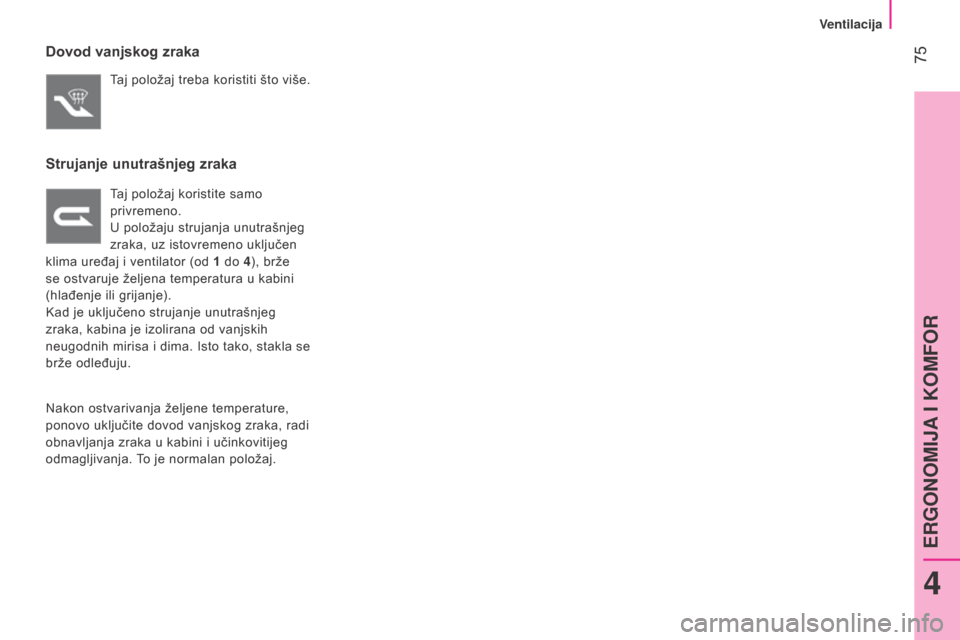

Dovod vanjskog zraka
Taj položaj treba koristiti što više.
Strujanje unutrašnjeg zraka
Taj položaj koristite samo
privremeno.
U položaju strujanja unutrašnjeg
zraka, uz istovremeno uključen
klima uređaj i ventilator (od 1
do 4), brže
se ostvaruje željena temperatura u kabini
(hlađenje ili grijanje).
Kad je uključeno strujanje unutrašnjeg
zraka, kabina je izolirana od vanjskih
neugodnih mirisa i dima. Isto tako, stakla se
brže odleđuju.
Nakon ostvarivanja željene temperature,
ponovo uključite dovod vanjskog zraka, radi
obnavljanja zraka u kabini i učinkovitijeg
odmagljivanja. To je normalan položaj.
4
ERGONOMIJA I KOMFOR
Ventilacija

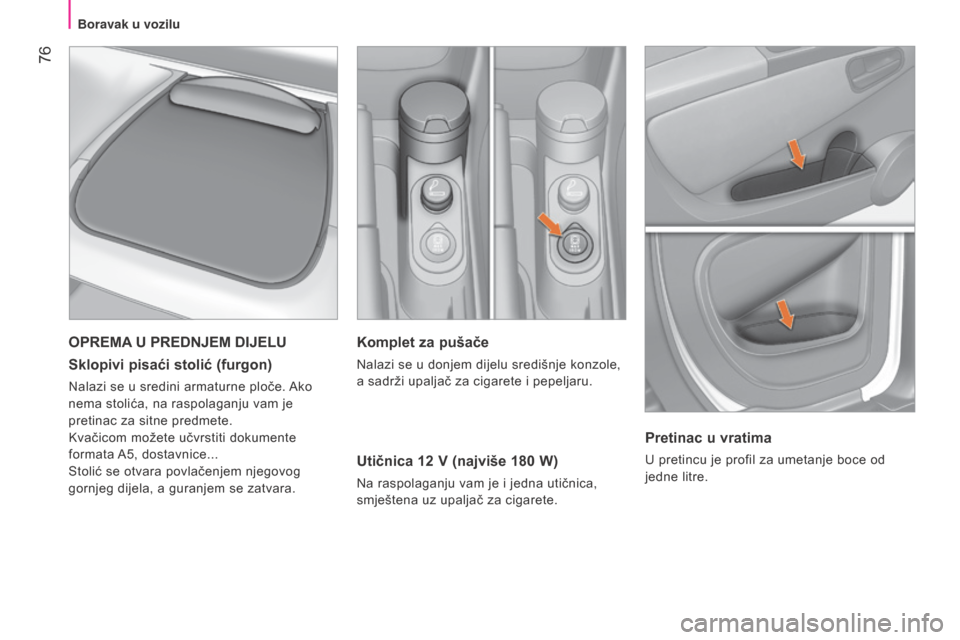

76
Bipper_hr_Chap04_ergonomie_ed02-2014
Komplet za pušače
Nalazi se u donjem dijelu središnje konzole,
a sadrži upaljač za cigarete i pepeljaru.
Utičnica 12 V (najviše 180 W)
Na raspolaganju vam je i jedna utičnica,
smještena uz upaljač za cigarete.
OPREMA U PREDNJEM DIJELU
Sklopivi pisaći stolić (furgon)
Nalazi se u sredini armaturne ploče. Ako
nema stolića, na raspolaganju vam je
pretinac za sitne predmete.
Kvačicom možete učvrstiti dokumente
formata A5, dostavnice...
Stolić se otvara povlačenjem njegovog
gornjeg dijela, a guranjem se zatvara.
Pretinac u vratima
U pretincu je profil za umetanje boce od
jedne litre.
Boravak u vozilu

77
Bipper_hr_Chap04_ergonomie_ed02-2014

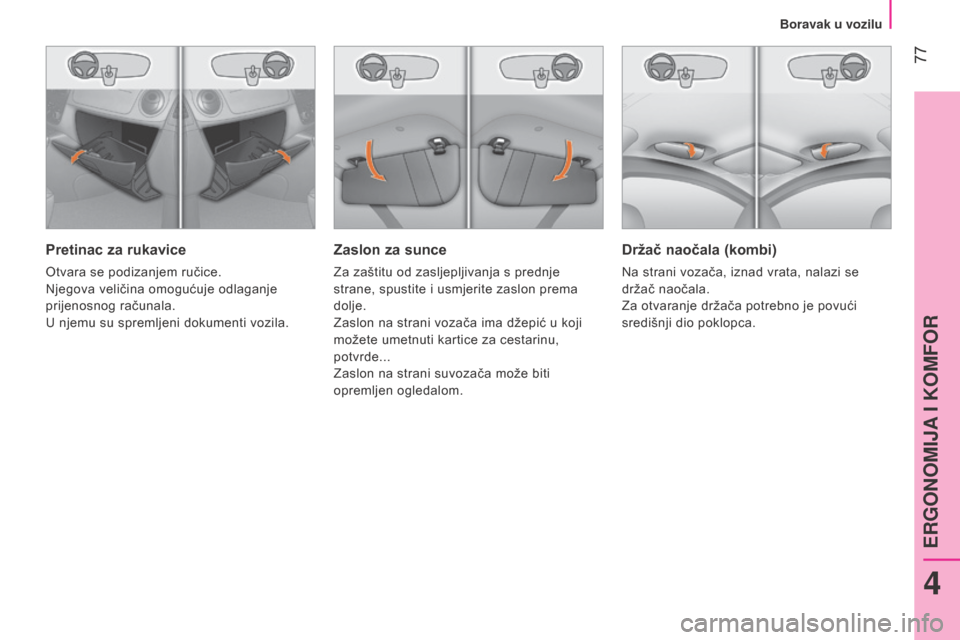

Zaslon za sunce
Za zaštitu od zasljepljivanja s prednje
strane, spustite i usmjerite zaslon prema
dolje.
Zaslon na strani vozača ima džepić u koji
možete umetnuti kartice za cestarinu,
potvrde...
Zaslon na strani suvozača može biti
opremljen ogledalom.
Pretinac za rukavice
Otvara se podizanjem ručice.
Njegova veličina omogućuje odlaganje
prijenosnog računala.
U njemu su spremljeni dokumenti vozila.
Držač naočala (kombi)
Na strani vozača, iznad vrata, nalazi se
držač naočala.
Za otvaranje držača potrebno je povući
središnji dio poklopca.
4
ERGONOMIJA
Boravak u vozilu

78
Bipper_hr_Chap04_ergonomie_ed02-2014

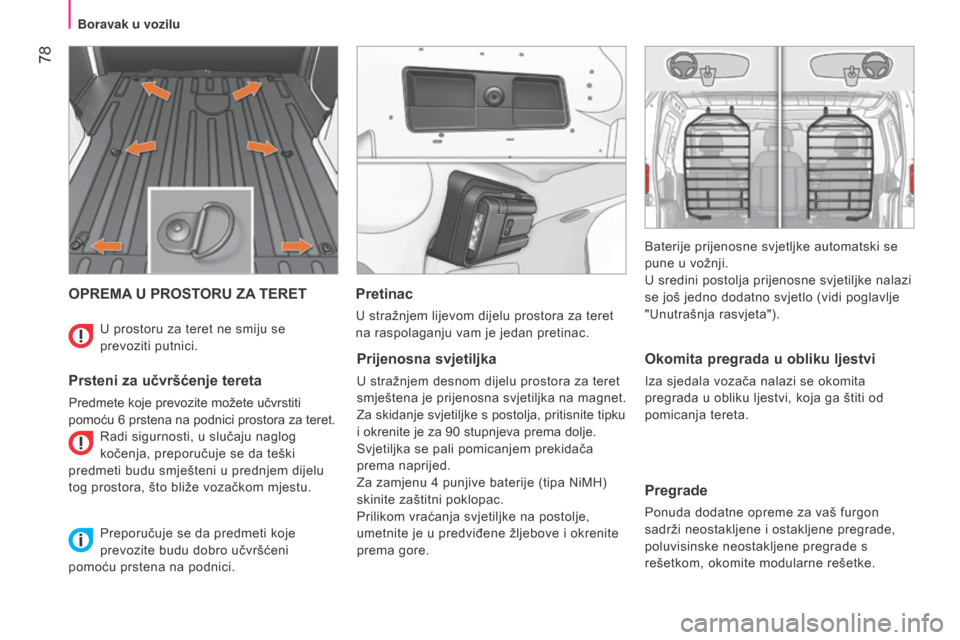

OPREMA U PROSTORU ZA TERET
Prsteni za učvršćenje tereta
Predmete koje prevozite možete učvrstiti
pomoću 6 prstena na podnici prostora za teret.
Radi sigurnosti, u slučaju naglog
kočenja, preporučuje se da teški
predmeti budu smješteni u prednjem dijelu
tog prostora, što bliže vozačkom mjestu.
Pretinac
U stražnjem lijevom dijelu prostora za teret
na raspolaganju vam je jedan pretinac.
Prijenosna svjetiljka
U stražnjem desnom dijelu prostora za teret
smještena je prijenosna svjetiljka na magnet.
Za skidanje svjetiljke s postolja, pritisnite tipku
i okrenite je za 90
stupnjeva prema dolje.
Svjetiljka se pali pomicanjem prekidača
prema naprijed.
Za zamjenu 4
punjive baterije (tipa NiMH)
skinite zaštitni poklopac.
Prilikom vraćanja svjetiljke na postolje,
umetnite je u predviđene žljebove i okrenite
prema gore.
Okomita pregrada u obliku ljestvi
Iza sjedala vozača nalazi se okomita
pregrada u obliku ljestvi, koja ga štiti od
pomicanja tereta.
Pregrade
Ponuda dodatne opreme za vaš furgon
sadrži neostakljene i ostakljene pregrade,
poluvisinske neostakljene pregrade s
rešetkom, okomite modularne rešetke.
U prostoru za teret ne smiju se
prevoziti putnici.
Preporučuje se da predmeti koje
prevozite budu dobro učvršćeni
pomoću prstena na podnici. Baterije prijenosne svjetljke automatski se
pune u vožnji.
U sredini postolja prijenosne svjetiljke nalazi
se još jedno dodatno svjetlo (vidi poglavlje
"Unutrašnja rasvjeta").
