Peugeot Bipper 2015 Инструкция по эксплуатации (in Russian)

29
Bipper_ru_Chap03_pret-a-partir_ed02-2014
ИндикаторСостояниеПричина Что делать
п

ротивобуксовочная
система Горит.
о

тключена
противобуксовочная
система ASR. Включается водителем.
См. рубрику "Системы безопасности -
т
е
хника
безопасности при вождении".
Стоп-старт Горит.Неисправна система
"стоп-старт". Срочно обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.
торм

озные колодки Горит. Изношены передние
тормозные колодки.Заменить колодки в сервисной сети PEUGEOT или
в специализированном техцентре.
Система контроля
падения давления
воздуха в шинах Горит.
Спущено или проколото
колесо.
о

становиться и выключить зажигание.
Заменить или отремонтировать колесо.
Мигает несколько
секунд, затем горит
постоянно. Система неисправна.
п

роверить систему в сервисной сети
PEUGEOT или в специализированном
техцентре.
п

омощь при парковке
задним ходом Горит в сопровождении
сообщения на дисплее.
Система неисправна. Звуковой сигнал больше не звучит.
Срочно проверьте систему в сервисной сети
PEUGEOT или в специализированном техцентре.
Секвентальная
коробка передач Горит в сопровождении
сообщения на дисплее.
Неправильные действия
водителя.
п

овторить требующееся действие.
Мигает в сопровождении
звукового сигнала и
сообщения на дисплее.Неисправна коробка
передач.Срочно обратитесь в сервисную сеть
PEUGEOT или в специализированный
техцентр.
3
ПОДГОТОВКА К ДВИЖЕНИЮ
Пост управления автомобилем

30
Bipper_ru_Chap03_pret-a-partir_ed02-2014

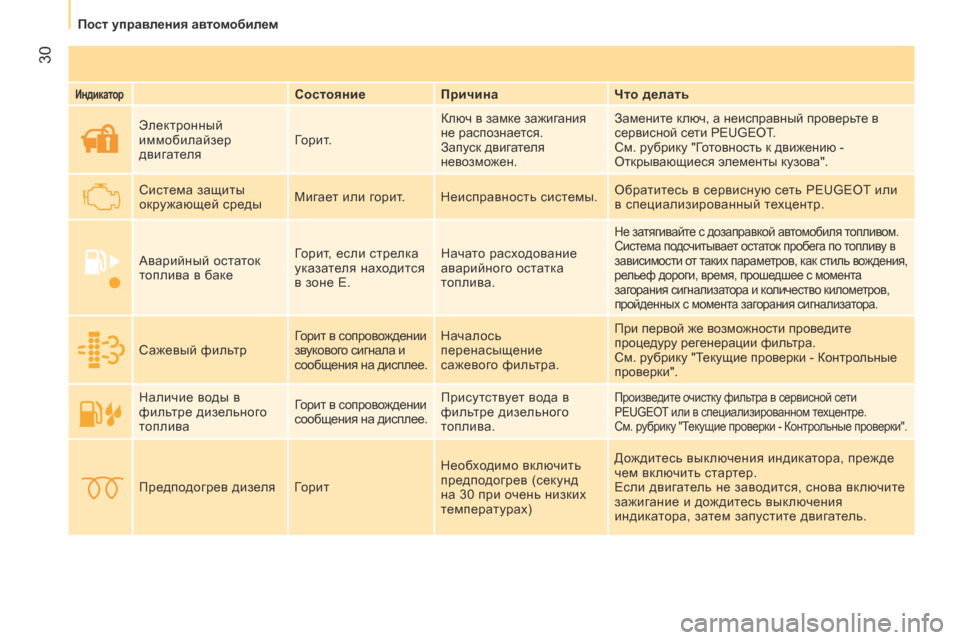

ИндикаторСостояниеПричина Что делать
Электронный
иммобилайзер
двигателя Горит.Ключ в замке зажигания
не распознается.
Запуск двигателя
невозможен. Замените ключ, а неисправный проверьте в
сервисной сети PEUGEOT.
См. рубрику "Готовность к движению -
о

ткрывающиеся элементы кузова".
Система защиты
окружающей среды Мигает или горит. Неисправность системы.
о

братитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
а

варийный остаток
топлива в баке Горит, если стрелка
указателя находится
в зоне E.Начато расходование
аварийного остатка
топлива.
Не затягивайте с дозаправкой автомобиля топливом.
Система подсчитывает остаток пробега по топливу в
зависимости от таких параметров, как стиль вождения,
рельеф дороги, время, прошедшее с момента
загорания сигнализатора и количество километров,
пройденных с момента загорания сигнализатора.
Сажевый фильтр
Горит в сопровождении
звукового сигнала и
сообщения на дисплее.Началось
перенасыщение
сажевого фильтра.
п

ри первой же возможности проведите
процедуру регенерации фильтра.
См. рубрику " тек ущие проверки - Контрольные
проверки".
Наличие воды в
фильтре дизельного
топлива Горит в сопровождении
сообщения на дисплее.
п

рисутствует вода в
фильтре дизельного
топлива.
произведите очистку фильтра в сервисной сети
PEUGEOT или в специализированном техцентре.
См. рубрику "
т
ек
ущие проверки - Контрольные проверки".
предподогрев дизеля Г оритНеобходимо включить
предподогрев (секунд
на 30 при очень низких
температурах) Дождитесь выключения индикатора, прежде
чем включить стартер.
Если двигатель не заводится, снова включите
зажигание и дождитесь выключения
индикатора, затем запустите двигатель.
Пост управления автомобилем

31
Bipper_ru_Chap03_pret-a-partir_ed02-2014

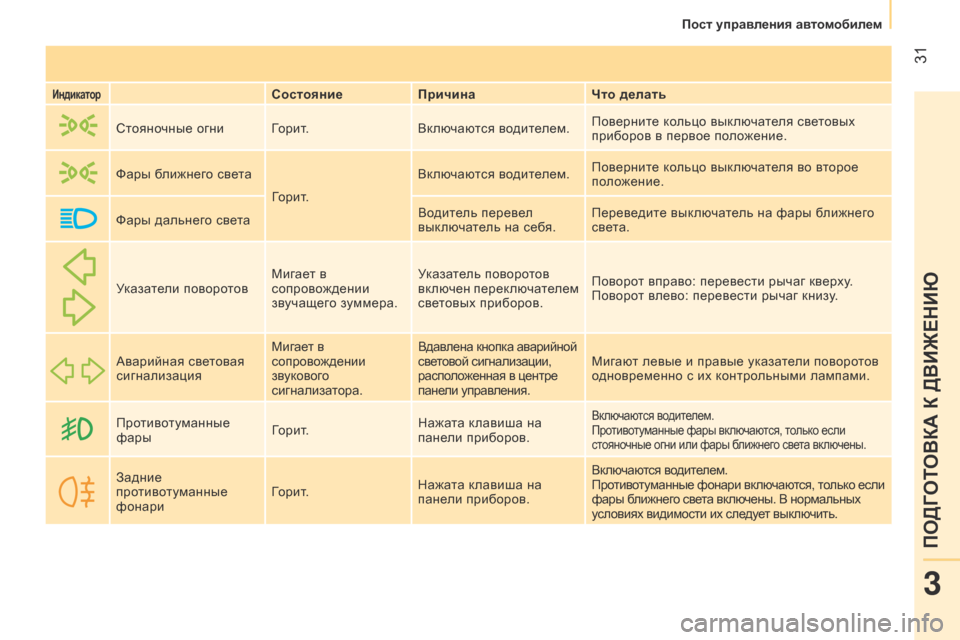

ИндикаторСостояниеПричина Что делать
Стояночные огни Горит. Включаются водителем.
п

оверните кольцо выключателя световых
приборов в первое положение.
Фары ближнего света Горит.Включаются водителем.
п

оверните кольцо выключателя во второе
положение.
Фары дальнего света Водитель перевел
выключатель на себя.
п

ереведите выключатель на фары ближнего
света.
Указатели поворотов Мигает в
сопровождении
звучащего зуммера.Указатель поворотов
включен переключателем
световых приборов.
п

оворот вправо: перевести рычаг кверху.
п

оворот влево: перевести рычаг книзу.
а

варийная световая
сигнализация Мигает в
сопровождении
звукового
сигнализатора.Вдавлена кнопка аварийной
световой сигнализации,
расположенная в центре
панели управления.
Мигают левые и правые указатели поворотов
одновременно с их контрольными лампами.
п

ротивотуманные
фары Горит.Нажата клавиша на
панели приборов.
Включаются водителем.п
ротивотуманные фары включаются, только если
стояночные огни или фары ближнего света включены.
Задние
противотуманные
фонари Горит.
Нажата клавиша на
панели приборов. Включаются водителем.п
ротивотуманные фонари включаются, только если
фары ближнего света включены. В нормальных
условиях видимости их следует выключить.
3
ПОДГОТОВКА К ДВИЖЕНИЮ
Пост управления автомобилем

32
Bipper_ru_Chap03_pret-a-partir_ed02-2014

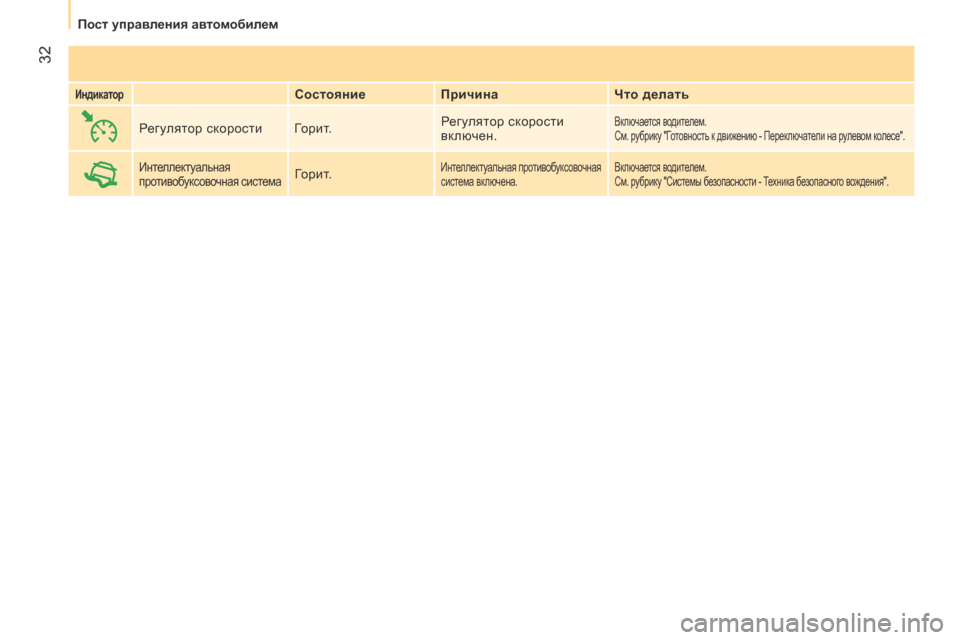

ИндикаторСостояниеПричина Что делать
Регулятор скорости Горит. Регулятор скорости
включен.
Включается водителем.
См. рубрику "Готовность к движению -
п ереключатели на рулевом колесе".
Интеллектуальная
противобуксовочная системаГорит.Интеллектуальная противобуксовочная
система включена.Включается водителем.
См. рубрику "Системы безопасности - те хника безопасного вождения".
Пост управления автомобилем

33
Bipper_ru_Chap03_pret-a-partir_ed02-2014
ИндикаторСостояниеПричина Что делать
Система "стоп-старт" Горит.
В связи с остановкой
автомобиля двигатель
перешел в режим STOP. Как только вы решите возобновить
движение, индикатор погаснет, а двигатель
автоматически запустится в режиме START.
Мигает несколько
секунд, затем гаснет. Работа режима STOP
на короткое время
блокируется или режим
START автоматически
отключается. Это отдельные случаи режимов STOP и
START.
См. рубрику "Готовность к движению -
Движение и остановка автомобиля".
Индикатор
переключения
передач Стрелка кверху.
Можно включить более
высокую передачу. См. рубрику "Готовность к движению -
Коробка передач и рулевое колесо".
Угол наклона фар Корректор фар Выбрать положение
корректора от 0 до 3 в
зависимости от загрузки
автомобиля.Настроить кнопками на боковой панели
управления.
См. рубрику "Готовность к движению -
п

ереключатели на рулевом колесе".
тем

пература в салоне
(°C / °F) Мигает параметр
температуры и
выводится сообщение
на дисплее.На дороге возможна
гололедица. Удвойте бдительность и избегайте резких
торможений.
См. рубрику "Системы безопасности -
т
е
хника
безопасного вождения".
Дата (ГГГГ/ММ/ДД)
Время (ЧЧ:ММ) Настройка:
Даты.
Времени.Настройка кнопкой SET
/
Возврат на боковой
панели управления. См. рубрику "
б ортовые системы - Настройка
бортовых систем".
3
ПОДГОТОВКА К ДВИЖЕНИЮ
Пост управления автомобилем

34
Bipper_ru_Chap03_pret-a-partir_ed02-2014
УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА
Уровень топлива в баке контролируется
при каждом включении зажигания.
Указатель показывает:
-
f ("full" - "по
лный"): вместимость
топливного бака - около 45 литров.
-

e ("empty" - "пу
стой"): расходование
аварийного запаса, сигнализатор горит
постоянно.
В момент загорания сигнализатора в баке
остается около 6 литров топлива.
ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ
- подождите минут 15, чтобы дать двигателю
остыть, затем проверьте уровень охлаждающей
жидкости и, если понадобится, пополните его.
Система охлаждения двигателя находится
под высоким давлением. Во избежание ожога,
перед снятием крышки с расширительного бачка
отверните ее сначала на два оборота, чтобы
снизить давление в системе охлаждения.
п

осле снижения давления проверьте уровень,
снимите крышку и долейте охлаждающую жидкость.
Если стрелка по-прежнему остается в красной
зоне, обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
СИСТЕМА ЭКОЛОГИЧЕСКОЙ ЗАЩИТЫ
EOBD (European On Board Diagnosis) - это
европейская система бортовой диагностики,
обеспечивающая, помимо прочих, контроль
таких параметров, как допустимое содержание
в отработавших газах:
-

CO (ок
иси углерода),
-

HC (частиц уг
леводородов),
-

NOx (ок
сидов азота) или частиц,
концентрация которых определяется
посредством специальных датчиков,
устанавливаемых перед каталитическими
нейтрализаторами и на выходе из них.
См. рубрику "
т
ек

ущие проверки -
Уровни". См. рубрику "
т
ек
ущие проверки -
Уровни".
таким образом, информация о
рабочем состоянии системы контроля
и снижения токсичности отработавших
газов поступает на специальный
сигнализатор, который мигает на панели
приборов в случае неисправности.
Если стрелка уйдет в красную
зону или загорится сигнализатор:
Стрелка указателя температуры
располагается в зоне между "с" ("сold" -
"холодный") и "h" ("hot" - "горячий"): это
зона нормальной рабочей температуры.
В тяжелых условиях эксплуатации или жарких
климатических условиях стрелка может
подойти близко к зоне красных делений.
-

нем
едленно остановитесь и выключите
зажигание.
п ри этом электрический
вентилятор системы охлаждения может
еще проработать около 10 минут.
Пост управления автомобилем

35
Bipper_ru_Chap03_pret-a-partir_ed02-2014
ИНДИКАТОР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯИНДИКАТОР УРОВНЯ МАСЛА В ДВИГАТЕЛЕ
РЕГУЛЯТОР ПОДСВЕТКИ
Регулятор работает только при
включенных габаритных огнях.
См. перечень операций по проверке
систем, содержащийся в сервисно-
гарантийной книжке, врученной Вам
при покупке автомобиля.
Несколько секунд спустя, указатель
переходит к работе в текущем режиме.
Для настройки яркости панели
и автомагнитолы пользуйтесь
этими кнопками.
Расположенный на панели приборов указатель сообщает о
пробеге, который осталось пройти автомобилю до очередного
технического обслуживания в соответствии с регламентом,
разработанным автопроизводителем и содержащимся
в сервисно-гарантийной книжке. Время прохождения
очередного технического обслуживания подсчитывается
системой по пробегу автомобиля с момента прохождения
предыдущего регламентного технического обслуживания.Падение давления масла
Загрязнение масла
(только на двигателе 1,3 HDi 75 л.с.)
о
падении масла Вас
предупредит загорание
индикатора одновременно с
сообщением на дисплее панели
приборов.
о

б ухудшении качества масла
известит мигающий индикатор
и сообщение на панели
приборов. Этот сигнал следует
воспринимать не как неисправность
автомобиля, а как напоминание
водителю о необходимости провести его
техническое обслуживание в кратчайшие
сроки.
Если техническое обслуживание
не будет осуществлено, качество
масла достигнет второй степени
загрязнения - при этом на панели
приборов загорится контрольная лампа
системы снижения токсичности отработавших
газов, а частота вращения коленчатого вала
двигателя ограничится до 3000 об/мин. Чтобы уберечь двигатель от выхода
из строя, необходимо заменить
масло, как только начнет мигать
контрольная лампа системы смазки.
Необходимо срочно остановиться, выключить
зажигание и связаться с сервисной сетью
PEUGEOT или специализированным техцентром.
Если и на этот раз техническое обслуживание
не будет пройдено, качество масла достигнет
третьей степени загрязнения, а частота вращения
коленчатого вала снизится до 1500 об/мин, чтобы
уберечь двигатель от выхода из строя.
3
ПОДГОТОВКА К ДВИЖЕНИЮ
Пост управления автомобилем

36
Bipper_ru_Chap03_pret-a-partir_ed02-2014
Центральный замокСкладывание и раскрытие ключа
Отпирание автомобиля
Отпирание задних распашных дверей
или крышки багажного отделения
Нажмите на эту кнопку, чтобы
извлечь ключ из футляра.
Чтобы сложить ключ, нажмите
сначала на кнопку, а затем
уберите его в футляр.
Блокировка замков
Замки снимаются с блокировки:
-

при о
ткрытии дверей автомобиля,
-

при по
вороте ключа в замке зажигания в
положение MAR.
КЛЮЧ С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
при нажатии на эту кнопку
п ульта отпираются только замки
передних дверей (на "Фургоне")
или все двери одновременно
(на "Комбиi").
о

тпирание замков подтверждается
двукратным миганием фонарей
указателей поворотов.
п

ри нажатии на эту кнопку
отпираются двери грузового
отделения (на "Фургоне") или
только задние распашные двери
или крышка багажного отделения
(на "Комби"). Кра тким нажатием на эту
кнопку запираются все замки
автомобиля. Запирание замков
подтверждается миганием
фонарей указателей поворотов.
Если какая-либо дверь осталась открытой
или неплотно закрытой, центральный замок
не сработает - при этом фонари указателей
поворотов должны мигнуть три раза.
п
ри двойном нажатии на эту кнопку
запертые замки переводятся в
режим блокировки.
п
ри этом как наружные, так и
внутренние дверные ручки не работают и двери
не открываются. Никто не должен находиться
в автомобиле, если его замки переведены в
режим блокировки. п еревод замков в режим
суперблокировки подтверждается миганием
фонарей указателей поворотов.
Если не нажать на кнопку, механизм
может сломаться.
Открывающиеся элементы кузова

37
Bipper_ru_Chap03_pret-a-partir_ed02-2014
Открывание стекол с помощью
пульта дистанционного управления
Закрывание стекол с помощью
пульта дистанционного управленияпри закрывании стекол с помощью
пу льта дистанционного управления
необходимо убедиться в отсутствии
предметов, препятствующих закрытию.
Функция защемления не работает во время
этих действий.
Если вы хотите оставить стекла
приоткрытыми, следует отключить
объемную охранную сигнализацию.
Нажатие на эту кнопку в течение
3 секунд открывает передние
стекла. Удерживайте ее нажатой,
пока стекло не опустится до
желаемого уровня. Стекла остановятся, как
только вы отпустите кнопку.
также о

ткрывание стекол можно выполнить,
повернув ключ в замке передних дверей.
также о

ткрывание стекол можно выполнить,
повернув ключ в замке передних дверей.
Нажатие на эту кнопку в течение
3 секунд закрывает передние
стекла. Удерживайте ее нажатой,
пока стекло не поднимется до
желаемого уровня. Стекла остановятся, как
только вы отпустите кнопку.
3
ПОДГОТОВКА К ДВИЖЕНИЮ
Открывающиеся элементы кузова

38
Bipper_ru_Chap03_pret-a-partir_ed02-2014
КЛЮЧ
Ключом можно запирать и отпирать
дверные замки, открывать и закрывать
крышку резервуара топливного бака, а
также запускать и останавливать двигатель.
ЭЛЕМЕНТ ПИТАНИЯ ПДУ
артикул: CR 2032/3 вольта.-
по
дденьте отверткой и извлеките
держатель 2 элемента питания,
- сними те держатель и замените
элемент питания 3, соблюдая при этом
полярность,
- установите на место держатель 2 с элементом питания и закройте, повернув винт 1.
Замена элемента питания
Использование ненадлежащих
элементов питания может вывести
систему из строя.
пользуйтесь только теми элементами питания,
к оторые имеют аналогичные характеристики или
рекомендованы сервисной сетью PEUGEOT.
о

тслужившие элементы питания следует сдавать
на специализированные пункты сбора отходов.
- нажмите на кнопку, чтобы извлечь ключ,
-

пов
ерните винт 1 закрытого
замка в сторону открытого,
пользуясь отверткой с тонким
стержнем,
п

ри выключенном двигателе усилитель
тормозной системы не работает.
Открывающиеся элементы кузова
