Peugeot Bipper 2015 Ръководство за експлоатация (in Bulgarian)

169
Bipper_bg_Chap09_aide-rapide_ed02-2014
Означение АмперажФункции
F41 7,5 A Размразяване на външните огледала.
F94 15 A Запалка.
F96 15 A Контакт за аксесоари 12V.
F97 10 A Затопляща се седалка от страната на водача.
F98 10 A Затопляща се седалка от странат на пътника.
9
ВАЖНО Е ДА СЕ ЗНАЕ
Смяна на предпазител

170
Bipper_bg_Chap09_aide-rapide_ed02-2014
Номер АмперажФункции
F01 60 A Контролер.
F02 40 A Вентилатор на купето.
F03 20 A Захранване на стартера.
F04 40 A Захранване помпа хидравличен блок ABS.
F06 30 A Управление мото-вентилаторна група с една скорост.
F07 40 A Управление високо скоростна мото-вентилаторна група.
F08 30 A Помпа група климатик.
F09 15 A Кабелен сноп на теглича.
F10 10 A Клаксон.
F 11 10 A Захранване помощен заряд контрол на двигателя.
F14 15 A Дълги светлини.
F15 15 A Контакт аксесоари 12
V.Таблица на предпазителите под
капака на двигателя
Смяна на предпазител

171
Bipper_bg_Chap09_aide-rapide_ed02-2014

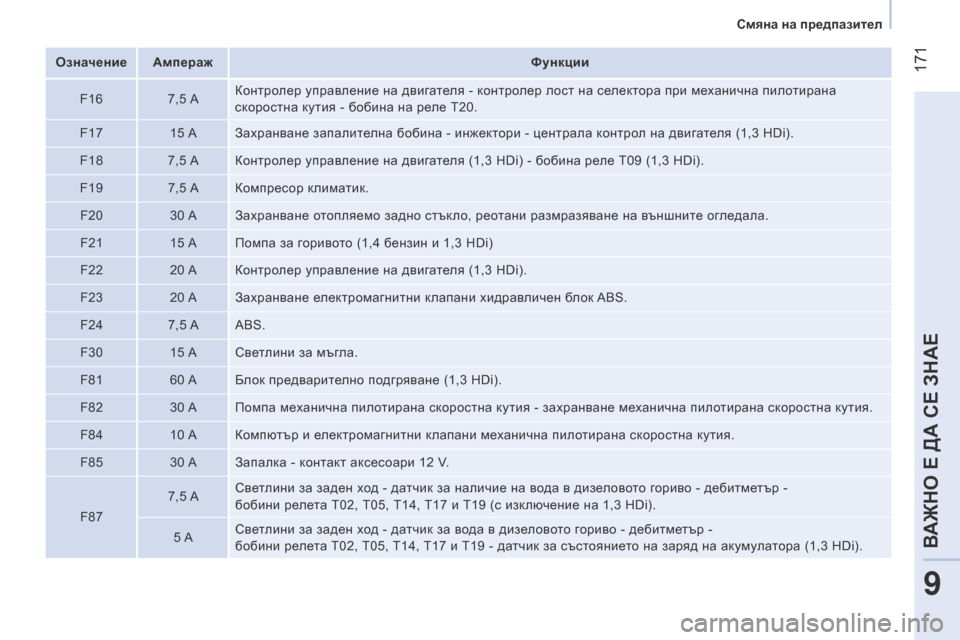

Означение АмперажФункции
F16 7,5 AКонтролер управление на двигателя - контролер лост на селектора при механична пилотирана
скоростна кутия - бобина на реле Т20.
F17 15 A Захранване запалителна бобина - инжектори - централа контрол на двигателя (1,3 HDi).
F18 7,5 A Контролер управление на двигателя (1,3 HDi) - бобина реле Т09 (1,3 HDi).
F19 7,5 A Компресор климатик.
F20 30 A Захранване отопляемо задно стъкло, реотани размразяване на външните огледала.
F21 15 A Помпа за горивото (1,4 бензин и 1,3 HDi)
F22 20 A Контролер управление на двигателя (1,3 HDi).
F23 20 A Захранване електромагнитни клапани хидравличен блок ABS.
F24 7,5 A ABS.
F30 15 A Светлини за мъгла.
F81 60 A
бл

ок предварително подгряване (1,3 HDi).
F82 30 A Помпа механична пилотирана скоростна кутия - захранване механична пилотирана скоростна кутия.
F84 10 A Компютър и електромагнитни клапани механична пилотирана скоростна кутия.
F85 30 A Запалка - контакт аксесоари 12 V.
F87 7,5 A
Светлини за заден ход - датчик за наличие на вода в дизеловото гориво - дебитметър -

бобини релета Т02, Т05, Т14, Т17 и Т19 (с изключение на 1,3 HDi).
5 A Светлини за заден ход - датчик за вода в дизеловото гориво - дебитметър -

бобини релета T02, T05, T14, T17 и T19 - датчик за състоянието на заряд на акумулатора (1,3 HDi).
9
ВАЖНО Е ДА СЕ ЗНАЕ
Смяна на предпазител

172
Bipper_bg_Chap09_aide-rapide_ed02-2014
ТЕГЛЕНЕ
Подвижният теглич се намира в калъфа
с инструменти зад седалката на водача
(Фургон) или зад задната седалка
(Комби).
Теглене на собствения автомобил
В предната броня, освободете капака
от дясната страна с помощта на плосък
инструмент.
Завийте подвижния теглич докрай.
Закачете след това гредата за теглене
към халката.
Разблокирайте волана, като завъртате
контактния ключ на една стъпка и
отпускате ръчната спирачка.
Включете аварийните светлини и на двата
автомобила.
Потеглете бавно и се движете бавно на
кратко разстояние.
В тегления автомобил лостът на
скоростите трябва да бъде в мъртва точка
(изключен от скорост) ; неспазването на
тази особеност може да доведе до повреда на
някои органи (спирачка, трансмисия...) и липса
на сервосистема на спирачките при следващото
потегляне на двигателя.
Теглене на друг автомобил
В задната броня отворете капака от
долната страна с помощта на плосък
инструмент.
Завите подвижния теглич до край.
Закачете след това гредата за теглене
към халката.
Включете аварийните светлини и на двата
автомобила.
Потеглете бавно и се движете бавно на
кратко разстояние.
Основни указания
Спазвайте действащото във вашата
страна законодателство.
Уверете се, че теглото на теглещия
автомобил е по-голямо от това на тегления.
Водачът на тегления автомобил трябва да
остане на волана и трябва да притежава
валидно свидетелство за правоуправление.
В случай на теглене с четирите колела на
земята, винаги използвайте хомологирана
твърда връзка
; въжетата и ремъците са
забранени.
Теглещият автомобил трябва да потегли
много плавно.
В случай на теглене при спрян двигател,
сервоуправлението на спирачките и на
волана не действа.
Задължително се обърнете към
специализирана фирма при теглене в
следните случаи
:
-

ав
томобил, аварирал на
автомагистрала или на главен път,
-

ав
томобили с четири задвижващи
колела,
-

нев
ъзможност за включване на
скоростната кутия в неутрално
положение, за отключване на волана,
за деактивиране на ръчната спирачка,
-

т

еглене само с 2 колела на земята,
-

лип
са на хомологирана твърда
връзка...
Да бъдат теглени или да теглят

173
Bipper_bg_Chap09_aide-rapide_ed02-2014
9
ВАЖНО Е ДА СЕ ЗНАЕ

174
Bipper_bg_Chap10_caracteristique_ed02-2014
Размери

175
Bipper_bg_Chap10_caracteristique_ed02-2014
РАЗМЕРИ
Фургонът "L1" е стандартният модел, версията "L2 - Pack Chantier" e моделът, комерсиализиран в съответната страна.Фургон (в мм)
L1 L2 (Pack Chantier)
L Обща дължина 3 8643 881
H Обща височина 1 7211 742
Височина с рейките на покрива 1 7821 803
A Междуосие 2 513
B Преден надвес 760777
C Заден надвес 591
D Обща ширина 2 019
ш

ирина (с прибрани външни огледала) 1 816
eПре

дна следа 1 4691 464
F Задна следа 1 465
gВис

очина на товарния праг 527544
I Дължина на вътрешния под 1 523
J Максимална височина на товарния отсек 1 205
K Максимална вътрешна широчина (на 10 см от пода) 1 473
М Вътрешна широчина между колелата 1 046
Обем (м
3) 2,5
10
Размери
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

176
Bipper_bg_Chap10_caracteristique_ed02-2014
Размери

177
Bipper_bg_Chap10_caracteristique_ed02-2014
Комби (в мм)
Стандарт Всички пътища
L Обща дължина 3 9593 970
H Обща височина 1 7211 742
Височина с рейки на покрива 1 7821 803
A Междуосие 2 513
B Преден надвес 855866
C Заден надвес 591
D Обща широчина 2 019
ш

ирочина (със сгънати огледала) 1 816
eПре

дна следа 1 464
F Задна следа 1 465
gВис

очина на товарния праг 527544
I Дължина на пода (задна седалка на място) 743
Дължина на пода (задна седалка в положение портфейл) 1 130
J Макс. височина на товарното отделение (под кората) 592
K Макс. вътрешна широчина (на 10 см от пода) 1 473
М Вътрешна ширина между подкалниците 1 046
10
Размери
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

178
Bipper_bg_Chap10_caracteristique_ed02-2014
Размери
