Kontrollleuchte für Temperatur oder Defekt des Automatikgetriebes Sie leuchtet bei jedem Einschalten der ZŸndung fŸr die Dauer einiger Sekunden auf.
Aufleuchten oder Blinken bei laufendem Motor und wŠhrend der Fahrt weist auf
einen Defekt oder eine zu hohe Temperatur des Automatikgetriebes hin. Halten Sie unbedingt sofort an. Lassen Sie den Motor im Leerlauf drehen (GangwŠhlhebel auf Noder P), bis die
Leuchte erlischt.
Suchen Sie schnellstens einen PEUGEOT-VertragshŠndler auf. Anzeige für die Kühlflüssigkeitstemperatur Zeiger im Bereich
A: Temperatur
normal. Zeiger im Bereich B: Temperatur zu
hoch. Halten Sie unbedingt sofort an. V orsicht: Warten Sie, bis der Motor
abgekŸhlt ist, bevor Sie KŸhlflŸssigkeit nachfŸllen. Der KŸhlkreislauf steht unter Druck.
Zur Vermeidung von VerbrŸhungen
drehen Sie den Verschluss zunŠchstnur um zwei Umdrehungen auf, umden Druck absinken zu lassen.
Entfernen Sie den Verschluss ganz, sobald der Druck abgesunken ist,und fŸllen Sie FlŸssigkeit nach.
Suchen Sie einen PEUGEOT- V ertragshŠndler auf.
BETRIEBSKONTROLLE
34

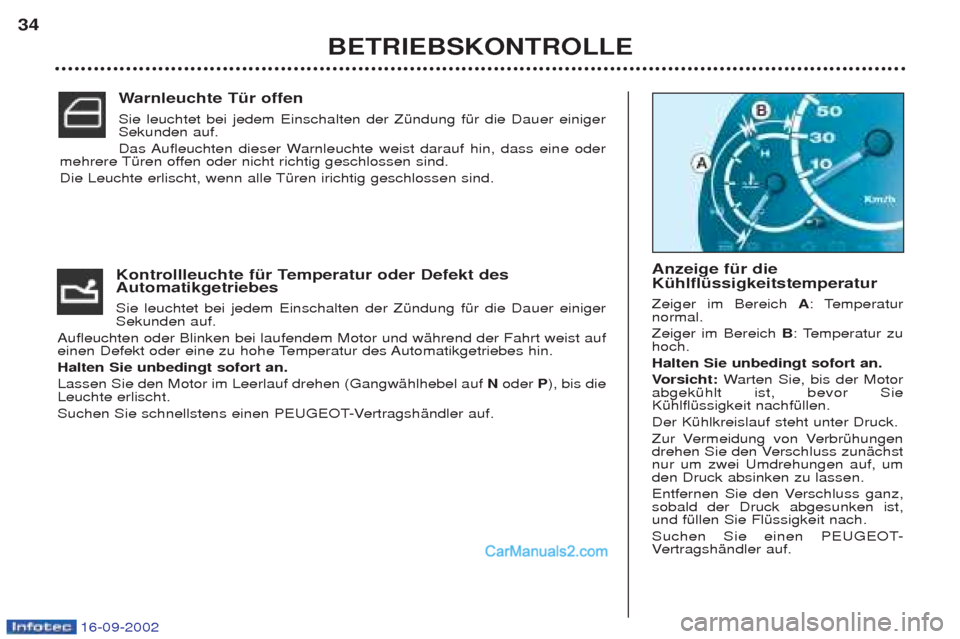

Warnleuchte Tür offen
Sie leuchtet bei jedem Einschalten der ZŸndung fŸr die Dauer einiger Sekunden auf.
Das Aufleuchten dieser Warnleuchte weist darauf hin, dass eine oder
mehrere TŸren offen oder nicht richtig geschlossen sind.
Die Leuchte erlischt, wenn alle TŸren irichtig geschlossen sind.
Page 32 of 182
16-09-2002
Minimum PrŸfen Sie den …lstand mit dem …lmessstab und fŸllen Sie beiBedarf …l nach. Die …lstandsanzei-ge ist nur zuverlŠssig, wenn dasFahrzeug waagerecht steht und derMotor seit 10 Minuten abgestellt ist.
Defekte Ölstandsanzeige / Ölmangel
Blinkende Segmente deuten auf eineFunktionsstšrung der …lstandsanzeigeoder …lmangel hin.
Es besteht die Gefahr, dass der Motor beschŠdigt wird. Wenden Sie sich an einen PEUGEOT-
V ertragshŠndler.
Defekte Ölstandsanzeige / Öl-Überschuss
Blinkende Vierecke deuten auf eine Funktionsstšrung der …lstandanzeigeoder einen …l-†berschuss (…lstandoberhalb der Markierung Maxi) hin.
Es besteht die Gefahr, dass der MotorbeschŠdigt wird. We nden Sie sich an einen PEUGEOT-
V ertragshŠndler.
BETRIEBSKONTROLLE 35

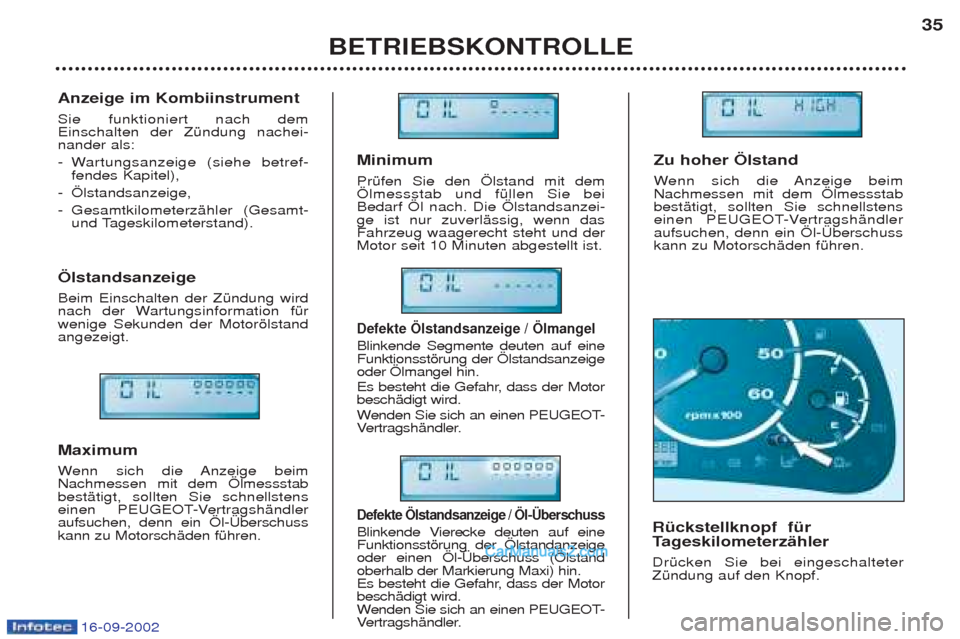

Anzeige im Kombiinstrument Sie funktioniert nach dem Einschalten der ZŸndung nachei-nander als: -W
artungsanzeige (siehe betref-
fendes Kapitel),
- …lstandsanzeige,
- GesamtkilometerzŠhler (Gesamt-
und Tageskilometerstand).
Ölstandsanzeige Beim Einschalten der ZŸndung wird
nach der Wartungsinformation fŸrwenige Sekunden der Motoršlstandangezeigt. Maximum We nn sich die Anzeige beim
Nachmessen mit dem …lmessstab bestŠtigt, sollten Sie schnellstens
einen PEUGEOT-VertragshŠndleraufsuchen, denn ein …l-†berschusskann zu MotorschŠden fŸhren. Rückstellknopf für T
ageskilometerzähler
DrŸcken Sie bei eingeschalteter ZŸndung auf den Knopf. Zu hoher Ölstand W
enn sich die Anzeige beim
Nachmessen mit dem …lmessstab bestŠtigt, sollten Sie schnellstens
einen PEUGEOT-VertragshŠndleraufsuchen, denn ein …l-†berschusskann zu MotorschŠden fŸhren.
Page 33 of 182
16-09-2002
Überlagerte Anzeige Wenn eine ZustandsŠnderung bei
einer Funktion (Radio, Telefon,
Bordcomputer, ...) eintritt, wŠhrendauf dem Bildschirm eine andere
Funktion angezeigt wird, šffnet sich
in bestimmten FŠllen ein Fenster,um die €nderung anzuzeigen, und

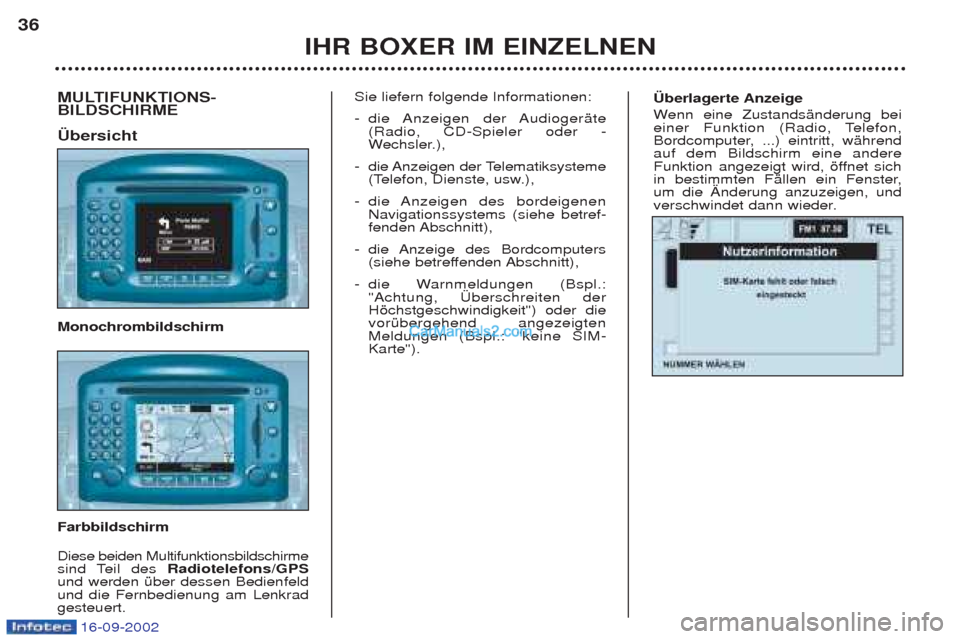

verschwindet dann wieder.MULTIFUNKTIONS- BILDSCHIRME Übersicht Monochrombildschirm Farbbildschirm Diese beiden Multifunktionsbildschirme
sind Teil des Radiotelefons/GPS
und werden Ÿber dessen Bedienfeldund die Fernbedienung am Lenkradgesteuert. Sie liefern folgende Informationen: -
die Anzeigen der AudiogerŠte (Radio, CD-Spieler oder -W echsler.),
- die Anzeigen der Telematiksysteme
(Telefon, Dienste, usw.),
- die Anzeigen des bordeigenenNavigationssystems (siehe betref-fenden Abschnitt),
-d ie Anzeige des Bordcomputers
(siehe betreffenden Abschnitt),
- die Warnmeldungen (Bspl.:"Achtung, †berschreiten derHšchstgeschwindigkeit") oder dievorŸbergehend angezeigtenMeldungen (Bspl.: "keine SIM-Karte").
IHR BOXER IM EINZELNEN
36
Page 34 of 182
16-09-2002
-Nach Anwahl einer Funktion im MenŸ erscheint das Untermenü
im rechten Teil des Bildschirms .
- Die zu den einzelnen Funktionendes UntermenŸs gehšrendenW erte erscheinen im linken Teil
des Bildschirms . Hauptbildschirm
DrŸcken Sie die Taste "MAIN/DARK", um den Hauptbildschirm und dieInformationen Ÿber den eingeschalte-
ten GerŠteteil (Radio, CD-Spieler, CD-We
chsler,Telefon oder Navigation)
anzuzeigen und um Zugang zu folgen-den Funktionen zu erhalten:
- Nachrichtenspeicher,- Setup. Mit der Funktion "Nachrichtenspei-
cher" kšnnen die gespeicherten ver-
balen Nachrichten abgerufen wer- den. Sie kšnnen sie entweder nocheinmal abhšren oder lšschen.
Beim Abhšren werden die Nachrichten der Reihe nach einge-spielt, beginnend mit der Šltesten. Durch den Lšschbefehl werden alle Nachrichten gelšscht. Mit der Funktion "Setup" kšnnen die
allgemeinen Parameter des Systems geŠndert werden (siehe ¤
"Voreinstellung der Parameter").
IHR BOXER IM EINZELNEN 37

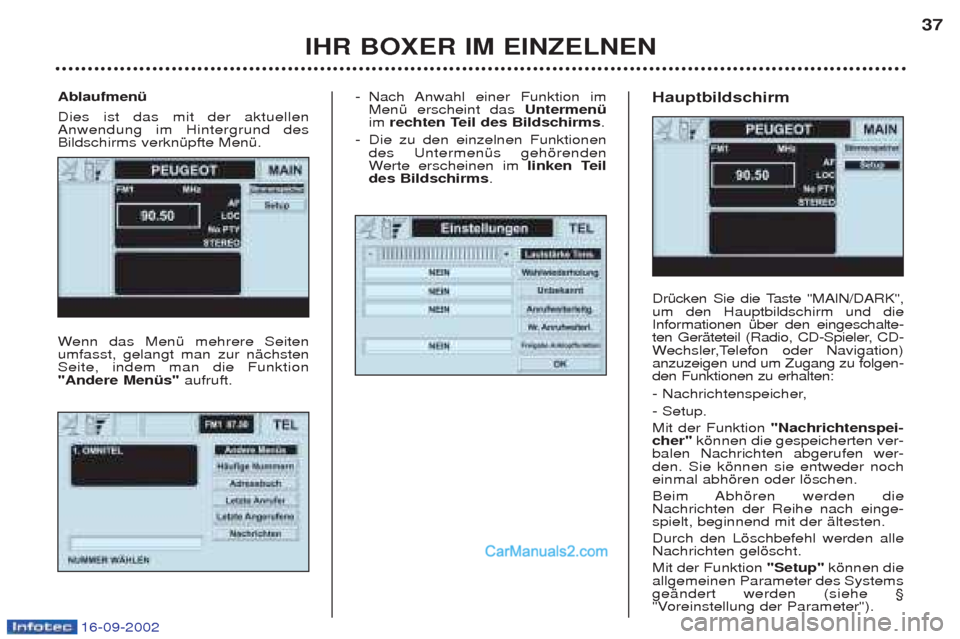

Ablaufmenü Dies ist das mit der aktuellen Anwendung im Hintergrund desBildschirms verknŸpfte MenŸ. W enn das MenŸ mehrere Seiten
umfasst, gelangt man zur nŠchsten Seite, indem man die Funktion"Andere Menüs" aufruft.
Page 35 of 182
16-09-2002

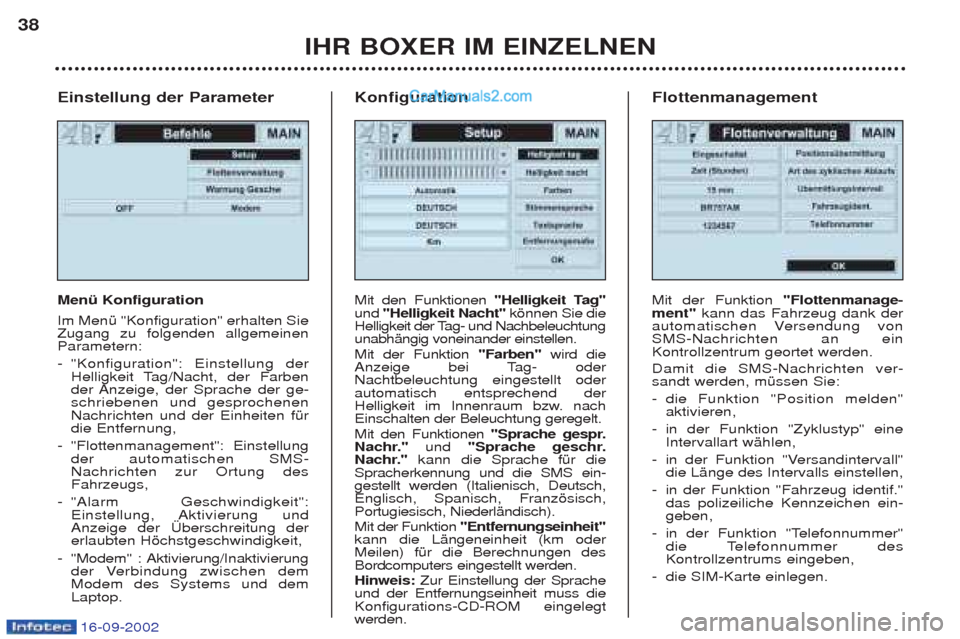

Einstellung der Parameter Menü Konfiguration Im MenŸ "Konfiguration" erhalten Sie Zugang zu folgenden allgemeinenParametern: -"Konfiguration": Einstellung der
Helligkeit Tag/Nacht, der Farben
der Anzeige, der Sprache der ge-schriebenen und gesprochenenNachrichten und der Einheiten fŸrdie Entfernung,
- "Flottenmanagement": Einstellungder automatischen SMS-Nachrichten zur Ortung desFahrzeugs,
- "Alarm Geschwindigkeit":
Einstellung, Aktivierung undAnzeige der †berschreitung dererlaubten Hšchstgeschwindigkeit,
- "Modem" : Aktivierung/Inaktivierung
der Verbindung zwischen demModem des Systems und demLaptop.
IHR BOXER IM EINZELNEN
38
Konfiguration Mit den Funktionen"Helligkeit Tag"
und "Helligkeit Nacht" kšnnen Sie die
Helligkeit der Tag- und Nachbeleuchtung unabhŠngig voneinander einstellen. Mit der Funktion "Farben"wird die
Anzeige bei Tag- oder Nachtbeleuchtung eingestellt oderautomatisch entsprechend der
Helligkeit im Innenraum bzw. nachEinschalten der Beleuchtung geregelt. Mit den Funktionen "Sprache gespr.
Nachr." und "Sprache geschr.
Nachr." kann die Sprache fŸr die
Spracherkennung und die SMS ein- gestellt werden (Italienisch, Deutsch,Englisch, Spanisch, Franzšsisch,Portugiesisch, NiederlŠndisch). Mit der Funktion "Entfernungseinheit"
kann die LŠngeneinheit (km oder Meilen) fŸr die Berechnungen desBordcomputers eingestellt werden. Hinweis: Zur Einstellung der Sprache
und der Entfernungseinheit muss die Konfigurations-CD-ROM eingelegtwerden. Flottenmanagement Mit der Funktion
"Flottenmanage-
ment" kann das Fahrzeug dank der
automatischen Versendung von SMS-Nachrichten an einKontrollzentrum geortet werden. Damit die SMS-Nachrichten ver- sandt werden, mŸssen Sie: - die Funktion "Position melden" aktivieren,
- in der Funktion "Zyklustyp" eineIntervallart wŠhlen,
- in der Funktion "Versandintervall"die LŠnge des Intervalls einstellen,
- in der Funktion "Fahrzeug identif."das polizeiliche Kennzeichen ein-geben,
- in der Funktion "Telefonnummer"
die Telefonnummer desKontrollzentrums eingeben,
- die SIM-Karte einlegen.
Page 36 of 182
16-09-2002
IHR BOXER IM EINZELNEN39

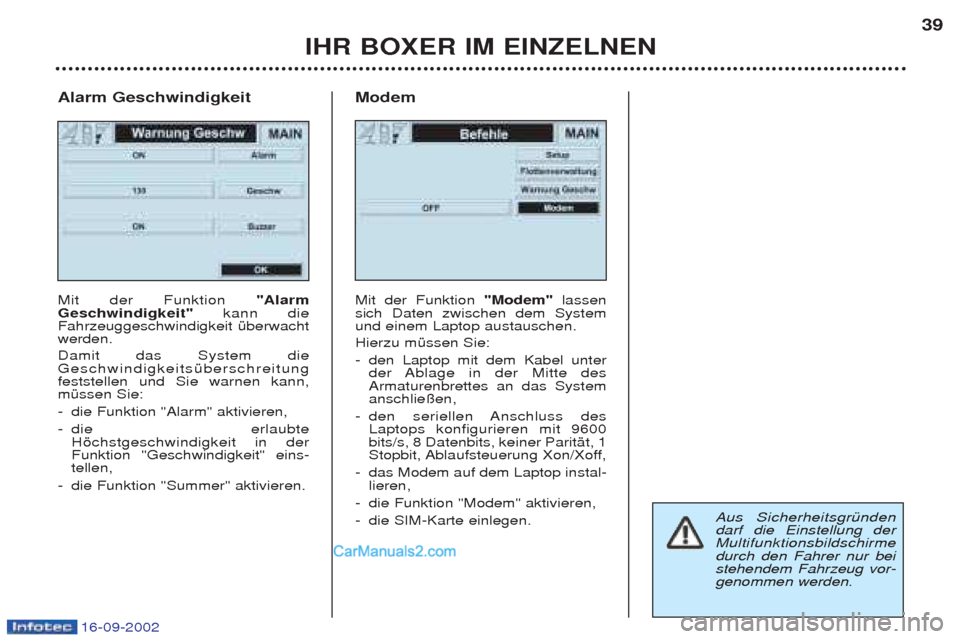

Alarm Geschwindigkeit Mit der Funktion "Alarm
Geschwindigkeit" kann die
Fahrzeuggeschwindigkeit Ÿberwacht werden. Damit das System die GeschwindigkeitsŸberschreitungfeststellen und Sie warnen kann,mŸssen Sie: - die Funktion "Alarm" aktivieren,
- die erlaubte Hšchstgeschwindigkeit in derFunktion "Geschwindigkeit" eins-tellen,
- die Funktion "Summer" aktivieren. Modem Mit der Funktion
"Modem"lassen
sich Daten zwischen dem System und einem Laptop austauschen. Hierzu mŸssen Sie: - den Laptop mit dem Kabel unter
der Ablage in der Mitte desArmaturenbrettes an das Systemanschlie§en,
- den seriellen Anschluss desLaptops konfigurieren mit 9600bits/s, 8 Datenbits, keiner ParitŠt, 1
Stopbit, Ablaufsteuerung Xon/Xoff,
- das Modem auf dem Laptop instal-lieren,
- die Funktion "Modem" aktivieren,
- die SIM-Karte einlegen.
Aus SicherheitsgrŸnden darf die Einstellung derMultifunktionsbildschirmedurch den Fahrer nur beistehendem Fahrzeug vor-genommen werden.
Page 37 of 182
16-09-2002

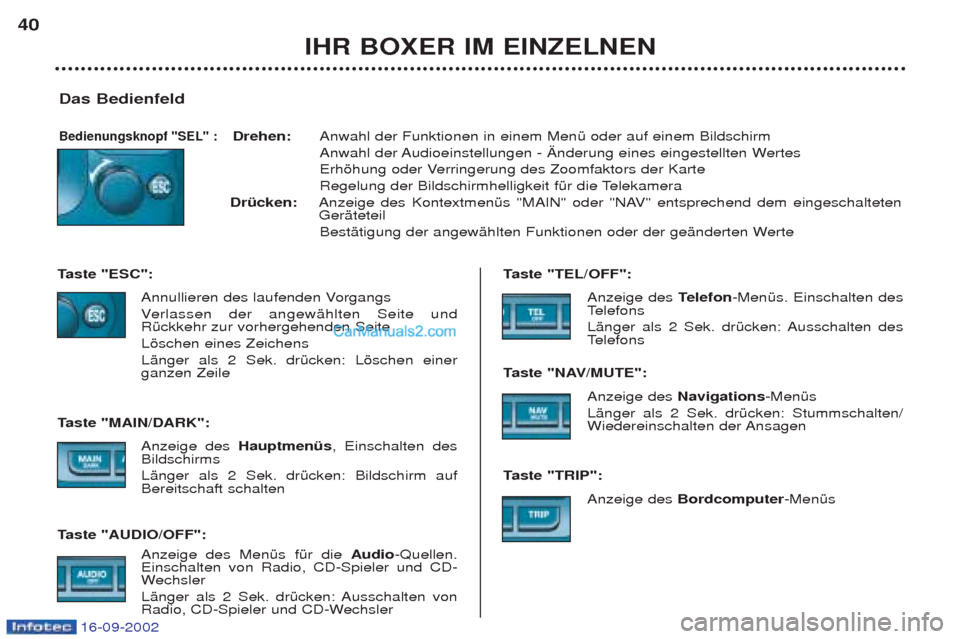

Das Bedienfeld
Bedienungsknopf "SEL" : Drehen: Anwahl der Funktionen in einem MenŸ oder auf einem Bildschirm
Anwahl der Audioeinstellungen - €nderung eines eingestellten Wertes
Erhšhung oder Verringerung des Zoomfaktors der Karte
Regelung der Bildschirmhelligkeit fŸr die Telekamera
Drücken: Anzeige des KontextmenŸs "MAIN" oder "NAV" entsprechend dem eingeschalteten GerŠteteil
BestŠtigung der angewŠhlten Funktionen oder der geŠnderten Werte
T aste "ESC":
Annullieren des laufenden Vorgangs Verlassen der angewŠhlten Seite und
RŸckkehr zur vorhergehenden Seite Lšschen eines Zeichens LŠnger als 2 Sek. drŸcken: Lšschen einer ganzen Zeile
T aste "MAIN/DARK":
Anzeige des Hauptmenüs, Einschalten des
Bildschirms LŠnger als 2 Sek. drŸcken: Bildschirm auf Bereitschaft schalten
T aste "AUDIO/OFF":
Anzeige des MenŸs fŸr die Audio-Quellen.
Einschalten von Radio, CD-Spieler und CD-W echsler
LŠnger als 2 Sek. drŸcken: Ausschalten von
Radio, CD-Spieler und CD-Wechsler T
aste "TEL/OFF":
Anzeige des Telefon -MenŸs. Einschalten des
T elefons
LŠnger als 2 Sek. drŸcken: Ausschalten desT elefons
T aste "NAV/MUTE":
Anzeige des Navigations-MenŸs
LŠnger als 2 Sek. drŸcken: Stummschalten/
Wiedereinschalten der Ansagen
T aste "TRIP":
Anzeige des Bordcomputer -MenŸs
IHR BOXER IM EINZELNEN
40
Page 38 of 182
16-09-2002
AUTORADIO MIT KASSETTENSPIELER
IHR BOXER IM EINZELNEN
42

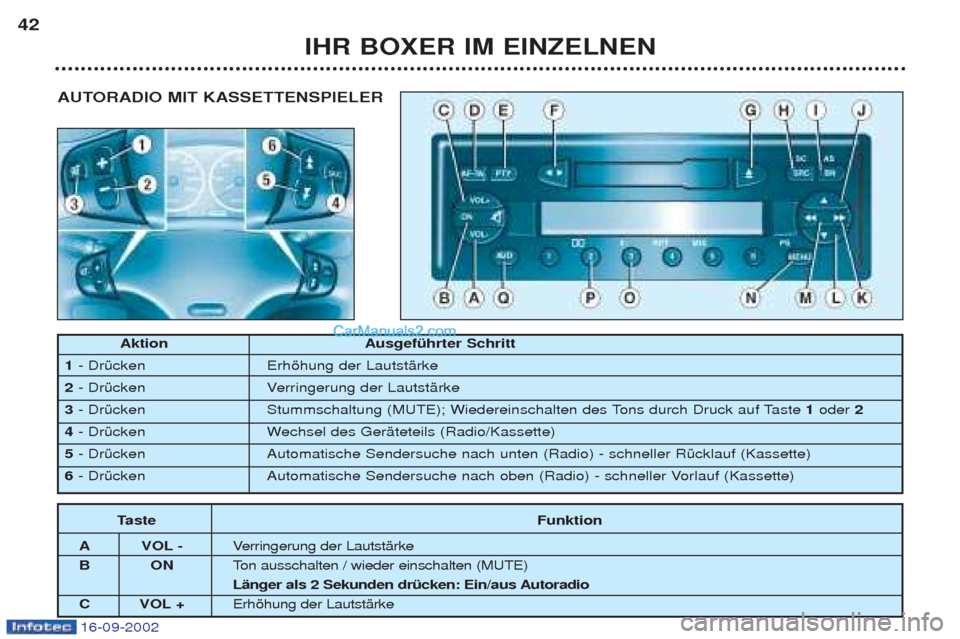

Aktion Ausgeführter Schritt
1 - DrŸcken Erhšhung der LautstŠrke
2 - DrŸcken Verringerung der LautstŠrke
3 - DrŸcken Stummschaltung (MUTE); Wiedereinschalten des Tons durch Druck auf Taste 1 oder 2
4 - DrŸcken Wechsel des GerŠteteils (Radio/Kassette)
5 - DrŸcken Automatische Sendersuche nach unten (Radio) - schneller RŸcklauf (Kassette)
6 - DrŸcken Automatische Sendersuche nach oben (Radio) - schneller Vorlauf (Kassette)
Taste Funktion
A VOL - Verringerung der LautstŠrke
BO NTon ausschalten / wieder einschalten (MUTE)
Länger als 2 Sekunden drücken: Ein/aus Autoradio
C VOL + Erhšhung der LautstŠrke
Page 39 of 182
16-09-2002
IHR BOXER IM EINZELNEN43

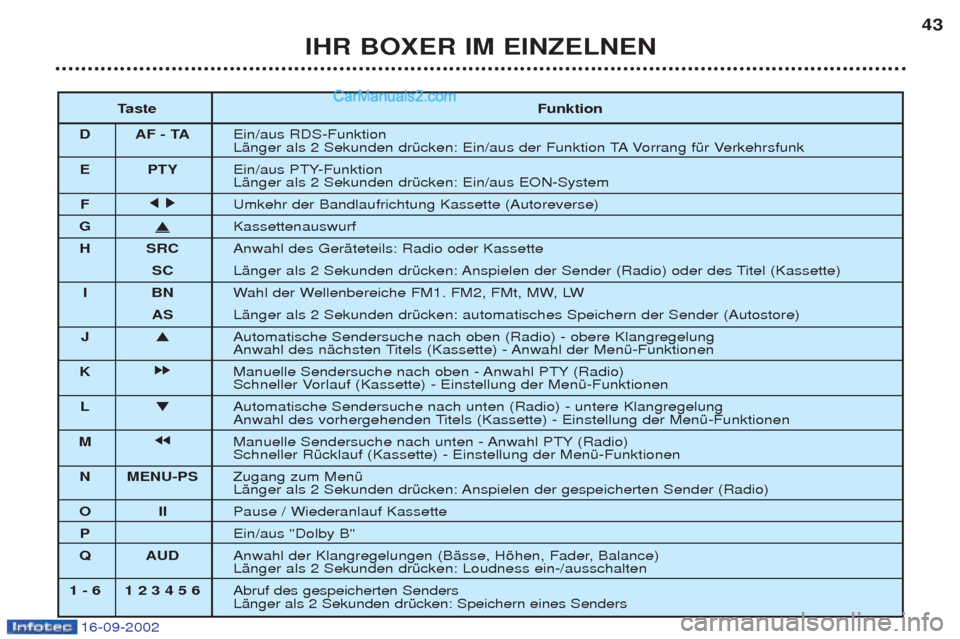

T aste Funktion
D AF - TA Ein/aus RDS-Funktion
LŠnger als 2 Sekunden drŸcken: Ein/aus der Funktion TA Vorrang fŸr Verkehrsfunk
E PTY Ein/aus PTY-FunktionLŠnger als 2 Sekunden drŸcken: Ein/aus EON-System
F j
j
k
k
Umkehr der Bandlaufrichtung Kassette (Autoreverse)
G ▲
Kassettenauswurf
H SRC Anwahl des GerŠteteils: Radio oder Kassette
SC LŠnger als 2 Sekunden drŸcken: Anspielen der Sender (Radio) oder des Titel (Kassette)
IB NWahl der Wellenbereiche FM1. FM2, FMt, MW, LW
AS LŠnger als 2 Sekunden drŸcken: automatisches Speichern der Sender (Autostore)
J ▲ Automatische Sendersuche nach oben (Radio) - obere Klangregelung
Anwahl des nŠchsten Titels (Kassette) - Anwahl der MenŸ-Funktionen
K kk Manuelle Sendersuche nach oben - Anwahl PTY (Radio)
Schneller Vorlauf (Kassette) - Einstellung der MenŸ-Funktionen
L ▼ Automatische Sendersuche nach unten (Radio) - untere Klangregelung
Anwahl des vorhergehenden Titels (Kassette) - Einstellung der MenŸ-Funktionen
M jj Manuelle Sendersuche nach unten - Anwahl PTY (Radio)Schneller RŸcklauf (Kassette) - Einstellung der MenŸ-Funktionen
N MENU-PS Zugang zum MenŸ
LŠnger als 2 Sekunden drŸcken: Anspielen der gespeicherten Sender (Radio)
OI IPause / Wiederanlauf Kassette
P Ein/aus "Dolby B"
Q AUD Anwahl der Klangregelungen (BŠsse, Hšhen, Fader, Balance) LŠnger als 2 Sekunden drŸcken: Loudness ein-/ausschalten
1 - 6 1 2 3 4 5 6 Abruf des gespeicherten Senders LŠnger als 2 Sekunden drŸcken: Speichern eines Senders
Page 40 of 182
16-09-2002
IHR BOXER IM EINZELNEN
46
ALLGEMEINE FUNKTIONEN Ein / aus DrŸcken Sie, wenn der ZŸndschlŸssel auf STOP oder "ZŸndung ein" steht, zum Ein- bzw. Ausschalten
des Autoradios lŠnger als zwei Sekunden auf Taste B.
Das Autoradio funktioniert für die Dauer von 20 Minuten auch bei ausgeschalteter Zündung.
Diebstahlsicherung
Das Autoradio ist so codiert, dass es nur in Ihrem Fahrzeug funktioniert. Es wŠre unbrauchbar, wenn es in ein anderes Fahrzeug eingebaut wŸrde. Die Diebstahlsicherung ist automatisch und bedarf keiner Bedienung. T ON AUSSCHALTEN / WIEDER EINSCHALTEN
Durch Druck auf Taste Bwird die Funktion "MUTE" ein- bzw. ausgeschaltet. Durch Druck auf Taste Aoder Cwird der Ton
ebenfalls wieder eingeschaltet. REGELUNG DER LAUTSTÄRKE
DrŸcken Sie mehrfach hintereinander auf Taste Azur Verringerung bzw. auf Taste Czur Erhšhung der
LautstŠrke des Autoradios.
Durch dauernden Druck auf die Tasten Aund Cwird die LautstŠrke kontinuierlich geŠndert.
REGELUNG DER KLANGFARBE UND -STÄRKE DrŸcken Sie mehrfach hintereinander auf Taste Q, um die Funktionen zur Regelung der BŠsse (BASS), der
Hšhen (TREBLE) , der Klangverteilung vorn/hinten (FADER)und der Klangverteilung rechts/links (BAL) ein-
zuschalten.
Der Audio-Modus wird automatisch wieder verlassen, wenn nach einigen Sekunden keine Einstellung vor-
genommenen worden ist oder wenn man nach der letzten Einstellung der Klangfarbe bzw. -stŠrke wieder auf die Taste Q
drŸckt.
DrŸcken Sie lŠnger als 2 Sekunden auf die Taste Q, um die Funktion Loudness (LOUD) zu aktivieren bzw. inaktivieren.
Hinweis: Die Einstellung der BŠsse und Hšhen gilt immer fŸr die jeweilige Klangquelle. FŸr Radio, Kassettenspieler oder
CD kšnnen unterschiedliche Einstellungen vorgenommen werden.
