Peugeot Boxer 2002.5 Instrukcja Obsługi (in Polish)

16-09-2002
1111
N° Symbol Funkcja

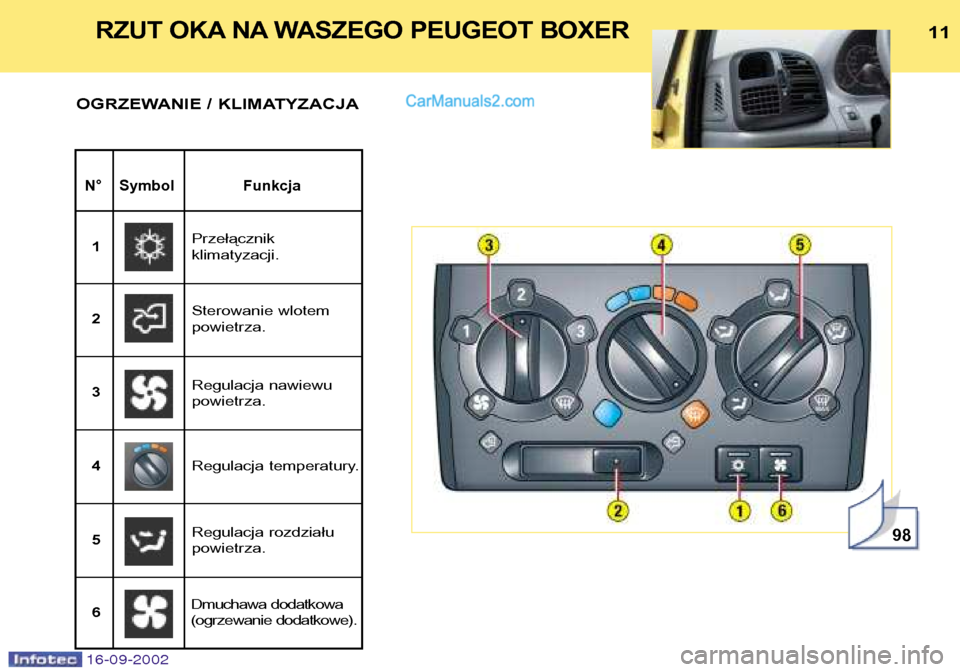

OGRZEWANIE / KLIMATYZACJA
98
Przełącznik klimatyzacji.
1
Sterowanie wlotempowietrza.
2
Regulacja rozdziałupowietrza.
3
Regulacja temperatury.
4 Regulacja nawiewupowietrza.
5 Dmuchawa dodatkowa
(ogrzewanie dodatkowe).
6
RZUT OKA NA WASZEGO PEUGEOT BOXER

16-09-2002

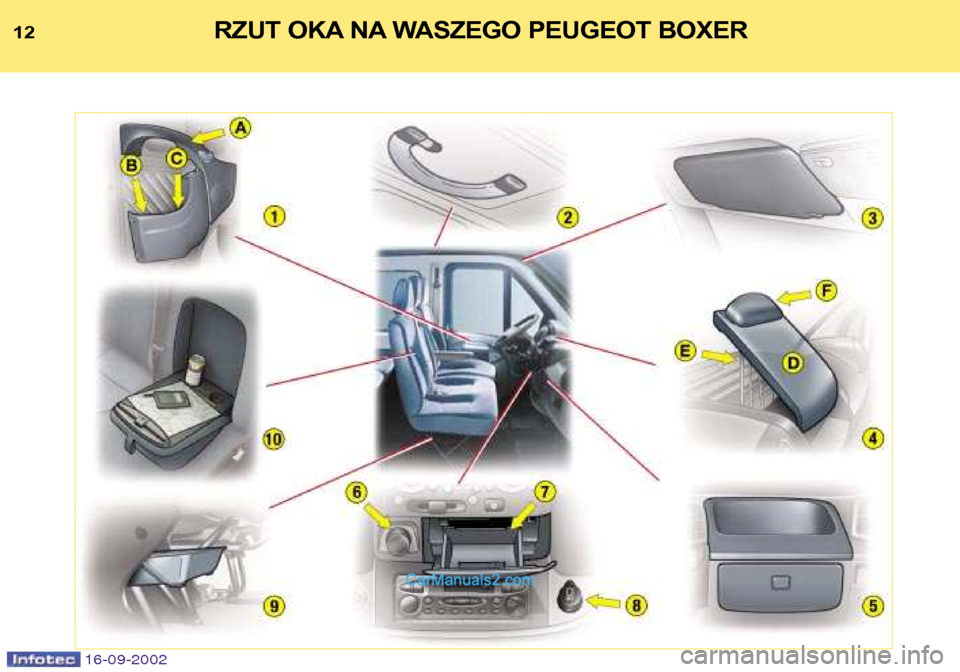

12RZUT OKA NA WASZEGO PEUGEOT BOXER

16-09-2002

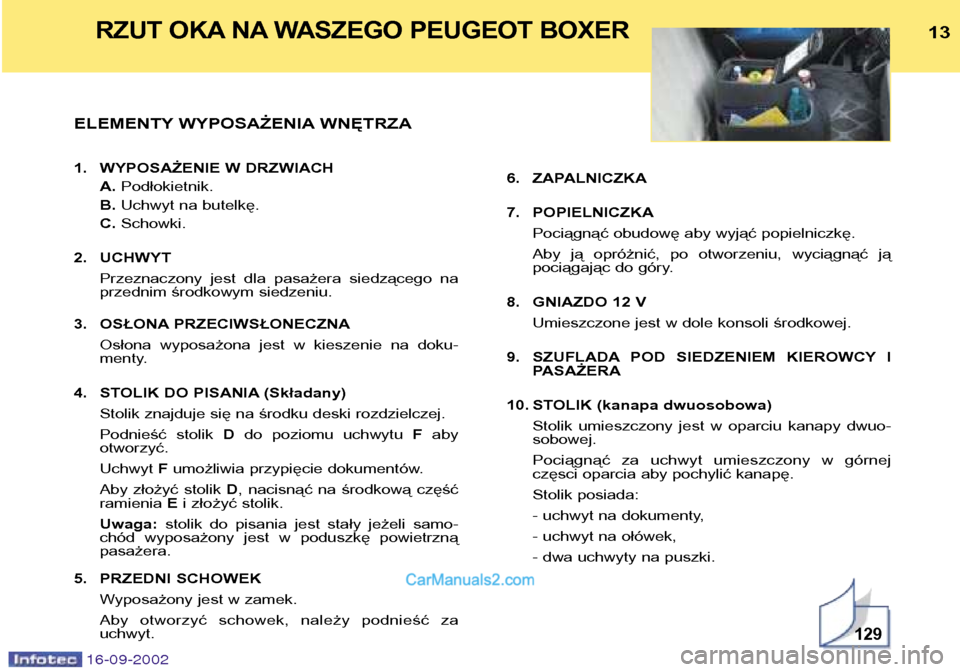

ELEMENTY WYPOSAŻENIA WNĘTRZA
1. WYPOSAŻENIE W DRZWIACHA.Podłokietnik.
B. Uchwyt na butelkę.
C. Schowki.
2. UCHWYT Przeznaczony jest dla pasażera siedzącego na
przednim środkowym siedzeniu.
3. OSŁONA PRZECIWSŁONECZNA Osłona wyposażona jest w kieszenie na doku-menty.
4. STOLIK DO PISANIA (Składany) Stolik znajduje się na środku deski rozdzielczej.
Podnieść stolik Ddo poziomu uchwytu Faby
otworzyć.Uchwyt Fumożliwia przypięcie dokumentów.
Aby złożyć stolik D, nacisnąć na środkową część
ramienia Ei złożyć stolik.
Uwaga: stolik do pisania jest stały jeżeli samo-
chód wyposażony jest w poduszkę powietrzną pasażera.
5. PRZEDNI SCHOWEK Wyposażony jest w zamek.
Aby otworzyć schowek, należy podnieść za uchwyt. 6. ZAPALNICZKA
7. POPIELNICZKA
Pociągnąć obudowę aby wyjąć popielniczkę.
Aby ją opróżnić, po otworzeniu, wyciągnąć ją
pociągając do góry.
8. GNIAZDO 12 V Umieszczone jest w dole konsoli środkowej.
9. SZUFLADA POD SIEDZENIEM KIEROWCY I PASAŻERA
10. STOLIK (kanapa dwuosobowa) Stolik umieszczony jest w oparciu kanapy dwuo-sobowej.
Pociągnąć za uchwyt umieszczony w górnej
częsci oparcia aby pochylić kanapę.
Stolik posiada:
- uchwyt na dokumenty,
- uchwyt na ołówek,
- dwa uchwyty na puszki.
13
129
RZUT OKA NA WASZEGO PEUGEOT BOXER

16-09-2002

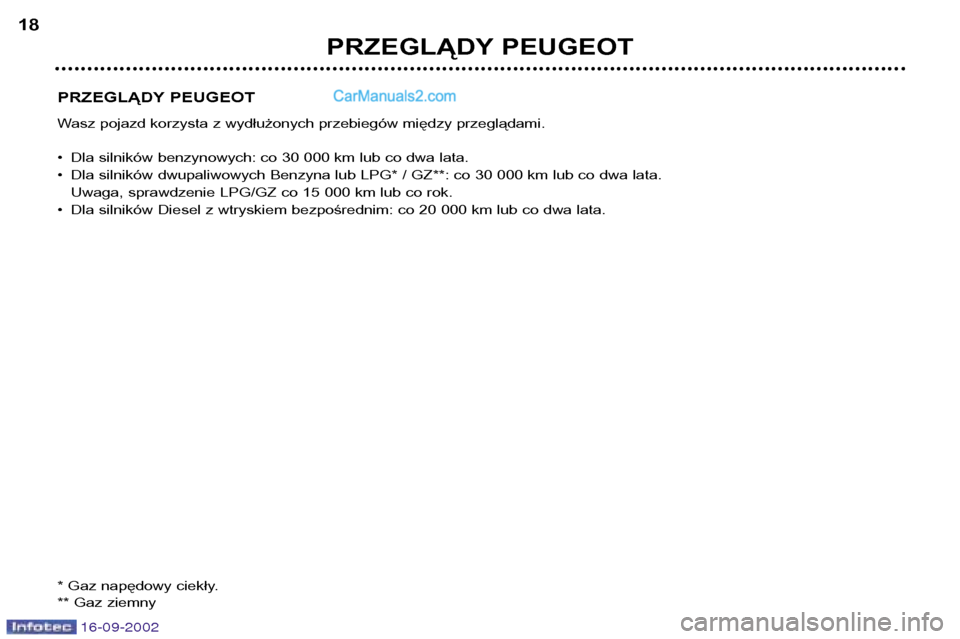

PRZEGLĄDY PEUGEOT
Wasz pojazd korzysta z wydłużonych przebiegów między przeglądami.
• Dla silników benzynowych: co 30 000 km lub co dwa lata.
• Dla silników dwupaliwowych Benzyna lub LPG* / GZ**: co 30 000 km lub co dwa lata.Uwaga, sprawdzenie LPG/GZ co 15 000 km lub co rok.
• Dla silników Diesel z wtryskiem bezpośrednim: co 20 000 km lub co dwa lata.
* Gaz napędowy ciekły.
** Gaz ziemny
PRZEGLĄDY PEUGEOT
18

16-09-2002

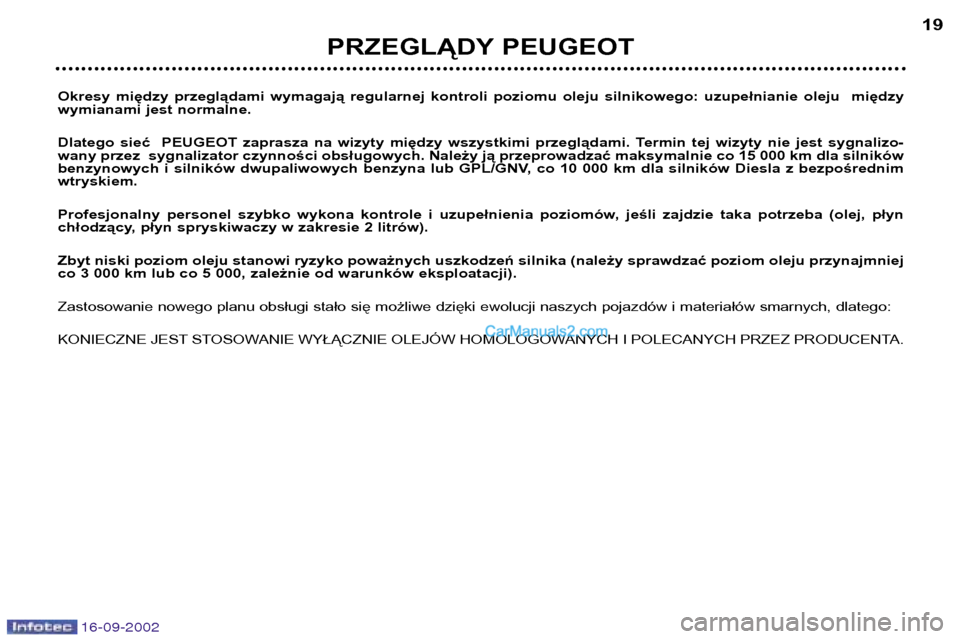

Okresy między przeglądami wymagają regularnej kontroli poziomu oleju silnikowego: uzupełnianie oleju między
wymianami jest normalne.
Dlatego sieć PEUGEOT zaprasza na wizyty między wszystkimi przeglądami. Termin tej wizyty nie jest sygnalizo-
wany przez sygnalizator czynności obsługowych. Należy ją przeprowadzać maksymalnie co 15 000 km dla silników
benzynowych i silników dwupaliwowych benzyna lub GPL/GNV, co 10 000 km dla silników Diesla z bezpośrednimwtryskiem.
Profesjonalny personel szybko wykona kontrole i uzupełnienia poziomów, jeśli zajdzie taka potrzeba (olej, płyn
chłodzący, płyn spryskiwaczy w zakresie 2 litrów).
Zbyt niski poziom oleju stanowi ryzyko poważnych uszkodzeń silnika (należy sprawdzać poziom oleju przynajmniej
co 3 000 km lub co 5 000, zależnie od warunków eksploatacji).
Zastosowanie nowego planu obsługi stało się możliwe dzięki ewolucji naszych pojazdów i materiałów smarnych, dlatego:
KONIECZNE JEST STOSOWANIE WYŁĄCZNIE OLEJÓW HOMOLOGOWANYCH I POLECANYCH PRZEZ PRODUCENTA.
PRZEGLĄDY PEUGEOT19

16-09-2002

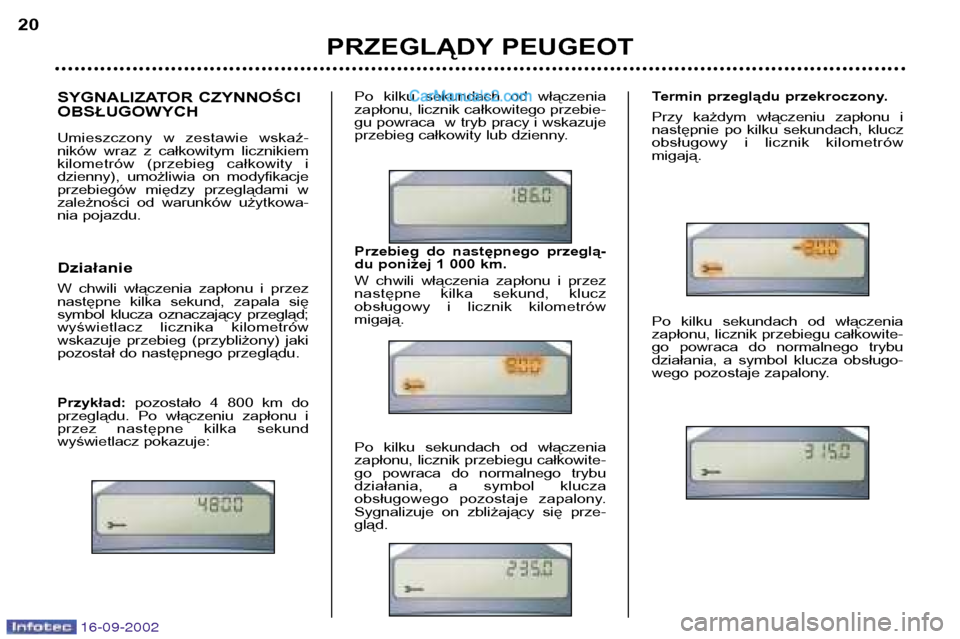

SYGNALIZATOR CZYNNOŚCI OBSŁUGOWYCH
Umieszczony w zestawie wskaź-
ników wraz z całkowitym licznikiem
kilometrów (przebieg całkowity i
dzienny), umożliwia on modyfikacje
przebiegów między przeglądami w
zależności od warunków użytkowa-
nia pojazdu. Działanie
W chwili włączenia zapłonu i przez
następne kilka sekund, zapala się
symbol klucza oznaczający przegląd;
wyświetlacz licznika kilometrów
wskazuje przebieg (przybliżony) jaki
pozostał do następnego przeglądu. Przykład: pozostało 4 800 km do
przeglądu. Po włączeniu zapłonu i
przez następne kilka sekund
wyświetlacz pokazuje: Po kilku sekundach od włączenia
zapłonu, licznik całkowitego przebie-
gu powraca w tryb pracy i wskazuje
przebieg całkowity lub dzienny.
Przebieg do następnego przeglą-
du poniżej 1 000 km.
W chwili włączenia zapłonu i przez
następne kilka sekund, klucz
obsługowy i licznik kilometrów migają.
Po kilku sekundach od włączenia
zapłonu, licznik przebiegu całkowite-
go powraca do normalnego trybu
działania, a symbol klucza
obsługowego pozostaje zapalony.
Sygnalizuje on zbliżający się prze-gląd.Termin przeglądu przekroczony.
Przy każdym włączeniu zapłonu i
następnie po kilku sekundach, klucz
obsługowy i licznik kilometrów migają.
Po kilku sekundach od włączenia
zapłonu, licznik przebiegu całkowite-
go powraca do normalnego trybu
działania, a symbol klucza obsługo-
wego pozostaje zapalony.
PRZEGLĄDY PEUGEOT
20

16-09-2002

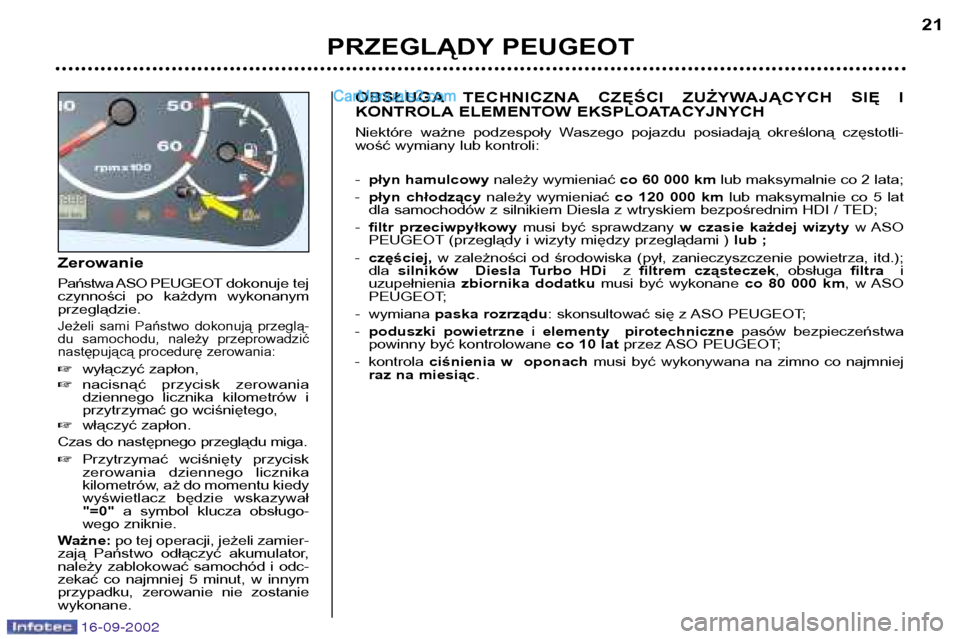

Zerowanie
Państwa ASO PEUGEOTdokonuje tej
czynności po każdym wykonanym przeglądzie.
Jeżeli sami Państwo dokonują przeglą-
du samochodu, należy przeprowadzić
następującą procedurę zerowania:
wyłączyć zapłon,
nacisnąć przycisk zerowania
dziennego licznika kilometrów i
przytrzymać go wciśniętego,
włączyć zapłon.
Czas do następnego przeglądu miga. Przytrzymać wciśnięty przycisk
zerowania dziennego licznika
kilometrów, aż do momentu kiedy
wyświetlacz będzie wskazywał"=0" a symbol klucza obsługo-
wego zniknie.
Ważne: po tej operacji, jeżeli zamier-
zają Państwo odłączyć akumulator,
należy zablokować samochód i odc-
zekać co najmniej 5 minut, w innym
przypadku, zerowanie nie zostaniewykonane. OBSŁUGA TECHNICZNA CZĘŚCI ZUŻYWAJĄCYCH SIĘ I
KONTROLA ELEMENTOW EKSPLOATACYJNYCH
Niektóre ważne podzespoły Waszego pojazdu posiadają określoną częstotli-
wość wymiany lub kontroli: -
płyn hamulcowy należy wymieniać co 60 000 kmlub maksymalnie co 2 lata;
- płyn chłodzący należy wymieniać co 120 000 kmlub maksymalnie co 5 lat
dla samochodów z silnikiem Diesla z wtryskiem bezpośrednim HDI / TED;
- filtr przeciwpyłkowy musi być sprawdzany w czasie każdej wizyty w ASO
PEUGEOT (przeglądy i wizyty między przeglądami ) lub ;
- częściej, w zależności od środowiska (pył, zanieczyszczenie powietrza, itd.);
dla silników Diesla Turbo HDi z filtrem cząsteczek , obsługa filtrai
uzupełnienia zbiornika dodatku musi być wykonane co 80 000 km, w ASO
PEUGEOT;
- wymiana paska rozrządu : skonsultować się z ASO PEUGEOT;
- poduszki powietrzne i elementy pirotechniczne pasów bezpieczeństwa
powinny być kontrolowane co 10 latprzez ASO PEUGEOT;
- kontrola ciśnienia w oponach musi być wykonywana na zimno co najmniej
raz na miesiąc .
PRZEGLĄDY PEUGEOT 21

16-09-2002
PRZEBIEG 30 000 60 000 90 000

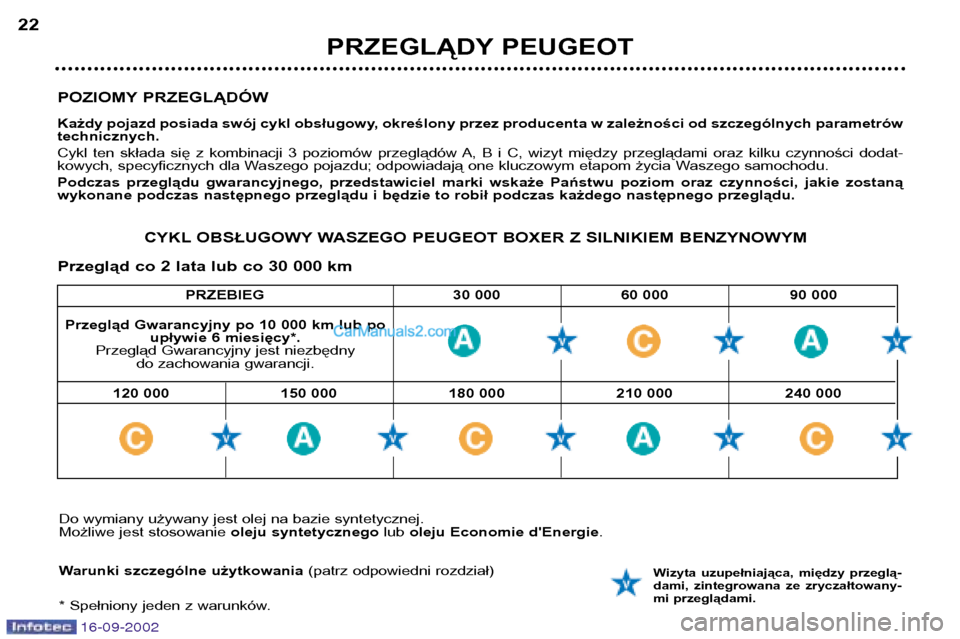

POZIOMY PRZEGLĄDÓW
Każdy pojazd posiada swój cykl obsługowy, określony przez producenta w zależności od szczególnych parametrów technicznych.
Cykl ten składa się z kombinacji 3 poziomów przeglądów A, B i C, wizyt między przeglądami oraz kilku czynności dodat-
kowych, specyficznych dla Waszego pojazdu; odpowiadają one kluczowym etapom życia Waszego samochodu.
Podczas przeglądu gwarancyjnego, przedstawiciel marki wskaże Państwu poziom oraz czynności, jakie zostaną
wykonane podczas następnego przeglądu i będzie to robił podczas każdego następnego przeglądu.
PRZEGLĄDY PEUGEOT
22
CYKL OBSŁUGOWY WASZEGO PEUGEOT BOXER Z SILNIKIEM BENZYNOWYM
Przegląd co 2 lata lub co 30 000 km
Przegląd Gwarancyjny po 10 000 km lub po upływie 6 miesięcy*.
Przegląd Gwarancyjny jest niezbędny do zachowania gwarancji.
Do wymiany używany jest olej na bazie syntetycznej.
Możliwe jest stosowanie oleju syntetycznegolub oleju Economie d'Energie .
Warunki szczególne użytkowania (patrz odpowiedni rozdział)
* Spełniony jeden z warunków.
Wizyta uzupełniająca, między przeglą-
dami, zintegrowana ze zryczałtowany-
mi przeglądami.
120 000 150 000 180 000 210 000 240 000

16-09-2002
PRZEGLĄDY PEUGEOT23

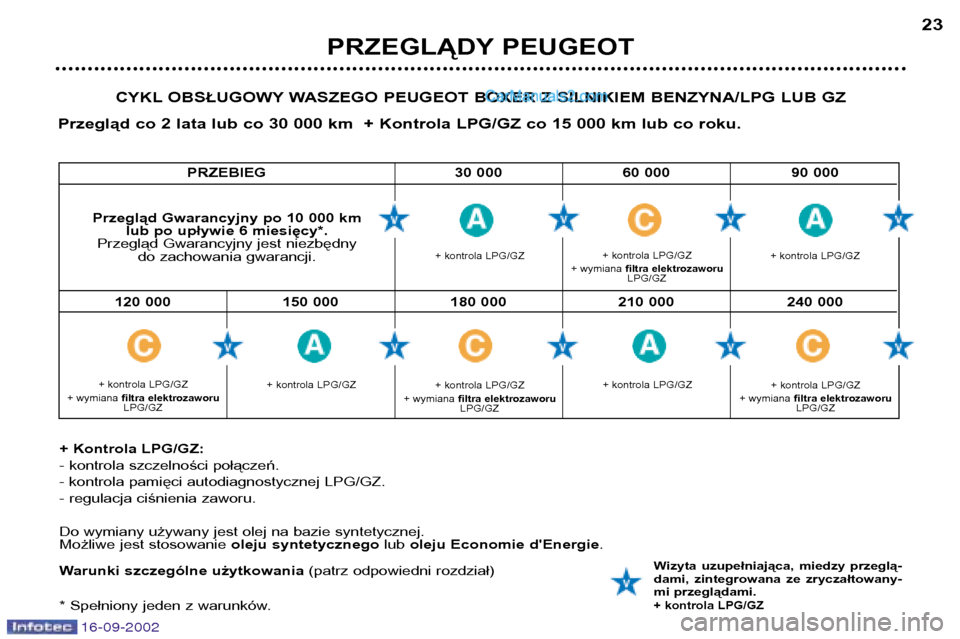

CYKL OBSŁUGOWY WASZEGO PEUGEOT BOXER Z SILNIKIEM BENZYNA/LPG LUB GZ
Przegląd co 2 lata lub co 30 000 km + Kontrola LPG/GZ co 15 000 km lub co roku.
+ Kontrola LPG/GZ:
- kontrola szczelności połączeń.
- kontrola pamięci autodiagnostycznej LPG/GZ.
- regulacja ciśnienia zaworu.
Do wymiany używany jest olej na bazie syntetycznej.
Możliwe jest stosowanie oleju syntetycznegolub oleju Economie d'Energie .
Warunki szczególne użytkowania (patrz odpowiedni rozdział)
* Spełniony jeden z warunków.
Wizyta uzupełniająca, miedzy przeglą-
dami, zintegrowana ze zryczałtowany-
mi przeglądami.
+ kontrola LPG/GZ
PRZEBIEG 30 000 60 000 90 000
Przegląd Gwarancyjny po 10 000 km lub po upływie 6 miesięcy*.
Przegląd Gwarancyjny jest niezbędny do zachowania gwarancji.
120 000 150 000 180 000 210 000 240 000
+ kontrola LPG/GZ + kontrola LPG/GZ
+ wymiana filtra elektrozaworu
LPG/GZ + kontrola LPG/GZ
+ kontrola LPG/GZ
+ wymiana filtra elektrozaworu
LPG/GZ + kontrola LPG/GZ
+ kontrola LPG/GZ
+ wymiana filtra elektrozaworu
LPG/GZ + kontrola LPG/GZ
+ kontrola LPG/GZ
+ wymiana filtra elektrozaworu
LPG/GZ

16-09-2002
PRZEGLĄDY PEUGEOT
24

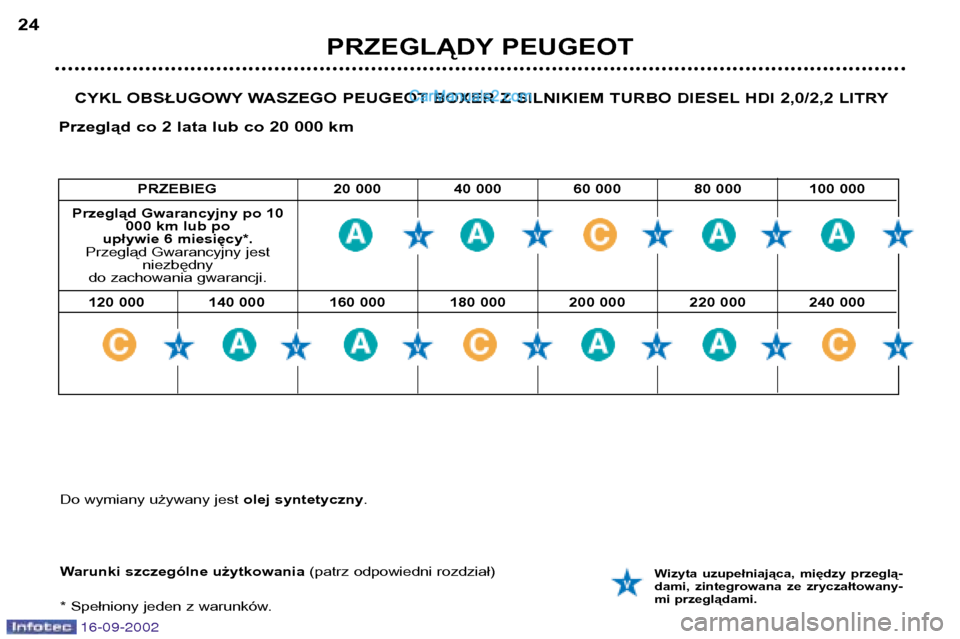

CYKL OBSŁUGOWY WASZEGO PEUGEOT BOXER Z SILNIKIEM TURBO DIESEL HDI 2,0/2,2 LITRY
Przegląd co 2 lata lub co 20 000 km
Warunki szczególne użytkowania (patrz odpowiedni rozdział)
* Spełniony jeden z warunków.
Wizyta uzupełniająca, między przeglą-
dami, zintegrowana ze zryczałtowany-
mi przeglądami.
PRZEBIEG 20 000 40 000 60 000 80 000 100 000
Przegląd Gwarancyjny po 10
000 km lub po
upływie 6 miesięcy*.
Przegląd Gwarancyjny jest niezbędny
do zachowania gwarancji.
120 000 140 000 160 000 180 000 200 000 220 000 240 000
Do wymiany używany jest olej syntetyczny.
