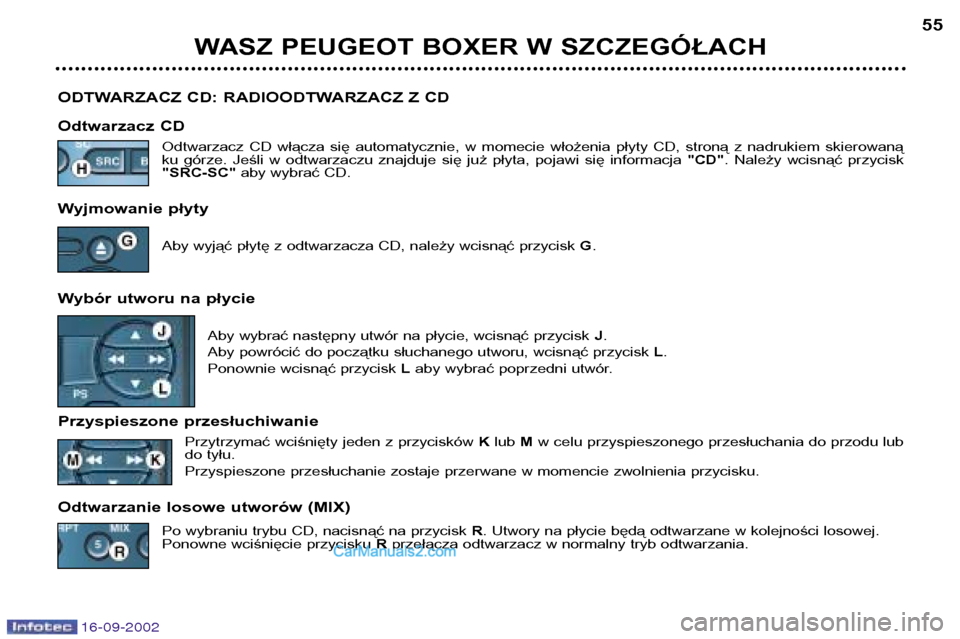

Page 51 of 182
16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH55
ODTWARZACZ CD: RADIOODTWARZACZ Z CD
Odtwarzacz CD Odtwarzacz CD włącza się automatycznie, w momecie włożenia płyty CD, stroną z nadrukiem skierowaną
ku górze. Jeśli w odtwarzaczu znajduje się już płyta, pojawi się informacja "CD". Należy wcisnąć przycisk
"SRC-SC" aby wybrać CD.
Wyjmowanie płyty
Aby wyjąć płytę z odtwarzacza CD, należy wcisnąć przycisk G.
Wybór utworu na płycie Aby wybrać następny utwór na płycie, wcisnąć przycisk J.
Aby powrócić do początku słuchanego utworu, wcisnąć przycisk L.
Ponownie wcisnąć przycisk Laby wybrać poprzedni utwór.
Przyspieszone przesłuchiwanie Przytrzymać wciśnięty jeden z przycisków Klub Mw celu przyspieszonego przesłuchania do przodu lub
do tyłu.
Przyspieszone przesłuchanie zostaje przerwane w momencie zwolnienia przycisku.
Odtwarzanie losowe utworów (MIX) Po wybraniu trybu CD, nacisnąć na przycisk R. Utwory na płycie będą odtwarzane w kolejności losowej.
Ponowne wciśnięcie przycisku Rprzełącza odtwarzacz w normalny tryb odtwarzania.

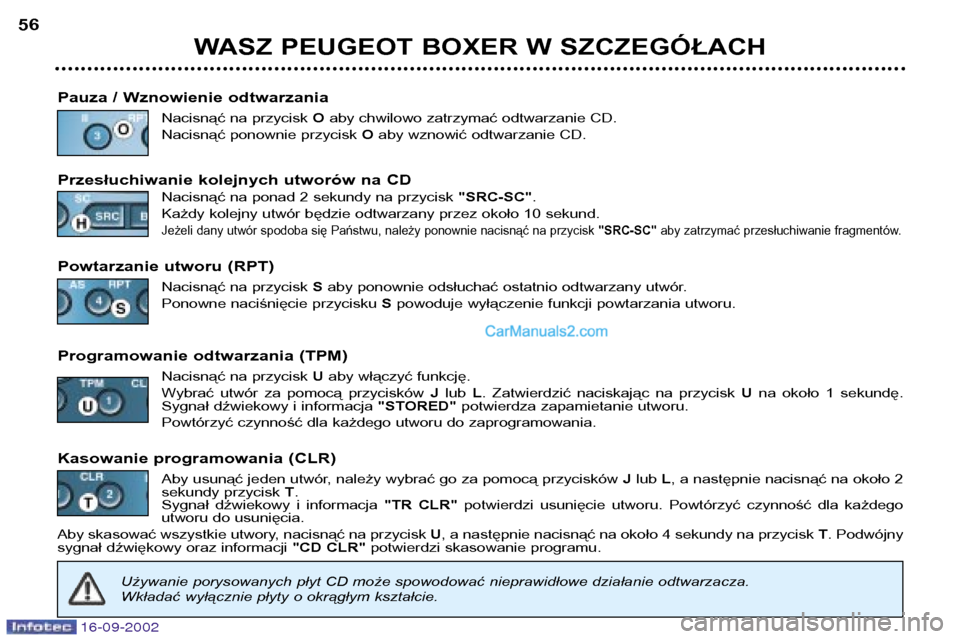

Page 52 of 182
16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
56
Pauza / Wznowienie odtwarzania Nacisnąć na przycisk Oaby chwilowo zatrzymać odtwarzanie CD.
Nacisnąć ponownie przycisk Oaby wznowić odtwarzanie CD.
Przesłuchiwanie kolejnych utworów na CD Nacisnąć na ponad 2 sekundy na przycisk "SRC-SC".
Każdy kolejny utwór będzie odtwarzany przez około 10 sekund.
Jeżeli dany utwór spodoba się Państwu, należy ponownie nacisnąć na przycisk "SRC-SC"aby zatrzymać przesłuchiwanie fragmentów.
Powtarzanie utworu (RPT)
Nacisnąć na przycisk Saby ponownie odsłuchać ostatnio odtwarzany utwór.
Ponowne naciśnięcie przycisku Spowoduje wyłączenie funkcji powtarzania utworu.
Programowanie odtwarzania (TPM) Nacisnąć na przycisk Uaby włączyć funkcję.
Wybrać utwór za pomocą przycisków Jlub L. Zatwierdzić naciskając na przycisk Una około 1 sekundę.
Sygnał dźwiekowy i informacja "STORED"potwierdza zapamietanie utworu.
Powtórzyć czynność dla każdego utworu do zaprogramowania.
Kasowanie programowania (CLR) Aby usunąć jeden utwór, należy wybrać go za pomocą przycisków Jlub L, a następnie nacisnąć na około 2
sekundy przycisk T.
Sygnał dźwiekowy i informacja "TR CLR"potwierdzi usunięcie utworu. Powtórzyć czynność dla każdego
utworu do usunięcia.
Aby skasować wszystkie utwory, nacisnąć na przycisk U, a następnie nacisnąć na około 4 sekundy na przycisk T. Podwójny
sygnał dźwiękowy oraz informacji "CD CLR"potwierdzi skasowanie programu.
Używanie porysowanych płyt CD może spowodować nieprawidłowe działanie odtwarzacza.
Wkładać wyłącznie płyty o okrągłym kształcie.

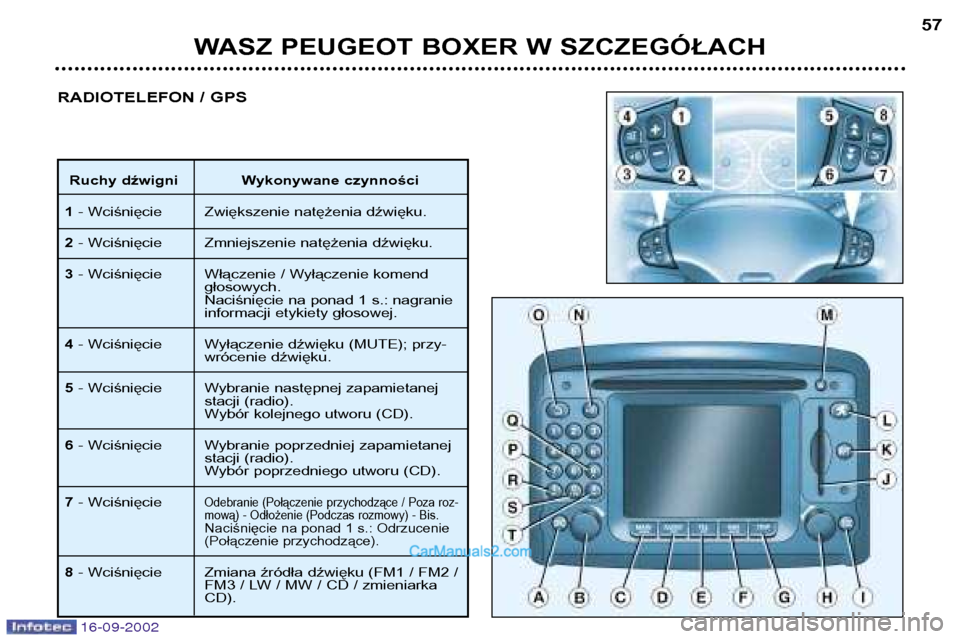

Page 53 of 182
16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH57
RADIOTELEFON / GPS
Ruchy dźwigni Wykonywane czynności
1 - Wciśnięcie Zwiększenie natężenia dźwięku.
2 - Wciśnięcie Zmniejszenie natężenia dźwięku.
3 - Wciśnięcie Włączenie / Wyłączenie komend
głosowych.Naciśnięcie na ponad 1 s.: nagranie
informacji etykiety głosowej.
4 - Wciśnięcie Wyłączenie dźwięku (MUTE); przy-
wrócenie dźwięku.
5 - Wciśnięcie Wybranie następnej zapamietanej
stacji (radio).Wybór kolejnego utworu (CD).
6 - Wciśnięcie Wybranie poprzedniej zapamietanej
stacji (radio).
Wybór poprzedniego utworu (CD).
7 - Wciśnięcie
Odebranie (Połączenie przychodzące / Poza roz-
mową) - Odłożenie (Podczas rozmowy) - Bis.
Naciśnięcie na ponad 1 s.: Odrzucenie
(Połączenie przychodzące).
8- Wciśnięcie Zmiana źródła dźwięku (FM1 / FM2 /
FM3 / LW / MW / CD / zmieniarkaCD).

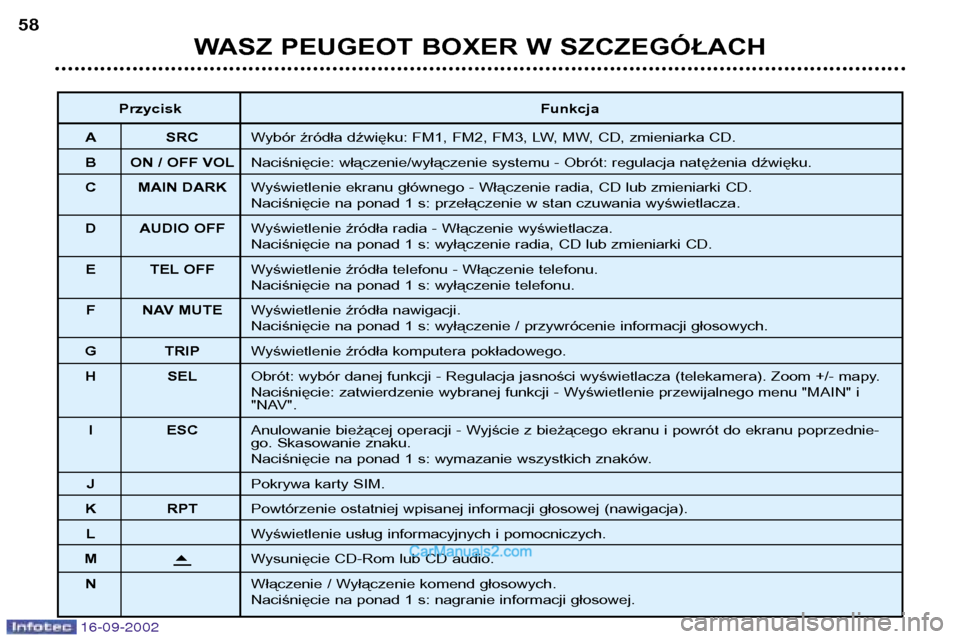

Page 54 of 182
16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
58
Przycisk Funkcja
A SRC Wybór źródła dźwięku: FM1, FM2, FM3, LW, MW, CD, zmieniarka CD.
B ON / OFF VOL Naciśnięcie: włączenie/wyłączenie systemu - Obrót: regulacja natężenia dźwięku.
C MAIN DARK Wyświetlenie ekranu głównego - Włączenie radia, CD lub zmieniarki CD.
Naciśnięcie na ponad 1 s: przełączenie w stan czuwania wyświetlacza.
D AUDIO OFF Wyświetlenie źródła radia - Włączenie wyświetlacza.
Naciśnięcie na ponad 1 s: wyłączenie radia, CD lub zmieniarki CD.
E TEL OFF Wyświetlenie źródła telefonu - Włączenie telefonu.
Naciśnięcie na ponad 1 s: wyłączenie telefonu.
F NAV MUTE Wyświetlenie źródła nawigacji.
Naciśnięcie na ponad 1 s: wyłączenie / przywrócenie informacji głosowych.
G TRIP Wyświetlenie źródła komputera pokładowego.
H SEL Obrót: wybór danej funkcji - Regulacja jasności wyświetlacza (telekamera). Zoom +/- mapy.
Naciśnięcie: zatwierdzenie wybranej funkcji - Wyświetlenie przewijalnego menu "MAIN" i
"NAV".
I ESC Anulowanie bieżącej operacji - Wyjście z bieżącego ekranu i powrót do ekranu poprzednie-
go. Skasowanie znaku.
Naciśnięcie na ponad 1 s: wymazanie wszystkich znaków.
J Pokrywa karty SIM.
K RPT Powtórzenie ostatniej wpisanej informacji głosowej (nawigacja).
L Wyświetlenie usług informacyjnych i pomocniczych.
M
Wysunięcie CD-Rom lub CD audio.
N Włączenie / Wyłączenie komend głosowych.
Naciśnięcie na ponad 1 s: nagranie informacji głosowej.

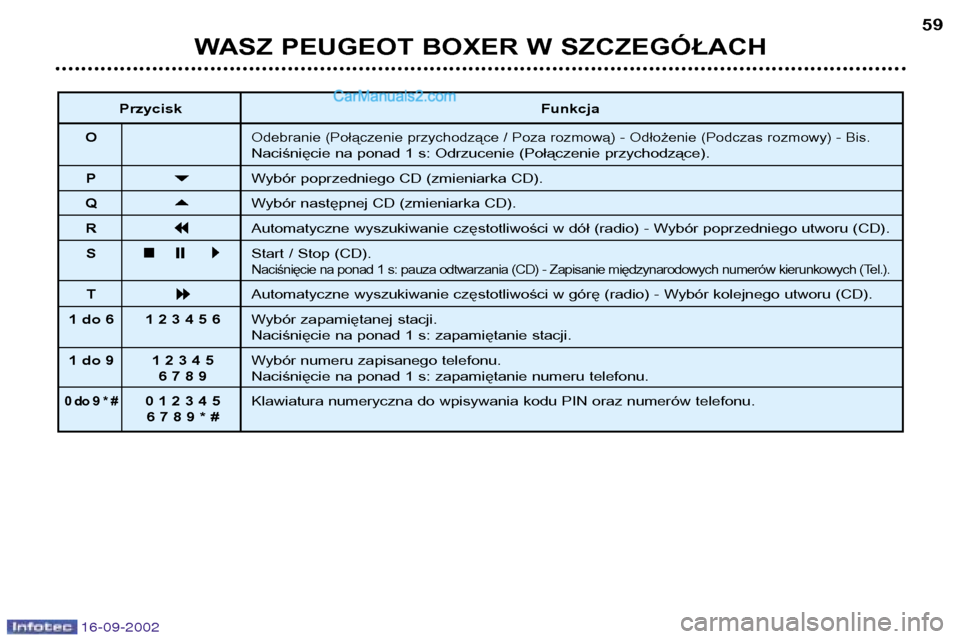

Page 55 of 182
16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH59
Przycisk Funkcja
O
Odebranie (Połączenie przychodzące / Poza rozmową) - Odłożenie (Podczas rozmowy) - Bis.Naciśnięcie na ponad 1 s: Odrzucenie (Połączenie przychodzące).
P
Wybór poprzedniego CD (zmieniarka CD).
Q
Wybór następnej CD (zmieniarka CD).
R
Automatyczne wyszukiwanie częstotliwości w dół (radio) - Wybór poprzedniego utworu (CD).
S
Start / Stop (CD).Naciśnięcie na ponad 1 s: pauza odtwarzania (CD) - Zapisanie międzynarodowych numerów kierunkowych (Tel.).
T
Automatyczne wyszukiwanie częstotliwości w górę (radio) - Wybór kolejnego utworu (CD).
1 do 6 1 2 3 4 5 6 Wybór zapamiętanej stacji.
Naciśnięcie na ponad 1 s: zapamiętanie stacji.
1 do 9 1 2 3 4 5 Wybór numeru zapisanego telefonu.
6 7 8 9 Naciśnięcie na ponad 1 s: zapamiętanie numeru telefonu.
0 do 9 * #0 1 2 3 4 5 Klawiatura numeryczna do wpisywania kodu PIN oraz numerów telefonu.
6 7 8 9 * #

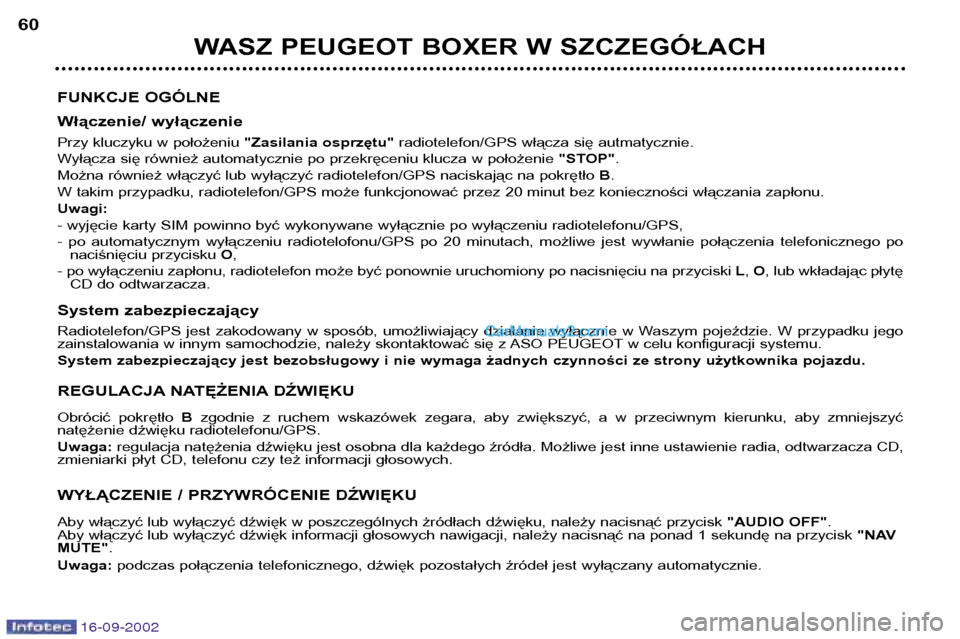

Page 56 of 182
16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
60
FUNKCJE OGÓLNE
Włączenie/ wyłączenie
Przy kluczyku w położeniu "Zasilania osprzętu"radiotelefon/GPS włącza się autmatycznie.
Wyłącza się również automatycznie po przekręceniu klucza w położenie "STOP".
Można również włączyć lub wyłączyć radiotelefon/GPS naciskając na pokrętło B.
W takim przypadku, radiotelefon/GPS może funkcjonować przez 20 minut bez konieczności włączania zapłonu. Uwagi:
- wyjęcie karty SIM powinno być wykonywane wyłącznie po wyłączeniu radiotelefonu/GPS,
- po automatycznym wyłączeniu radiotelofonu/GPS po 20 minutach, możliwe jest wywłanie połączenia telefonicznego po naciśnięciu przycisku O,
- po wyłączeniu zapłonu, radiotelefon może być ponownie uruchomiony po nacisnięciu na przyciski L, O , lub wkładając płytę
CD do odtwarzacza.
System zabezpieczający
Radiotelefon/GPS jest zakodowany w sposób, umożliwiający działanie wyłącznie w Waszym pojeździe. W przypadku jego
zainstalowania w innym samochodzie, należy skontaktować się z ASO PEUGEOT w celu konfiguracji systemu.
System zabezpieczający jest bezobsługowy i nie wymaga żadnych czynności ze strony użytkownika pojazdu.
REGULACJA NATĘŻENIA DŹWIĘKU
Obrócić pokrętło B zgodnie z ruchem wskazówek zegara, aby zwiększyć, a w przeciwnym kierunku, aby zmniejszyć
natężenie dźwięku radiotelefonu/GPS. Uwaga: regulacja natężenia dźwięku jest osobna dla każdego źródła. Możliwe jest inne ustawienie radia, odtwarzacza CD,
zmieniarki płyt CD, telefonu czy też informacji głosowych.
WYŁĄCZENIE / PRZYWRÓCENIE DŹWIĘKU
Aby włączyć lub wyłączyć dźwięk w poszczególnych żródłach dźwięku, należy nacisnąć przycisk "AUDIO OFF".
Aby włączyć lub wyłączyć dźwięk informacji głosowych nawigacji, należy nacisnąć na ponad 1 sekundę na przycisk "NAV
MUTE" .
Uwaga: podczas połączenia telefonicznego, dźwięk pozostałych źródeł jest wyłączany automatycznie.

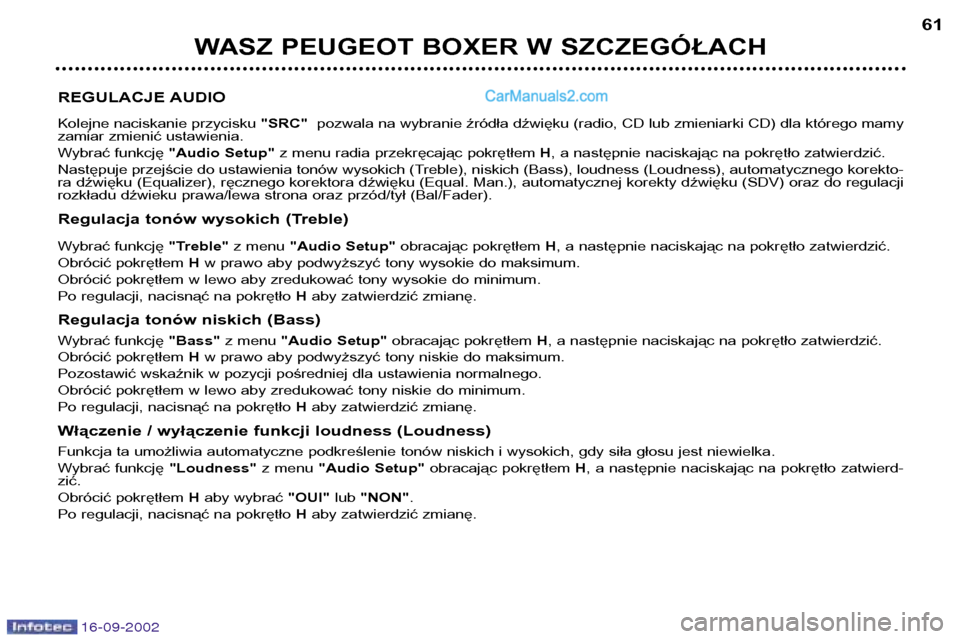

Page 57 of 182
16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH61
REGULACJE AUDIO
Kolejne naciskanie przycisku "SRC"pozwala na wybranie źródła dźwięku (radio, CD lub zmieniarki CD) dla którego mamy
zamiar zmienić ustawienia.
Wybrać funkcję "Audio Setup" z menu radia przekręcając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić.
Następuje przejście do ustawienia tonów wysokich (Treble), niskich (Bass), loudness (Loudness), automatycznego korekto-
ra dźwięku (Equalizer), ręcznego korektora dźwięku (Equal. Man.), automatycznej korekty dźwięku (SDV) oraz do regulacji
rozkładu dźwieku prawa/lewa strona oraz przód/tył (Bal/Fader).
Regulacja tonów wysokich (Treble)
Wybrać funkcję "Treble"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić.
Obrócić pokrętłem Hw prawo aby podwyższyć tony wysokie do maksimum.
Obrócić pokrętłem w lewo aby zredukować tony wysokie do minimum.
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Regulacja tonów niskich (Bass)
Wybrać funkcję "Bass"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić.
Obrócić pokrętłem Hw prawo aby podwyższyć tony niskie do maksimum.
Pozostawić wskaźnik w pozycji pośredniej dla ustawienia normalnego.
Obrócić pokrętłem w lewo aby zredukować tony niskie do minimum.
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Włączenie / wyłączenie funkcji loudness (Loudness)
Funkcja ta umożliwia automatyczne podkreślenie tonów niskich i wysokich, gdy siła głosu jest niewielka.
Wybrać funkcję "Loudness"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierd-
zić.
Obrócić pokrętłem Haby wybrać "OUI"lub "NON" .
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.

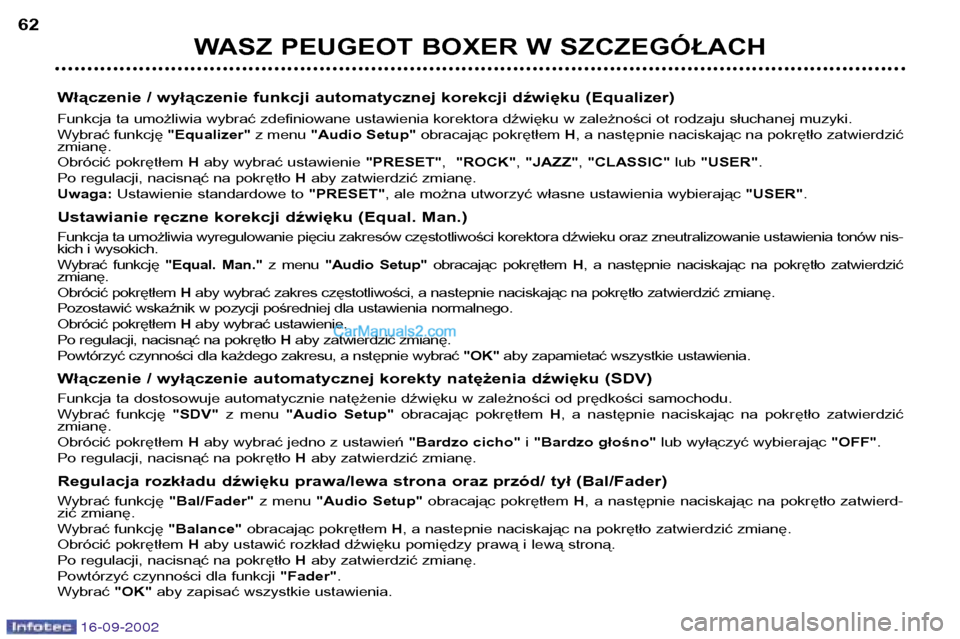

Page 58 of 182
16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
62
Włączenie / wyłączenie funkcji automatycznej korekcji dźwięku (Equalizer)
Funkcja ta umożliwia wybrać zdefiniowane ustawienia korektora dźwięku w zależności ot rodzaju słuchanej muzyki.
Wybrać funkcję "Equalizer"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić
zmianę.
Obrócić pokrętłem Haby wybrać ustawienie "PRESET", "ROCK" , "JAZZ" , "CLASSIC" lub "USER" .
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Uwaga: Ustawienie standardowe to "PRESET", ale można utworzyć własne ustawienia wybierając "USER".
Ustawianie ręczne korekcji dźwięku (Equal. Man.) Funkcja ta umożliwia wyregulowanie pięciu zakresów częstotliwości korektora dźwieku oraz zneutralizowanie ustawienia tonów nis-
kich i wysokich.
Wybrać funkcję "Equal. Man."z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić
zmianę.
Obrócić pokrętłem Haby wybrać zakres częstotliwości, a nastepnie naciskając na pokrętło zatwierdzić zmianę.
Pozostawić wskaźnik w pozycji pośredniej dla ustawienia normalnego.
Obrócić pokrętłem Haby wybrać ustawienie.
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Powtórzyć czynności dla każdego zakresu, a nstępnie wybrać "OK" aby zapamietać wszystkie ustawienia.
Włączenie / wyłączenie automatycznej korekty natężenia dźwięku (SDV)
Funkcja ta dostosowuje automatycznie natężenie dźwięku w zależności od prędkości samochodu.
Wybrać funkcję "SDV"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić
zmianę.
Obrócić pokrętłem Haby wybrać jedno z ustawień "Bardzo cicho"i "Bardzo głośno" lub wyłączyć wybierając "OFF".
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Regulacja rozkładu dźwięku prawa/lewa strona oraz przód/ tył (Bal/Fader)
Wybrać funkcję "Bal/Fader"z menu "Audio Setup" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierd-
zić zmianę.
Wybrać funkcję "Balance"obracając pokrętłem H, a nastepnie naciskając na pokrętło zatwierdzić zmianę.
Obrócić pokrętłem Haby ustawić rozkład dźwięku pomiędzy prawą i lewą stroną.
Po regulacji, nacisnąć na pokrętło Haby zatwierdzić zmianę.
Powtórzyć czynności dla funkcji "Fader".
Wybrać "OK"aby zapisać wszystkie ustawienia.
Page 59 of 182
16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH63
RADIO
Wybór radia i zakresu fal
Aby wybrać zakres fal FM1, FM2, FM3, LW i MW, należy naciskać przycisk "SRC".
Odpowiedni symbol pojawi się na ekranie.
Ręczne wyszukiwanie stacji
Wybrać funkcję "Zakres fal"z menu audio "Radio" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić
zmianę.
Obrócić pokrętłem Hw prawo aby przeszukiwać częstotliwości w górę skali lub w lewo aby przeszukiwać częstotliwości w
dół skali.
Automatyczne wyszukiwanie stacji
Wybrać funkcję "Zakres fal"z menu audio "Radio" obracając pokrętłem H, a następnie naciskając na pokrętło zatwierdzić
zmianę.
Nacisnąć odpowiednio na przycisk Raby przeszukiwać częstotliwości w dół skali lub na przycisk Taby przeszukiwać
częstotliwości w górę skali.
Podczas szukania, wyświetla się informacja "SEEK", przeszukiwanie zatrzymuje się na pierwszej odnalezionej stacji.
Jeżeli radio pracuje w trybie informacji drogowych TAlub z włączoną funkcją PTYwybierane będą tylko stacje, nadające ten
typ informacji.
Wyszukiwanie stacji odbywa się najpierw przy słabej czułości odbiornika "LOC"(wyszukiwanie nadajników wysyłających
najsilniejszy sygnał), przy pierwszym przeszukiwaniu zakresu fal, a nastepnie przy dużej czułości odbiornika "DX"(wyszu-
kiwanie nadajników wysyłających słaby sygnał lub znacznie oddalonych).
Aby przestawić radio bezpośrednio w tryb wyszukiwania "DX", należy wybrać funkcję "LOC/DX"z menu audio "Radio"
obracając pokrętłem H, a nastepnie naciskając na pokrętło aby zmienić czułość. Odpowiedni symbol pojawi się na ekranie.

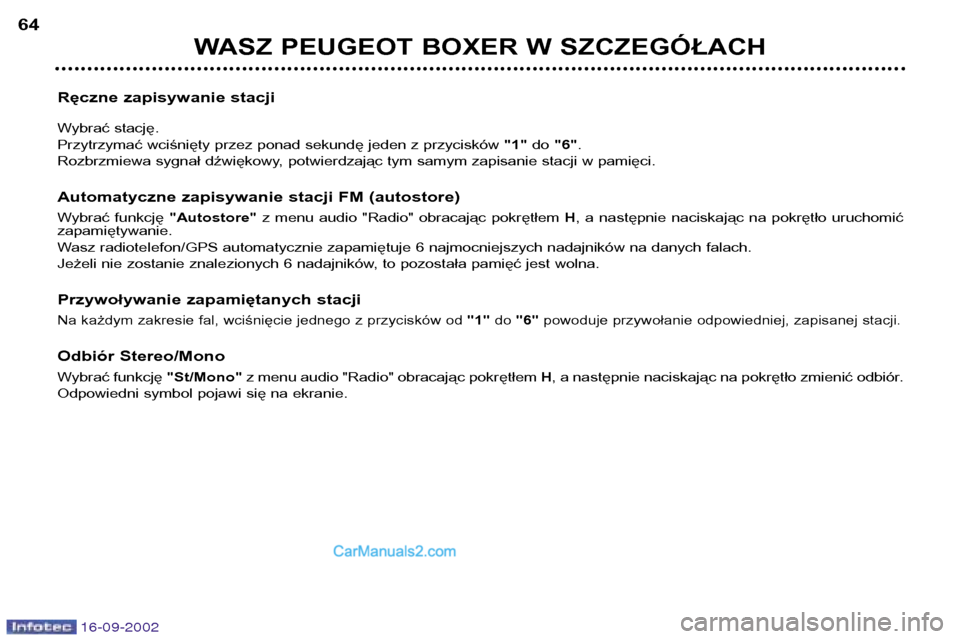

Page 60 of 182
16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
64
Ręczne zapisywanie stacji
Wybrać stację.
Przytrzymać wciśnięty przez ponad sekundę jeden z przycisków "1"do "6" .
Rozbrzmiewa sygnał dźwiękowy, potwierdzając tym samym zapisanie stacji w pamięci.
Automatyczne zapisywanie stacji FM (autostore)
Wybrać funkcję "Autostore"z menu audio "Radio" obracając pokrętłem H, a następnie naciskając na pokrętło uruchomić
zapamiętywanie.
Wasz radiotelefon/GPS automatycznie zapamiętuje 6 najmocniejszych nadajników na danych falach.
Jeżeli nie zostanie znalezionych 6 nadajników, to pozostała pamięć jest wolna.
Przywoływanie zapamiętanych stacji
Na każdym zakresie fal, wciśnięcie jednego z przycisków od "1"do "6" powoduje przywołanie odpowiedniej, zapisanej stacji.
Odbiór Stereo/Mono
Wybrać funkcję "St/Mono"z menu audio "Radio" obracając pokrętłem H, a następnie naciskając na pokrętło zmienić odbiór.
Odpowiedni symbol pojawi się na ekranie.
