Peugeot Boxer 2010 Manual del propietario (in Spanish)

63
3
ERGONOMÍA Y CONFORT
Asientos

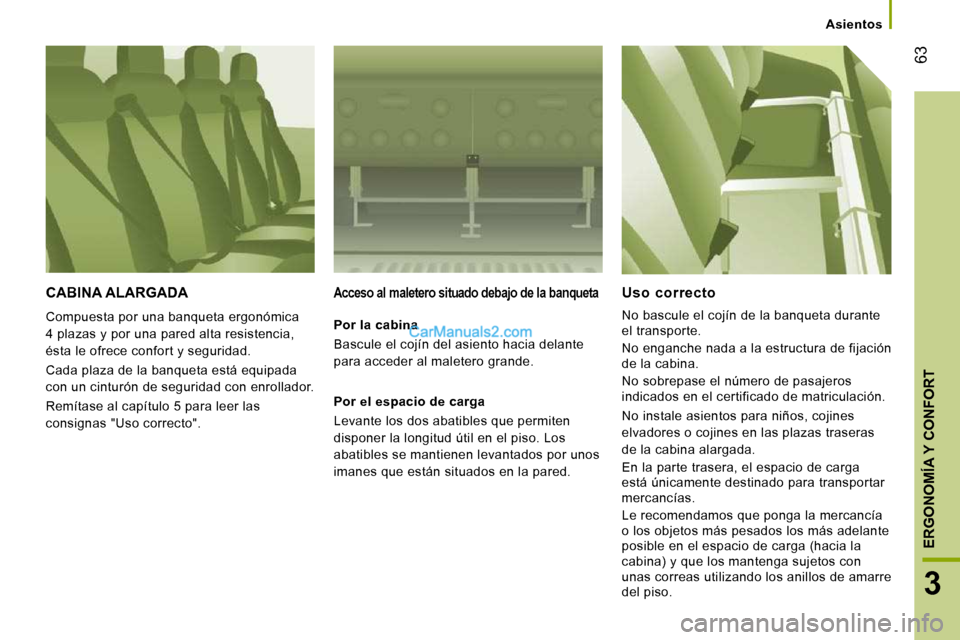

CABINA ALARGADA
Compuesta por una banqueta ergonómica
4 plazas y por una pared alta resistencia,
ésta le ofrece confort y seguridad.
Cada plaza de la banqueta está equipada
con un cinturón de seguridad con enrollador.
Remítase al capítulo 5 para leer las
consignas "Uso correcto".
Acceso al maletero situado debajo de la banqueta
Por la cabina
Bascule el cojín del asiento hacia delante
para acceder al maletero grande.
Por el espacio de carga
Levante los dos abatibles que permiten
disponer la longitud útil en el piso. Los
abatibles se mantienen levantados por unos
imanes que están situados en la pared.
Uso correcto
No bascule el cojín de la banqueta durante
el transporte.
No enganche nada a la estructura de fijación
de la cabina.
No sobrepase el número de pasajeros
indicados en el certificado de matriculación.
No instale asientos para niños, cojines
elvadores o cojines en las plazas traseras
de la cabina alargada.
En la parte trasera, el espacio de carga
está únicamente destinado para transportar
mercancías.
Le recomendamos que ponga la mercancía
o los objetos más pesados los más adelante
posible en el espacio de carga (hacia la
cabina) y que los mantenga sujetos con
unas correas utilizando los anillos de amarre
del piso.

64
Vida a bordo

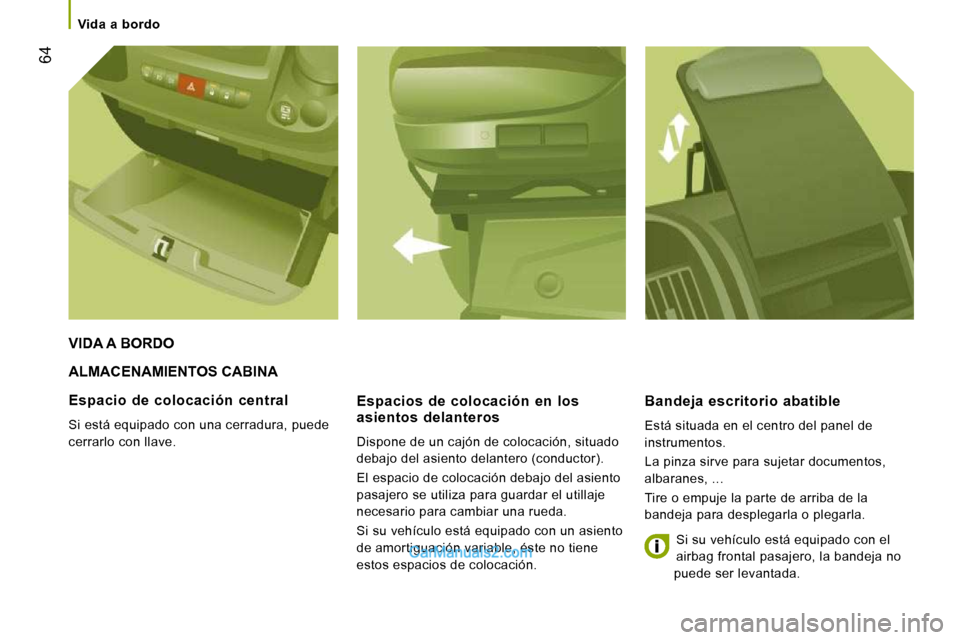

ALMACENAMIENTOS CABINA
Espacios de colocación en los asientos delanteros
Dispone de un cajón de colocación, situado
debajo del asiento delantero (conductor).
El espacio de colocación debajo del asiento
pasajero se utiliza para guardar el utillaje
necesario para cambiar una rueda.
Si su vehículo está equipado con un asiento
de amortiguación variable, éste no tiene
estos espacios de colocación.
Bandeja escritorio abatible
Está situada en el centro del panel de
instrumentos.
La pinza sirve para sujetar documentos,
albaranes, ...
Tire o empuje la parte de arriba de la
bandeja para desplegarla o plegarla.
VIDA A BORDO
Espacio de colocación central
Si está equipado con una cerradura, puede
cerrarlo con llave. Si su vehículo está equipado con el
airbag frontal pasajero, la bandeja no
puede ser levantada.

65
3
ERGONOMÍA Y CONFORT
Vida a bordo

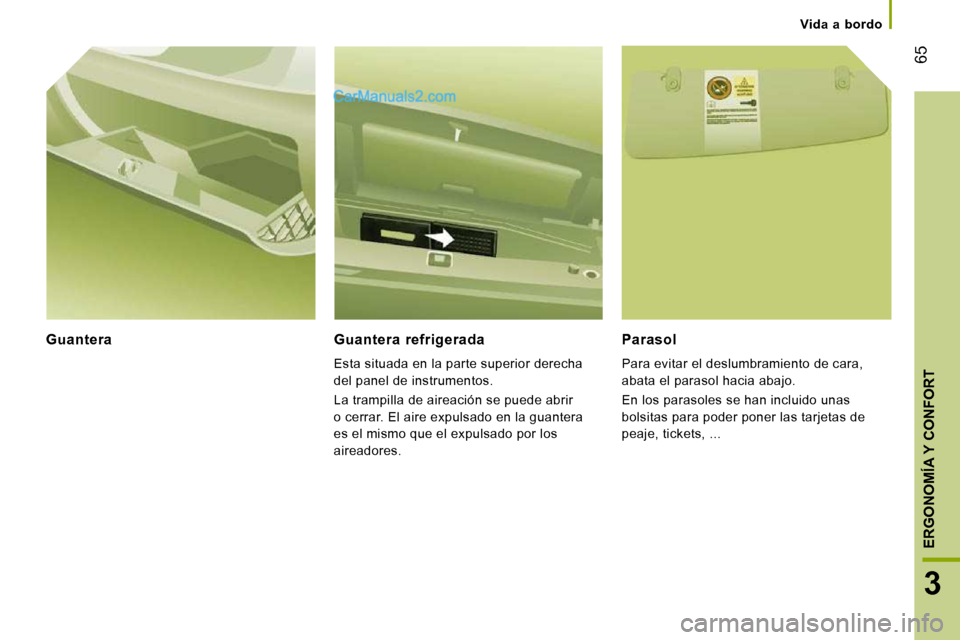

Guantera Guantera refrigerada
Esta situada en la parte superior derecha
del panel de instrumentos.
La trampilla de aireación se puede abrir
o cerrar. El aire expulsado en la guantera
es el mismo que el expulsado por los
aireadores.
Parasol
Para evitar el deslumbramiento de cara,
abata el parasol hacia abajo.
En los parasoles se han incluido unas
bolsitas para poder poner las tarjetas de
peaje, tickets, ...

66
Vida a bordo

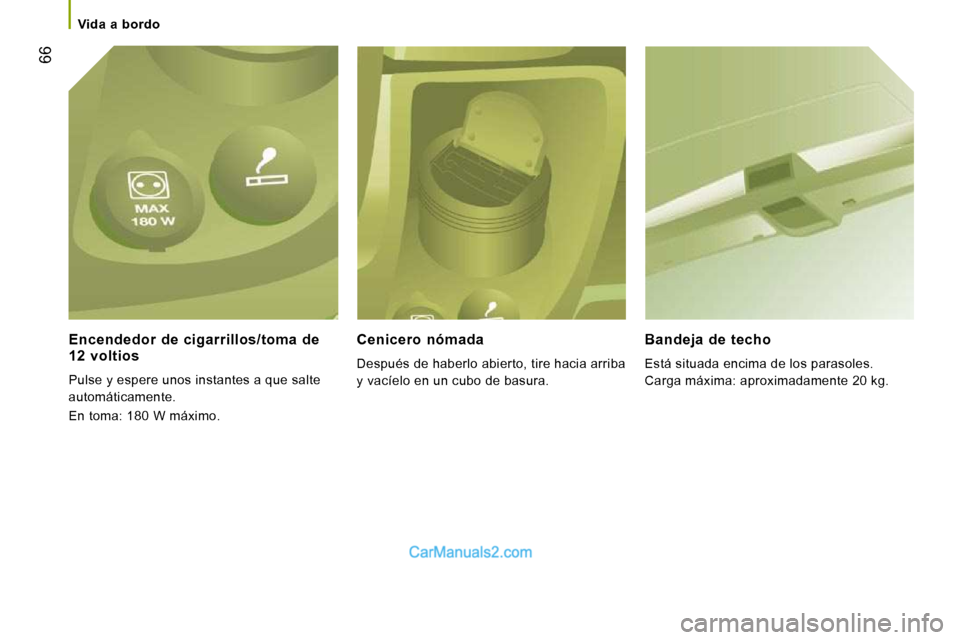

Encendedor de cigarrillos/toma de 12 voltios
Pulse y espere unos instantes a que salte
automáticamente.
En toma: 180 W máximo.
Cenicero nómada
Después de haberlo abierto, tire hacia arriba
y vacíelo en un cubo de basura.
Bandeja de techo
Está situada encima de los parasoles.
Carga máxima: aproximadamente 20 kg.

67
3
ERGONOMÍA Y CONFORT
Vida a bordo

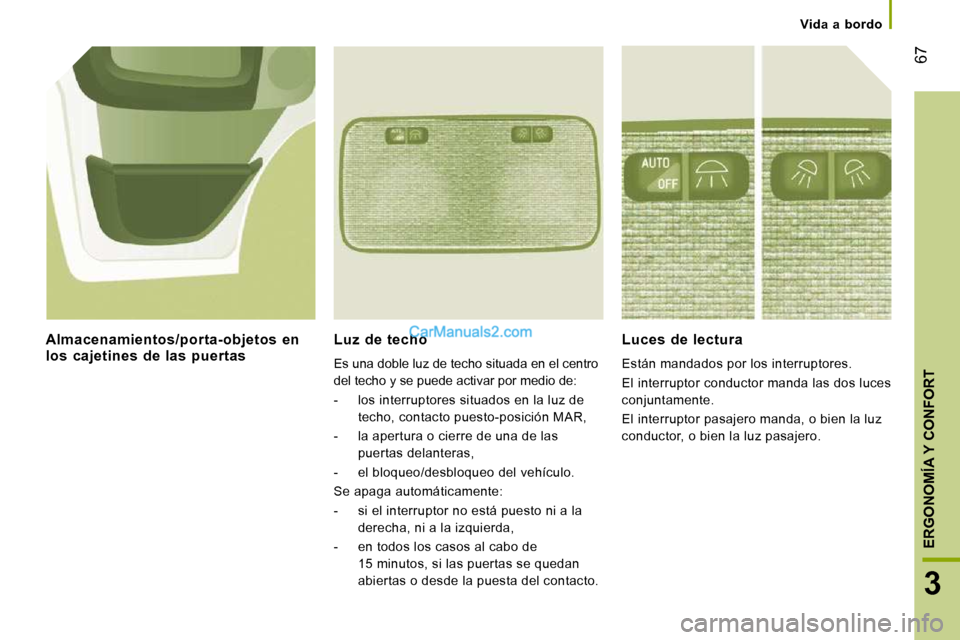

Luz de techo
Es una doble luz de techo situada en el centro
del techo y se puede activar por medio de:
- los interruptores situados en la luz de techo, contacto puesto-posición MAR,
- la apertura o cierre de una de las puertas delanteras,
- el bloqueo/desbloqueo del vehículo.
Se apaga automáticamente:
- si el interruptor no está puesto ni a la derecha, ni a la izquierda,
- en todos los casos al cabo de 15 minutos, si las puertas se quedan
abiertas o desde la puesta del contacto.
Luces de lectura
Están mandados por los interruptores.
El interruptor conductor manda las dos luces
conjuntamente.
El interruptor pasajero manda, o bien la luz
conductor, o bien la luz pasajero.
Almacenamientos/porta-objetos en los cajetines de las puertas

68
Vida a bordo

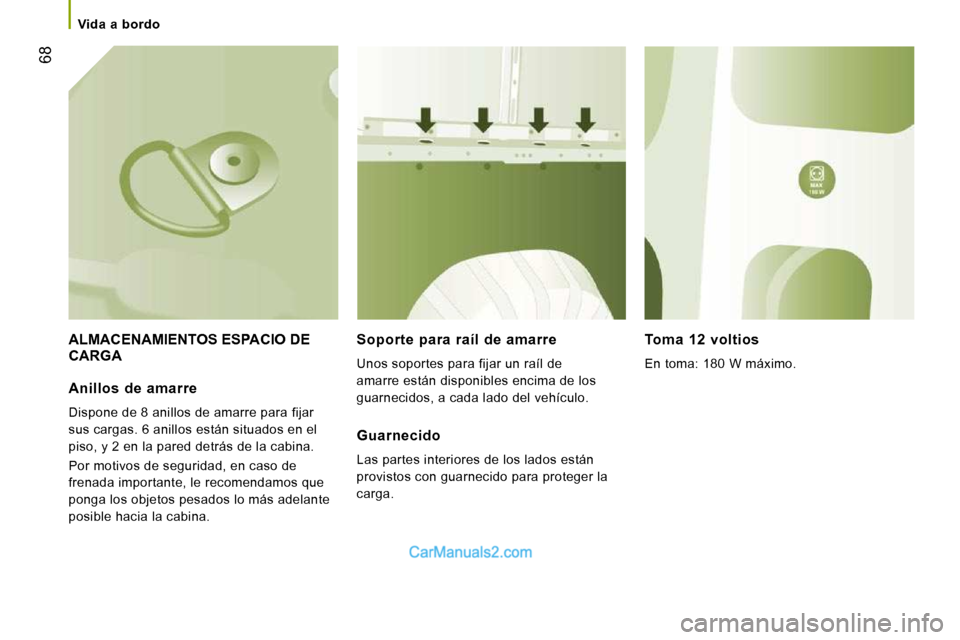

ALMACENAMIENTOS ESPACIO DE CARGA Soporte para raíl de amarre
Unos soportes para fijar un raíl de
amarre están disponibles encima de los
guarnecidos, a cada lado del vehículo.
Toma 12 voltios
En toma: 180 W máximo.
Anillos de amarre
Dispone de 8 anillos de amarre para fijar
sus cargas. 6 anillos están situados en el
piso, y 2 en la pared detrás de la cabina.
Por motivos de seguridad, en caso de
frenada importante, le recomendamos que
ponga los objetos pesados lo más adelante
posible hacia la cabina.
Guarnecido
Las partes interiores de los lados están
provistos con guarnecido para proteger la
carga.

3
ERGONOMÍA Y CONFORT
Vida a bordo

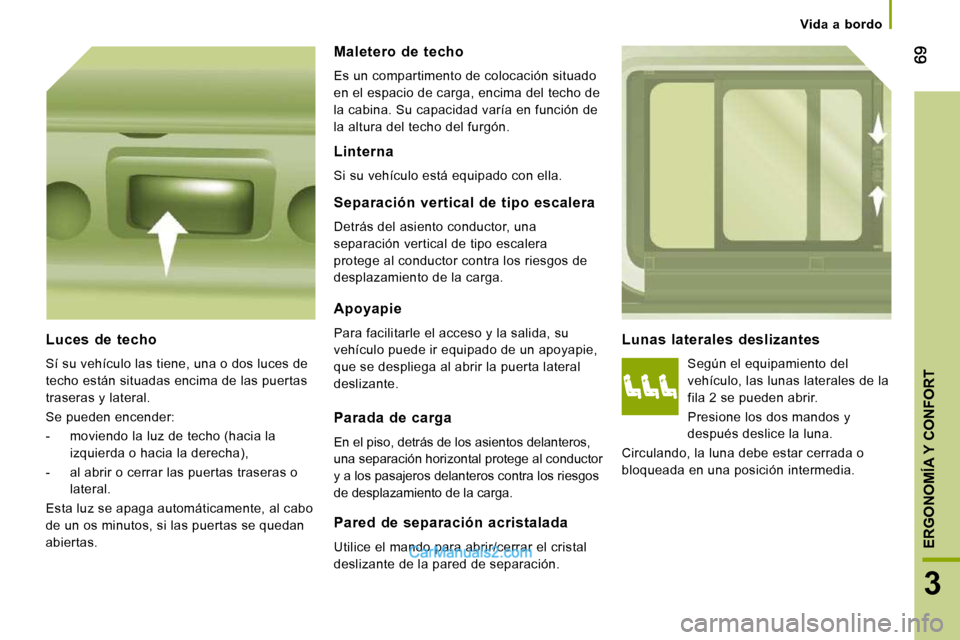

Lunas laterales deslizantes
Según el equipamiento del
vehículo, las lunas laterales de la
fila 2 se pueden abrir.
Presione los dos mandos y
después deslice la luna.
Circulando, la luna debe estar cerrada o
bloqueada en una posición intermedia.
Apoyapie
Para facilitarle el acceso y la salida, su
vehículo puede ir equipado de un apoyapie,
que se despliega al abrir la puerta lateral
deslizante. Luces de techo
Sí su vehículo las tiene, una o dos luces de
techo están situadas encima de las puertas
traseras y lateral.
Se pueden encender:
- moviendo la luz de techo (hacia la izquierda o hacia la derecha),
- al abrir o cerrar las puertas traseras o lateral.
Esta luz se apaga automáticamente, al cabo
de un os minutos, si las puertas se quedan
abiertas.
Maletero de techo
Es un compartimento de colocación situado
en el espacio de carga, encima del techo de
la cabina. Su capacidad varía en función de
la altura del techo del furgón.
Linterna
Si su vehículo está equipado con ella.
Separación vertical de tipo escalera
Detrás del asiento conductor, una
separación vertical de tipo escalera
protege al conductor contra los riesgos de
desplazamiento de la carga.
Parada de carga
En el piso, detrás de los asientos delanteros,
una separación horizontal protege al conductor
y a los pasajeros delanteros contra los riesgos
de desplazamiento de la carga.
Pared de separación acristalada
Utilice el mando para abrir/cerrar el cristal
deslizante de la pared de separación.

70
Retrovisores y lunas

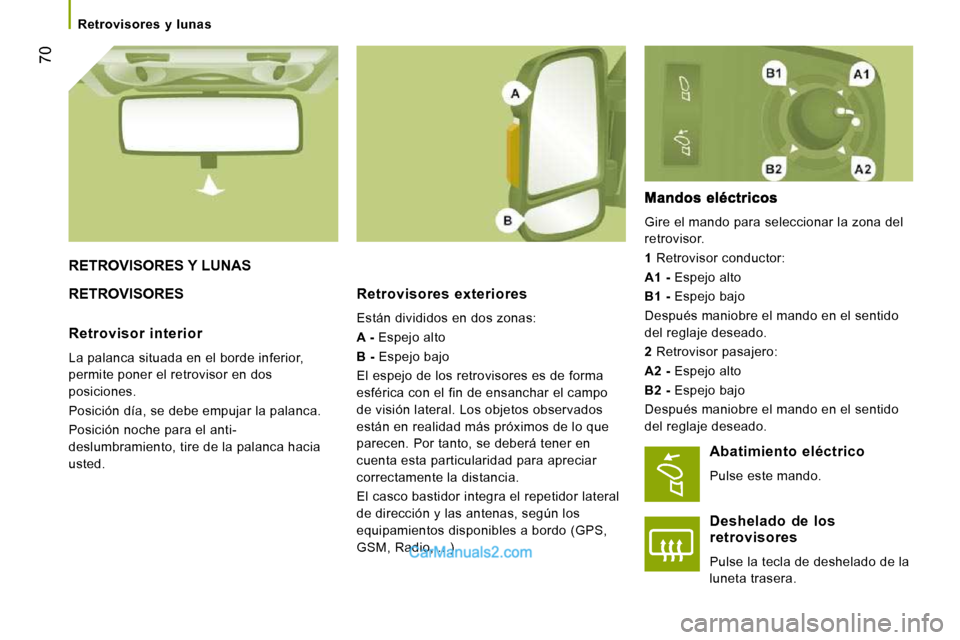

RETROVISORES Y LUNAS
RETROVISORES Retrovisores exteriores
Están divididos en dos zonas:

A - Espejo alto

B - Espejo bajo
El espejo de los retrovisores es de forma
esférica con el fin de ensanchar el campo
de visión lateral. Los objetos observados
están en realidad más próximos de lo que
parecen. Por tanto, se deberá tener en
cuenta esta particularidad para apreciar
correctamente la distancia.
El casco bastidor integra el repetidor lateral
de dirección y las antenas, según los
equipamientos disponibles a bordo (GPS,
GSM, Radio, ...).
Gire el mando para seleccionar la zona del
retrovisor.

1 Retrovisor conductor:

A1 - Espejo alto

B1 - Espejo bajo
Después maniobre el mando en el sentido
del reglaje deseado.

2 Retrovisor pasajero:

A2 - Espejo alto

B2 - Espejo bajo
Después maniobre el mando en el sentido
del reglaje deseado.
Retrovisor interior
La palanca situada en el borde inferior,
permite poner el retrovisor en dos
posiciones.
Posición día, se debe empujar la palanca.
Posición noche para el anti-
deslumbramiento, tire de la palanca hacia
usted.
Abatimiento eléctrico
Pulse este mando.
Deshelado de los retrovisores
Pulse la tecla de deshelado de la
luneta trasera.

71
3
ERGONOMÍA Y CONFORT
Retrovisores y lunas

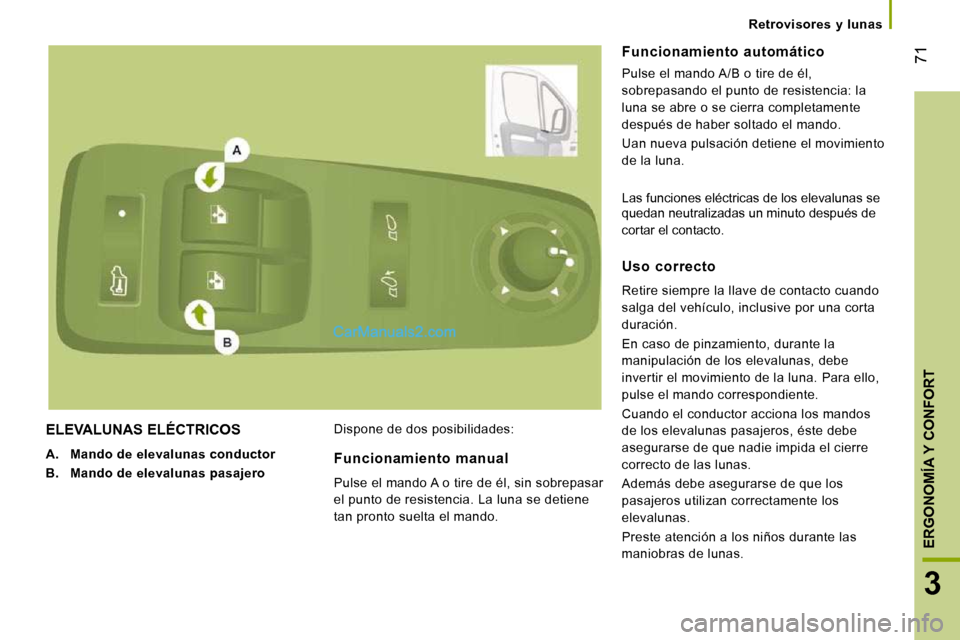

ELEVALUNAS ELÉCTRICOS

A. Mando de elevalunas conductor

B. Mando de elevalunas pasajero Dispone de dos posibilidades:
Funcionamiento automático
Pulse el mando A/B o tire de él,
sobrepasando el punto de resistencia: la
luna se abre o se cierra completamente
después de haber soltado el mando.
Uan nueva pulsación detiene el movimiento
de la luna.
Funcionamiento manual
Pulse el mando A o tire de él, sin sobrepasar
el punto de resistencia. La luna se detiene
tan pronto suelta el mando.
Uso correcto
Retire siempre la llave de contacto cuando
salga del vehículo, inclusive por una corta
duración.
En caso de pinzamiento, durante la
manipulación de los elevalunas, debe
invertir el movimiento de la luna. Para ello,
pulse el mando correspondiente.
Cuando el conductor acciona los mandos
de los elevalunas pasajeros, éste debe
asegurarse de que nadie impida el cierre
correcto de las lunas.
Además debe asegurarse de que los
pasajeros utilizan correctamente los
elevalunas.
Preste atención a los niños durante las
maniobras de lunas.
Las funciones eléctricas de los elevalunas se
quedan neutralizadas un minuto después de
cortar el contacto.

72

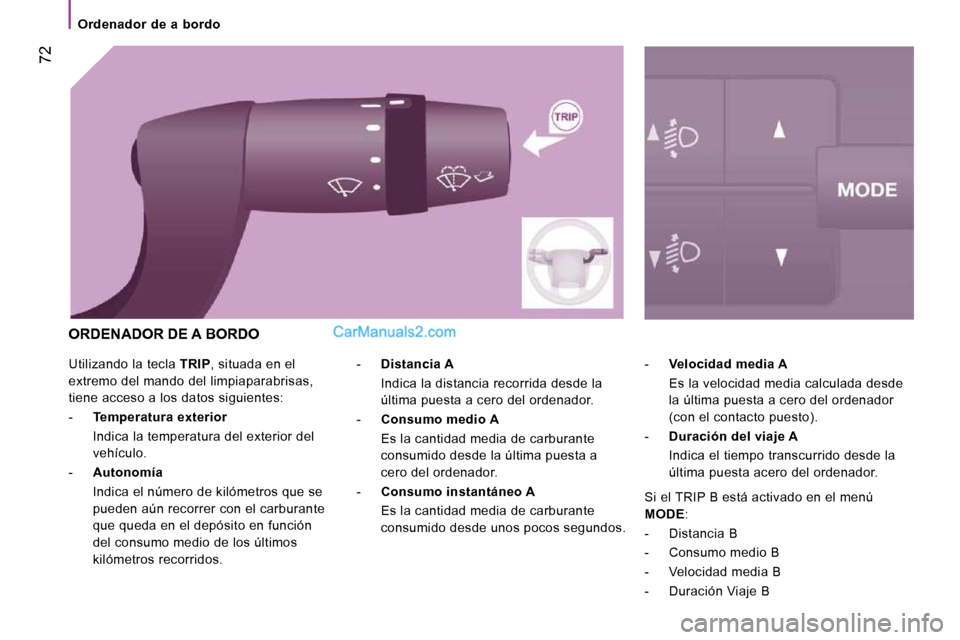

Utilizando la tecla TRIP , situada en el
extremo del mando del limpiaparabrisas,
tiene acceso a los datos siguientes:
- Temperatura exterior
Indica la temperatura del exterior del vehículo.
- Autonomía
Indica el número de kilómetros que se pueden aún recorrer con el carburante
que queda en el depósito en función
del consumo medio de los últimos
kilómetros recorridos. -
Velocidad media A
Es la velocidad media calculada desde la última puesta a cero del ordenador
(con el contacto puesto).
- Duración del viaje A
Indica el tiempo transcurrido desde la última puesta acero del ordenador.
-
Distancia A
Indica la distancia recorrida desde la última puesta a cero del ordenador.
- Consumo medio A
Es la cantidad media de carburante consumido desde la última puesta a
cero del ordenador.
- Consumo instantáneo A
Es la cantidad media de carburante consumido desde unos pocos segundos.
ORDENADOR DE A BORDO
Si el TRIP B está activado en el menú

MODE :
- Distancia B
- Consumo medio B
- Velocidad media B
- Duración Viaje B
Ordenador de a bordo
