Peugeot Boxer 2020 Vodič za korisnike (in Croatian)

129

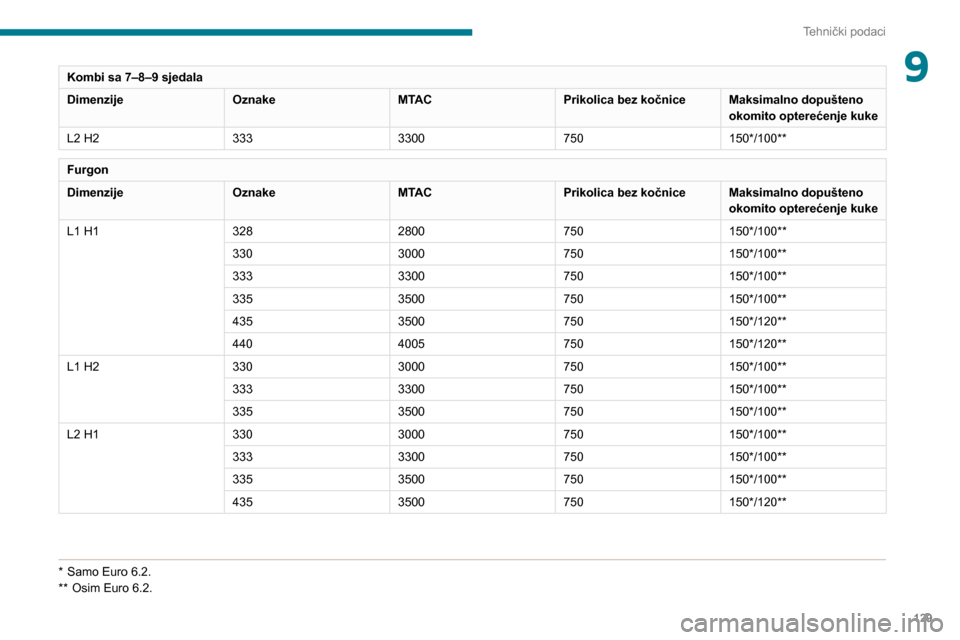

Tehnički podaci
9Kombi sa 7–8–9 sjedala
DimenzijeOznakeMTACPrikolica bez kočniceMaksimalno dopušteno
okomito opterećenje kuke
L2 H2 3333300750150*/100**
Furgon
DimenzijeOznakeMTACPrikolica bez kočniceMaksimalno dopušteno
okomito opterećenje kuke
L1 H1 3282800750150*/100**
330 3000750150*/100**
333 3300750150*/100**
335 3500750150*/100**
435 3500750150*/120**
440 4005750150*/120**
L1 H2 3303000750150*/100**
333 3300750150*/100**
335 3500750150*/100**
L2 H1 3303000750150*/100**
333 3300750150*/100**
335 3500750150*/100**
435 3500750150*/120**
* Samo Euro 6.2.
** Osim Euro 6.2.

130

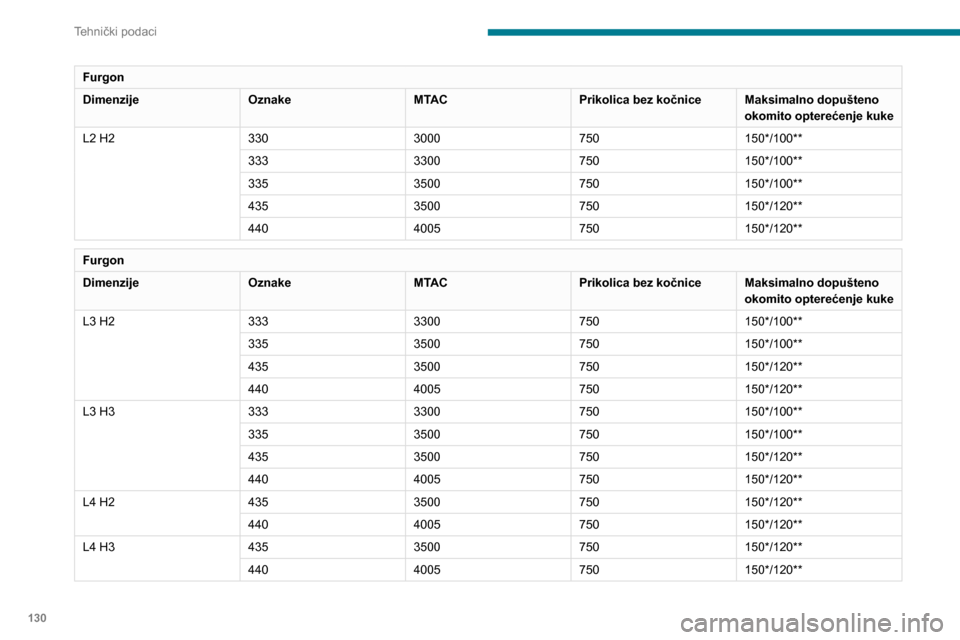

Tehnički podaci
Furgon
DimenzijeOznakeMTACPrikolica bez kočniceMaksimalno dopušteno
okomito opterećenje kuke
L2 H2 3303000750150*/100**
333 3300750150*/100**
335 3500750150*/100**
435 3500750150*/120**
440 4005750150*/120**
Furgon
DimenzijeOznakeMTACPrikolica bez kočniceMaksimalno dopušteno
okomito opterećenje kuke
L3 H2 3333300750150*/100**
335 3500750150*/100**
435 3500750150*/120**
440 4005750150*/120**
L3 H3 3333300750150*/100**
335 3500750150*/100**
435 3500750150*/120**
440 4005750150*/120**
L4 H2 4353500750150*/120**
440 4005750150*/120**
L4 H3 4353500750150*/120**
440 4005750150*/120**
Dimenzije
Vrijednosti dimenzija iskazane su u milimetrima.
Furgon



Vozilo dolazi u 4 izvedbe dužine 4 (L1 itd.) i 3 izvedbe visine (H1 itd.): D1L2L3L4
H1 H2 H1H2H2H3H2H3
L Ukupna dužina 4963541359986363
H Ukupna visina 22542524 225425242524276425242764
A Međuosovinski razmak 30003450 4035

131
Tehnički podaci

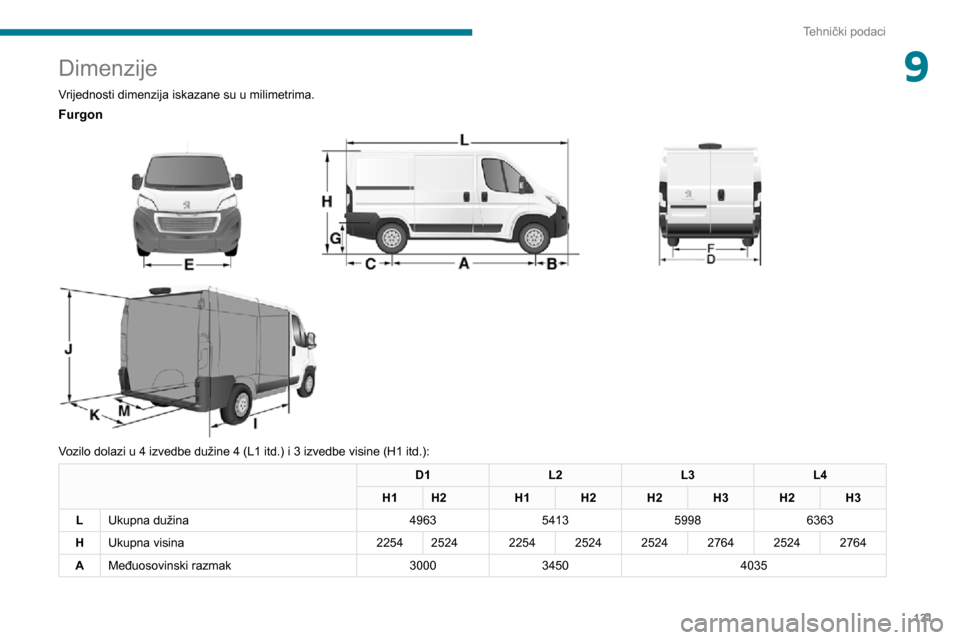

9Dimenzije
Vrijednosti dimenzija iskazane su u milimetrima.
Furgon



Vozilo dolazi u 4 izvedbe dužine 4 (L1 itd.) i 3 izvedbe visine (H1 itd.):
D1 L2L3L4
H1 H2 H1H2H2H3H2H3
L Ukupna dužina 4963541359986363
H Ukupna visina 22542524 225425242524276425242764
A Međuosovinski razmak 30003450 4035

132

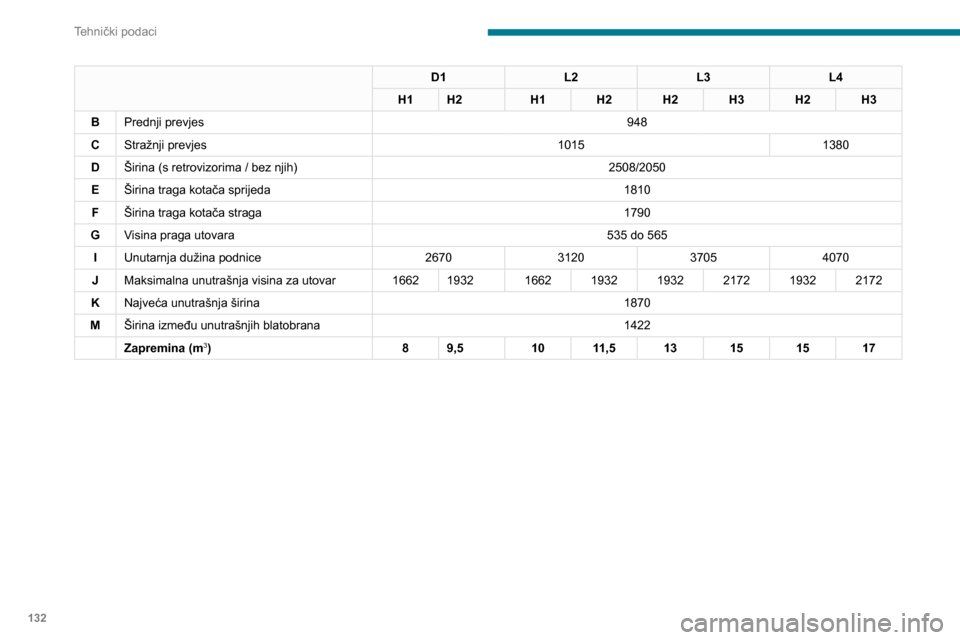

Tehnički podaci
D1L2L3L4
H1 H2 H1H2H2H3H2H3
B Prednji prevjes 948
C Stražnji prevjes 10151380
D Širina (s retrovizorima / bez njih) 2508/2050
E Širina traga kotača sprijeda 1810
F Širina traga kotača straga 1790
G Visina praga utovara 535 do 565
I Unutarnja dužina podnice 2670312037054070
J Maksimalna unutrašnja visina za utovar 16621932 166219321932217219322172
K Najveća unutrašnja širina 1870
M Širina između unutrašnjih blatobrana 1422
Zapremina (m
3) 89,5 1011,5 13151517

133
Tehnički podaci

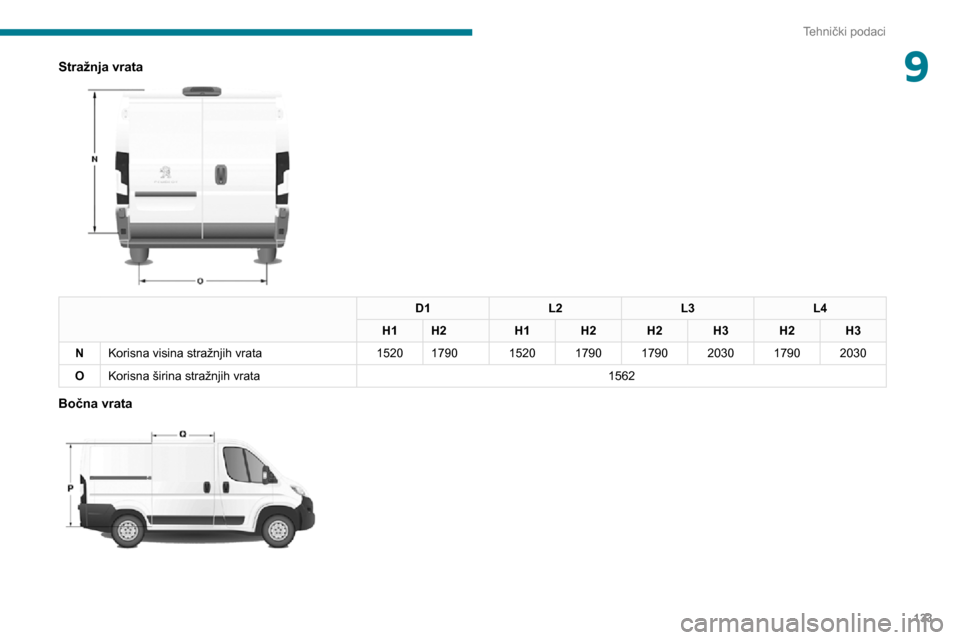

9Stražnja vrata

D1L2L3L4
H1 H2 H1H2H2H3H2H3
N Korisna visina stražnjih vrata 15201790 15201790 1790203017902030
O Korisna širina stražnjih vrata 1562
Bočna vrata

134
Tehnički podaci
D1L2L3L4
H1 H2 H1H2H2H3H2H3
P Visina bočnih kliznih vrata 14851755 14851755 1755
Q Širina bočnih kliznih vrata 10751250
Kombi


L1H1 L2H2
A 751 8721201 1322
B 1201 174316512193
C -860 -860


Identifikacijske oznake

A. Pločica proizvođača

Ta se pločica nalazi u prečki prednjeg branika,
ispod poklopca motora.

135
Tehnički podaci

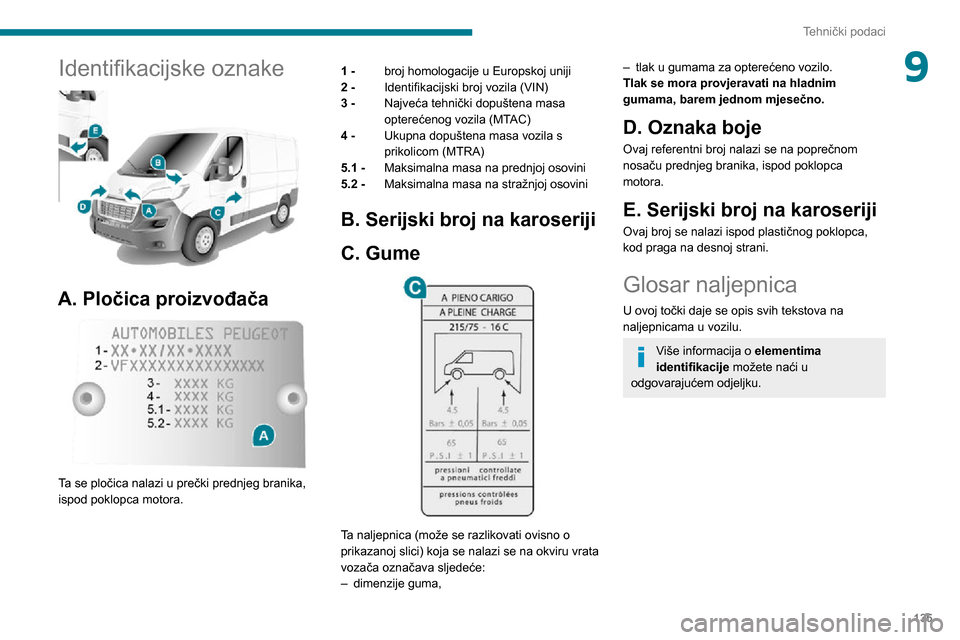

9Identifikacijske oznake

A. Pločica proizvođača

Ta se pločica nalazi u prečki prednjeg branika,
ispod poklopca motora.1 -
broj homologacije u Europskoj uniji
2 - Identifikacijski broj vozila (VIN)
3 - Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
4 - Ukupna dopuštena masa vozila s
prikolicom (MTRA)
5.1 - Maksimalna masa na prednjoj osovini
5.2 - Maksimalna masa na stražnjoj osovini
B. Serijski broj na karoseriji
C. Gume


Ta naljepnica (može se razlikovati ovisno o
prikazanoj slici) koja se nalazi se na okviru vrata
vozača označava sljedeće:
– dimenzije guma,
– tlak u gumama za opterećeno vozilo.Tlak se mora provjeravati na hladnim
gumama, barem jednom mjesečno.
D. Oznaka boje
Ovaj referentni broj nalazi se na poprečnom
nosaču prednjeg branika, ispod poklopca
motora.
E. Serijski broj na karoseriji
Ovaj broj se nalazi ispod plastičnog poklopca,
kod praga na desnoj strani.
Glosar naljepnica
U ovoj točki daje se opis svih tekstova na
naljepnicama u vozilu.
Više informacija o elementima
identifikacije možete naći u
odgovarajućem odjeljku.

136
Tehnički podaci
U prostoru motora

A
Originalna boja
Boja
Kôd
Boja
B
ISKLJUČIVO ZA POMOĆ NA CESTI
C
OPASNOST
AUTOMATSKO POKRETANJE MOTORA.
IZVADITI KONTAKT KLJUČ KAD JE
POKLOPAC MOTORA OTVOREN.
D


1 – OPREZ
ORIGINALNA MAZIVA I TEKUĆINE
Motorno uljeMjenjač
Hladnjak Kočenje
Uređaj za pranje
vjetrobrana Servo upravljač
POGLEDAJTE
SERVISNU
KNJIŽICU. NOSITE ZAŠTITNE
NAOČALE
2 – SIGURNOST
Korištenje originalnih rezervnih dijelova, tekućine
i maziva i pridržavanje planova održavanja
jamče pouzdanost i sigurnost vašeg vozila kroz
vrijeme.
3 – OPASNOST
NE
OSTAVLJATI
NA DOHVAT
DJECI NE
PRIBLIŽAVATI
PLAMENU
NE DIRATI
NE SKIDATI
ČEP KAD
JE MOTOR
TOPAO EKSPLOZIJA
KOROZIVNA
TEKUĆINA
MOŽE SE POKRENUTI
AUTOMATSKI ČAK I UZ
UGAŠEN MOTOR NE
OTVARATI,
PLINOVI
POD
VISOKIM
TLAKOM
AUTOMATSKO
POKRETANJE MOTORA.
IZVADITI KONTAKT KLJUČ
KAD JE POKLOPAC
MOTORA OTVOREN. VISOKI
NAPONU poklopcu spremnika
goriva

OPASNOST, POLAKO SKIDATI.
PARE GORIVA MOGU UZROKOVATI OZLJEDE.

137

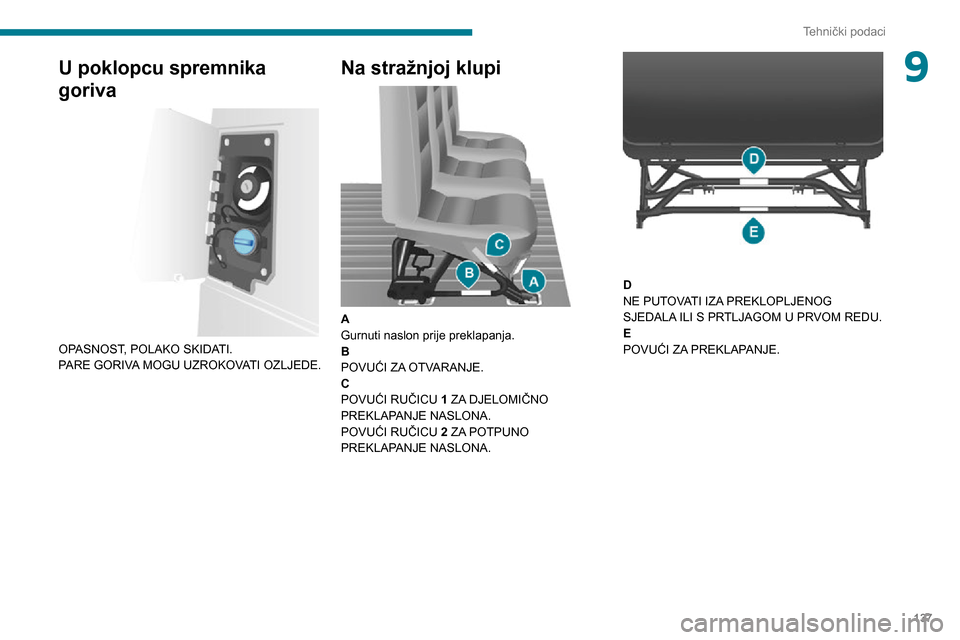

Tehnički podaci
9U poklopcu spremnika
goriva


OPASNOST, POLAKO SKIDATI.
PARE GORIVA MOGU UZROKOVATI OZLJEDE.
Na stražnjoj klupi

A
Gurnuti naslon prije preklapanja.
B
POVUĆI ZA OTVARANJE.
C
POVUĆI RUČICU 1 ZA DJELOMIČNO
PREKLAPANJE NASLONA.
POVUĆI RUČICU 2 ZA POTPUNO
PREKLAPANJE NASLONA.


D
NE PUTOVATI IZA PREKLOPLJENOG
SJEDALA ILI S PRTLJAGOM U PRVOM REDU.
E
POVUĆI ZA PREKLAPANJE.

138
Posebne značajke
Produžena kabina
Produžena kabina, dostupna na izvedbama furgona, sastoji se
od klupe, sigurnosnih pojaseva,
pretinca za odlaganje i bočnih
prozora.
Odvojena je od teretnog prostora čvrstom
pregradom koja osigurava komfor i sigurnost.
Stražnja klupa

Ergonomska klupa ima četiri mjesta.
Pretinac

Ispod klupe nalazi se pretinac.
Za pristup pretincu zakrenite sjedište prema
naprijed.
Sjedište se ne smije zakretati u vožnji.
Ništa se ne smije pričvrstiti na
konstrukciju kabine.
Nemojte prevoziti više putnika no što je
navedeno u prometnoj dozvoli.
Prostor za teret u stražnjem dijelu služi
samo za prijevoz robe.
Preporučujemo da robu, odnosno teže
predmete stavite u prednji dio prostora
za teret (što bliže kabini) i da ih pričvrstite
remenjem pomoću prstena na podnici.
Dječje sjedalice
Na stražnja mjesta kabine ne postavljajte
dječje sjedalice, povišenja, nosiljke ili
košare.
Mini kamion / labudica
Izvedbe mini kamiona i labudice opremljene su kabinom, fiksnom
nosivom podlogom i specifičnim
stražnjim svjetlima.
Te su izvedbe dostupne i s drugom opremom:
– dvostruka kabina,– kiper.
Više podataka o različitoj opremi možete
naći u odgovarajućem odjeljku.
Zamjena žarulje
Više podataka o vrstama žarulja možete
pronaći u odgovarajućem odjeljku.
Stražnja svjetla

1. Pokazivači smjera
Tip B, PY21W – 21 W
2. Stop svjetla
Tip B, P21 W – 21 W
3. Pozicijska svjetla
Tip A, W5W - 5W
4. Svjetla za vožnju natrag
Tip A, W16W – 16 W
5. Svjetla za maglu
Tip A, W16W – 16 W
► Pronađite neispravnu žarulju.

► Skinite četiri pričvrsna vijka s optičke jedinice.
