Peugeot Boxer 2020 Инструкция по эксплуатации (in Russian)

89
Вождение автомобиля
6– если ветровое стекло грязное или повреждено возле камеры;– если система ABS, DSC, ASR или система интеллектуального регулирования вышла из
строя.

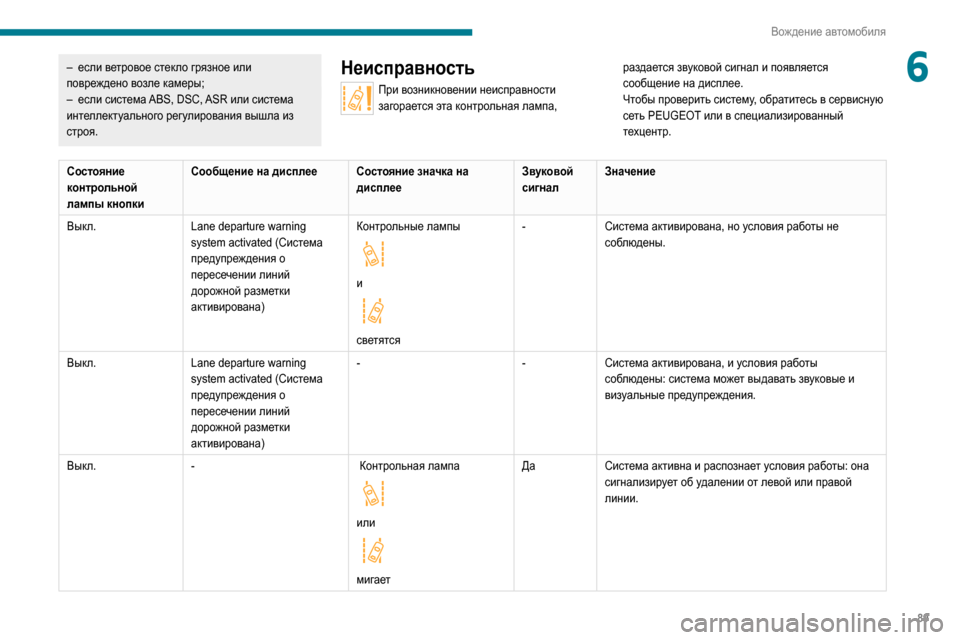

Неисправность
При возникновении неисправности
загорается эта контрольная лампа, раздается звуковой сигнал и появляется
сообщение на дисплее.
Чтобы проверить систему, обратитесь в сервисную
сеть PEUGEOT или в специализированный
техцентр.
Состояние
контрольной
лампы кнопки
Сообщение на дисплее
Состояние значка на
дисплееЗвуковой
сигналЗначение
Выкл. Lane departure warning
system activated (Система
предупреждения о
пересечении линий
дорожной разметки
активирована) Контрольные лампы


и

светятся-
Система активирована, но условия работы не
соблюдены.
Выкл. Lane departure warning
system activated (Система
предупреждения о
пересечении линий
дорожной разметки
активирована) -
-Система активирована, и условия работы
соблюдены: система может выдавать звуковые и
визуальные предупреждения.
Выкл. - Контрольная лампа


или

мигаетДа
Система активна и распознает условия работы: она
сигнализирует об удалении от левой или правой
линии.

90
Вождение автомобиля
Состояние
контрольной
лампы кнопкиСообщение на дисплее
Состояние значка на
дисплееЗвуковой
сигналЗначение
Горит Lane departure warning
system deactivated
(Система предупреждения
о пересечении линий
дорожной разметки
деактивирована) -
НетСистема была отключена вручную.

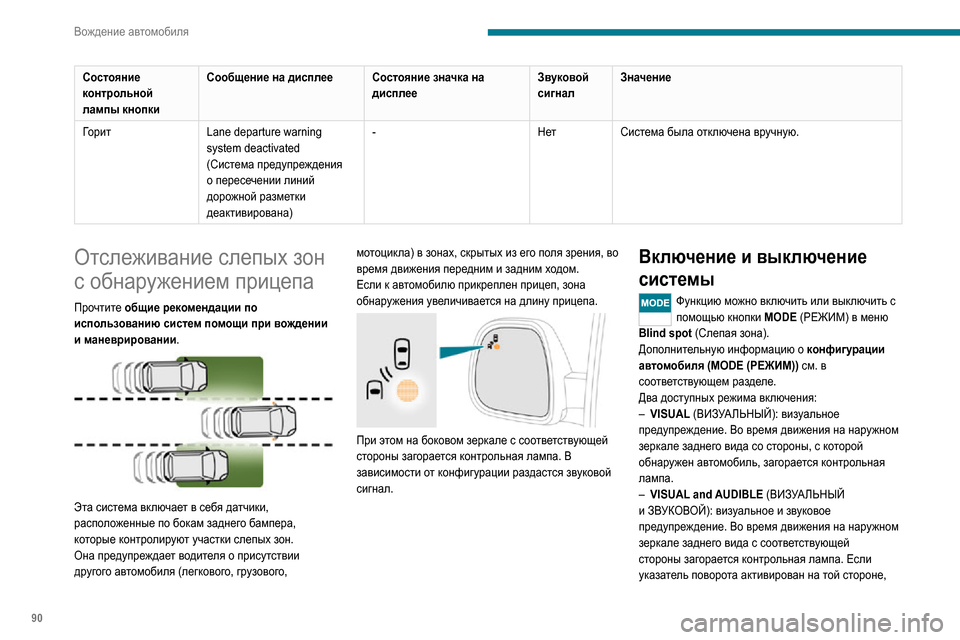

Отслеживание слепых зон
с обнаружением прицепа
Прочтите общие рекомендации по
использованию систем помощи при вождении
и маневрировании.


Эта система включает в себя датчики,
расположенные по бокам заднего бампера,
которые контролируют участки слепых зон.
Она предупреждает водителя о присутствии
другого автомобиля (легкового, грузового,
мотоцикла) в зонах, скрытых из его поля зрения, во время движения передним и задним ходом.
Если к автомобилю прикреплен прицеп, зона
обнаружения увеличивается на длину прицепа.


При этом на боковом зеркале с соответствующей
стороны загорается контрольная лампа. В
зависимости от конфигурации раздастся звуковой
сигнал.
Включение и выключение
системы
Функцию можно включить или выключить с
помощью кнопки MODE (РЕЖИМ) в меню
Blind spot (Слепая зона).
Дополнительную информацию о конфигурации
автомобиля (MODE (РЕЖИМ)) см. в
соответствующем разделе.
Два доступных режима включения:
– VISUAL (ВИЗУАЛЬНЫЙ): визуальное
предупреждение. Во время движения на наружном
зеркале заднего вида со стороны, с которой
обнаружен автомобиль, загорается контрольная
лампа.
– VISUAL and AUDIBLE (ВИЗУАЛЬНЫЙ
и ЗВУКОВОЙ): визуальное и звуковое
предупреждение. Во время движения на наружном
зеркале заднего вида с соответствующей
стороны загорается контрольная лампа. Если
указатель поворота активирован на той стороне,

91
Вождение автомобиля
6где обнаружен автомобиль, прозвучит звуковое
предупреждение.
При запуске автомобиля на каждом зеркале
загорается контрольная лампа, указывающая на активацию системы.
При выключении зажигания состояние системы
сохраняется в памяти.

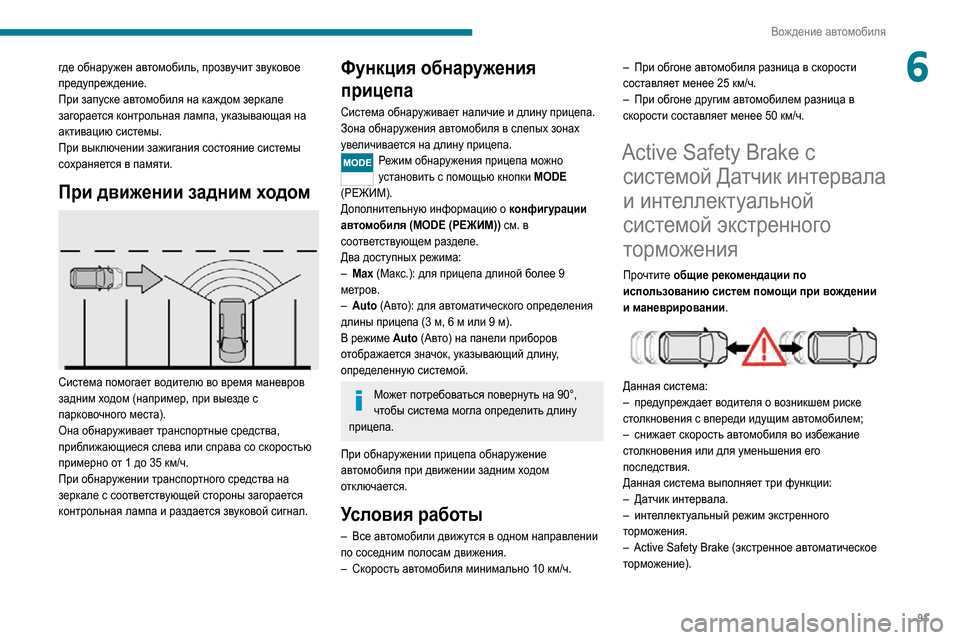

При движении задним ходом

Система помогает водителю во время маневров
задним ходом (например, при выезде с
парковочного места).
Она обнаруживает транспортные средства,
приближающиеся слева или справа со скоростью
примерно от 1 до 35 км/ч.
При обнаружении транспортного средства на
зеркале с соответствующей стороны загорается
контрольная лампа и раздается звуковой сигнал.
Функция обнаружения
прицепа
Система обнаруживает наличие и длину прицепа.
Зона обнаружения автомобиля в слепых зонах
увеличивается на длину прицепа.
Режим обнаружения прицепа можно установить с помощью кнопки MODE
(РЕЖИМ).
Дополнительную информацию о конфигурации
автомобиля (MODE (РЕЖИМ)) см. в
соответствующем разделе.
Два доступных режима:
– Max (Макс.): для прицепа длиной более 9
метров.
– Auto (Авто): для автоматического определения длины прицепа (3 м, 6 м или 9 м).В режиме Auto (Авто) на панели приборов
отображается значок, указывающий длину,
определенную системой.
Может потребоваться повернуть на 90°,
чтобы система могла определить длину
прицепа.
При обнаружении прицепа обнаружение
автомобиля при движении задним ходом
отключается.
Условия работы
– Все автомобили движутся в одном направлении по соседним полосам движения.– Скорость автомобиля минимально 10 км/ч.
– При обгоне автомобиля разница в скорости составляет менее 25 км/ч.– При обгоне другим автомобилем разница в скорости составляет менее 50 км/ч.
Active Safety Brake с
системой Датчик интервала
и интеллектуальной
системой экстренного
торможения
Прочтите общие рекомендации по
использованию систем помощи при вождении
и маневрировании.


Данная система:– предупреждает водителя о возникшем риске столкновения с впереди идущим автомобилем;– снижает скорость автомобиля во избежание столкновения или для уменьшения его
последствия.
Данная система выполняет три функции:
– Датчик интервала.– интеллектуальный режим экстренного торможения.– Active Safety Brake (эк стренное автоматическое торможение).

92
Вождение автомобиля

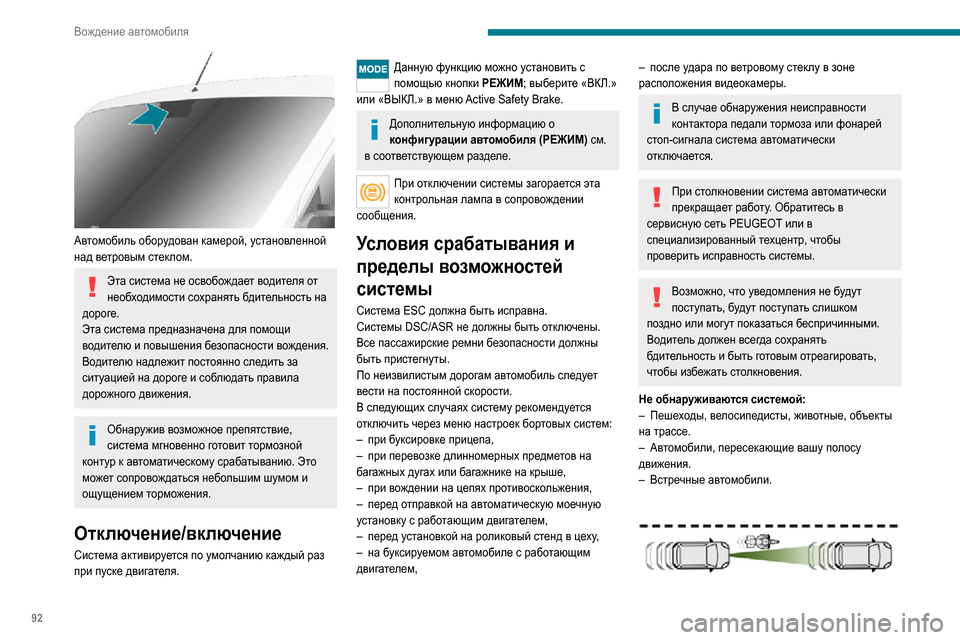

Автомобиль оборудован камерой, установленной
над ветровым стеклом.
Эта система не освобождает водителя от
необходимости сохранять бдительность на
дороге.
Эта система предназначена для помощи
водителю и повышения безопасности вождения.
Водителю надлежит постоянно следить за
ситуацией на дороге и соблюдать правила
дорожного движения.
Обнаружив возможное препятствие,
система мгновенно готовит тормозной
контур к автоматическому срабатыванию. Это
может сопровождаться небольшим шумом и
ощущением торможения.
Отключение/включение
Система активируется по умолчанию каждый раз
при пуске двигателя.
Данную функцию можно установить с
помощью кнопки РЕЖИМ; выберите «ВКЛ.»
или «ВЫКЛ.» в меню Active Safety Brake.
Дополнительную информацию о
конфигурации автомобиля (РЕЖИМ) см.
в соответствующем разделе.
При отключении системы загорается эта
контрольная лампа в сопровождении
сообщения.
Условия срабатывания и
пределы возможностей
системы
Система ESC должна быть исправна.
Системы DSC/ASR не должны быть отключены.
Все пассажирские ремни безопасности должны
быть пристегнуты.
По неизвилистым дорогам автомобиль следует
вести на постоянной скорости.
В следующих случаях систему рекомендуется
отключить через меню настроек бортовых систем:
– при буксировке прицепа,– при перев озке длинномерных предметов на багажных дугах или багажнике на крыше,– при вождении на цепях противоскольжения,– перед отправкой на автоматическую моечную установку с работающим двигателем,– перед установкой на роликовый стенд в цеху,– на буксируемом автомобиле с работающим двигателем,
– после удара по ветровому стеклу в зоне расположения видеокамеры.
В случае обнаружения неисправности
контактора педали тормоза или фонарей
стоп-сигнала система автоматически
отключается.
При столкновении система автоматически
прекращает работу. Обратитесь в
сервисную сеть PEUGEOT или в
специализированный техцентр, чтобы
проверить исправность системы.
Возможно, что уведомления не будут
поступать, будут поступать слишком
поздно или могут показаться беспричинными.
Водитель должен всегда сохранять
бдительность и быть готовым отреагировать,
чтобы избежать столкновения.
Не обнаруживаются системой:
– Пешеходы, велосипедисты, животные, объекты
на трассе.– Автомобили, пересекающие вашу полосу движения.– Встречные автомобили.

93
Вождение автомобиля
6Будьте осторожны в следующих случаях:– При наличии в транспортном потоке узких транспортных средств (мотоциклов) и
(или) «шахматном» расположении автомобилей
на дороге.
– При въезде в туннель или проезде моста.
Ситуации, в которых необходимо обязательно
отключить систему:


– Автомобиль входит в поворот.– При подъезде к перекрестку с круговым движением.

– В случае резкого "вклинивания" постороннего автомобиля в интервал между вами и
автомобилем, за которым вы следуете.
Датчик интервала
Предупреждает водителя о возникшем риске
столкновения с впереди идущим автомобилем.
Изменение порога срабатывания
уведомления
Этот порог срабатывания определяет
чувствительность, на основе которой функция
предупреждает о риске столкновения.
Порог устанавливается с помощью меню
настройки автомобиля.
► Выберите один из трех предустановленных порогов:– Близко.– Норма.– Далеко.
После выключения зажигания выбранный порог
сохраняется в памяти системы.
Работа системы
В зависимости от степени риска столкновения,
определенного системой, и выбранного водителем
уровня срабатывания, на панель приборов могут
выводиться различные уровни тревоги.
При этом учитывается динамика автомобиля,
скорость вашего и идущего перед вами
автомобиля, сопутствующие обстоятельства,
конкретные условия (движение по виражу, нажатие
на педали и т. д.), чтобы своевременно включить тревогу.Уровень 1 (оранжевый) : только
визуальный сигнал, предупреждающий о
том, что вы находитесь слишком близко к впереди
идущему автомобилю.
Поступает сообщение «Автомобиль близко».
Уровень 2 (красный): визуально-звуковое
уведомление о неизбежности столкновения.
Подается команда « Тормозите!».
Уровень 3: в некоторых случаях вы можете
почувствовать притормаживание. Так система
подтверждает риск столкновения.
Если скорость приближения вашего
автомобиля к другому автомобилю
слишком высока, 1-й уровень тревоги может не
сработать, а сразу включится уровень 2.
Важно: уровень 1-йтревоги не работает в
отношении неподвижных объектов и при
выборе порогового параметра Близк.
Интеллектуальная система
усиления экстренного
торможения
Если водитель нажимает на педаль тормоза с
усилием, недостаточным для предотвращения
столкновения, данная система усиливает
торможение, насколько допускают законы физики.
Усиление активируется только в том случае, если
педаль тормоза нажата.

94
Вождение автомобиля

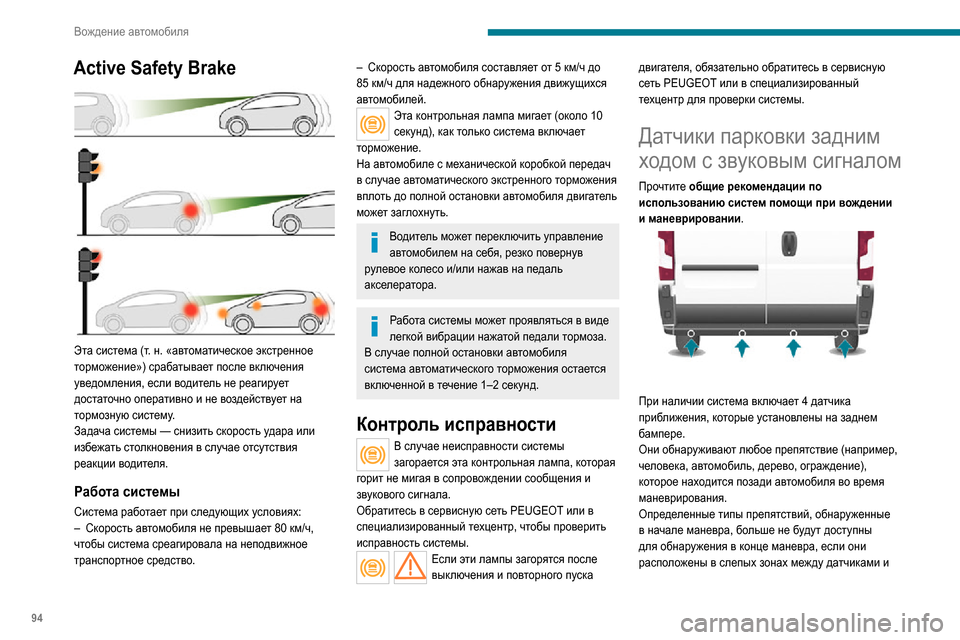

Active Safety Brake

Эта система (т. н. «автоматическое экстренное
торможение») срабатывает после включения
уведомления, если водитель не реагирует
достаточно оперативно и не воздействует на
тормозную систему.
Задача системы — снизить скорость удара или
избежать столкновения в случае отсутствия
реакции водителя.
Работа системы
Система работает при следующих условиях:– Скорость автомобиля не превышает 80 км/ч,
чтобы система среагировала на неподвижное
транспортное средство.
– Скорость автомобиля составляет от 5 км/ч до 85 км/ч для надежного обнаружения движущихся автомобилей.Эта контрольная лампа мигает (около 10
секунд), как только система включает
торможение.
На автомобиле с механической коробкой передач
в случае автоматического экстренного торможения
вплоть до полной остановки автомобиля двигатель
может заглохнуть.
Водитель может переключить управление
автомобилем на себя, резко повернув
рулевое колесо и/или нажав на педаль
акселератора.
Работа системы может проявляться в виде
легкой вибрации нажатой педали тормоза.
В случае полной остановки автомобиля
система автоматического торможения остается
включенной в течение 1–2 секунд.
Контроль исправности
В случае неисправности системы
загорается эта контрольная лампа, которая
горит не мигая в сопровождении сообщения и
звукового сигнала.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр, чтобы проверить
исправность системы.
Если эти лампы загорятся после
выключения и повторного пуска двигателя, обязательно обратитесь в сервисную
сеть PEUGEOT или в специализированный
техцентр для проверки системы.
Датчики парковки задним
ходом с звуковым сигналом
Прочтите общие рекомендации по
использованию систем помощи при вождении
и маневрировании.


При наличии система включает 4 датчика
приближения, которые установлены на заднем
бампере.
Они обнаруживают любое препятствие (например,
человека, автомобиль, дерево, ограждение),
которое находится позади автомобиля во время
маневрирования.
Определенные типы препятствий, обнаруженные
в начале маневра, больше не будут доступны
для обнаружения в конце маневра, если они
расположены в слепых зонах между датчиками и

95
Вождение автомобиля
6под ними. Например: столбики, ограждения зоны
проведения работ, бордюр и прочее.
Датчики парковки задним ходом могут быть
связаны с камерой заднего вида.
Включение системы
► Включите передачу заднего хода с помощью рычага переключения передач.

О приближении к препятствию свидетельствует
звуковой сигнал, частота которого возрастает с
приближением автомобиля к препятствию.
Как только расстояние от автомобиля до
препятствия составит менее 30 см, сигнал начнет
звучать непрерывно.
Отключение системы
► Переключите передачу из положения заднего хода в нейтральное положение.
Неисправность
Если эта лампа загорится и появится
сообщение, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Видеокамера заднего
обзора
Прочтите общие рекомендации по
использованию систем помощи при вождении
и маневрировании.


Камера (при наличии) расположена в задней части
рядом с третьем стоп-сигналом.


Она передает изображения на экран, который
установлен в кабине.
Ее можно включить или выключить через меню
настроек аудио- и телематической системы с
сенсорным экраном.
Эта система заднего обзора является
вспомогательной. Камера заднего вида может быть
связана с задними датчиками парковки.
Включение системы
Камера начинает работать сразу при включении
передачи заднего хода и остается активной
вплоть до достижения скорости движения
автомобиля 15 км/ч. При скорости выше 18 км/ч она отключается.
Кроме того, камера включается при открывании
задних дверей на остановленном автомобиле.
Выключение
При включении передачи переднего хода на
дисплее останется последний снятый камерой
кадр, который через 5 секунд погаснет.

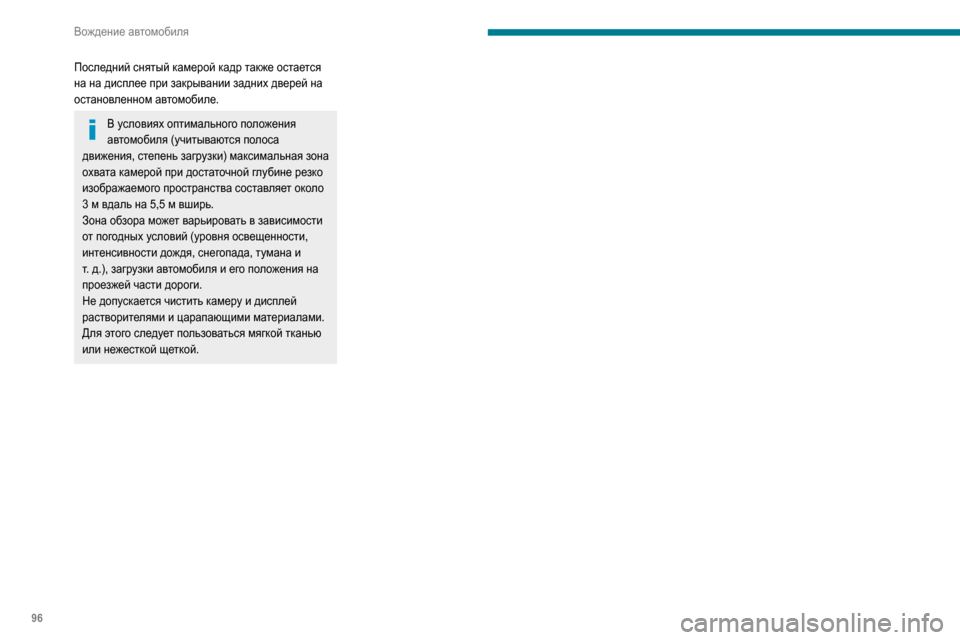

96
Вождение автомобиля
Последний снятый камерой кадр также остается
на на дисплее при закрывании задних дверей на
остановленном автомобиле.
В условиях оптимального положения
автомобиля (учитываются полоса
движения, степень загрузки) максимальная зона
охвата камерой при достаточной глубине резко
изображаемого пространства составляет около
3 м вдаль на 5,5 м вширь.Зона обзора может варьировать в зависимости
от погодных условий (уровня освещенности,
интенсивности дождя, снегопада, тумана и
т. д.), загрузки автомобиля и его положения на проезжей части дороги.
Не допускается чистить камеру и дисплей
растворителями и царапающими материалами.
Для этого следует пользоваться мягкой тканью
или нежесткой щеткой.

023B026800030037003200030011 0003026A025F
026C
025C
0262000300030251026C0268003300480058004A0048005200570003003600530052005500570003025C0275025B026A025A0265026B02690268026B
T QUARTZ0003
024600030034003800240035 0037003D0003026F
0268
026B0269
0269
025C
00150003
PEUGEO & T
0249023A024A
023E

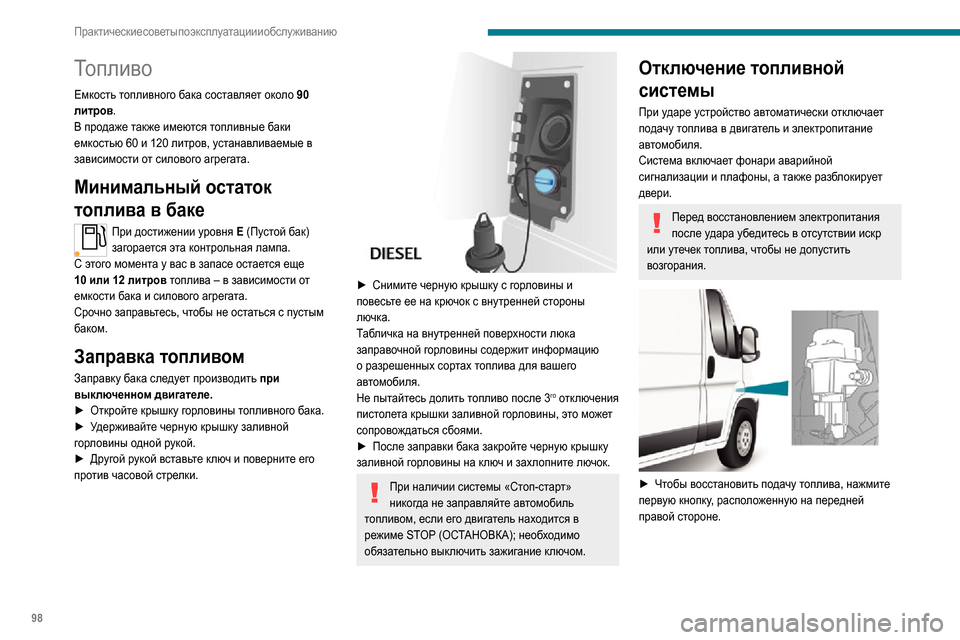

98
Практические советы по эксплуатации и обслуживанию

► Затем, чтобы восстановить питание, нажмите вторую кнопку, расположенную в аккумуляторном
отсеке под полом (микроавтобус).
В других комплектациях вместо второй
кнопки используется предохранитель.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Допустимые виды топлива
Дизельное топливо, соответствующее стандартам
EN590, EN16734 и EN16709 и содержащее до
7 %, 10 %, 20 % и 30 % метилового эфира жирной кислоты. Использование топлива B20 или B30,
даже изредка, накладывает особые условия
обслуживания, называемые «Тяжелые условия».

Парафиновое дизельное топливо,
соответствующее стандарту EN15940.
Категорически запрещается заправлять
автомобиль какими-либо иными видами
Топливо
Емкость топливного бака составляет около 90
литров .
В продаже также имеются топливные баки
емкостью 60 и 120 литров, устанавливаемые в
зависимости от силового агрегата.
Минимальный остаток
топлива в баке
При достижении уровня E (Пустой бак)
загорается эта контрольная лампа.
С этого момента у вас в запасе остается еще
10 или 12 литров топлива – в зависимости от
емкости бака и силового агрегата.
Срочно заправьтесь, чтобы не остаться с пустым
баком.
Заправка топливом
Заправку бака следует производить при
выключенном двигателе.
► Откройт е крышку горловины топливного бака.► Удерживайте черную крышку заливной
горловины одной рукой.► Другой рукой вставьте ключ и поверните его против часовой стрелки.

► Снимите черную крышку с горловины и повесьте ее на крючок с внутренней стороны
лючка.
Табличка на внутренней поверхности люка
заправочной горловины содержит информацию
о разрешенных сортах топлива для вашего
автомобиля.
Не пытайтесь долить топливо после 3
го отключения
пистолета крышки заливной горловины, это может
сопровождаться сбоями.
► После заправки б ака закройте черную крышку заливной горловины на ключ и захлопните лючок.
При наличии системы «Стоп-старт»
никогда не заправляйте автомобиль
топливом, если его двигатель находится в
режиме STOP (ОСТАНОВКА); необходимо
обязательно выключить зажигание ключом.
Отключение топливной
системы
При ударе устройство автоматически отключает
подачу топлива в двигатель и электропитание
автомобиля.
Система включает фонари аварийной
сигнализации и плафоны, а также разблокирует
двери.
Перед восстановлением электропитания
после удара убедитесь в отсутствии искр
или утечек топлива, чтобы не допустить
возгорания.


► Чтобы восстановить подачу топлива, нажмите первую кнопку, расположенную на передней
правой стороне.
