Peugeot Expert 2003 Instrukcja Obsługi (in Polish)

22-04-2003

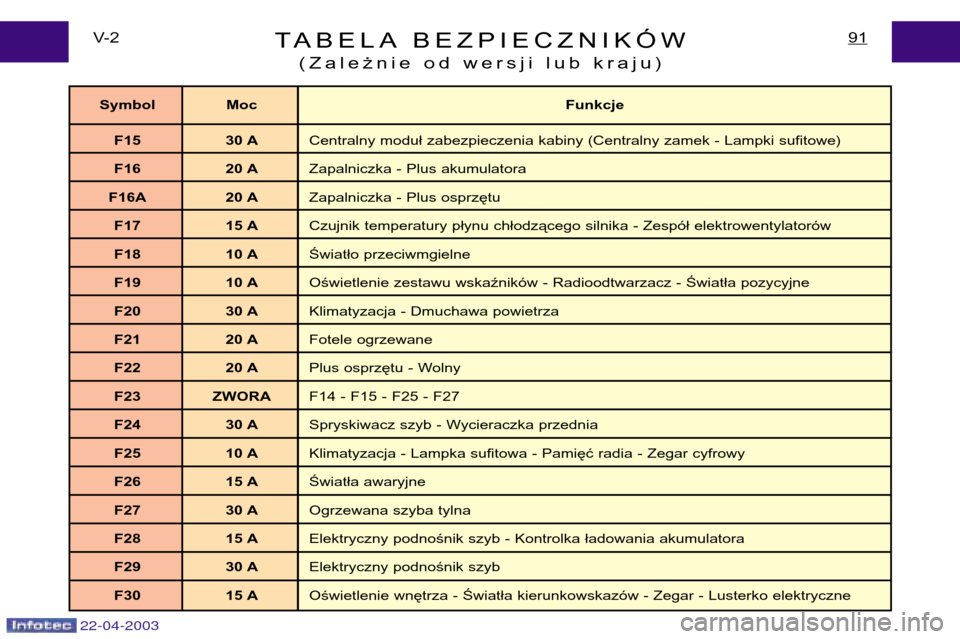

TABELA BEZPIECZNIKÓW(Zależnie od wersji lub kraju)91V- 2
SymbolMoc Funkcje
F15 30 A Centralny moduł zabezpieczenia kabiny (Centralny zamek - Lampki sufitowe)
F16 20 A Zapalniczka - Plus akumulatora
F16A 20 A Zapalniczka - Plus osprzętu
F17 15 A Czujnik temperatury płynu chłodzącego silnika - Zespół elektrowentylatorów
F18 10 A Światło przeciwmgielne
F19 10 A Oświetlenie zestawu wskaźników - Radioodtwarzacz - Światła pozycyjne
F20 30 A Klimatyzacja - Dmuchawa powietrza
F21 20 A Fotele ogrzewane
F22 20 A Plus osprzętu - Wolny
F23 ZWORA F14 - F15 - F25 - F27
F24 30 A Spryskiwacz szyb - Wycieraczka przednia
F25 10 A Klimatyzacja - Lampka sufitowa - Pamięć radia - Zegar cyfrowy
F26 15 A Światła awaryjne
F27 30 A Ogrzewana szyba tylna
F28 15 A Elektryczny podnośnik szyb - Kontrolka ładowania akumulatora
F29 30 A Elektryczny podnośnik szyb
F30 15 A Oświetlenie wnętrza - Światła kierunkowskazów - Zegar - Lusterko elektryczne

22-04-2003
TABELA BEZPIECZNIKÓW(Zależnie od wersji lub kraju)V- 2
92
Naprawa bezpieczników MAXI, dodatkowo
zabezpieczających i umieszczonych wewnątrz modułów, jest zarezerwowana dla ASO PEUGEOT. (MF14 ➟ MF17)

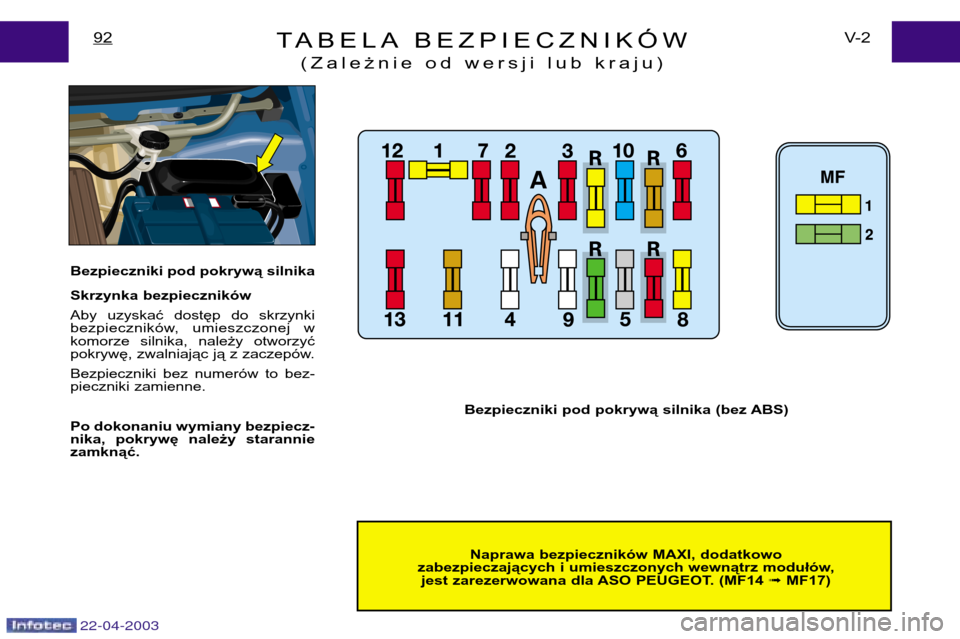

Bezpieczniki pod pokrywą silnika
Skrzynka bezpieczników
Aby uzyskać dostęp do skrzynki
bezpieczników, umieszczonej w
komorze silnika, należy otworzyć
pokrywę, zwalniając ją z zaczepów.
Bezpieczniki bez numerów to bez-
pieczniki zamienne.
Po dokonaniu wymiany bezpiecz-
nika, pokrywę należy staranniezamknąć.
Bezpieczniki pod pokrywą silnika (bez ABS)

22-04-2003

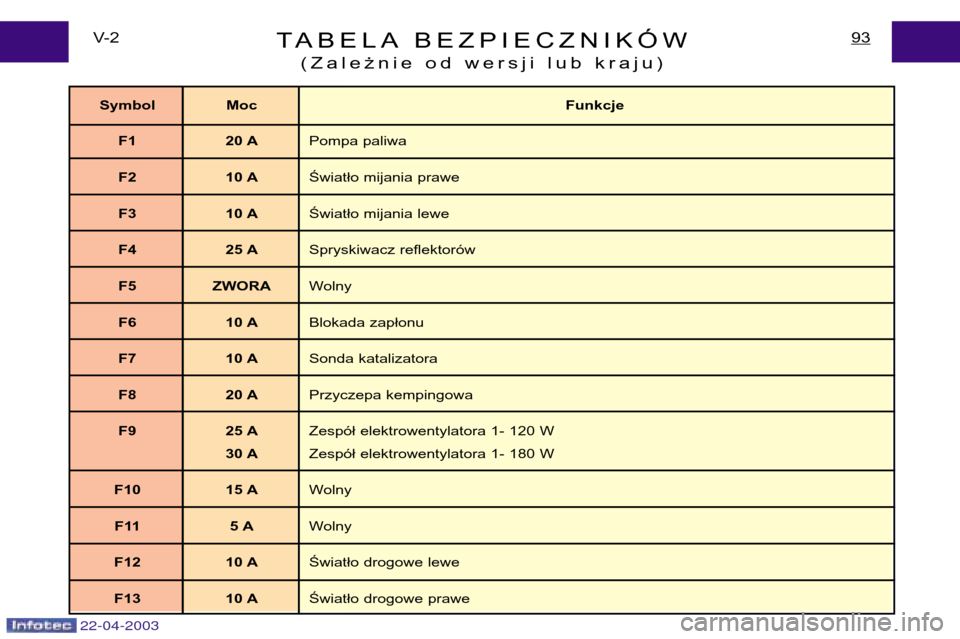

TABELA BEZPIECZNIKÓW(Zależnie od wersji lub kraju)93V- 2
SymbolMoc Funkcje
F1 20 A Pompa paliwa
F2 10 A Światło mijania prawe
F3 10 A Światło mijania lewe
F4 25 A Spryskiwacz reflektorów
F5 ZWORA Wolny
F6 10 A Blokada zapłonu
F7 10 A Sonda katalizatora
F8 20 A Przyczepa kempingowa
F9 25 A Zespół elektrowentylatora 1- 120 W
30 A Zespół elektrowentylatora 1- 180 W
F10 15 A Wolny
F11 5 A Wolny
F12 10 A Światło drogowe lewe
F13 10 A Światło drogowe prawe

22-04-2003
TABELA BEZPIECZNIKÓW(Zależnie od wersji lub kraju)V- 2
94
Naprawa bezpieczników MAXI,
dodatkowo zabezpieczających i umieszczonych
wewnątrz modułów, jest zarezerwowana dla ASO PEUGEOT.

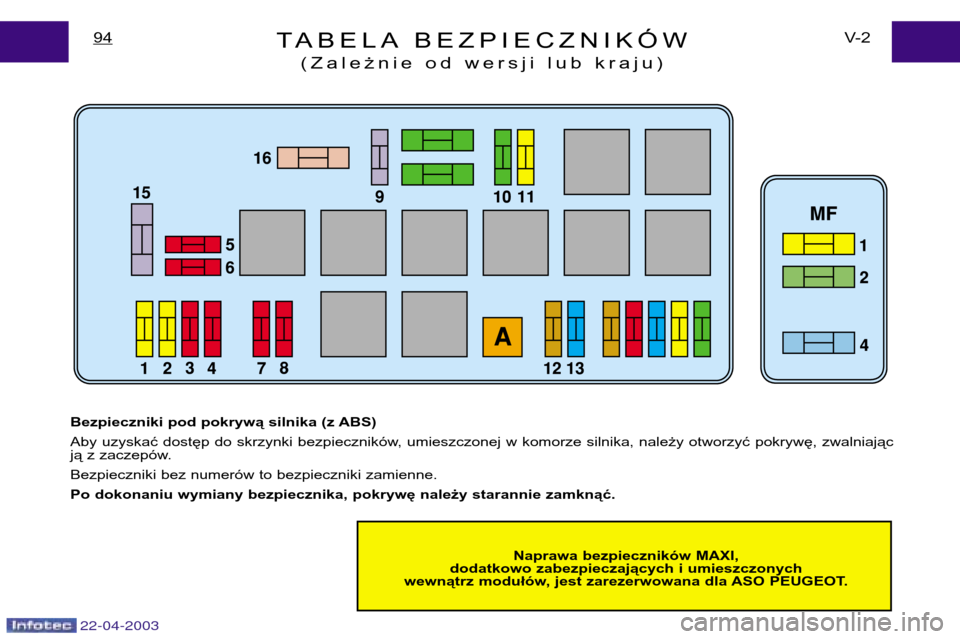

Bezpieczniki pod pokrywą silnika (z ABS)
Aby uzyskać dostęp do skrzynki bezpieczników, umieszczonej w komorze silnika, należy otworzyć pokrywę, zwalniając
ją z zaczepów.
Bezpieczniki bez numerów to bezpieczniki zamienne.
Po dokonaniu wymiany bezpiecznika, pokrywę należy starannie zamknąć.

22-04-2003

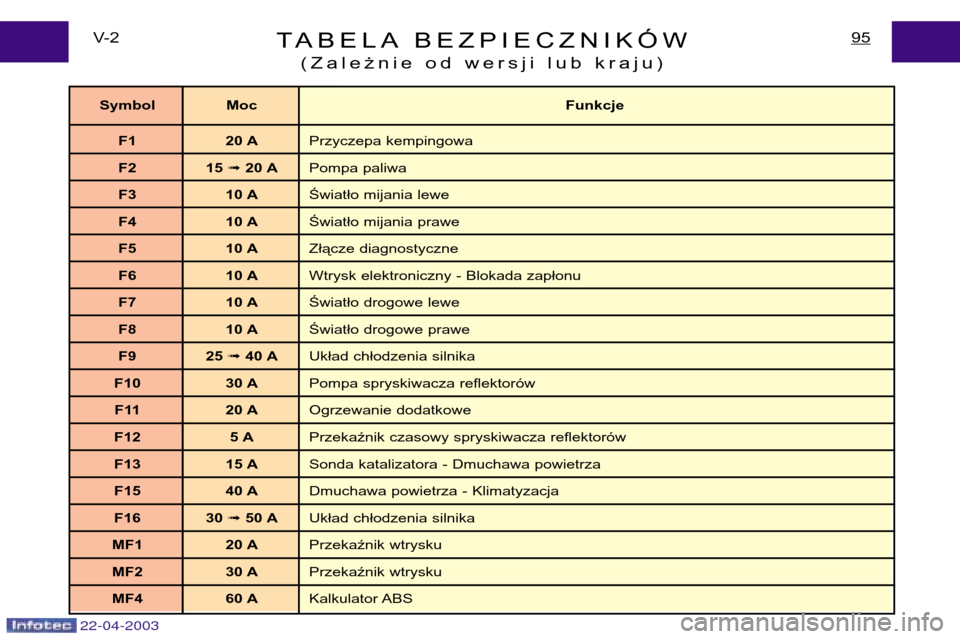

TABELA BEZPIECZNIKÓW(Zależnie od wersji lub kraju)95V- 2
SymbolMoc Funkcje
F1 20 A Przyczepa kempingowa
F2 15 ➟ 20 A Pompa paliwa
F3 10 A Światło mijania lewe
F4 10 A Światło mijania prawe
F5 10 A Złącze diagnostyczne
F6 10 A Wtrysk elektroniczny - Blokada zapłonu
F7 10 A Światło drogowe lewe
F8 10 A Światło drogowe prawe
F9 25 ➟ 40 A Układ chłodzenia silnika
F10 30 A Pompa spryskiwacza reflektorów
F11 20 A Ogrzewanie dodatkowe
F12 5 A Przekaźnik czasowy spryskiwacza reflektorów
F13 15 A Sonda katalizatora - Dmuchawa powietrza
F15 40 A Dmuchawa powietrza - Klimatyzacja
F16 30 ➟ 50 A Układ chłodzenia silnika
MF1 20 A Przekaźnik wtrysku
MF2 30 A Przekaźnik wtrysku
MF4 60 A Kalkulator ABS

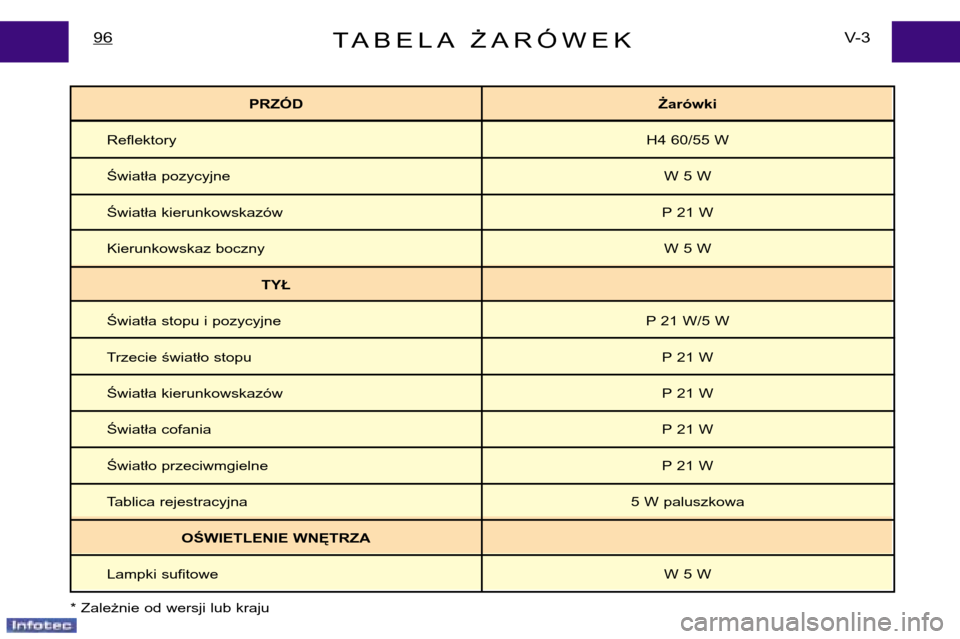

TABELA ŻARÓWEKV- 3
96
PRZÓD Żarówki
Reflektory H4 60/55 W
Światła pozycyjne W 5 W
Światła kierunkowskazów P 21 W
Kierunkowskaz boczny W 5 W
TYŁ
Światła stopu i pozycyjne P 21 W/5 W
Trzecie światło stopu P 21 W
Światła kierunkowskazów P 21 W
Światła cofania P 21 W
Światło przeciwmgielne P 21 W
Tablica rejestracyjna 5 W paluszkowa
OŚWIETLENIE WNĘTRZA
Lampki sufitowe W 5 W
* Zależnie od wersji lub kraju

22-04-2003

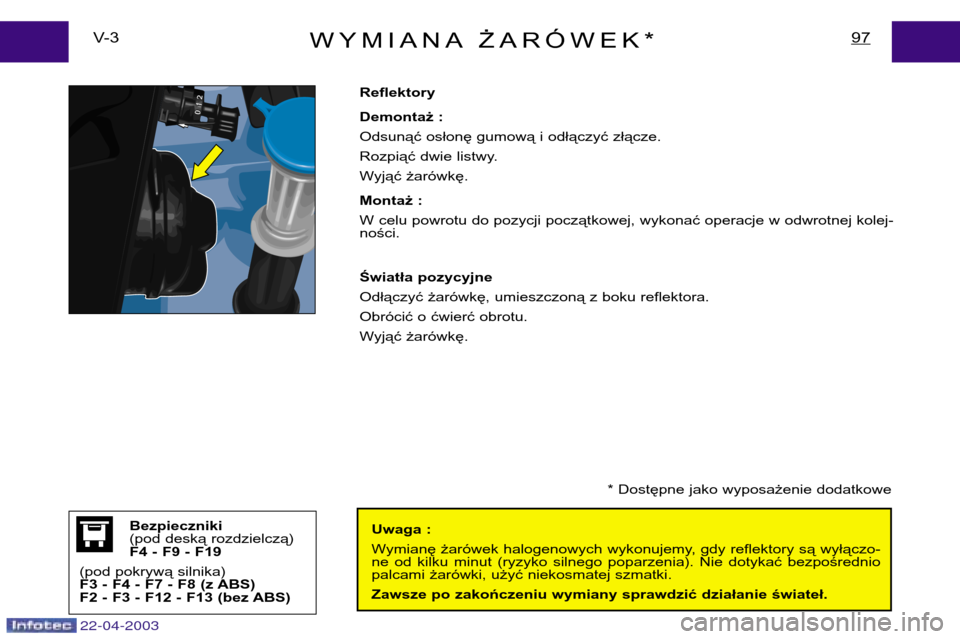

WYMIANA ŻARÓWEK*97V- 3Uwaga :
Wymianę żarówek halogenowych wykonujemy, gdy reflektory są wyłączo-
ne od kilku minut (ryzyko silnego poparzenia). Nie dotykać bezpośrednio
palcami żarówki, użyć niekosmatej szmatki.
Zawsze po zakończeniu wymiany sprawdzić działanie świateł.
Reflektory
Demontaż :
Odsunąć osłonę gumową i odłączyć złącze.
Rozpiąć dwie listwy.
Wyjąć żarówkę.
Montaż :
W celu powrotu do pozycji początkowej, wykonać operacje w odwrotnej kolej- ności.
Światła pozycyjne
Odłączyć żarówkę, umieszczoną z boku reflektora.
Obrócić o ćwierć obrotu.
Wyjąć żarówkę.
Bezpieczniki
(pod deską rozdzielczą)
F4 - F9 - F19
(pod pokrywą silnika)
F3 - F4 - F7 - F8 (z ABS)
F2 - F3 - F12 - F13 (bez ABS)
* Dostępne jako wyposażenie dodatkowe

22-04-2003
WYMIANA ŻARÓWEK*V- 3
98

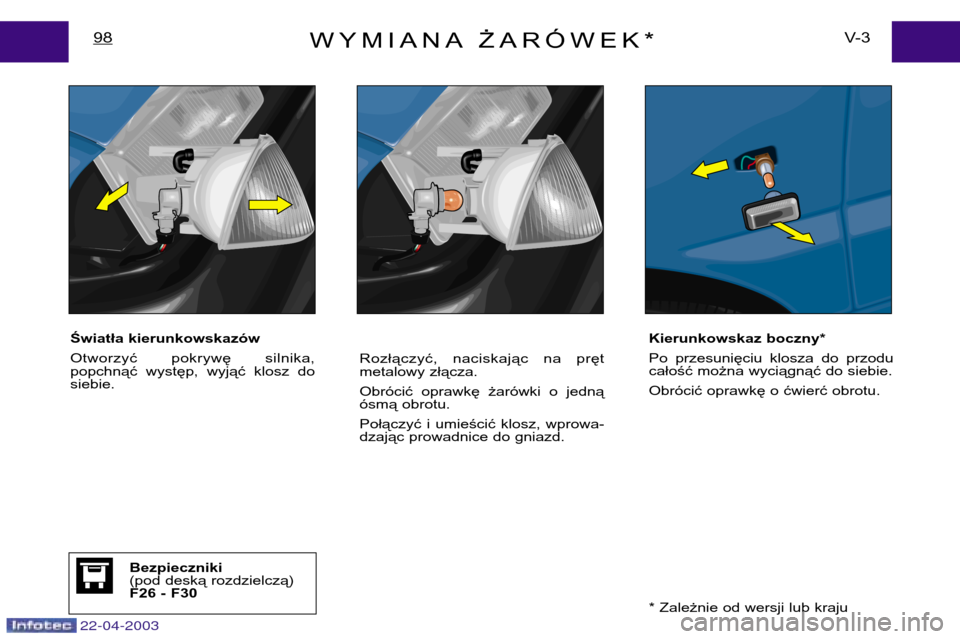

Światła kierunkowskazów
Otworzyć pokrywę silnika,
popchnąć występ, wyjąć klosz dosiebie. Rozłączyć, naciskając na pręt
metalowy złącza.
Obrócić oprawkę żarówki o jedną
ósmą obrotu.
Połączyć i umieścić klosz, wprowa-
dzając prowadnice do gniazd.Kierunkowskaz boczny*
Po przesunięciu klosza do przodu
całość można wyciągnąć do siebie.
Obrócić oprawkę o ćwierć obrotu.
* Zależnie od wersji lub kraju
Bezpieczniki
(pod deską rozdzielczą)
F26 - F30

22-04-2003
21
1
2

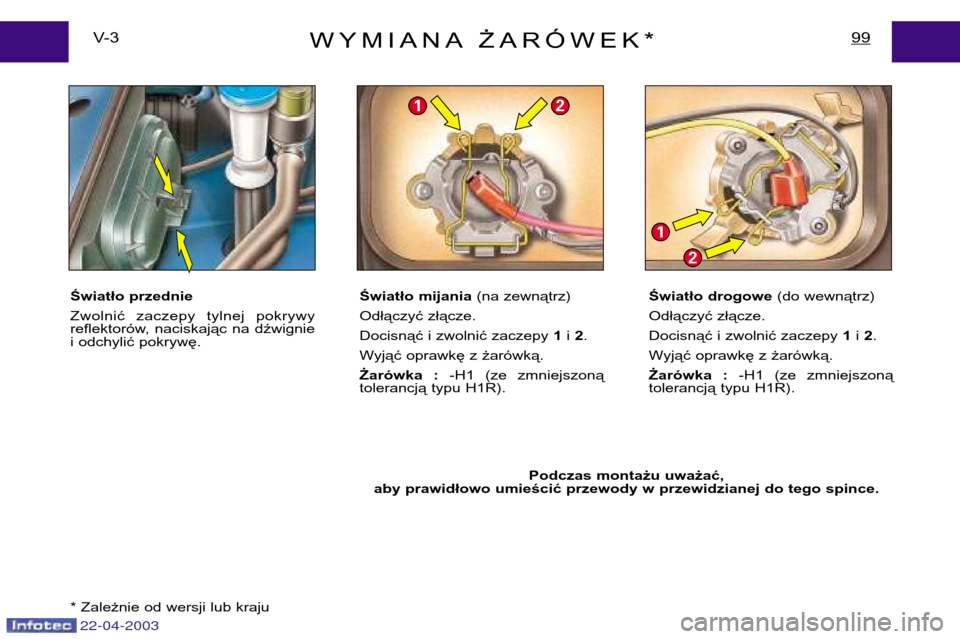

WYMIANA ŻARÓWEK*99V- 3
Światło przednie
Zwolnić zaczepy tylnej pokrywy
reflektorów, naciskając na dźwignie
i odchylić pokrywę. Podczas montażu uważać,
aby prawidłowo umieścić przewody w przewidzianej do tego spince.
Światło mijania
(na zewnątrz)
Odłączyć złącze.
Docisnąć i zwolnić zaczepy 1i 2 .
Wyjąć oprawkę z żarówką.
Żarówka : -H1 (ze zmniejszoną
tolerancją typu H1R). Światło drogowe
(do wewnątrz)
Odłączyć złącze.
Docisnąć i zwolnić zaczepy 1i 2 .
Wyjąć oprawkę z żarówką.
Żarówka : -H1 (ze zmniejszoną
tolerancją typu H1R).
* Zależnie od wersji lub kraju

Bezpieczniki
(pod deską rozdzielczą)
F4 - F9 - F19
(pod pokrywą silnika)
F3 - F4 - F7 - F8 - F10
22-04-2003
WYMIANA ŻARÓWEK*V-3
100
Uwaga
Wymianę żarówek halogenowych wykonujemy, gdy reflektory są wyłączo- ne od kilku minut (ryzyko silnego poparzenia). Nie dotykać bezpośrednio palcami żarówki, użyć szmatki (nie mechatej).
Zawsze po zakończeniu wymiany sprawdzić działanie świateł.
Żle wyregulowane reflektory są niebezpieczne. Regulacje te wymagają
dużej dokładności i powinny być obowiązkowo wykonywane na autoryzo-
wanej stacji obsługi, dysponującej niezbędnym wyposażeniem. Po każdej wymianie żarówek, należy sprawdzić regulację reflektorów.

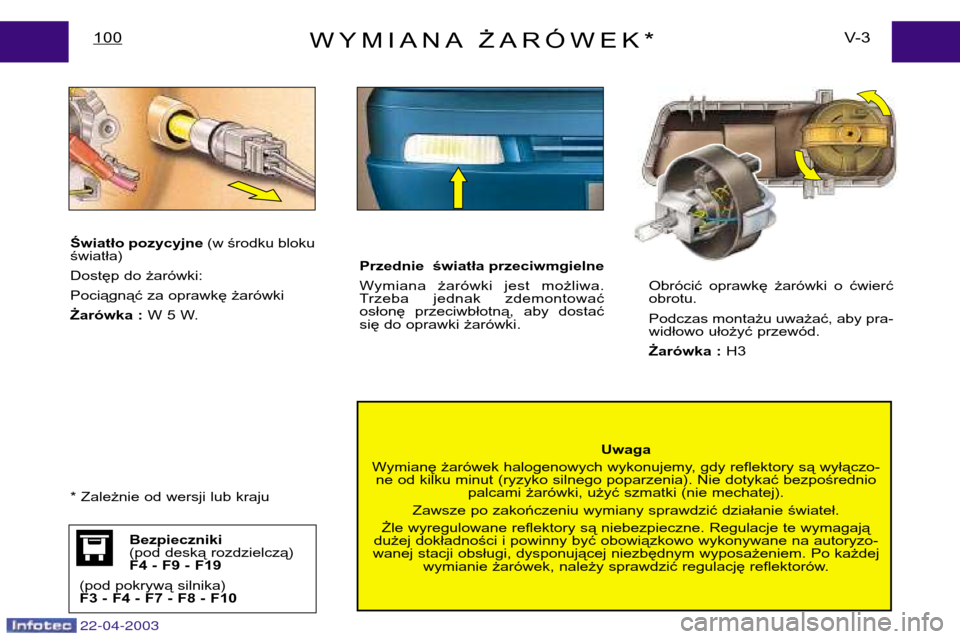

Światło pozycyjne
(w środku bloku
światła)
Dostęp do żarówki:
Pociągnąć za oprawkę żarówki
Żarówka : W 5 W. Obrócić oprawkę żarówki o ćwierć obrotu.
Podczas montażu uważać, aby pra-
widłowo ułożyć przewód.
Żarówka :
H3
Przednie światła przeciwmgielne
Wymiana żarówki jest możliwa.
Trzeba jednak zdemontować
osłonę przeciwbłotną, aby dostać
się do oprawki żarówki.
* Zależnie od wersji lub kraju
