Peugeot Expert Tepee 2014 Manual del propietario (in Spanish)

11 9
Enganchar un remolque
ACCESORIOS
5
Para más información acerca de las
masas, consulte los documentos
administrativos (permiso de circulación...) o
el capítulo 8, apartado "Masas".

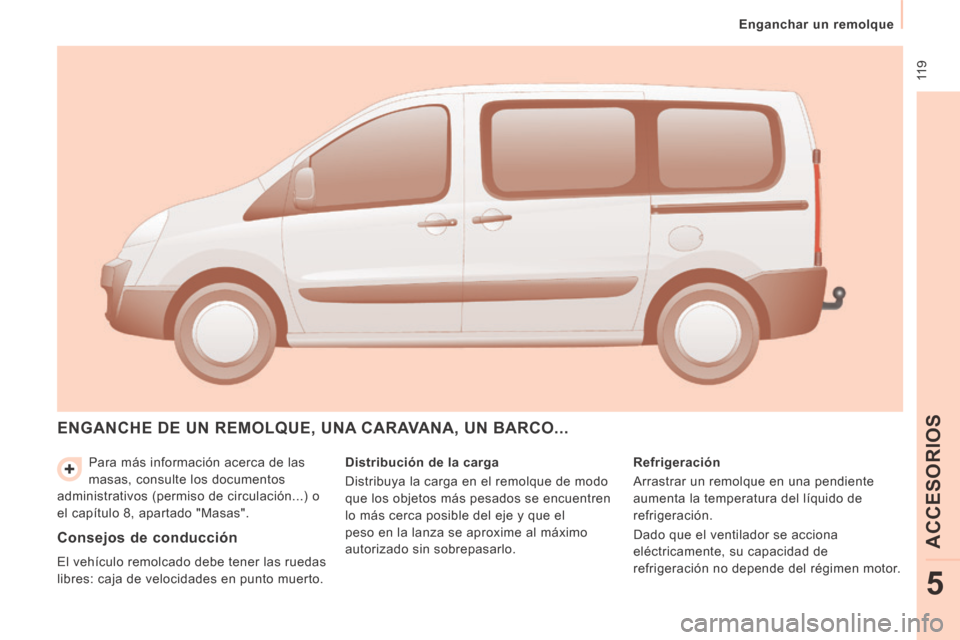

ENGANCHE DE UN REMOLQUE, UNA CARAVANA, UN BARCO...
Distribución de la carga
Distribuya la carga en el remolque de modo
que los objetos más pesados se encuentren
lo más cerca posible del eje y que el
peso en la lanza se aproxime al máximo
autorizado sin sobrepasarlo. Refrigeración

Arrastrar un remolque en una pendiente
aumenta la temperatura del líquido de
refrigeración.
Dado que el ventilador se acciona
eléctricamente, su capacidad de
refrigeración no depende del régimen motor.
Consejos de conducción
El vehículo remolcado debe tener las ruedas
libres: caja de velocidades en punto muerto.

120

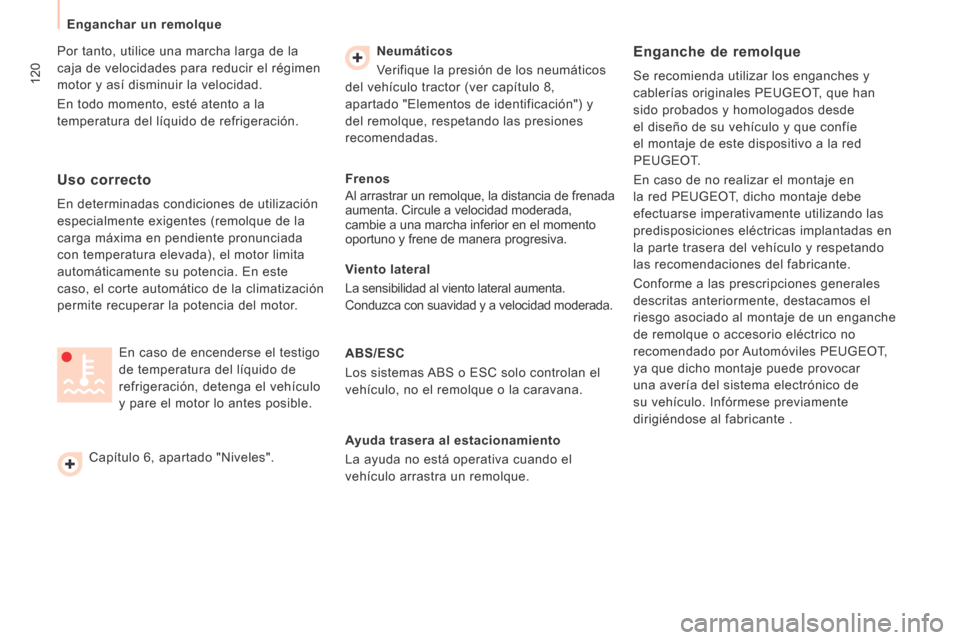

Enganchar un remolque
Por tanto, utilice una marcha larga de la
caja de velocidades para reducir el régimen
motor y así disminuir la velocidad.
En todo momento, esté atento a la
temperatura del líquido de refrigeración. Neumáticos

Verifique la presión de los neumáticos
del vehículo tractor (ver capítulo 8,
apartado "Elementos de identificación") y
del remolque, respetando las presiones
recomendadas. Enganche de remolque
Se recomienda utilizar los enganches y
cablerías originales PEUGEOT, que han
sido probados y homologados desde
el diseño de su vehículo y que confíe
el montaje de este dispositivo a la red
PEUGEOT.
En caso de no realizar el montaje en
la red PEUGEOT, dicho montaje debe
efectuarse imperativamente utilizando las
predisposiciones eléctricas implantadas en
la parte trasera del vehículo y respetando
las recomendaciones del fabricante.
Conforme a las prescripciones generales
descritas anteriormente, destacamos el
riesgo asociado al montaje de un enganche
de remolque o accesorio eléctrico no
recomendado por Automóviles PEUGEOT,
ya que dicho montaje puede provocar
una avería del sistema electrónico de
su vehículo. Infórmese previamente
dirigiéndose al fabricante .
En caso de encenderse el testigo
de temperatura del líquido de
refrigeración, detenga el vehículo
y pare el motor lo antes posible.
Uso correcto
En determinadas condiciones de utilización
especialmente exigentes (remolque de la
carga máxima en pendiente pronunciada
con temperatura elevada), el motor limita
automáticamente su potencia. En este
caso, el corte automático de la climatización
permite recuperar la potencia del motor.
Capítulo 6, apartado "Niveles". Frenos

Al arrastrar un remolque, la distancia de frenada
aumenta. Circule a velocidad moderada,
cambie a una marcha inferior en el momento
oportuno y frene de manera progresiva.
Viento lateral
La sensibilidad al viento lateral aumenta.
Conduzca con suavidad y a velocidad moderada.

ABS/ESC
Los sistemas ABS o ESC solo controlan el
vehículo, no el remolque o la caravana.
Ayuda trasera al estacionamiento
La ayuda no está operativa cuando el
vehículo arrastra un remolque.

121

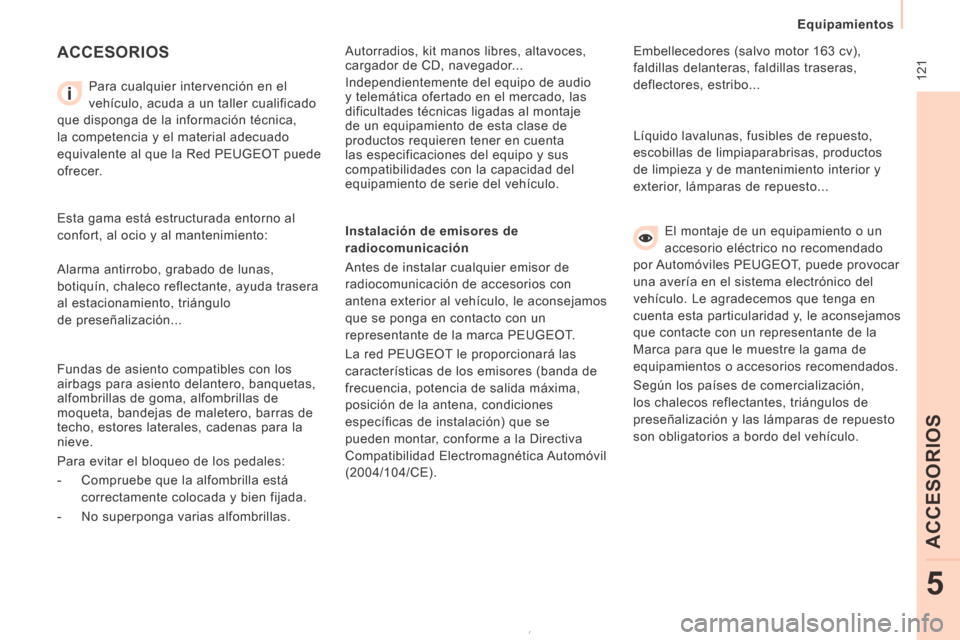

Equipamientos
ACCESORIOS
5
ACCESORIOS
Instalación de emisores de
radiocomunicación
Antes de instalar cualquier emisor de
radiocomunicación de accesorios con
antena exterior al vehículo, le aconsejamos
que se ponga en contacto con un
representante de la marca PEUGEOT.
La red PEUGEOT le proporcionará las
características de los emisores (banda de
frecuencia, potencia de salida máxima,
posición de la antena, condiciones
específicas de instalación) que se
pueden montar, conforme a la Directiva
Compatibilidad Electromagnética Automóvil
(2004/104/CE).
Esta gama está estructurada entorno al
confort, al ocio y al mantenimiento:
Embellecedores (salvo motor 163 cv),
faldillas delanteras, faldillas traseras,
deflectores, estribo...
Autorradios, kit manos libres, altavoces,
cargador de CD, navegador...
Independientemente del equipo de audio
y telemática ofertado en el mercado, las
dificultades técnicas ligadas al montaje
de un equipamiento de esta clase de
productos requieren tener en cuenta
las especificaciones del equipo y sus
compatibilidades con la capacidad del
equipamiento de serie del vehículo.
Fundas de asiento compatibles con los
airbags para asiento delantero, banquetas,
alfombrillas de goma, alfombrillas de
moqueta, bandejas de maletero, barras de
techo, estores laterales, cadenas para la
nieve.
Para evitar el bloqueo de los pedales:
- Compruebe que la alfombrilla está correctamente colocada y bien fijada.
- No superponga varias alfombrillas. Líquido lavalunas, fusibles de repuesto,
escobillas de limpiaparabrisas, productos
de limpieza y de mantenimiento interior y
exterior, lámparas de repuesto...
El montaje de un equipamiento o un
accesorio eléctrico no recomendado
por Automóviles PEUGEOT, puede provocar
una avería en el sistema electrónico del
vehículo. Le agradecemos que tenga en
cuenta esta particularidad y, le aconsejamos
que contacte con un representante de la
Marca para que le muestre la gama de
equipamientos o accesorios recomendados.
Según los países de comercialización,
los chalecos reflectantes, triángulos de
preseñalización y las lámparas de repuesto
son obligatorios a bordo del vehículo.
Para cualquier intervención en el
vehículo, acuda a un taller cualificado
que disponga de la información técnica,
la competencia y el material adecuado
equivalente al que la Red PEUGEOT puede
ofrecer.
Alarma antirrobo, grabado de lunas,
botiquín, chaleco reflectante, ayuda trasera
al estacionamiento, triángulo
de preseñalización...

122

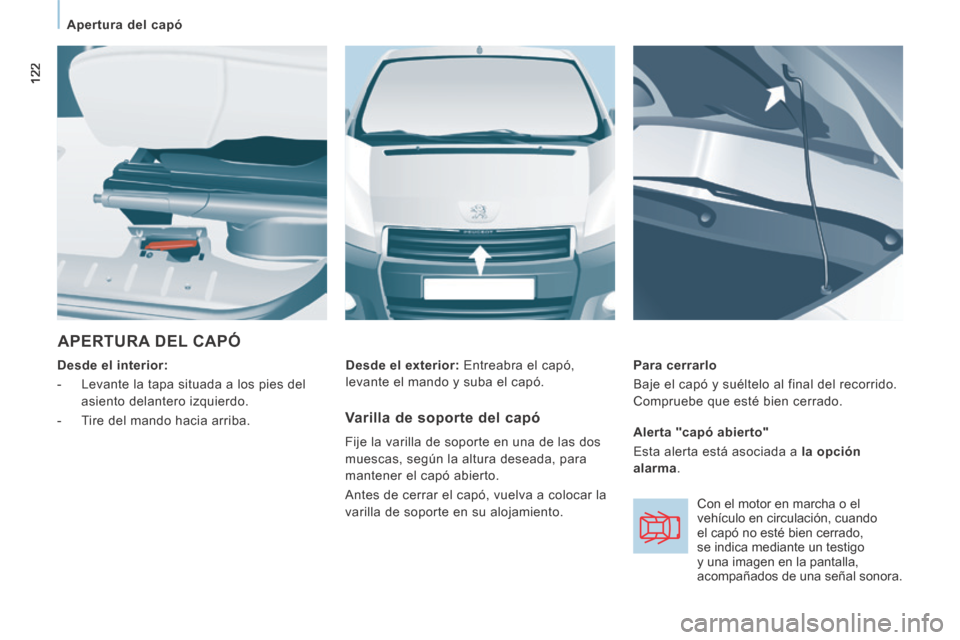

Apertura del capó
APERTURA DEL CAPÓ
Desde el interior:
- Levante la tapa situada a los pies del asiento delantero izquierdo.
- Tire del mando hacia arriba. Para cerrarlo
Baje el capó y suéltelo al final del recorrido.
Compruebe que esté bien cerrado.
Desde el exterior: Entreabra el capó,
levante el mando y suba el capó.
Varilla de soporte del capó
Fije la varilla de soporte en una de las dos
muescas, según la altura deseada, para
mantener el capó abierto.
Antes de cerrar el capó, vuelva a colocar la
varilla de soporte en su alojamiento. Alerta "capó abierto"
Esta alerta está asociada a
la opción
alarma .
Con el motor en marcha o el
vehículo en circulación, cuando
el capó no esté bien cerrado,
se indica mediante un testigo
y una imagen en la pantalla,
acompañados de una señal sonora.

123

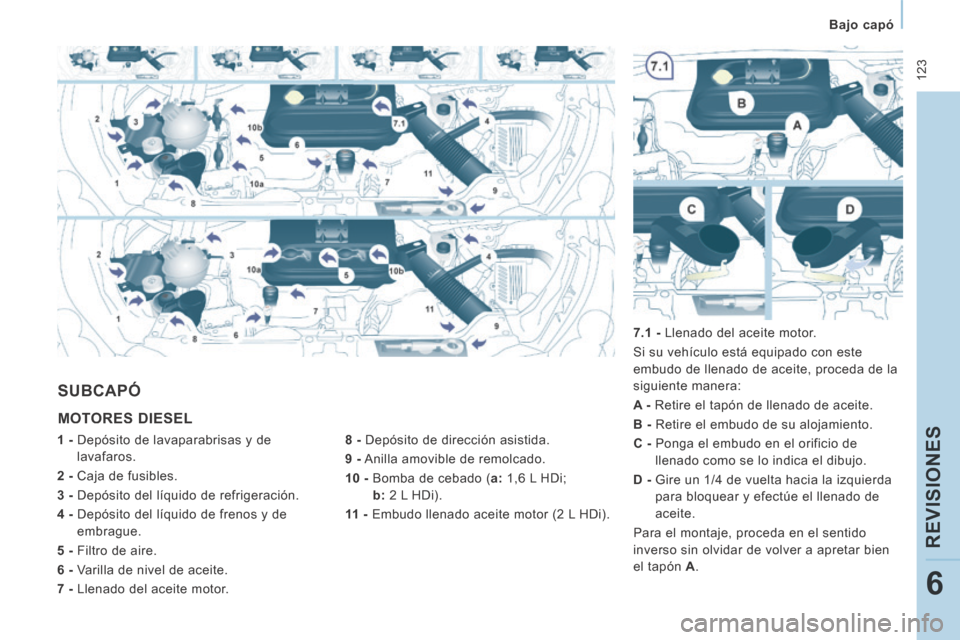

Bajo capó
REVISIONES
6
MOTORES DIESEL
8 - Depósito de dirección asistida.
9 - Anilla amovible de remolcado.
10 - Bomba de cebado ( a : 1,6 L HDi;

b
: 2 L HDi).
11 - Embudo llenado aceite motor (2 L HDi).
SUBCAPÓ
1 - Depósito de lavaparabrisas y de
lavafaros.
2 - Caja de fusibles.
3 - Depósito del líquido de refrigeración.
4 - Depósito del líquido de frenos y de embrague.
5 - Filtro de aire.
6 - Varilla de nivel de aceite.
7 - Llenado del aceite motor. 7.1 - Llenado del aceite motor.
Si su vehículo está equipado con este
embudo de llenado de aceite, proceda de la
siguiente manera:
A -
Retire el tapón de llenado de aceite.
B - Retire el embudo de su alojamiento.
C - Ponga el embudo en el orificio de llenado como se lo indica el dibujo.
D - Gire un 1/4 de vuelta hacia la izquierda para bloquear y efectúe el llenado de
aceite.
Para el montaje, proceda en el sentido
inverso sin olvidar de volver a apretar bien
el tapón A .

124

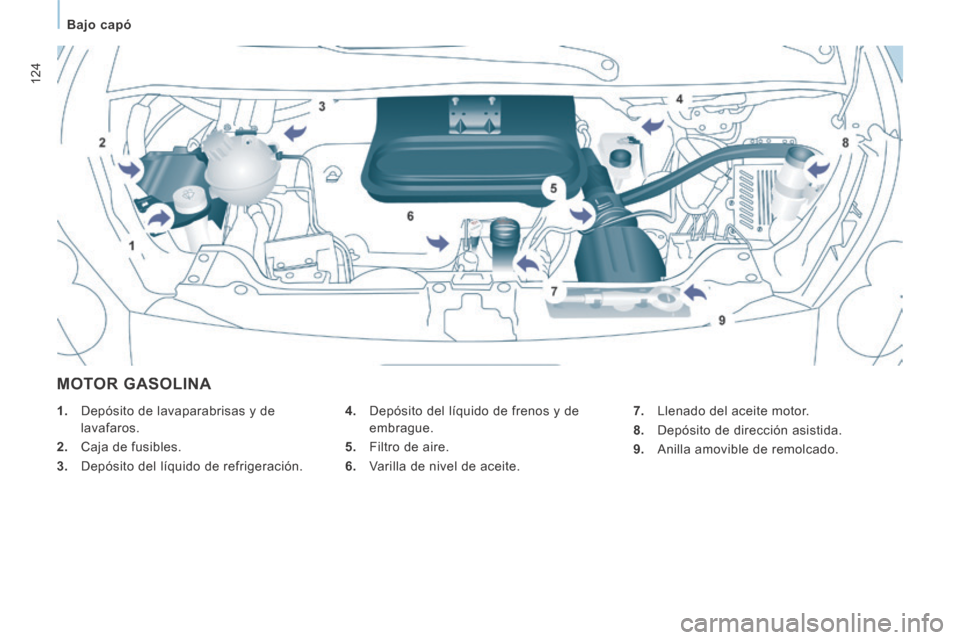

Bajo capó
MOTOR GASOLINA
4. Depósito del líquido de frenos y de embrague.
5. Filtro de aire.
6. Varilla de nivel de aceite.
1. Depósito de lavaparabrisas y de
lavafaros.
2. Caja de fusibles.
3. Depósito del líquido de refrigeración. 7. Llenado del aceite motor.
8. Depósito de dirección asistida.
9. Anilla amovible de remolcado.

125

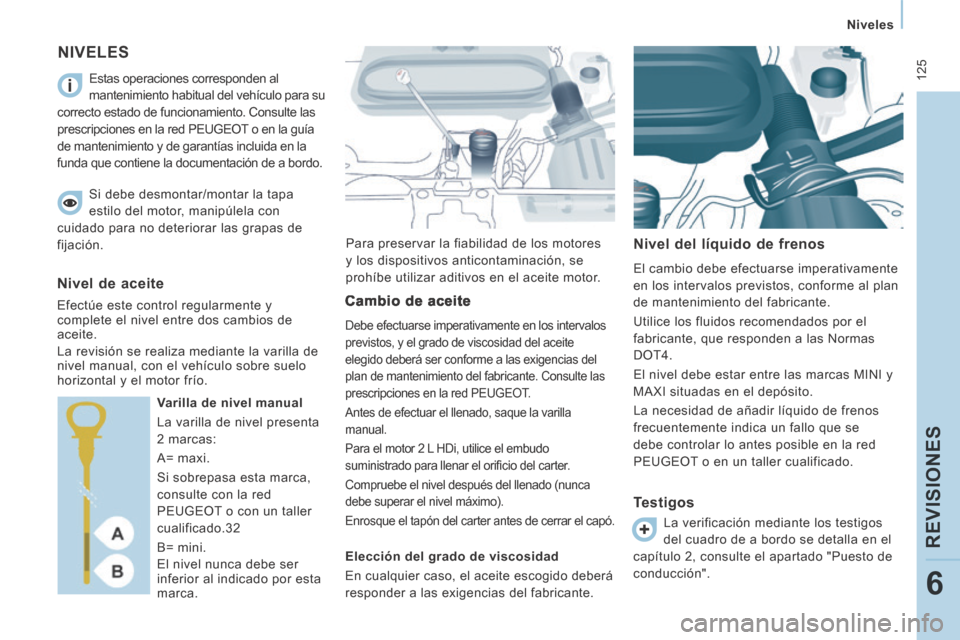

Niveles
REVISIONES
6
NIVELES
Para preservar la fiabilidad de los motores
y los dispositivos anticontaminación, se
prohíbe utilizar aditivos en el aceite motor. Nivel del líquido de frenos
El cambio debe efectuarse imperativamente
en los intervalos previstos, conforme al plan
de mantenimiento del fabricante.
Utilice los fluidos recomendados por el
fabricante, que responden a las Normas
DOT4.
El nivel debe estar entre las marcas MINI y
MAXI situadas en el depósito.
La necesidad de añadir líquido de frenos
frecuentemente indica un fallo que se
debe controlar lo antes posible en la red
PEUGEOT o en un taller cualificado.
Estas operaciones corresponden al
mantenimiento habitual del vehículo para su
correcto estado de funcionamiento. Consulte las
prescripciones en la red PEUGEOT o en la guía
de mantenimiento y de garantías incluida en la
funda que contiene la documentación de a bordo.
Si debe desmontar/montar la tapa
estilo del motor, manipúlela con
cuidado para no deteriorar las grapas de
fijación. Nivel de aceite
Efectúe este control regularmente y
complete el nivel entre dos cambios de
aceite.
La revisión se realiza mediante la varilla de
nivel manual, con el vehículo sobre suelo
horizontal y el motor frío.
Varilla de nivel manual
La varilla de nivel presenta
2 marcas:
A= maxi.
Si sobrepasa esta marca,
consulte con la red
PEUGEOT o con un taller
cualificado.32
B= mini.
El nivel nunca debe ser
inferior al indicado por esta
marca. Cambio de aceite
Debe efectuarse imperativamente en los intervalos
previstos, y el grado de viscosidad del aceite
elegido deberá ser conforme a las exigencias del
plan de mantenimiento del fabricante. Consulte las
prescripciones en la red PEUGEOT.
Antes de efectuar el llenado, saque la varilla
manual.
Para el motor 2 L HDi, utilice el embudo
suministrado para llenar el orifi cio del carter.
Compruebe el nivel después del llenado (nunca
debe superar el nivel máximo).
Enrosque el tapón del carter antes de cerrar el capó.
Elección del grado de viscosidad
En cualquier caso, el aceite escogido deberá
responder a las exigencias del fabricante.
Testigos
La verificación mediante los testigos
del cuadro de a bordo se detalla en el
capítulo 2, consulte el apartado "Puesto de
conducción".

126

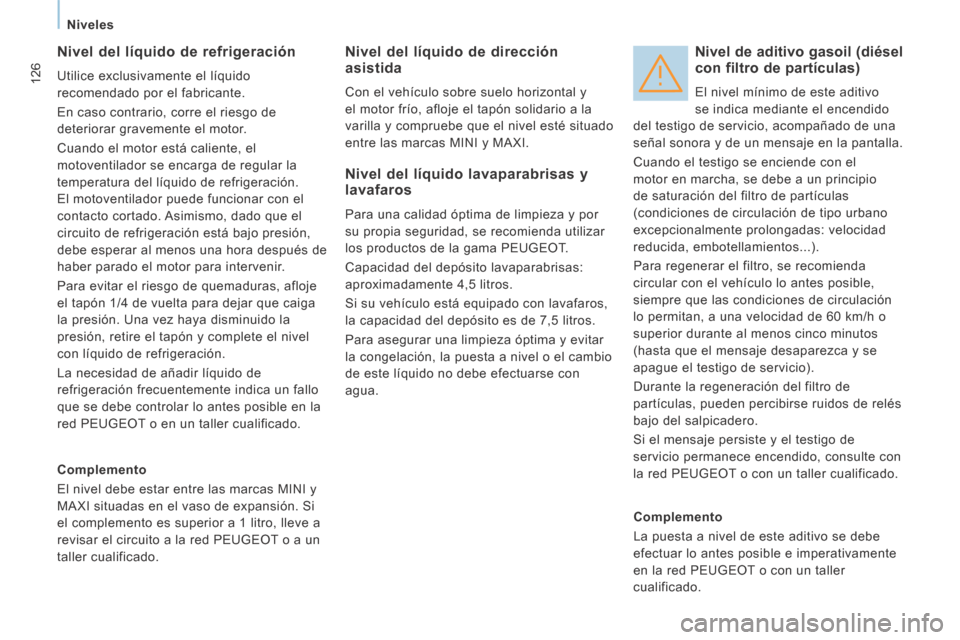

Niveles
Nivel del líquido de refrigeración
Utilice exclusivamente el líquido
recomendado por el fabricante.
En caso contrario, corre el riesgo de
deteriorar gravemente el motor.
Cuando el motor está caliente, el
motoventilador se encarga de regular la
temperatura del líquido de refrigeración.
El motoventilador puede funcionar con el
contacto cortado. Asimismo, dado que el
circuito de refrigeración está bajo presión,
debe esperar al menos una hora después de
haber parado el motor para intervenir.
Para evitar el riesgo de quemaduras, afloje
el tapón 1/4 de vuelta para dejar que caiga
la presión. Una vez haya disminuido la
presión, retire el tapón y complete el nivel
con líquido de refrigeración.
La necesidad de añadir líquido de
refrigeración frecuentemente indica un fallo
que se debe controlar lo antes posible en la
red PEUGEOT o en un taller cualificado.
Nivel del líquido de dirección asistida
Con el vehículo sobre suelo horizontal y
el motor frío, afloje el tapón solidario a la
varilla y compruebe que el nivel esté situado
entre las marcas MINI y MAXI.
Nivel de aditivo gasoil (diésel con filtro de partículas)
El nivel mínimo de este aditivo
se indica mediante el encendido
del testigo de servicio, acompañado de una
señal sonora y de un mensaje en la pantalla.
Cuando el testigo se enciende con el
motor en marcha, se debe a un principio
de saturación del filtro de partículas
(condiciones de circulación de tipo urbano
excepcionalmente prolongadas: velocidad
reducida, embotellamientos...).
Para regenerar el filtro, se recomienda
circular con el vehículo lo antes posible,
siempre que las condiciones de circulación
lo permitan, a una velocidad de 60 km/h o
superior durante al menos cinco minutos
(hasta que el mensaje desaparezca y se
apague el testigo de servicio).
Durante la regeneración del filtro de
partículas, pueden percibirse ruidos de relés
bajo del salpicadero.
Si el mensaje persiste y el testigo de
servicio permanece encendido, consulte con
la red PEUGEOT o con un taller cualificado.
Complemento
El nivel debe estar entre las marcas MINI y
MAXI situadas en el vaso de expansión. Si
el complemento es superior a 1 litro, lleve a
revisar el circuito a la red PEUGEOT o a un
taller cualificado.
Nivel del líquido lavaparabrisas y lavafaros
Para una calidad óptima de limpieza y por
su propia seguridad, se recomienda utilizar
los productos de la gama PEUGEOT.
Capacidad del depósito lavaparabrisas:
aproximadamente 4,5 litros.
Si su vehículo está equipado con lavafaros,
la capacidad del depósito es de 7,5 litros.
Para asegurar una limpieza óptima y evitar
la congelación, la puesta a nivel o el cambio
de este líquido no debe efectuarse con
agua.
Complemento
La puesta a nivel de este aditivo se debe
efectuar lo antes posible e imperativamente
en la red PEUGEOT o con un taller
cualificado.

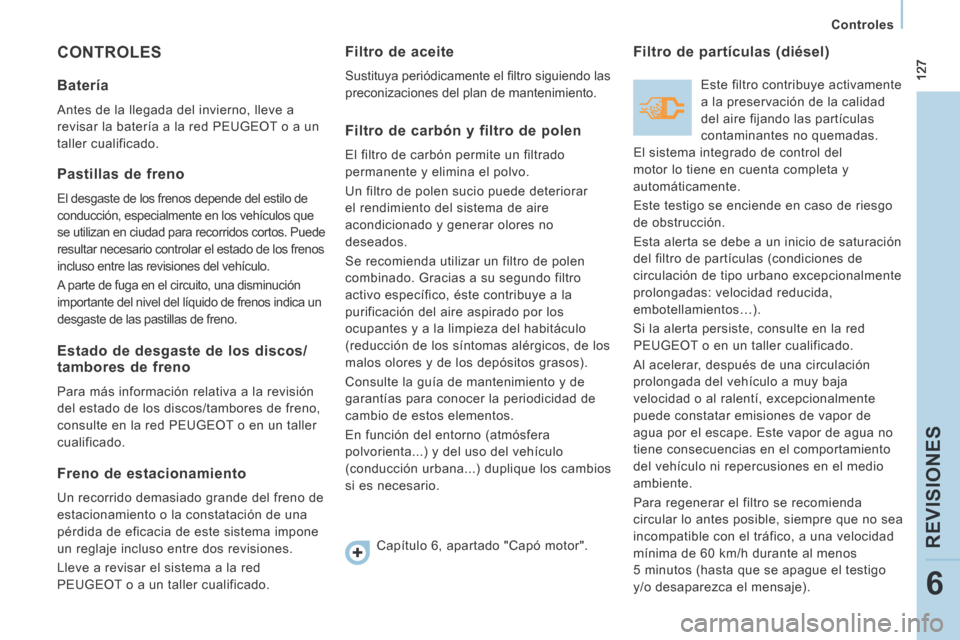

127
Controles
REVISIONES
6
CONTROLES
Batería
Antes de la llegada del invierno, lleve a
revisar la batería a la red PEUGEOT o a un
taller cualificado.
Pastillas de freno
El desgaste de los frenos depende del estilo de
conducción, especialmente en los vehículos que
se utilizan en ciudad para recorridos cortos. Puede
resultar necesario controlar el estado de los frenos
incluso entre las revisiones del vehículo.
A parte de fuga en el circuito, una disminución
importante del nivel del líquido de frenos indica un
desgaste de las pastillas de freno.
Estado de desgaste de los discos/tambores de freno
Para más información relativa a la revisión
del estado de los discos/tambores de freno,
consulte en la red PEUGEOT o en un taller
cualificado.
Freno de estacionamiento
Un recorrido demasiado grande del freno de
estacionamiento o la constatación de una
pérdida de eficacia de este sistema impone
un reglaje incluso entre dos revisiones.
Lleve a revisar el sistema a la red
PEUGEOT o a un taller cualificado.
Filtro de aceite
Sustituya periódicamente el fi ltro siguiendo las
preconizaciones del plan de mantenimiento.
Filtro de carbón y filtro de polen
El filtro de carbón permite un filtrado
permanente y elimina el polvo.
Un filtro de polen sucio puede deteriorar
el rendimiento del sistema de aire
acondicionado y generar olores no
deseados.
Se recomienda utilizar un filtro de polen
combinado. Gracias a su segundo filtro
activo específico, éste contribuye a la
purificación del aire aspirado por los
ocupantes y a la limpieza del habitáculo
(reducción de los síntomas alérgicos, de los
malos olores y de los depósitos grasos).
Consulte la guía de mantenimiento y de
garantías para conocer la periodicidad de
cambio de estos elementos.
En función del entorno (atmósfera
polvorienta...) y del uso del vehículo
(conducción urbana...) duplique los cambios
si es necesario.
Filtro de partículas (diésel)
Este filtro contribuye activamente
a la preservación de la calidad
del aire fijando las partículas
contaminantes no quemadas.
El sistema integrado de control del
motor lo tiene en cuenta completa y
automáticamente.
Este testigo se enciende en caso de riesgo
de obstrucción.
Esta alerta se debe a un inicio de saturación
del filtro de partículas (condiciones de
circulación de tipo urbano excepcionalmente
prolongadas: velocidad reducida,
embotellamientos…).
Si la alerta persiste, consulte en la red
PEUGEOT o en un taller cualificado.
Al acelerar, después de una circulación
prolongada del vehículo a muy baja
velocidad o al ralentí, excepcionalmente
puede constatar emisiones de vapor de
agua por el escape. Este vapor de agua no
tiene consecuencias en el comportamiento
del vehículo ni repercusiones en el medio
ambiente.
Para regenerar el filtro se recomienda
circular lo antes posible, siempre que no sea
incompatible con el tráfico, a una velocidad
mínima de 60 km/h durante al menos
5 minutos (hasta que se apague el testigo
y/o desaparezca el mensaje).
Capítulo 6, apartado "Capó motor".

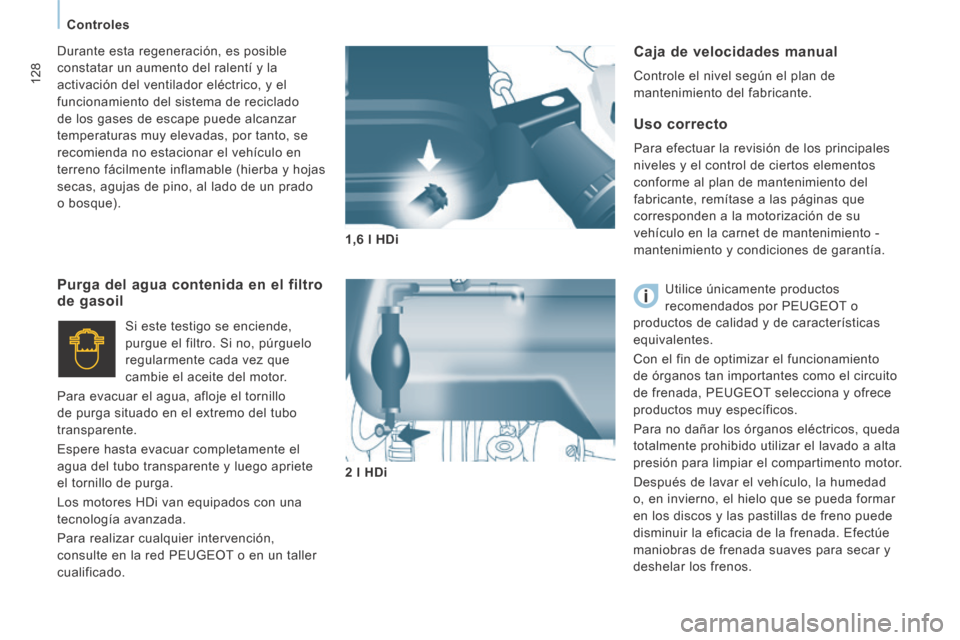

128
Controles
Caja de velocidades manual
Controle el nivel según el plan de
mantenimiento del fabricante.
Uso correcto
Para efectuar la revisión de los principales
niveles y el control de ciertos elementos
conforme al plan de mantenimiento del
fabricante, remítase a las páginas que
corresponden a la motorización de su
vehículo en la carnet de mantenimiento -
mantenimiento y condiciones de garantía. Utilice únicamente productos
recomendados por PEUGEOT o
productos de calidad y de características
equivalentes.
Con el fin de optimizar el funcionamiento
de órganos tan importantes como el circuito
de frenada, PEUGEOT selecciona y ofrece
productos muy específicos.
Para no dañar los órganos eléctricos, queda
totalmente prohibido utilizar el lavado a alta
presión para limpiar el compartimento motor.
Después de lavar el vehículo, la humedad
o, en invierno, el hielo que se pueda formar
en los discos y las pastillas de freno puede
disminuir la eficacia de la frenada. Efectúe
maniobras de frenada suaves para secar y
deshelar los frenos.
1,6 l HDi

2 l HDi
Purga del agua contenida en el filtro de gasoil
Si este testigo se enciende,
purgue el filtro. Si no, púrguelo
regularmente cada vez que
cambie el aceite del motor.
Para evacuar el agua, afloje el tornillo
de purga situado en el extremo del tubo
transparente.
Espere hasta evacuar completamente el
agua del tubo transparente y luego apriete
el tornillo de purga.
Los motores HDi van equipados con una
tecnología avanzada.
Para realizar cualquier intervención,
consulte en la red PEUGEOT o en un taller
cualificado. Durante esta regeneración, es posible
constatar un aumento del ralentí y la
activación del ventilador eléctrico, y el
funcionamiento del sistema de reciclado
de los gases de escape puede alcanzar
temperaturas muy elevadas, por tanto, se
recomienda no estacionar el vehículo en
terreno fácilmente inflamable (hierba y hojas
secas, agujas de pino, al lado de un prado
o bosque).
