Peugeot Expert Tepee 2014 Manual del propietario (in Spanish)

139
Cambiar una rueda
AYUDA RÁPIDA
7

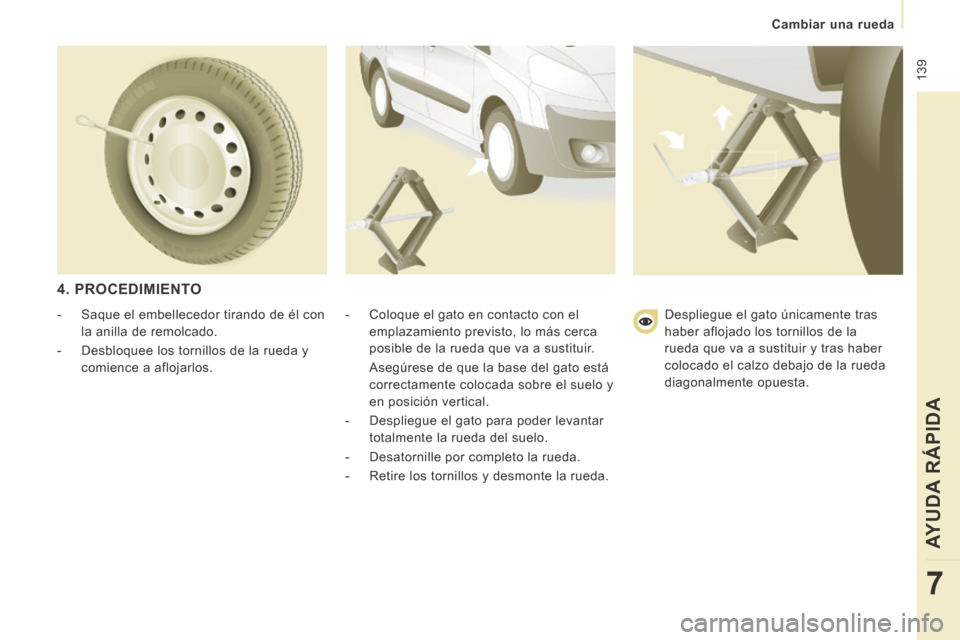

4. PROCEDIMIENTO
- Coloque el gato en contacto con el emplazamiento previsto, lo más cerca
posible de la rueda que va a sustituir.
Asegúrese de que la base del gato está correctamente colocada sobre el suelo y
en posición vertical.
- Despliegue el gato para poder levantar totalmente la rueda del suelo.
- Desatornille por completo la rueda.
- Retire los tornillos y desmonte la rueda.
- Saque el embellecedor tirando de él con
la anilla de remolcado.
- Desbloquee los tornillos de la rueda y comience a aflojarlos. Despliegue el gato únicamente tras
haber aflojado los tornillos de la
rueda que va a sustituir y tras haber
colocado el calzo debajo de la rueda
diagonalmente opuesta.

140

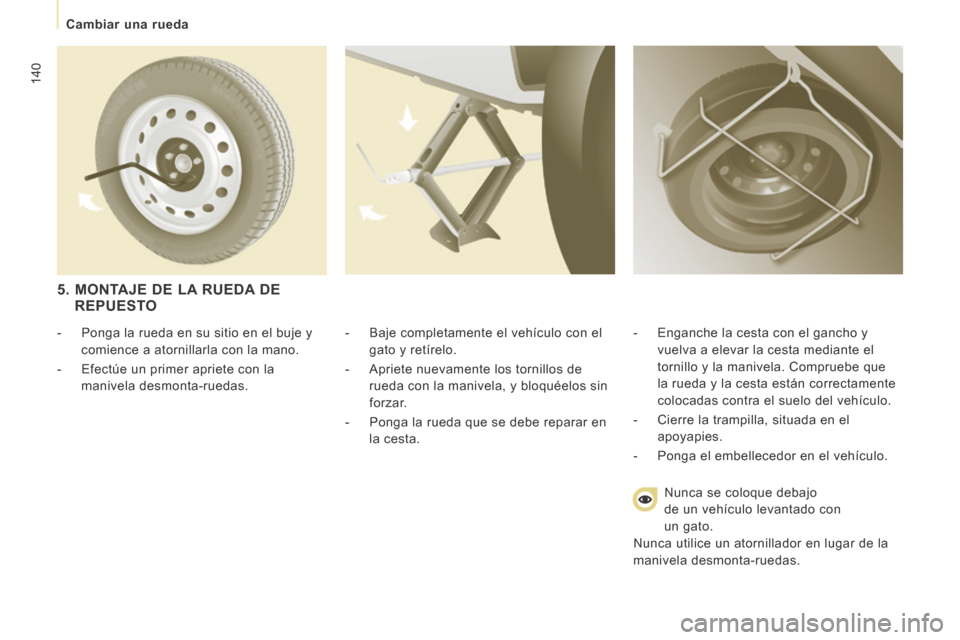

Cambiar una rueda
- Baje completamente el vehículo con el gato y retírelo.
- Apriete nuevamente los tornillos de rueda con la manivela, y bloquéelos sin
forzar.
- Ponga la rueda que se debe reparar en la cesta. - Enganche la cesta con el gancho y
vuelva a elevar la cesta mediante el
tornillo y la manivela. Compruebe que
la rueda y la cesta están correctamente
colocadas contra el suelo del vehículo.
- Cierre la trampilla, situada en el apoyapies.
- Ponga el embellecedor en el vehículo.
Nunca se coloque debajo
de un vehículo levantado con
un gato.
Nunca utilice un atornillador en lugar de la
manivela desmonta-ruedas.
5. MONTAJE DE LA RUEDA DE REPUESTO
- Ponga la rueda en su sitio en el buje y comience a atornillarla con la mano.
- Efectúe un primer apriete con la manivela desmonta-ruedas.

141
Rejilla antinieve
AYUDA RÁPIDA
7

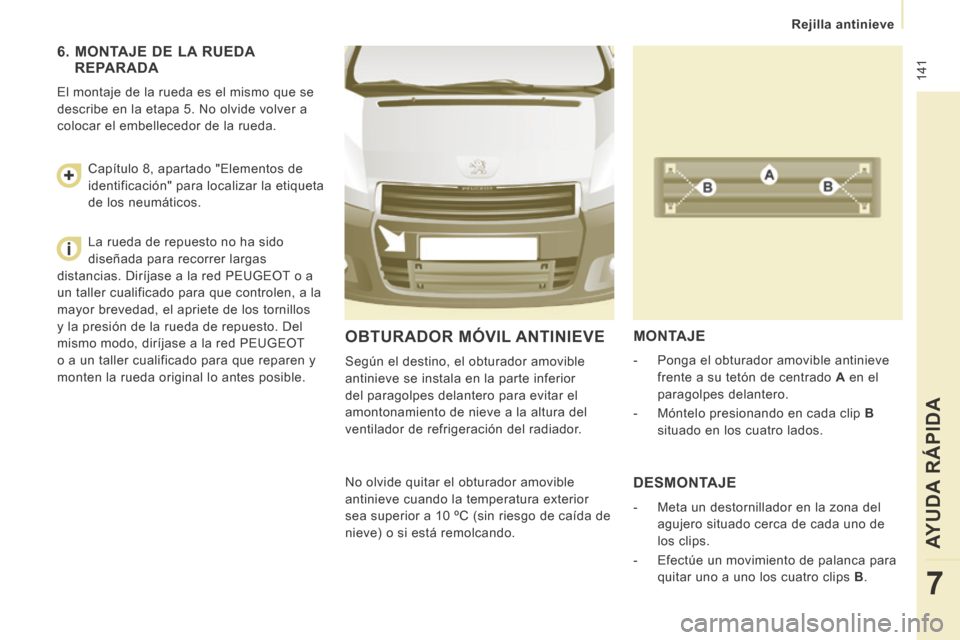

OBTURADOR MÓVIL ANTINIEVE
Según el destino, el obturador amovible
antinieve se instala en la parte inferior
del paragolpes delantero para evitar el
amontonamiento de nieve a la altura del
ventilador de refrigeración del radiador.
MONTAJE
- Ponga el obturador amovible antinieve frente a su tetón de centrado A en el
paragolpes delantero.
- Móntelo presionando en cada clip B
situado en los cuatro lados.
No olvide quitar el obturador amovible
antinieve cuando la temperatura exterior
sea superior a 10 ºC (sin riesgo de caída de
nieve) o si está remolcando.
DESMONTAJE
- Meta un destornillador en la zona del agujero situado cerca de cada uno de
los clips.
- Efectúe un movimiento de palanca para quitar uno a uno los cuatro clips B .
6. MONTAJE DE LA RUEDA REPARADA
El montaje de la rueda es el mismo que se
describe en la etapa 5. No olvide volver a
colocar el embellecedor de la rueda.
Capítulo 8, apartado "Elementos de
identificación" para localizar la etiqueta
de los neumáticos.
La rueda de repuesto no ha sido
diseñada para recorrer largas
distancias. Diríjase a la red PEUGEOT o a
un taller cualificado para que controlen, a la
mayor brevedad, el apriete de los tornillos
y la presión de la rueda de repuesto. Del
mismo modo, diríjase a la red PEUGEOT
o a un taller cualificado para que reparen y
monten la rueda original lo antes posible.

142

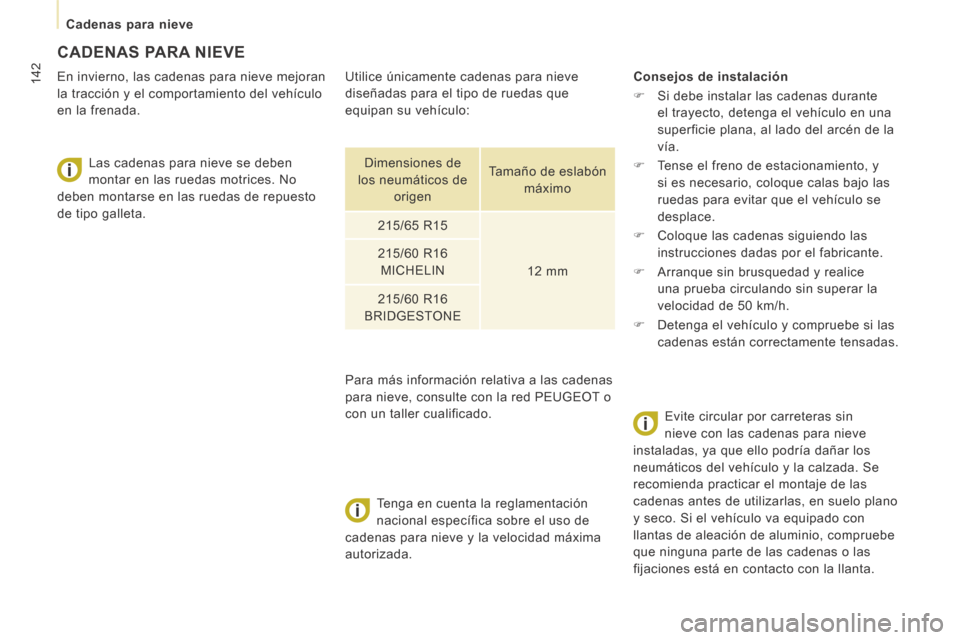

Cadenas para nieve
CADENAS PARA NIEVE
En invierno, las cadenas para nieve mejoran
la tracción y el comportamiento del vehículo
en la frenada. Las cadenas para nieve se deben
montar en las ruedas motrices. No
deben montarse en las ruedas de repuesto
de tipo galleta.
Tenga en cuenta la reglamentación
nacional específica sobre el uso de
cadenas para nieve y la velocidad máxima
autorizada. Consejos de instalación

Si debe instalar las cadenas durante
el trayecto, detenga el vehículo en una
superficie plana, al lado del arcén de la
vía.
 Tense el freno de estacionamiento, y
si es necesario, coloque calas bajo las
ruedas para evitar que el vehículo se
desplace.
 Coloque las cadenas siguiendo las
instrucciones dadas por el fabricante.
 Arranque sin brusquedad y realice
una prueba circulando sin superar la
velocidad de 50 km/h.
 Detenga el vehículo y compruebe si las
cadenas están correctamente tensadas.
Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría dañar los
neumáticos del vehículo y la calzada. Se
recomienda practicar el montaje de las
cadenas antes de utilizarlas, en suelo plano
y seco. Si el vehículo va equipado con
llantas de aleación de aluminio, compruebe
que ninguna parte de las cadenas o las
fijaciones está en contacto con la llanta.
Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas que
equipan su vehículo:
Para más información relativa a las cadenas
para nieve, consulte con la red PEUGEOT o
con un taller cualificado. Dimensiones de
los neumáticos de origen Tamaño de eslabón
máximo
215/65 R15
12 mm
215/60 R16
MICHELIN
215/60 R16
BRIDGESTONE

143
Cambiar una lámpara
AYUDA RÁPIDA
7

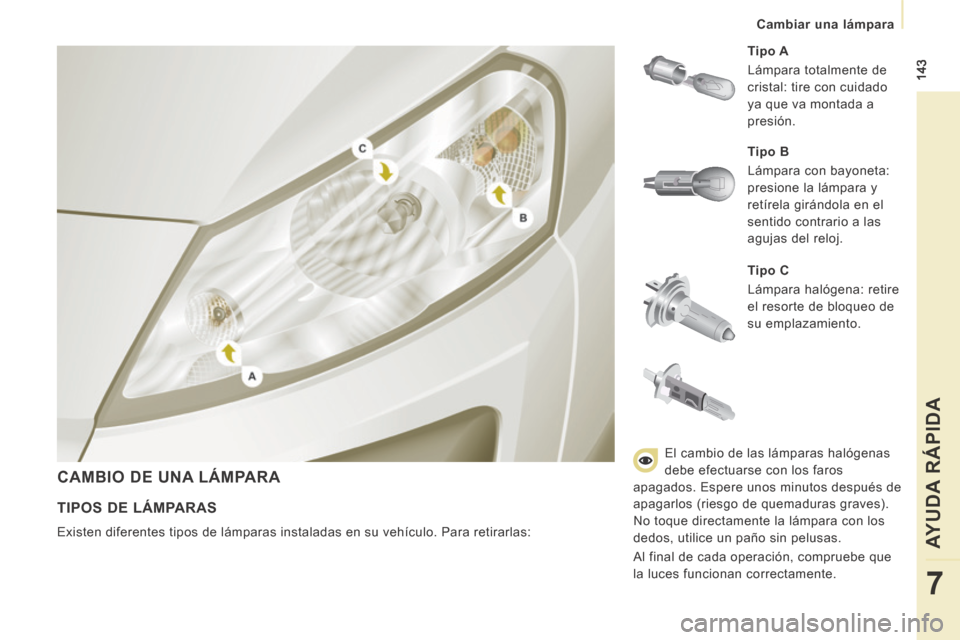

CAMBIO DE UNA LÁMPARA
Tipo C
Lámpara halógena: retire
el resorte de bloqueo de
su emplazamiento. Tipo A
Lámpara totalmente de
cristal: tire con cuidado
ya que va montada a
presión.
TIPOS DE LÁMPARAS
Existen diferentes tipos de lámparas instaladas en su vehículo. Pa\
ra retirarlas: Tipo B

Lámpara con bayoneta:
presione la lámpara y
retírela girándola en el
sentido contrario a las
agujas del reloj.
El cambio de las lámparas halógenas
debe efectuarse con los faros
apagados. Espere unos minutos después de
apagarlos (riesgo de quemaduras graves).
No toque directamente la lámpara con los
dedos, utilice un paño sin pelusas.
Al final de cada operación, compruebe que
la luces funcionan correctamente.

144
Cambiar una lámpara
3. Indicadores de dirección
Tipo B , PY21W - 21W (ámbar)
- Gire el portalámparas un cuarto de vuelta, en sentido contrario a las
agujas del reloj.
- Extraiga la lámpara empujando ligeramente encima y girando en
sentido contrario a las agujas del
reloj.
- Sustituya la lámpara.
- Compruebe la correcta colocación de
la tapa sobre todo su perímetro para
asegurar la estanqueidad. LUCES DELANTERAS
Abra el capó motor. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido contrario
para volver a colocar cada lámpara.
1. Luces de cruce/Luces de carretera
Tipo C , H4 - 55W
- Retire la tapa central tirando de la lengüeta de goma blanda.
- Desconecte el conector eléctrico.
- Suelte el resorte de bloqueo.
- Sustituya la lámpara teniendo sumo cuidado de que la parte metálica coincida
con las ranuras presentes en el piloto. 2. Luces de posición

Tipo A , W5W - 5W
- Quite la tapa tirando de la lengüeta de goma blanda.
- Extraiga el portalámparas montado a presión tirando del conector.
- Sustituya la lámpara.
- Compruebe la correcta colocación de la tapa sobre todo su perímetro para
asegurar la estanqueidad. 4. Faros antiniebla

Tipo C , H1 - 55W
Consulte en la red PEUGEOT o en un taller
cualificado.

145
Cambiar una lámpara
AYUDA RÁPIDA
7
REPETIDOR LATERAL DE INDICADOR DE DIRECCIÓN
Tipo A , WY5W (ámbar)
- Empuje el repetidor hacia atrás y retírelo.
- Sujete el conector y gire el portalámparas un cuarto de vuelta hacia la izquierda.
- Gire la lámpara un cuarto de vuelta hacia la izquierda y sustitúyala.
- Durante el montaje, introduzca el repetidor hacia atrás y luego traígalo
hacia delante. Delante/Detrás

Las lámparas de color ámbar (indicadores
de dirección y repetidores laterales)
se deben sustituir por lámparas de
características y colores idénticos. LUCES DE TECHO
Tipo A , 12V5W - 5W
- Suelte el plástico transparente insertando un destornillador en las
ranuras de cada lado de la luz de techo.
- Tire de la lámpara y sustitúyala.
- Fije el plástico transparente en su emplazamiento y asegúrese de que
queda bloqueado.
Lavado alta presión
Al utilizar este tipo de lavado en
manchas persistentes, no insista en
los faros, las luces ni en su contorno para
evitar el deterioro del barniz y la junta de
estanqueidad.

146
Cambiar una lámpara
LUCES TRASERAS
Para más información relativa a las lámparas,
remítase a los "Tipos de lámparas". - Localice la lámpara defectuosa y a
continuación abra las puertas traseras
180º. Capítulo 2, apartado "Puertas".
- Retire las dos tuercas de fijación.
Desde el exterior, tire del bloque transparente.
- Sujetando el piloto, desconecte el conector eléctrico. - Separe las 8 lengüetas y extraiga el
portalámparas.
- Quite la lámpara defectuosa pulsando ligeramente encima y girando en sentido
contrario a las agujas de un reloj.
- Sustituya la lámpara.
1. Luces de stop/luces de posición

Tipo B , P21/5W - 21/5W
2. Indicadores de dirección
Tipo B , PY21W - 21W (ámbar)
3. Luces de marcha atrás
Tipo B , P21W - 21W
4. Luces antiniebla
Tipo B , P21W - 21W En el montaje, coloque correctamente:
- las 8 lengüetas,
- las dos tuercas blancas en los dos
agujeros de goma para mantener la
estanqueidad del piloto,
- el cable de alimentación para no dejarlo enganchado.

147
Cambiar una lámpara
AYUDA RÁPIDA
7
TERCERA LUZ DE FRENO
Tipo A , W5W - 5W Tipo B , P21W - 21W
LUCES DE MATRÍCULA
Tipo A , W5W - 5W
Con portón trasero
- Separe el plástico transparente con un
destornillador, en el punto indicado por
la flecha.
- Sustituya la lámpara.
- Vuelva a colocar el plástico transparente y presiónelo.
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Quite la tapa de plástico.
- Gire el portalámparas un cuarto de vuelta en sentido contrario a las agujas
de un reloj.
- Sustituya la lámpara. Luz situada en el exterior (puertas batientes)
- Afloje los dos tornillos sirviéndose de un
destornillador Torx
TM con cabeza de 20.
- Retire la luz.
- Sustituya la lámpara. Luz situada en el interior (portón trasero)
- Afloje los dos tornillos sirviéndose de un
destornillador Torx
TM con cabeza de 20.
- Retire el protector de plástico.
- Retire el portalámparas separando las dos lengüetas.
- Retire la lámpara defectuosa presionando ligeramente sobre ella
y girándola en sentido contrario a las
agujas del reloj.
- Sustituya la lámpara.

148
Cambiar un fusible
CAMBIO DE UN FUSIBLE
Las tres cajas de fusibles están situadas:
- en el salpicadero, en el lado derecho (detrás del portaobjetos, plegable),
- en el habitáculo (compartimento de la batería),
- en el compartimento motor.
Desmontaje y montaje de un fusible
Antes de sustituir un fusible, es necesario
conocer la causa del incidente y
solucionarla.
Sustituya siempre un fusible defectuoso
por otro de la misma intensidad. PEUGEOT declina toda responsabilidad
respecto a los gastos derivados de la
reparación del vehículo o de los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT, y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
adicionales conectados supera los
10 miliamperios.
Las ubicaciones mencionadas corresponden
solo a los fusibles que el usuario puede
cambiar. Para cualquier otra intervención,
acuda a la red PEUGEOT o a un taller
cualificado.
Destinado a los profesionales: para
más información acerca de los fusibles
y relés, consulte la esquemática de los
"Métodos" en la Red.
