PEUGEOT PARTNER 2022 Betriebsanleitungen (in German)

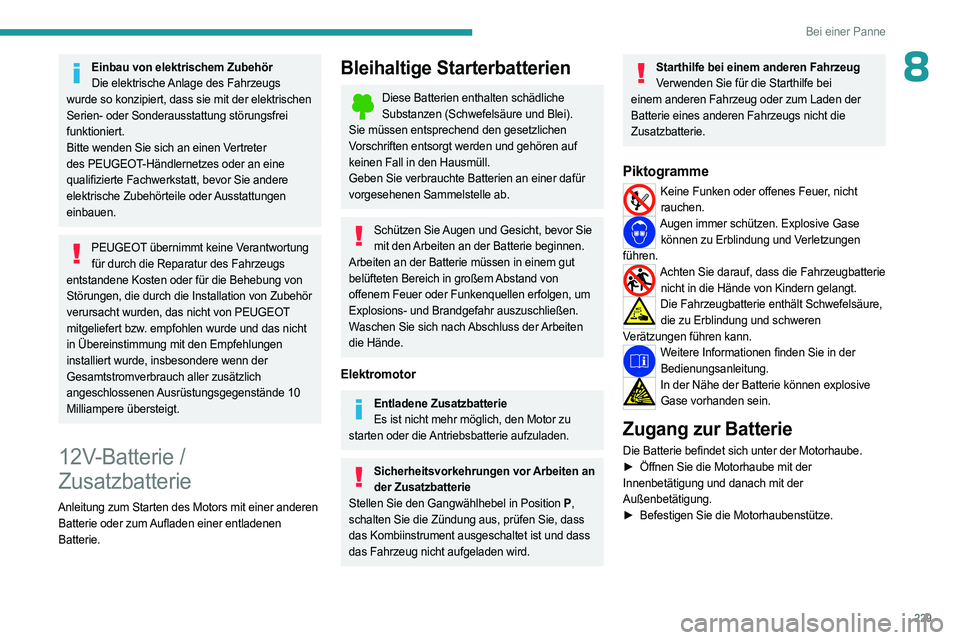

229
Bei einer Panne
8Einbau von elektrischem ZubehörDie elektrische Anlage des Fahrzeugs
wurde so konzipiert, dass sie mit der elektrischen
Serien- oder Sonderausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, bevor Sie andere
elektrische Zubehörteile oder Ausstattungen
einbauen.
PEUGEOT übernimmt keine Verantwortung für durch die Reparatur des Fahrzeugs
entstandene Kosten oder für die Behebung von
Störungen, die durch die Installation von Zubehör
verursacht wurden, das nicht von PEUGEOT
mitgeliefert bzw. empfohlen wurde und das nicht
in Übereinstimmung mit den Empfehlungen
installiert wurde, insbesondere wenn der
Gesamtstromverbrauch aller zusätzlich
angeschlossenen Ausrüstungsgegenstände 10
Milliampere übersteigt.
12V-Batterie /
Zusatzbatterie
Anleitung zum Starten des Motors mit einer anderen
Batterie oder zum Aufladen einer entladenen
Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Elektromotor
Entladene Zusatzbatterie Es ist nicht mehr möglich, den Motor zu
starten oder die Antriebsbatterie aufzuladen.
Sicherheitsvorkehrungen vor Arbeiten an der Zusatzbatterie
Stellen Sie den Gangwählhebel in Position
P,
schalten Sie die Zündung aus, prüfen Sie, dass
das Kombiinstrument ausgeschaltet ist und dass
das Fahrzeug nicht aufgeladen wird.
Starthilfe bei einem anderen Fahrzeug Verwenden Sie für die Starthilfe bei
einem anderen Fahrzeug oder zum Laden der
Batterie eines anderen Fahrzeugs nicht die
Zusatzbatterie.
Piktogramme
Keine Funken oder offenes Feuer, nicht rauchen.
Augen immer schützen. Explosive Gase können zu Erblindung und Verletzungen
führen.
Achten Sie darauf, dass die Fahrzeugbatterie nicht in die Hände von Kindern gelangt.
Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblindung und schweren
Verätzungen führen kann.
Weitere Informationen finden Sie in der Bedienungsanleitung.
In der Nähe der Batterie können explosive Gase vorhanden sein.
Zugang zur Batterie
Die Batterie befindet sich unter der Motorhaube.
► Öffnen Sie die Motorhaube mit der
Innenbetätigung und danach mit der
Außenbetätigung.
►

Befestigen Sie die Motorhaubenstütze.

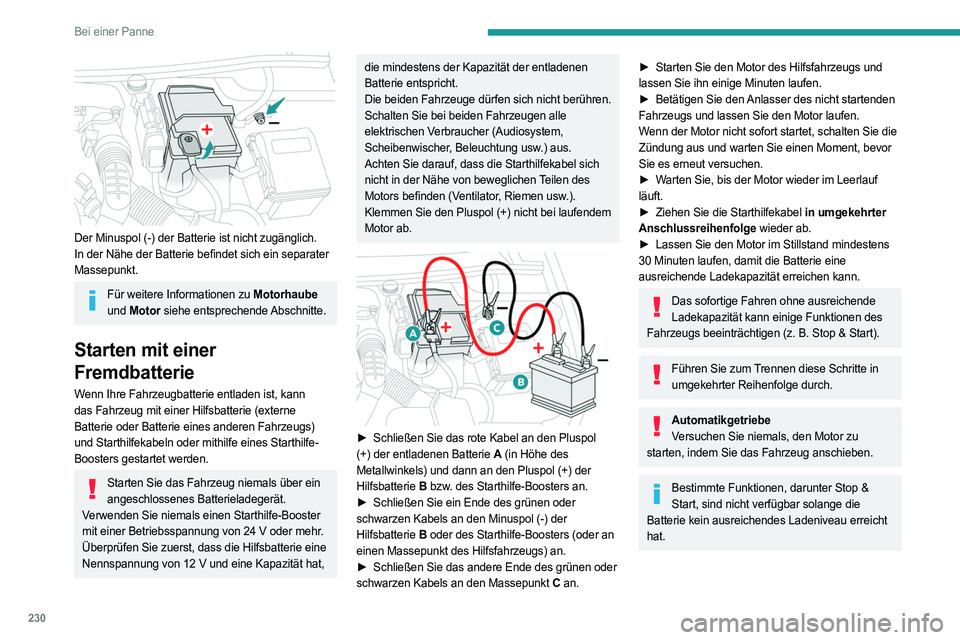

230
Bei einer Panne

Der Minuspol (-) der Batterie ist nicht zugänglich.
In der Nähe der Batterie befindet sich ein separater
Massepunkt.
Für weitere Informationen zu Motorhaube
und Motor siehe entsprechende Abschnitte.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-Booster
mit einer Betriebsspannung von 24
V oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie eine
Nennspannung von 12
V und eine Kapazität hat,
die mindestens der Kapazität der entladenen
Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel sich
nicht in der Nähe von beweglichen Teilen des
Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei laufendem
Motor ab.


► Schließen Sie das rote Kabel an den Pluspol
(+) der entladenen Batterie A (in Höhe des
Metallwinkels) und dann an den Pluspol (+) der
Hilfsbatterie B bzw. des Starthilfe-Boosters an.
►

Schließen Sie ein Ende des grünen oder

schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie B oder des Starthilfe-Boosters (oder an
einen Massepunkt des Hilfsfahrzeugs) an.
►

Schließen Sie das andere Ende des grünen oder

schwarzen Kabels an den Massepunkt C an.
► Starten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
►

Betätigen Sie den
Anlasser des nicht startenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofort startet, schalten Sie die
Zündung aus und warten Sie einen Moment, bevor
Sie es erneut versuchen.
►

W
arten Sie, bis der Motor wieder im Leerlauf
läuft.
►

Ziehen Sie die Starthilfekabel
in umgekehrter
Anschlussreihenfolge wieder ab.
►

Lassen Sie den Motor im Stillstand mindestens

30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Das sofortige Fahren ohne ausreichende Ladekapazität kann einige Funktionen des
Fahrzeugs beeinträchtigen (z.
B. Stop & Start).
Führen Sie zum Trennen diese Schritte in umgekehrter Reihenfolge durch.
AutomatikgetriebeVersuchen Sie niemals, den Motor zu
starten, indem Sie das Fahrzeug anschieben.
Bestimmte Funktionen, darunter Stop & Start, sind nicht verfügbar solange die
Batterie kein ausreichendes Ladeniveau erreicht
hat.

231
Bei einer Panne

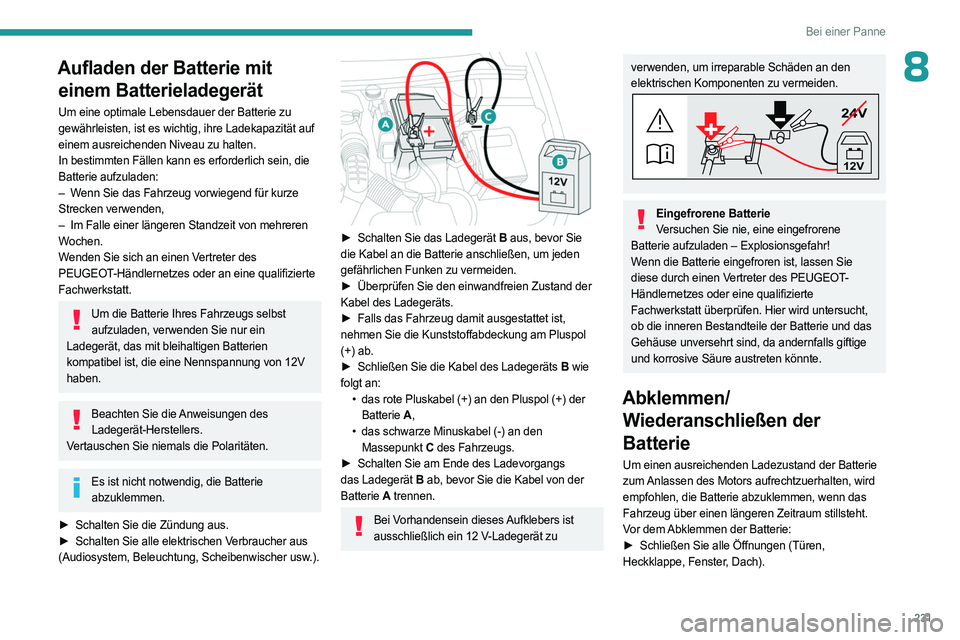

8Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität auf
einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie aufzuladen:
–

W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–

Im Falle einer längeren Standzeit von mehreren

Wochen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von 12V
haben.
Beachten Sie die Anweisungen des Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie abzuklemmen.
►

Schalten Sie die Zündung aus.
►


Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer usw.).


► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der

Kabel des Ladegeräts.
►

Falls das Fahrzeug damit ausgestattet ist,

nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►

Schließen Sie die Kabel des Ladegeräts
B wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der

Batterie A,
•

das schwarze Minuskabel (-) an den

Massepunkt C des Fahrzeugs.
►

Schalten Sie am Ende des Ladevorgangs

das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den
elektrischen Komponenten zu vermeiden.
24V
12V
Eingefrorene BatterieVersuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und das
Gehäuse unversehrt sind, da andernfalls giftige
und korrosive Säure austreten könnte.
Abklemmen/ Wiederanschließen der
Batterie
Um einen ausreichenden Ladezustand der Batterie
zum Anlassen des Motors aufrechtzuerhalten, wird
empfohlen, die Batterie abzuklemmen, wenn das
Fahrzeug über einen längeren Zeitraum stillsteht.
Vor dem Abklemmen der Batterie:
►

Schließen Sie alle Öffnungen (Türen,

Heckklappe, Fenster, Dach).

232
Bei einer Panne

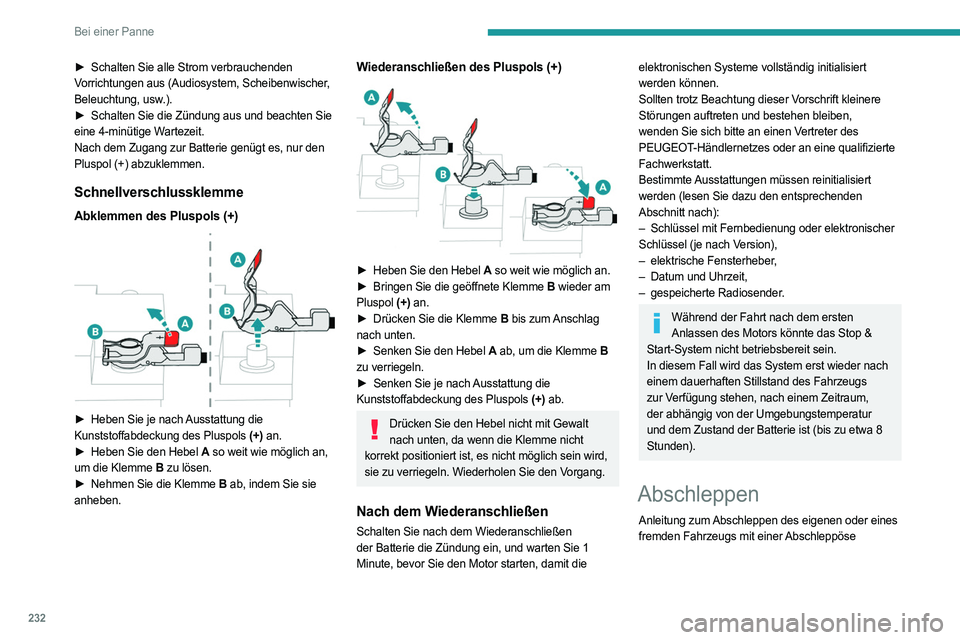

► Schalten Sie alle Strom verbrauchenden
Vorrichtungen aus (Audiosystem, Scheibenwischer,
Beleuchtung, usw.).
►

Schalten Sie die Zündung aus und beachten Sie

eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie genügt es, nur den
Pluspol (+) abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Heben Sie je nach Ausstattung die
Kunststoffabdeckung des Pluspols (+) an.
►

Heben Sie den Hebel
A so weit wie möglich an,
um die Klemme B zu lösen.
►

Nehmen Sie die Klemme
B ab, indem Sie sie
anheben.
Wiederanschließen des Pluspols (+)

► Heben Sie den Hebel A so weit wie möglich an.
► Bringen Sie die geöffnete Klemme B wieder am
Pluspol (+) an.
►

Drücken Sie die Klemme
B bis zum Anschlag
nach unten.
►

Senken Sie den Hebel
A ab, um die Klemme B
zu verriegeln.
►

Senken Sie je nach
Ausstattung die
Kunststoffabdeckung des Pluspols (+) ab.
Drücken Sie den Hebel nicht mit Gewalt nach unten, da wenn die Klemme nicht
korrekt positioniert ist, es nicht möglich sein wird,
sie zu verriegeln. Wiederholen Sie den Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen reinitialisiert
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–

Schlüssel mit Fernbedienung oder elektronischer

Schlüssel (je nach Version),
–

elektrische Fensterheber
,
–

Datum und Uhrzeit,
–


gespeicherte Radiosender
.
Während der Fahrt nach dem ersten Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder nach
einem dauerhaften Stillstand des Fahrzeugs
zur Verfügung stehen, nach einem Zeitraum,
der abhängig von der Umgebungstemperatur
und dem Zustand der Batterie ist (bis zu etwa 8
Stunden).
Abschleppen
Anleitung zum Abschleppen des eigenen oder eines
fremden Fahrzeugs mit einer Abschleppöse

233
Bei einer Panne

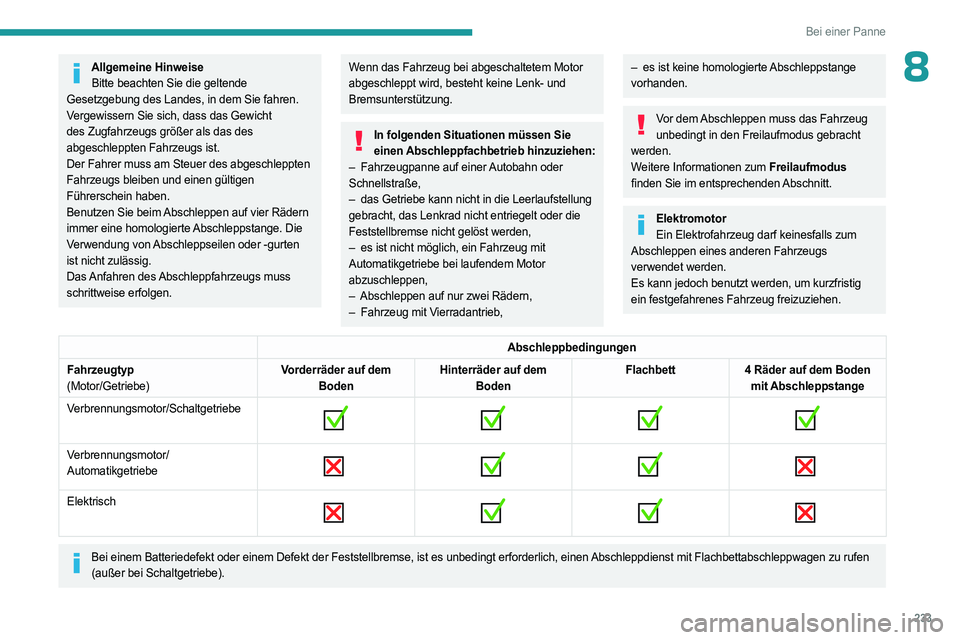

8Allgemeine HinweiseBitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten
Fahrzeugs bleiben und einen gültigen
Führerschein haben.
Benutzen Sie beim Abschleppen auf vier Rädern
immer eine homologierte Abschleppstange. Die
Verwendung von Abschleppseilen oder -gurten
ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.
In folgenden Situationen müssen Sie einen Abschleppfachbetrieb hinzuziehen:
–

Fahrzeugpanne auf einer
Autobahn oder
Schnellstraße,
–

das Getriebe kann nicht in die Leerlaufstellung

gebracht, das Lenkrad nicht entriegelt oder die
Feststellbremse nicht gelöst werden,
–

es ist nicht möglich, ein Fahrzeug mit

Automatikgetriebe bei laufendem Motor
abzuschleppen,
–

Abschleppen auf nur zwei Rädern,
–


Fahrzeug mit V
ierradantrieb,
– es ist keine homologierte Abschleppstange
vorhanden.
Vor dem Abschleppen muss das Fahrzeug unbedingt in den Freilaufmodus gebracht
werden.
Weitere Informationen zum Freilaufmodus
finden Sie im entsprechenden Abschnitt.
Elektromotor Ein Elektrofahrzeug darf keinesfalls zum
Abschleppen eines anderen Fahrzeugs
verwendet werden.
Es kann jedoch benutzt werden, um kurzfristig
ein festgefahrenes Fahrzeug freizuziehen.
Abschleppbedingungen
Fahrzeugtyp
(Motor/Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor/Schaltgetriebe


Verbrennungsmotor/
Automatikgetriebe

Elektrisch

Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es u\
nbedingt erforderlich, einen Abschleppdienst mit Flachbettabschleppwagen zu rufen
(außer bei Schaltgetriebe).

234

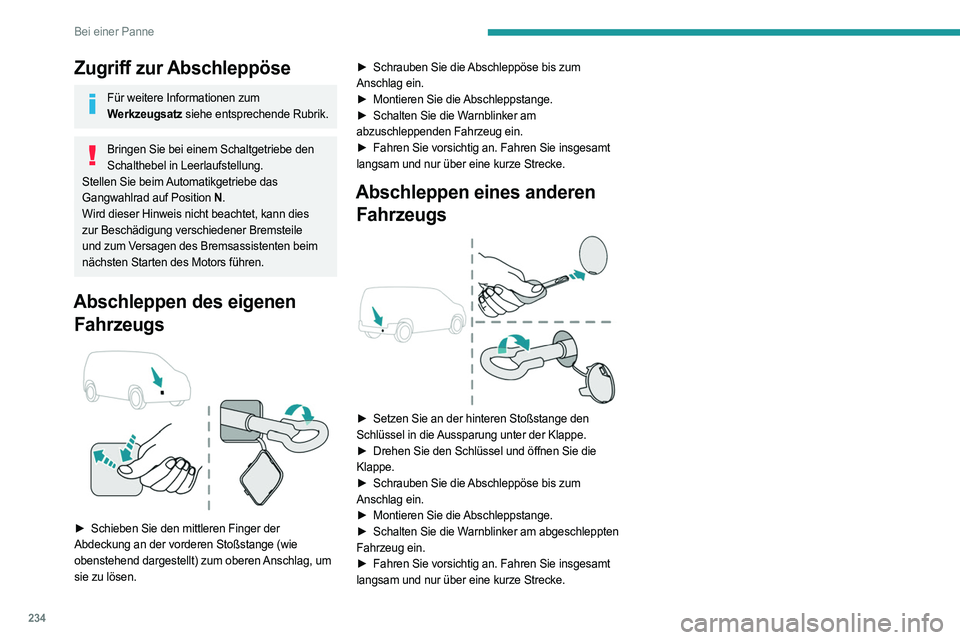

Bei einer Panne
Zugriff zur Abschleppöse
Für weitere Informationen zum
Werkzeugsatz siehe entsprechende Rubrik.
Bringen Sie bei einem Schaltgetriebe den Schalthebel in Leerlaufstellung.
Stellen Sie beim Automatikgetriebe das
Gangwahlrad auf Position N .
Wird dieser Hinweis nicht beachtet, kann dies
zur Beschädigung verschiedener Bremsteile
und zum Versagen des Bremsassistenten beim
nächsten Starten des Motors führen.
Abschleppen des eigenen Fahrzeugs


► Schieben Sie den mittleren Finger der
Abdeckung an der vorderen Stoßstange (wie
obenstehend dargestellt) zum oberen Anschlag, um
sie zu lösen. ►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein.
►
Montieren Sie die
Abschleppstange.
►
Schalten Sie die W
arnblinker am
abzuschleppenden Fahrzeug ein.
►
Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.
Abschleppen eines anderen Fahrzeugs


► Setzen Sie an der hinteren Stoßstange den
Schlüssel in die Aussparung unter der Klappe.
►

Drehen Sie den Schlüssel und öffnen Sie die

Klappe.
►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein.
►

Montieren Sie die
Abschleppstange.
►

Schalten Sie die W
arnblinker am abgeschleppten
Fahrzeug ein.
►

Fahren Sie vorsichtig an. Fahren Sie insgesamt

langsam und nur über eine kurze Strecke.

235

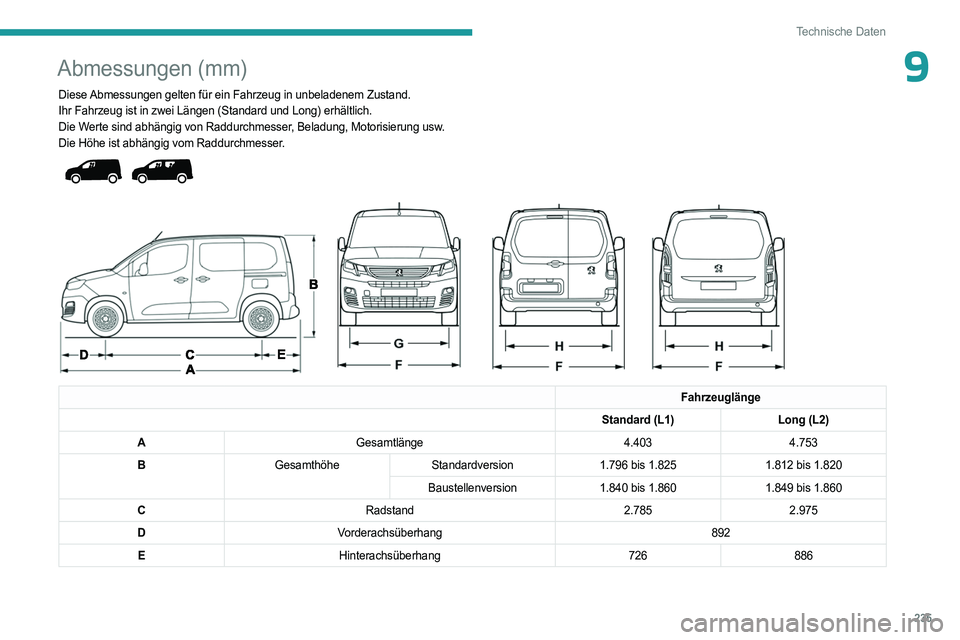

Technische Daten
9Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in unbeladenem Zustand.
Ihr Fahrzeug ist in zwei Längen (Standard und Long) erhältlich.
Die Werte sind abhängig von Raddurchmesser, Beladung, Motorisierung usw.
Die Höhe ist abhängig vom Raddurchmesser.




Fahrzeuglänge
Standard (L1) Long (L2)
A Gesamtlänge 4.4034.753
B Gesamthöhe Standardversion 1.796 bis 1.8251.812 bis 1.820
Baustellenversion 1.840 bis 1.8601.849 bis 1.860
C Radstand 2.7852.975
D Vorderachsüberhang 892
E Hinterachsüberhang 726886

236

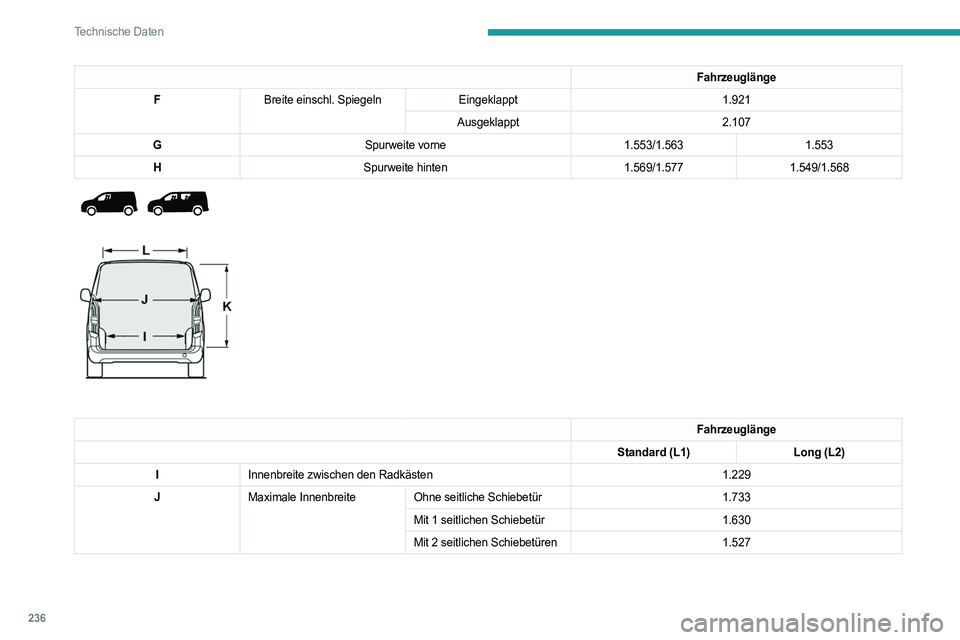

Technische Daten
Fahrzeuglänge
F Breite einschl. Spiegeln Eingeklappt 1.921
Ausgeklappt 2.107
G Spurweite vorne 1.553/1.5631.553
H Spurweite hinten 1.569/1.5771.549/1.568




Fahrzeuglänge
Standard (L1) Long (L2)
I Innenbreite zwischen den Radkästen 1.229
J Maximale Innenbreite Ohne seitliche Schiebetür 1.733
Mit 1 seitlichen Schiebetür 1.630
Mit 2 seitlichen Schiebetüren 1.527

237

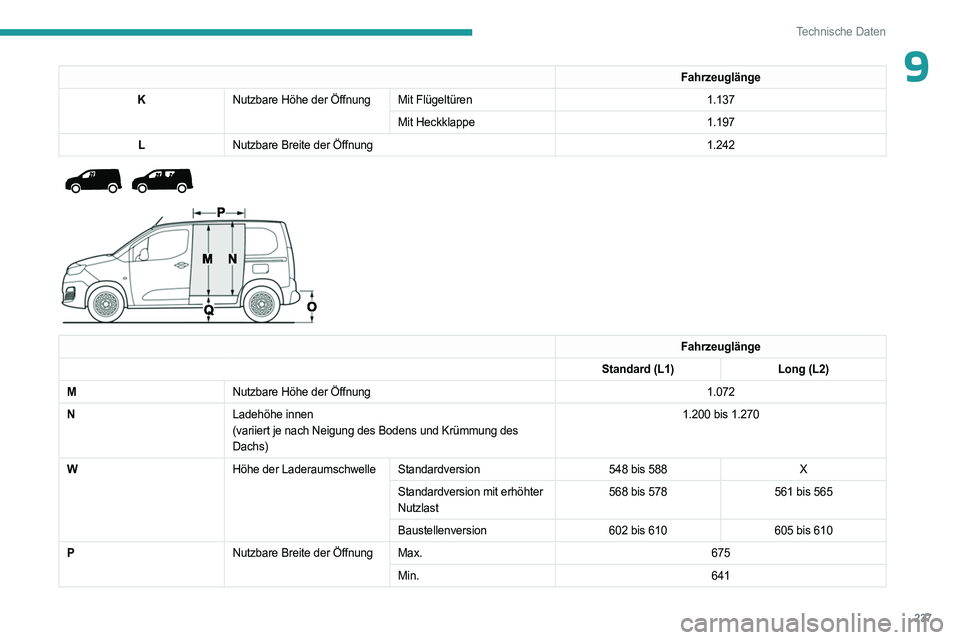

Technische Daten
9Fahrzeuglänge
K Nutzbare Höhe der Öffnung Mit Flügeltüren 1.137
Mit Heckklappe 1.197
L Nutzbare Breite der Öffnung 1.242




Fahrzeuglänge
Standard (L1) Long (L2)
M Nutzbare Höhe der Öffnung 1.072
N Ladehöhe innen
(variiert je nach Neigung des Bodens und Krümmung des
Dachs) 1.200 bis 1.270
W Höhe der LaderaumschwelleStandardversion 548 bis 588X
Standardversion mit erhöhter
Nutzlast 568 bis 578
561 bis 565
Baustellenversion 602 bis 610605 bis 610
P Nutzbare Breite der ÖffnungMax. 675
Min. 641

238

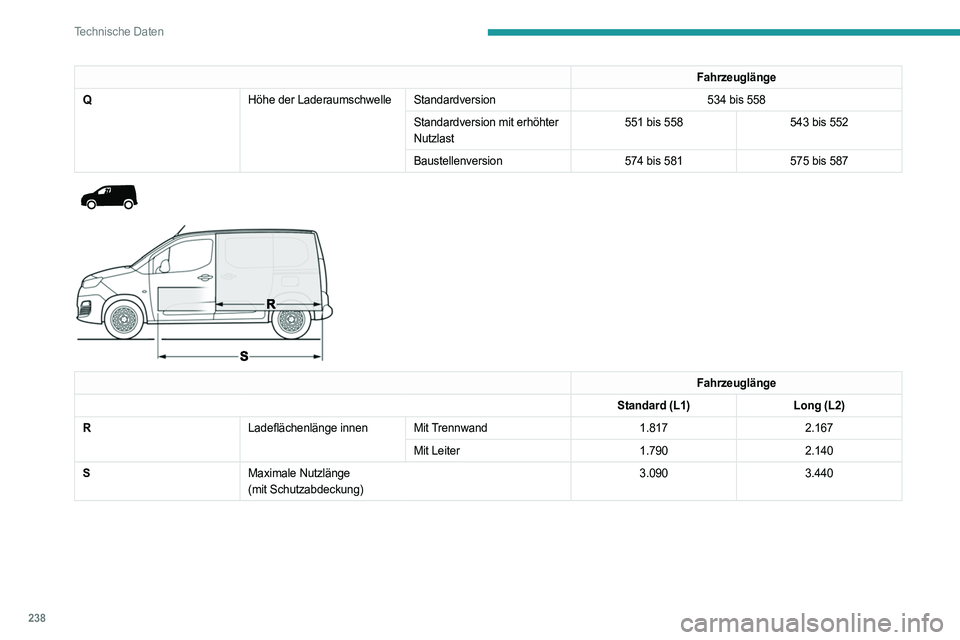

Technische Daten
Fahrzeuglänge
Q Höhe der LaderaumschwelleStandardversion 534 bis 558
Standardversion mit erhöhter
Nutzlast 551 bis 558
543 bis 552
Baustellenversion 574 bis 581575 bis 587




Fahrzeuglänge
Standard (L1) Long (L2)
R Ladeflächenlänge innenMit Trennwand 1.8172.167
Mit Leiter 1.7902.140
S Maximale Nutzlänge
(mit Schutzabdeckung) 3.090
3.440
