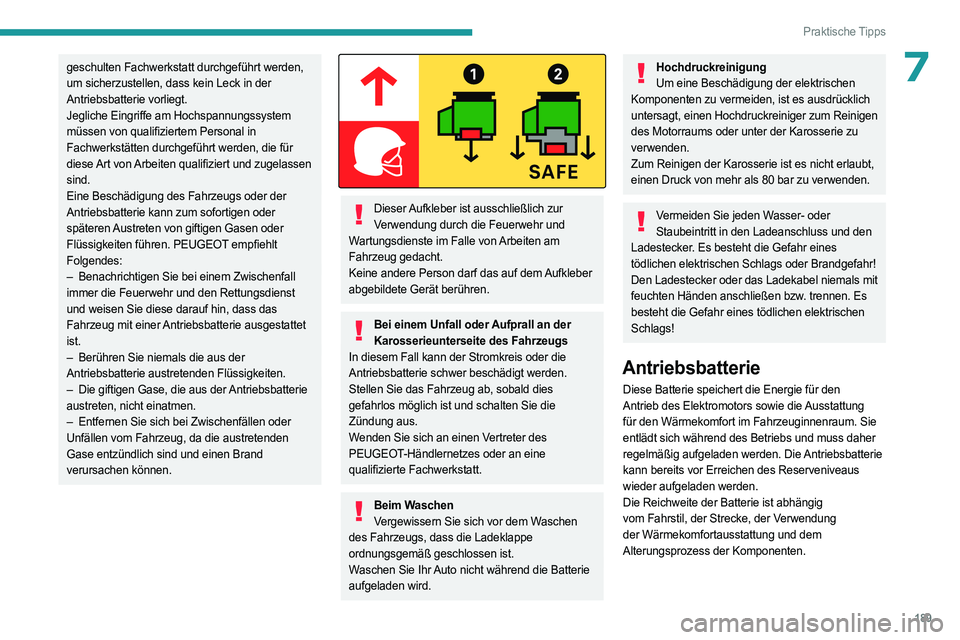

189
Praktische Tipps
7geschulten Fachwerkstatt durchgeführt werden,
um sicherzustellen, dass kein Leck in der
Antriebsbatterie vorliegt.
Jegliche Eingriffe am Hochspannungssystem
müssen von qualifiziertem Personal in
Fachwerkstätten durchgeführt werden, die für
diese Art von Arbeiten qualifiziert und zugelassen
sind.
Eine Beschädigung des Fahrzeugs oder der
Antriebsbatterie kann zum sofortigen oder
späteren Austreten von giftigen Gasen oder
Flüssigkeiten führen. PEUGEOT empfiehlt
Folgendes:
–
Benachrichtigen Sie bei einem Zwischenfall

immer die Feuerwehr und den Rettungsdienst
und weisen Sie diese darauf hin, dass das
Fahrzeug mit einer Antriebsbatterie ausgestattet
ist.
–

Berühren Sie niemals die aus der

Antriebsbatterie austretenden Flüssigkeiten.
–

Die giftigen Gase, die aus der
Antriebsbatterie
austreten, nicht einatmen.
–

Entfernen Sie sich bei Zwischenfällen oder

Unfällen vom Fahrzeug, da die austretenden
Gase entzündlich sind und einen Brand
verursachen können.


Dieser Aufkleber ist ausschließlich zur Verwendung durch die Feuerwehr und
Wartungsdienste im Falle von Arbeiten am
Fahrzeug gedacht.
Keine andere Person darf das auf dem Aufkleber
abgebildete Gerät berühren.
Bei einem Unfall oder Aufprall an der Karosserieunterseite des Fahrzeugs
In diesem Fall kann der Stromkreis oder die
Antriebsbatterie schwer beschädigt werden.
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Beim Waschen Vergewissern Sie sich vor dem Waschen
des Fahrzeugs, dass die Ladeklappe
ordnungsgemäß geschlossen ist.
Waschen Sie Ihr Auto nicht während die Batterie
aufgeladen wird.
Hochdruckreinigung Um eine Beschädigung der elektrischen
Komponenten zu vermeiden, ist es ausdrücklich
untersagt, einen Hochdruckreiniger zum Reinigen
des Motorraums oder unter der Karosserie zu
verwenden.
Zum Reinigen der Karosserie ist es nicht erlaubt,
einen Druck von mehr als 80 bar zu verwenden.
Vermeiden Sie jeden Wasser- oder Staubeintritt in den Ladeanschluss und den
Ladestecker. Es besteht die Gefahr eines
tödlichen elektrischen Schlags oder Brandgefahr!
Den Ladestecker oder das Ladekabel niemals mit
feuchten Händen anschließen bzw. trennen. Es
besteht die Gefahr eines tödlichen elektrischen
Schlags!
Antriebsbatterie
Diese Batterie speichert die Energie für den
Antrieb des Elektromotors sowie die Ausstattung
für den Wärmekomfort im Fahrzeuginnenraum. Sie
entlädt sich während des Betriebs und muss daher
regelmäßig aufgeladen werden. Die Antriebsbatterie
kann bereits vor Erreichen des Reserveniveaus
wieder aufgeladen werden.
Die Reichweite der Batterie ist abhängig
vom Fahrstil, der Strecke, der Verwendung
der Wärmekomfortausstattung und dem
Alterungsprozess der Komponenten.

190
Praktische Tipps

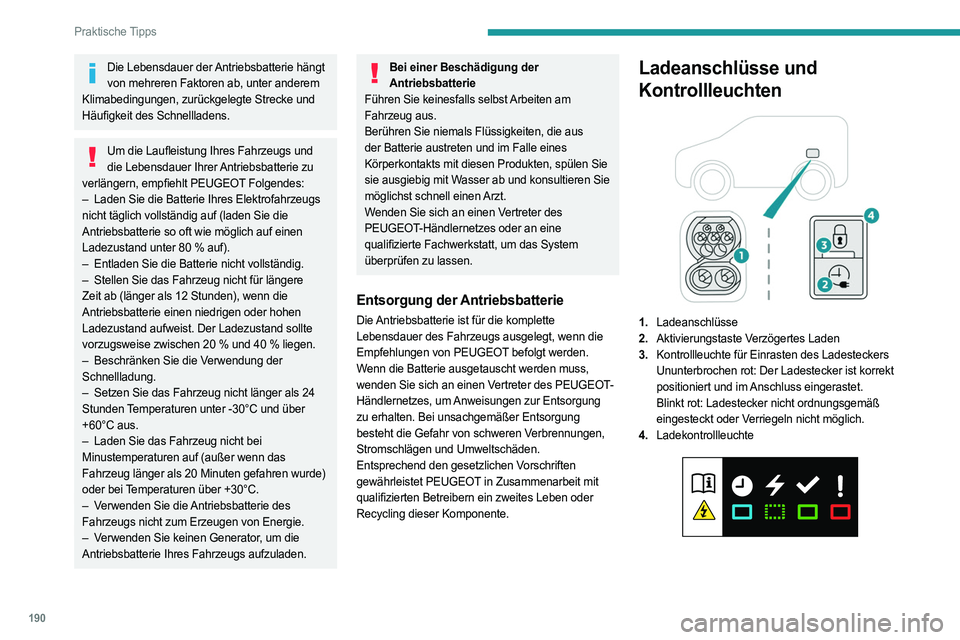

Die Lebensdauer der Antriebsbatterie hängt von mehreren Faktoren ab, unter anderem
Klimabedingungen, zurückgelegte Strecke und
Häufigkeit des Schnellladens.
Um die Laufleistung Ihres Fahrzeugs und die Lebensdauer Ihrer Antriebsbatterie zu
verlängern, empfiehlt PEUGEOT Folgendes:
–

Laden Sie die Batterie Ihres Elektrofahrzeugs

nicht täglich vollständig auf (laden Sie die
Antriebsbatterie so oft wie möglich auf einen
Ladezustand unter 80
% auf).
–

Entladen Sie die Batterie nicht vollständig.
–


Stellen Sie das Fahrzeug nicht für längere

Zeit ab (länger als 12 Stunden), wenn die
Antriebsbatterie einen niedrigen oder hohen
Ladezustand aufweist. Der Ladezustand sollte
vorzugsweise zwischen 20
% und 40 % liegen.
–

Beschränken Sie die V
erwendung der
Schnellladung.
–

Setzen Sie das Fahrzeug nicht länger als 24

Stunden Temperaturen unter -30°C und über
+60°C aus.
–

Laden Sie das Fahrzeug nicht bei

Minustemperaturen auf (außer wenn das
Fahrzeug länger als 20 Minuten gefahren wurde)
oder bei Temperaturen über +30°C.
–

V

erwenden Sie die Antriebsbatterie des
Fahrzeugs nicht zum Erzeugen von Energie.
–

V

erwenden Sie keinen Generator, um die
Antriebsbatterie Ihres Fahrzeugs aufzuladen.
Bei einer Beschädigung der Antriebsbatterie
Führen Sie keinesfalls selbst Arbeiten am
Fahrzeug aus.
Berühren Sie niemals Flüssigkeiten, die aus
der Batterie austreten und im Falle eines
Körperkontakts mit diesen Produkten, spülen Sie
sie ausgiebig mit Wasser ab und konsultieren Sie
möglichst schnell einen Arzt.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen.
Entsorgung der Antriebsbatterie
Die Antriebsbatterie ist für die komplette
Lebensdauer des Fahrzeugs ausgelegt, wenn die
Empfehlungen von PEUGEOT befolgt werden.
Wenn die Batterie ausgetauscht werden muss,
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes, um Anweisungen zur Entsorgung
zu erhalten. Bei unsachgemäßer Entsorgung
besteht die Gefahr von schweren Verbrennungen,
Stromschlägen und Umweltschäden.
Entsprechend den gesetzlichen Vorschriften
gewährleistet PEUGEOT in Zusammenarbeit mit
qualifizierten Betreibern ein zweites Leben oder
Recycling dieser Komponente.
Ladeanschlüsse und
Kontrollleuchten


1. Ladeanschlüsse
2. Aktivierungstaste Verzögertes Laden
3. Kontrollleuchte für Einrasten des Ladesteckers
Ununterbrochen rot: Der Ladestecker ist korrekt
positioniert und im Anschluss eingerastet.
Blinkt rot: Ladestecker nicht ordnungsgemäß
eingesteckt oder Verriegeln nicht möglich.
4. Ladekontrollleuchte

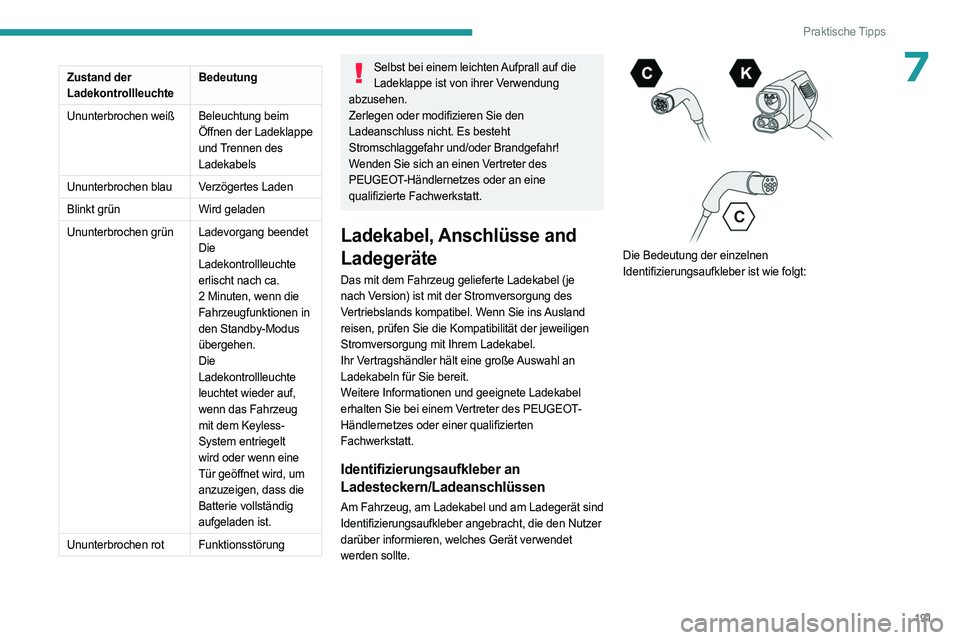

191
Praktische Tipps
7Zustand der
LadekontrollleuchteBedeutung
Ununterbrochen weiß Beleuchtung beim Öffnen der Ladeklappe
und Trennen des
Ladekabels
Ununterbrochen blau Verzögertes Laden
Blinkt grün Wird geladen
Ununterbrochen grün Ladevorgang beendet Die
Ladekontrollleuchte
erlischt nach ca.
2
Minuten, wenn die
Fahrzeugfunktionen in
den Standby-Modus
übergehen.
Die
Ladekontrollleuchte
leuchtet wieder auf,
wenn das Fahrzeug
mit dem Keyless-
System entriegelt
wird oder wenn eine
Tür geöffnet wird, um
anzuzeigen, dass die
Batterie vollständig
aufgeladen ist.
Ununterbrochen rot FunktionsstörungSelbst bei einem leichten Aufprall auf die
Ladeklappe ist von ihrer Verwendung
abzusehen.
Zerlegen oder modifizieren Sie den
Ladeanschluss nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Ladekabel, Anschlüsse and
Ladegeräte
Das mit dem Fahrzeug gelieferte Ladekabel (je
nach Version) ist mit der Stromversorgung des
Vertriebslands kompatibel. Wenn Sie ins Ausland
reisen, prüfen Sie die Kompatibilität der jeweiligen
Stromversorgung mit Ihrem Ladekabel.
Ihr Vertragshändler hält
eine große Auswahl an
Ladekabeln für Sie bereit.
Weitere Informationen und geeignete Ladekabel
erhalten Sie bei einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt.
Identifizierungsaufkleber an
Ladesteckern/Ladeanschlüssen
Am Fahrzeug, am Ladekabel und am Ladegerät sind
Identifizierungsaufkleber angebracht, die den Nutzer
darüber informieren, welches Gerät verwendet
werden sollte.




Die Bedeutung der einzelnen
Identifizierungsaufkleber ist wie folgt:

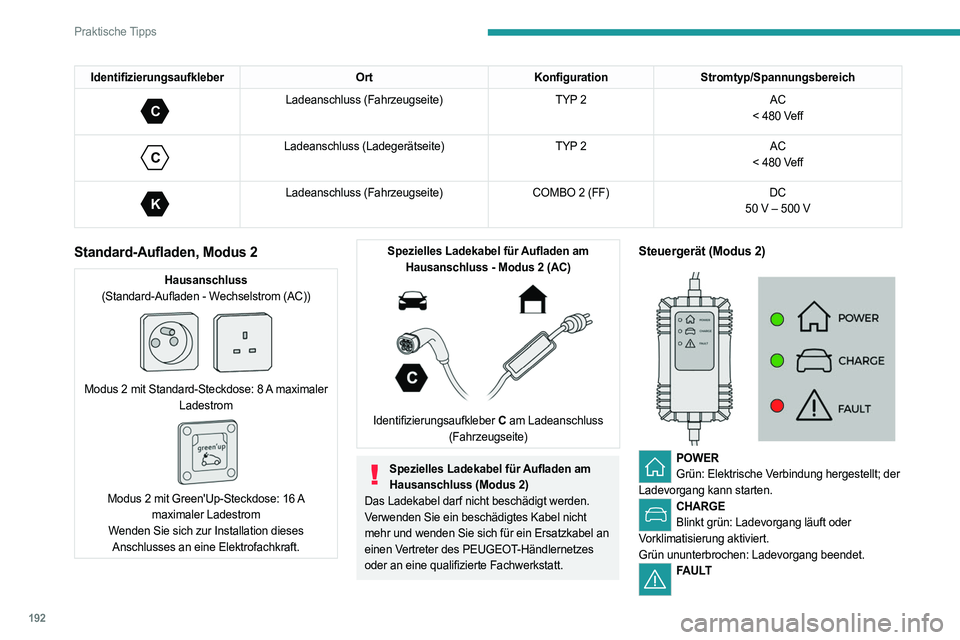

192
Praktische Tipps
IdentifizierungsaufkleberOrtKonfigurationStromtyp/Spannungsbereich
C
Ladeanschluss (Fahrzeugseite) TYP 2AC
< 480 Veff

C
Ladeanschluss (Ladegerätseite) TYP 2AC
< 480 Veff

K
Ladeanschluss (Fahrzeugseite) COMBO 2 (FF)DC
50 V – 500 V
Standard-Aufladen, Modus 2
Hausanschluss
(Standard-Aufladen - Wechselstrom (AC))


Modus 2 mit Standard-Steckdose: 8 A maximaler
Ladestrom


Modus 2 mit Green'Up-Steckdose: 16 A
maximaler Ladestrom
Wenden Sie sich zur Installation dieses Anschlusses an eine Elektrofachkraft.
Spezielles Ladekabel für Aufladen am Hausanschluss - Modus 2 (AC)


Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite)
Spezielles Ladekabel für Aufladen am Hausanschluss (Modus 2)
Das Ladekabel darf nicht beschädigt werden.
Verwenden Sie ein beschädigtes Kabel nicht
mehr und wenden Sie sich für ein Ersatzkabel an
einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Steuergerät (Modus 2)


POWER Grün: Elektrische Verbindung hergestellt; der
Ladevorgang kann starten.
CHARGE Blinkt grün: Ladevorgang läuft oder
Vorklimatisierung aktiviert.
Grün ununterbrochen: Ladevorgang beendet.
FAULT

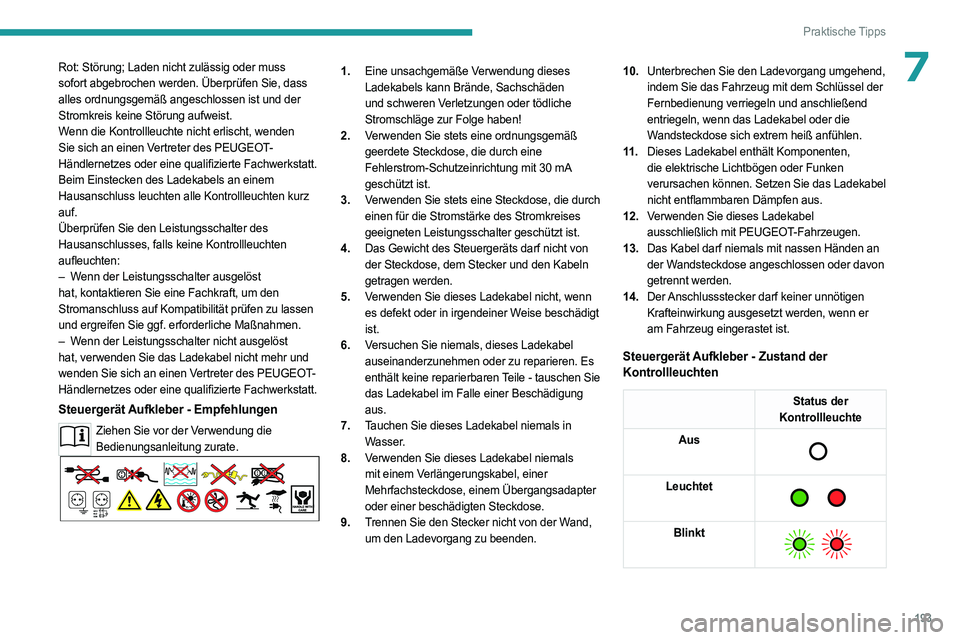

193
Praktische Tipps
7Rot: Störung; Laden nicht zulässig oder muss
sofort abgebrochen werden. Überprüfen Sie, dass
alles ordnungsgemäß angeschlossen ist und der
Stromkreis keine Störung aufweist.
Wenn die Kontrollleuchte nicht erlischt, wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Beim Einstecken des Ladekabels an einem
Hausanschluss leuchten alle Kontrollleuchten kurz
auf.
Überprüfen Sie den Leistungsschalter des
Hausanschlusses, falls keine Kontrollleuchten
aufleuchten:
–
W
enn der Leistungsschalter ausgelöst
hat, kontaktieren Sie eine Fachkraft, um den
Stromanschluss auf Kompatibilität prüfen zu lassen
und ergreifen Sie ggf. erforderliche Maßnahmen.
–

W
enn der Leistungsschalter nicht ausgelöst
hat, verwenden Sie das Ladekabel nicht mehr und
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Steuergerät Aufkleber - Empfehlungen
Ziehen Sie vor der Verwendung die Bedienungsanleitung zurate.
1. Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben!
2. Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30
mA
geschützt ist.
3. Verwenden Sie stets eine Steckdose, die durch
einen für die Stromstärke des Stromkreises
geeigneten Leistungsschalter geschützt ist.
4. Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
5. Verwenden Sie dieses Ladekabel nicht, wenn
es defekt oder in irgendeiner Weise beschädigt
ist.
6. Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren. Es
enthält keine reparierbaren Teile - tauschen Sie
das Ladekabel im Falle einer Beschädigung
aus.
7. Tauchen Sie dieses Ladekabel niemals in
Wasser.
8. Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Übergangsadapter
oder einer beschädigten Steckdose.
9. Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden. 10.
Unterbrechen Sie den Ladevorgang umgehend,
indem Sie das Fahrzeug mit dem Schlüssel der
Fernbedienung verriegeln und anschließend
entriegeln, wenn das Ladekabel oder die
Wandsteckdose sich extrem heiß anfühlen.
11 . Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das Ladekabel
nicht entflammbaren Dämpfen aus.
12. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen.
13. Das Kabel darf niemals mit nassen Händen an
der Wandsteckdose angeschlossen oder davon
getrennt werden.
14. Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.
Steuergerät Aufkleber - Zustand der
Kontrollleuchten
Status der
Kontrollleuchte
Aus


Leuchtet

Blinkt

194
Praktische Tipps
POWERCHARGE FAULTPiktogrammBeschreibung

Nicht an die Stromversorgung angeschlossen oder
Strom ist nicht über die Infrastruktur verfügbar.


(grün)


(grün)


(rot)


Das Steuergerät führt gegenwärtig einen Selbsttest
durch.


(grün)


Nur an die Infrastruktur oder an die Infrastruktur und
an das Elektrofahrzeug (EV) angeschlossen, aber kein
Ladevorgang.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wird aufgeladen oder es
findet eine Vorklimatisierung statt.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wartet auf den Ladevorgang
oder das Laden des Elektrofahrzeugs (EV) ist
abgeschlossen.


(rot)


Funktionsstörung des Steuergeräts. Laden nicht
erlaubt.
Wenn nach einem manuellen Zurücksetzen erneut
eine Fehleranzeige angezeigt wird, muss das
Steuergerät vor dem nächsten Aufladen von einen
Vertreter des PEUGEOT-Händlernetzes überprüft
werden.

195
Praktische Tipps

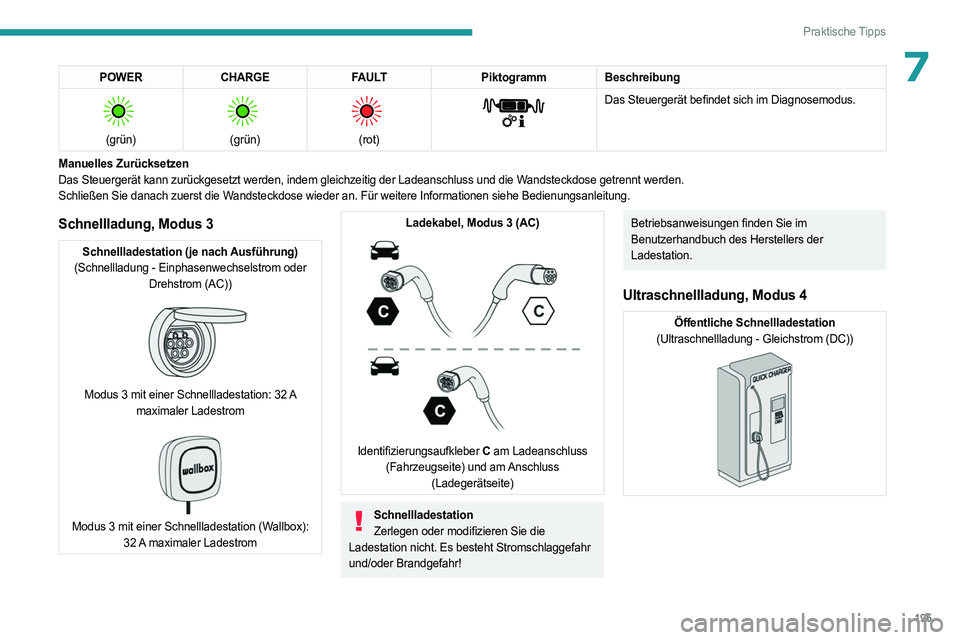

7POWERCHARGE FAULTPiktogrammBeschreibung

(grün)


(grün)


(rot)


Das Steuergerät befindet sich im Diagnosemodus.
Manuelles Zurücksetzen
Das Steuergerät kann zurückgesetzt werden, indem gleichzeitig der \
Ladeanschluss und die Wandsteckdose getrennt werden.
Schließen Sie danach zuerst die Wandsteckdose wieder an. Für weitere Informationen siehe Bedienungsanl\
eitung.
Schnellladung, Modus 3
Schnellladestation (je nach Ausführung)
(Schnellladung - Einphasenwechselstrom oder Drehstrom (AC))


Modus 3 mit einer Schnellladestation: 32 A
maximaler Ladestrom


Modus 3 mit einer Schnellladestation (Wallbox): 32 A maximaler Ladestrom
Ladekabel, Modus 3 (AC)

Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite) und am Anschluss (Ladegerätseite)
SchnellladestationZerlegen oder modifizieren Sie die
Ladestation nicht. Es besteht Stromschlaggefahr
und/oder Brandgefahr!
Betriebsanweisungen finden Sie im
Benutzerhandbuch des Herstellers der
Ladestation.
Ultraschnellladung, Modus 4
Öffentliche Schnellladestation
(Ultraschnellladung - Gleichstrom (DC))

196
Praktische Tipps

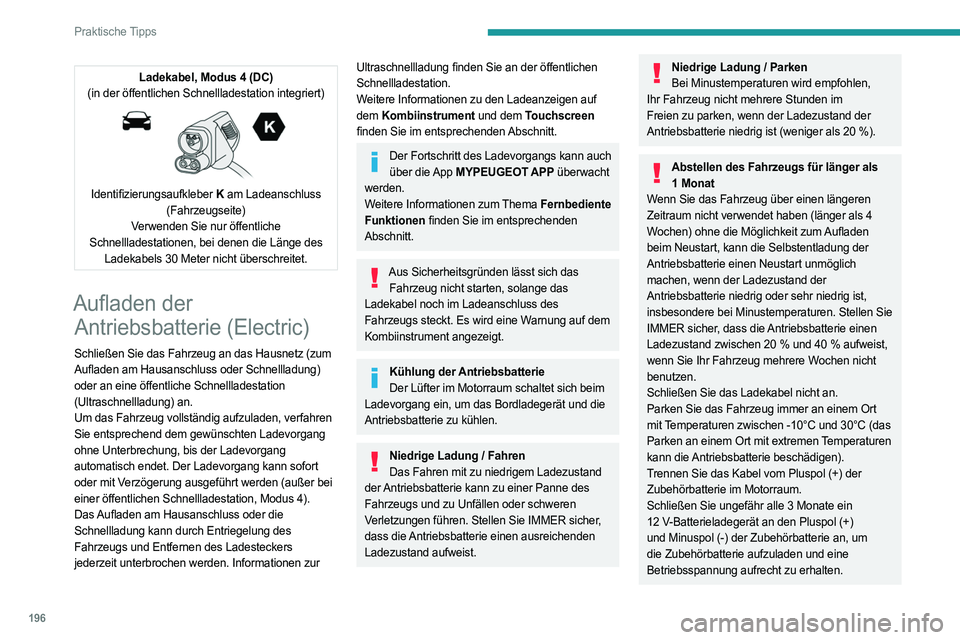

Ladekabel, Modus 4 (DC)
(in der öffentlichen Schnellladestation integriert)


Identifizierungsaufkleber K am Ladeanschluss
(Fahrzeugseite)
Verwenden Sie nur öffentliche
Schnellladestationen, bei denen die Länge des Ladekabels 30
Meter nicht überschreitet.
Aufladen der Antriebsbatterie (Electric)
Schließen Sie das Fahrzeug an das Hausnetz (zum
Aufladen am Hausanschluss oder Schnellladung)
oder an eine öffentliche Schnellladestation
(Ultraschnellladung) an.
Um das Fahrzeug vollständig aufzuladen, verfahren
Sie entsprechend dem gewünschten Ladevorgang
ohne Unterbrechung, bis der Ladevorgang
automatisch endet. Der Ladevorgang kann sofort
oder mit Verzögerung ausgeführt werden (außer bei
einer öffentlichen Schnellladestation, Modus 4).
Das Aufladen am Hausanschluss oder die
Schnellladung kann durch Entriegelung des
Fahrzeugs und Entfernen des Ladesteckers
jederzeit unterbrochen werden. Informationen zur
Ultraschnellladung finden Sie an der öffentlichen
Schnellladestation.
Weitere Informationen zu den Ladeanzeigen auf
dem Kombiinstrument und dem Touchscreen
finden Sie im entsprechenden Abschnitt.
Der Fortschritt des Ladevorgangs kann auch über die App MYPEUGEOT APP überwacht
werden.
Weitere Informationen zum Thema Fernbediente
Funktionen finden Sie im entsprechenden
Abschnitt.
Aus Sicherheitsgründen lässt sich das Fahrzeug nicht starten, solange das
Ladekabel noch im Ladeanschluss des
Fahrzeugs steckt. Es wird eine Warnung auf dem
Kombiinstrument angezeigt.
Kühlung der Antriebsbatterie Der Lüfter im Motorraum schaltet sich beim
Ladevorgang ein, um das Bordladegerät und die
Antriebsbatterie zu kühlen.
Niedrige Ladung / Fahren Das Fahren mit zu niedrigem Ladezustand
der Antriebsbatterie kann zu einer Panne des
Fahrzeugs und zu Unfällen oder schweren
Verletzungen führen. Stellen Sie IMMER sicher,
dass die Antriebsbatterie einen ausreichenden
Ladezustand aufweist.
Niedrige Ladung / Parken Bei Minustemperaturen wird empfohlen,
Ihr Fahrzeug nicht mehrere Stunden im
Freien zu parken, wenn der Ladezustand der
Antriebsbatterie niedrig ist (weniger als 20
%).
Abstellen des Fahrzeugs für länger als 1 Monat
Wenn Sie das Fahrzeug über einen längeren
Zeitraum nicht verwendet haben (länger als 4
Wochen) ohne die Möglichkeit zum Aufladen
beim Neustart, kann die Selbstentladung der
Antriebsbatterie einen Neustart unmöglich
machen, wenn der Ladezustand der
Antriebsbatterie niedrig oder sehr niedrig ist,
insbesondere bei Minustemperaturen. Stellen Sie
IMMER sicher, dass die Antriebsbatterie einen
Ladezustand zwischen 20
% und 40 % aufweist,
wenn Sie Ihr Fahrzeug mehrere Wochen nicht
benutzen.
Schließen Sie das Ladekabel nicht an.
Parken Sie das Fahrzeug immer an einem Ort
mit Temperaturen zwischen -10°C und 30°C (das
Parken an einem Ort mit extremen Temperaturen
kann die Antriebsbatterie beschädigen).
Trennen Sie das Kabel vom Pluspol (+) der
Zubehörbatterie im Motorraum.
Schließen Sie ungefähr alle 3 Monate ein
12

V-Batterieladegerät an den Pluspol (+)
und Minuspol (-) der Zubehörbatterie an, um
die Zubehörbatterie aufzuladen und eine
Betriebsspannung aufrecht zu erhalten.

197
Praktische Tipps

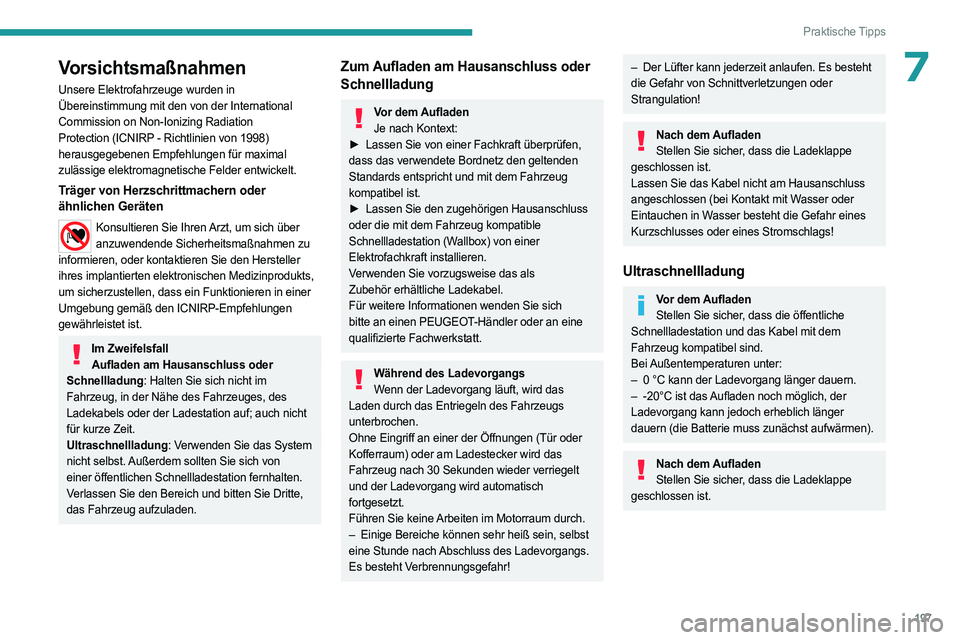

7Vorsichtsmaßnahmen
Unsere Elektrofahrzeuge wurden in
Übereinstimmung mit den von der International
Commission on Non-Ionizing Radiation
Protection (ICNIRP - Richtlinien von 1998)
herausgegebenen Empfehlungen für maximal
zulässige elektromagnetische Felder entwickelt.
Träger von Herzschrittmachern oder
ähnlichen Geräten
Konsultieren Sie Ihren Arzt, um sich über anzuwendende Sicherheitsmaßnahmen zu
informieren, oder kontaktieren Sie den Hersteller
ihres implantierten elektronischen Medizinprodukts,
um sicherzustellen, dass ein Funktionieren in einer
Umgebung gemäß den ICNIRP-Empfehlungen
gewährleistet ist.
Im Zweifelsfall Aufladen am Hausanschluss oder
Schnellladung: Halten Sie sich nicht im
Fahrzeug, in der Nähe des Fahrzeuges, des
Ladekabels oder der Ladestation auf; auch nicht
für kurze Zeit.
Ultraschnellladung: Verwenden Sie das System
nicht selbst. Außerdem sollten Sie sich von
einer öffentlichen Schnellladestation fernhalten.
Verlassen Sie den Bereich und bitten Sie Dritte,
das Fahrzeug aufzuladen.
Zum Aufladen am Hausanschluss oder
Schnellladung
Vor dem Aufladen Je nach Kontext:
►

Lassen Sie von einer Fachkraft überprüfen,

dass das verwendete Bordnetz den geltenden
Standards entspricht und mit dem Fahrzeug
kompatibel ist.
►

Lassen Sie den zugehörigen Hausanschluss

oder die mit dem Fahrzeug kompatible
Schnellladestation (Wallbox) von einer
Elektrofachkraft installieren.
Verwenden Sie vorzugsweise das als
Zubehör
erhältliche Ladekabel.
Für weitere Informationen wenden Sie sich
bitte an einen PEUGEOT-Händler oder an eine
qualifizierte Fachwerkstatt.
Während des Ladevorgangs Wenn der Ladevorgang läuft, wird das
Laden durch das Entriegeln des Fahrzeugs
unterbrochen.
Ohne Eingriff an einer der Öffnungen (Tür oder
Kofferraum) oder am Ladestecker wird das
Fahrzeug nach 30 Sekunden wieder verriegelt
und der Ladevorgang wird automatisch
fortgesetzt.
Führen Sie keine Arbeiten im Motorraum durch.
–

Einige Bereiche können sehr heiß sein, selbst

eine Stunde nach Abschluss des Ladevorgangs.
Es besteht Verbrennungsgefahr!
– Der Lüfter kann jederzeit anlaufen. Es besteht
die Gefahr von Schnittverletzungen oder
Strangulation!
Nach dem Aufladen Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Lassen Sie das Kabel nicht am Hausanschluss
angeschlossen (bei Kontakt mit Wasser oder
Eintauchen in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags!
Ultraschnellladung
Vor dem Aufladen
Stellen Sie sicher, dass die öffentliche
Schnellladestation und das Kabel mit dem
Fahrzeug kompatibel sind.
Bei Außentemperaturen unter:
–

0 °C kann der Ladevorgang länger dauern.
–


-20°C ist das
Aufladen noch möglich, der
Ladevorgang kann jedoch erheblich länger
dauern (die Batterie muss zunächst aufwärmen).
Nach dem Aufladen Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.

198
Praktische Tipps

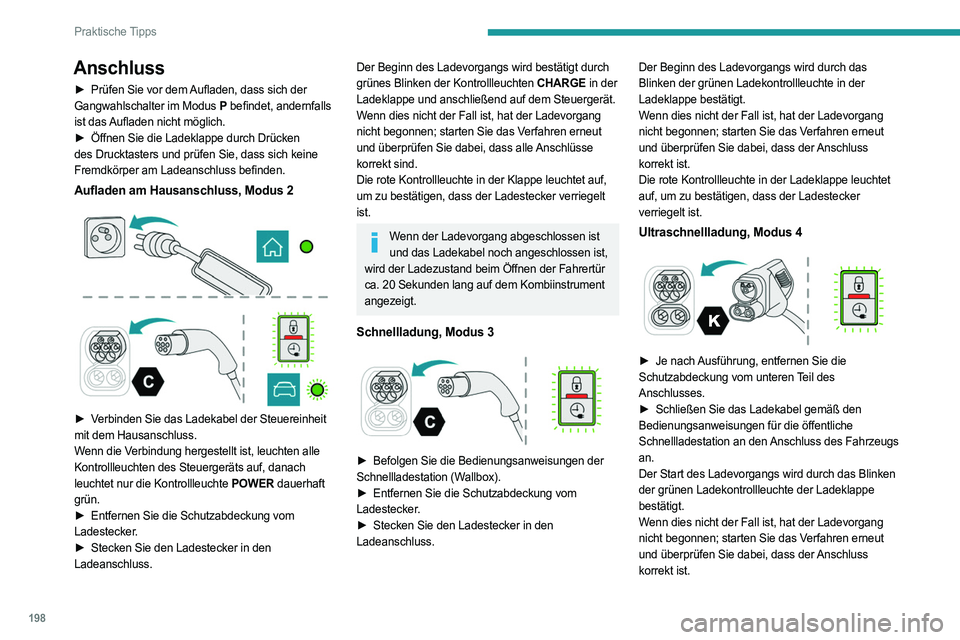

Anschluss
► Prüfen Sie vor dem Aufladen, dass sich der
Gangwahlschalter im Modus P befindet, andernfalls
ist das Aufladen nicht möglich.
►

Öffnen Sie die Ladeklappe durch Drücken

des Drucktasters und prüfen Sie, dass sich keine
Fremdkörper am Ladeanschluss befinden.
Aufladen am Hausanschluss, Modus 2



► Verbinden Sie das Ladekabel der Steuereinheit
mit dem Hausanschluss.
Wenn die Verbindung hergestellt ist, leuchten alle
Kontrollleuchten des Steuergeräts auf, danach
leuchtet nur die Kontrollleuchte POWER dauerhaft
grün.
►
Entfernen Sie die Schutzabdeckung vom

Ladestecker.
►

Stecken Sie den Ladestecker in den

Ladeanschluss.
Der Beginn des Ladevorgangs wird bestätigt durch
grünes Blinken der Kontrollleuchten CHARGE in der
Ladeklappe und anschließend auf dem Steuergerät.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Klappe leuchtet auf,
um zu bestätigen, dass der Ladestecker verriegelt
ist.
Wenn der Ladevorgang abgeschlossen ist und das Ladekabel noch angeschlossen ist,
wird der Ladezustand beim Öffnen der Fahrertür
ca. 20
Sekunden lang auf dem Kombiinstrument
angezeigt.
Schnellladung, Modus 3

► Befolgen Sie die Bedienungsanweisungen der
Schnellladestation (Wallbox).
►

Entfernen Sie die Schutzabdeckung vom

Ladestecker.
►

Stecken Sie den Ladestecker in den

Ladeanschluss. Der Beginn des Ladevorgangs wird durch das
Blinken der grünen Ladekontrollleuchte in der
Ladeklappe bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass der Anschluss
korrekt ist.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Ultraschnellladung, Modus 4

► Je nach
Ausführung, entfernen Sie die
Schutzabdeckung vom unteren Teil des
Anschlusses.
►

Schließen Sie das Ladekabel gemäß den

Bedienungsanweisungen für die öffentliche
Schnellladestation an den Anschluss des Fahrzeugs
an.
Der Start des Ladevorgangs wird durch das Blinken
der grünen Ladekontrollleuchte der Ladeklappe
bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass der Anschluss
korrekt ist.
