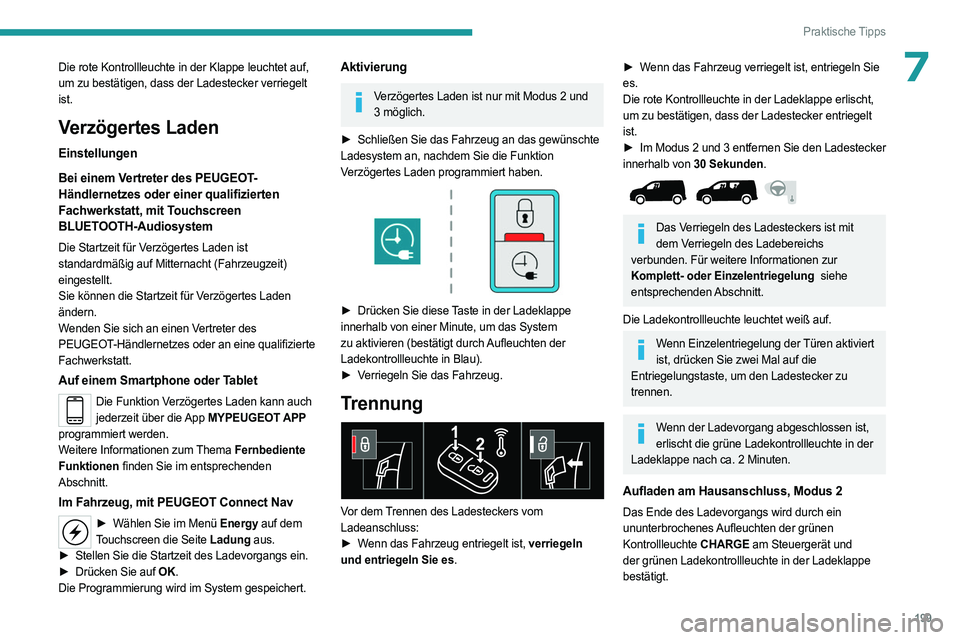

199
Praktische Tipps
7Die rote Kontrollleuchte in der Klappe leuchtet auf,
um zu bestätigen, dass der Ladestecker verriegelt
ist.
Verzögertes Laden
Einstellungen
Bei einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt, mit Touchscreen
BLUETOOTH-Audiosystem
Die Startzeit für Verzögertes Laden ist
standardmäßig auf Mitternacht (Fahrzeugzeit)
eingestellt.
Sie können die Startzeit für Verzögertes Laden
ändern.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Auf einem Smartphone oder Tablet
Die Funktion Verzögertes Laden kann auch jederzeit über die App MYPEUGEOT APP
programmiert werden.
Weitere Informationen zum Thema Fernbediente
Funktionen finden Sie im entsprechenden
Abschnitt.
Im Fahrzeug, mit PEUGEOT Connect Nav
► Wählen Sie im Menü Energy auf dem
Touchscreen die Seite Ladung aus.
►

Stellen Sie die Startzeit des Ladevorgangs ein.
►


Drücken Sie auf
OK.
Die Programmierung wird im System gespeichert.
Aktivierung
Verzögertes Laden ist nur mit Modus 2 und 3 möglich.
►

Schließen Sie das Fahrzeug an das gewünschte

Ladesystem an, nachdem Sie die Funktion
Verzögertes Laden programmiert haben.


► Drücken Sie diese Taste in der Ladeklappe
innerhalb von einer Minute, um das System
zu aktivieren (bestätigt durch Aufleuchten der
Ladekontrollleuchte in Blau).
►

V
erriegeln Sie das Fahrzeug.
Trennung

Vor dem Trennen des Ladesteckers vom
Ladeanschluss:
►
W
enn das Fahrzeug entriegelt ist, verriegeln
und entriegeln Sie es.
► Wenn das Fahrzeug verriegelt ist, entriegeln Sie
es.
Die rote Kontrollleuchte in der Ladeklappe erlischt,
um zu bestätigen, dass der Ladestecker entriegelt
ist.
►

Im
Modus 2 und 3 entfernen Sie den Ladestecker
innerhalb von 30 Sekunden.


Das Verriegeln des Ladesteckers ist mit dem Verriegeln des Ladebereichs
verbunden. Für weitere Informationen zur
Komplett- oder Einzelentriegelung siehe
entsprechenden Abschnitt.
Die Ladekontrollleuchte leuchtet weiß auf.
Wenn Einzelentriegelung der Türen aktiviert ist, drücken Sie zwei Mal auf die
Entriegelungstaste, um den Ladestecker zu
trennen.
Wenn der Ladevorgang abgeschlossen ist, erlischt die grüne Ladekontrollleuchte in der
Ladeklappe nach ca. 2
Minuten.
Aufladen am Hausanschluss, Modus 2
Das Ende des Ladevorgangs wird durch ein
ununterbrochenes Aufleuchten der grünen
Kontrollleuchte CHARGE am Steuergerät und
der grünen Ladekontrollleuchte in der Ladeklappe
bestätigt.

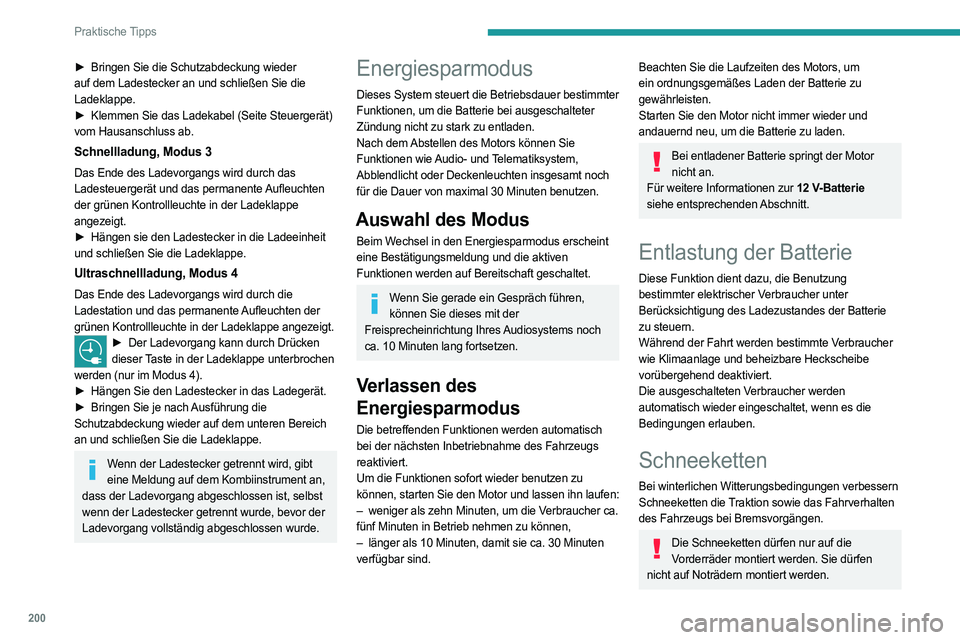

200
Praktische Tipps
► Bringen Sie die Schutzabdeckung wieder
auf dem Ladestecker an und schließen Sie die
Ladeklappe.
►

Klemmen Sie das Ladekabel (Seite Steuergerät)

vom Hausanschluss ab.
Schnellladung, Modus 3
Das Ende des Ladevorgangs wird durch das
Ladesteuergerät und das permanente Aufleuchten
der grünen Kontrollleuchte in der Ladeklappe
angezeigt.
►

Hängen sie den Ladestecker in die Ladeeinheit

und schließen Sie die Ladeklappe.
Ultraschnellladung, Modus 4
Das Ende des Ladevorgangs wird durch die
Ladestation und das permanente Aufleuchten der
grünen Kontrollleuchte in der Ladeklappe angezeigt.
► Der Ladevorgang kann durch Drücken
dieser Taste in der Ladeklappe unterbrochen
werden (nur im Modus 4).
►

Hängen Sie den Ladestecker in das Ladegerät.
►


Bringen Sie je nach
Ausführung die
Schutzabdeckung wieder auf dem unteren Bereich
an und schließen Sie die Ladeklappe.
Wenn der Ladestecker getrennt wird, gibt eine Meldung auf dem Kombiinstrument an,
dass der Ladevorgang abgeschlossen ist, selbst
wenn der Ladestecker getrennt wurde, bevor der
Ladevorgang vollständig abgeschlossen wurde.
Energiesparmodus
Dieses System steuert die Betriebsdauer bestimmter
Funktionen, um die Batterie bei ausgeschalteter
Zündung nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie
Funktionen wie Audio- und Telematiksystem,
Abblendlicht oder Deckenleuchten insgesamt noch
für die Dauer von maximal 30 Minuten benutzen.
Auswahl des Modus
Beim Wechsel in den Energiesparmodus erscheint
eine Bestätigungsmeldung und die aktiven
Funktionen werden auf Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen, können Sie dieses mit der
Freisprecheinrichtung Ihres Audiosystems noch
ca. 10 Minuten lang fortsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
Um die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen ihn laufen:
–

weniger als zehn Minuten, um die V
erbraucher ca.
fünf Minuten in Betrieb nehmen zu können,
–

länger als 10 Minuten, damit sie ca. 30 Minuten

verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor nicht an.
Für weitere Informationen zur 12
V-Batterie
siehe entsprechenden Abschnitt.
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der Batterie
zu steuern.
Während der Fahrt werden bestimmte Verbraucher
wie Klimaanlage und beheizbare Heckscheibe
vorübergehend deaktiviert.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
Schneeketten
Bei winterlichen Witterungsbedingungen verbessern
Schneeketten die Traktion sowie das Fahrverhalten
des Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dürfen nur auf die Vorderräder montiert werden. Sie dürfen
nicht auf Noträdern montiert werden.

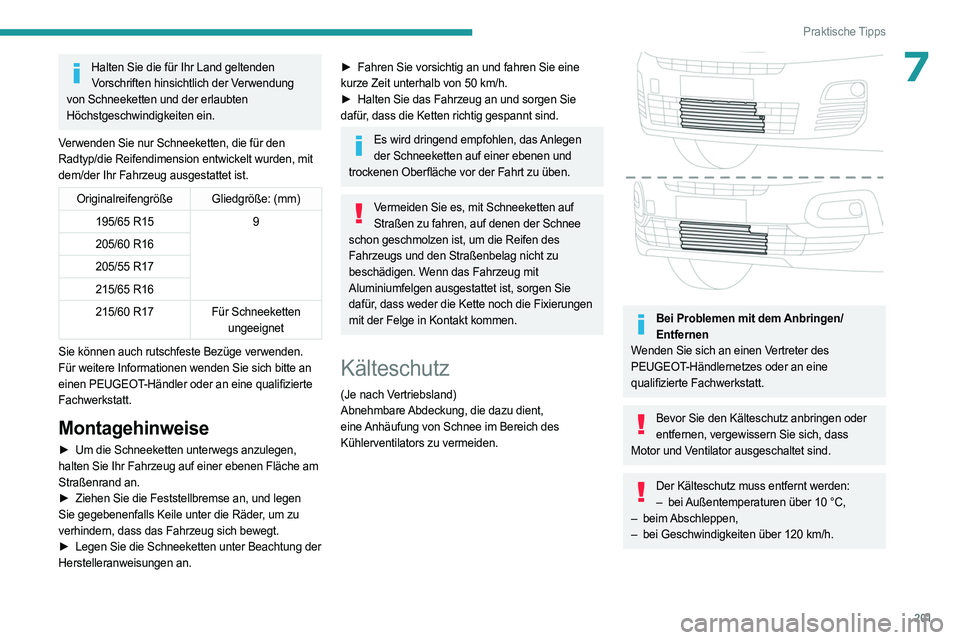

201
Praktische Tipps
7Halten Sie die für Ihr Land geltenden Vorschriften hinsichtlich der Verwendung
von Schneeketten und der erlaubten
Höchstgeschwindigkeiten ein.
Verwenden Sie nur Schneeketten, die für den
Radtyp/die Reifendimension entwickelt wurden, mit
dem/der Ihr Fahrzeug ausgestattet ist.
Originalreifengröße Gliedgröße: (mm)
195/65 R15 9
205/60 R16
205/55 R17
215/65 R16
215/60 R17 Für Schneeketten
ungeeignet
Sie können auch rutschfeste Bezüge verwenden.
Für weitere Informationen wenden Sie sich bitte an
einen PEUGEOT-Händler oder an eine qualifizierte
Fachwerkstatt.
Montagehinweise
► Um die Schneeketten unterwegs anzulegen,
halten Sie Ihr Fahrzeug auf einer ebenen Fläche am
Straßenrand an.
►

Ziehen Sie die Feststellbremse an, und legen

Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug sich bewegt.
►

Legen Sie die Schneeketten unter Beachtung der

Herstelleranweisungen an.
► Fahren Sie vorsichtig an und fahren Sie eine
kurze Zeit unterhalb von 50 km/h.
►

Halten Sie das Fahrzeug an und sorgen Sie

dafür, dass die Ketten richtig gespannt sind.
Es wird dringend empfohlen, das Anlegen der Schneeketten auf einer ebenen und
trockenen Oberfläche vor der Fahrt zu üben.
Vermeiden Sie es, mit Schneeketten auf Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen des
Fahrzeugs und den Straßenbelag nicht zu
beschädigen. Wenn das Fahrzeug mit
Aluminiumfelgen ausgestattet ist, sorgen Sie
dafür, dass weder die Kette noch die Fixierungen
mit der Felge in Kontakt kommen.
Kälteschutz
(Je nach Vertriebsland)
Abnehmbare Abdeckung, die dazu dient,
eine Anhäufung von Schnee im Bereich des
Kühlerventilators zu vermeiden.


Bei Problemen mit dem Anbringen/ Entfernen
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bevor Sie den Kälteschutz anbringen oder entfernen, vergewissern Sie sich, dass
Motor und Ventilator ausgeschaltet sind.
Der Kälteschutz muss entfernt werden: – bei Außentemperaturen über 10 °C,
–

beim Abschleppen,
–


bei Geschwindigkeiten über 120
km/h.

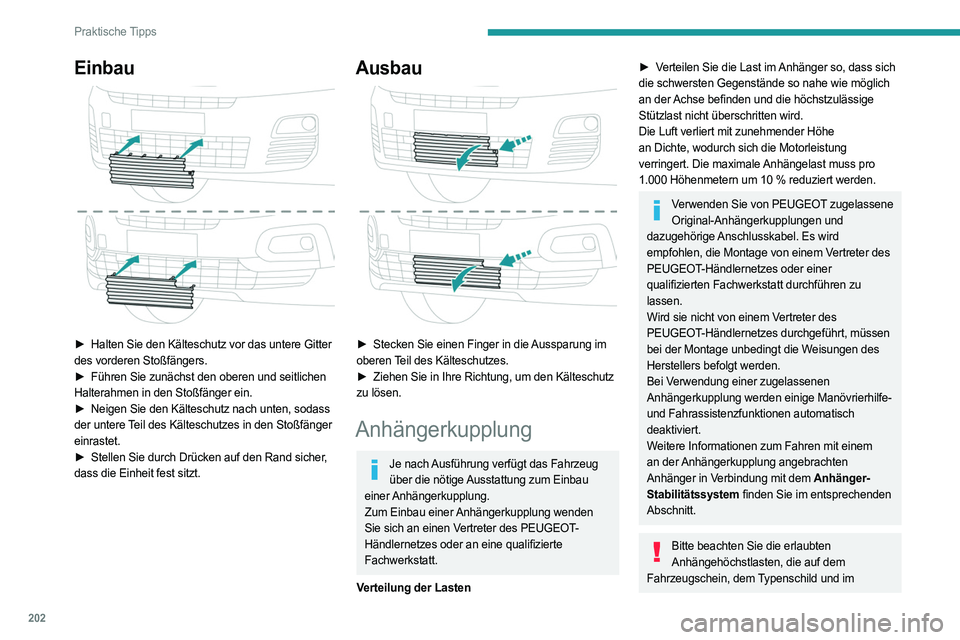

202
Praktische Tipps
Einbau

► Halten Sie den Kälteschutz vor das untere Gitter
des vorderen Stoßfängers.
►

Führen Sie zunächst den oberen und seitlichen

Halterahmen in den Stoßfänger ein.
►

Neigen Sie den Kälteschutz nach unten, sodass

der untere Teil des Kälteschutzes in den Stoßfänger
einrastet.
►

Stellen Sie durch Drücken auf den Rand sicher
,
dass die Einheit fest sitzt.
Ausbau

► Stecken Sie einen Finger in die Aussparung im
oberen Teil des Kälteschutzes.
►

Ziehen Sie in Ihre Richtung, um den Kälteschutz

zu lösen.
Anhängerkupplung
Je nach Ausführung verfügt das Fahrzeug über die nötige Ausstattung zum Einbau
einer Anhängerkupplung.
Zum Einbau einer Anhängerkupplung wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Verteilung der Lasten
► Verteilen Sie die Last im Anhänger so, dass sich
die schwersten Gegenstände so nahe wie möglich
an der Achse befinden und die höchstzulässige
Stützlast nicht überschritten wird.
Die Luft verliert mit zunehmender Höhe
an Dichte, wodurch sich die Motorleistung
verringert. Die maximale Anhängelast muss pro
1.000
Höhenmetern um 10 % reduziert werden.
Verwenden Sie von PEUGEOT zugelassene Original-Anhängerkupplungen und
dazugehörige Anschlusskabel. Es wird
empfohlen, die Montage von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt durchführen zu
lassen.
Wird sie nicht von einem Vertreter des
PEUGEOT-Händlernetzes durchgeführt, müssen
bei der Montage unbedingt die Weisungen des
Herstellers befolgt werden.
Bei Verwendung einer zugelassenen
Anhängerkupplung werden einige Manövrierhilfe-
und Fahrassistenzfunktionen automatisch
deaktiviert.
Weitere Informationen zum Fahren mit einem
an der Anhängerkupplung angebrachten
Anhänger in Verbindung mit dem Anhänger-
Stabilitätssystem finden Sie im entsprechenden
Abschnitt.
Bitte beachten Sie die erlaubten Anhängehöchstlasten, die auf dem
Fahrzeugschein, dem Typenschild und im

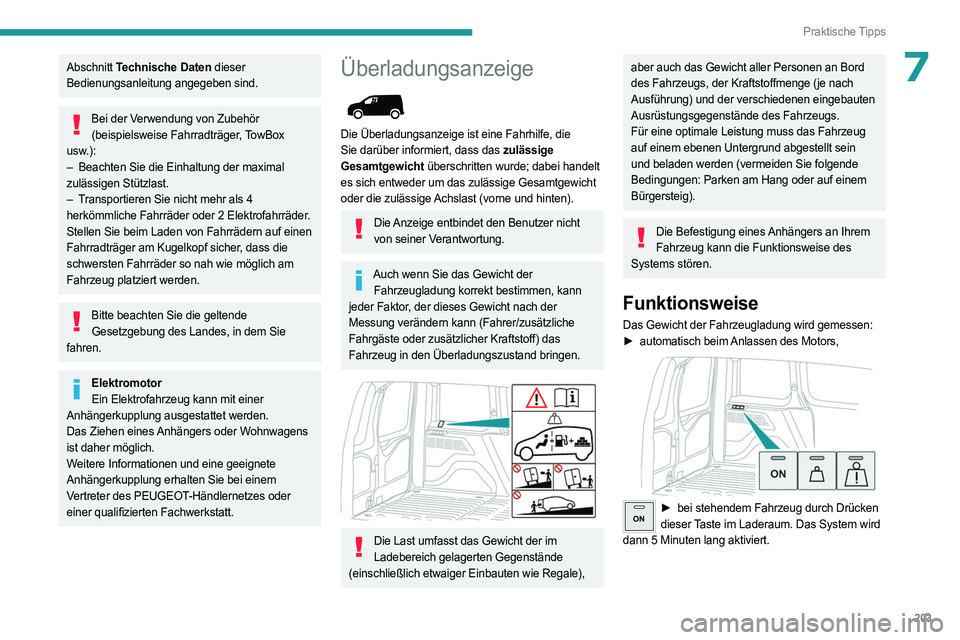

203
Praktische Tipps
7Abschnitt Technische Daten dieser
Bedienungsanleitung angegeben sind.
Bei der Verwendung von Zubehör (beispielsweise Fahrradträger, TowBox
usw.):
–

Beachten Sie die Einhaltung der maximal

zulässigen Stützlast.
–

T

ransportieren Sie nicht mehr als 4
herkömmliche Fahrräder oder 2 Elektrofahrräder.
Stellen Sie beim Laden von Fahrrädern auf einen
Fahrradträger am Kugelkopf sicher, dass die
schwersten Fahrräder so nah wie möglich am
Fahrzeug platziert werden.
Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie
fahren.
Elektromotor Ein Elektrofahrzeug kann mit einer
Anhängerkupplung ausgestattet werden.
Das Ziehen eines Anhängers oder Wohnwagens
ist daher möglich.
Weitere Informationen und eine geeignete
Anhängerkupplung erhalten Sie bei einem
Vertreter des PEUGEOT-Händlernetzes oder
einer qualifizierten Fachwerkstatt.
Überladungsanzeige

Die Überladungsanzeige ist eine Fahrhilfe, die
Sie darüber informiert, dass das zulässige
Gesamtgewicht überschritten wurde; dabei handelt
es sich entweder um das zulässige Gesamtgewicht
oder die zulässige Achslast (vorne und hinten).
Die Anzeige entbindet den Benutzer nicht von seiner Verantwortung.
Auch wenn Sie das Gewicht der Fahrzeugladung korrekt bestimmen, kann
jeder Faktor, der dieses Gewicht nach der
Messung verändern kann (Fahrer/zusätzliche
Fahrgäste oder zusätzlicher Kraftstoff) das
Fahrzeug in den Überladungszustand bringen.


Die Last umfasst das Gewicht der im Ladebereich gelagerten Gegenstände
(einschließlich etwaiger Einbauten wie Regale),
aber auch das Gewicht aller Personen an Bord
des Fahrzeugs, der Kraftstoffmenge (je nach
Ausführung) und der verschiedenen eingebauten
Ausrüstungsgegenstände des Fahrzeugs.
Für eine optimale Leistung muss das Fahrzeug
auf einem ebenen Untergrund abgestellt sein
und beladen werden (vermeiden Sie folgende
Bedingungen: Parken am Hang oder auf einem
Bürgersteig).
Die Befestigung eines Anhängers an Ihrem Fahrzeug kann die Funktionsweise des
Systems stören.
Funktionsweise
Das Gewicht der Fahrzeugladung wird gemessen:
► automatisch beim Anlassen des Motors,


ON► bei stehendem Fahrzeug durch Drücken
dieser Taste im Laderaum. Das System wird
dann 5 Minuten lang aktiviert.

204
Praktische Tipps

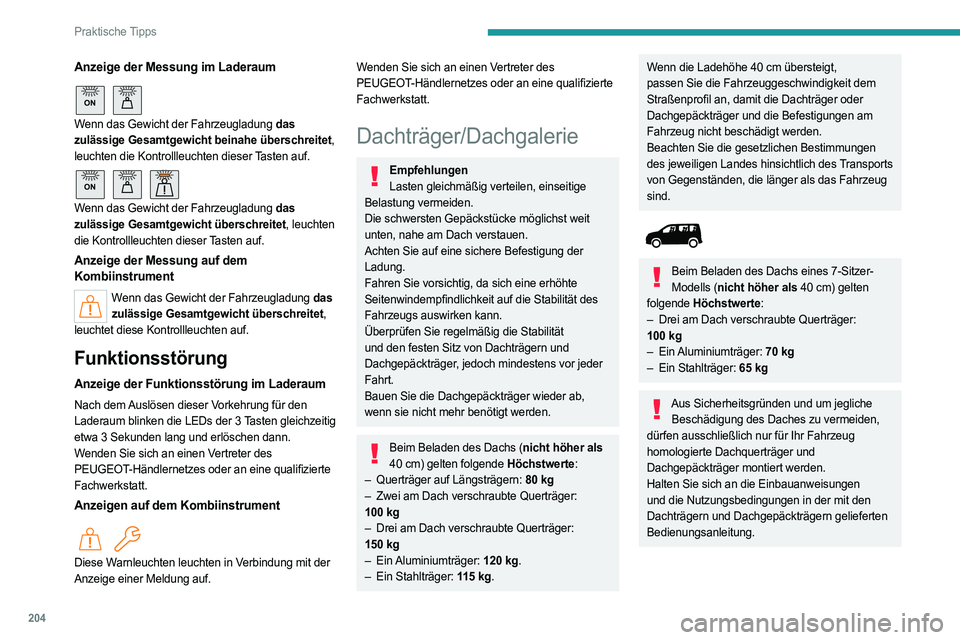

Anzeige der Messung im Laderaum
ON
Wenn das Gewicht der Fahrzeugladung das
zulässige Gesamtgewicht beinahe überschreitet,
leuchten die Kontrollleuchten dieser Tasten auf.

ON
Wenn das Gewicht der Fahrzeugladung das
zulässige Gesamtgewicht überschreitet, leuchten
die Kontrollleuchten dieser Tasten auf.
Anzeige der Messung auf dem
Kombiinstrument
Wenn das Gewicht der Fahrzeugladung das zulässige Gesamtgewicht überschreitet,
leuchtet diese Kontrollleuchten auf.
Funktionsstörung
Anzeige der Funktionsstörung im Laderaum
Nach dem Auslösen dieser Vorkehrung für den
Laderaum blinken die LEDs der 3 T asten gleichzeitig
etwa 3
Sekunden lang und erlöschen dann.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Anzeigen auf dem Kombiinstrument
Diese Warnleuchten leuchten in Verbindung mit der
Anzeige einer Meldung auf.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Dachträger/Dachgalerie
Empfehlungen Lasten gleichmäßig verteilen, einseitige
Belastung vermeiden.
Die schwersten Gepäckstücke möglichst weit
unten, nahe am Dach verstauen.
Achten Sie auf eine sichere Befestigung der
Ladung.
Fahren Sie vorsichtig, da sich eine erhöhte
Seitenwindempfindlichkeit auf die Stabilität des
Fahrzeugs auswirken kann.
Überprüfen Sie regelmäßig die Stabilität
und den festen Sitz von Dachträgern und
Dachgepäckträger, jedoch mindestens vor jeder
Fahrt.
Bauen Sie die Dachgepäckträger wieder ab,
wenn sie nicht mehr benötigt werden.
Beim Beladen des Dachs (nicht höher als
40 cm) gelten folgende Höchstwerte:
–

Querträger auf Längsträgern:
80 kg
–

Zwei am Dach verschraubte Querträger:

100

kg
–

Drei am Dach verschraubte Querträger:

150

kg
–

Ein Aluminiumträger: 120

kg.
–

Ein Stahlträger:
115 kg.
Wenn die Ladehöhe 40 cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit dem
Straßenprofil an, damit die Dachträger oder
Dachgepäckträger und die Befestigungen am
Fahrzeug nicht beschädigt werden.
Beachten Sie die gesetzlichen Bestimmungen
des jeweiligen Landes hinsichtlich des Transports
von Gegenständen, die länger als das Fahrzeug
sind.


Beim Beladen des Dachs eines 7-Sitzer- Modells (nicht höher als 40 cm) gelten
folgende Höchstwerte:
–

Drei am Dach verschraubte Querträger:

100

kg
–

Ein Aluminiumträger: 70

kg
–

Ein Stahlträger:
65 kg
Aus Sicherheitsgründen und um jegliche Beschädigung des Daches zu vermeiden,
dürfen ausschließlich nur für Ihr Fahrzeug
homologierte Dachquerträger und
Dachgepäckträger montiert werden.
Halten Sie sich an die Einbauanweisungen
und die Nutzungsbedingungen in der mit den
Dachträgern und Dachgepäckträgern gelieferten
Bedienungsanleitung.

205
Praktische Tipps
7

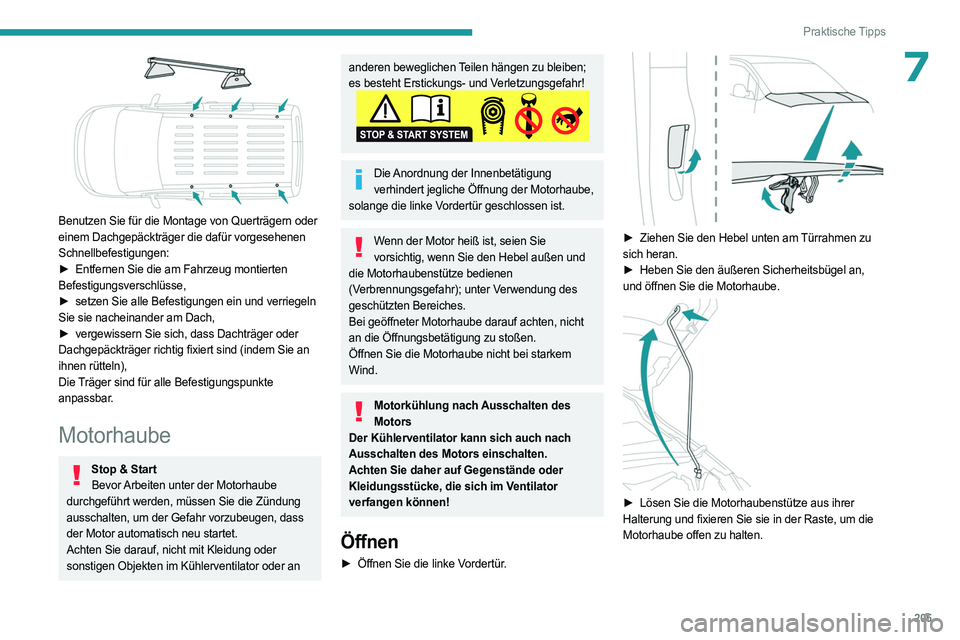

Benutzen Sie für die Montage von Querträgern oder
einem Dachgepäckträger die dafür vorgesehenen
Schnellbefestigungen:
►
Entfernen Sie die am Fahrzeug montierten

Befestigungsverschlüsse,
►

setzen Sie alle Befestigungen ein und verriegeln

Sie sie nacheinander am Dach,
►

vergewissern Sie sich, dass Dachträger oder

Dachgepäckträger richtig fixiert sind (indem Sie an
ihnen rütteln),
Die Träger sind für alle Befestigungspunkte
anpassbar.
Motorhaube
Stop & Start Bevor Arbeiten unter der Motorhaube
durchgeführt werden, müssen Sie die Zündung
ausschalten, um der Gefahr vorzubeugen, dass
der Motor automatisch neu startet.
Achten Sie darauf, nicht mit Kleidung oder
sonstigen Objekten im Kühlerventilator oder an
anderen beweglichen Teilen hängen zu bleiben;
es besteht Erstickungs- und Verletzungsgefahr!
Die Anordnung der Innenbetätigung verhindert jegliche Öffnung der Motorhaube,
solange die linke Vordertür geschlossen ist.
Wenn der Motor heiß ist, seien Sie vorsichtig, wenn Sie den Hebel außen und
die Motorhaubenstütze bedienen
(Verbrennungsgefahr); unter Verwendung des
geschützten Bereiches.
Bei geöffneter Motorhaube darauf achten, nicht
an die Öffnungsbetätigung zu stoßen.
Öffnen Sie die Motorhaube nicht bei starkem
Wind.
Motorkühlung nach Ausschalten des Motors
Der Kühlerventilator kann sich auch nach
Ausschalten des Motors einschalten.
Achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen können!
Öffnen
► Öffnen Sie die linke Vordertür.

► Ziehen Sie den Hebel unten am Türrahmen zu
sich heran.
►

Heben Sie den äußeren Sicherheitsbügel an,

und öffnen Sie die Motorhaube.


► Lösen Sie die Motorhaubenstütze aus ihrer
Halterung und fixieren Sie sie in der Raste, um die
Motorhaube offen zu halten.

206
Praktische Tipps

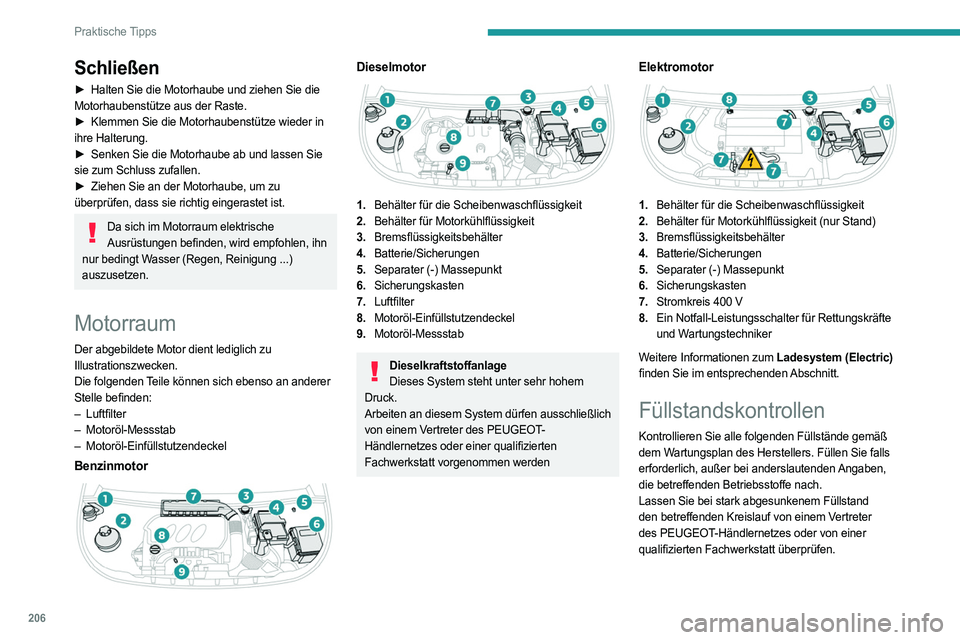

Schließen
► Halten Sie die Motorhaube und ziehen Sie die
Motorhaubenstütze aus der Raste.
►

Klemmen Sie die Motorhaubenstütze wieder in

ihre Halterung.
►

Senken Sie die Motorhaube ab und lassen Sie

sie zum Schluss zufallen.
►

Ziehen Sie an der Motorhaube, um zu

überprüfen, dass sie richtig eingerastet ist.
Da sich im Motorraum elektrische Ausrüstungen befinden, wird empfohlen, ihn
nur bedingt Wasser (Regen, Reinigung ...)
auszusetzen.
Motorraum
Der abgebildete Motor dient lediglich zu
Illustrationszwecken.
Die folgenden
Teile können sich ebenso an anderer
Stelle befinden:
–

Luftfilter
–

Motoröl-Messstab
–
Motoröl-Einfüllstutzendeckel
Benzinmotor

Dieselmotor

1. Behälter für die Scheibenwaschflüssigkeit
2. Behälter für Motorkühlflüssigkeit
3. Bremsflüssigkeitsbehälter
4. Batterie/Sicherungen
5. Separater (-) Massepunkt
6. Sicherungskasten
7. Luftfilter
8. Motoröl-Einfüllstutzendeckel
9. Motoröl-Messstab
Dieselkraftstoffanlage
Dieses System steht unter sehr hohem
Druck.
Arbeiten an diesem System dürfen ausschließlich
von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt vorgenommen werden
Elektromotor

1. Behälter für die Scheibenwaschflüssigkeit
2. Behälter für Motorkühlflüssigkeit (nur Stand)
3. Bremsflüssigkeitsbehälter
4. Batterie/Sicherungen
5. Separater (-) Massepunkt
6. Sicherungskasten
7. Stromkreis 400
V
8. Ein Notfall-Leistungsschalter für Rettungskräfte
und Wartungstechniker
Weitere Informationen zum Ladesystem (Electric)
finden Sie im entsprechenden Abschnitt.
Füllstandskontrollen
Kontrollieren Sie alle folgenden Füllstände gemäß
dem Wartungsplan des Herstellers. Füllen Sie falls
erforderlich, außer bei anderslautenden Angaben,
die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand
den betreffenden Kreislauf von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.

207
Praktische Tipps

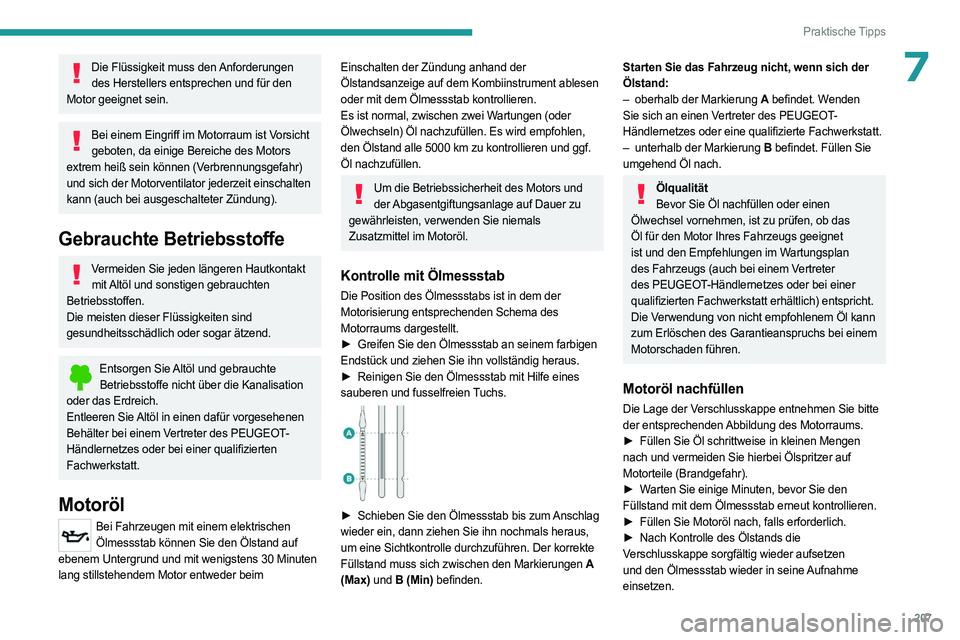

7Die Flüssigkeit muss den Anforderungen des Herstellers entsprechen und für den
Motor geeignet sein.
Bei einem Eingriff im Motorraum ist Vorsicht geboten, da einige Bereiche des Motors
extrem heiß sein können (Verbrennungsgefahr)
und sich der Motorventilator jederzeit einschalten
kann (auch bei ausgeschalteter Zündung).
Gebrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Hautkontakt mit Altöl und sonstigen gebrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Entsorgen Sie Altöl und gebrauchte Betriebsstoffe nicht über die Kanalisation
oder das Erdreich.
Entleeren Sie Altöl in einen dafür vorgesehenen
Behälter bei einem Vertreter des PEUGEOT-
Händlernetzes oder bei einer qualifizierten
Fachwerkstatt.
Motoröl
Bei Fahrzeugen mit einem elektrischen Ölmessstab können Sie den Ölstand auf
ebenem Untergrund und mit wenigstens 30
Minuten
lang stillstehendem Motor entweder beim
Einschalten der Zündung anhand der
Ölstandsanzeige auf dem Kombiinstrument ablesen
oder mit dem Ölmessstab kontrollieren.
Es ist normal, zwischen zwei Wartungen (oder
Ölwechseln) Öl nachzufüllen. Es wird empfohlen,
den Ölstand alle 5000
km zu kontrollieren und ggf.
Öl nachzufüllen.
Um die Betriebssicherheit des Motors und der Abgasentgiftungsanlage auf Dauer zu
gewährleisten, verwenden Sie niemals
Zusatzmittel im Motoröl.
Kontrolle mit Ölmessstab
Die Position des Ölmessstabs ist in dem der
Motorisierung entsprechenden Schema des
Motorraums dargestellt.
►

Greifen Sie den Ölmessstab an seinem farbigen

Endstück und ziehen Sie ihn vollständig heraus.
►

Reinigen Sie den Ölmessstab mit Hilfe eines

sauberen und fusselfreien Tuchs.


► Schieben Sie den Ölmessstab bis zum Anschlag
wieder ein, dann ziehen Sie ihn nochmals heraus,
um eine Sichtkontrolle durchzuführen. Der korrekte
Füllstand muss sich zwischen den Markierungen
A
(Max) und
B (Min) befinden.
Starten Sie das Fahrzeug nicht, wenn sich der
Ölstand:
–
oberhalb der Markierung
A befindet. Wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
–

unterhalb der Markierung
B befindet. Füllen Sie
umgehend Öl nach.
Ölqualität Bevor Sie Öl nachfüllen oder einen
Ölwechsel vornehmen, ist zu prüfen, ob das
Öl für den Motor Ihres Fahrzeugs geeignet
ist und den Empfehlungen im Wartungsplan
des Fahrzeugs (auch bei einem Vertreter
des PEUGEOT-Händlernetzes oder bei einer
qualifizierten Fachwerkstatt erhältlich) entspricht.
Die Verwendung von nicht empfohlenem Öl kann
zum Erlöschen des Garantieanspruchs bei einem
Motorschaden führen.
Motoröl nachfüllen
Die Lage der Verschlusskappe entnehmen Sie bitte
der entsprechenden Abbildung des Motorraums.
►

Füllen Sie Öl schrittweise in kleinen Mengen

nach und vermeiden Sie hierbei Ölspritzer auf
Motorteile (Brandgefahr).
►

W
arten Sie einige Minuten, bevor Sie den
Füllstand mit dem Ölmessstab erneut kontrollieren.
►

Füllen Sie Motoröl nach, falls erforderlich.
►


Nach Kontrolle des Ölstands die

Verschlusskappe sorgfältig wieder aufsetzen
und den Ölmessstab wieder in seine Aufnahme
einsetzen.

208
Praktische Tipps

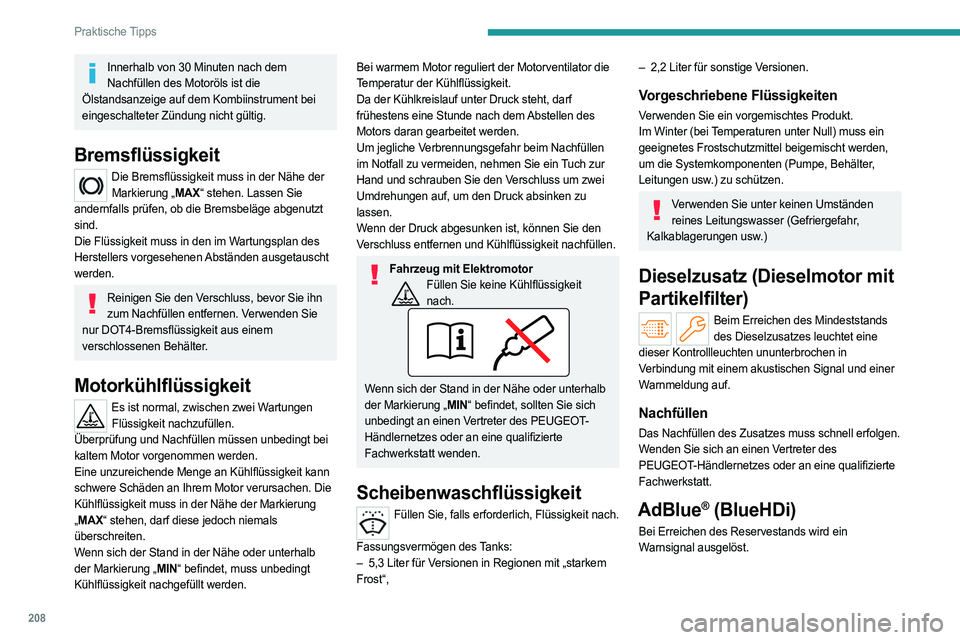

Innerhalb von 30 Minuten nach dem
Nachfüllen des Motoröls ist die
Ölstandsanzeige auf dem Kombiinstrument bei
eingeschalteter Zündung nicht gültig.
Bremsflüssigkeit
Die Bremsflüssigkeit muss in der Nähe der Markierung „MAX“ stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge abgenutzt
sind.
Die Flüssigkeit muss in den im Wartungsplan des
Herstellers vorgesehenen Abständen ausgetauscht
werden.
Reinigen Sie den Verschluss, bevor Sie ihn zum Nachfüllen entfernen. Verwenden Sie
nur DOT4-Bremsflüssigkeit aus einem
verschlossenen Behälter.
Motorkühlflüssigkeit
Es ist normal, zwischen zwei Wartungen Flüssigkeit nachzufüllen.
Überprüfung und Nachfüllen müssen unbedingt bei
kaltem Motor vorgenommen werden.
Eine unzureichende Menge an Kühlflüssigkeit kann
schwere Schäden an Ihrem Motor verursachen. Die
Kühlflüssigkeit muss in der Nähe der Markierung
„ MAX“ stehen, darf diese jedoch niemals
überschreiten.
Wenn sich der Stand in der Nähe oder unterhalb
der Markierung „MIN“ befindet, muss unbedingt
Kühlflüssigkeit nachgefüllt werden.
Bei warmem Motor reguliert der Motorventilator die
Temperatur der Kühlflüssigkeit.
Da der Kühlkreislauf unter Druck steht, darf
frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
Um jegliche Verbrennungsgefahr beim Nachfüllen
im Notfall zu vermeiden, nehmen Sie ein Tuch zur
Hand und schrauben Sie den Verschluss um zwei
Umdrehungen auf, um den Druck absinken zu
lassen.
Wenn der Druck abgesunken ist, können Sie den
Verschluss entfernen und Kühlflüssigkeit nachfüllen.
Fahrzeug mit ElektromotorFüllen Sie keine Kühlflüssigkeit nach.
Wenn sich der Stand in der Nähe oder unterhalb
der Markierung „MIN“ befindet, sollten Sie sich
unbedingt an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt wenden.
Scheibenwaschflüssigkeit
Füllen Sie, falls erforderlich, Flüssigkeit nach.
Fassungsvermögen des Tanks:
–

5,3 Liter für V
ersionen in Regionen mit „starkem
Frost“,
– 2,2 Liter für sonstige V ersionen.
Vorgeschriebene Flüssigkeiten
Verwenden Sie ein vorgemischtes Produkt.
Im Winter (bei Temperaturen unter Null) muss ein
geeignetes Frostschutzmittel beigemischt werden,
um die Systemkomponenten (Pumpe, Behälter,
Leitungen usw.) zu schützen.
Verwenden Sie unter keinen Umständen
reines Leitungswasser (Gefriergefahr,
Kalkablagerungen usw.)
Dieselzusatz (Dieselmotor mit
Partikelfilter)
Beim Erreichen des Mindeststands des Dieselzusatzes leuchtet eine
dieser Kontrollleuchten ununterbrochen in
Verbindung mit einem akustischen Signal und einer
Warnmeldung auf.
Nachfüllen
Das Nachfüllen des Zusatzes muss schnell erfolgen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
AdBlue® (BlueHDi)
Bei Erreichen des Reservestands wird ein
Warnsignal ausgelöst.
