Page 211 of 324
209
Praktische Tipps

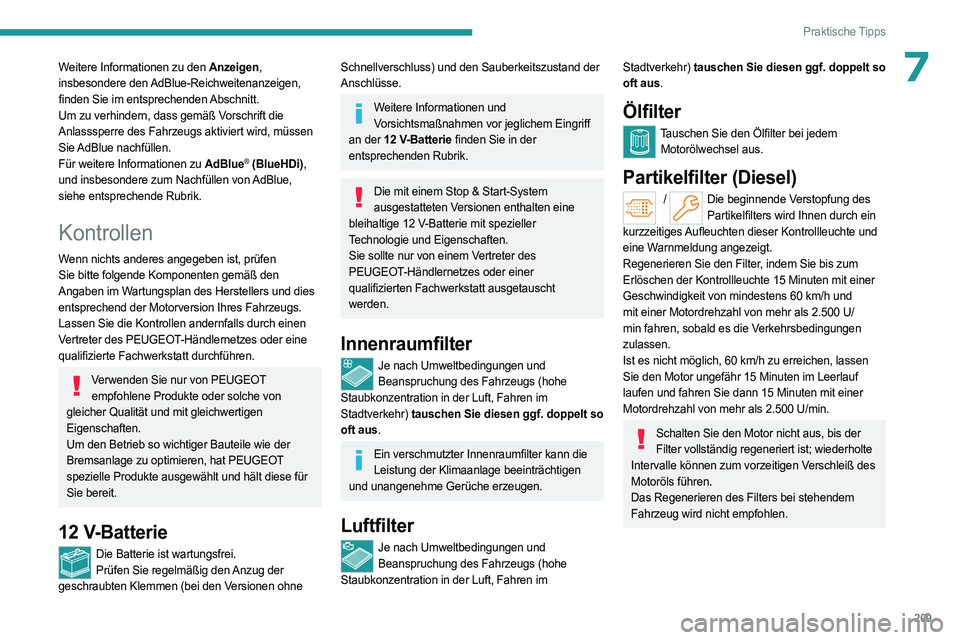

7Weitere Informationen zu den Anzeigen,
insbesondere den AdBlue-Reichweitenanzeigen,
finden Sie im entsprechenden Abschnitt.
Um zu verhindern, dass gemäß Vorschrift die
Anlasssperre des Fahrzeugs aktiviert wird, müssen
Sie AdBlue nachfüllen.
Für weitere Informationen zu AdBlue
® (BlueHDi),
und insbesondere zum Nachfüllen von AdBlue,
siehe entsprechende Rubrik.
Kontrollen
Wenn nichts anderes angegeben ist, prüfen
Sie bitte folgende Komponenten gemäß den
Angaben im Wartungsplan des Herstellers und dies
entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie die Kontrollen andernfalls durch einen
Vertreter des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt durchführen.
Verwenden Sie nur von PEUGEOT empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat PEUGEOT
spezielle Produkte ausgewählt und hält diese für
Sie bereit.
12 V-Batterie
Die Batterie ist wartungsfrei. Prüfen Sie regelmäßig den Anzug der
geschraubten Klemmen (bei den Versionen ohne
Schnellverschluss) und den Sauberkeitszustand der
Anschlüsse.
Weitere Informationen und Vorsichtsmaßnahmen vor jeglichem Eingriff
an der 12
V-Batterie finden Sie in der
entsprechenden Rubrik.
Die mit einem Stop & Start-System ausgestatteten Versionen enthalten eine
bleihaltige 12
V-Batterie mit spezieller
Technologie und Eigenschaften.
Sie sollte nur von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt ausgetauscht
werden.
Innenraumfilter
Je nach Umweltbedingungen und Beanspruchung des Fahrzeugs (hohe
Staubkonzentration in der Luft, Fahren im
Stadtverkehr) tauschen Sie diesen ggf. doppelt so
oft aus.
Ein verschmutzter Innenraumfilter kann die Leistung der Klimaanlage beeinträchtigen
und unangenehme Gerüche erzeugen.
Luftfilter
Je nach Umweltbedingungen und Beanspruchung des Fahrzeugs (hohe
Staubkonzentration in der Luft, Fahren im
Stadtverkehr) tauschen Sie diesen ggf. doppelt so
oft aus.
Ölfilter
Tauschen Sie den Ölfilter bei jedem Motorölwechsel aus.
Partikelfilter (Diesel)
/ Die beginnende Verstopfung des Partikelfilters wird Ihnen durch ein
kurzzeitiges Aufleuchten dieser Kontrollleuchte und
eine Warnmeldung angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum
Erlöschen der Kontrollleuchte 15 Minuten mit einer
Geschwindigkeit von mindestens 60
km/h und
mit einer Motordrehzahl von mehr als 2.500 U/
min fahren, sobald es die Verkehrsbedingungen
zulassen.
Ist es nicht möglich, 60
km/h zu erreichen, lassen
Sie den Motor ungefähr 15 Minuten im Leerlauf
laufen und fahren Sie dann 15 Minuten mit einer
Motordrehzahl von mehr als 2.500 U/min.
Schalten Sie den Motor nicht aus, bis der Filter vollständig regeneriert ist; wiederholte
Intervalle können zum vorzeitigen Verschleiß des
Motoröls führen.
Das Regenerieren des Filters bei stehendem
Fahrzeug wird nicht empfohlen.
Page 212 of 324
210
Praktische Tipps

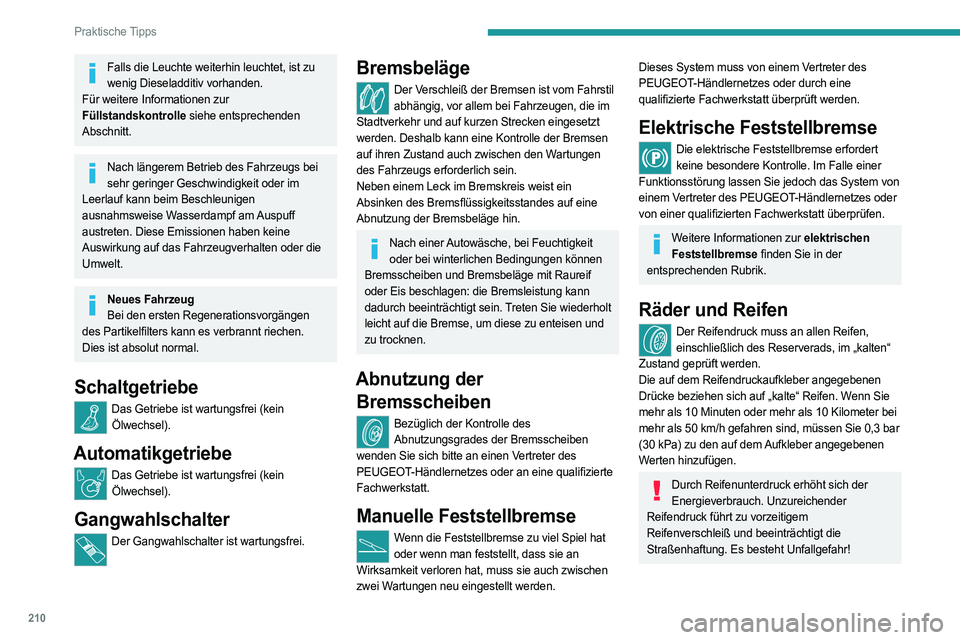

Falls die Leuchte weiterhin leuchtet, ist zu wenig Dieseladditiv vorhanden.
Für weitere Informationen zur
Füllstandskontrolle siehe entsprechenden
Abschnitt.
Nach längerem Betrieb des Fahrzeugs bei sehr geringer Geschwindigkeit oder im
Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Diese Emissionen haben keine
Auswirkung auf das Fahrzeugverhalten oder die
Umwelt.
Neues Fahrzeug Bei den ersten Regenerationsvorgängen
des Partikelfilters kann es verbrannt riechen.
Dies ist absolut normal.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein Ölwechsel).
Automatikgetriebe
Das Getriebe ist wartungsfrei (kein Ölwechsel).
Gangwahlschalter
Der Gangwahlschalter ist wartungsfrei.
Bremsbeläge
Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die im
Stadtverkehr und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle der Bremsen
auf ihren Zustand auch zwischen den Wartungen
des Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf eine
Abnutzung der Bremsbeläge hin.
Nach einer Autowäsche, bei Feuchtigkeit oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung kann
dadurch beeinträchtigt sein. Treten Sie wiederholt
leicht auf die Bremse, um diese zu enteisen und
zu trocknen.
Abnutzung der Bremsscheiben
Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Manuelle Feststellbremse
Wenn die Feststellbremse zu viel Spiel hat oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch zwischen
zwei Wartungen neu eingestellt werden.
Dieses System muss von einem Vertreter des
PEUGEOT-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
Elektrische Feststellbremse
Die elektrische Feststellbremse erfordert keine besondere Kontrolle. Im Falle einer
Funktionsstörung lassen Sie jedoch das System von
einem Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen.
Weitere Informationen zur elektrischen Feststellbremse finden Sie in der
entsprechenden Rubrik.
Räder und Reifen
Der Reifendruck muss an allen Reifen, einschließlich des Reserverads, im „kalten“
Zustand geprüft werden.
Die auf dem Reifendruckaufkleber angegebenen
Drücke beziehen sich auf „kalte“ Reifen. Wenn Sie
mehr als 10 Minuten oder mehr als 10 Kilometer bei
mehr als 50
km/h gefahren sind, müssen Sie 0,3 bar
(30 kPa) zu den auf dem Aufkleber angegebenen
Werten hinzufügen.
Durch Reifenunterdruck erhöht sich der Energieverbrauch. Unzureichender
Reifendruck führt zu vorzeitigem
Reifenverschleiß und beeinträchtigt die
Straßenhaftung. Es besteht Unfallgefahr!
Page 213 of 324
2 11
Praktische Tipps

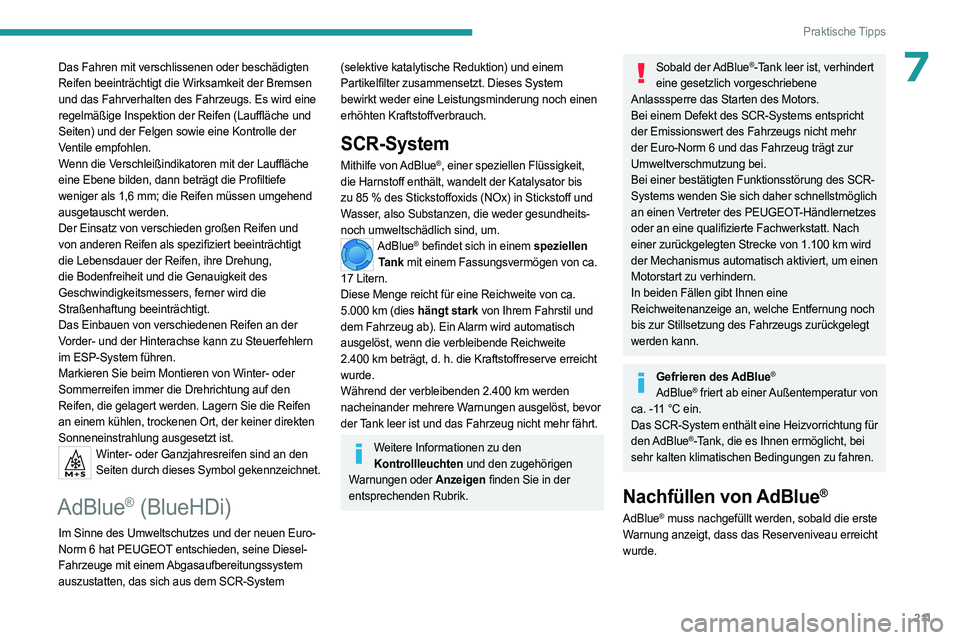

7Das Fahren mit verschlissenen oder beschädigten
Reifen beeinträchtigt die Wirksamkeit der Bremsen
und das Fahrverhalten des Fahrzeugs. Es wird eine
regelmäßige Inspektion der Reifen (Lauffläche und
Seiten) und der Felgen sowie eine Kontrolle der
Ventile empfohlen.
Wenn die Verschleißindikatoren mit der Lauffläche
eine Ebene bilden, dann beträgt die Profiltiefe
weniger als 1,6 mm; die Reifen müssen umgehend
ausgetauscht werden.
Der Einsatz von verschieden großen Reifen und
von anderen Reifen als spezifiziert beeinträchtigt
die Lebensdauer der Reifen, ihre Drehung,
die Bodenfreiheit und die Genauigkeit des
Geschwindigkeitsmessers, ferner wird die
Straßenhaftung beeinträchtigt.
Das Einbauen von verschiedenen Reifen an der
Vorder- und der Hinterachse kann zu Steuerfehlern
im ESP-System führen.
Markieren Sie beim Montieren von Winter- oder
Sommerreifen immer die Drehrichtung auf den
Reifen, die gelagert werden. Lagern Sie die Reifen
an einem kühlen, trockenen Ort, der keiner direkten
Sonneneinstrahlung ausgesetzt ist.
Winter- oder Ganzjahresreifen sind an den Seiten durch dieses Symbol gekennzeichnet.
AdBlue® (BlueHDi)
Im Sinne des Umweltschutzes und der neuen Euro-
Norm 6 hat PEUGEOT entschieden, seine Diesel-
Fahrzeuge mit einem Abgasaufbereitungssystem
auszustatten, das sich aus dem SCR-System
(selektive katalytische Reduktion) und einem
Partikelfilter zusammensetzt. Dieses System
bewirkt weder eine Leistungsminderung noch einen
erhöhten Kraftstoffverbrauch.
SCR-System
Mithilfe von AdBlue®, einer speziellen Flüssigkeit,
die Harnstoff enthält, wandelt der Katalysator bis
zu 85
% des Stickstoffoxids (NOx) in Stickstoff und
Wasser, also Substanzen, die weder gesundheits-
noch umweltschädlich sind, um.
AdBlue® befindet sich in einem speziellen
Tank mit einem Fassungsvermögen von ca.
17 Litern.
Diese Menge reicht für eine Reichweite von ca.
5.000
km (dies hängt stark von Ihrem Fahrstil und
dem Fahrzeug ab). Ein Alarm wird automatisch
ausgelöst, wenn die verbleibende Reichweite
2.400
km beträgt, d. h. die Kraftstoffreserve erreicht
wurde.
Während der verbleibenden 2.400
km werden
nacheinander mehrere Warnungen ausgelöst, bevor
der Tank leer ist und das Fahrzeug nicht mehr fährt.
Weitere Informationen zu den Kontrollleuchten und den zugehörigen
Warnungen oder Anzeigen finden Sie in der
entsprechenden Rubrik.
Sobald der AdBlue®-Tank leer ist, verhindert
eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei einem Defekt des SCR-Systems entspricht
der Emissionswert des Fahrzeugs nicht mehr
der Euro-Norm 6 und das Fahrzeug trägt zur
Umweltverschmutzung bei.
Bei einer bestätigten Funktionsstörung des SCR-
Systems wenden Sie sich daher schnellstmöglich
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt. Nach
einer zurückgelegten Strecke von 1.100
km wird
der Mechanismus automatisch aktiviert, um einen
Motorstart zu verhindern.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche Entfernung noch
bis zur Stillsetzung des Fahrzeugs zurückgelegt
werden kann.
Gefrieren des AdBlue®
AdBlue® friert ab einer Außentemperatur von
ca. -11 °C ein.
Das SCR-System enthält eine Heizvorrichtung für
den AdBlue
®-Tank, die es Ihnen ermöglicht, bei
sehr kalten klimatischen Bedingungen zu fahren.
Nachfüllen von AdBlue®
AdBlue® muss nachgefüllt werden, sobald die erste
Warnung anzeigt, dass das Reserveniveau erreicht
wurde.
Page 214 of 324
212
Praktische Tipps

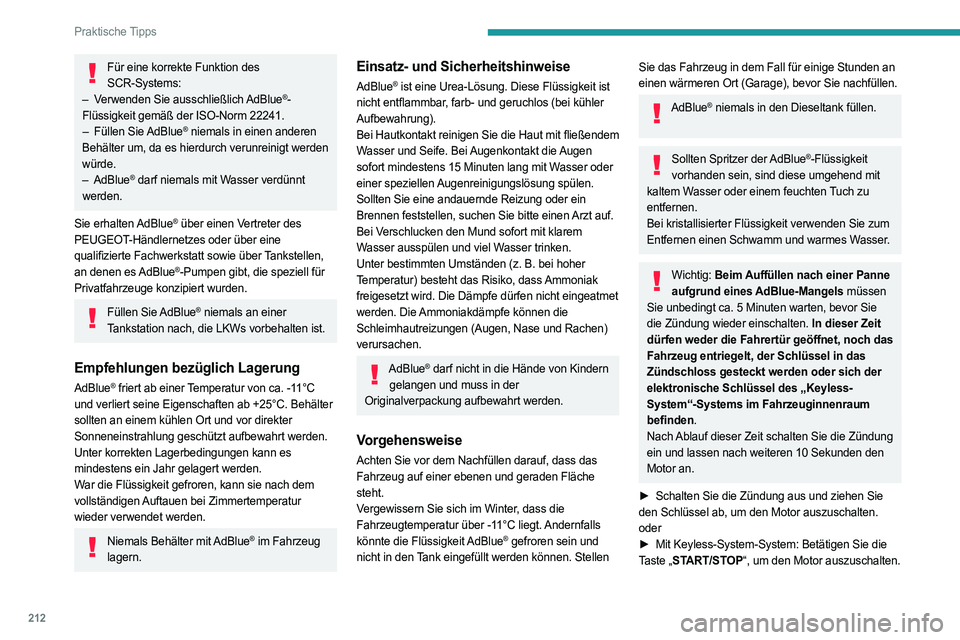

Für eine korrekte Funktion des SCR-Systems:
–
V
erwenden Sie ausschließlich AdBlue
®-
Flüssigkeit gemäß der ISO-Norm 22241.
–
Füllen
Sie AdBlue
® niemals in einen anderen
Behälter um, da es hierdurch verunreinigt werden
würde.
–
AdBlue
® darf niemals mit Wasser verdünnt
werden.
Sie erhalten AdBlue
® über einen Vertreter des
PEUGEOT-Händlernetzes oder über eine
qualifizierte Fachwerkstatt sowie über Tankstellen,
an denen es AdBlue
®-Pumpen gibt, die speziell für
Privatfahrzeuge konzipiert wurden.
Füllen Sie AdBlue® niemals an einer
Tankstation nach, die LKWs vorbehalten ist.
Empfehlungen bezüglich Lagerung
AdBlue® friert ab einer Temperatur von ca. -11°C
und verliert seine Eigenschaften ab +25°C. Behälter
sollten an einem kühlen Ort und vor direkter
Sonneneinstrahlung geschützt aufbewahrt werden.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach dem
vollständigen Auftauen bei Zimmertemperatur
wieder verwendet werden.
Niemals Behälter mit AdBlue® im Fahrzeug
lagern.
Einsatz- und Sicherheitshinweise
AdBlue® ist eine Urea-Lösung. Diese Flüssigkeit ist
nicht entflammbar, farb- und geruchlos (bei kühler
Aufbewahrung).
Bei Hautkontakt reinigen Sie die Haut mit fließendem
Wasser und Seife. Bei Augenkontakt die Augen
sofort mindestens 15 Minuten lang mit Wasser oder
einer speziellen Augenreinigungslösung spülen.
Sollten Sie eine andauernde Reizung oder ein
Brennen feststellen, suchen Sie bitte einen Arzt auf.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.
B. bei hoher
Temperatur) besteht das Risiko, dass Ammoniak
freigesetzt wird. Die Dämpfe dürfen nicht eingeatmet
werden. Die Ammoniakdämpfe können die
Schleimhautreizungen (Augen, Nase und Rachen)
verursachen.
AdBlue® darf nicht in die Hände von Kindern
gelangen und muss in der
Originalverpackung aufbewahrt werden.
Vorgehensweise
Achten Sie vor dem Nachfüllen darauf, dass das
Fahrzeug auf einer ebenen und geraden Fläche
steht.
Vergewissern Sie sich im Winter, dass die
Fahrzeugtemperatur über -11°C liegt. Andernfalls
könnte die Flüssigkeit AdBlue
® gefroren sein und
nicht in den Tank eingefüllt werden können. Stellen
Sie das Fahrzeug in dem Fall für einige Stunden an
einen wärmeren Ort (Garage), bevor Sie nachfüllen.
AdBlue® niemals in den Dieseltank füllen.
Sollten Spritzer der AdBlue®-Flüssigkeit
vorhanden sein, sind diese umgehend mit
kaltem Wasser oder einem feuchten Tuch zu
entfernen.
Bei kristallisierter Flüssigkeit verwenden Sie zum
Entfernen einen Schwamm und warmes Wasser.
Wichtig: Beim Auffüllen nach einer Panne
aufgrund eines AdBlue-Mangels müssen
Sie unbedingt ca. 5 Minuten warten, bevor Sie
die Zündung wieder einschalten. ln dieser Zeit
dürfen weder die Fahrertür geöffnet, noch das
Fahrzeug entriegelt, der Schlüssel in das
Zündschloss gesteckt werden oder sich der
elektronische Schlüssel des „Keyless-
System“-Systems im Fahrzeuginnenraum
befinden.
Nach Ablauf dieser Zeit schalten Sie die Zündung
ein und lassen nach weiteren 10 Sekunden den
Motor an.
►
Schalten Sie die Zündung aus und ziehen Sie
den Schlüssel ab, um den Motor auszuschalten.
oder
►
Mit Keyless-System-System: Betätigen Sie die
Taste „START/STOP“, um den Motor auszuschalten.
Page 215 of 324
213
Praktische Tipps
7

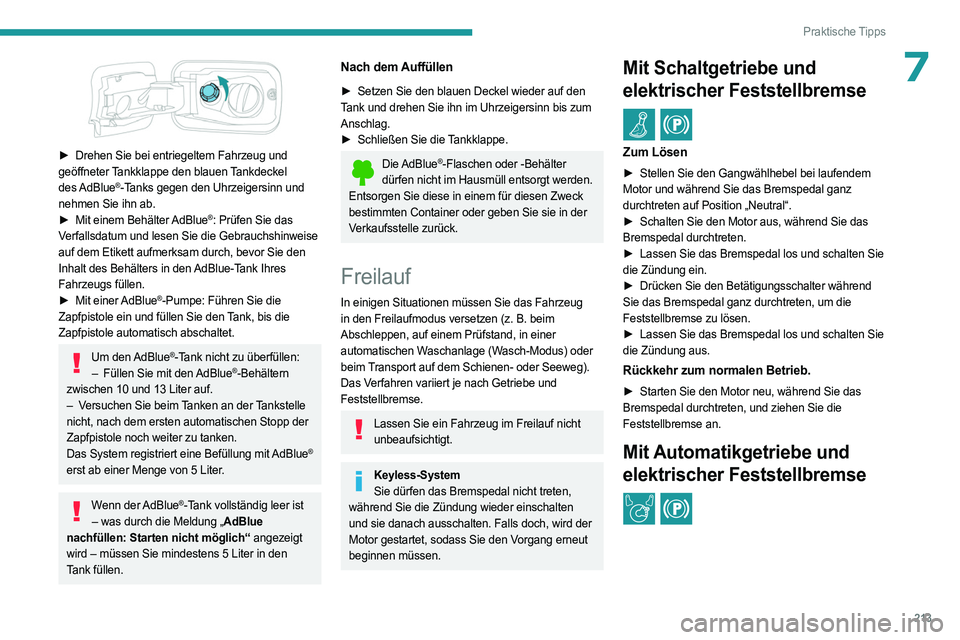

► Drehen Sie bei entriegeltem Fahrzeug und
geöffneter Tankklappe den blauen Tankdeckel
des AdBlue
®-Tanks gegen den Uhrzeigersinn und
nehmen Sie ihn ab.
►
Mit einem Behälter
AdBlue
®: Prüfen Sie das
Verfallsdatum und lesen Sie die Gebrauchshinweise
auf dem Etikett aufmerksam durch, bevor Sie den
Inhalt des Behälters in den AdBlue-Tank Ihres
Fahrzeugs füllen.
►
Mit einer
AdBlue
®-Pumpe: Führen Sie die
Zapfpistole ein und füllen Sie den Tank, bis die
Zapfpistole automatisch abschaltet.
Um den AdBlue®-Tank nicht zu überfüllen:
–
Füllen Sie mit den AdBlue®-Behältern
zwischen 10 und 13 Liter auf.
–
V
ersuchen Sie beim Tanken an der Tankstelle
nicht, nach dem ersten automatischen Stopp der
Zapfpistole noch weiter zu tanken.
Das System registriert eine Befüllung mit AdBlue
®
erst ab einer Menge von 5 Liter.
Wenn der AdBlue®-Tank vollständig leer ist
– was durch die Meldung „AdBlue
nachfüllen: Starten nicht möglich“ angezeigt
wird – müssen Sie mindestens 5 Liter in den
Tank füllen.
Nach dem Auffüllen
► Setzen Sie den blauen Deckel wieder auf den
Tank und drehen Sie ihn im Uhrzeigersinn bis zum
Anschlag.
►
Schließen Sie die
Tankklappe.
Die AdBlue®-Flaschen oder -Behälter
dürfen nicht im Hausmüll entsorgt werden.
Entsorgen Sie diese in einem für diesen Zweck
bestimmten Container oder geben Sie sie in der
Verkaufsstelle zurück.
Freilauf
In einigen Situationen müssen Sie das Fahrzeug
in den Freilaufmodus versetzen (z. B. beim
Abschleppen, auf einem Prüfstand, in einer
automatischen Waschanlage (Wasch-Modus) oder
beim Transport auf dem Schienen- oder Seeweg).
Das Verfahren variiert je nach Getriebe und
Feststellbremse.
Lassen Sie ein Fahrzeug im Freilauf nicht unbeaufsichtigt.
Keyless-SystemSie dürfen das Bremspedal nicht treten,
während Sie die Zündung wieder einschalten
und sie danach ausschalten. Falls doch, wird der
Motor gestartet, sodass Sie den Vorgang erneut
beginnen müssen.
Mit Schaltgetriebe und
elektrischer Feststellbremse
/
Zum Lösen
► Stellen Sie den Gangwählhebel bei laufendem
Motor und während Sie das Bremspedal ganz
durchtreten auf Position „Neutral“.
►
Schalten Sie den Motor aus, während Sie das
Bremspedal durchtreten.
►
Lassen Sie das Bremspedal los und schalten Sie
die Zündung ein.
►
Drücken Sie den Betätigungsschalter während
Sie das Bremspedal ganz durchtreten, um die
Feststellbremse zu lösen.
►
Lassen Sie das Bremspedal los und schalten Sie
die Zündung aus.
Rückkehr zum normalen Betrieb.
► Starten Sie den Motor neu, während Sie das
Bremspedal durchtreten, und ziehen Sie die
Feststellbremse an.
Mit Automatikgetriebe und
elektrischer Feststellbremse
/
Page 216 of 324
214
Praktische Tipps

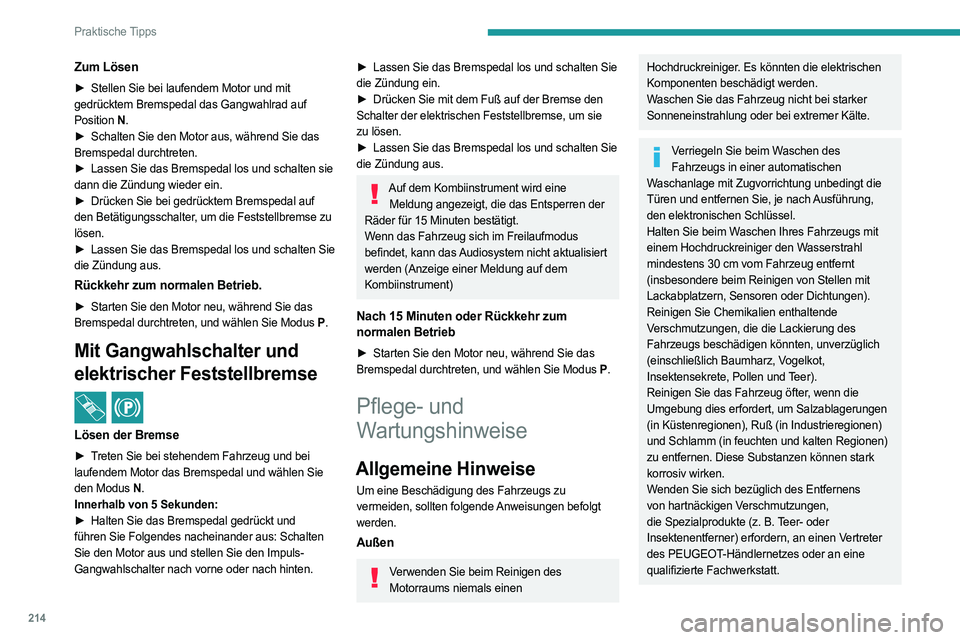

Zum Lösen
► Stellen Sie bei laufendem Motor und mit
gedrücktem Bremspedal das Gangwahlrad auf
Position N.
►
Schalten Sie den Motor aus, während Sie das
Bremspedal durchtreten.
►
Lassen Sie das Bremspedal los und schalten sie
dann die Zündung wieder ein.
►
Drücken Sie bei gedrücktem Bremspedal auf
den Betätigungsschalter, um die Feststellbremse zu
lösen.
►
Lassen Sie das Bremspedal los und schalten Sie
die Zündung aus.
Rückkehr zum normalen Betrieb.
► Starten Sie den Motor neu, während Sie das
Bremspedal durchtreten, und wählen Sie Modus P.
Mit Gangwahlschalter und
elektrischer Feststellbremse
/
Lösen der Bremse
► Treten Sie bei stehendem Fahrzeug und bei
laufendem Motor das Bremspedal und wählen Sie
den Modus N .
Innerhalb von 5 Sekunden:
►
Halten Sie das Bremspedal gedrückt und
führen Sie Folgendes nacheinander aus: Schalten
Sie den Motor aus und stellen Sie den Impuls-
Gangwahlschalter nach vorne oder nach hinten.
► Lassen Sie das Bremspedal los und schalten Sie
die Zündung ein.
►
Drücken Sie mit dem Fuß auf der Bremse den
Schalter der elektrischen Feststellbremse, um sie
zu lösen.
►
Lassen Sie das Bremspedal los und schalten Sie
die Zündung aus.
Auf dem Kombiinstrument wird eine Meldung angezeigt, die das Entsperren der
Räder für 15
Minuten bestätigt.
Wenn das Fahrzeug sich im Freilaufmodus
befindet, kann das Audiosystem nicht aktualisiert
werden (Anzeige einer Meldung auf dem
Kombiinstrument)
Nach 15 Minuten oder Rückkehr zum
normalen Betrieb
► Starten Sie den Motor neu, während Sie das
Bremspedal durchtreten, und wählen Sie Modus P.
Pflege- und
Wartungshinweise
Allgemeine Hinweise
Um eine Beschädigung des Fahrzeugs zu
vermeiden, sollten folgende Anweisungen befolgt
werden.
Außen
Verwenden Sie beim Reinigen des
Motorraums niemals einen
Hochdruckreiniger. Es könnten die elektrischen
Komponenten beschädigt werden.
Waschen Sie das Fahrzeug nicht bei starker
Sonneneinstrahlung oder bei extremer Kälte.
Verriegeln Sie beim Waschen des Fahrzeugs in einer automatischen
Waschanlage mit Zugvorrichtung unbedingt die
Türen und entfernen Sie, je nach Ausführung,
den elektronischen Schlüssel.
Halten Sie beim Waschen Ihres Fahrzeugs mit
einem Hochdruckreiniger den Wasserstrahl
mindestens 30
cm vom Fahrzeug entfernt
(insbesondere beim Reinigen von Stellen mit
Lackabplatzern, Sensoren oder Dichtungen).
Reinigen Sie Chemikalien enthaltende
Verschmutzungen, die die Lackierung des
Fahrzeugs beschädigen könnten, unverzüglich
(einschließlich Baumharz, Vogelkot,
Insektensekrete, Pollen und Teer).
Reinigen Sie das Fahrzeug öfter, wenn die
Umgebung dies erfordert, um Salzablagerungen
(in Küstenregionen), Ruß (in Industrieregionen)
und Schlamm (in feuchten und kalten Regionen)
zu entfernen. Diese Substanzen können stark
korrosiv wirken.
Wenden Sie sich bezüglich des Entfernens
von hartnäckigen Verschmutzungen,
die Spezialprodukte (z. B. Teer- oder
Insektenentferner) erfordern, an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Page 217 of 324
215
Praktische Tipps

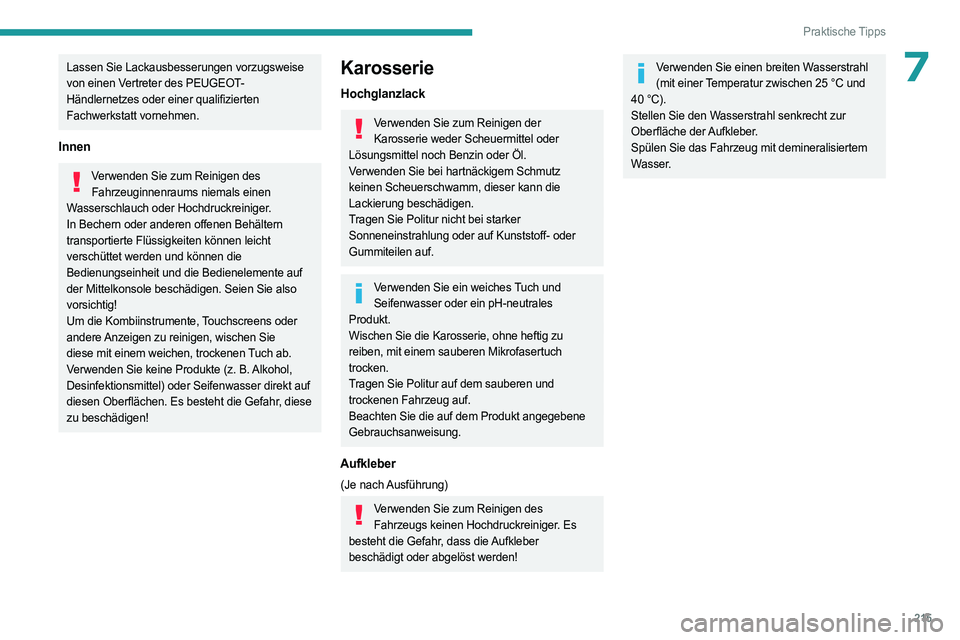

7Lassen Sie Lackausbesserungen vorzugsweise
von einen Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt vornehmen.
Innen
Verwenden Sie zum Reinigen des Fahrzeuginnenraums niemals einen
Wasserschlauch oder Hochdruckreiniger.
In Bechern oder anderen offenen Behältern
transportierte Flüssigkeiten können leicht
verschüttet werden und können die
Bedienungseinheit und die Bedienelemente auf
der Mittelkonsole beschädigen. Seien Sie also
vorsichtig!
Um die Kombiinstrumente, Touchscreens oder
andere Anzeigen zu reinigen, wischen Sie
diese mit einem weichen, trockenen Tuch ab.
Verwenden Sie keine Produkte (z.
B. Alkohol,
Desinfektionsmittel) oder Seifenwasser direkt auf
diesen Oberflächen. Es besteht die Gefahr, diese
zu beschädigen!
Karosserie
Hochglanzlack
Verwenden Sie zum Reinigen der Karosserie weder Scheuermittel oder
Lösungsmittel noch Benzin oder Öl.
Verwenden Sie bei hartnäckigem Schmutz
keinen Scheuerschwamm, dieser kann die
Lackierung beschädigen.
Tragen Sie Politur nicht bei starker
Sonneneinstrahlung oder auf Kunststoff- oder
Gummiteilen auf.
Verwenden Sie ein weiches Tuch und Seifenwasser oder ein pH-neutrales
Produkt.
Wischen Sie die Karosserie, ohne heftig zu
reiben, mit einem sauberen Mikrofasertuch
trocken.
Tragen Sie Politur auf dem sauberen und
trockenen Fahrzeug auf.
Beachten Sie die auf dem Produkt angegebene
Gebrauchsanweisung.
Aufkleber
(Je nach Ausführung)
Verwenden Sie zum Reinigen des Fahrzeugs keinen Hochdruckreiniger. Es
besteht die Gefahr, dass die Aufkleber
beschädigt oder abgelöst werden!
Verwenden Sie einen breiten Wasserstrahl (mit einer Temperatur zwischen 25 °C und
40
°C).
Stellen Sie den Wasserstrahl senkrecht zur
Oberfläche der Aufkleber.
Spülen Sie das Fahrzeug mit demineralisiertem
Wasser.
Page 218 of 324
216
Bei einer Panne

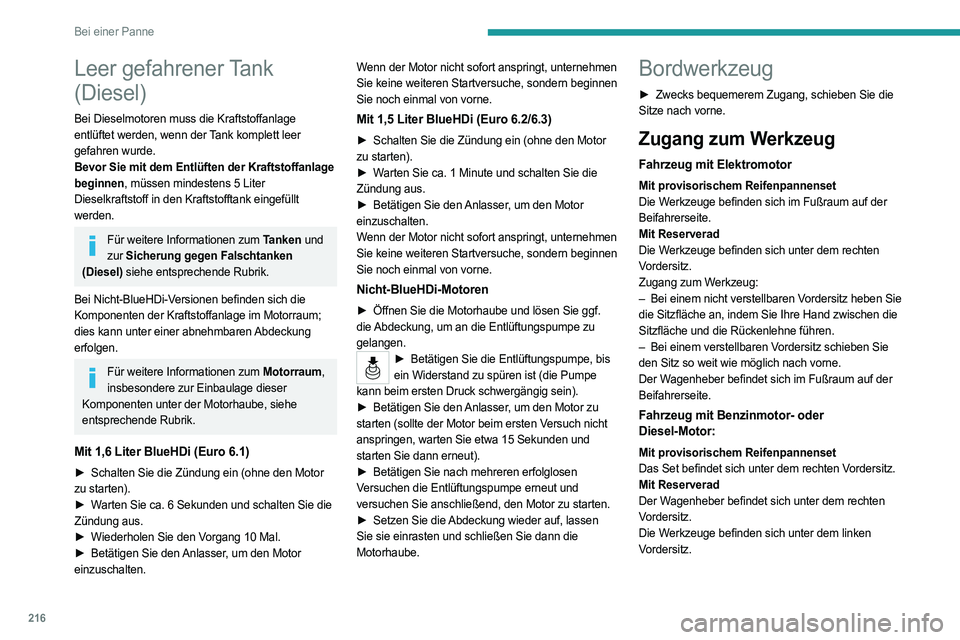

Leer gefahrener Tank
(Diesel)
Bei Dieselmotoren muss die Kraftstoffanlage
entlüftet werden, wenn der Tank komplett leer
gefahren wurde.
Bevor Sie mit dem Entlüften der Kraftstoffanlage
beginnen, müssen mindestens 5 Liter
Dieselkraftstoff in den Kraftstofftank eingefüllt
werden.
Für weitere Informationen zum Tanken und zur Sicherung gegen Falschtanken
(Diesel) siehe entsprechende Rubrik.
Bei Nicht-BlueHDi-Versionen befinden sich die
Komponenten der Kraftstoffanlage im Motorraum;
dies kann unter einer abnehmbaren Abdeckung
erfolgen.
Für weitere Informationen zum Motorraum, insbesondere zur Einbaulage dieser
Komponenten unter der Motorhaube, siehe
entsprechende Rubrik.
Mit 1,6 Liter BlueHDi (Euro 6.1)
► Schalten Sie die Zündung ein (ohne den Motor
zu starten).
►
W
arten Sie ca. 6 Sekunden und schalten Sie die
Zündung aus.
►
Wiederholen Sie den V
organg 10 Mal.
►
Betätigen Sie den
Anlasser, um den Motor
einzuschalten. Wenn der Motor nicht sofort anspringt, unternehmen
Sie keine weiteren Startversuche, sondern beginnen
Sie noch einmal von vorne.
Mit 1,5 Liter BlueHDi (Euro 6.2/6.3)
► Schalten Sie die Zündung ein (ohne den Motor
zu starten).
►
W
arten Sie ca. 1 Minute und schalten Sie die
Zündung aus.
►
Betätigen Sie den
Anlasser, um den Motor
einzuschalten.
Wenn der Motor nicht sofort anspringt, unternehmen
Sie keine weiteren Startversuche, sondern beginnen
Sie noch einmal von vorne.
Nicht-BlueHDi-Motoren
► Öffnen Sie die Motorhaube und lösen Sie ggf.
die Abdeckung, um an die Entlüftungspumpe zu
gelangen.
► Betätigen Sie die Entlüftungspumpe, bis
ein Widerstand zu spüren ist (die Pumpe
kann beim ersten Druck schwergängig sein).
►
Betätigen Sie den
Anlasser, um den Motor zu
starten (sollte der Motor beim ersten Versuch nicht
anspringen, warten Sie etwa 15 Sekunden und
starten Sie dann erneut).
►
Betätigen Sie nach mehreren erfolglosen
Versuchen die Entlüftungspumpe erneut und
versuchen Sie anschließend, den Motor zu starten.
►
Setzen Sie die
Abdeckung wieder auf, lassen
Sie sie einrasten und schließen Sie dann die
Motorhaube.
Bordwerkzeug
► Zwecks bequemerem Zugang, schieben Sie die
Sitze nach vorne.
Zugang zum Werkzeug
Fahrzeug mit Elektromotor
Mit provisorischem Reifenpannenset
Die Werkzeuge befinden sich im Fußraum auf der
Beifahrerseite.
Mit Reserverad
Die Werkzeuge befinden sich unter dem rechten
Vordersitz.
Zugang zum Werkzeug:
–
Bei
einem nicht verstellbaren Vordersitz heben Sie
die Sitzfläche an, indem Sie Ihre Hand zwischen die
Sitzfläche und die Rückenlehne führen.
–
Bei einem verstellbaren V
ordersitz schieben Sie
den Sitz so weit wie möglich nach vorne.
Der Wagenheber befindet sich im Fußraum auf der
Beifahrerseite.
Fahrzeug mit Benzinmotor- oder
Diesel-Motor:
Mit provisorischem Reifenpannenset
Das Set befindet sich unter dem rechten Vordersitz.
Mit Reserverad
Der Wagenheber befindet sich unter dem rechten
Vordersitz.
Die Werkzeuge befinden sich unter dem linken
Vordersitz.
Page 219 of 324
217
Bei einer Panne

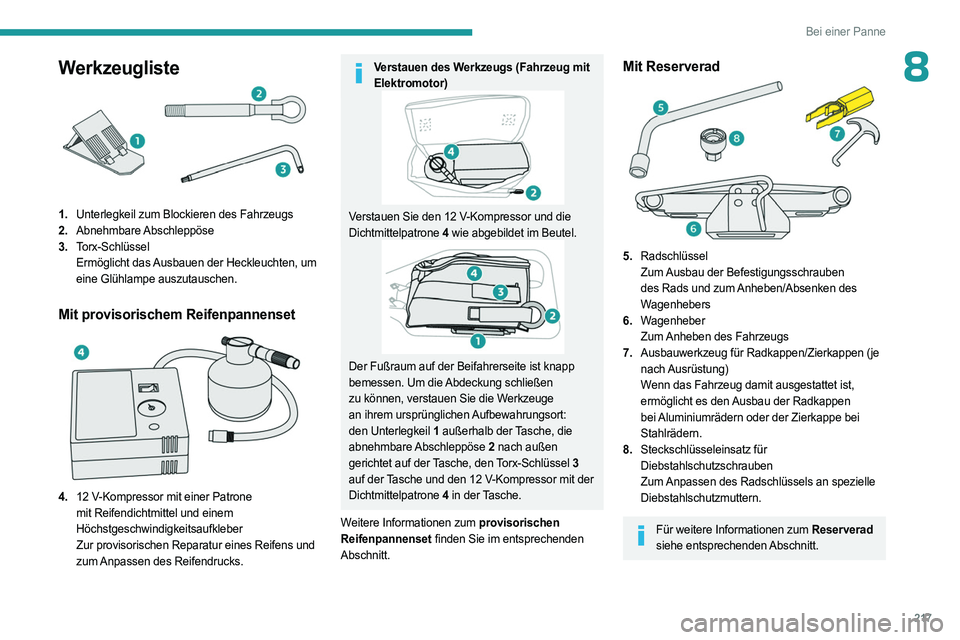

8Werkzeugliste
1.Unterlegkeil zum Blockieren des Fahrzeugs
2. Abnehmbare Abschleppöse
3. Torx-Schlüssel
Ermöglicht das Ausbauen der Heckleuchten, um
eine Glühlampe auszutauschen.
Mit provisorischem Reifenpannenset
4.12 V-Kompressor mit einer Patrone
mit Reifendichtmittel und einem
Höchstgeschwindigkeitsaufkleber
Zur provisorischen Reparatur eines Reifens und
zum Anpassen des Reifendrucks.
Verstauen des Werkzeugs (Fahrzeug mit Elektromotor)
Verstauen Sie den 12 V-Kompressor und die
Dichtmittelpatrone 4 wie abgebildet im Beutel.
Der Fußraum auf der Beifahrerseite ist knapp
bemessen. Um die Abdeckung schließen
zu können, verstauen Sie die Werkzeuge
an ihrem ursprünglichen Aufbewahrungsort:
den Unterlegkeil 1 außerhalb der Tasche, die
abnehmbare Abschleppöse 2 nach außen
gerichtet auf der Tasche, den Torx-Schlüssel 3
auf der Tasche und den 12
V-Kompressor mit der
Dichtmittelpatrone 4 in der Tasche.
Weitere Informationen zum provisorischen
Reifenpannenset finden Sie im entsprechenden
Abschnitt.
Mit Reserverad
5. Radschlüssel
Zum Ausbau der Befestigungsschrauben
des Rads und zum Anheben/Absenken des
Wagenhebers
6. Wagenheber
Zum Anheben des Fahrzeugs
7. Ausbauwerkzeug für Radkappen/Zierkappen (je
nach Ausrüstung)
Wenn das Fahrzeug damit ausgestattet ist,
ermöglicht es den Ausbau der Radkappen
bei Aluminiumrädern oder der Zierkappe bei
Stahlrädern.
8. Steckschlüsseleinsatz für
Diebstahlschutzschrauben
Zum Anpassen des Radschlüssels an spezielle
Diebstahlschutzmuttern.
Für weitere Informationen zum Reserverad
siehe entsprechenden Abschnitt.
Page 220 of 324
218
Bei einer Panne
All diese Werkzeuge sind speziell auf Ihr Fahrzeug abgestimmt und können je nach
Ausstattung variieren.
Verwenden Sie sie nicht für andere Zwecke.
Der Wagenheber darf nur bei einer Reifenpanne zum Radwechsel verwendet
werden.
Der Wagenheber bedarf keiner Wartung.
Der Wagenheber entspricht der europäischen
Gesetzgebung, wie in der Maschinen-Richtlinie
2006/42/EG definiert.
Teile des Wagenhebers, wie Schrauben oder Gelenke können Verletzungen
verursachen. Vermeiden Sie den Kontakt.
Bei Verschmutzung mit Schmierfett sorgfältig
reinigen.
Provisorisches
Reifenpannenset
Scannen Sie den QR-Code auf Seite 3 ein,
um die Anleitungsvideos aufzurufen.
Es besteht aus einem Kompressor und einer
Dichtmittelpatrone und kann zur provisorischen
Reparatur eines Reifens verwendet werden, um zur
nächstgelegenen Fachwerkstatt zu fahren.
Es wurde entwickelt, um die meisten Reifenpannen
zu reparieren.
Der Stromkreis des Fahrzeugs ermöglicht den Anschluss des Kompressors an die
12-V-Stromversorgung für die notwendige Dauer
der Reparatur nach einer Reifenpanne.
Nur der 12 V-Anschluss vorne im Fahrzeug darf für den Anschluss des Kompressors
verwendet werden.
Für weitere Informationen zum Werkzeugsatz siehe entsprechende Rubrik.
Reparaturanleitung
Entfernen Sie keinen Fremdkörper, der in den Reifen eingedrungen ist (z. B. Nagel,
Schraube).
►
Parken Sie das Fahrzeug, ohne dabei
den Verkehr zu behindern, und ziehen Sie die
Feststellbremse an.
►
Befolgen Sie die Sicherheitsanweisungen
(Warnblinker, Warndreieck, Tragen einer Warnweste
usw.) gemäß den Vorschriften des Landes, in dem
Sie fahren.
►
Schalten Sie die Zündung aus.
►
Entfernen Sie die V
entilkappe des zu
reparierenden Reifens und bewahren Sie sie an
einem sauberen Ort auf.
► Schließen Sie den Schlauch der
Dichtmittelflasche an das Ventil des defekten
Reifens an und ziehen Sie ihn fest an.
►
V
erbinden Sie den Schlauch des Kompressors
mit der Dichtmittelflasche.
►
Achten Sie darauf, dass sich der Schalter des
Kompressors in Position „O “ befindet.
►
Rollen Sie das unter dem Kompressor verstaute
elektrische Kabel vollständig ab.
►
Schließen Sie den Elektroanschluss des
Kompressors an den 12
V-Anschluss des Fahrzeugs
an.
► Bringen Sie den
Höchstgeschwindigkeitsaufkleber
an.
Der Höchstgeschwindigkeitsaufkleber muss im Inneren des Fahrzeugs, im Bereich des
Fahrers angebracht werden, um ihn daran zu
erinnern, dass ein Rad nur vorübergehend
benutzt werden darf.
