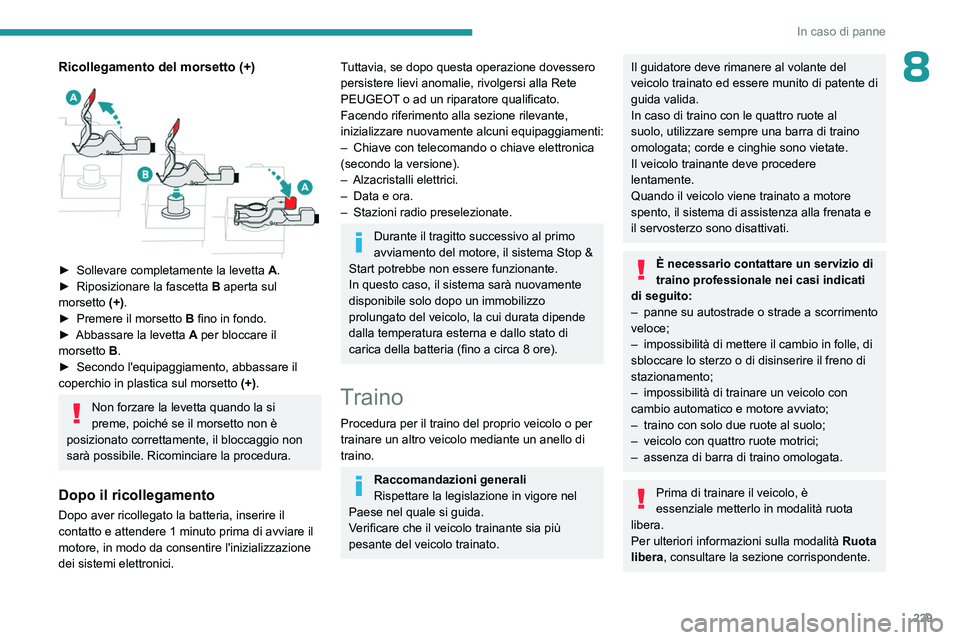

In caso di panne
8Ricollegamento del morsetto (+)

► Sollevare completamente la levetta A .
► Riposizionare la fascetta B aperta sul
morsetto (+).
►

Premere il morsetto
B fino in fondo.
►

Abbassare la levetta

A
per bloccare il
morsetto
B.
►

Secondo l'equipaggiamento, abbassare il
coperchio in plastica sul morsetto (+)

.
Non forzare la levetta quando la si
preme, poiché se il morsetto non è
posizionato correttamente, il bloccaggio non
sarà possibile. Ricominciare la procedura.
Dopo il ricollegamento
Dopo aver ricollegato la batteria, inserire il
contatto e attendere 1 minuto prima di avviare il
motore, in modo da consentire l'inizializzazione
dei sistemi elettronici.
Tuttavia, se dopo questa operazione dovessero
persistere lievi anomalie, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Facendo riferimento alla sezione rilevante,
inizializzare nuovamente alcuni equipaggiamenti:
–

Chiave
con telecomando o chiave elettronica
(secondo la versione).
–

Alzacristalli elettrici.
–


Data e ora.
–


Stazioni radio preselezionate.
Durante il tragitto successivo al primo
avviamento del motore, il sistema Stop &
Start potrebbe non essere funzionante.
In questo caso, il sistema sarà nuovamente
disponibile solo dopo un immobilizzo
prolungato del veicolo, la cui durata dipende
dalla temperatura esterna e dallo stato di
carica della batteria (fino a circa 8 ore).
Traino
Procedura per il traino del proprio veicolo o per
trainare un altro veicolo mediante un anello di
traino.
Raccomandazioni generali
Rispettare la legislazione in vigore nel
Paese nel quale si guida.
Verificare che il veicolo trainante sia più
pesante del veicolo trainato.
Il guidatore deve rimanere al volante del
veicolo trainato ed essere munito di patente di
guida valida.
In caso di traino con le quattro ruote al
suolo, utilizzare sempre una barra di traino
omologata; corde e cinghie sono vietate.
Il veicolo trainante deve procedere
lentamente.
Quando il veicolo viene trainato a motore
spento, il sistema di assistenza alla frenata e
il servosterzo sono disattivati.
È necessario contattare un servizio di
traino professionale nei casi indicati
di seguito:
–

panne su autostrade o strade a scorrimento
veloce;
–


impossibilità di mettere il cambio in folle, di
sbloccare lo sterzo o di disinserire il freno di
stazionamento;
–


impossibilità di trainare un veicolo con
cambio automatico e motore avviato;
–


traino con solo due ruote al suolo;
–


veicolo con quattro ruote motrici;
–


assenza di barra di traino omologata.
Prima di trainare il veicolo, è
essenziale metterlo in modalità ruota
libera.
Per ulteriori informazioni sulla modalità Ruota
libera, consultare la sezione corrispondente.

230
In caso di panne
Motore elettrico
Un veicolo elettrico non può in nessun
caso essere utilizzato per trainare un altro
veicolo.Tuttavia, può essere utilizzato, ad esempio,
per uscire da un solco del terreno.

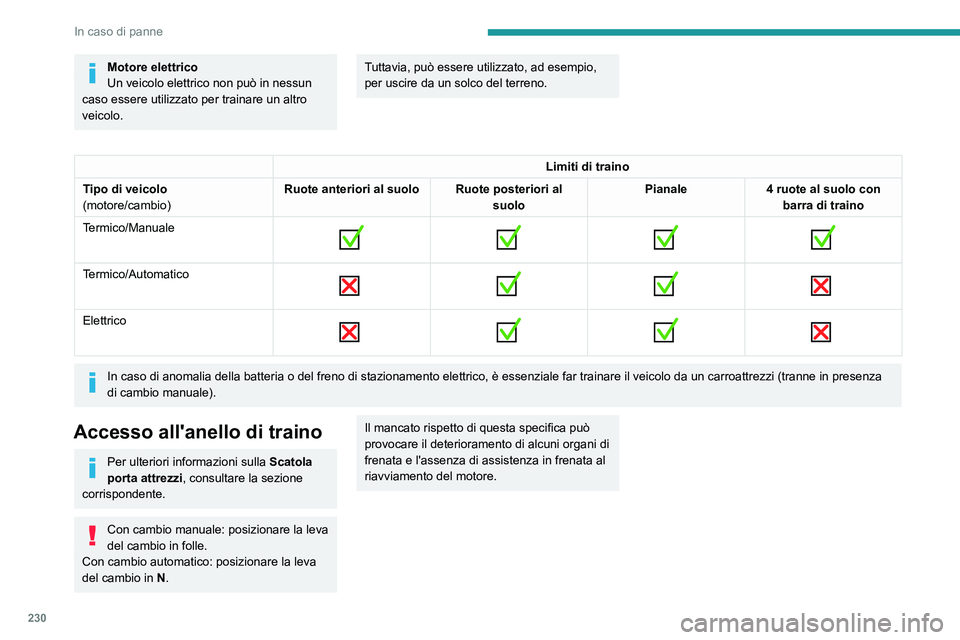

Limiti di traino
Tipo di veicolo
(motore/cambio) Ruote anteriori al suolo Ruote posteriori al
suoloPianale
4 ruote al suolo con
barra di traino
Termico/Manuale


Termico/Automatico

Elettrico

In caso di anomalia della batteria o del freno di stazionamento elettric\
o, è essenziale far trainare il veicolo da un carroattrezzi (tranne in pres\
enza
di cambio manuale).
Accesso all'anello di traino
Per ulteriori informazioni sulla
Scatola
porta attrezzi, consultare la sezione
corrispondente.
Con cambio manuale: posizionare la leva
del cambio in folle.
Con cambio automatico: posizionare la leva
del cambio in N.
Il mancato rispetto di questa specifica può
provocare il deterioramento di alcuni organi di
frenata e l'assenza di assistenza in frenata al
riavviamento del motore.

231
In caso di panne

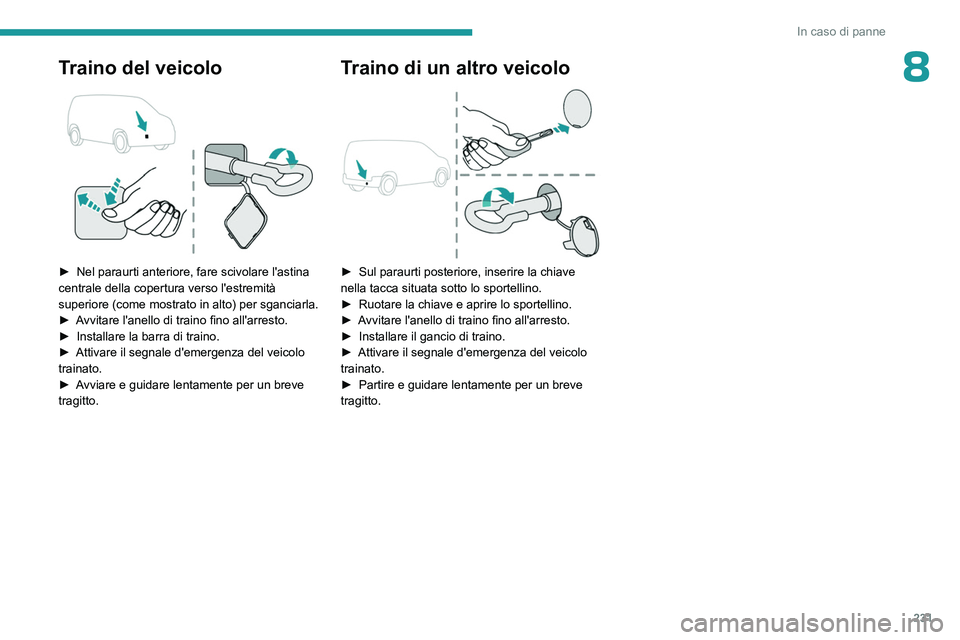

8Traino del veicolo

► Nel paraurti anteriore, fare scivolare l'astina
centrale della copertura verso l'estremità
superiore (come mostrato in alto) per sganciarla.
►

A
vvitare l'anello di traino fino all'arresto.
►

Installare la barra di traino.
►


Attivare il segnale d'emergenza del veicolo
trainato.
►


A
vviare e guidare lentamente per un breve
tragitto.
Traino di un altro veicolo

► Sul paraurti posteriore, inserire la chiave
nella tacca situata sotto lo sportellino.
►

Ruotare la chiave e aprire lo sportellino.
►


A
vvitare l'anello di traino fino all'arresto.
►

Installare il gancio di traino.
►


Attivare il segnale d'emergenza del veicolo
trainato.
►


Partire e guidare lentamente per un breve
tragitto.

232
Caratteristiche tecniche

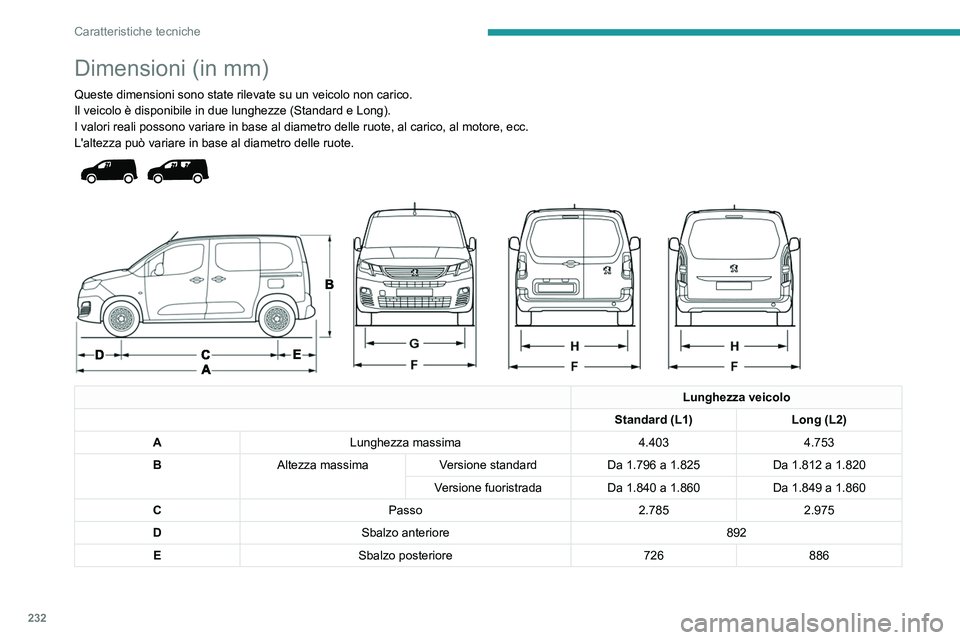

Dimensioni (in mm)
Queste dimensioni sono state rilevate su un veicolo non carico.
Il veicolo è disponibile in due lunghezze (Standard e Long).
I valori reali possono variare in base al diametro delle ruote, al caric\
o, al motore, ecc.
L'altezza può variare in base al diametro delle ruote.




Lunghezza veicolo
Standard (L1) Long (L2)
A Lunghezza massima 4.4034.753
B Altezza massima Versione standard Da 1.796 a 1.825Da 1.812 a 1.820
Versione fuoristrada Da 1.840 a 1.860Da 1.849 a 1.860
C Passo 2.7852.975
D Sbalzo anteriore 892
E Sbalzo posteriore 726886

233
Caratteristiche tecniche
9Lunghezza veicolo
F Larghezza incl. retrovisori Chiusi 1.921
Aperti 2.107
G Larghezza anteriore 1.553/1.5631.553
H Larghezza posteriore 1.569/1.5771.549/1.568




Lunghezza veicolo
Standard (L1) Long (L2)
I Larghezza interna tra i passaruota 1.229

234
Caratteristiche tecniche

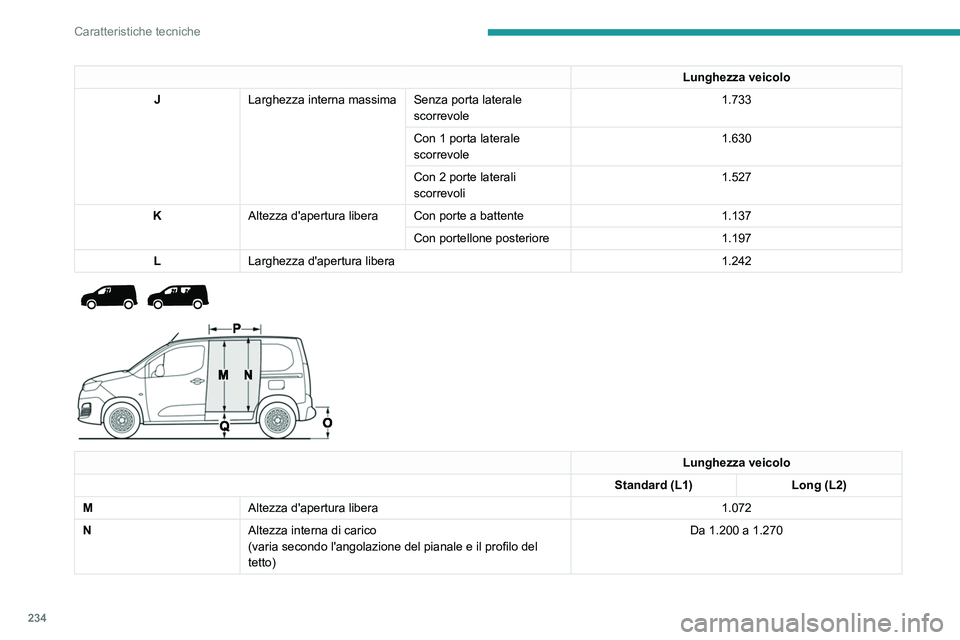

Lunghezza veicolo
J Larghezza interna massima Senza porta laterale
scorrevole 1.733
Con 1 porta laterale
scorrevole 1.630
Con 2 porte laterali
scorrevoli 1.527
K Altezza d'apertura libera Con porte a battente 1.137
Con portellone posteriore 1.197
L Larghezza d'apertura libera 1.242




Lunghezza veicolo
Standard (L1) Long (L2)
M Altezza d'apertura libera 1.072
N Altezza interna di carico
(varia secondo l'angolazione del pianale e il profilo del
tetto) Da 1.200 a 1.270

235
Caratteristiche tecniche

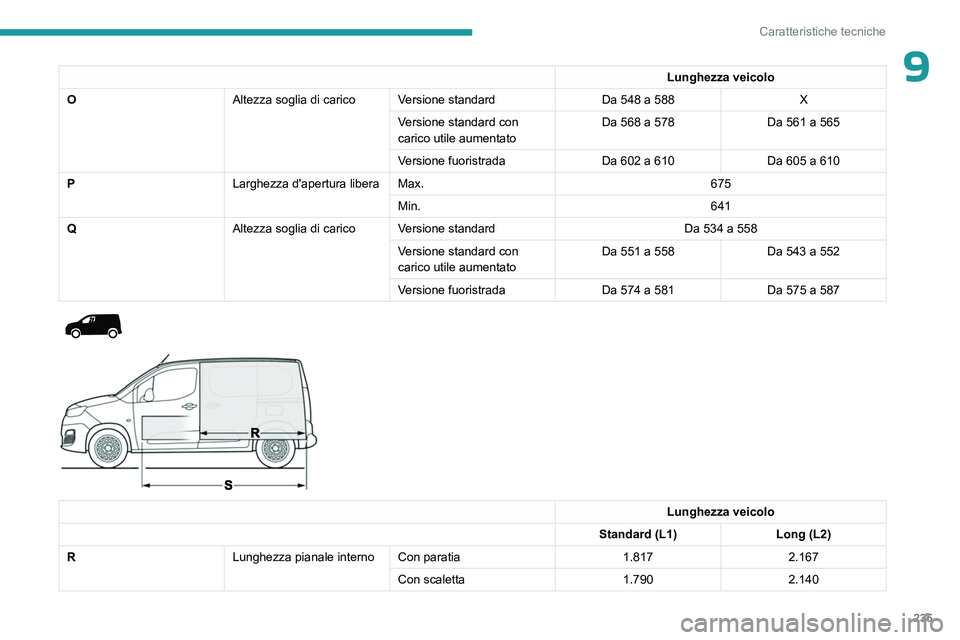

9Lunghezza veicoloO
Altezza soglia di carico Versione standard
Da 548 a 588X
Versione standard con
carico utile aumentato Da 568 a 578
Da 561 a 565
Versione fuoristrada Da 602 a 610Da 605 a 610
P Larghezza d'apertura libera Max. 675
Min. 641
Q Altezza soglia di carico Versione standard Da 534 a 558
Versione standard con
carico utile aumentato Da 551 a 558
Da 543 a 552
Versione fuoristrada Da 574 a 581Da 575 a 587
Lunghezza veicolo
Standard (L1) Long (L2)
R Lunghezza pianale interno Con paratia 1.8172.167
Con scaletta 1.7902.140

236
Caratteristiche tecniche

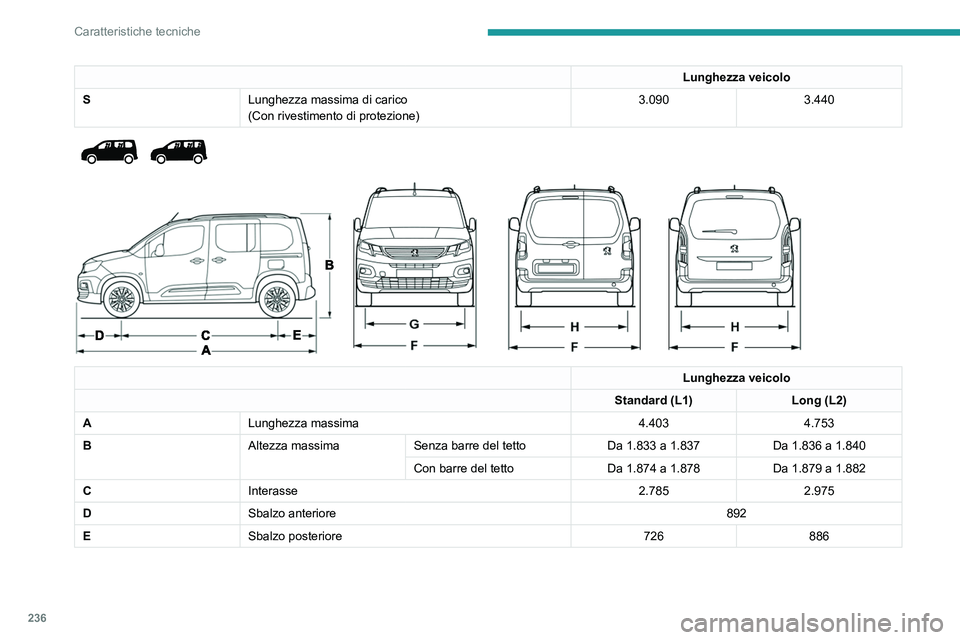

Lunghezza veicolo
S Lunghezza massima di carico
(Con rivestimento di protezione) 3.090
3.440




Lunghezza veicolo
Standard (L1) Long (L2)
A Lunghezza massima 4.4034.753
B Altezza massimaSenza barre del tetto Da 1.833 a 1.837Da 1.836 a 1.840
Con barre del tetto Da 1.874 a 1.878Da 1.879 a 1.882
C Interasse 2.7852.975
D Sbalzo anteriore 892
E Sbalzo posteriore 726886

237
Caratteristiche tecniche

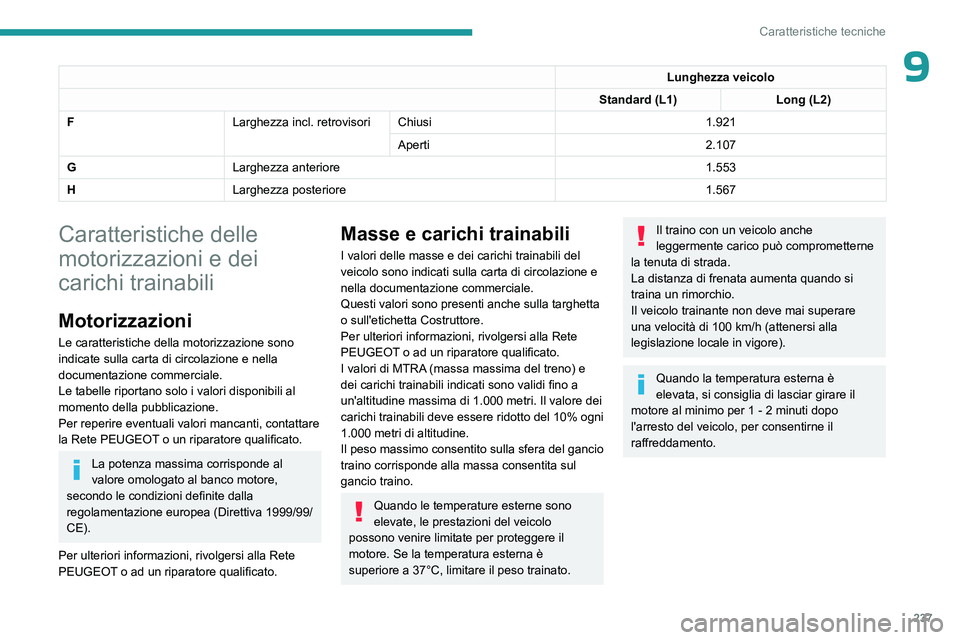

9Lunghezza veicolo
Standard (L1) Long (L2)
F Larghezza incl. retrovisori Chiusi 1.921
Aperti 2.107
G Larghezza anteriore 1.553
H Larghezza posteriore 1.567
Caratteristiche delle
motorizzazioni e dei
carichi trainabili
Motorizzazioni
Le caratteristiche della motorizzazione sono
indicate sulla carta di circolazione e nella
documentazione commerciale.
Le tabelle riportano solo i valori disponibili al
momento della pubblicazione.
Per reperire eventuali valori mancanti, contattare
la Rete PEUGEOT o un riparatore qualificato.
La potenza massima corrisponde al
valore omologato al banco motore,
secondo le condizioni definite dalla
regolamentazione europea (Direttiva 1999/99/
CE).
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Masse e carichi trainabili
I valori delle masse e dei carichi trainabili del
veicolo sono indicati sulla carta di circolazione e
nella documentazione commerciale.
Questi valori sono presenti anche sulla targhetta
o sull'etichetta Costruttore.
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
I valori di MTRA (massa massima del treno) e
dei carichi trainabili indicati sono validi fino a
un'altitudine massima di 1.000 metri. Il valore dei
carichi trainabili deve essere ridotto del 10% ogni
1.000 metri di altitudine.
Il peso massimo consentito sulla sfera del gancio
traino corrisponde alla massa consentita sul
gancio traino.
Quando le temperature esterne sono
elevate, le prestazioni del veicolo
possono venire limitate per proteggere il
motore. Se la temperatura esterna è
superiore a 37°C, limitare il peso trainato.
Il traino con un veicolo anche
leggermente carico può comprometterne
la tenuta di strada.
La distanza di frenata aumenta quando si
traina un rimorchio.
Il veicolo trainante non deve mai superare
una velocità di 100
km/h (attenersi alla
legislazione locale in vigore).
Quando la temperatura esterna è
elevata, si consiglia di lasciar girare il
motore al minimo per 1 - 2 minuti dopo
l'arresto del veicolo, per consentirne il
raffreddamento.

238
Caratteristiche tecniche

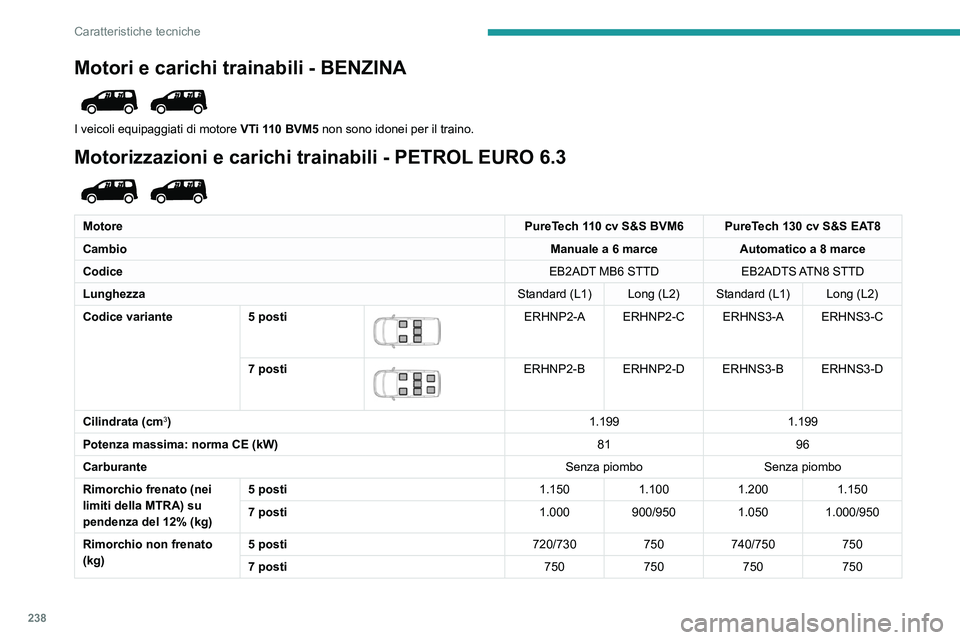

Motori e carichi trainabili - BENZINA

I veicoli equipaggiati di motore VTi 110 BVM5 non sono idonei per il traino.
Motorizzazioni e carichi trainabili - PETROL EURO 6.3

Motore PureTech 110 cv S&S BVM6 PureTech 130 cv S&S EAT8
Cambio Manuale a 6 marceAutomatico a 8 marce
Codice EB2ADT MB6 STTDEB2ADTS ATN8 STTD
Lunghezza Standard (L1) Long (L2) Standard (L1) Long (L2)
Codice variante 5 posti


ERHNP2-A ERHNP2-C ERHNS3-A ERHNS3-C
7 posti


ERHNP2-B ERHNP2-D ERHNS3-B ERHNS3-D
Cilindrata (cm
3) 1.1991.199
Potenza massima: norma CE (kW) 8196
Carburante Senza piomboSenza piombo
Rimorchio frenato (nei
limiti della MTRA) su
pendenza del 12% (kg) 5 posti
1.1501.1001.2001.150
7 posti 1.000900/950 1.050 1.000/950
Rimorchio non frenato
(kg) 5 posti
720/730750740/750 750
7 posti 750750750750
