PEUGEOT PARTNER TEPEE ELECTRIC 2017 Betriebsanleitungen (in German)

43
Wiedereinbau
Vergewissern Sie sich, dass der Sitz
korrekt im Boden eingerastet ist, wenn er
in die Sitzposition zurückgestellt wurde.
Sitzbank ausbauen
F Schieben Sie gegebenenfalls die Vordersitze nach vorne. F

K
lappen Sie die Sitzbank (1/3 - und/oder
2/3-Abschnitt) vollständig um.
Siehe „Vollständig umgeklappte Position“
weiter oben.
F
K
ippen Sie den gesamten Sitz nach hinten,
bis er einrastet.
F
R
ichten Sie die Rückenlehne auf.
Wenn die Betätigung (oben an der
Rückenlehne) nicht mehr zu sehen ist, ist der
Sitz korrekt eingerastet.
F
N
eigen Sie die gesamte Sitzbank ca. 45°
nach hinten.
F H eben Sie die Sitzbank senkrecht
bis zum
Verankerungsanschlag an.
F K ippen Sie die Sitzbank nach vorne in die
aufrechte Position und heben Sie sie aus.
Sitzbank einbauen
F Setzen Sie die Sitzbank (1/3 - und/oder 2/3 - Teil) senkrecht ein.
F

S
etzen Sie die Haken zwischen die beiden
Stäbe.
F

K
lappen Sie die Sitzbank nach hinten.
Um die Sitzbank (1/3 - und/oder 2/3 -Teil)
wieder in die Sitzposition zu bringen,
siehe „Klappposition“, weiter vorne
beschrieben.
Rücksitze (5 Sitze)
Die drei Einzelrücksitze sind mit abgerundeten
Kopfstützen ausgestattet.
Die Lehne des mittleren Sitzes lässt sich ganz
auf die Sitzfläche umklappen und dient so als
Tisch mit Becherhalter.
3
Ergonomie und Komfort

44
Aufrichten der Rückenlehne
F Ziehen Sie am Hebel, um die Rückenlehne zu entriegeln, und bringen Sie sie in ihre
Ausgangsposition.
Vergewissern Sie sich, dass die Rückenlehne
beim Wiederaufrichten korrekt einrastet.
Sitz in Klappposition
bringen
F Ziehen Sie die Betätigung, um die Rückenlehne in die Tischposition zu
bringen.
F

H
eben Sie den Bügel hinter dem Sitz
an, um die hinteren Verankerungspunkte
freizugeben.
F

K
ippen Sie den gesamten Sitz nach vorne,
bis er einrastet.
Jeder Sitz kann separat ausgebaut werden.
Vergewissern Sie sich, dass der Sitz korrekt
auf dem Boden einrastet, wenn er zurück in
die Sitzposition gebracht wird oder wenn er
ausgebaut und anschließen wieder eingebaut
wird.
Kopfstütze
Rückenlehne neigen
Obere Position: Schieben Sie die Kopfstütze
nach oben.
Untere Position: Drücken Sie von oben die
Kopfstütze herunter.
Zum Ausbauen schieben Sie die Kopfstütze
nach oben, drücken Sie dann auf die
Federzunge und heben Sie die Kopfstütze an.
Zum Einbauen schieben Sie das Gestänge
der Kopfstütze parallel zur Rückenlehne in die
Öffnungen ein. F

V
erwenden Sie das Bedienelement, um den
Winkel der Rückenlehne einzustellen.
Rückenlehne in
Tischposition bringen
F Ziehen Sie am Hebel, um die Rückenlehne auf die Sitzfläche zu klappen.
Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab. Sie
könnten bei einer Notbremsung oder einem
Aufprall zu gefährlichen Geschossen werden.
Ergonomie und Komfort

45
Widereinbauen des Sitzes
Vergewissern Sie sich vor dem
Umklappen, dass kein Gegenstand die
Verankerungspunkte blockiert und die
korrekte Verriegelung der Sitze behindert.
Sitz ausbauen
F Schieben Sie gegebenenfalls die Sitze nach vorne und drücken Sie die Kopfstütze nach unten.
F

B
ringen Sie den Sitz in die vollständig umgeklappte
Position.
Siehe zuvor beschriebene „vollständig
umgeklappte Position“. F

D
rücken Sie den roten Hebel, um die
vorderen Füße zu entriegeln.
F
K
ippen Sie die Baugruppe um etwa 45°
nach hinten, ohne den Hebel freizugeben.
F
G
eben Sie den Hebel frei.
F
H
eben Sie den Sitz vertikal
an, bis er an
den Verankerungen anstößt.
F
K
ippen Sie den Sitz nach vorne und heben
Sie ihn an.
Sitz wieder einbauen
F Drücken Sie auf die rote Betätigung.
F K ippen Sie den Sitz um, um die hinteren
Verankerungspunkte zu arretieren.
F

Z
iehen Sie die Betätigung, um die
Rückenlehne anzuheben.
F

V
ergewissern Sie sich, dass der Sitz richtig
verankert ist.
F Neigen Sie den Sitz um etwa 45° nach vorne.
F S etzen Sie die Haken zwischen die beiden
Stäbe.
Vergewissern Sie sich vor dem
Umklappen, dass kein Gegenstand die
Verankerungspunkte blockiert und die
korrekte Verriegelung der Sitze behindert.
Nach den einzelnen Umbauten:
-

a
usgebaute Kopfstützen immer sicher
ablegen und befestigen,
-

s
ich vergewissern, dass die
Sicherheitsgurte nach wie vor
erreichbar sind und problemlos
angelegt werden können,
-
I

nsassen dürfen nur Sitze verwenden,
auf denen sie den Sicherheitsgurt
einstellen und anlegen können.
F Klappen Sie den Sitz zurück, um die hinteren Verankerungspunkte zu arretieren.
F

Z
iehen Sie an der Betätigung, um die
Rückenlehne in die Ausgangsposition zu
bringen.
F

Z
iehen Sie die Kopfstütze wieder nach oben.
3
Ergonomie und Komfort

46
Umbaumöglichkeit des Sitzes, Reihe 2
Neigen der RückenlehneUmklappen der Rücklehne in
Tischposition
F Senken Sie die Kopfstütze vollständig ab. F
B
etätigen Sie das Bedienelement und
verstellen Sie die Neigung.
F
B
etätigen Sie das Bedienelement, um die
Rückenlehne auf die Sitzfläche zu klappen.
Rücksitze (7 Sitze)
Bei den Sitzen der 2. und der 3. Sitzreihe
handelt es sich um variable Einzelsitze.
Jeder Sitz kann ausgebaut werden und
muss an der auf dem Etikett markierten,
vorgesehenen Stelle eingebaut werden.
Kopfstütze
Die Kopfstützen sind versenkbar.
Obere Position: Drücken Sie auf die Federzunge
und schieben Sie die Kopfstütze nach oben.
Untere Position: Drücken Sie auf die Federzunge
und drücken Sie von oben die Kopfstütze herunter.
Zum Ausbauen der Kopfstütze: Bringen Sie die
Kopfstütze in die obere Position, schieben Sie sie
nach oben und nehmen Sie sie ab.
Verstauen Sie die Kopfstütze sicher im
Fahrzeuginnenraum und befestigen Sie sie.
Zum Wiedereinbauen der Kopfstütze: Schieben
Sie das Gestänge der Kopfstütze parallel zur
Rückenlehne in die Öffnungen ein.
Rücksitztypen Reihe 2
Rücksitztypen Reihe 3
Ergonomie und Komfort

47

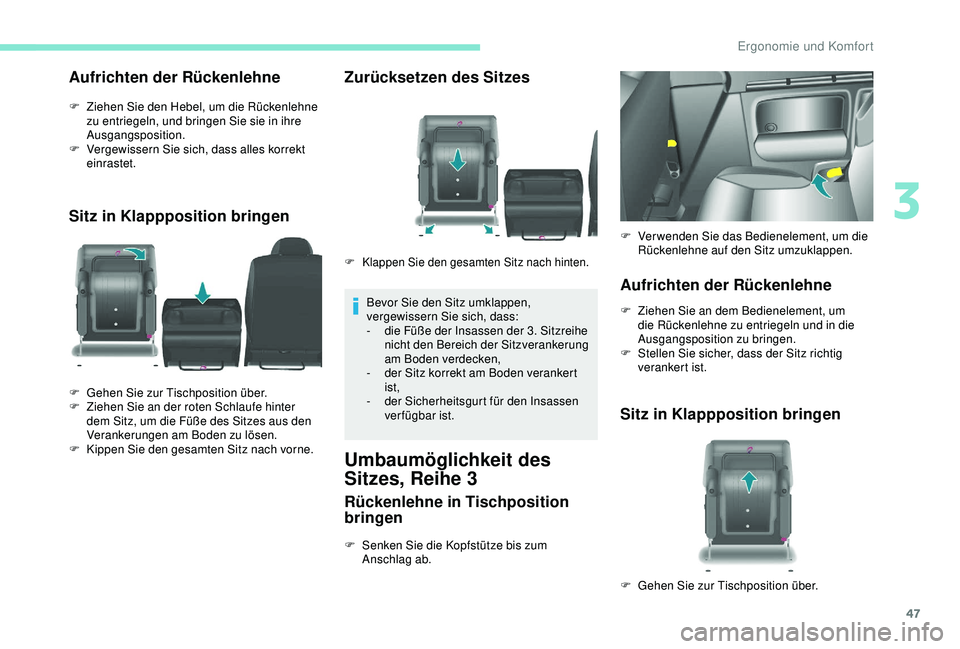

Aufrichten der Rückenlehne
F Ziehen Sie den Hebel, um die Rückenlehne zu entriegeln, und bringen Sie sie in ihre
Ausgangsposition.
F

V
ergewissern Sie sich, dass alles korrekt
einrastet.
Sitz in Klappposition bringen Zurücksetzen des Sitzes
Bevor Sie den Sitz umklappen,
vergewissern Sie sich, dass:
-

d
ie Füße der Insassen der 3. Sitzreihe
nicht den Bereich der Sitzverankerung
am Boden verdecken,
-

d
er Sitz korrekt am Boden verankert
ist,
-
d

er Sicherheitsgurt für den Insassen
verfügbar ist.
Umbaumöglichkeit des
Sitzes, Reihe 3
Rückenlehne in Tischposition
bringen
F Senken Sie die Kopfstütze bis zum Anschlag ab.
F

G

ehen Sie zur Tischposition über.
F

Z

iehen Sie an der roten Schlaufe hinter
dem Sitz, um die Füße des Sitzes aus den
Verankerungen am Boden zu lösen.
F

K

ippen Sie den gesamten Sitz nach vorne.
F Klappen Sie den gesamten Sitz nach hinten.
Aufrichten der Rückenlehne
F Ziehen Sie an dem Bedienelement, um
die Rückenlehne zu entriegeln und in die
Ausgangsposition zu bringen.
F

S
tellen Sie sicher, dass der Sitz richtig
verankert ist.
Sitz in Klappposition bringen
F Verwenden Sie das Bedienelement, um die Rückenlehne auf den Sitz umzuklappen.
F

G
ehen Sie zur Tischposition über.
3
Ergonomie und Komfort

48
Vergewissern Sie sich vor dem Umklappen
des Sitzes, dass die Füße des Insassen der
3.

Sitzreihe die Verankerungspunkte des
Sitzes der 2.
Sitzreihe nicht verdecken.
Aussteigen
F Senken Sie die Kopfstütze vollständig ab.
F Betätigen Sie den gelben Hebel, der sich an der Rückseite der Rückenlehne der
2.


Sitzreihe befindet.
F

B
ringen Sie die Rückenlehne in Tischposition.
Wiedereinbauen des Sitzes
Vergewissern Sie sich:
- d ass der Sitz richtig im Boden arretiert
ist.
-

d
ass der Sicherheitsgurt für den
Insassen verfügbar ist.
Einsteigen, Aussteigen von
Reihe

3 aus
Einsteigen
F Heben Sie den mit einer roten Schlaufe
versehenen Ausgleichshebel an, der sich
hinter dem Sitz befindet, um die Füße des
Sitzes von den Verankerungen im Boden zu
lösen.
F

K
ippen Sie den gesamten Sitz nach vorne.
F

D
rücken Sie auf die rote Betätigung.
F

K
lappen Sie den gesamten Sitz nach
hinten. F

B
ringen Sie den Sitz aus der 2. Sitzreihe in
die Tischposition.
F

B
ringen Sie den Sitz in Klappposition, um
den Durchgang freizulegen.
Ergonomie und Komfort

49
Achten Sie darauf, dass der mittlere
Sicherheitsgurt korrekt in seiner
Aussparung in der Deckenverkleidung
sitzt.
Umbaumöglichkeit des
Sitzes, Reihe

2
Ausbauen des Sitzes
Wiedereinbauen des Sitzes
Das Etikett des Sitzes zeigt, wo der Sitz
einzubauen ist.
F

Z

iehen Sie an der roten Schlaufe, um den
Sitz in die Klappposition zu bringen.
F

K

ippen Sie den gesamten Sitz nach vorne.
F
S
teigen Sie durch die Seitentür aus. F

Sc
hieben Sie gegebenenfalls die
Vordersitze nach vorne.
F
S
enken Sie die Kopfstütze ab.
F
B
ringen Sie den Sitz in die Klappposition.
F
K
ippen Sie den Sitz nach vorne und heben
Sie ihn aus. Vergewissern Sie sich, dass weder
Gegenstände noch die Füße eines
Insassen hinten die Verankerungspunkte
verdecken und das korrekte Einrasten des
gesamten Sitzes nicht behindern.Umbaumöglichkeit des
Sitzes, Reihe 3
Ausbauen des Sitzes
F Setzen Sie die Haken der Vorder füße
zwischen die beiden Stäbe.
F

K
lappen Sie die Rückenlehne um, um die
hinteren Verankerungspunkte zu sichern.
F

Z
iehen Sie am Hebel, um die Rückenlehne
in die Ausgangsposition zu bringen.
F

Sc
hieben Sie die Kopfstütze nach oben.
3
Ergonomie und Komfort

50
Wiedereinbauen des Sitzes
Das Etikett des Sitzes zeigt, wo der Sitz
einzubauen ist. F
S
enken Sie die Kopfstütze ab.
F
B
ringen Sie den Sitz in die Klappposition.
F
K
lappen Sie den gesamten Sitz nach vorne.
F
F
assen Sie den umgeklappten Sitz von
beiden Seiten der Streben aus an, kippen
ihn leicht nach vorne und heben ihn aus.
F
S
etzen Sie die Haken der vorderen Füße
zwischen die beiden Stäbe.
F

A
chten Sie darauf, dass kein Gegenstand
oder die Füße eines Insassen die hinteren
Verankerungspunkte blockieren und
dass der Sitzgurt korrekt platziert und gut
erreichbar ist.
F

K
ippen Sie den Sitz nach hinten, um seine
hinteren Verankerungspunkte zu arretieren.
F

V
erwenden Sie das Bedienelement, um
die Rückenlehne aufzurichten und in die
Ausgangsposition zu bringen.
F

B
ringen Sie die Kopfstütze wieder an. Legen Sie keine harten oder schweren
Gegenstände auf Rückenlehnen ab,
die zu einem Klapptisch umfunktioniert
sind. Sie könnten bei einer Notbremsung
oder einem Aufprall zu gefährlichen
Geschossen werden.
Nach den einzelnen Umbauten:
-

K
opfstützen nicht ablegen, ohne diese
zu verstauen und an einer Halterung
im Fahrzeug zu befestigen,
- S ich vergewissern, dass die
Sicherheitsgurte nach wie vor
erreichbar sind und problemlos
angelegt werden können,
-
I

nsassen dürfen nur Sitze verwenden,
auf denen sie den Sicherheitsgurt
einstellen und anlegen können.
-
I

nsassen der 3.

Sitzreihe müssen
darauf achten, dass sie die
Verankerungspunkte des Sitzes der
2.


Sitzreihe nicht verdecken,
-

I
nsassen der 3. Sitzreihe dür fen
vor sich keine Sitze der 2.
Sitzreihe
in Klappposition haben; dies soll
verhindern, dass sie sich bei einem
versehentlichen Kippen des Sitzes
verletzen.
Erweitertes Führerhaus
Sitzbank
Das erweiterte Führerhaus besteht aus einer
Sitzbank für 3 Personen in der 2. Sitzreihe.
ihre einteilige Rückenlehne ist mit der
Ladehalterung einstückig ausgeführt.
Zugang zu den hinteren Plätzen über die
seitliche Schiebetür.
Ergonomie und Komfort

51
Sitzbank in Klappposition bringen
F Schieben Sie gegebenenfalls die Sitze nach vorne und schließen Sie den mittleren
Sicherheitsgurt.
F

S
tellen Sie sicher, dass die Gurte und
Schlaufen der Sicherheitsgurte ordentlich
an den Seitenverkleidungen anliegen,
damit das Gleiten der Rückenlehne nicht
behindert wird.
F

E
ntriegeln Sie die Rückenlehne, indem Sie
an dem Hebel A ziehen.
F Klappen Sie mit derselben Hand die Rückenlehne und das Gitter auf den Sitz um.
F Greifen Sie die rote Schlaufe (wie einen Griff) und heben Sie den gesamten Sitz
senkrecht an, begleiten Sie die Bewegung
bis zur vollständig umgeklappten Position.
Der angehobene Sitz liegt auf den
Rückenlehnen der Sitze in der 1.


Sitzreihe auf.
In Sitzposition zurückstellen
F Greifen Sie mit einer Bewegung die rote Schlaufe und ziehen Sie sie waagerecht
nach hinten. Begleiten Sie die Bewegung,
bis die Füße des Rücksitzes im Boden
verankern.
F

S
tellen Sie die Rückenlehne auf. Die
Betätigung A entriegelt automatisch.
F

V
ergewissern Sie sich, dass der Sitz korrekt
im Boden eingerastet ist, wenn er in die
Sitzposition zurückgestellt wurde.
Lassen Sie den Sitz nicht ruckartig herunter.
3
Ergonomie und Komfort

52

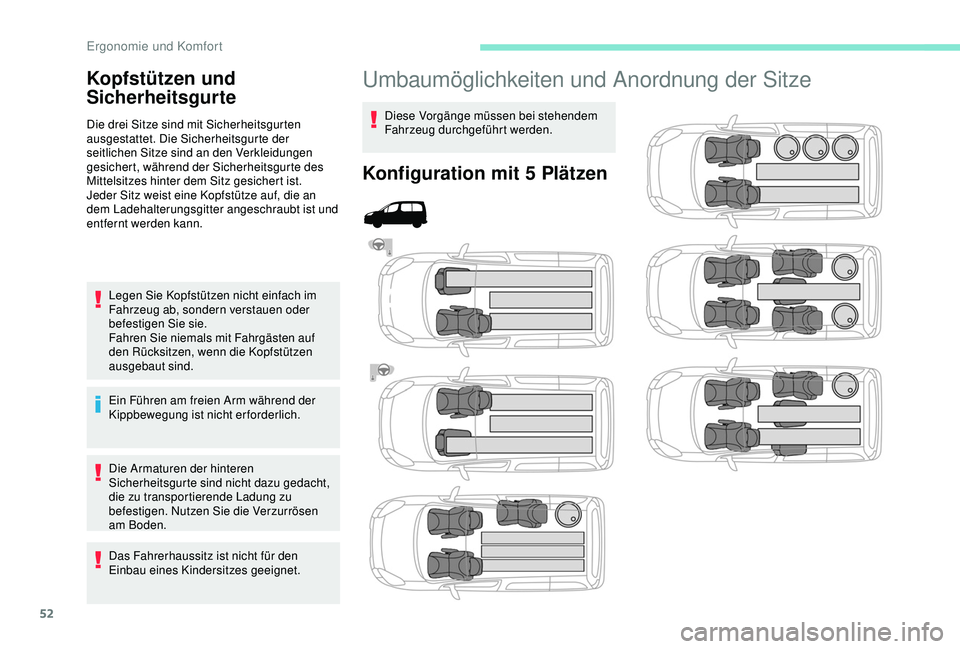

Umbaumöglichkeiten und Anordnung der Sitze
Diese Vorgänge müssen bei stehendem
Fahrzeug durchgeführt werden.
Konfiguration mit 5 Plätzen
Kopfstützen und
Sicherheitsgurte
Die drei Sitze sind mit Sicherheitsgurten
ausgestattet. Die Sicherheitsgurte der
seitlichen Sitze sind an den Verkleidungen
gesichert, während der Sicherheitsgurte des
Mittelsitzes hinter dem Sitz gesichert ist.
Jeder Sitz weist eine Kopfstütze auf, die an
dem Ladehalterungsgitter angeschraubt ist und
entfernt werden kann.
Legen Sie Kopfstützen nicht einfach im
Fahrzeug ab, sondern verstauen oder
befestigen Sie sie.
Fahren Sie niemals mit Fahrgästen auf
den Rücksitzen, wenn die Kopfstützen
ausgebaut sind.
Ein Führen am freien Arm während der
Kippbewegung ist nicht erforderlich.
Die Armaturen der hinteren
Sicherheitsgurte sind nicht dazu gedacht,
die zu transportierende Ladung zu
befestigen. Nutzen Sie die Verzurrösen
am Boden.
Das Fahrerhaussitz ist nicht für den
Einbau eines Kindersitzes geeignet.
Ergonomie und Komfort
