PEUGEOT PARTNER TEPEE ELECTRIC 2017 Betriebsanleitungen (in German)

53

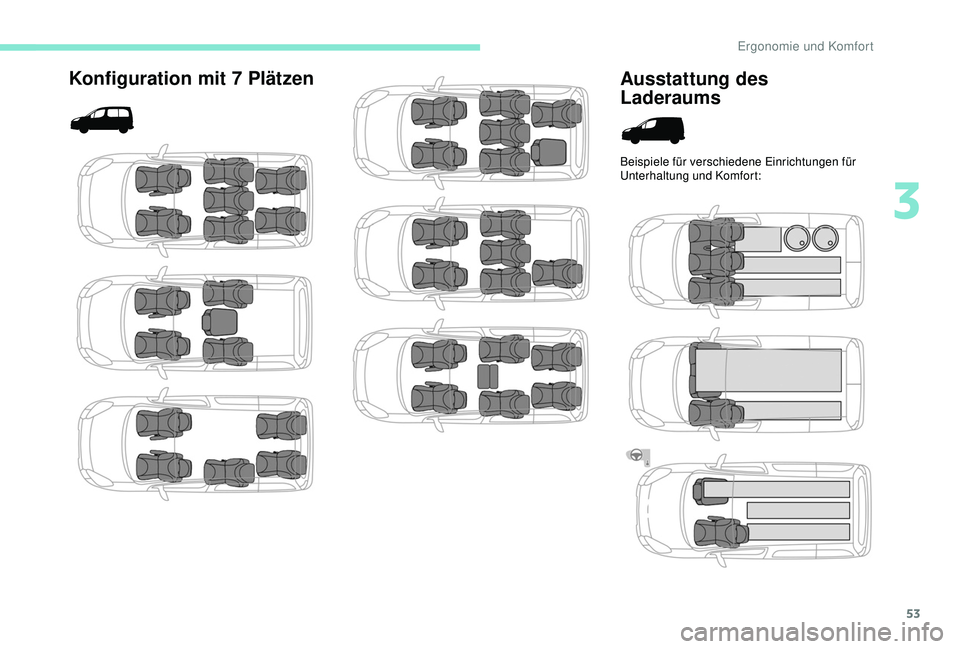

Konfiguration mit 7 PlätzenAusstattung des
Laderaums
Beispiele für verschiedene Einrichtungen für
Unterhaltung und Komfort:
3
Ergonomie und Komfort

54

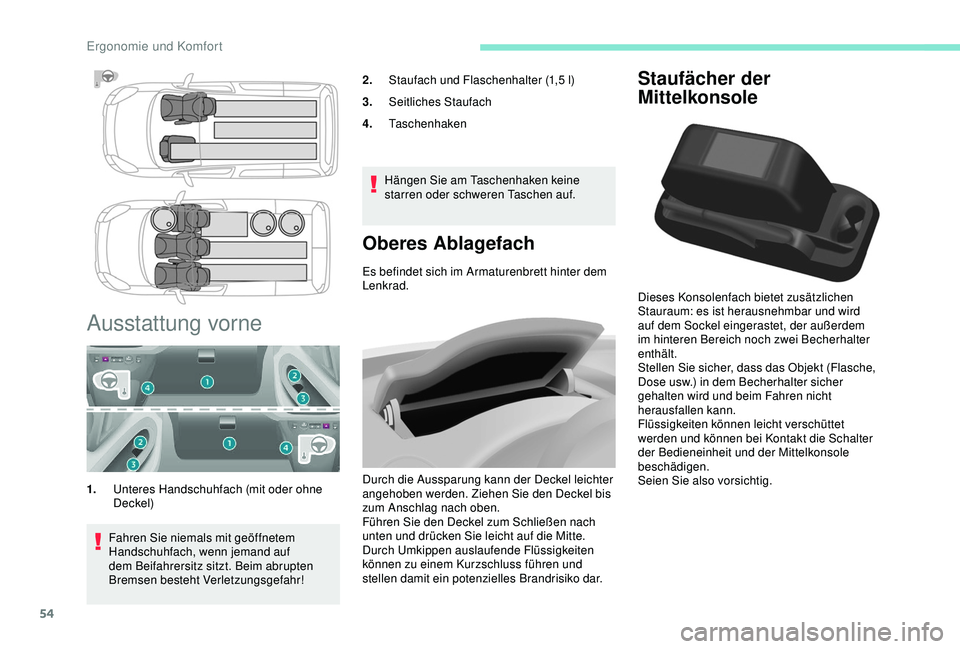

Staufächer der
Mittelkonsole
Dieses Konsolenfach bietet zusätzlichen
Stauraum: es ist herausnehmbar und wird
auf dem Sockel eingerastet, der außerdem
im hinteren Bereich noch zwei Becherhalter
enthält.
Stellen Sie sicher, dass das Objekt (Flasche,
Dose usw.) in dem Becherhalter sicher
gehalten wird und beim Fahren nicht
herausfallen kann.
Flüssigkeiten können leicht verschüttet
werden und können bei Kontakt die Schalter
der Bedieneinheit und der Mittelkonsole
beschädigen.
Seien Sie also vorsichtig.
Ausstattung vorne
1.Unteres Handschuhfach (mit oder ohne
Deckel)
Oberes Ablagefach
Es befindet sich im Armaturenbrett hinter dem
Lenkrad.
Durch die Aussparung kann der Deckel leichter
angehoben werden. Ziehen Sie den Deckel bis
zum Anschlag nach oben.
Führen Sie den Deckel zum Schließen nach
unten und drücken Sie leicht auf die Mitte.
Durch Umkippen auslaufende Flüssigkeiten
können zu einem Kurzschluss führen und
stellen damit ein potenzielles Brandrisiko dar.
Fahren Sie niemals mit geöffnetem
Handschuhfach, wenn jemand auf
dem Beifahrersitz sitzt. Beim abrupten
Bremsen besteht Verletzungsgefahr! 2.
Staufach und Flaschenhalter (1,5 l)
3. Seitliches Staufach
4. Taschenhaken
Hängen Sie am Taschenhaken keine
starren oder schweren Taschen auf.
Ergonomie und Komfort

55

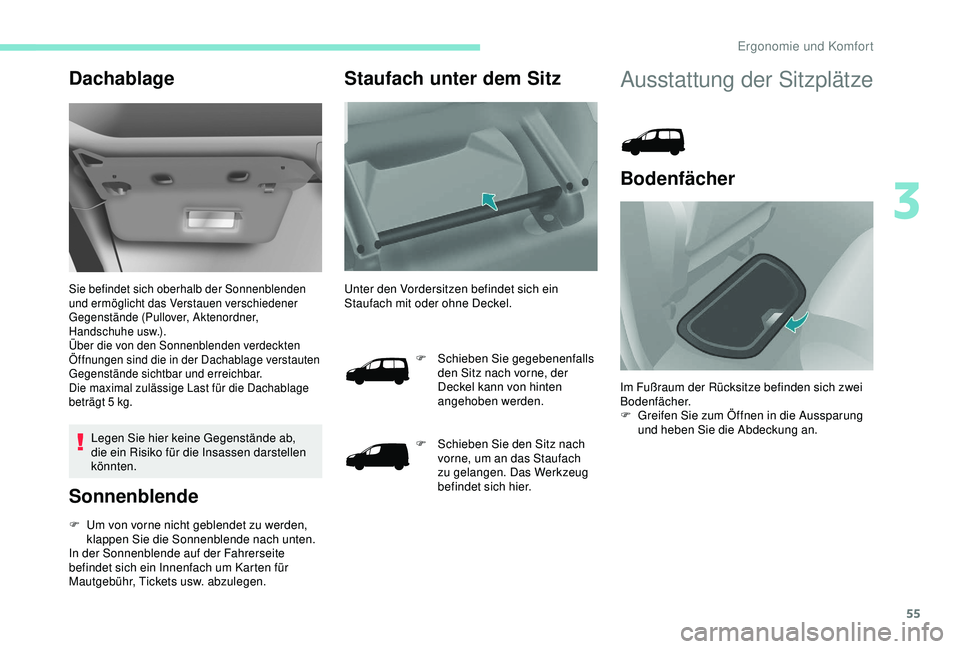

Dachablage
Sie befindet sich oberhalb der Sonnenblenden
und ermöglicht das Verstauen verschiedener
Gegenstände (Pullover, Aktenordner,
Handschuhe usw.).
Über die von den Sonnenblenden verdeckten
Öffnungen sind die in der Dachablage verstauten
Gegenstände sichtbar und erreichbar.
Die maximal zulässige Last für die Dachablage
beträgt 5 kg.
Legen Sie hier keine Gegenstände ab,
die ein Risiko für die Insassen darstellen
könnten.
Sonnenblende
F Um von vorne nicht geblendet zu werden, klappen Sie die Sonnenblende nach unten.
In der Sonnenblende auf der Fahrerseite
befindet sich ein Innenfach um Karten für
Mautgebühr, Tickets usw. abzulegen.
Staufach unter dem Sitz
Unter den Vordersitzen befindet sich ein
Staufach mit oder ohne Deckel.
F

Sc
hieben Sie gegebenenfalls
den Sitz nach vorne, der
Deckel kann von hinten
angehoben werden.
F

S
chieben Sie den Sitz nach
vorne, um an das Staufach
zu gelangen. Das Werkzeug
befindet sich hier.
Ausstattung der Sitzplätze
Bodenfächer
Im Fußraum der Rücksitze befinden sich zwei
Bodenfächer.
F

G
reifen Sie zum Öffnen in die Aussparung
und heben Sie die Abdeckung an.
3
Ergonomie und Komfort

56

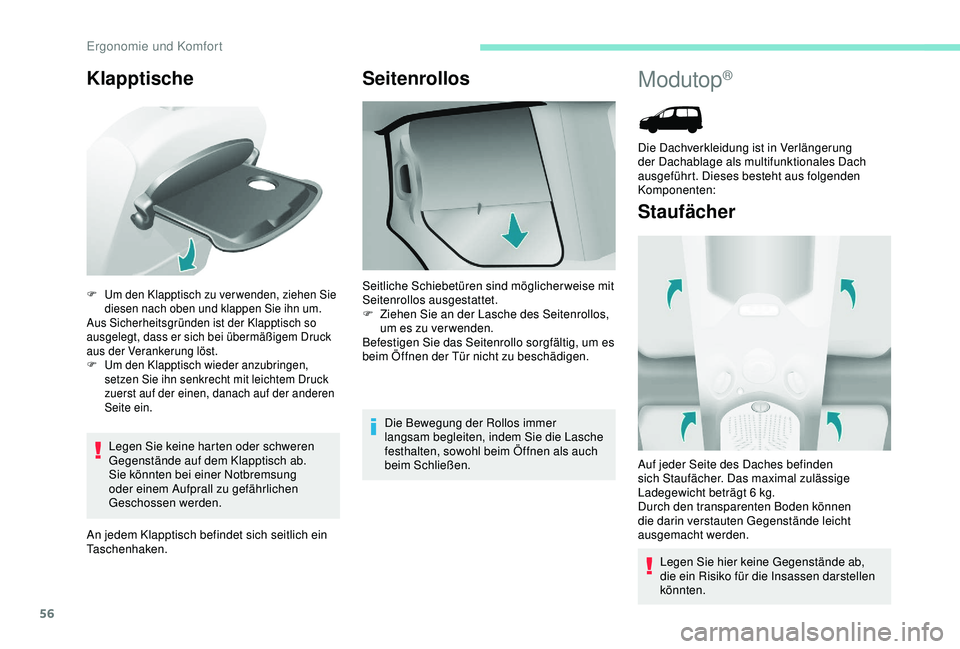

Klapptische
Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab.
Sie könnten bei einer Notbremsung
oder einem Aufprall zu gefährlichen
Geschossen werden.
An jedem Klapptisch befindet sich seitlich ein
Taschenhaken.
Seitenrollos
F Um den Klapptisch zu verwenden, ziehen Sie diesen nach oben und klappen Sie ihn um.
Aus Sicherheitsgründen ist der Klapptisch so
ausgelegt, dass er sich bei übermäßigem Druck
aus der Verankerung löst.
F

U
m den Klapptisch wieder anzubringen,
setzen Sie ihn senkrecht mit leichtem Druck
zuerst auf der einen, danach auf der anderen
Seite ein.
Die Bewegung der Rollos immer
langsam begleiten, indem Sie die Lasche
festhalten, sowohl beim Öffnen als auch
beim Schließen.
Seitliche Schiebetüren sind möglicherweise mit
Seitenrollos ausgestattet.
F

Z
iehen Sie an der Lasche des Seitenrollos,
um es zu verwenden.
Befestigen Sie das Seitenrollo sorgfältig, um es
beim Öffnen der Tür nicht zu beschädigen.
Modutop®
Staufächer
Auf jeder Seite des Daches befinden
sich Staufächer. Das maximal zulässige
Ladegewicht beträgt 6
kg.
Durch den transparenten Boden können
die darin verstauten Gegenstände leicht
ausgemacht werden.
Legen Sie hier keine Gegenstände ab,
die ein Risiko für die Insassen darstellen
könnten.
Die Dachverkleidung ist in Verlängerung
der Dachablage als multifunktionales Dach
ausgeführt. Dieses besteht aus folgenden
Komponenten:
Ergonomie und Komfort

57

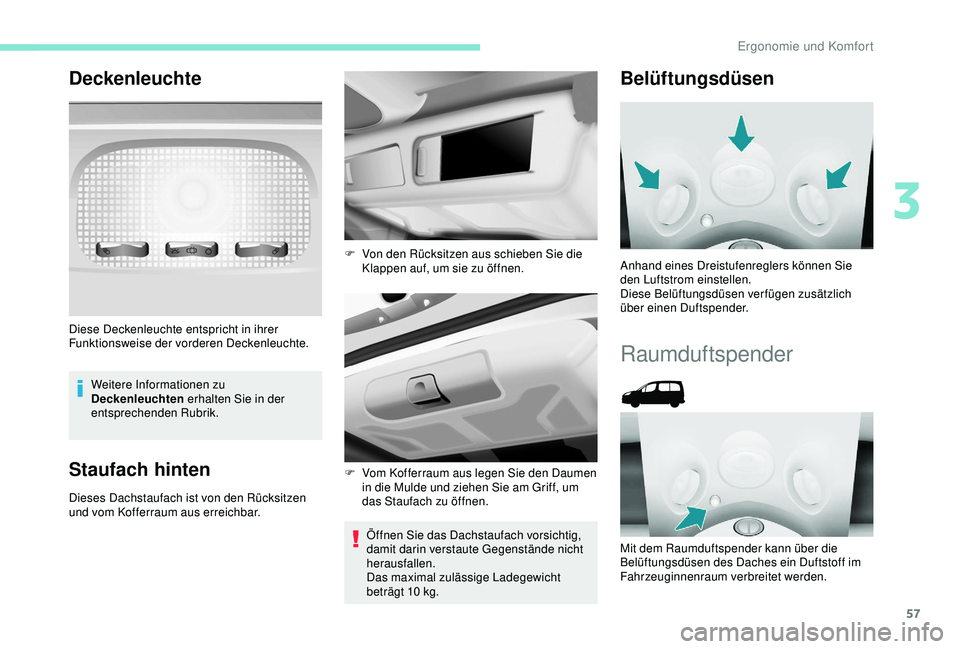

Deckenleuchte
Weitere Informationen zu
Deckenleuchten erhalten Sie in der
entsprechenden Rubrik.
Staufach hinten
Dieses Dachstaufach ist von den Rücksitzen
und vom Kofferraum aus erreichbar.
Öffnen Sie das Dachstaufach vorsichtig,
damit darin verstaute Gegenstände nicht
herausfallen.
Das maximal zulässige Ladegewicht
beträgt 10
kg.
Diese Deckenleuchte entspricht in ihrer
Funktionsweise der vorderen Deckenleuchte.
F
V
on den Rücksitzen aus schieben Sie die
Klappen auf, um sie zu öffnen.
F
V
om Kofferraum aus legen Sie den Daumen
in die Mulde und ziehen Sie am Griff, um
das Staufach zu öffnen.
Belüftungsdüsen
Anhand eines Dreistufenreglers können Sie
den Luftstrom einstellen.
Diese Belüftungsdüsen verfügen zusätzlich
über einen Duftspender.
Raumduftspender
Mit dem Raumduftspender kann über die
Belüftungsdüsen des Daches ein Duftstoff im
Fahrzeuginnenraum verbreitet werden.
3
Ergonomie und Komfort

58

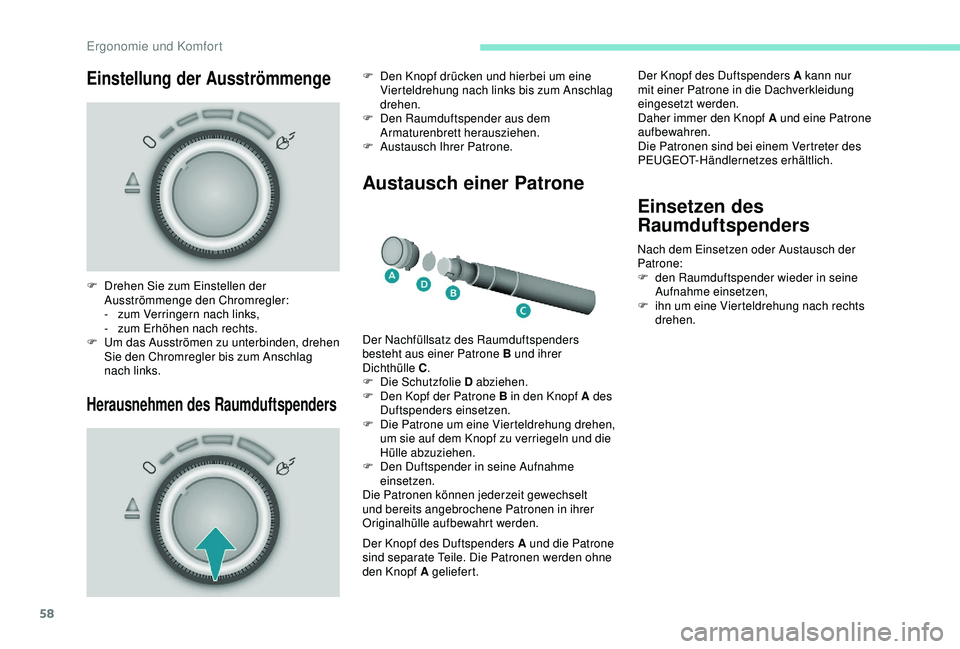

Einstellung der Ausströmmenge
Herausnehmen des Raumduftspenders
Austausch einer Patrone
F Drehen Sie zum Einstellen der Ausströmmenge den Chromregler:
-

z
um Verringern nach links,
-

z
um Erhöhen nach rechts.
F

U
m das Ausströmen zu unterbinden, drehen
Sie den Chromregler bis zum Anschlag
nach links. F

D
en Knopf drücken und hierbei um eine
Vierteldrehung nach links bis zum Anschlag
drehen.
F
D
en Raumduftspender aus dem
Armaturenbrett herausziehen.
F
A
ustausch Ihrer Patrone.
Der Nachfüllsatz des Raumduftspenders
besteht aus einer Patrone B und ihrer
Dichthülle C .
F

D
ie Schutzfolie D abziehen.
F

D
en Kopf der Patrone B in den Knopf A des
Duftspenders einsetzen.
F

D
ie Patrone um eine Vierteldrehung drehen,
um sie auf dem Knopf zu verriegeln und die
Hülle abzuziehen.
F

D
en Duftspender in seine Aufnahme
einsetzen.
Die Patronen können jederzeit gewechselt
und bereits angebrochene Patronen in ihrer
Originalhülle aufbewahrt werden.
Der Knopf des Duftspenders A und die Patrone
sind separate Teile. Die Patronen werden ohne
den Knopf A geliefert. Der Knopf des Duftspenders A kann nur
mit einer Patrone in die Dachverkleidung
eingesetzt werden.
Daher immer den Knopf A und eine Patrone
aufbewahren.
Die Patronen sind bei einem Vertreter des
PEUGEOT-Händlernetzes erhältlich.
Einsetzen des
Raumduftspenders
Nach dem Einsetzen oder Austausch der
Patrone:
F

d
en Raumduftspender wieder in seine
Aufnahme einsetzen,
F

i
hn um eine Vierteldrehung nach rechts
drehen.
Ergonomie und Komfort

59

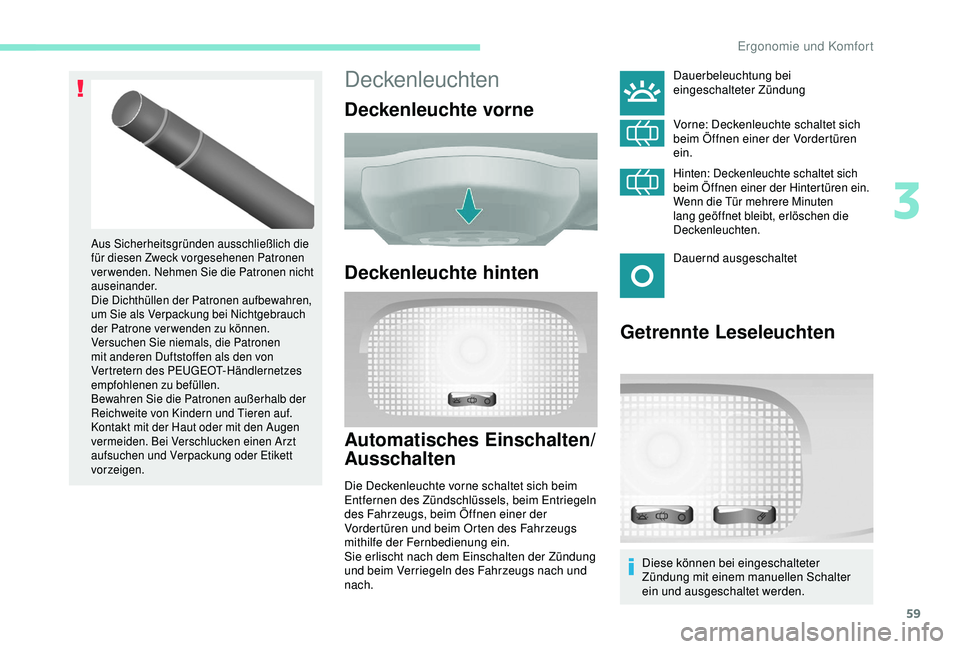

Deckenleuchten
Deckenleuchte vorne
Deckenleuchte hinten
Automatisches Einschalten/
Ausschalten
Die Deckenleuchte vorne schaltet sich beim
Entfernen des Zündschlüssels, beim Entriegeln
des Fahrzeugs, beim Öffnen einer der
Vordertüren und beim Orten des Fahrzeugs
mithilfe der Fernbedienung ein.
Sie erlischt nach dem Einschalten der Zündung
und beim Verriegeln des Fahrzeugs nach und
nach.
Aus Sicherheitsgründen ausschließlich die
für diesen Zweck vorgesehenen Patronen
verwenden. Nehmen Sie die Patronen nicht
auseinander.
Die Dichthüllen der Patronen aufbewahren,
um Sie als Verpackung bei Nichtgebrauch
der Patrone verwenden zu können.
Versuchen Sie niemals, die Patronen
mit anderen Duftstoffen als den von
Vertretern des PEUGEOT-Händlernetzes
empfohlenen zu befüllen.
Bewahren Sie die Patronen außerhalb der
Reichweite von Kindern und Tieren auf.
Kontakt mit der Haut oder mit den Augen
vermeiden. Bei Verschlucken einen Arzt
aufsuchen und Verpackung oder Etikett
vorzeigen.
Getrennte Leseleuchten
Dauerbeleuchtung bei
eingeschalteter Zündung
Vorne: Deckenleuchte schaltet sich
beim Öffnen einer der Vordertüren
ein.
Hinten: Deckenleuchte schaltet sich
beim Öffnen einer der Hintertüren ein.
Wenn die Tür mehrere Minuten
lang geöffnet bleibt, erlöschen die
Deckenleuchten.
Dauernd ausgeschaltet
Diese können bei eingeschalteter
Zündung mit einem manuellen Schalter
ein und ausgeschaltet werden.
3
Ergonomie und Komfort

60

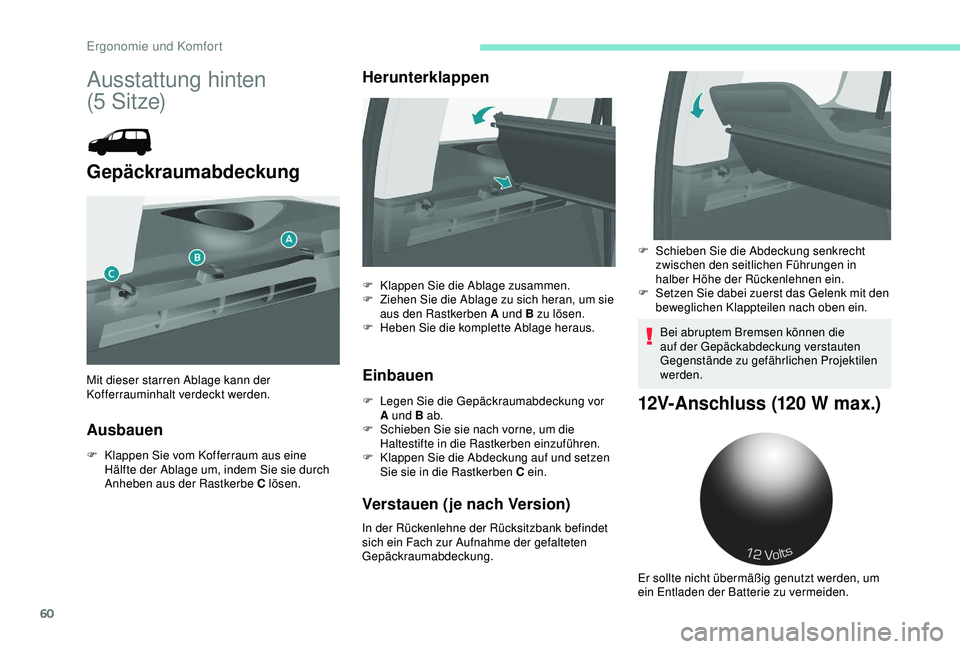

Ausstattung hinten
(5

S i t z e)
Gepäckraumabdeckung
Ausbauen
F Klappen Sie vom Kofferraum aus eine
Hälfte der Ablage um, indem Sie sie durch
Anheben aus der Rastkerbe C lösen.
Herunterklappen
Einbauen
F Legen Sie die Gepäckraumabdeckung vor A und B ab.
F

S
chieben Sie sie nach vorne, um die
Haltestifte in die Rastkerben einzuführen.
F

K
lappen Sie die Abdeckung auf und setzen
Sie sie in die Rastkerben C ein.
Verstauen (je nach Version)
In der Rückenlehne der Rücksitzbank befindet
sich ein Fach zur Aufnahme der gefalteten
Gepäckraumabdeckung.
Mit dieser starren Ablage kann der
Kofferrauminhalt verdeckt werden.
F
K
lappen Sie die Ablage zusammen.
F
Z
iehen Sie die Ablage zu sich heran, um sie
aus den Rastkerben A und B zu lösen.
F
H
eben Sie die komplette Ablage heraus.
Bei abruptem Bremsen können die
auf der Gepäckabdeckung verstauten
Gegenstände zu gefährlichen Projektilen
werden.
12V-Anschluss (120 W max.)
F Schieben Sie die Abdeckung senkrecht
zwischen den seitlichen Führungen in
halber Höhe der Rückenlehnen ein.
F

S
etzen Sie dabei zuerst das Gelenk mit den
beweglichen Klappteilen nach oben ein.
Er sollte nicht übermäßig genutzt werden, um
ein Entladen der Batterie zu vermeiden.
Ergonomie und Komfort

61

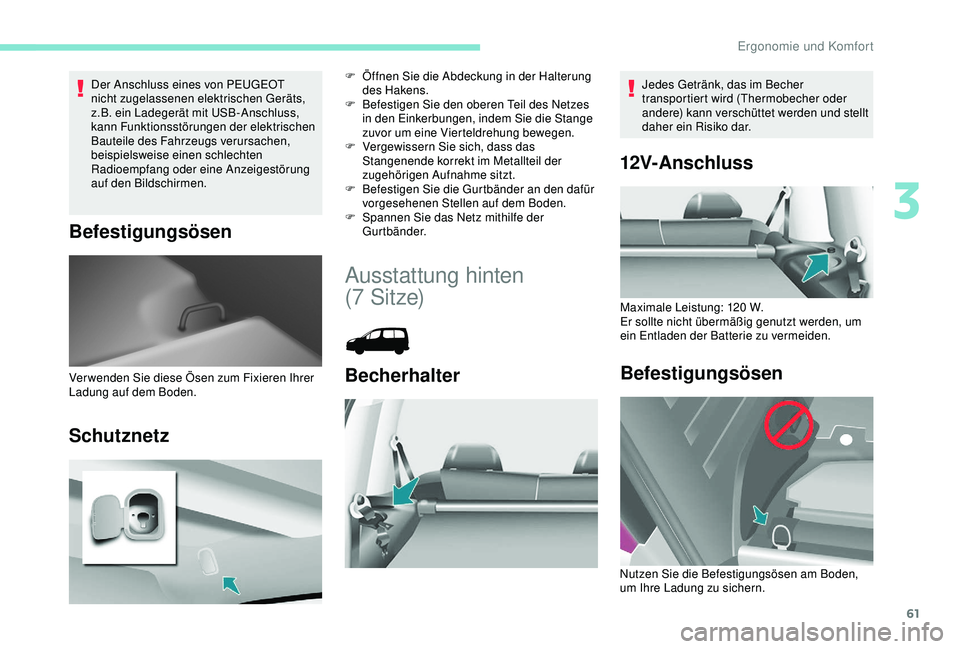

Der Anschluss eines von PEUGEOT
nicht zugelassenen elektrischen Geräts,
z.B. ein Ladegerät mit USB-Anschluss,
kann Funktionsstörungen der elektrischen
Bauteile des Fahrzeugs verursachen,
beispielsweise einen schlechten
Radioempfang oder eine Anzeigestörung
auf den Bildschirmen.
Befestigungsösen
Schutznetz
F Öffnen Sie die Abdeckung in der Halterung des Hakens.
F

B
efestigen Sie den oberen Teil des Netzes
in den Einkerbungen, indem Sie die Stange
zuvor um eine Vierteldrehung bewegen.
F

V
ergewissern Sie sich, dass das
Stangenende korrekt im Metallteil der
zugehörigen Aufnahme sitzt.
F

B
efestigen Sie die Gurtbänder an den dafür
vorgesehenen Stellen auf dem Boden.
F

S
pannen Sie das Netz mithilfe der
Gurtbänder.
Ausstattung hinten
( 7

S i t z e)
BecherhalterVerwenden Sie diese Ösen zum Fixieren Ihrer
Ladung auf dem Boden.
12V-Anschluss
Maximale Leistung: 120 W.
E r sollte nicht übermäßig genutzt werden, um
ein Entladen der Batterie zu vermeiden.
Befestigungsösen
Jedes Getränk, das im Becher
transportiert wird (Thermobecher oder
andere) kann verschüttet werden und stellt
daher ein Risiko dar.
Nutzen Sie die Befestigungsösen am Boden,
um Ihre Ladung zu sichern.
3

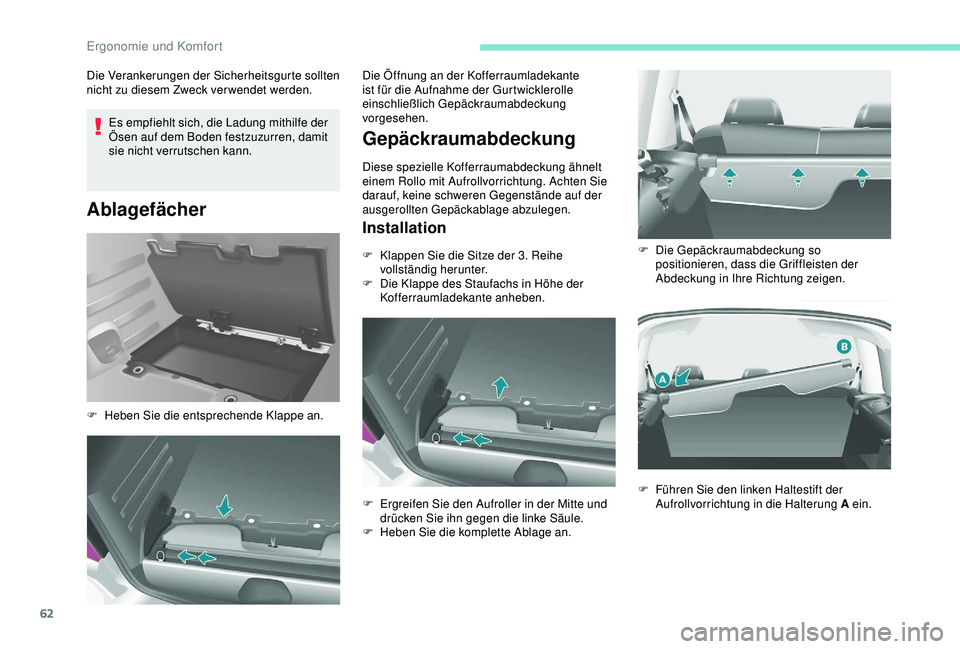

Ergonomie und Komfort

62
Es empfiehlt sich, die Ladung mithilfe der
Ösen auf dem Boden festzuzurren, damit
sie nicht verrutschen kann.
Ablagefächer
Die Verankerungen der Sicherheitsgurte sollten
nicht zu diesem Zweck verwendet werden.
Gepäckraumabdeckung
Diese spezielle Kofferraumabdeckung ähnelt
einem Rollo mit Aufrollvorrichtung. Achten Sie
darauf, keine schweren Gegenstände auf der
ausgerollten Gepäckablage abzulegen.
Installation
F Heben Sie die entsprechende Klappe an.Die Öffnung an der Kofferraumladekante
ist für die Aufnahme der Gurtwicklerolle
einschließlich Gepäckraumabdeckung
vorgesehen.
F
K
lappen Sie die Sitze der 3. Reihe
vollständig herunter.
F
D
ie Klappe des Staufachs in Höhe der
Kofferraumladekante anheben.
F
E
rgreifen Sie den Aufroller in der Mitte und
drücken Sie ihn gegen die linke Säule.
F

H
eben Sie die komplette Ablage an.F

D
ie Gepäckraumabdeckung so
positionieren, dass die Griffleisten der
Abdeckung in Ihre Richtung zeigen.
F
F
ühren Sie den linken Haltestift der
Aufrollvorrichtung in die Halterung A ein.
Ergonomie und Komfort
