PEUGEOT PARTNER TEPEE ELECTRIC 2017 Návod na použitie (in Slovakian)

29

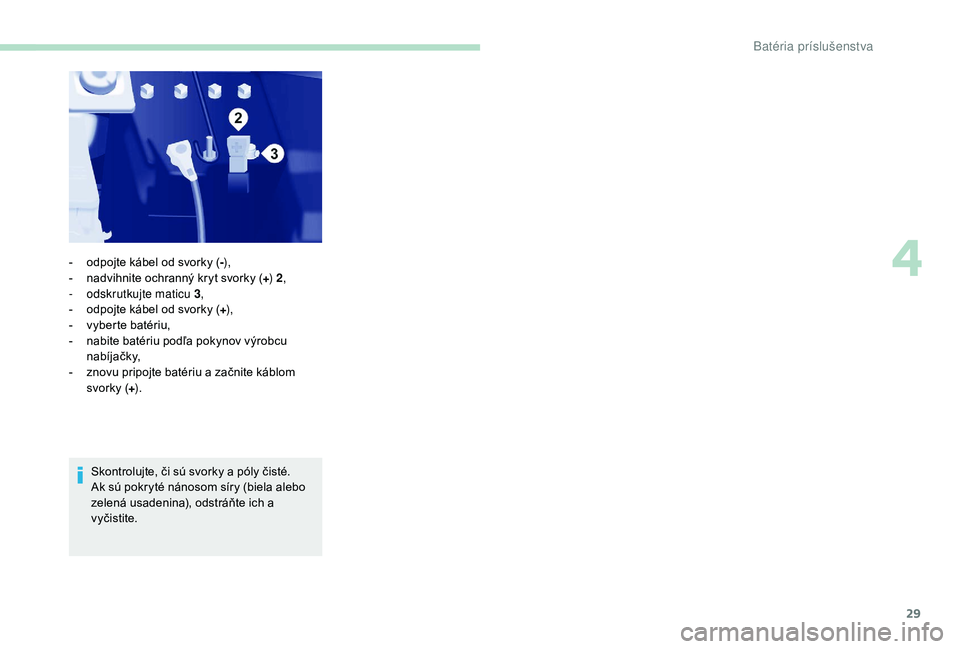

Skontrolujte, či sú svorky a póly čisté.
Ak sú pokryté nánosom síry (biela alebo
zelená usadenina), odstráňte ich a
vyčistite.
-

o
dpojte kábel od svorky (
-),
-

n
advihnite ochranný kryt svorky (
+) 2 ,
-

o
dskrutkujte maticu 3
,
-

o
dpojte kábel od svorky (
+),
-

v
yberte batériu,
-

n
abite batériu podľa pokynov výrobcu
nabíjačky,
-

z
novu pripojte batériu a začnite káblom
svorky ( +).
4
Bat

30

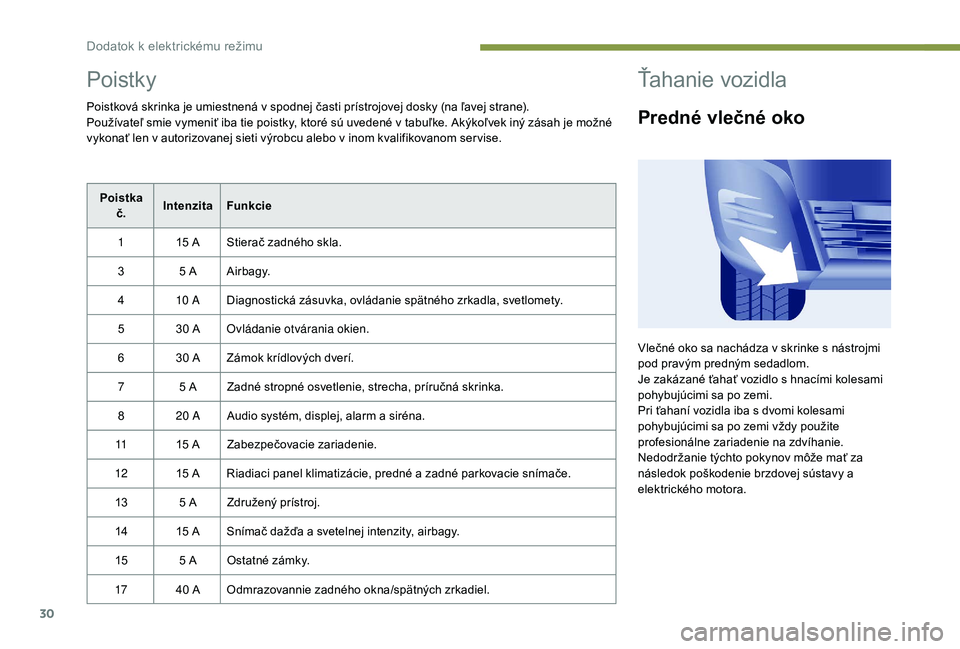

Poistky
Poistková skrinka je umiestnená v spodnej časti prístrojovej dosky (na ľavej strane).
Používateľ smie vymeniť iba tie poistky, ktoré sú uvedené v tabuľke. Akýkoľvek iný zásah je možné
vykonať len v autorizovanej sieti výrobcu alebo v inom kvalifikovanom ser vise.Poistka č. Intenzita
Funkcie
1 15
A Stierač zadného skla.
3 5
AAirbagy.
4 10


ADiagnostická zásuvka, ovládanie spätného zrkadla, svetlomety.
5 30
AOvládanie otvárania okien.
6 30
A Zámok krídlových dverí.
7 5
A Zadné stropné osvetlenie, strecha, príručná skrinka.
8 20
AAudio systém, displej, alarm a siréna.
11 15
AZabezpečovacie zariadenie.
12 15
A Riadiaci panel klimatizácie, predné a zadné parkovacie snímače.
13 5
A Združený prístroj.
14 15
A Snímač dažďa a svetelnej intenzity, airbagy.
15 5
A Ostatné zámky.
17 40
A Odmrazovannie zadného okna/spätných zrkadiel.
Ťahanie vozidla
Predné vlečné oko
Vlečné oko sa nachádza v skrinke s nástrojmi
pod pravým predným sedadlom.
Je zakázané ťahať vozidlo s hnacími kolesami
pohybujúcimi sa po zemi.
Pri ťahaní vozidla iba s dvomi kolesami
pohybujúcimi sa po zemi vždy použite
profesionálne zariadenie na zdvíhanie.
Nedodržanie týchto pokynov môže mať za
následok poškodenie brzdovej sústavy a
elektrického motora.
Dodatok k elektrickému režimu

31

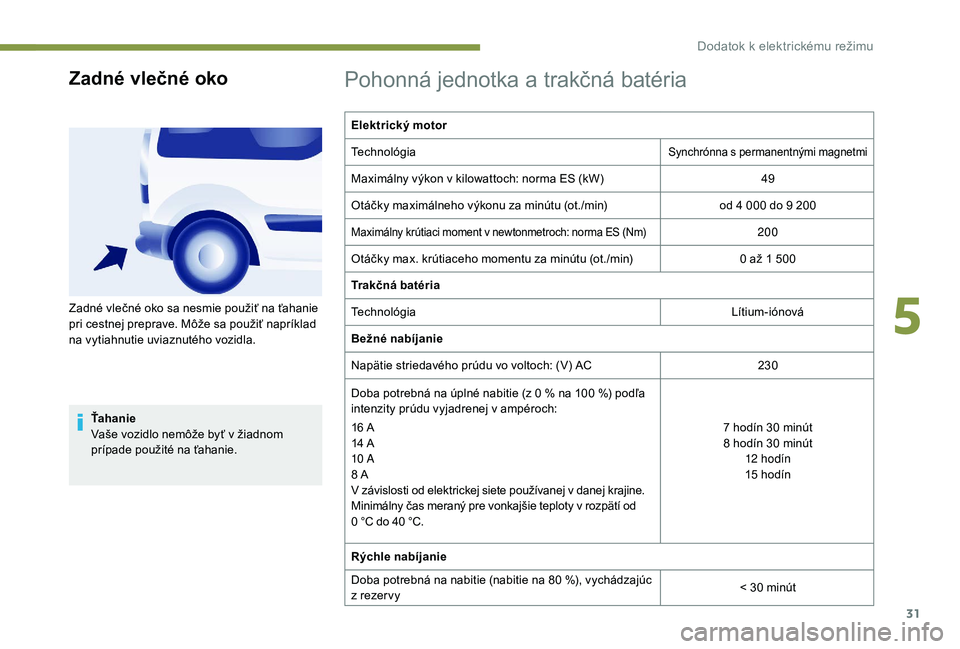

Zadné vlečné oko
Ťahanie
Vaše vozidlo nemôže byť v žiadnom
prípade použité na ťahanie.
Pohonná jednotka a trakčná batéria
Elektrický motor
Technológia
Synchrónna s permanentnými magnetmi
Maximálny výkon v kilowattoch: norma ES (kW)49
Otáčky maximálneho výkonu za minútu (ot./min) od 4
000 do 9 200
Maximálny krútiaci moment v newtonmetroch: norma ES (Nm)200
Otáčky max. krútiaceho momentu za minútu (ot./min) 0

až 1 500
Trakčná batéria
Technológia Lítium-iónová
Bežné nabíjanie
Napätie striedavého prúdu vo voltoch: (V) AC 230
Doba potrebná na úplné nabitie (z 0

% na 100

%) podľa
intenzity prúdu vyjadrenej v ampéroch:
16

A
14

A
10


A
8

A
V závislosti od elektrickej siete používanej v danej krajine.
Minimálny čas meraný pre vonkajšie teploty v rozpätí od
0

°C do 40

°C. 7

hodín 30 minút
8

hodín 30 minút
12


hodín
15
hodín
Rýchle nabíjanie
Doba potrebná na nabitie (nabitie na 80

%), vychádzajúc
z rezer vy < 30
minút
Zadné vlečné oko sa nesmie použiť na ťahanie
pri cestnej preprave. Môže sa použiť napríklad
na vytiahnutie uviaznutého vozidla.
5
Dodatok k elektrickému režimu

32

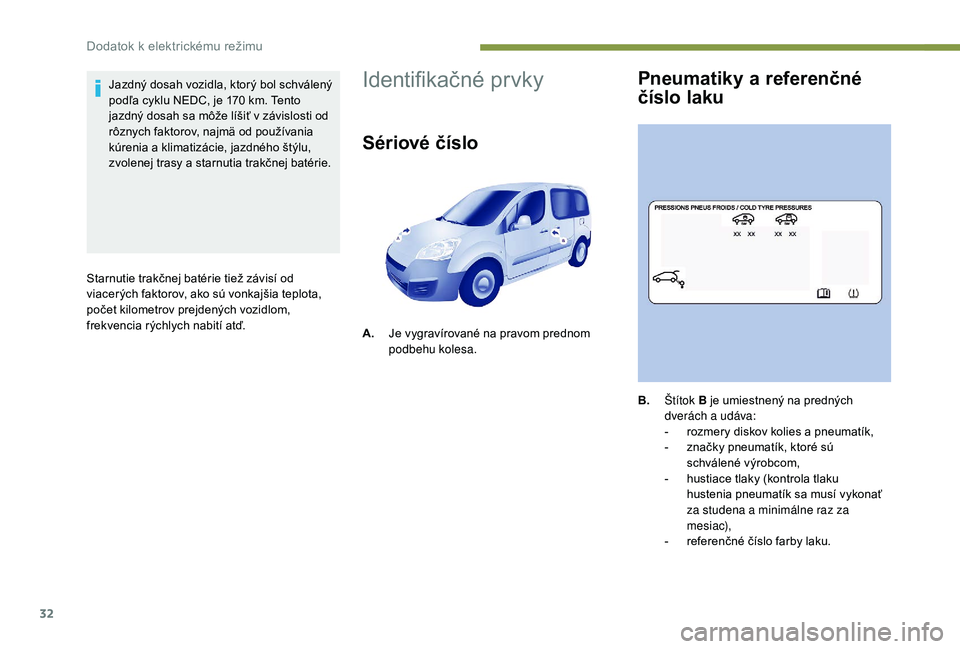

Jazdný dosah vozidla, ktorý bol schválený
podľa cyklu NEDC, je 170 km. Tento
jazdný dosah sa môže líšiť v závislosti od
rôznych faktorov, najmä od používania
kúrenia a klimatizácie, jazdného štýlu,
zvolenej trasy a starnutia trakčnej batérie.
Starnutie trakčnej batérie tiež závisí od
viacerých faktorov, ako sú vonkajšia teplota,
počet kilometrov prejdených vozidlom,
frekvencia rýchlych nabití atď.Identifikačné prvky
Sériové číslo
A. Je vygravírované na pravom prednom
podbehu kolesa.
Pneumatiky a referenčné
číslo laku
B.Štítok B je umiestnený na predných
dverách a udáva:
-

r
ozmery diskov kolies a pneumatík,
-

z
načky pneumatík, ktoré sú
schválené výrobcom,
-

h
ustiace tlaky (kontrola tlaku
hustenia pneumatík sa musí vykonať
za studena a minimálne raz za
mesiac),
-

r
eferenčné číslo farby laku.
Dodatok k elektrickému režimu

3-17

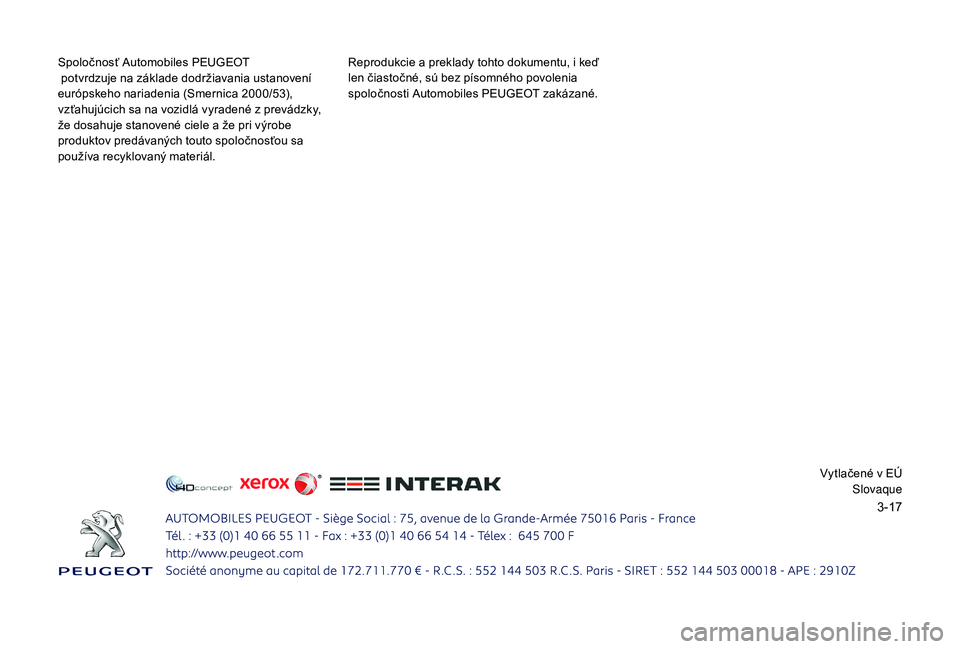

Spoločnosť Automobiles PEUGEOT
potvrdzuje na základe dodržiavania ustanovení
európskeho nariadenia (Smernica 2000/53),
vzťahujúcich sa na vozidlá vyradené z prevádzky,
že dosahuje stanovené ciele a že pri výrobe
produktov predávaných touto spoločnosťou sa
používa recyklovaný materiál.Reprodukcie a preklady tohto dokumentu, i keď
len čiastočné, sú bez písomného povolenia
spoločnosti Automobiles PEUGEOT zakázané.
Vytlačené v EÚSlovaque

www.peugeot .comSQ. 16PEL.0810*16PEL.0810*

PARTNER Tepee
PARTNER
PRÍRUČKA POUŽÍVATEĽA

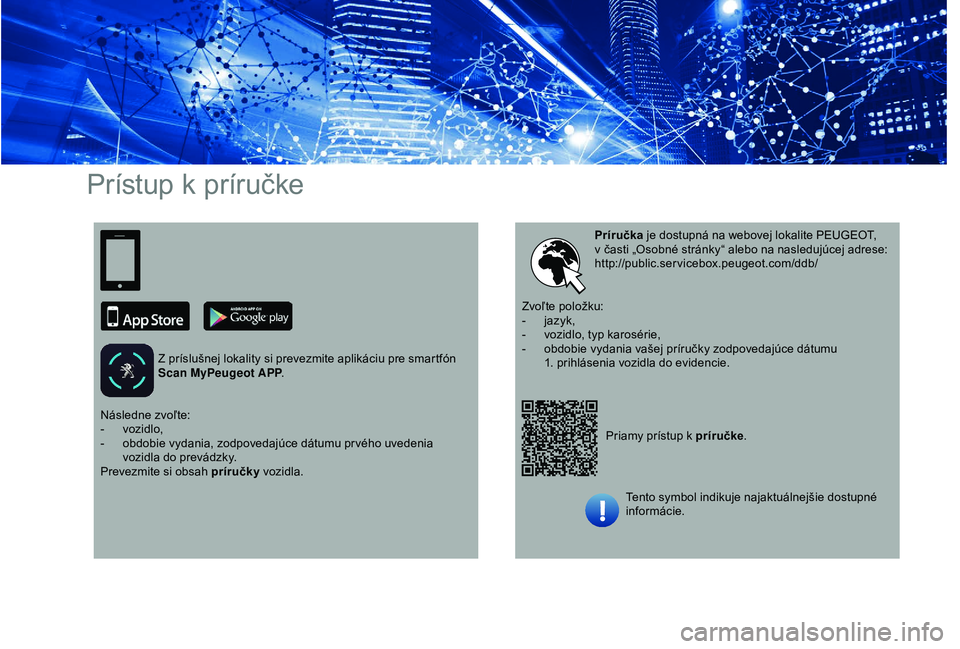

Prístup k príručke
Z príslušnej lokality si prevezmite aplikáciu pre smartfón
Scan MyPeugeot APP.
Priamy prístup k príručke.
Príručka
je dostupná na webovej lokalite PEUGEOT,
v časti „Osobné stránky“ alebo na nasledujúcej adrese:
http://public.servicebox.peugeot.com/ddb/
Následne zvoľte:
-
v

ozidlo,
-

o

bdobie vydania, zodpovedajúce dátumu pr vého uvedenia
vozidla do prevádzky.
Prevezmite si obsah príručky vozidla. Zvoľte položku:
-

j
azyk,
-
v
ozidlo, typ karosérie,
- o bdobie vydania vašej príručky zodpovedajúce dátumu
1. prihlásenia vozidla do evidencie.
Tento symbol indikuje najaktuálnejšie dostupné
informácie.

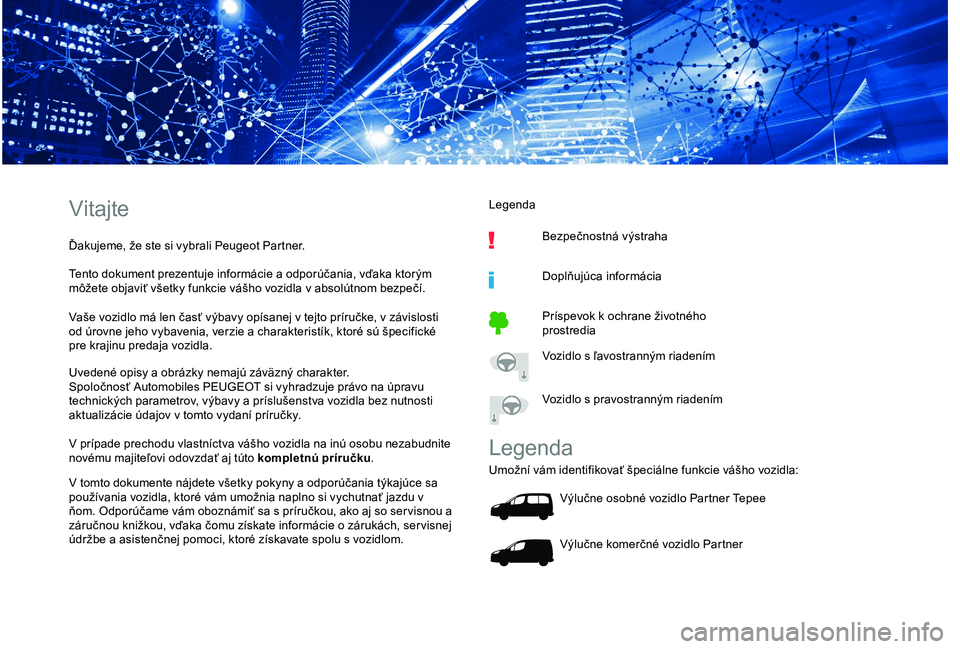

Vitajte
Ďakujeme, že ste si vybrali Peugeot Partner.
Tento dokument prezentuje informácie a odporúčania, vďaka ktorým
môžete objaviť všetky funkcie vášho vozidla v absolútnom bezpečí.
Vaše vozidlo má len časť výbavy opísanej v tejto príručke, v závislosti
od úrovne jeho vybavenia, verzie a charakteristík, ktoré sú špecifické
pre krajinu predaja vozidla.
Uvedené opisy a obrázky nemajú záväzný charakter.
Spoločnosť Automobiles PEUGEOT si vyhradzuje právo na úpravu
technických parametrov, výbavy a príslušenstva vozidla bez nutnosti
aktualizácie údajov v tomto vydaní príručky.
V prípade prechodu vlastníctva vášho vozidla na inú osobu nezabudnite
novému majiteľovi odovzdať aj túto kompletnú príručku .
V tomto dokumente nájdete všetky pokyny a odporúčania týkajúce sa
používania vozidla, ktoré vám umožnia naplno si vychutnať jazdu v
ňom. Odporúčame vám oboznámiť sa s príručkou, ako aj so ser visnou a
záručnou knižkou, vďaka čomu získate informácie o zárukách, ser visnej
údržbe a asistenčnej pomoci, ktoré získavate spolu s vozidlom. Legenda
Bezpečnostná výstraha
Doplňujúca informácia
Príspevok k ochrane životného
prostredia
Vozidlo s ľavostranným riadením
Vozidlo s pravostranným riadením
Legenda
Umožní vám identifikovať špeciálne funkcie vášho vozidla: Výlučne osobné vozidlo Partner Tepee
Výlučne komerčné vozidlo Partner

2
.
.

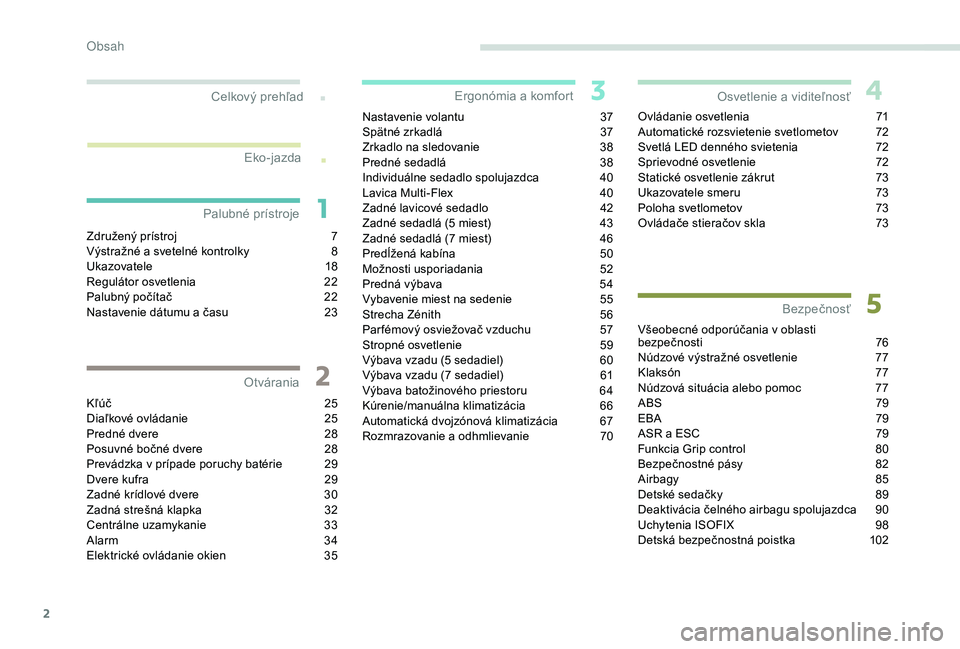

Združený prístroj 7
V ýstražné a svetelné kontrolky 8
U
kazovatele
1
8
Regulátor osvetlenia

2
2
Palubný počítač

2
2
Nastavenie dátumu a času

2
3
Kľúč

2
5
Diaľkové ovládanie

2
5
Predné dvere

2
8
Posuvné bočné dvere

2
8
Prevádzka v prípade poruchy batérie

2
9
Dvere kufra

2
9
Zadné krídlové dvere

3
0
Zadná strešná klapka

3
2
Centrálne uzamykanie

3
3
Alarm
3

4
Elektrické ovládanie okien

3
5Nastavenie volantu

3
7
Spätné zrkadlá
3
7
Zrkadlo na sledovanie
3
8
Predné sedadlá
3
8
Individuálne sedadlo spolujazdca
4
0
Lavica Multi-Flex
4
0
Zadné lavicové sedadlo
4
2
Zadné sedadlá (5 miest) 4 3
Zadné sedadlá (7 miest) 4 6
Predĺžená kabína

5
0
Možnosti usporiadania
5

2
Predná výbava

5
4
Vybavenie miest na sedenie

5
5
Strecha Zénith

5
6
Par fémový osviežovač vzduchu

5
7
Stropné osvetlenie
5

9
Výbava vzadu (5 sedadiel)

6
0
Výbava vzadu (7 sedadiel)

6
1
Výbava batožinového priestoru

6
4
Kúrenie/manuálna klimatizácia
6

6
Automatická dvojzónová klimatizácia

6
7
Rozmrazovanie a odhmlievanie

7
0Ovládanie osvetlenia
7

1
Automatické rozsvietenie svetlometov
7
2
Svetlá LED denného svietenia
7
2
Sprievodné osvetlenie
7
2
Statické osvetlenie zákrut
7
3
Ukazovatele smeru
7
3
Poloha svetlometov
7
3
Ovládače stieračov skla 7 3
Všeobecné odporúčania v oblasti
bezpečnosti
7
6
Núdzové výstražné osvetlenie

7
7
Klaksón

7
7
Núdzová situácia alebo pomoc

7
7
ABS

7
9
EBA

7
9
ASR a ESC

7
9
Funkcia Grip control

8
0
Bezpečnostné pásy

8
2
Airbagy
8

5
Detské sedačky

8
9
Deaktivácia čelného airbagu spolujazdca

9
0
Uchytenia ISOFIX

9
8
Detská bezpečnostná poistka

1
02
Celkový prehľad
Palubné prístroje
Otvárania Ergonómia a komfort
Bezpečnosť
Osvetlenie a viditeľnosť
Eko -jazda
Obsah
