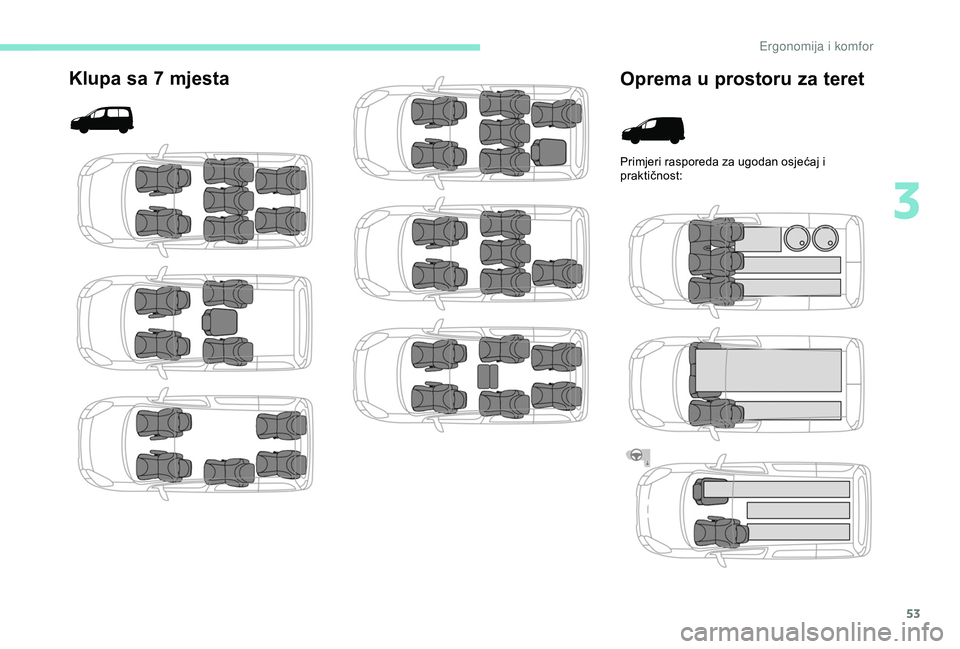

Page 91 of 252

53
Klupa sa 7 mjesta
Oprema u prostoru za teret
Primjeri rasporeda za ugodan osjećaj i
praktičnost:
3
E

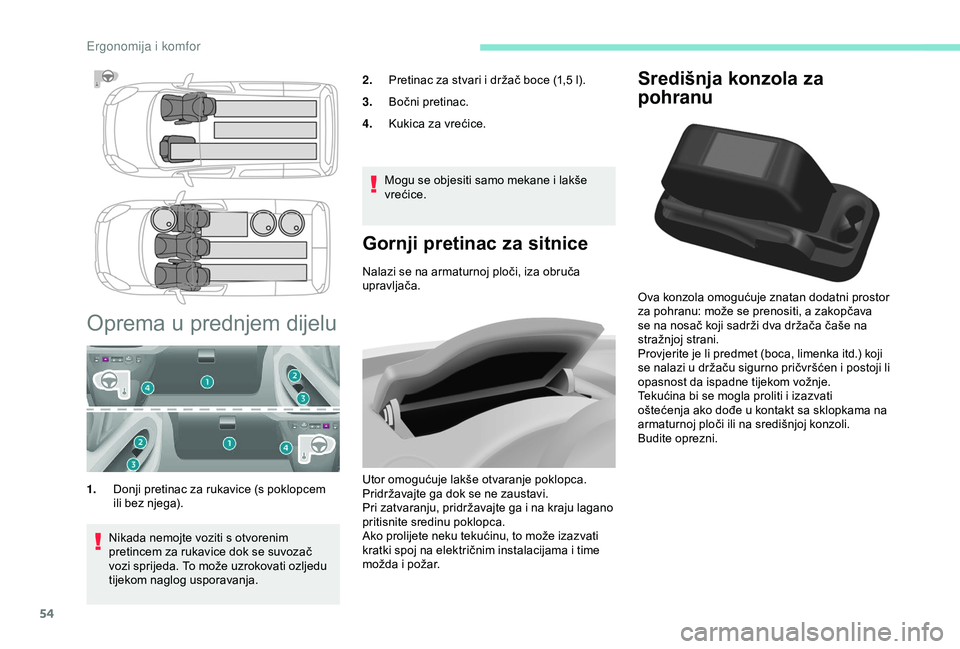

Page 92 of 252

54
Središnja konzola za
pohranu
Ova konzola omogućuje znatan dodatni prostor
za pohranu: može se prenositi, a zakopčava
se na nosač koji sadrži dva držača čaše na
stražnjoj strani.
Provjerite je li predmet (boca, limenka itd.) koji
se nalazi u držaču sigurno pričvršćen i postoji li
opasnost da ispadne tijekom vožnje.
Tekućina bi se mogla proliti i izazvati
oštećenja ako dođe u kontakt sa sklopkama na
armaturnoj ploči ili na središnjoj konzoli.
Budite oprezni.
Oprema u prednjem dijelu
1.Donji pretinac za rukavice (s poklopcem
ili bez njega).
Gornji pretinac za sitnice
Nalazi se na armaturnoj ploči, iza obruča
upravljača.
Utor omogućuje lakše otvaranje poklopca.
Pridržavajte ga dok se ne zaustavi.
Pri zatvaranju, pridržavajte ga i na kraju lagano
pritisnite sredinu poklopca.
Ako prolijete neku tekućinu, to može izazvati
kratki spoj na električnim instalacijama i time
možda i požar.
Nikada nemojte voziti s otvorenim
pretincem za rukavice dok se suvozač
vozi sprijeda. To može uzrokovati ozljedu
tijekom naglog usporavanja. 2.
Pretinac za stvari i držač boce (1,5 l).
3. Bočni pretinac.
4. Kukica za vrećice.
Mogu se objesiti samo mekane i lakše
vrećice.
Ergonomija i komfor

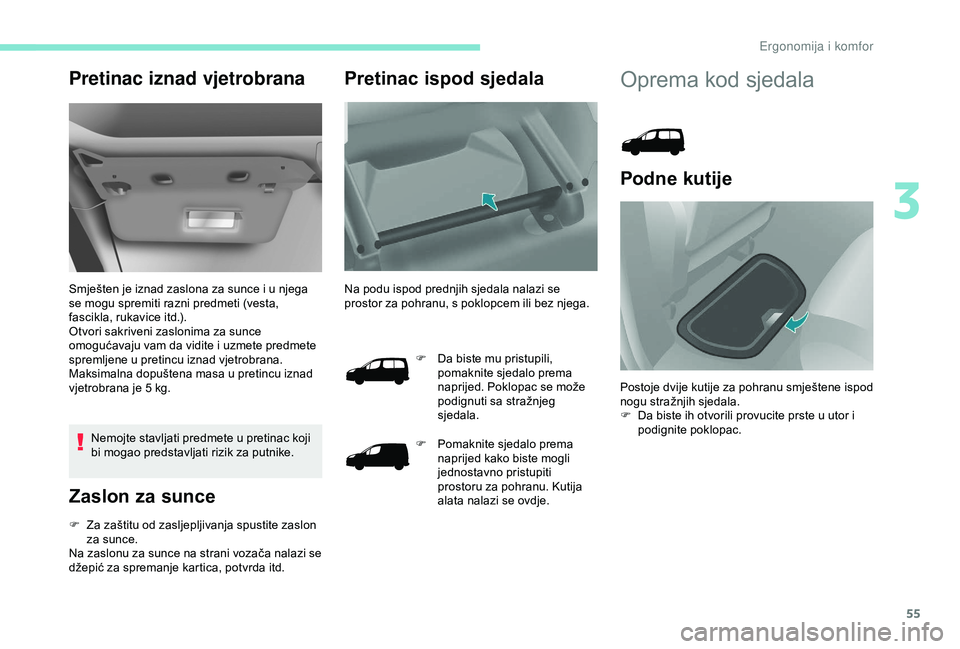

Page 93 of 252

55
Pretinac iznad vjetrobrana
Smješten je iznad zaslona za sunce i u njega
se mogu spremiti razni predmeti (vesta,
fascikla, rukavice itd.).
Otvori sakriveni zaslonima za sunce
omogućavaju vam da vidite i uzmete predmete
spremljene u pretincu iznad vjetrobrana.
Maksimalna dopuštena masa u pretincu iznad
vjetrobrana je 5 kg.
Nemojte stavljati predmete u pretinac koji
bi mogao predstavljati rizik za putnike.
Zaslon za sunce
F Za zaštitu od zasljepljivanja spustite zaslon za sunce.
Na zaslonu za sunce na strani vozača nalazi se
džepić za spremanje kartica, potvrda itd.
Pretinac ispod sjedala
Na podu ispod prednjih sjedala nalazi se
prostor za pohranu, s poklopcem ili bez njega.
F
D
a biste mu pristupili,
pomaknite sjedalo prema
naprijed. Poklopac se može
podignuti sa stražnjeg
sjedala.
F
P
omaknite sjedalo prema
naprijed kako biste mogli
jednostavno pristupiti
prostoru za pohranu. Kutija
alata nalazi se ovdje.
Oprema kod sjedala
Podne kutije
Postoje dvije kutije za pohranu smještene ispod
nogu stražnjih sjedala.
F
D
a biste ih otvorili provucite prste u utor i
podignite poklopac.
3
Ergonomija i komfor
Page 94 of 252

56
Avionski stolići
Ne postavljajte tvrde ili teške predmete
na stolić. Oni bi mogli biti opasni u slučaju
naglog kočenja ili sudara.
Kuka za vrećicu nalazi se sa strane svakog
stolića.
Bočne zavjese
F Za stavljanje stolića natrag na mjesto, uspravite ga i preklopite.
Kao mjere predostrožnosti avionski stolić je
osmišljen da se sam otkvači ako se prejako
pritisne.
F
P
rilikom vraćanja natrag na mjesto sa
stolićem u okomitom položaju pokrenite
jednu stranu a zatim drugu lagano gurajući.
Pri podizanju i spuštanju zavjesu uvijek
pridržavajte jezičac.
Bočne zavjese mogu biti dostupne na kliznim
bočnim vratima.
F
Z
avjesu povucite uz jezičac kako biste je
postavili.
Da biste izbjegli oštećivanje zavjese pri
otvaranju vrata, provjerite je li jezičac sigurno
pričvršćen.
Zénith
Pretinci
Pretinci se nalaze na obje strane stropa.
Najveće dopušteno opterećenje je 6 kg.
Poluprozirno dno olakšava pronalaženje
predmeta spremljenih u pretincu.
Nemojte stavljati predmete u pretinac koji
bi mogli predstavljati rizik za putnike.
Višenamjenski strop nastavlja se na pretinac
iznad vjetrobrana. Sastoji se od sljedećih
dijelova.
Ergonomija i komfor

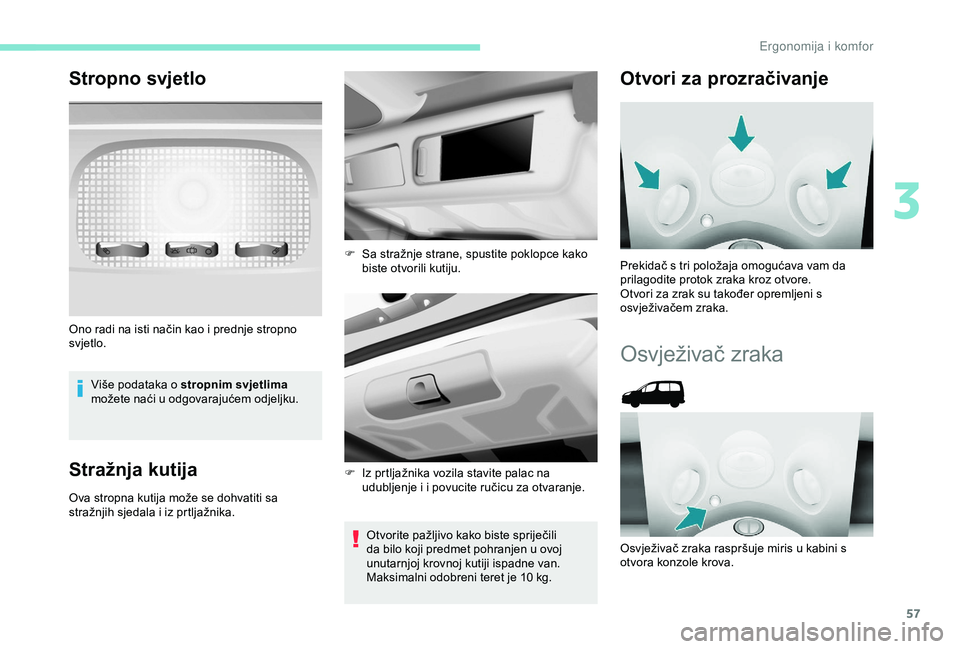

Page 95 of 252

57
Stropno svjetlo
Više podataka o stropnim svjetlima
možete naći u odgovarajućem odjeljku.
Stražnja kutija
Ova stropna kutija može se dohvatiti sa
stražnjih sjedala i iz prtljažnika.
Otvorite pažljivo kako biste spriječili
da bilo koji predmet pohranjen u ovoj
unutarnjoj krovnoj kutiji ispadne van.
Maksimalni odobreni teret je 10
kg.
Ono radi na isti način kao i prednje stropno
svjetlo.
F
S
a stražnje strane, spustite poklopce kako
biste otvorili kutiju.
F
I
z prtljažnika vozila stavite palac na
udubljenje i i povucite ručicu za otvaranje.
Otvori za prozračivanje
Prekidač s tri položaja omogućava vam da
prilagodite protok zraka kroz otvore.
Otvori za zrak su također opremljeni s
osvježivačem zraka.
Osvježivač zraka
Osvježivač zraka raspršuje miris u kabini s
otvora konzole krova.
3
Ergonomija i komfor

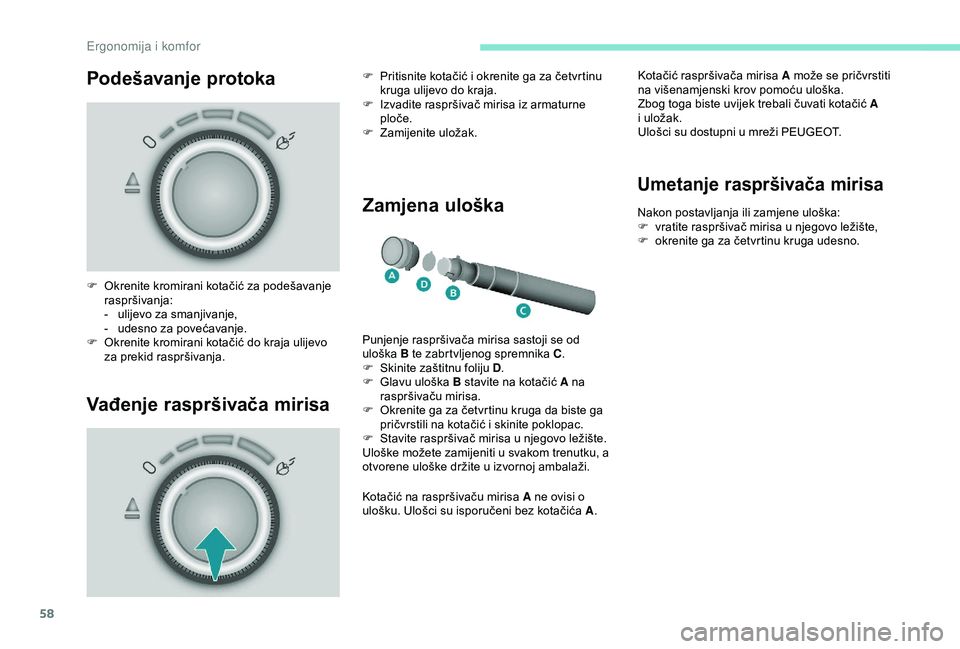

Page 96 of 252

58
Podešavanje protoka
Vađenje raspršivača mirisa Zamjena uloška
F Okrenite kromirani kotačić za podešavanje
raspršivanja:
-
u
lijevo za smanjivanje,
-
u
desno za povećavanje.
F
O
krenite kromirani kotačić do kraja ulijevo
za prekid raspršivanja. F
P
ritisnite kotačić i okrenite ga za četvrtinu
kruga ulijevo do kraja.
F
I
zvadite raspršivač mirisa iz armaturne
ploče.
F
Z
amijenite uložak.
Punjenje raspršivača mirisa sastoji se od
uloška B te zabrtvljenog spremnika C .
F
S
kinite zaštitnu foliju D.
F
G
lavu uloška B stavite na kotačić A na
raspršivaču mirisa.
F
O
krenite ga za četvrtinu kruga da biste ga
pričvrstili na kotačić i skinite poklopac.
F
S
tavite raspršivač mirisa u njegovo ležište.
Uloške možete zamijeniti u svakom trenutku, a
otvorene uloške držite u izvornoj ambalaži.
Kotačić na raspršivaču mirisa A ne ovisi o
ulošku. Ulošci su isporučeni bez kotačića A .Kotačić raspršivača mirisa A može se pričvrstiti
na višenamjenski krov pomoću uloška.
Zbog toga biste uvijek trebali čuvati kotačić A
i uložak.
Ulošci su dostupni u mreži PEUGEOT.
Umetanje raspršivača mirisa
Nakon postavljanja ili zamjene uloška:
F
v ratite raspršivač mirisa u njegovo ležište,
F
o
krenite ga za četvrtinu kruga udesno.
Ergonomija i komfor

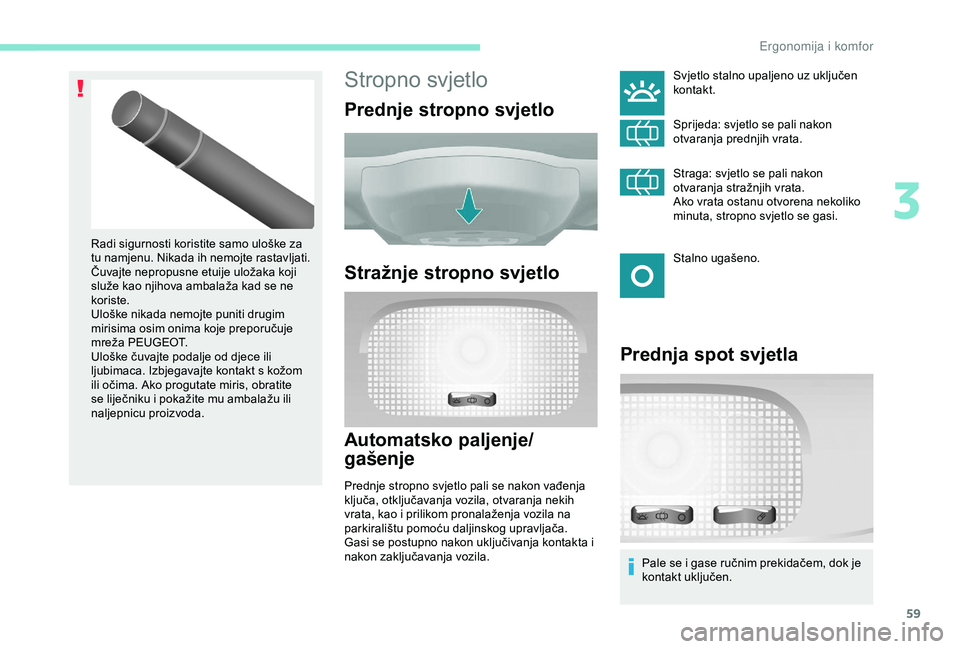

Page 97 of 252

59
Stropno svjetlo
Prednje stropno svjetlo
Stražnje stropno svjetlo
Automatsko paljenje/
gašenje
Prednje stropno svjetlo pali se nakon vađenja
ključa, otključavanja vozila, otvaranja nekih
vrata, kao i prilikom pronalaženja vozila na
parkiralištu pomoću daljinskog upravljača.
Gasi se postupno nakon uključivanja kontakta i
nakon zaključavanja vozila.
Radi sigurnosti koristite samo uloške za
tu namjenu. Nikada ih nemojte rastavljati.
Čuvajte nepropusne etuije uložaka koji
služe kao njihova ambalaža kad se ne
koriste.
Uloške nikada nemojte puniti drugim
mirisima osim onima koje preporučuje
mreža PEUGEOT.
Uloške čuvajte podalje od djece ili
ljubimaca. Izbjegavajte kontakt s kožom
ili očima. Ako progutate miris, obratite
se liječniku i pokažite mu ambalažu ili
naljepnicu proizvoda.
Prednja spot svjetla
Svjetlo stalno upaljeno uz uključen
kontakt.
Sprijeda: svjetlo se pali nakon
otvaranja prednjih vrata.
Straga: svjetlo se pali nakon
otvaranja stražnjih vrata.
Ako vrata ostanu otvorena nekoliko
minuta, stropno svjetlo se gasi.
Stalno ugašeno.
Pale se i gase ručnim prekidačem, dok je
kontakt uključen.
3
Ergonomija i komfor

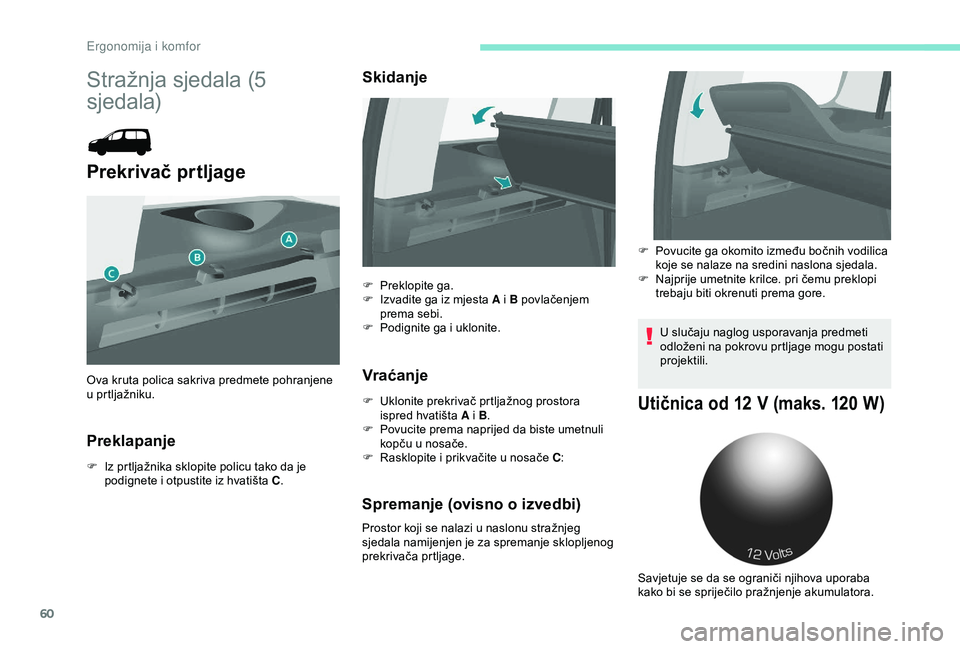

Page 98 of 252

60
Stražnja sjedala (5
sjedala)
Prekrivač prtljage
Preklapanje
F Iz prtljažnika sklopite policu tako da je podignete i otpustite iz hvatišta C .
Skidanje
Vraćanje
F Uklonite prekrivač prtljažnog prostora
ispred hvatišta A i B .
F
P
ovucite prema naprijed da biste umetnuli
kopču u nosače.
F
R
asklopite i prikvačite u nosače C :
Spremanje (ovisno o izvedbi)
Prostor koji se nalazi u naslonu stražnjeg
sjedala namijenjen je za spremanje sklopljenog
prekrivača prtljage.
Ova kruta polica sakriva predmete pohranjene
u prtljažniku.
F
P
reklopite ga.
F
I
zvadite ga iz mjesta A i B povlačenjem
prema sebi.
F
P
odignite ga i uklonite.
U slučaju naglog usporavanja predmeti
odloženi na pokrovu prtljage mogu postati
projektili.
Utičnica od 12 V (maks. 120 W )
F Povucite ga okomito između bočnih vodilica
koje se nalaze na sredini naslona sjedala.
F
N
ajprije umetnite krilce. pri čemu preklopi
trebaju biti okrenuti prema gore.
Savjetuje se da se ograniči njihova uporaba
kako bi se spriječilo pražnjenje akumulatora.
Ergonomija i komfor

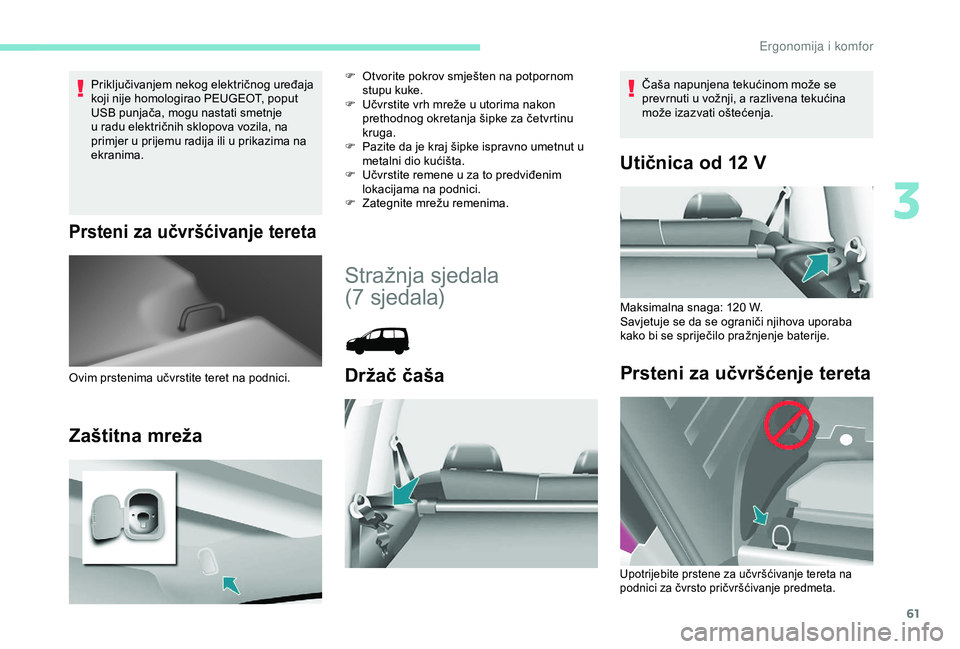

Page 99 of 252

61
Priključivanjem nekog električnog uređaja
koji nije homologirao PEUGEOT, poput
USB punjača, mogu nastati smetnje
u radu električnih sklopova vozila, na
primjer u prijemu radija ili u prikazima na
ekranima.
Prsteni za učvršćivanje tereta
Zaštitna mreža
F Otvorite pokrov smješten na potpornom stupu kuke.
F
U
čvrstite vrh mreže u utorima nakon
prethodnog okretanja šipke za četvrtinu
kruga.
F
P
azite da je kraj šipke ispravno umetnut u
metalni dio kućišta.
F
U
čvrstite remene u za to predviđenim
lokacijama na podnici.
F
Z
ategnite mrežu remenima.
Stražnja sjedala
(7 sjedala)
Držač čašaOvim prstenima učvrstite teret na podnici.
Utičnica od 12 V
Maksimalna snaga: 120 W.
S avjetuje se da se ograniči njihova uporaba
kako bi se spriječilo pražnjenje baterije.
Prsteni za učvršćenje tereta
Čaša napunjena tekućinom može se
prevrnuti u vožnji, a razlivena tekućina
može izazvati oštećenja.
Upotrijebite prstene za učvršćivanje tereta na
podnici za čvrsto pričvršćivanje predmeta.
3
E

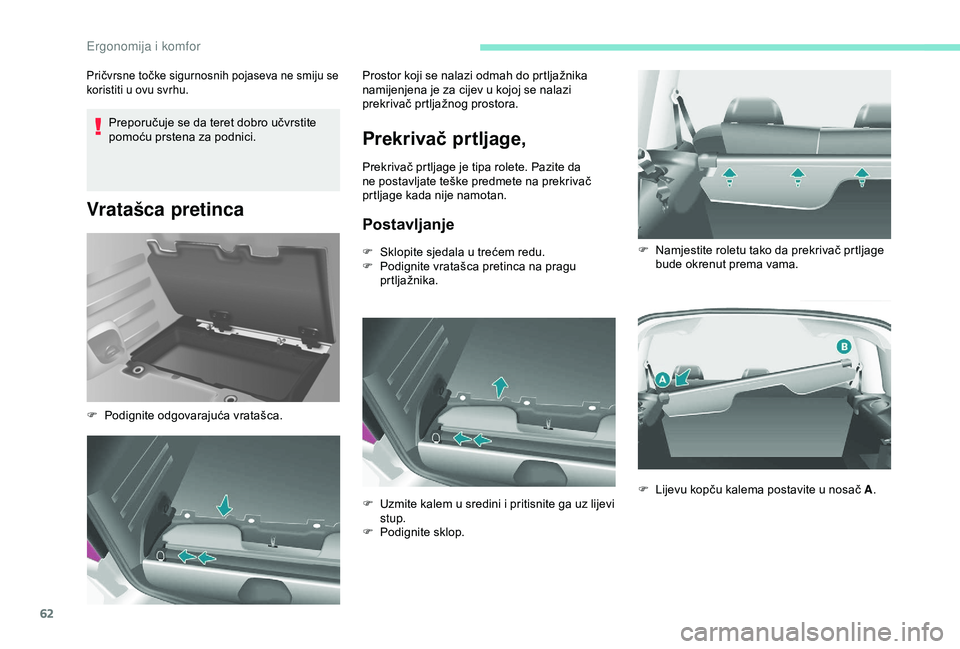

Page 100 of 252

62
Preporučuje se da teret dobro učvrstite
pomoću prstena za podnici.
Vratašca pretinca
Pričvrsne točke sigurnosnih pojaseva ne smiju se
koristiti u ovu svrhu.
Prekrivač prtljage,
Prekrivač prtljage je tipa rolete. Pazite da
ne postavljate teške predmete na prekrivač
prtljage kada nije namotan.
Postavljanje
F Podignite odgovarajuća vratašca.Prostor koji se nalazi odmah do prtljažnika
namijenjena je za cijev u kojoj se nalazi
prekrivač prtljažnog prostora.
F
S
klopite sjedala u trećem redu.
F
P
odignite vratašca pretinca na pragu
prtljažnika.
F
U
zmite kalem u sredini i pritisnite ga uz lijevi
stup.
F
P
odignite sklop.F
N
amjestite roletu tako da prekrivač prtljage
bude okrenut prema vama.
F
L
ijevu kopču kalema postavite u nosač A.
Ergonomija i komfor
