TOYOTA 86 2017 Manuel du propriétaire (in French)

169
2-2. Combiné d'instruments
2
Au volant
86_D_(OM18069D)

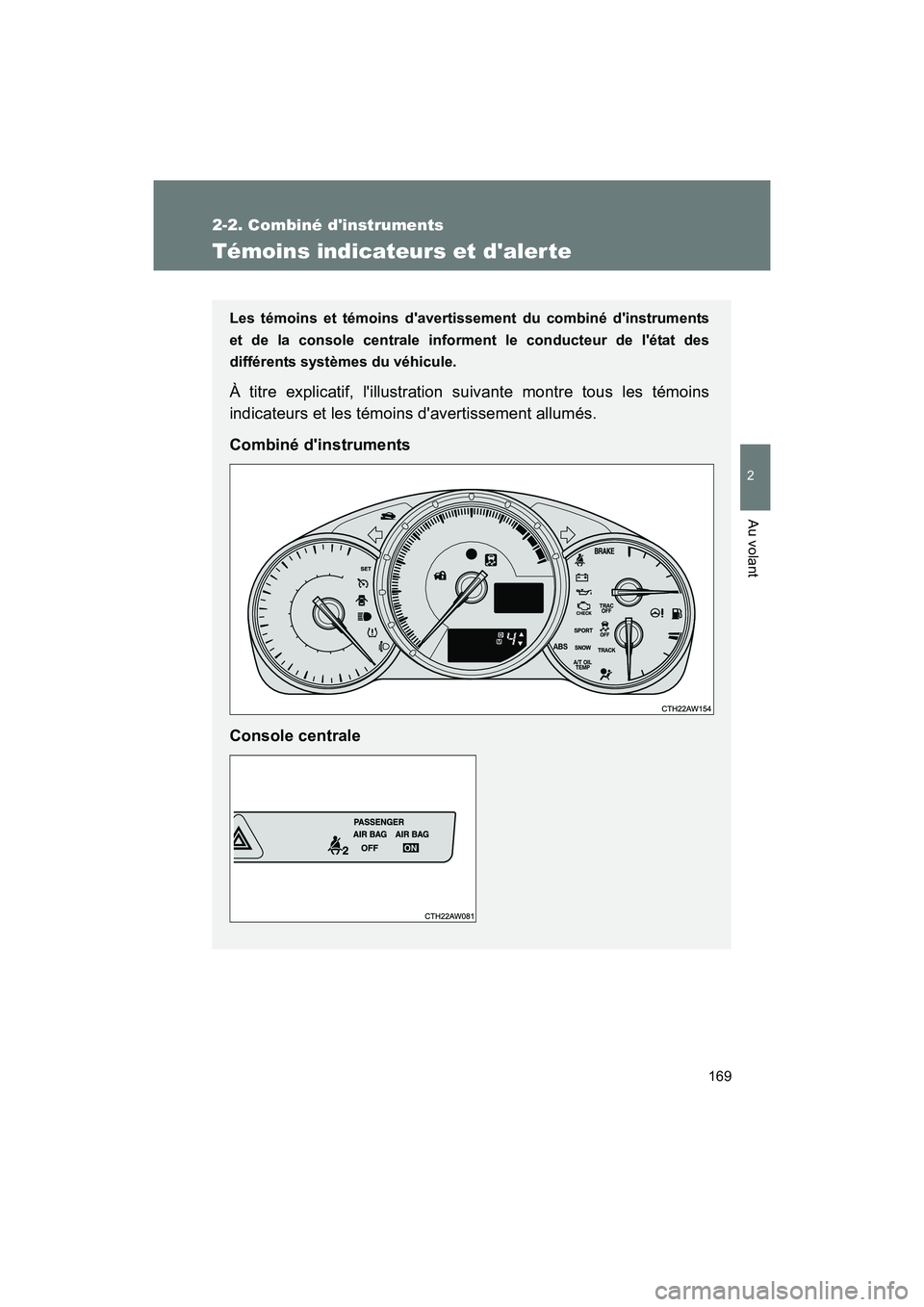

Témoins indicateurs et d'aler te
Les témoins et témoins d'avertissement du combiné d'instruments
et de la console centrale informen t le conducteur de l'état des
différents systèmes du véhicule.
À titre explicatif, l'illustration suivante montre tous les témoins
indicateurs et les témoins d'avertissement allumés.
Combiné d'instruments
Console centrale

170 2-2. Combiné d'instruments
86_D_(OM18069D)

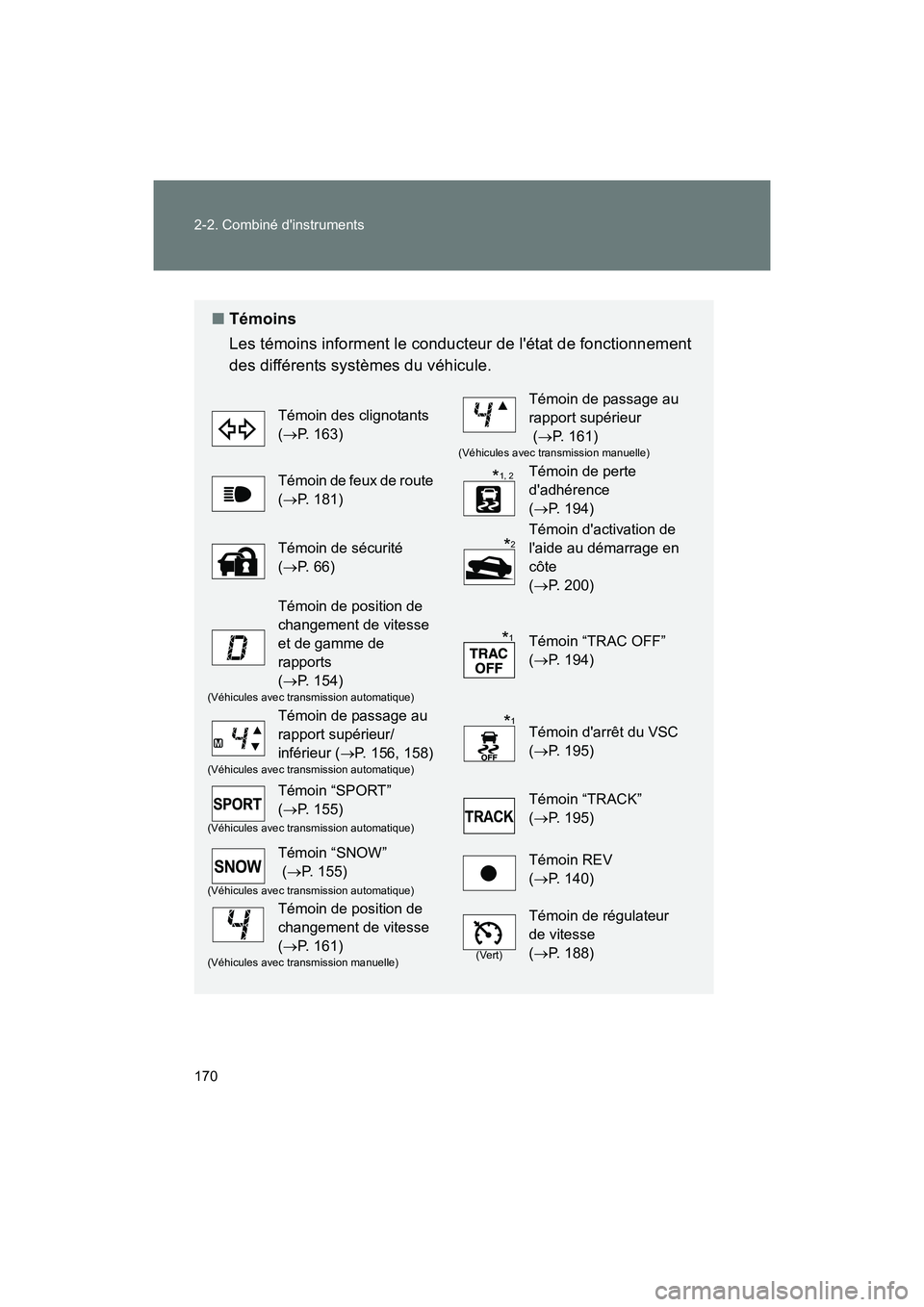

■Témoins
Les témoins informent le conducteur de l'état de fonctionnement
des différents systèmes du véhicule.
Témoin des clignotants
(→ P. 163)
Témoin de passage au
rapport supérieur
(→ P. 161)
(Véhicules avec transmission manuelle)
Témoin de feux de route
(→ P. 181)Témoin de perte
d'adhérence
(→ P. 194)
Témoin de sécurité
(→ P. 6 6 )
Témoin d'activation de
l'aide au démarrage en
côte
(→ P. 200)
Témoin de position de
changement de vitesse
et de gamme de
rapports
(→ P. 154)
Témoin “TRAC OFF”
(→ P. 194)
(Véhicules avec transmission automatique)
Témoin de passage au
rapport supérieur/
inférieur ( →P. 156, 158)
Témoin d'arrêt du VSC
(→ P. 195)
(Véhicules avec transmission automatique)
Témoin “SPORT”
(→ P. 155)Témoin “TRACK”
(→ P. 195)
(Véhicules avec transmission automatique)
Témoin “SNOW”
(→ P. 155)Témoin REV
(→ P. 140)
(Véhicules avec transmission automatique)
Témoin de position de
changement de vitesse
(→ P. 161)
(Vert)
Témoin de régulateur
de vitesse
(→ P. 188)
(Véhicules avec transmission manuelle)
*1, 2
*2
*1
*1

171
2-2. Combiné d'instruments
2
Au volant
86_D_(OM18069D)
*1: Ces témoins s'allument lorsque le contact du moteur est placé sur
la position “ON” pour indiquer qu'un contrôle des systèmes est en
cours. Ils s’éteignent après le démarrage du moteur, ou après
quelques secondes. Il peut y avoir un dysfonctionnement dans le
système si un témoin ne s'allume pas, ou si plusieurs témoins ne
s'éteignent pas. Faites contrôler le véhicule par votre
concessionnaire Toyota.
*2: Le témoin clignote pour indiquer que le système est actif.

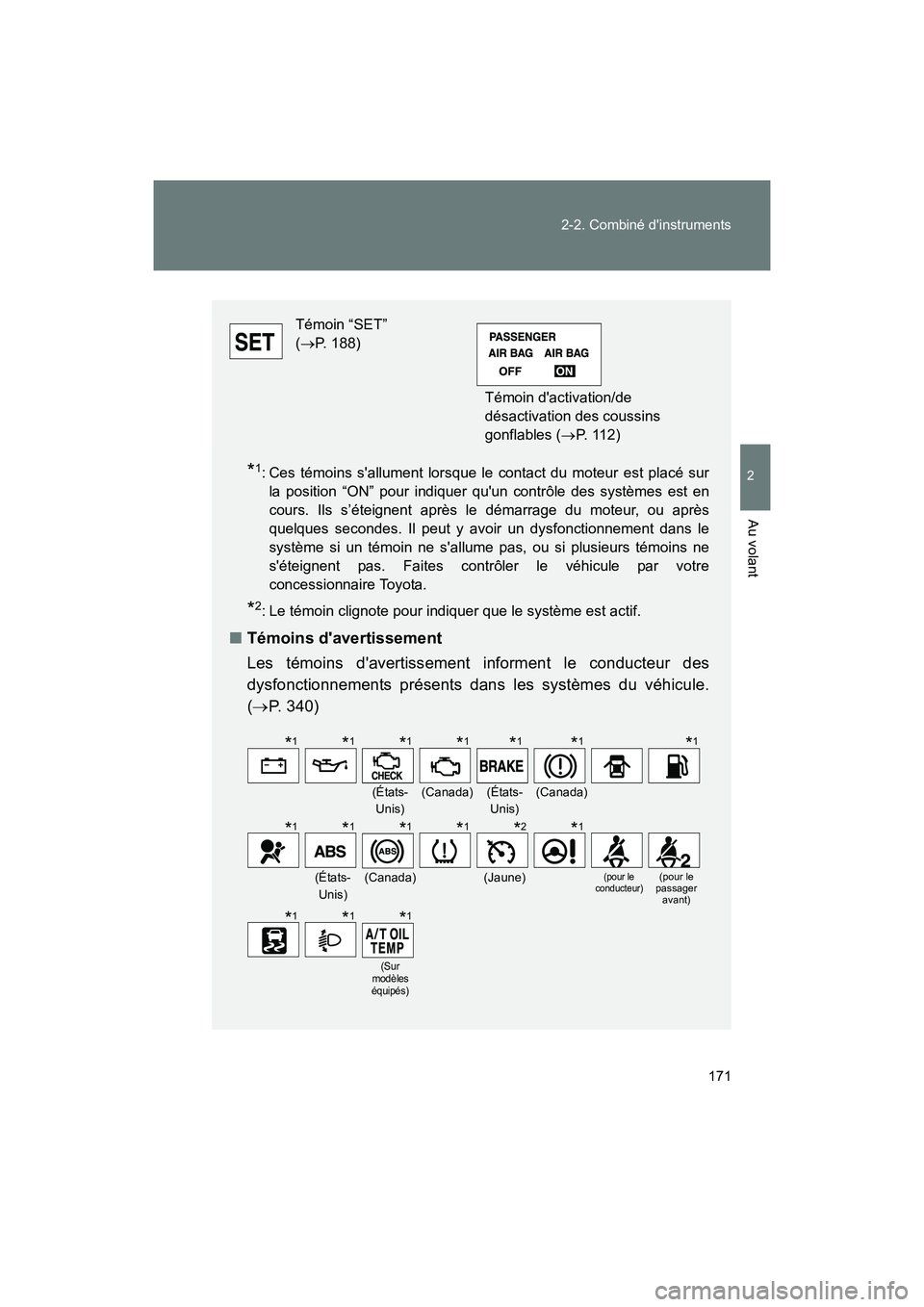

■ Témoins d'avertissement
Les témoins d'avertissement informent le conducteur des
dysfonctionnements présents dans les systèmes du véhicule.
(→ P. 340)
Témoin “SET”
(→ P. 188)
Témoin d'activation/de
désactivation des coussins
gonflables ( →P. 112)
(États-
Unis)(Canada)(États-Unis)(Canada)
(États-
Unis)(Canada)(Jaune)(pour le
conducteur)(pour le
passager
avant)
(Sur
modèles
équipés)
*1*1*1*1*1*1*1
*1*1*1*1*2*1
*1*1*1

172 2-2. Combiné d'instruments
86_D_(OM18069D)

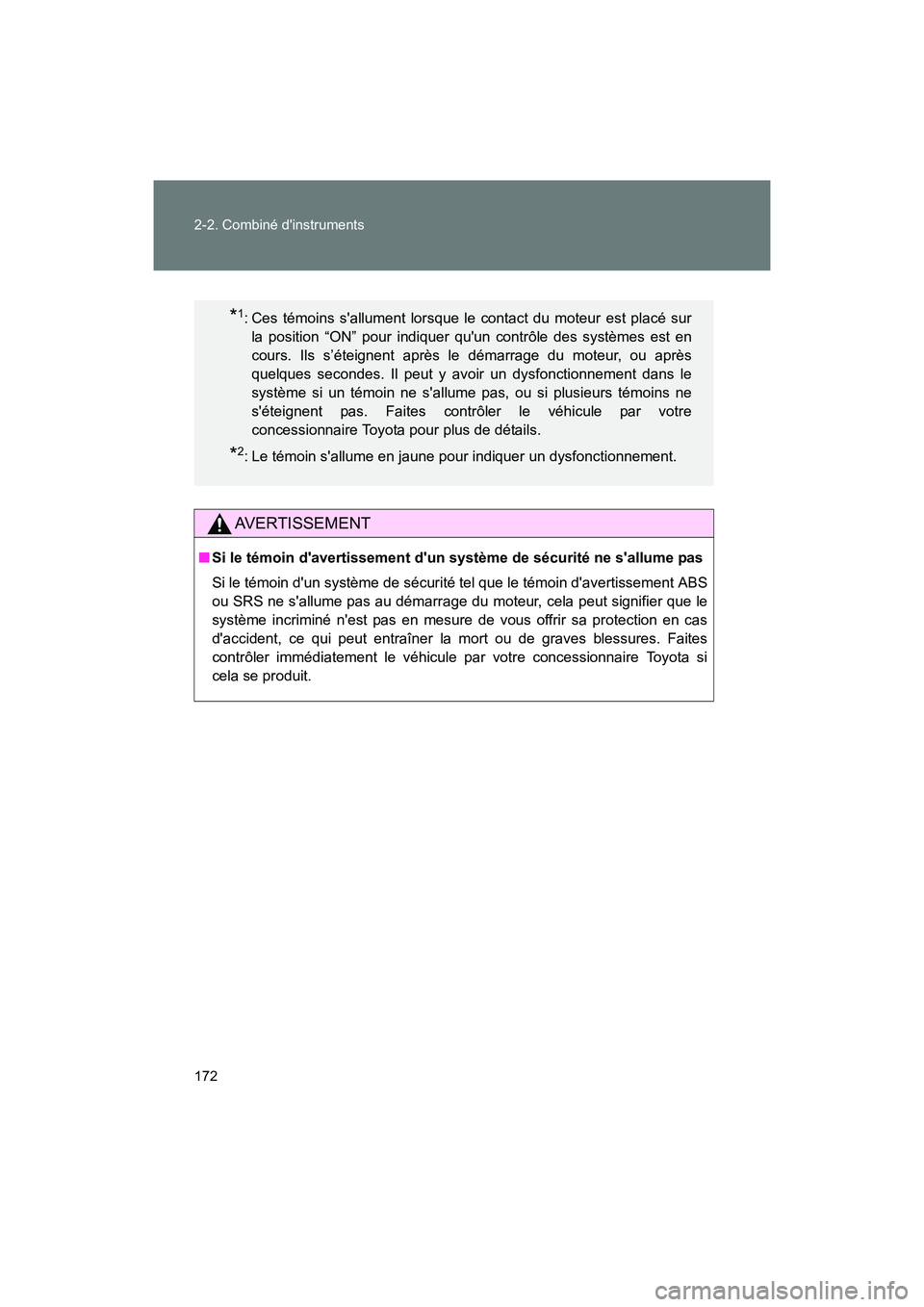

AVERTISSEMENT
■Si le témoin d'avertissement d'un système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que le témoin d'avertissement ABS
ou SRS ne s'allume pas au démarrage du moteur, cela peut signifier que le
système incriminé n'est pas en mesure de vous offrir sa protection en cas
d'accident, ce qui peut entraîner la mort ou de graves blessures. Faites
contrôler immédiatement le véhicule par votre concessionnaire Toyota si
cela se produit.
*1: Ces témoins s'allument lorsque le contact du moteur est placé sur
la position “ON” pour indiquer qu'un contrôle des systèmes est en
cours. Ils s’éteignent après le démarrage du moteur, ou après
quelques secondes. Il peut y avoir un dysfonctionnement dans le
système si un témoin ne s'allume pas, ou si plusieurs témoins ne
s'éteignent pas. Faites contrôler le véhicule par votre
concessionnaire Toyota pour plus de détails.
*2: Le témoin s'allume en jaune pour indiquer un dysfonctionnement.

173
2-2. Combiné d'instruments
2
Au volant
86_D_(OM18069D)

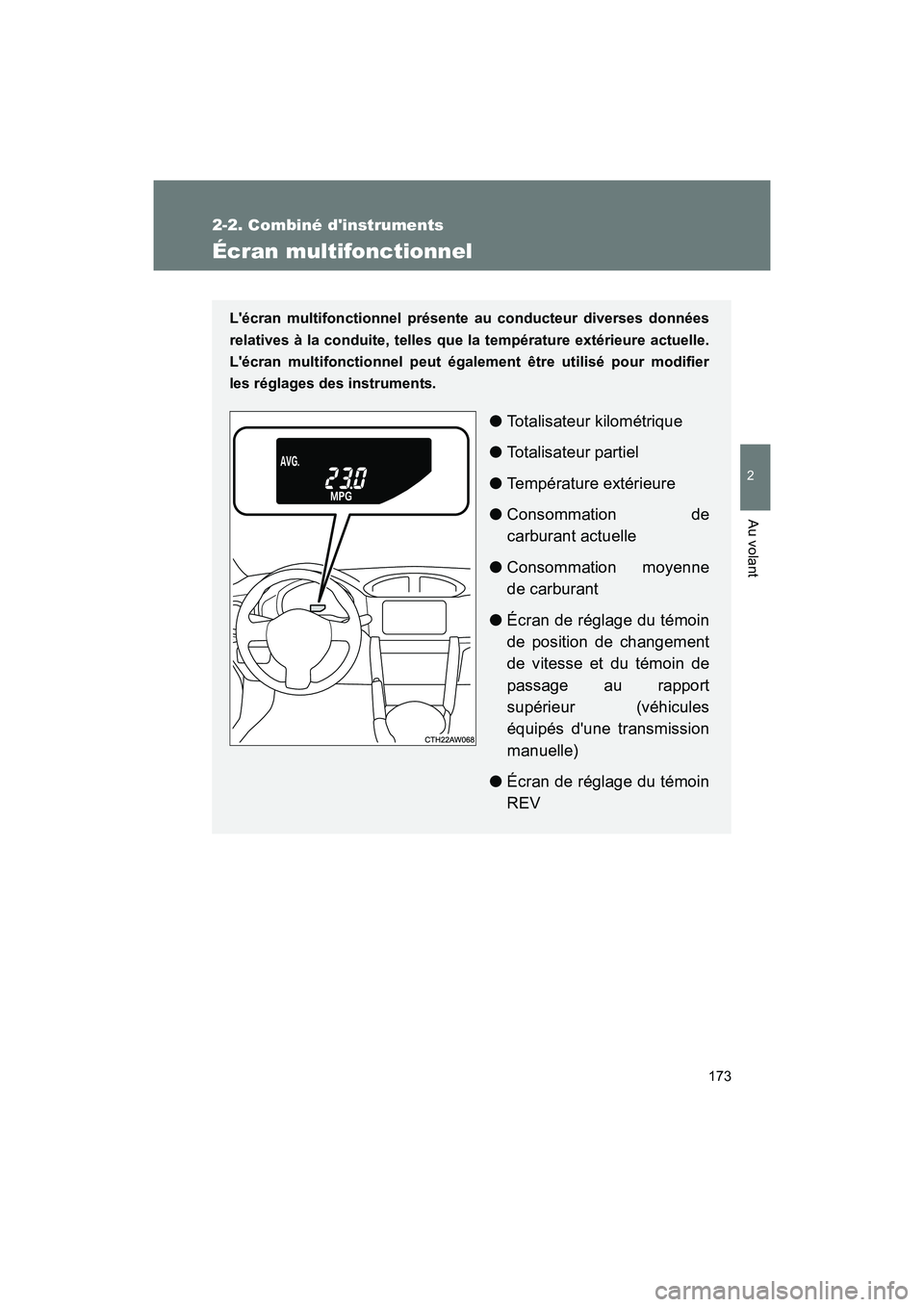

Écran multifonctionnel
L'écran multifonctionnel présente au conducteur diverses données
relatives à la conduite, telles que la température extérieure actuelle.
L'écran multifonctionnel peut ég alement être utilisé pour modifier
les réglages des instruments.
● Totalisateur kilométrique
● Totalisateur partiel
● Température extérieure
● Consommation de
carburant actuelle
● Consommation moyenne
de carburant
● Écran de réglage du témoin
de position de changement
de vitesse et du témoin de
passage au rapport
supérieur (véhicules
équipés d'une transmission
manuelle)
● Écran de réglage du témoin
REV

174 2-2. Combiné d'instruments
86_D_(OM18069D)

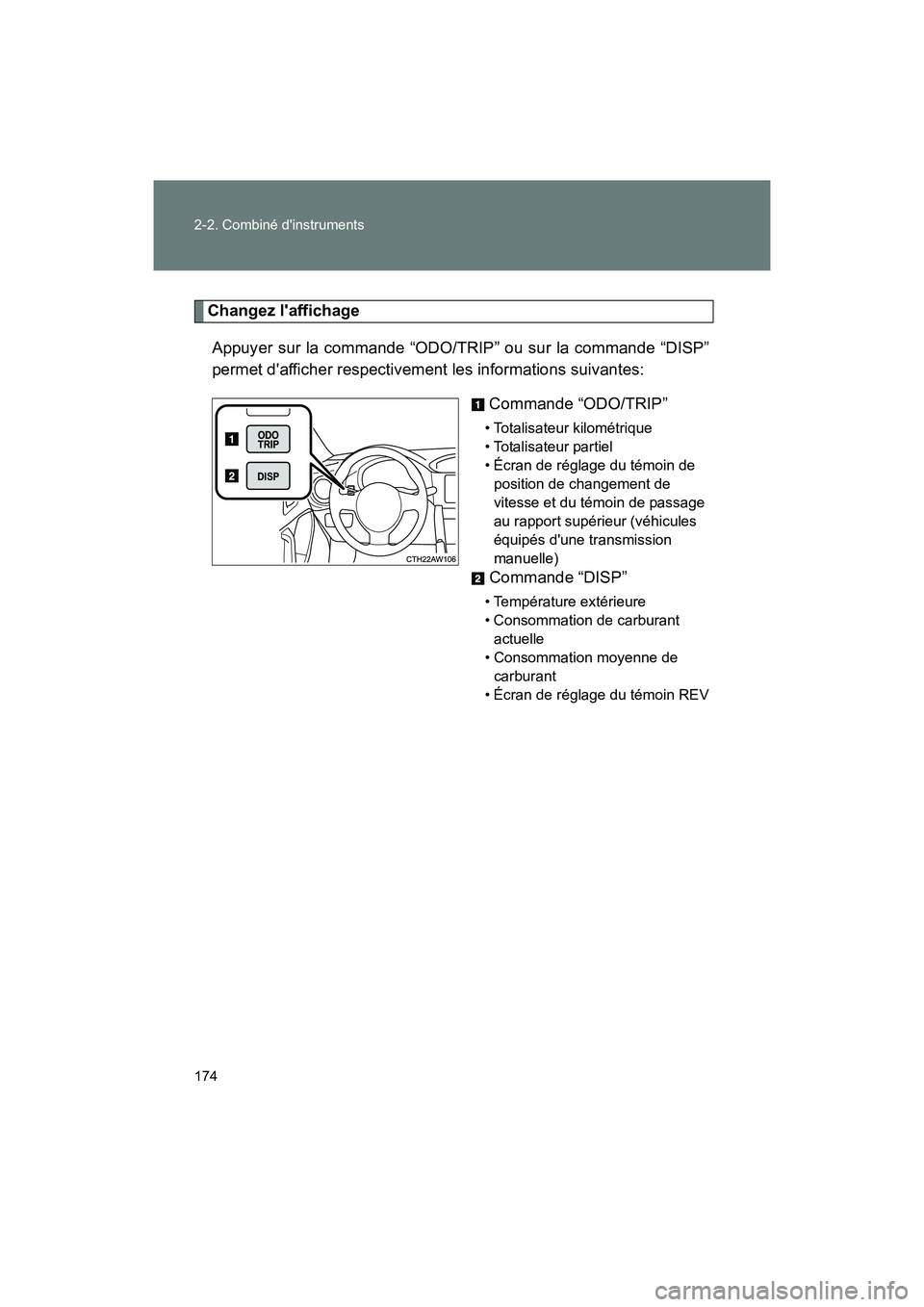

Changez l'affichageAppuyer sur la commande “ODO/TRIP” ou sur la commande “DISP”
permet d'afficher respectivement les informations suivantes: Commande “ODO/TRIP”
• Totalisateur kilométrique
• Totalisateur partiel
• Écran de réglage du témoin de position de changement de
vitesse et du témoin de passage
au rapport supérieur (véhicules
équipés d'une transmission
manuelle)
Commande “DISP”
• Température extérieure
• Consommation de carburant actuelle
• Consommation moyenne de carburant
• Écran de réglage du témoin REV

175
2-2. Combiné d'instruments
2
Au volant
86_D_(OM18069D)
■

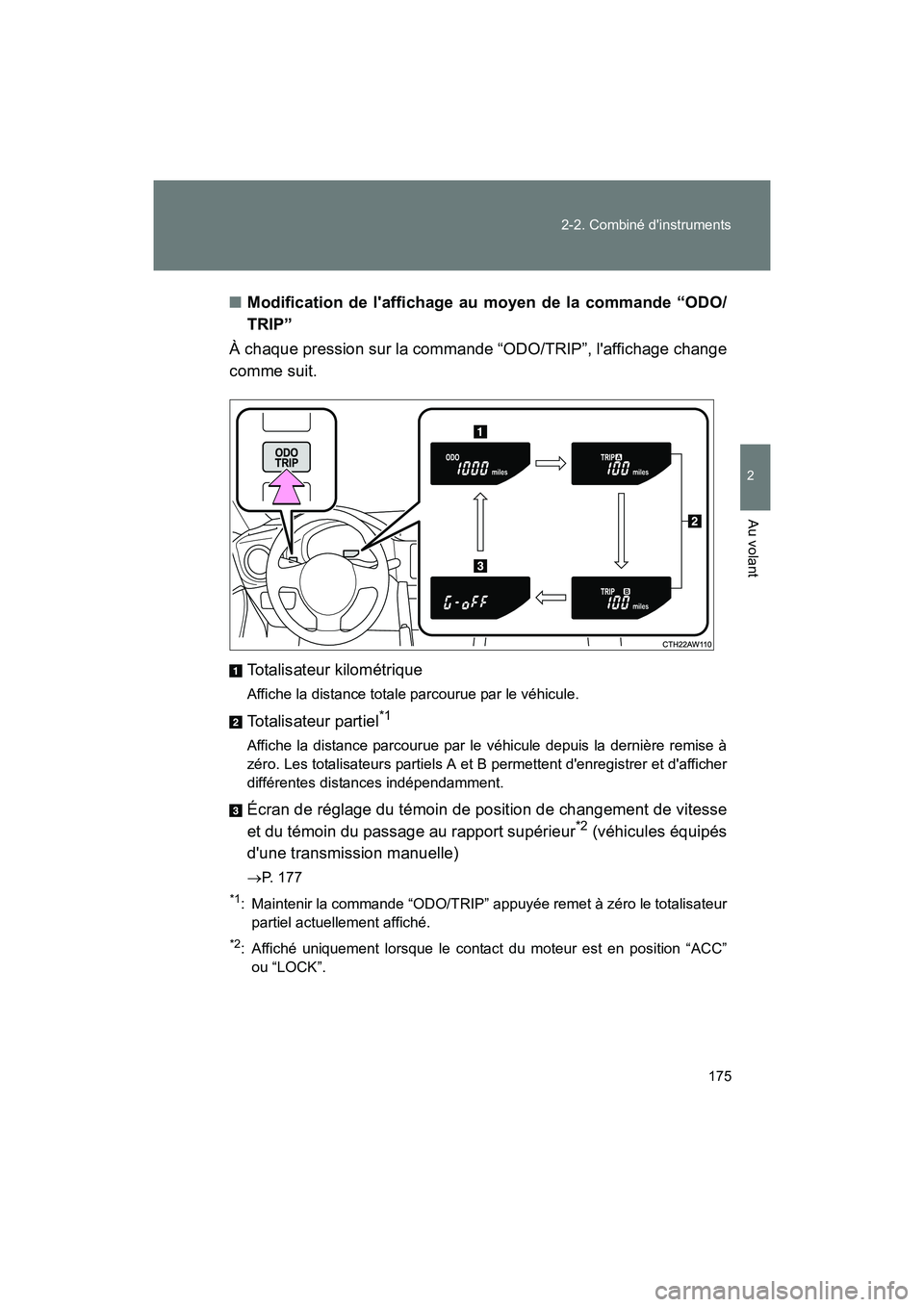

Modification de l'affichage au moyen de la commande “ODO/
TRIP”
À chaque pression sur la commande “ODO/TRIP”, l'affichage change
comme suit.
Totalisateur kilométrique
Affiche la distance totale parcourue par le véhicule.
Totalisateur partiel*1
Affiche la distance parcourue par le véhicule depuis la dernière remise à
zéro. Les totalisateurs partiels A et B permettent d'enregistrer et d'afficher
différentes distances indépendamment.
Écran de réglage du témoin de position de changement de vitesse
et du témoin du passage au rapport supérieur*2 (véhicules équipés
d'une transmission manuelle)
→ P. 177
*1: Maintenir la commande “ODO/TRIP” appuyée remet à zéro le totalisateur
partiel actuellement affiché.
*2: Affiché uniquement lorsque le contact du moteur est en position “ACC”ou “LOCK”.

176 2-2. Combiné d'instruments
86_D_(OM18069D)■

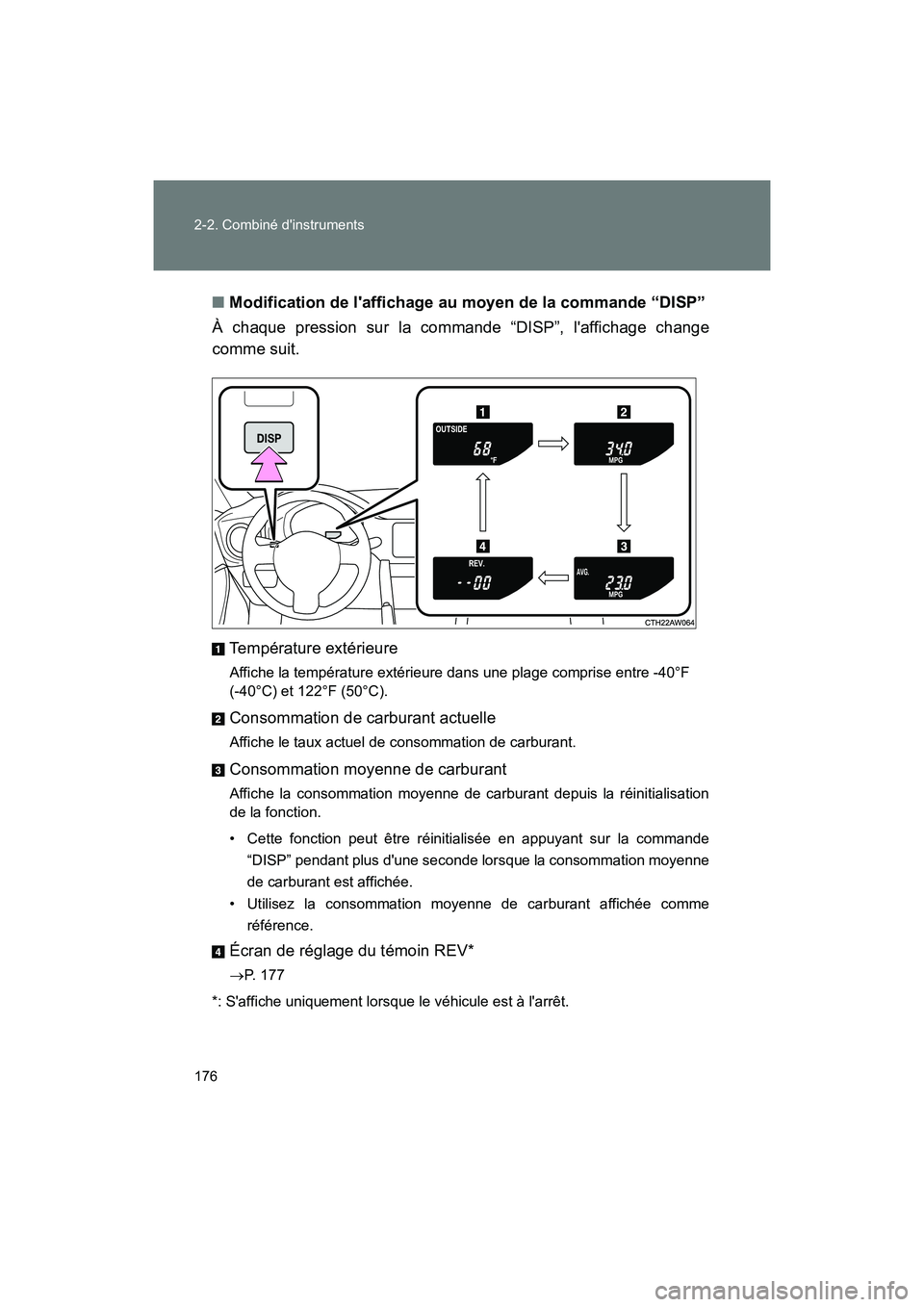

Modification de l'affichage au moyen de la commande “DISP”
À chaque pression sur la commande “DISP”, l'affichage change
comme suit.
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°F
(-40°C) et 122°F (50°C).
Consommation de carburant actuelle
Affiche le taux actuel de consommation de carburant.
Consommation moyenne de carburant
Affiche la consommation moyenne de carburant depuis la réinitialisation
de la fonction.
• Cette fonction peut être réinitialisée en appuyant sur la commande “DISP” pendant plus d'une seconde lorsque la consommation moyenne
de carburant est affichée.
• Utilisez la consommation moyenne de carburant affichée comme référence.
Écran de réglage du témoin REV*
→P. 177
*: S'affiche uniquement lorsque le véhicule est à l'arrêt.

177
2-2. Combiné d'instruments
2
Au volant
86_D_(OM18069D)

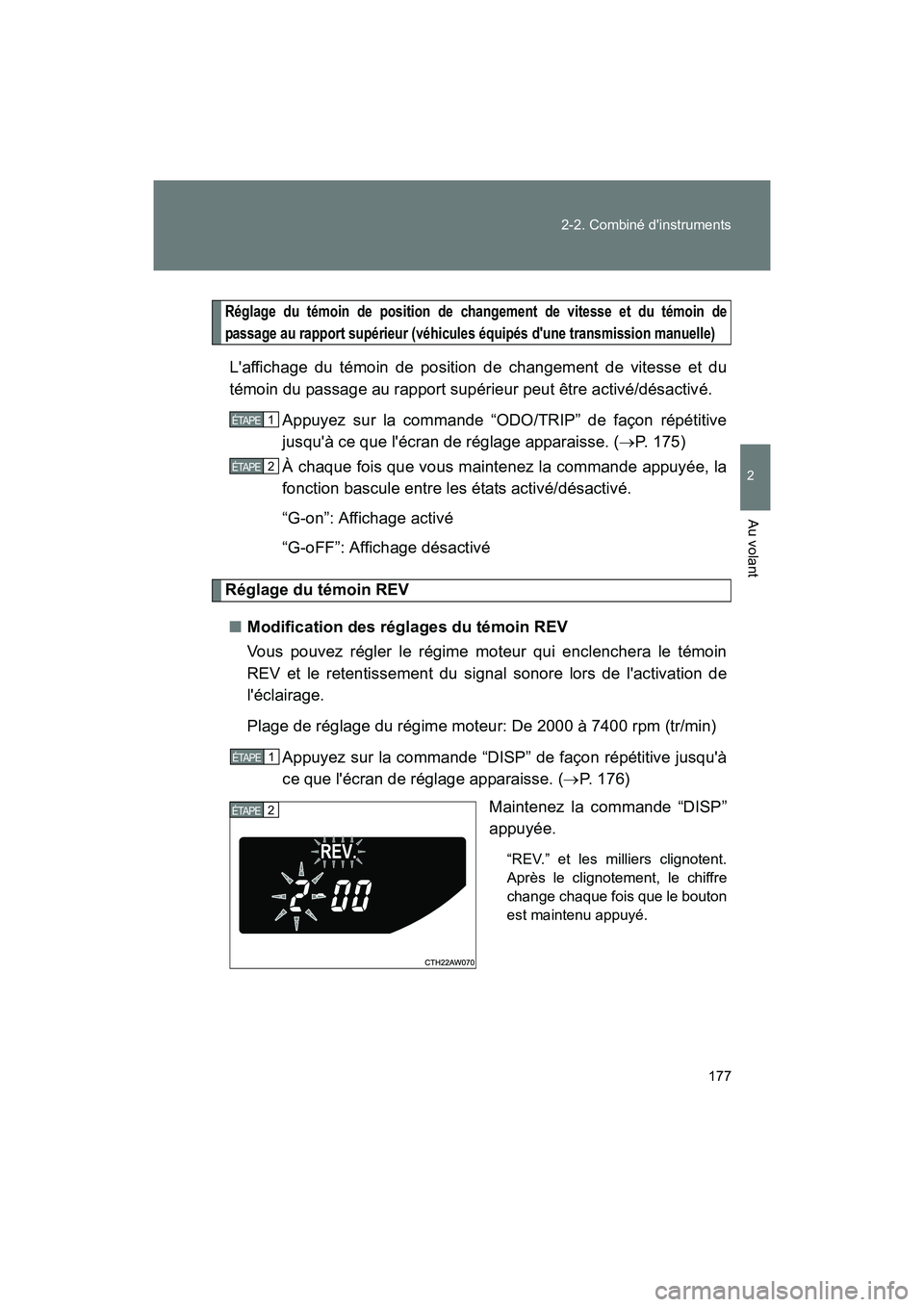

Réglage du témoin de position de changement de vitesse et du témoin de
passage au rapport supérieur (véhicules équipés d'une transmission manuelle)
L'affichage du témoin de position de changement de vitesse et du
témoin du passage au rapport supérieur peut être activé/désactivé.
Appuyez sur la commande “ODO/TRIP” de façon répétitive
jusqu'à ce que l'écran de réglage apparaisse. ( →P. 175)
À chaque fois que vous maintenez la commande appuyée, la
fonction bascule entre les états activé/désactivé.
“G-on”: Affichage activé
“G-oFF”: Affichage désactivé
Réglage du témoin REV
■ Modification des réglages du témoin REV
Vous pouvez régler le régime moteur qui enclenchera le témoin
REV et le retentissement du signal sonore lors de l'activation de
l'éclairage.
Plage de réglage du régime moteur: De 2000 à 7400 rpm (tr/min)
Appuyez sur la commande “DISP” de façon répétitive jusqu'à
ce que l'écran de réglage apparaisse. ( →P. 176)
Maintenez la commande “DISP”
appuyée.
“REV.” et les milliers clignotent.
Après le clignotement, le chiffre
change chaque fois que le bouton
est maintenu appuyé.
1 ÉTAPE
2 ÉTAPE
1 ÉTAPE
2 ÉTAPE

178 2-2. Combiné d'instruments

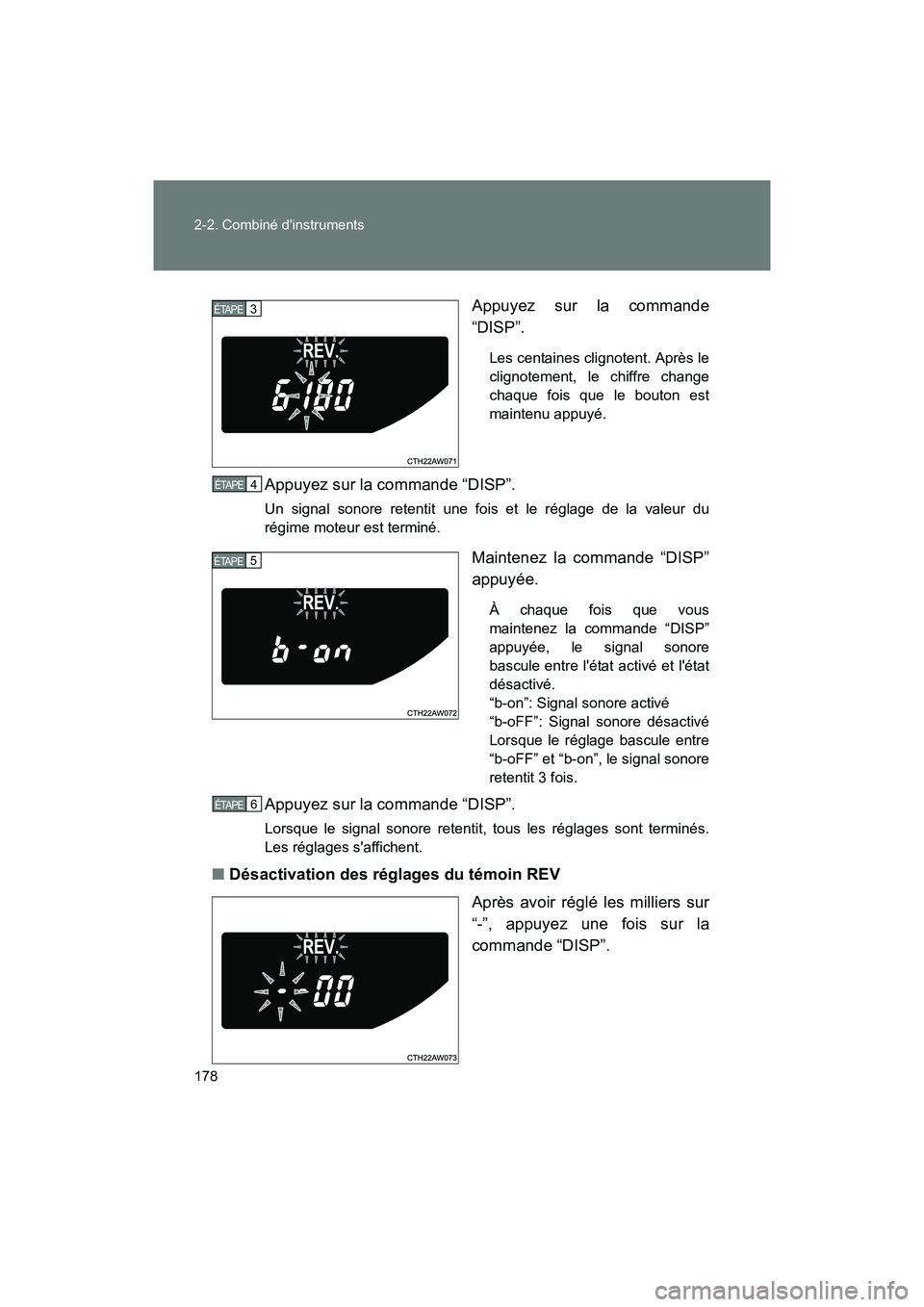

86_D_(OM18069D)Appuyez sur la commande
“DISP”.
Les centaines clignotent. Après le
clignotement, le chiffre change
chaque fois que le bouton est
maintenu appuyé.
Appuyez sur la commande “DISP”.
Un signal sonore retentit une fois et le réglage de la valeur du
régime moteur est terminé.
Maintenez la commande “DISP”
appuyée.
À chaque fois que vous
maintenez la commande “DISP”
appuyée, le signal sonore
bascule entre l'état activé et l'état
désactivé.
“b-on”: Signal sonore activé
“b-oFF”: Signal sonore désactivé
Lorsque le réglage bascule entre
“b-oFF” et “b-on”, le signal sonore
retentit 3 fois.
Appuyez sur la commande “DISP”.
Lorsque le signal sonore retentit, tous les réglages sont terminés.
Les réglages s'affichent.
■
Désactivation des réglages du témoin REV
Après avoir réglé les milliers sur
“-”, appuyez une fois sur la
commande “DISP”.
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE
