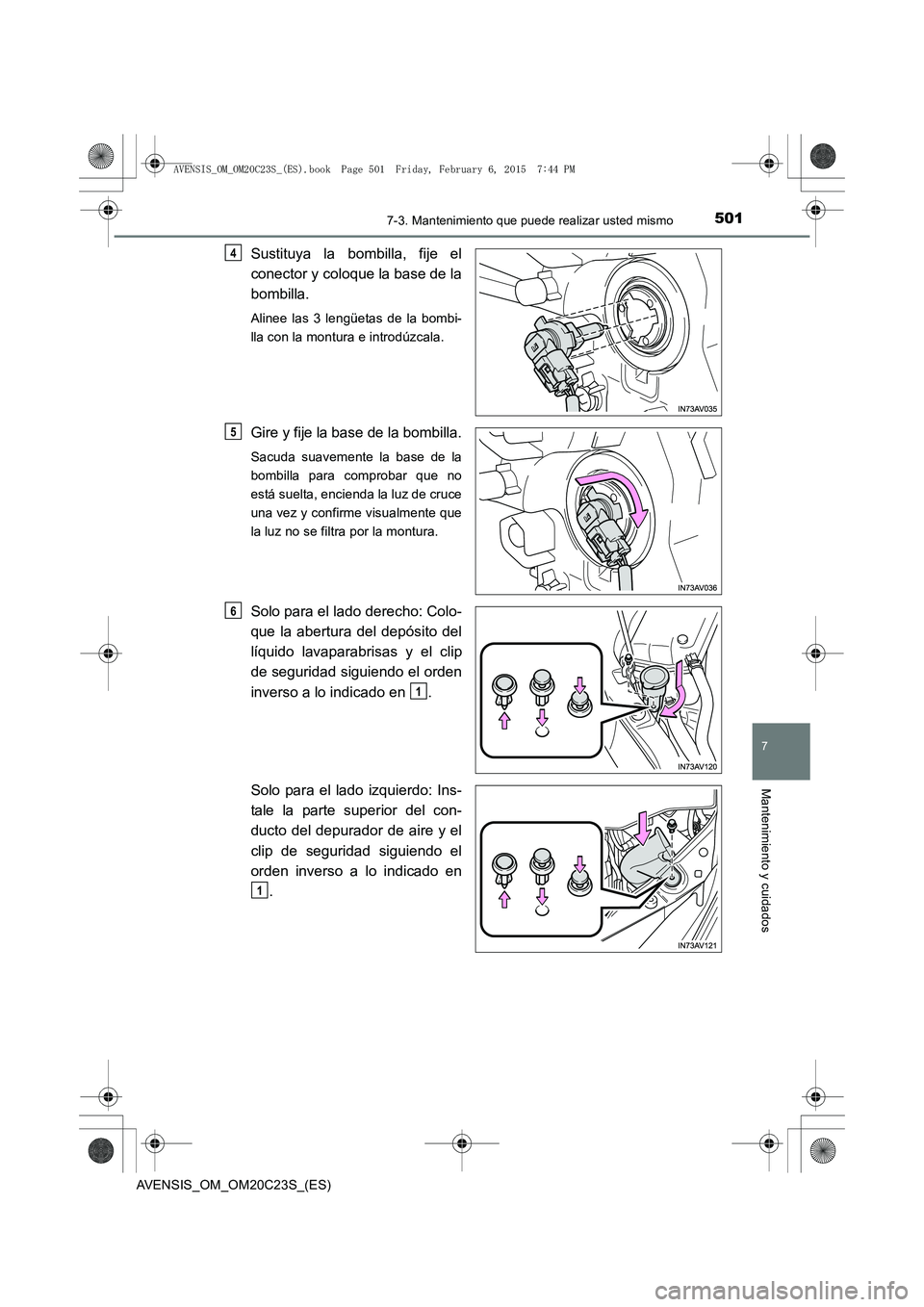

Page 501 of 660
5017-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
Sustituya la bombilla, fije el
conector y coloque la base de la
bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la base de la bombilla.
Sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda la luz de cruce
una vez y confirme visualmente que
la luz no se filtra por la montura.
Solo para el lado derecho: Colo-
que la abertura del depósito del
líquido lavaparabrisas y el clip
de seguridad siguiendo el orden
inverso a lo indicado en .
Solo para el lado izquierdo: Ins-
tale la parte superior del con-
ducto del depurador de aire y el
clip de seguridad siguiendo el
orden inverso a lo indicado en.
4
5
6
1
1
AVENSIS_OM_OM20C23S_(ES).book Page 501 Friday, February 6, 20 15 7:44 PM

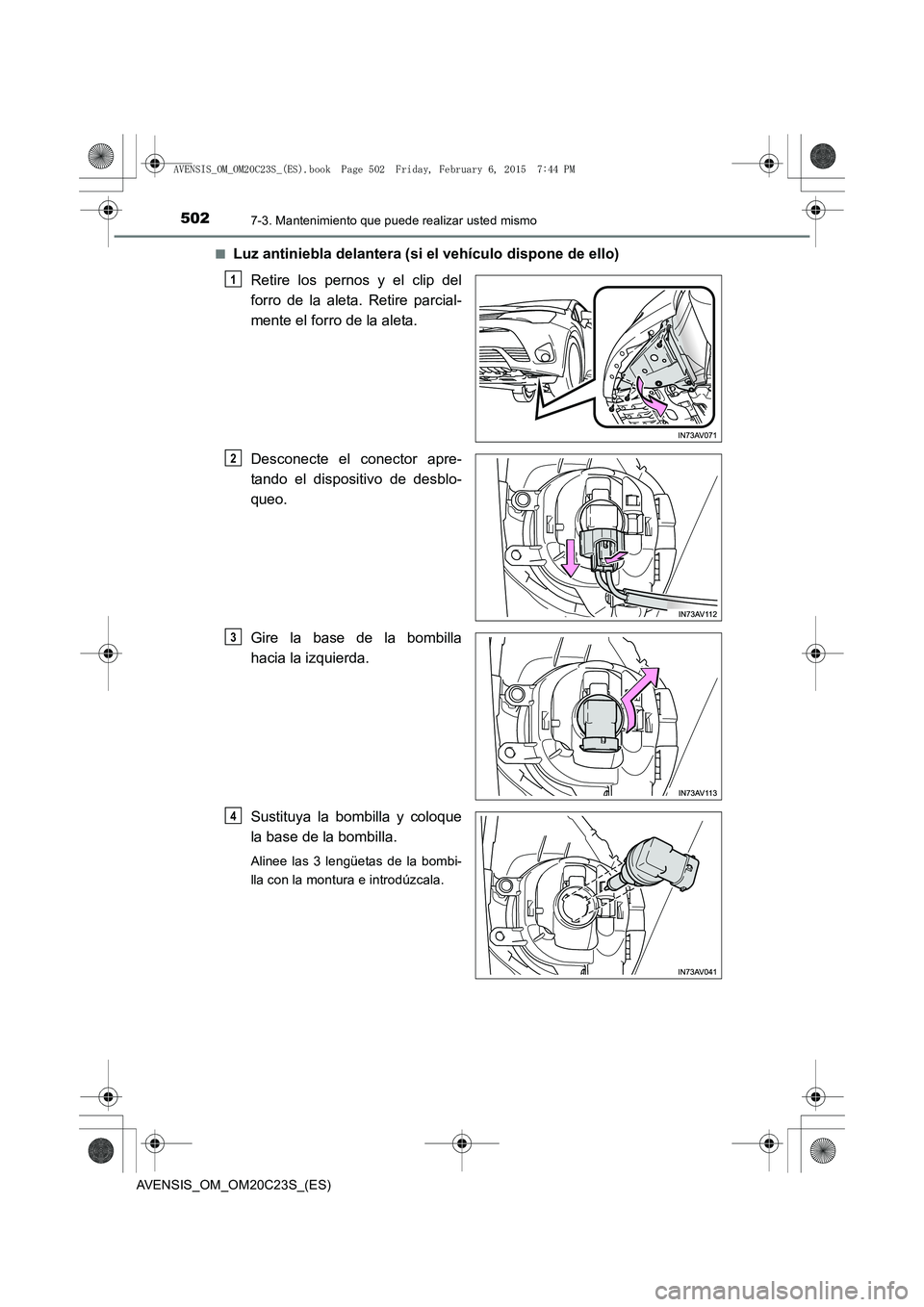

Page 502 of 660
5027-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■
Luz antiniebla delantera (si el vehículo dispone de ello)
Retire los pernos y el clip del
forro de la aleta. Retire parcial-
mente el forro de la aleta.
Desconecte el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla
hacia la izquierda.
Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 502 Friday, February 6, 20 15 7:44 PM

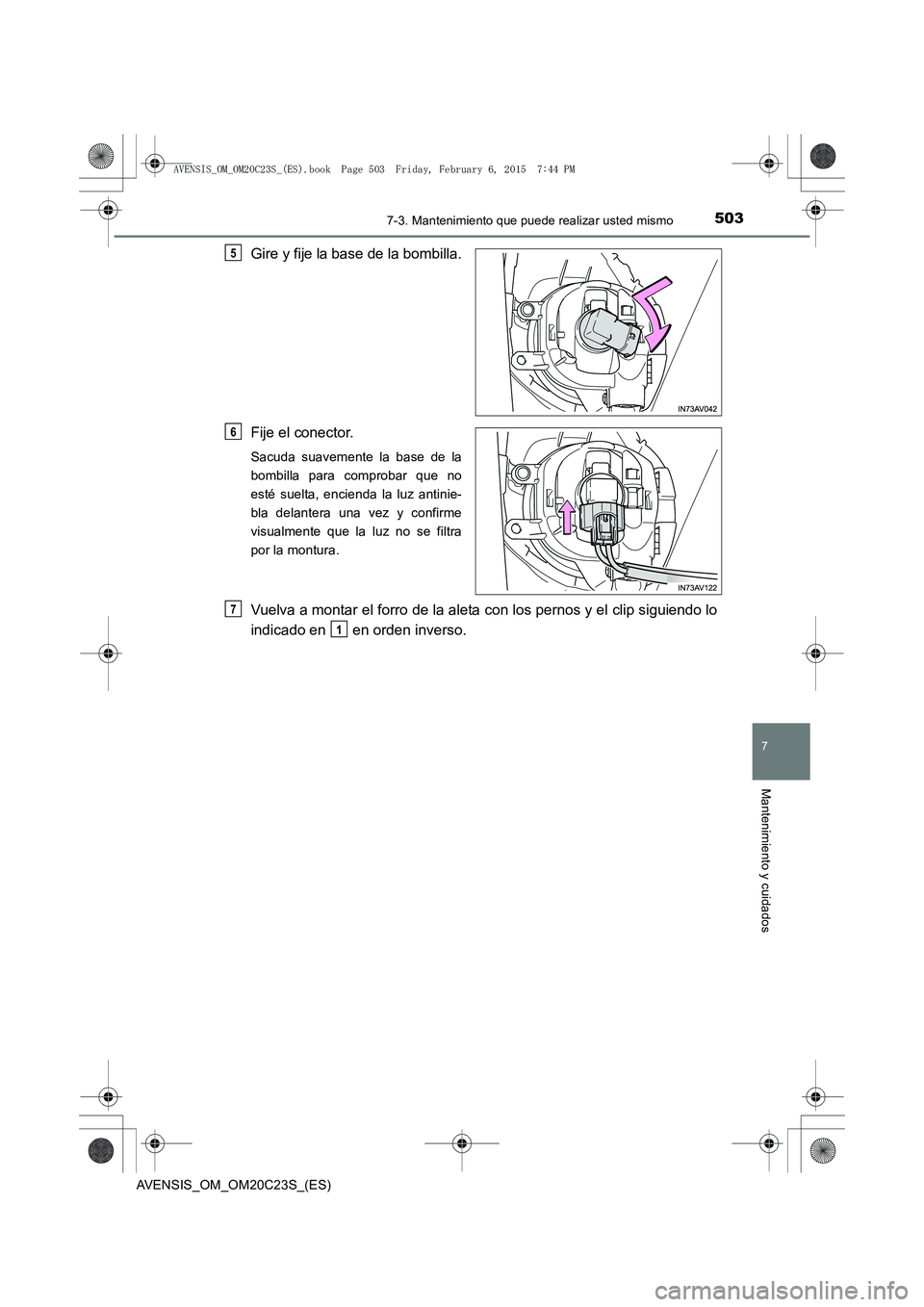

Page 503 of 660
5037-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
Gire y fije la base de la bombilla.
Fije el conector.
Sacuda suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz antinie-
bla delantera una vez y confirme
visualmente que la luz no se filtra
por la montura.
Vuelva a montar el forro de la aleta con los pernos y el clip siguiendo lo
indicado en en orden inverso.
5
6
7
1
AVENSIS_OM_OM20C23S_(ES).book Page 503 Friday, February 6, 2015 7:44 PM

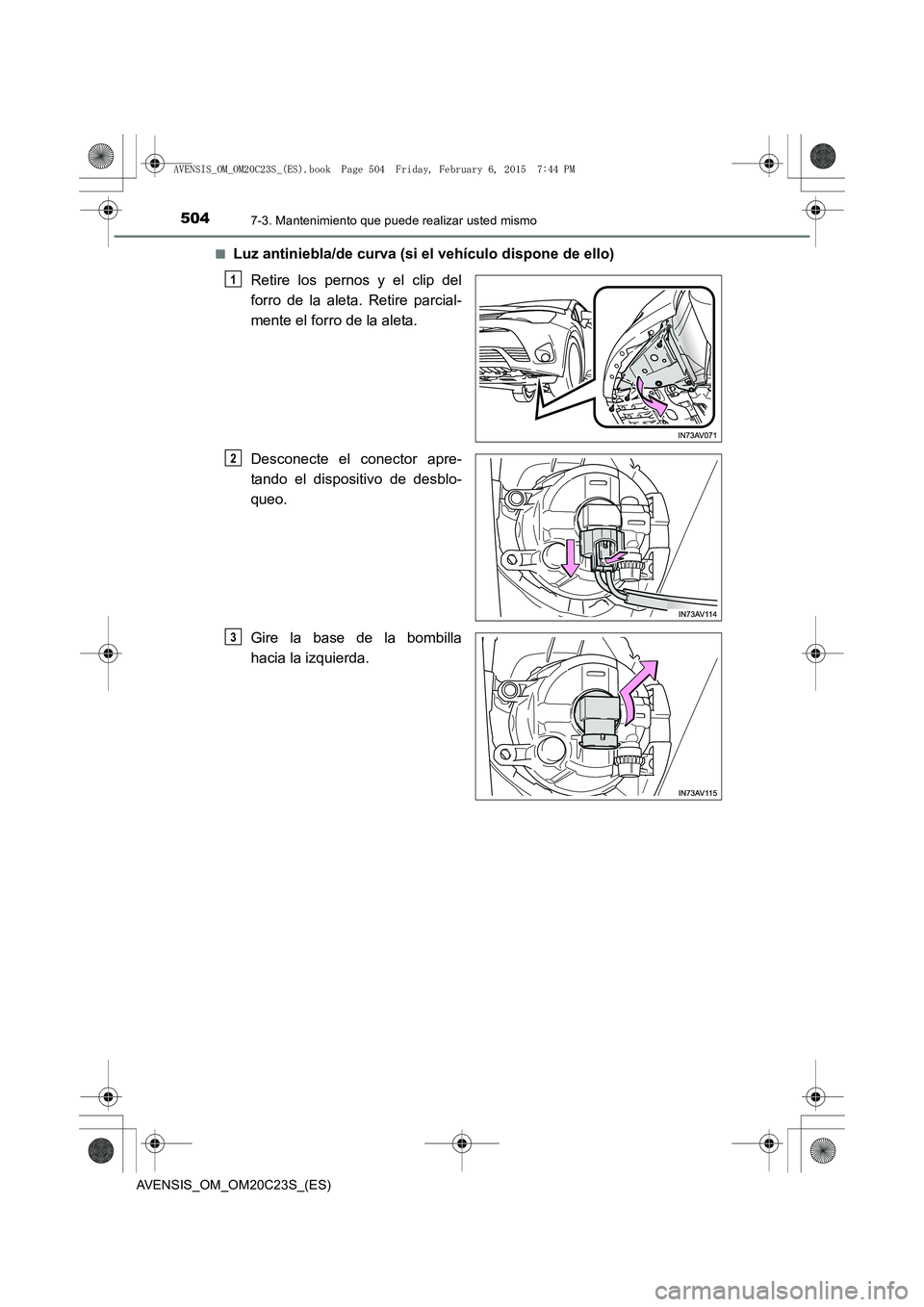

Page 504 of 660
5047-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■
Luz antiniebla/de curva (si el vehículo dispone de ello)
Retire los pernos y el clip del
forro de la aleta. Retire parcial-
mente el forro de la aleta.
Desconecte el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla
hacia la izquierda.
1
2
3
AVENSIS_OM_OM20C23S_(ES).book Page 504 Friday, February 6, 20 15 7:44 PM

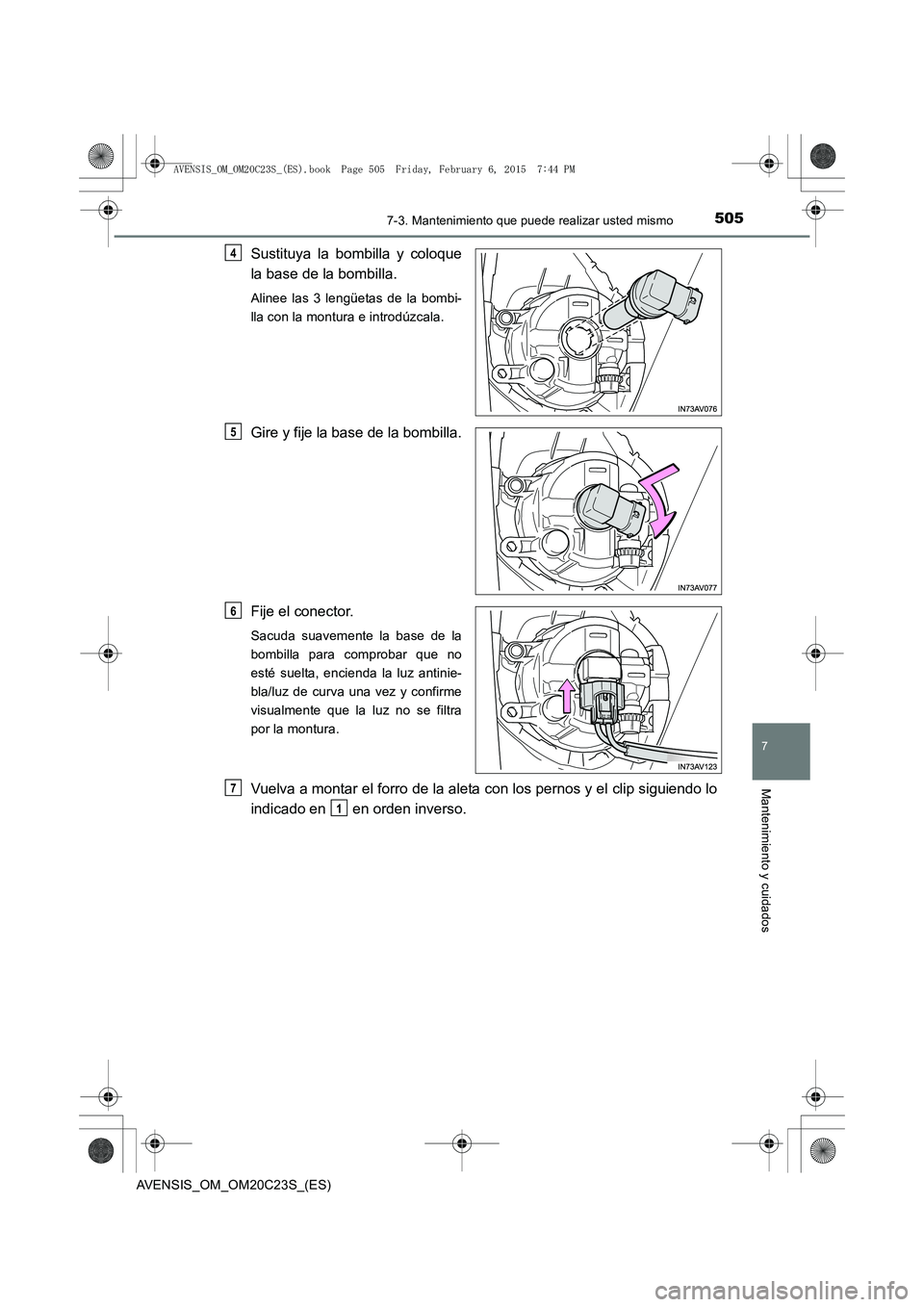

Page 505 of 660
5057-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la base de la bombilla.
Fije el conector.
Sacuda suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz antinie-
bla/luz de curva una vez y confirme
visualmente que la luz no se filtra
por la montura.
Vuelva a montar el forro de la aleta con los pernos y el clip siguiendo lo
indicado en en orden inverso.
4
5
6
7
1
AVENSIS_OM_OM20C23S_(ES).book Page 505 Friday, February 6, 2015 7:44 PM

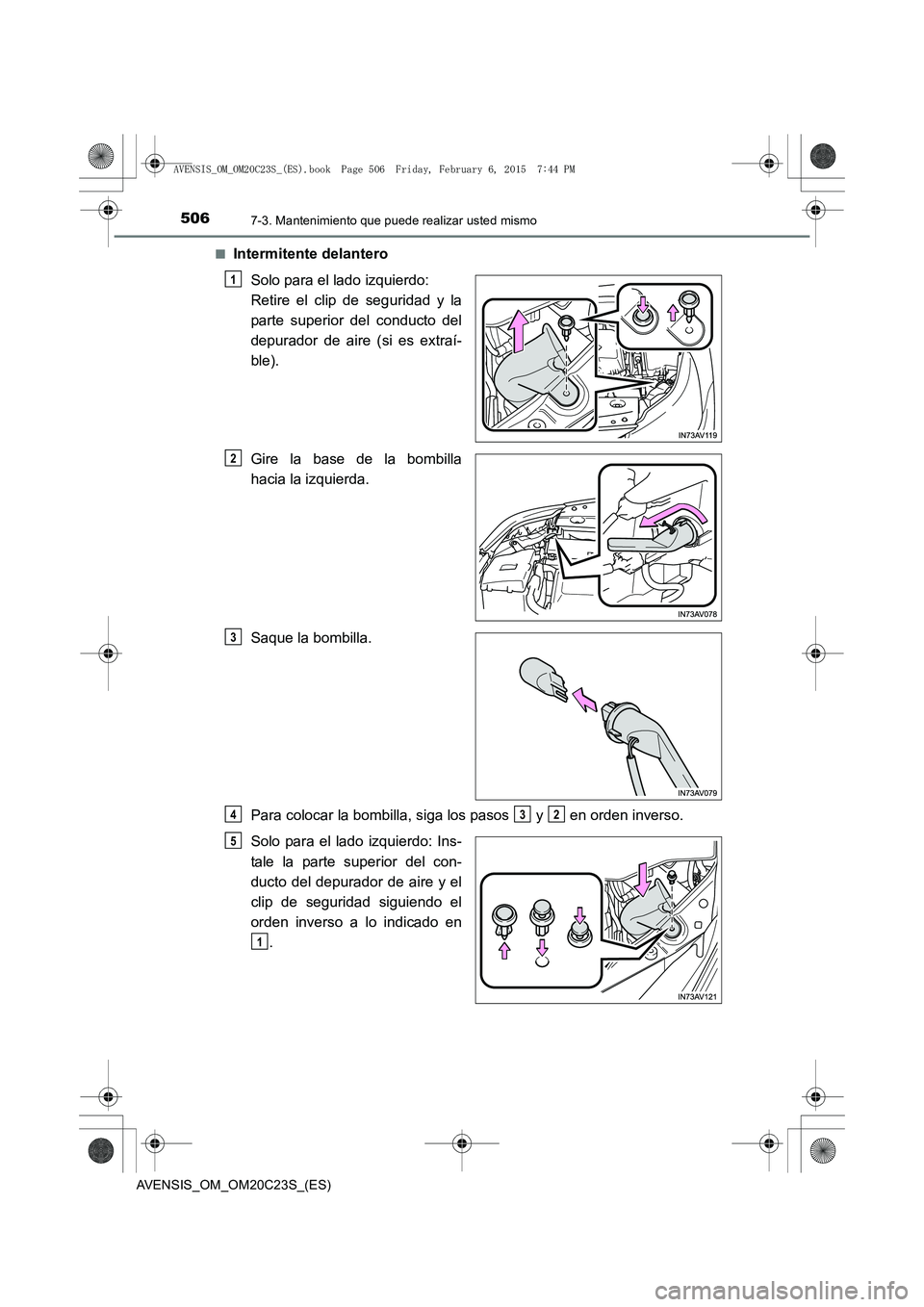

Page 506 of 660
5067-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■
Intermitente delantero
Solo para el lado izquierdo:
Retire el clip de seguridad y la
parte superior del conducto del
depurador de aire (si es extraí-
ble).
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para colocar la bombilla, siga los pasos y en orden inverso.
Solo para el lado izquierdo: Ins-
tale la parte superior del con-
ducto del depurador de aire y el
clip de seguridad siguiendo el
orden inverso a lo indicado en .
1
2
3
432
5
1
AVENSIS_OM_OM20C23S_(ES).book Page 506 Friday, February 6, 20 15 7:44 PM

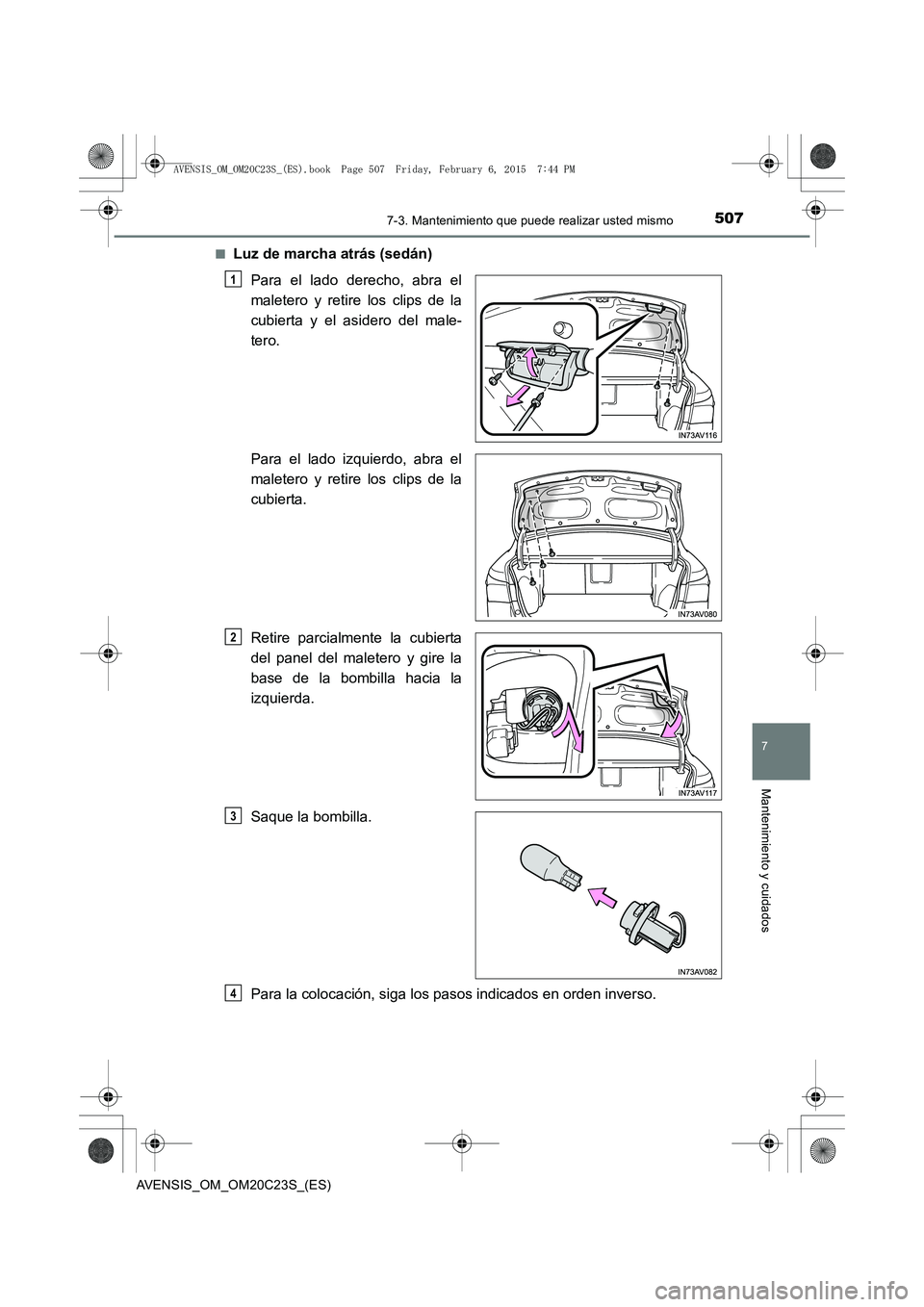

Page 507 of 660
5077-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
■Luz de marcha atrás (sedán)Para el lado derecho, abra el
maletero y retire los clips de la
cubierta y el asidero del male-
tero.
Para el lado izquierdo, abra el
maletero y retire los clips de la
cubierta.
Retire parcialmente la cubierta
del panel del maletero y gire la
base de la bombilla hacia la
izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 507 Friday, February 6, 20 15 7:44 PM

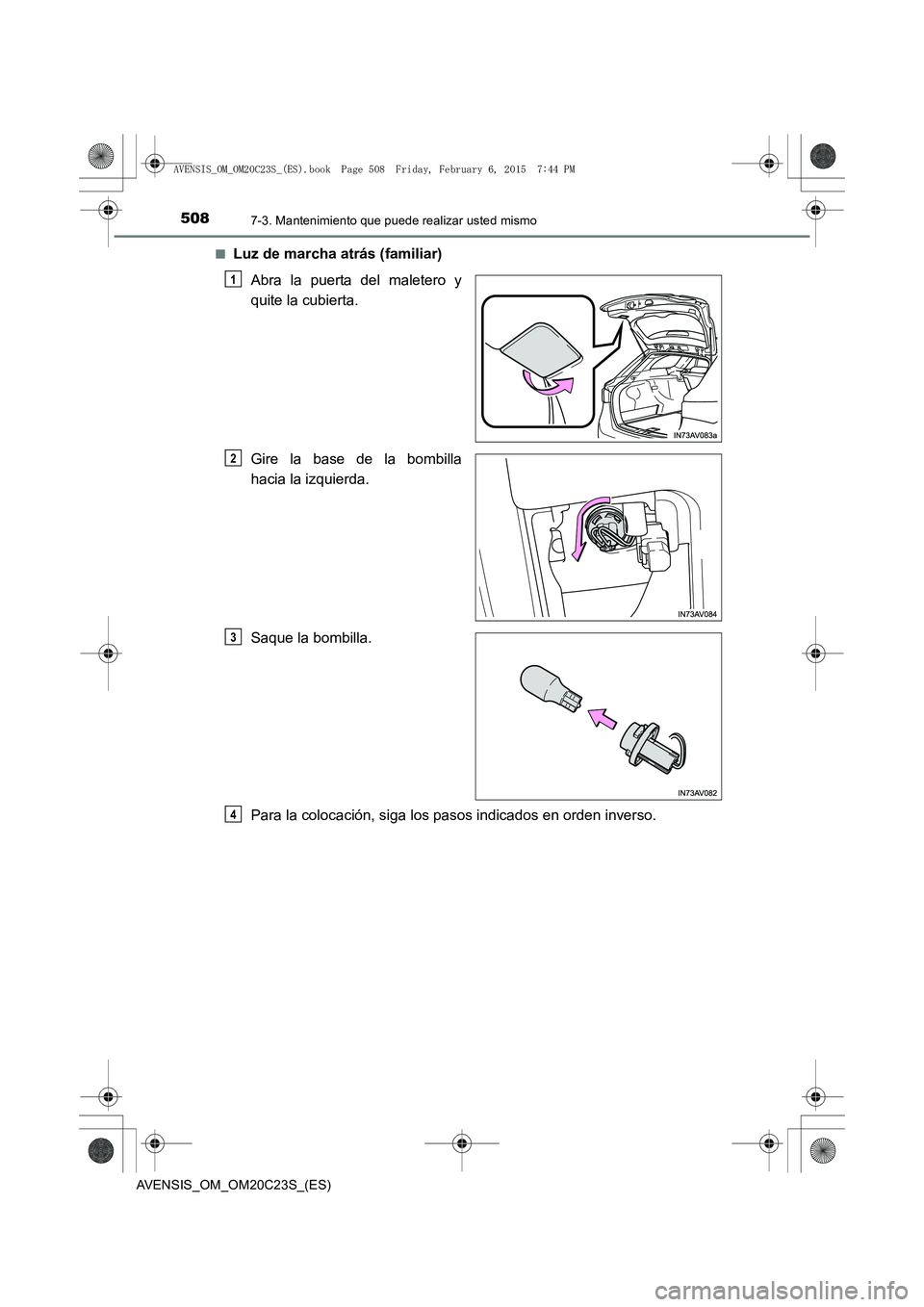

Page 508 of 660
5087-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■
Luz de marcha atrás (familiar)
Abra la puerta del maletero y
quite la cubierta.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 508 Friday, February 6, 20 15 7:44 PM

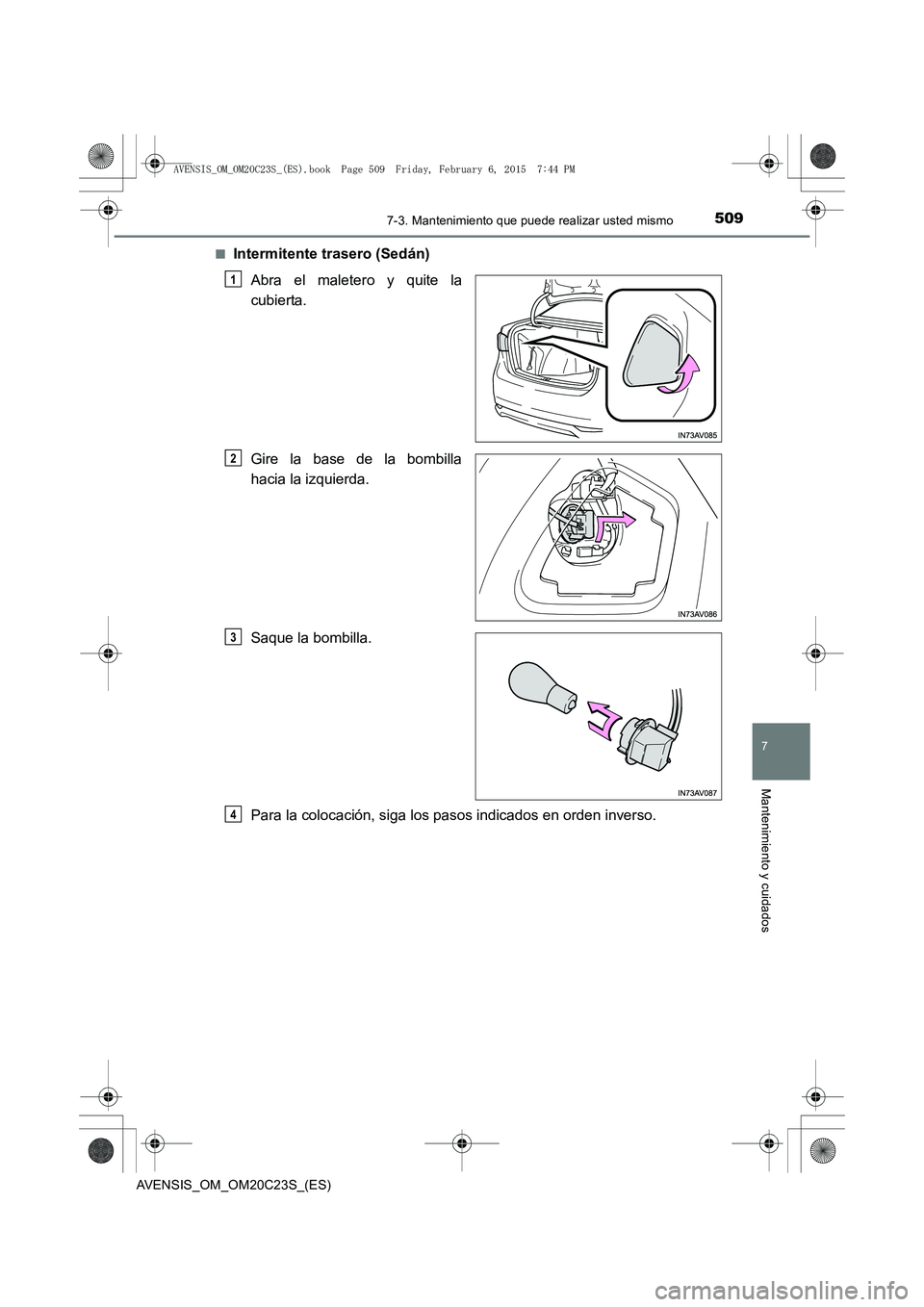

Page 509 of 660
5097-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
■Intermitente trasero (Sedán)Abra el maletero y quite la
cubierta.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 509 Friday, February 6, 20 15 7:44 PM

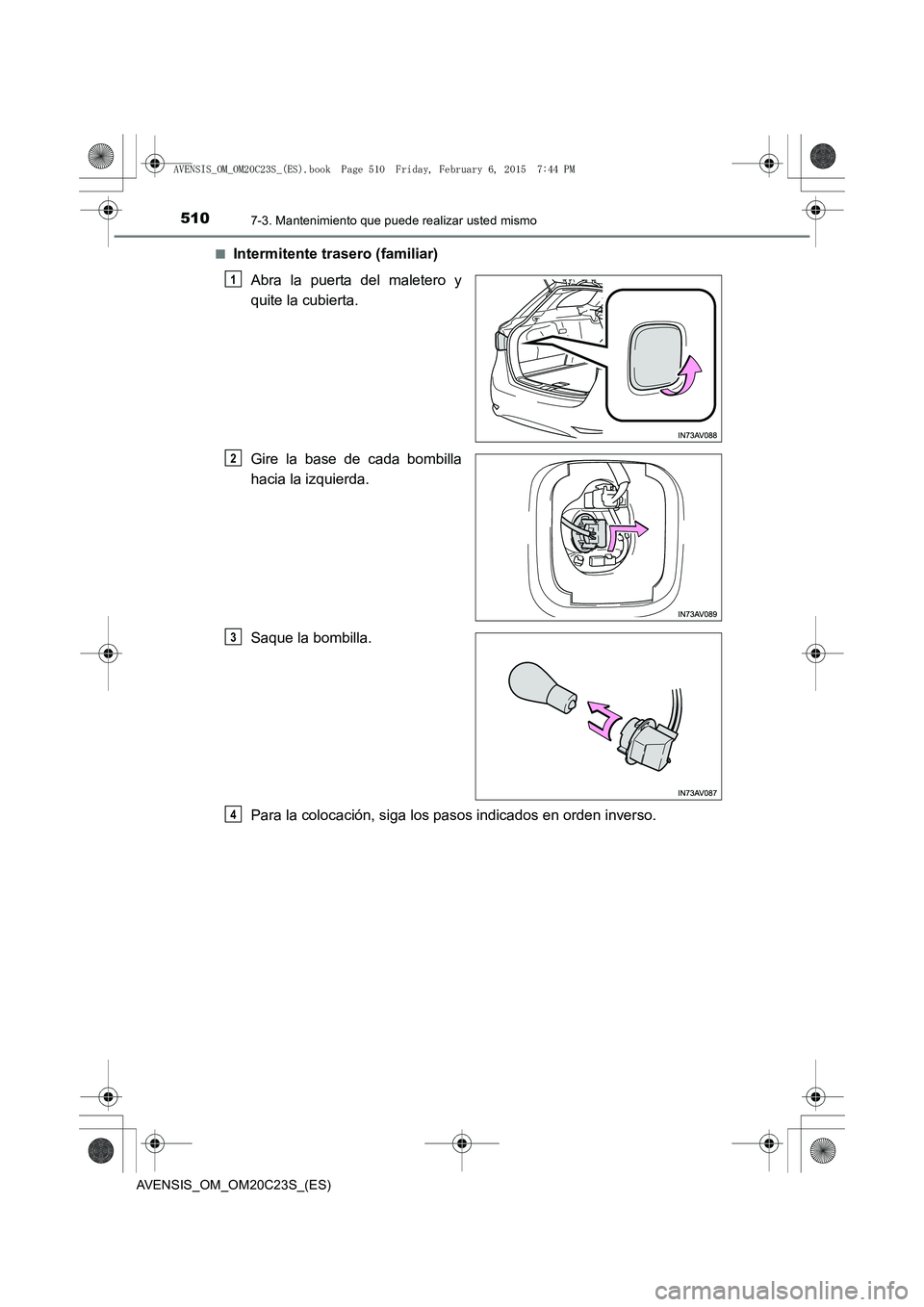

Page 510 of 660
5107-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■
Intermitente trasero (familiar)
Abra la puerta del maletero y
quite la cubierta.
Gire la base de cada bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 510 Friday, February 6, 20 15 7:44 PM
