7597-2. Teendők szükséghelyzetben
7
Ha baj történik

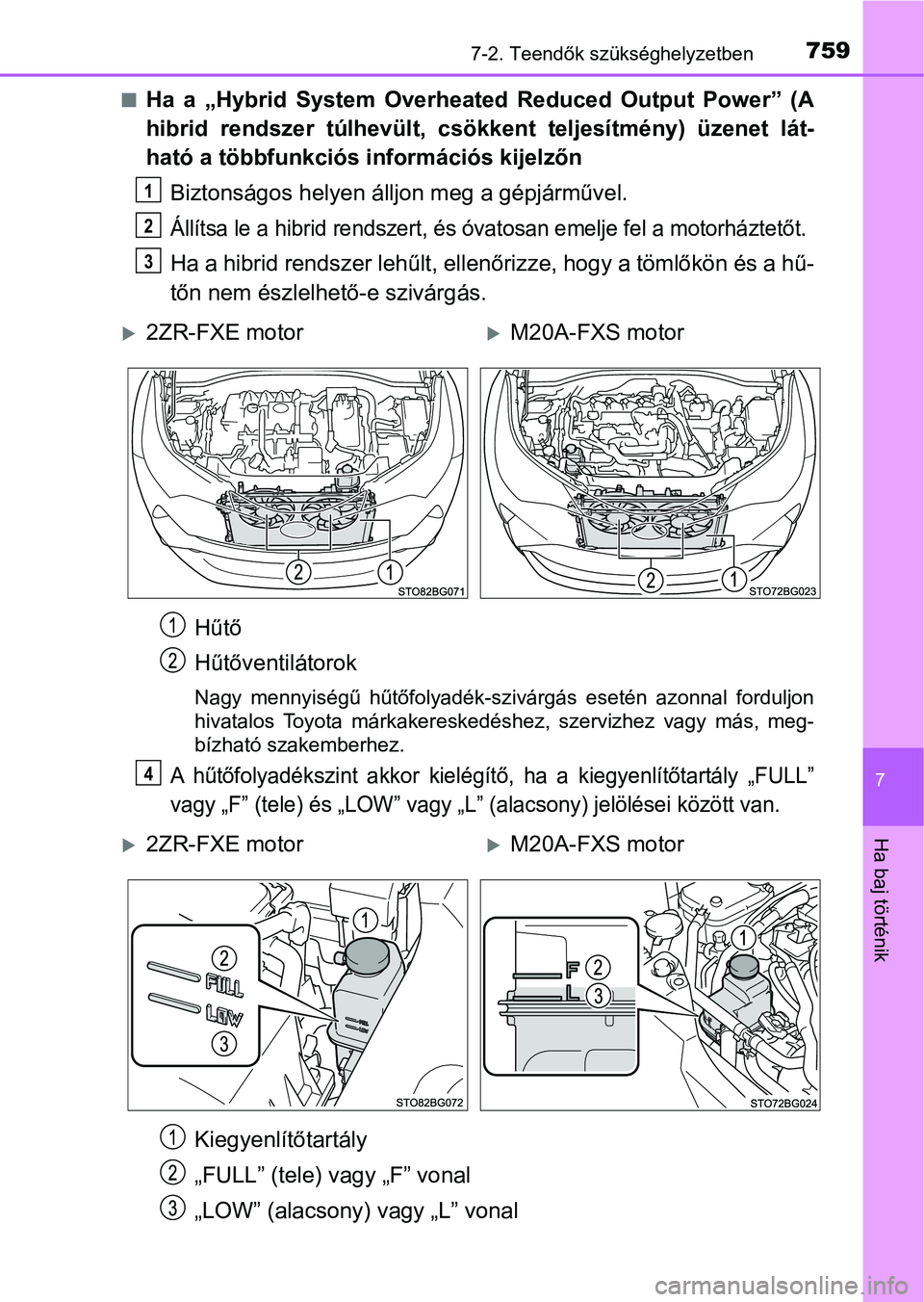

nHa a „Hybrid System Overheated Reduced Output Power” (A
hibrid rendszer túlhevült, csökkent teljesítmény) üzenet lát-
ható a többfunkciós információs kijelzőnBiztonságos helyen állj on meg a gépjárművel.
Állítsa le a hibrid rendszert, é s óvatosan emelje fel a motorhá ztetőt.
Ha a hibrid rendszer lehűlt, ellenőrizze, hogy a tömlőkön és a hű-
tőn nem észlelhe tő-e szivárgás.
Hűtő
Hűtőventilátorok
Nagy mennyiségű hűtőfolyadék-szivárgás esetén azonnal forduljon
hivatalos Toyota márkakereskedéshez, szervizhez vagy más, meg-
bízható szakemberhez.
A hűtőfolyadékszint akko r kielégítő, ha a kiegyenlítőtartály „F ULL”
vagy „F” (tele) és „LO W” vagy „L” (alacsony) jelölései között v an.
Kiegyenlítőtartály
„FULL” (tele) vagy „F” vonal
„LOW” (alacsony) vagy „L” vonal
1
2
3
2ZR-FXE motorM20A-FXS motor
4
2ZR-FXE motorM20A-FXS motor

7607-2. Teendők szükséghelyzetben

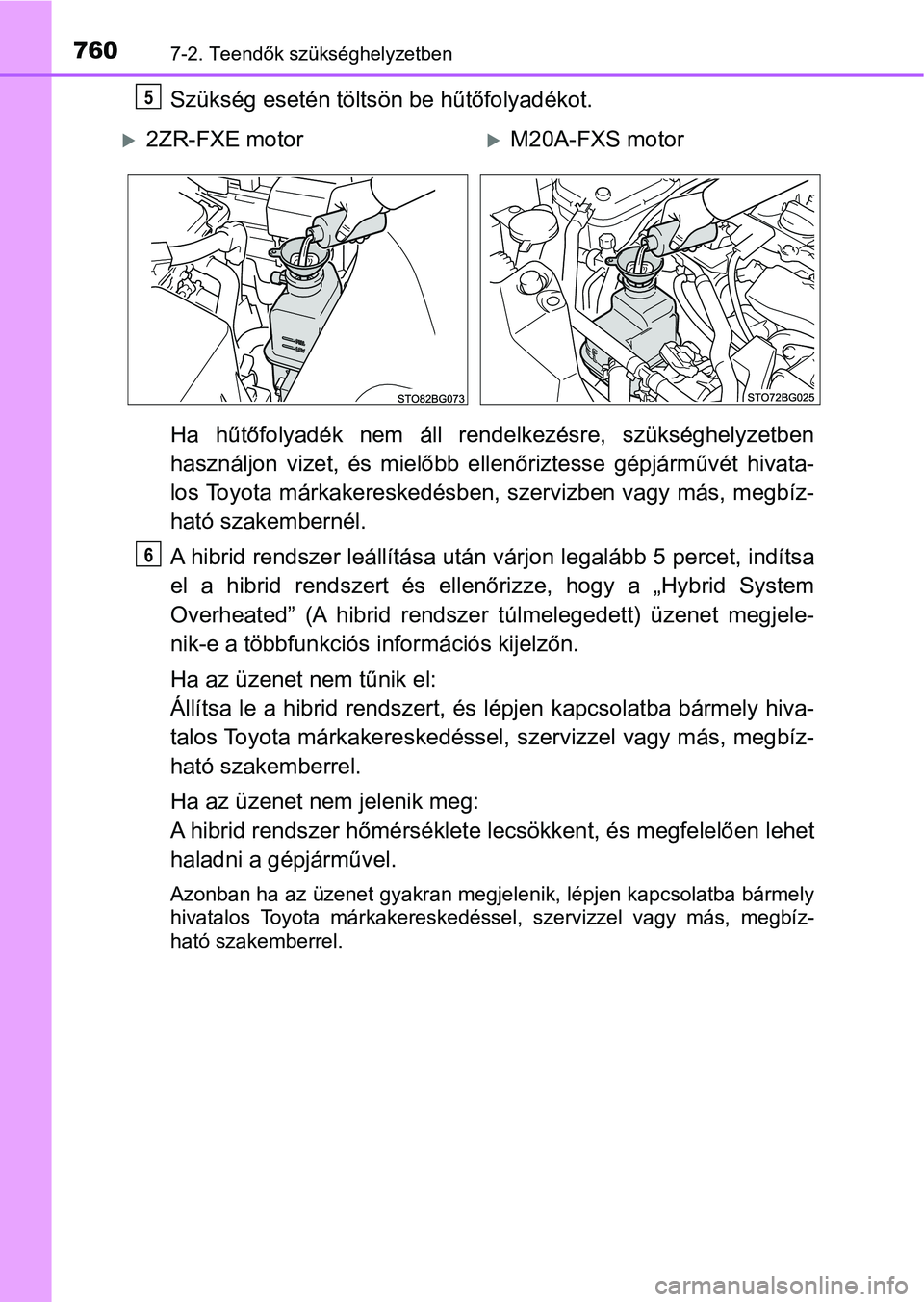

Szükség esetén töltsön be hűtőfolyadékot.
Ha hűtőfolyadék nem áll rendelkezésre, szükséghelyzetben
használjon vizet, és mielőbb ellenőriztesse gépjárművét hivata-
los Toyota márkakereskedésben, szervizben vagy más, megbíz-
ható szakembernél.
A hibrid rendszer leállítása után várjon legalább 5 percet, ind ítsa
el a hibrid rendszert és ellenő rizze, hogy a „Hybrid System
Overheated” (A hibrid rendszer túlmelegedett) üzenet megjele-
nik-e a többfunkciós információs kijelzőn.
Ha az üzenet nem tűnik el:
Állítsa le a hibrid rendszert, és lépjen kapcsolatba bármely hi va-
talos Toyota márkakereskedéssel, szervizzel vagy más, megbíz-
ható szakemberrel.
Ha az üzenet nem jelenik meg:
A hibrid rendszer hőmérséklete lecsökkent, és megfelelően lehet
haladni a gépjárművel.
Azonban ha az üzenet gyakran megjelenik, lépjen kapcsolatba bármely
hivatalos Toyota márkakereskedéssel, szervizzel vagy más, megbí z-
ható szakemberrel.
5
2ZR-FXE motorM20A-FXS motor
6

7617-2. Teendők szükséghelyzetben
7
Ha baj történik

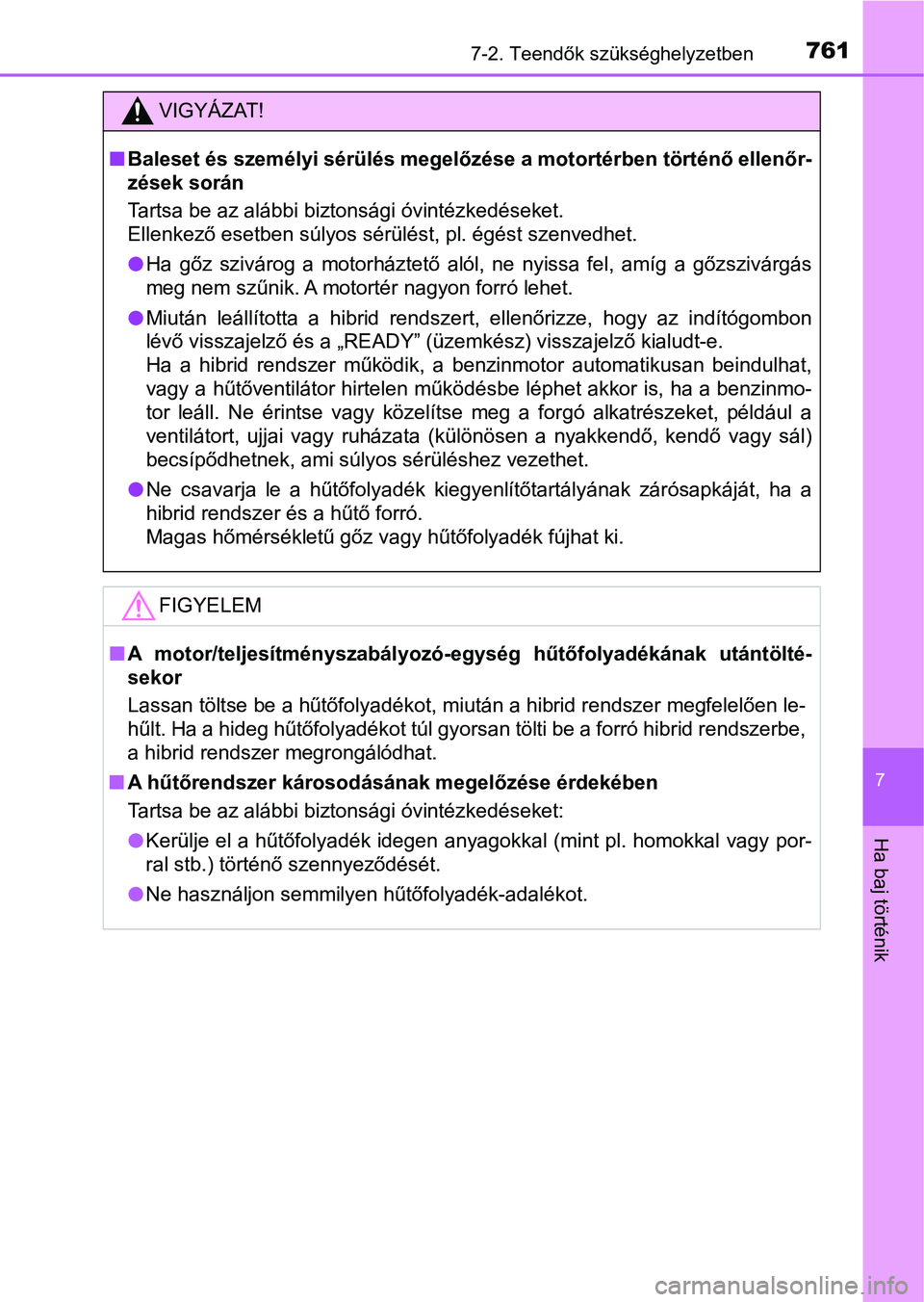

VIGYÁZAT!
nBaleset és személyi sérülés megelőzése a motortérben történő el lenőr-
zések során
Tartsa be az alábbi biztonsági óvintézkedéseket.
Ellenkező esetben súlyos sérülést, pl. égést szenvedhet.
l Ha gőz szivárog a motorháztető alól, ne nyissa fel, amíg a gőzszivárgás
meg nem szűnik. A motortér nagyon forró lehet.
l Miután leállította a hibrid rendszert, ellenőrizze, hogy az ind ítógombon
lévő visszajelző és a „READY” (üzemkész) visszajelző kialudt-e.
Ha a hibrid rendszer működik, a benzinmotor automatikusan beind ulhat,
vagy a hűtőventilátor hirtelen működésbe léphet akkor is, ha a benzinmo-
tor leáll. Ne érintse vagy közelítse meg a forgó alkatrészeket, például a
ventilátort, ujjai vagy ruházata (különösen a nyakkendő, kendő vagy sál)
becsípődhetnek, ami súlyos sérüléshez vezethet.
l Ne csavarja le a hűtőfolyadék kiegyenlítőtartályának zárósapkáj át, ha a
hibrid rendszer és a hűtő forró.
Magas hőmérsékletű gőz vagy hűtőfolyadék fújhat ki.
FIGYELEM
n A motor/teljesítményszabályozó -egység hűtőfolyadékának utántölt é-
sekor
Lassan töltse be a hűtőfolyadékot, miután a hibrid rendszer meg felelően le-
hűlt. Ha a hideg hűtőfolyadékot túl gyorsan tölti be a forró hi brid rendszerbe,
a hibrid rendszer megrongálódhat.
n A hűtőrendszer károsodásának megelőzése érdekében
Tartsa be az alábbi biztonsági óvintézkedéseket:
lKerülje el a hűtőfolyadék idegen anyagokkal (mint pl. homokkal vagy por-
ral stb.) történő szennyeződését.
l Ne használjon semmilyen hűtőfolyadék-adalékot.

7627-2. Teendők szükséghelyzetben

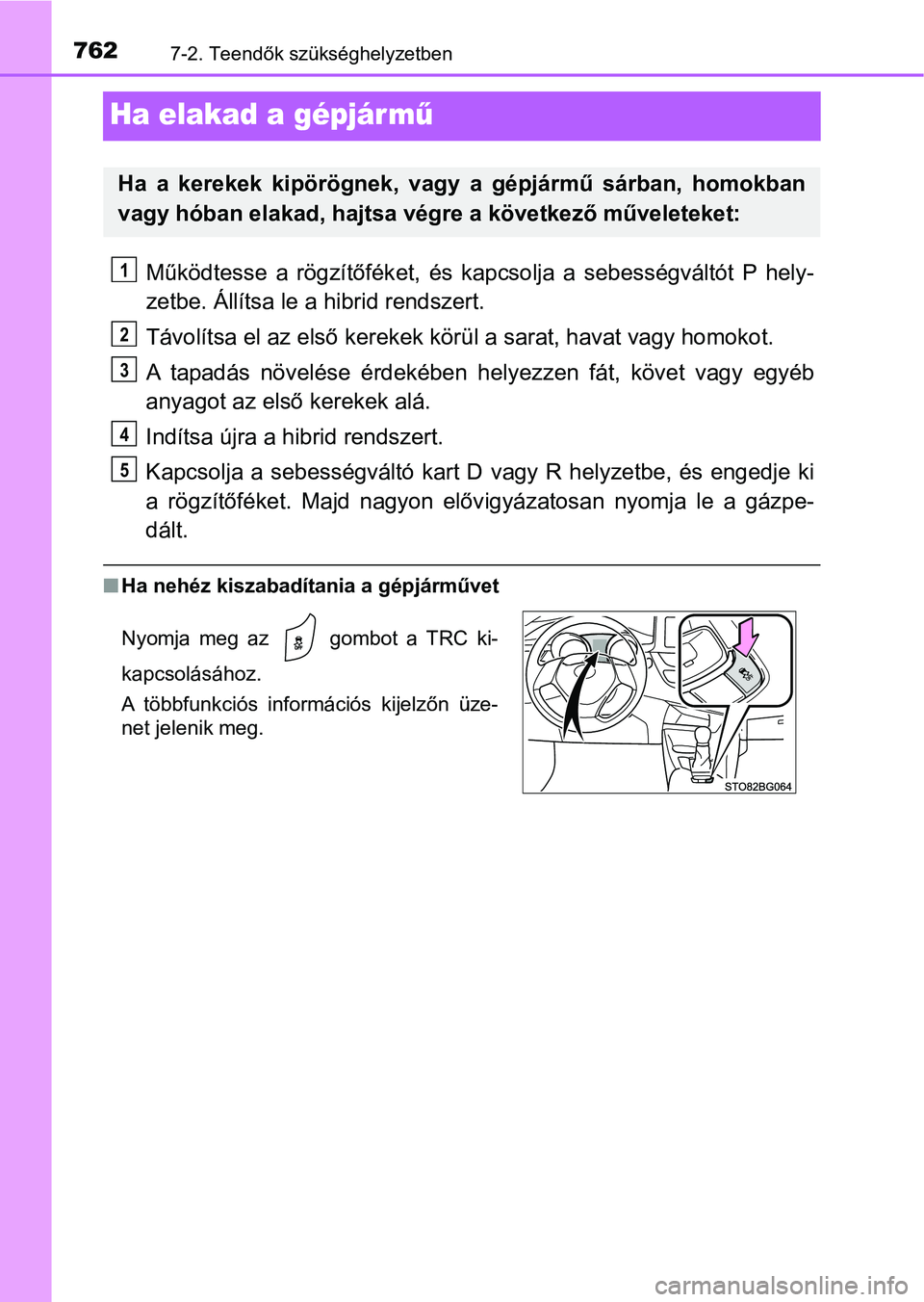

Ha elakad a gépjár mű
Működtesse a rögzítőféket, és kapcsolja a sebességváltót P hely -
zetbe. Állítsa le a hibrid rendszert.
Távolítsa el az első kerekek körül a sarat, havat vagy homokot.
A tapadás növelése érdekében hel yezzen fát, követ vagy egyéb
anyagot az első kerekek alá.
Indítsa újra a hibrid rendszert.
Kapcsolja a sebességváltó kart D vagy R helyzetbe, és engedje ki
a rögzítőféket. Majd nagyon elővigyázatosan nyomja le a gázpe-
dált.
n Ha nehéz kiszabadítania a gépjárművet
Ha a kerekek kipörögnek, vagy a gépjármű sárban, homokban
vagy hóban elakad, hajtsa végre a következő műveleteket:
Nyomja meg az gombot a TRC ki-
kapcsolásához.
A többfunkciós információs kijelzőn üze-
net jelenik meg.
1
2
3
4
5

7637-2. Teendők szükséghelyzetben
7
Ha baj történik

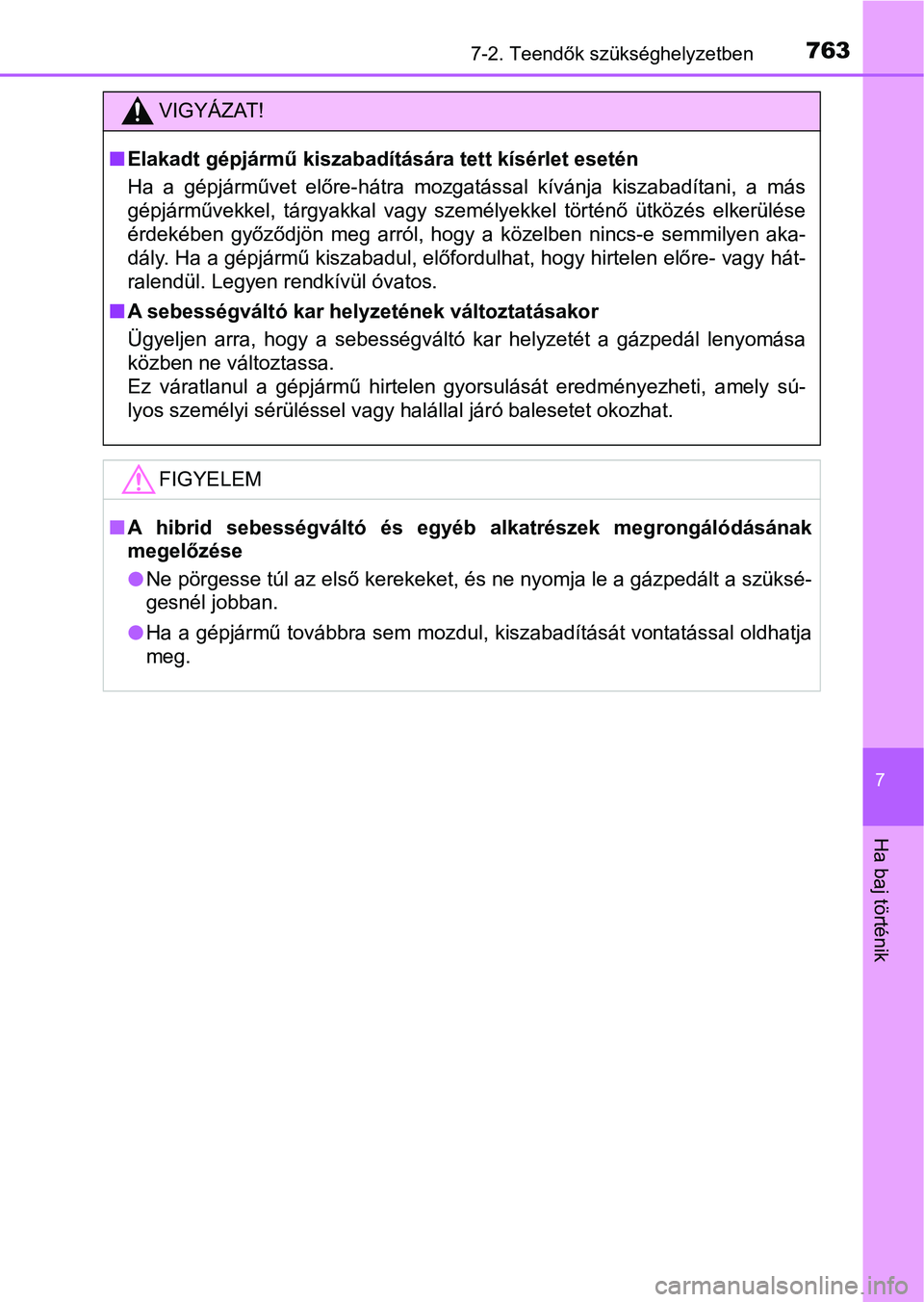

VIGYÁZAT!
nElakadt gépjármű kiszabadítására tett kísérlet esetén
Ha a gépjárművet előre-hátra mozgatással kívánja kiszabadítani, a más
gépjárművekkel, tárgyakkal vagy személyekkel történő ütközés elkerülése
érdekében győződjön meg arról, hogy a közelben nincs-e semmilye n aka-
dály. Ha a gépjármű kiszabadul, előfordulhat, hogy hirtelen elő re- vagy hát-
ralendül. Legyen rendkívül óvatos.
n A sebességváltó kar helyzetének változtatásakor
Ügyeljen arra, hogy a sebességváltó kar helyzetét a gázpedál le nyomása
közben ne változtassa.
Ez váratlanul a gépjármű hirtelen gyorsulását eredményezheti, a mely sú-
lyos személyi sérüléssel vagy halállal járó balesetet okozhat.
FIGYELEM
n A hibrid sebességváltó és egyéb alkatrészek megrongálódásának
megelőzése
lNe pörgesse túl az első kerekeket, és ne nyomja le a gázpedált a szüksé-
gesnél jobban.
l Ha a gépjármű továbbra sem mozdul, kiszabadítását vontatással oldhatja
meg.

7647-2. Teendők szükséghelyzetben

765

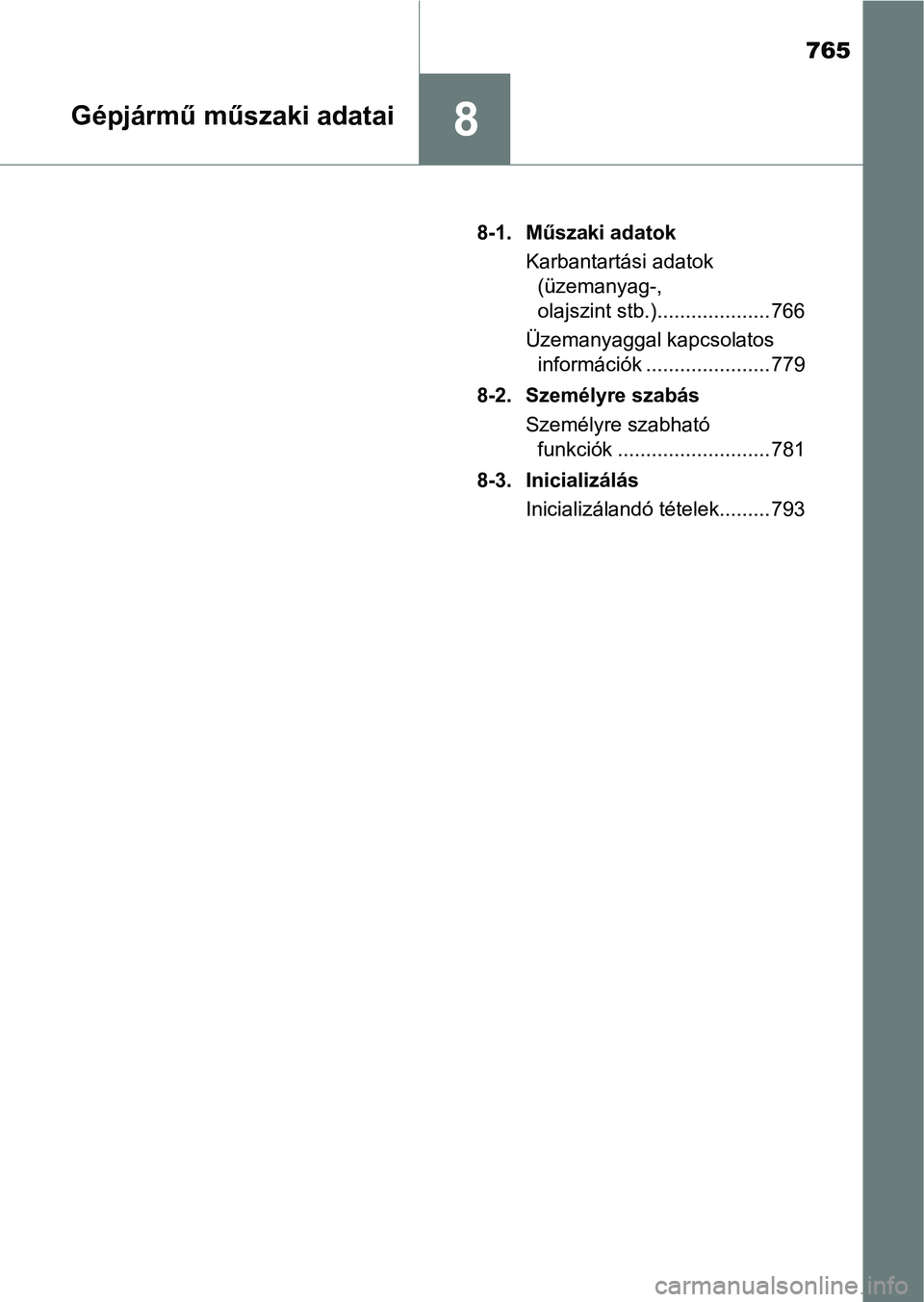

8Gépjármű műszaki adatai
8-1. Műszaki adatokKarbantartási adatok (üzemanyag-,
olajszint stb.).................... 766
Üzemanyaggal kapcsolatos információk ...................... 779
8-2. Személyre szabás Személyre szabható funkciók ........................... 781
8-3. Inicializálás Inicializálandó tételek......... 793

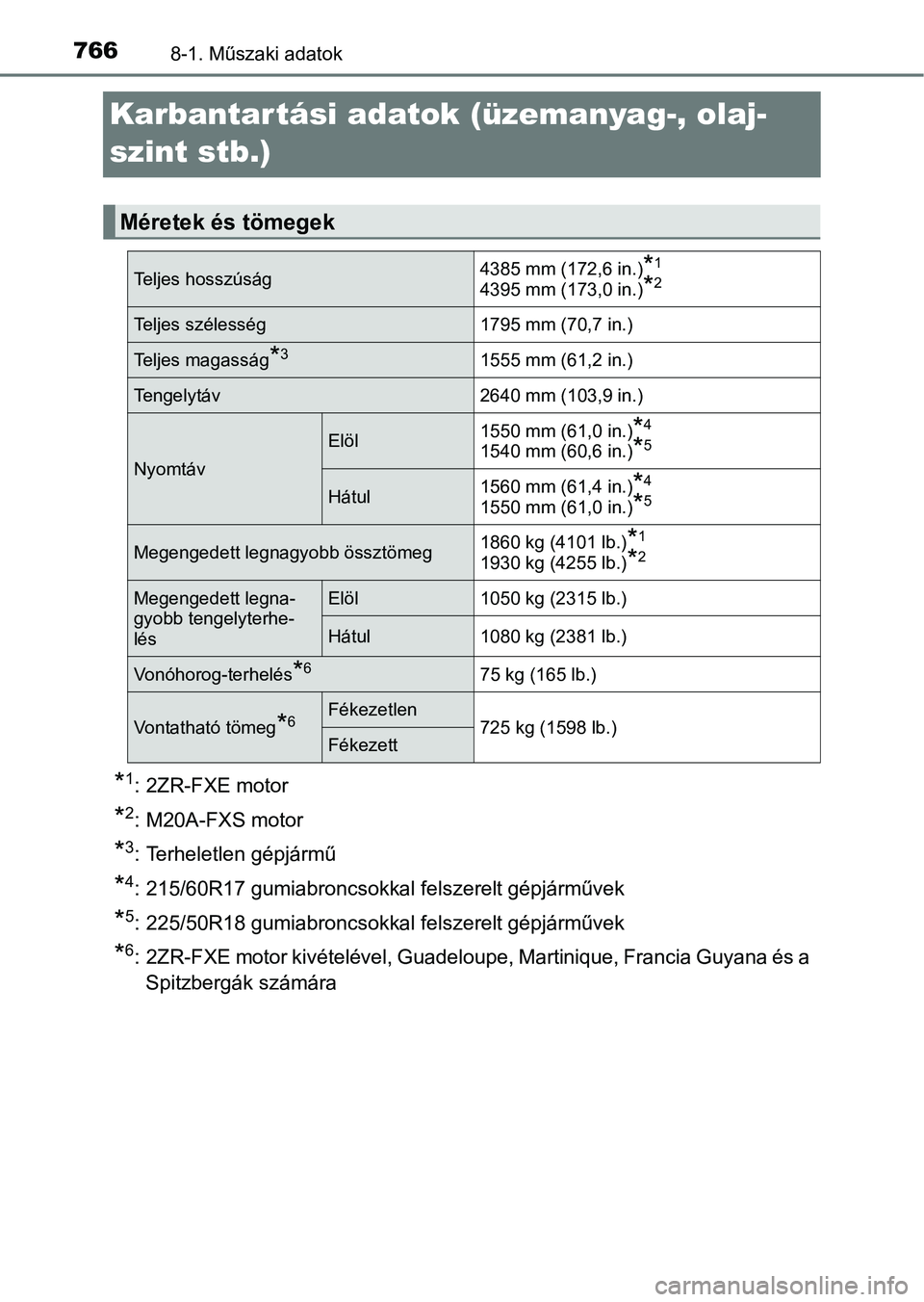

7668-1. Műszaki adatok
Karbantartási adatok (üzemanyag-, olaj-
szint stb.)
*1: 2ZR-FXE motor
*2: M20A-FXS motor
*3: Terheletlen gépjármű
*4: 215/60R17 gumiabroncsokkal felszerelt gépjárművek
*5: 225/50R18 gumiabroncsokkal felszerelt gépjárművek
*6: 2ZR-FXE motor kivételével, Guadeloupe, Martinique, Francia Guyana és a
Spitzbergák számára
Méretek és tömegek
Teljes hosszúság4385 mm (172,6 in.)*1
4395 mm (173,0 in.)*2
Teljes szélesség1795 mm (70,7 in.)
Teljes magasság*31555 mm (61,2 in.)
Tengelytáv2640 mm (103,9 in.)
Nyomtáv
Elöl1550 mm (61,0 in.)*4
1540 mm (60,6 in.)*5
Hátul1560 mm (61,4 in.)*4
1550 mm (61,0 in.)*5
Megengedett legnagyobb össztömeg1860 kg (4101 lb.)*1
1930 kg (4255 lb.)*2
Megengedett legna-
gyobb tengelyterhe-
lésElöl1050 kg (2315 lb.)
Hátul1080 kg (2381 lb.)
Vonóhorog-terhelés*675 kg (165 lb.)
Vontatható tömeg*6Fékezetlen725 kg (1598 lb.)Fékezett

7678-1. Műszaki adatok
8
Gépjármű műszaki adatai

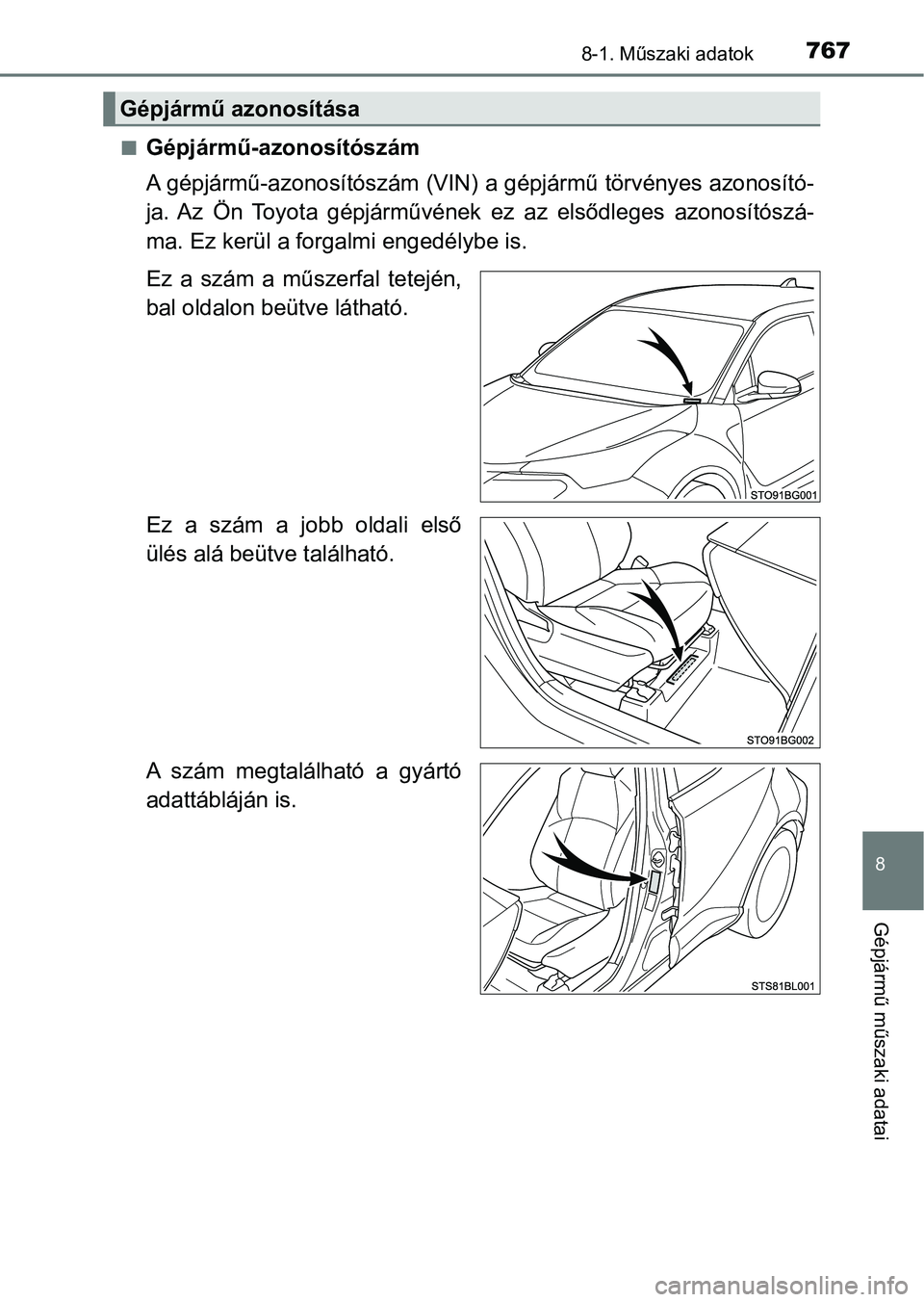

nGépjármű-azonosítószám
A gépjármű-azonosítószám (VIN) a gépjármű törvényes azonosító-
ja. Az Ön Toyota gépjárművének ez az elsődleges azonosítószá-
ma. Ez kerül a forgalmi engedélybe is.
Ez a szám a műszerfal tetején,
bal oldalon beütve látható.
Ez a szám a jobb oldali első
ülés alá beütve található.
A szám megtalálható a gyártó
adattábláján is.
Gépjármű azonosítása

7688-1. Műszaki adatok

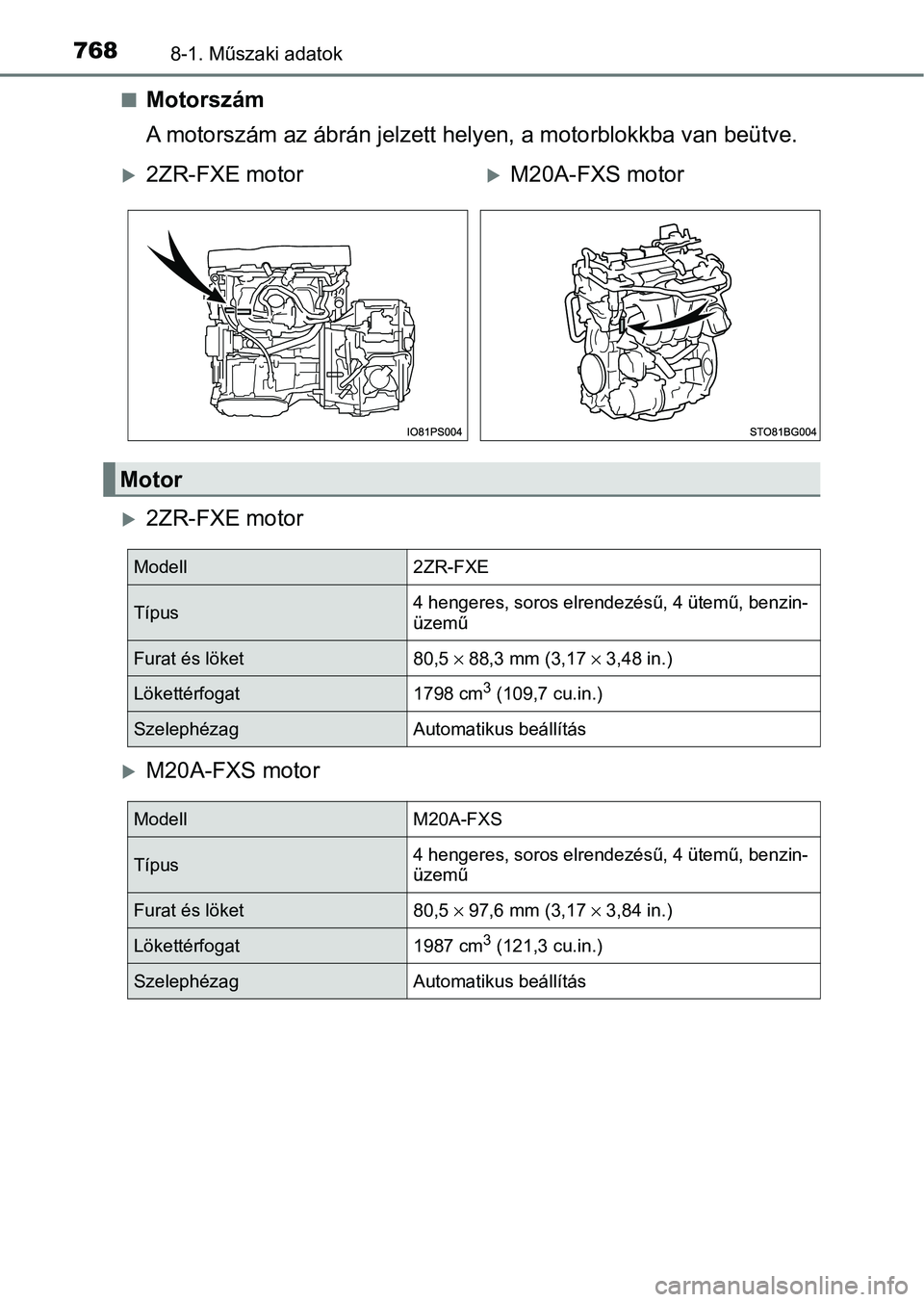

nMotorszám
A motorszám az ábrán jelzett helyen, a motorblokkba van beütve.
2ZR-FXE motor
M20A-FXS motor
2ZR-FXE motorM20A-FXS motor
Motor
Modell2ZR-FXE
Típus4 hengeres, soros elrendezésű, 4 ütemű, benzin-
üzemű
Furat és löket80,5 × 88,3 mm (3,17 × 3,48 in.)
Lökettérfogat1798 cm3 (109,7 cu.in.)
SzelephézagAutomatikus beállítás
ModellM20A-FXS
Típus4 hengeres, soros elrendezésű, 4 ütemű, benzin-
üzemű
Furat és löket80,5 × 97,6 mm (3,17 × 3,84 in.)
Lökettérfogat1987 cm3 (121,3 cu.in.)
SzelephézagAutomatikus beállítás
