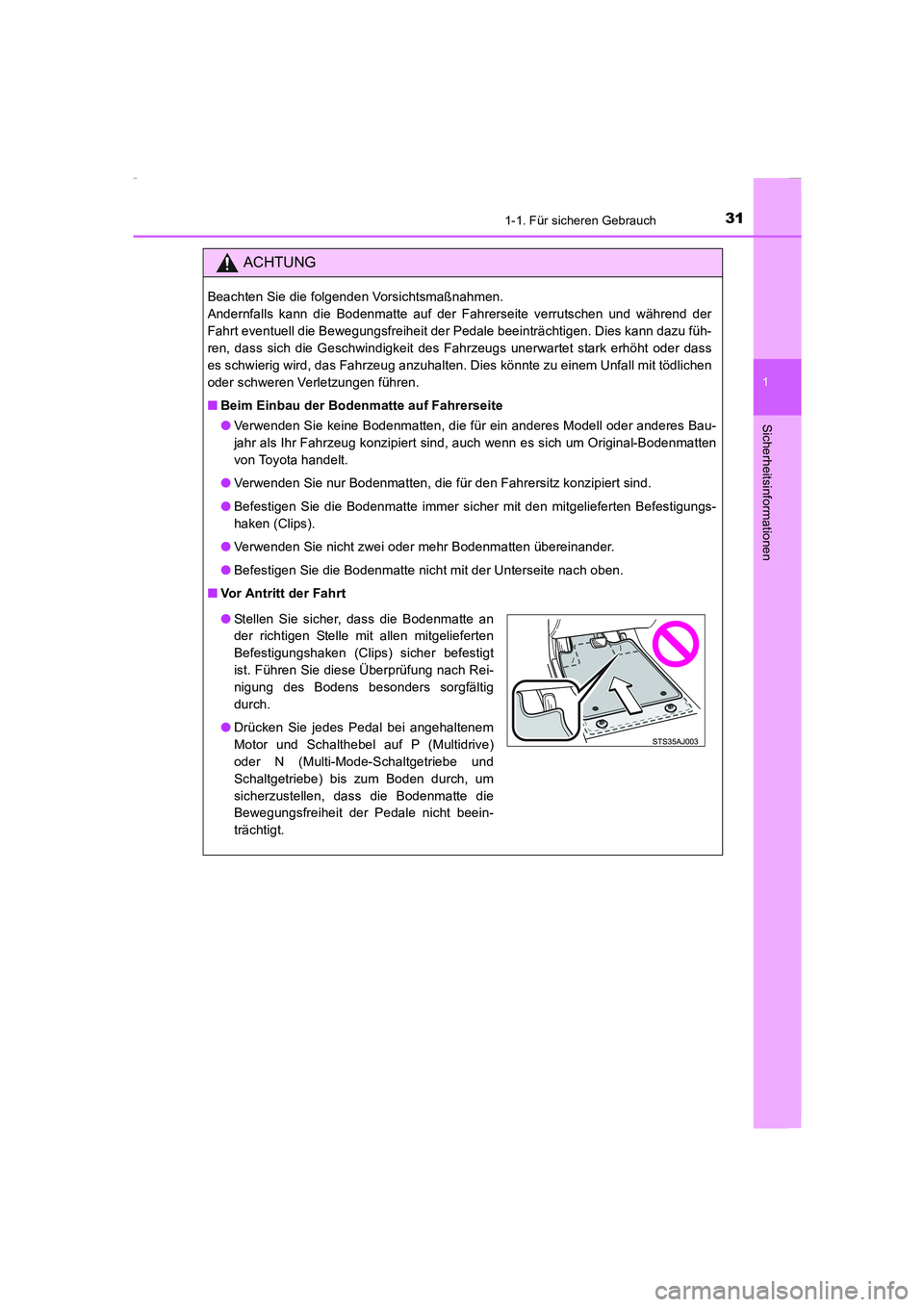

311-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)
ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls kann die Bodenmatte auf der Fahrerseite verrutschen und während der
Fahrt eventuell die Bewegungsfreiheit der Pedale beeinträchtigen. Dies kann dazu füh-
ren, dass sich die Geschwindigkeit des Fahrzeugs unerwartet stark erhöht oder dass
es schwierig wird, das Fahrzeug anzuhalten. Dies könnte zu einem Unfall mit tödlichen
oder schweren Verletzungen führen.
■Beim Einbau der Bodenmatte auf Fahrerseite
●Verwenden Sie keine Bodenmatten, die für ein anderes Modell oder anderes Bau-
jahr als Ihr Fahrzeug konzipiert sind, auch wenn es sich um Original-Bodenmatten
von Toyota handelt.
●Verwenden Sie nur Bodenmatten, die für den Fahrersitz konzipiert sind.
●Befestigen Sie die Bodenmatte immer sicher mit den mitgelieferten Befestigungs-
haken (Clips).
●Verwenden Sie nicht zwei oder mehr Bodenmatten übereinander.
●Befestigen Sie die Bodenmatte nicht mit der Unterseite nach oben.
■Vor Antritt der Fahrt
●Stellen Sie sicher, dass die Bodenmatte an
der richtigen Stelle mit allen mitgelieferten
Befestigungshaken (Clips) sicher befestigt
ist. Führen Sie diese Überprüfung nach Rei-
nigung des Bodens besonders sorgfältig
durch.
●Drücken Sie jedes Pedal bei angehaltenem
Motor und Schalthebel auf P (Multidrive)
oder N (Multi-Mode-Schaltgetriebe und
Schaltgetriebe) bis zum Boden durch, um
sicherzustellen, dass die Bodenmatte die
Bewegungsfreiheit der Pedale nicht beein-
trächtigt.
Corolla TMMT_OM_EM_OM12J76M.book 31 ページ ２０１５年２月２日　月曜日　午後５時１０分

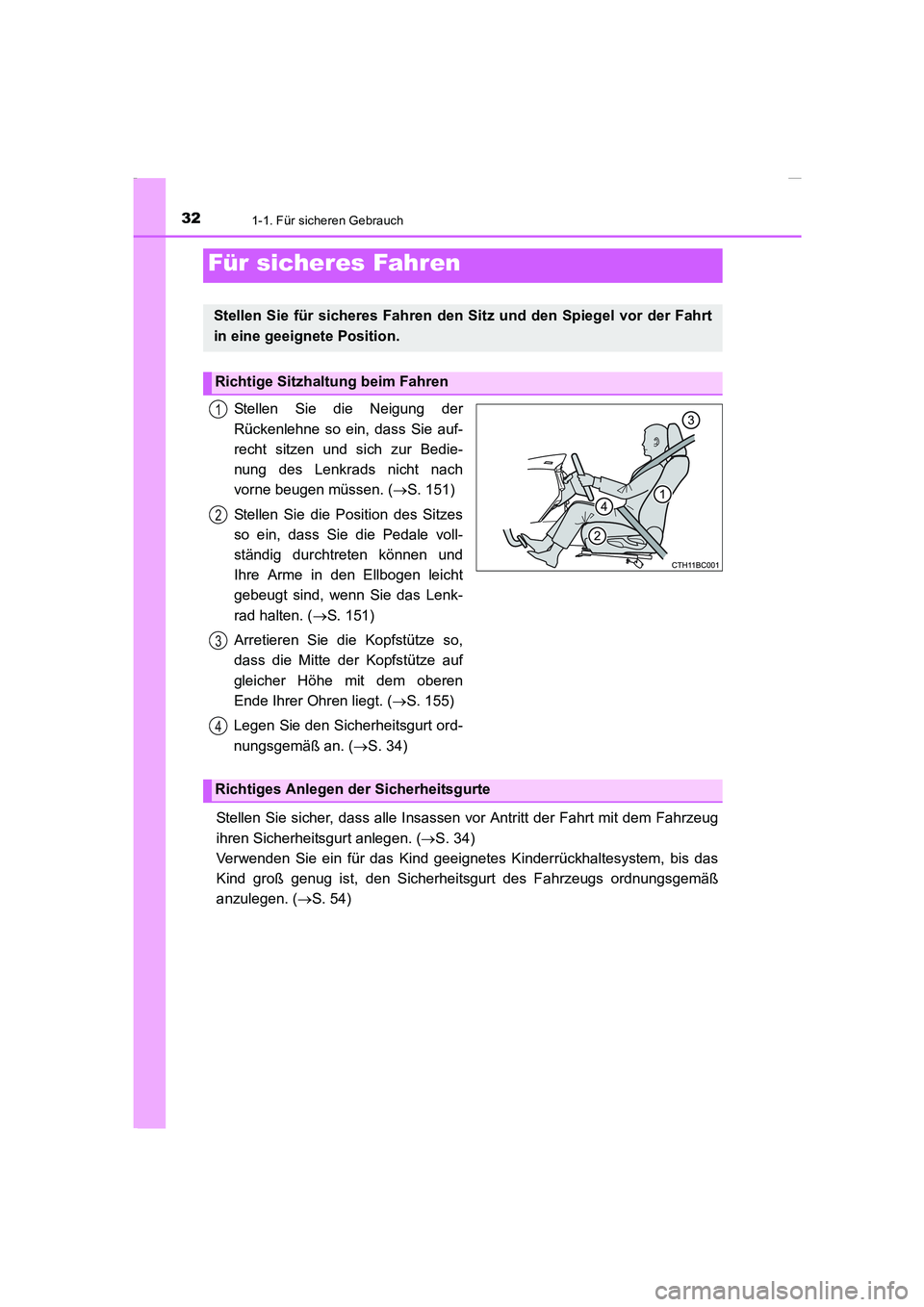

321-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)
Stellen Sie die Neigung der
Rückenlehne so ein, dass Sie auf-
recht sitzen und sich zur Bedie-
nung des Lenkrads nicht nach
vorne beugen müssen. (→S. 151)
Stellen Sie die Position des Sitzes
so ein, dass Sie die Pedale voll-
ständig durchtreten können und
Ihre Arme in den Ellbogen leicht
gebeugt sind, wenn Sie das Lenk-
rad halten. (→S. 151)
Arretieren Sie die Kopfstütze so,
dass die Mitte der Kopfstütze auf
gleicher Höhe mit dem oberen
Ende Ihrer Ohren liegt. (→S. 155)
Legen Sie den Sicherheitsgurt ord-
nungsgemäß an. (→S. 34)
Stellen Sie sicher, dass alle Insassen vor Antritt der Fahrt mit dem Fahrzeug
ihren Sicherheitsgurt anlegen. (→S. 34)
Verwenden Sie ein für das Kind geeignetes Kinderrückhaltesystem, bis das
Kind groß genug ist, den Sicherheitsgurt des Fahrzeugs ordnungsgemäß
anzulegen. (→S. 54)
Für sicheres Fahren
Stellen Sie für sicheres Fahren den Sitz und den Spiegel vor der Fahrt
in eine geeignete Position.
Richtige Sitzhaltung beim Fahren
1
2
3
4
Richtiges Anlegen der Sicherheitsgurte
Corolla TMMT_OM_EM_OM12J76M.book 32 ページ ２０１５年２月２日　月曜日　午後５時１０分

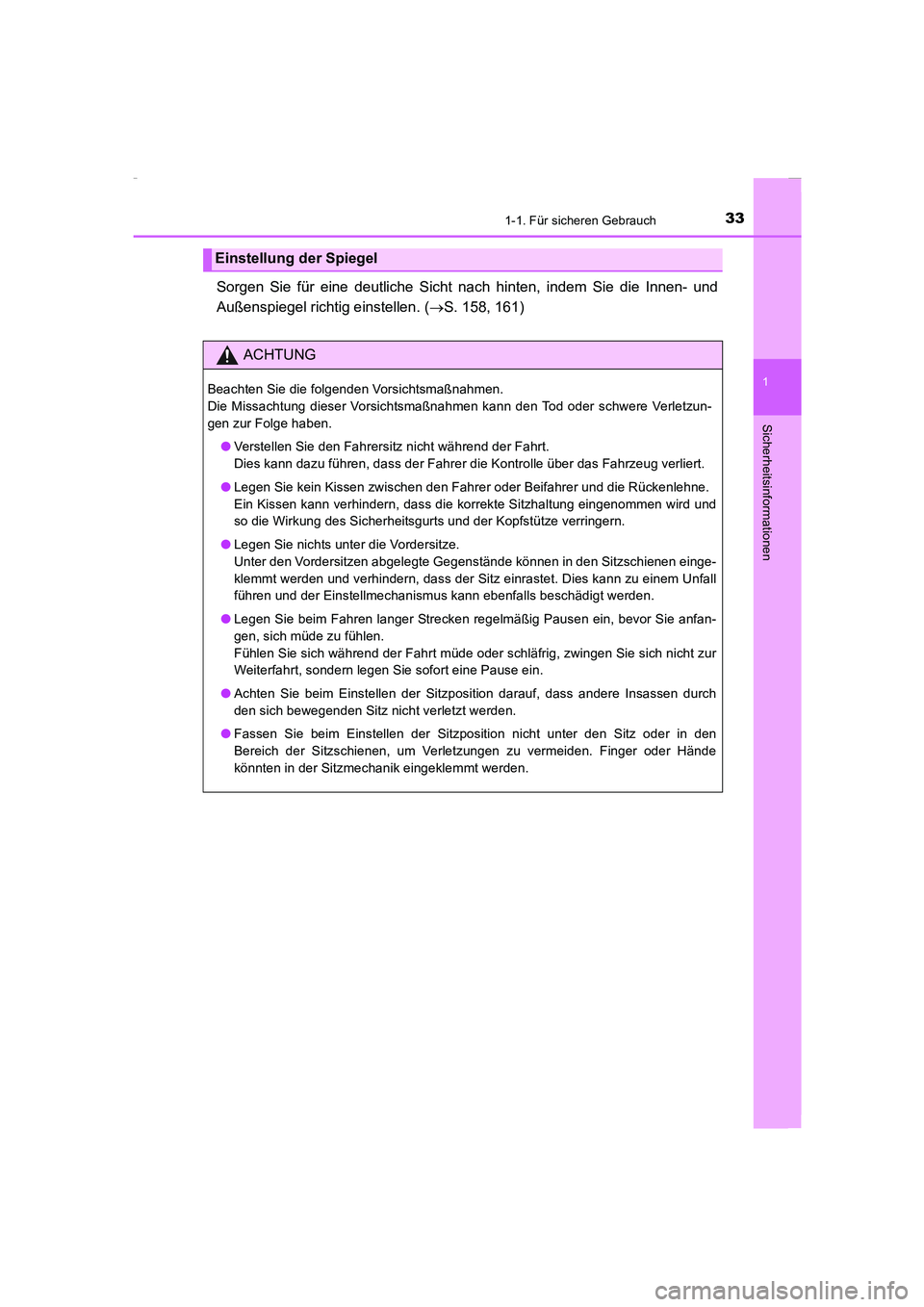

331-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)
Sorgen Sie für eine deutliche Sicht nach hinten, indem Sie die Innen- und
Außenspiegel richtig einstellen. (→S. 158, 161)
Einstellung der Spiegel
ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Missachtung dieser Vorsichtsmaßnahmen kann den Tod oder schwere Verletzun-
gen zur Folge haben.
●Verstellen Sie den Fahrersitz nicht während der Fahrt.
Dies kann dazu führen, dass der Fahrer die Kontrolle über das Fahrzeug verliert.
●Legen Sie kein Kissen zwischen den Fahrer oder Beifahrer und die Rückenlehne.
Ein Kissen kann verhindern, dass die korrekte Sitzhaltung eingenommen wird und
so die Wirkung des Sicherheitsgurts und der Kopfstütze verringern.
●Legen Sie nichts unter die Vordersitze.
Unter den Vordersitzen abgelegte Gegenstände können in den Sitzschienen einge-
klemmt werden und verhindern, dass der Sitz einrastet. Dies kann zu einem Unfall
führen und der Einstellmechanismus kann ebenfalls beschädigt werden.
●Legen Sie beim Fahren langer Strecken regelmäßig Pausen ein, bevor Sie anfan-
gen, sich müde zu fühlen.
Fühlen Sie sich während der Fahrt müde oder schläfrig, zwingen Sie sich nicht zur
Weiterfahrt, sondern legen Sie sofort eine Pause ein.
●Achten Sie beim Einstellen der Sitzposition darauf, dass andere Insassen durch
den sich bewegenden Sitz nicht verletzt werden.
●Fassen Sie beim Einstellen der Sitzposition nicht unter den Sitz oder in den
Bereich der Sitzschienen, um Verletzungen zu vermeiden. Finger oder Hände
könnten in der Sitzmechanik eingeklemmt werden.
Corolla TMMT_OM_EM_OM12J76M.book 33 ページ ２０１５年２月２日　月曜日　午後５時１０分

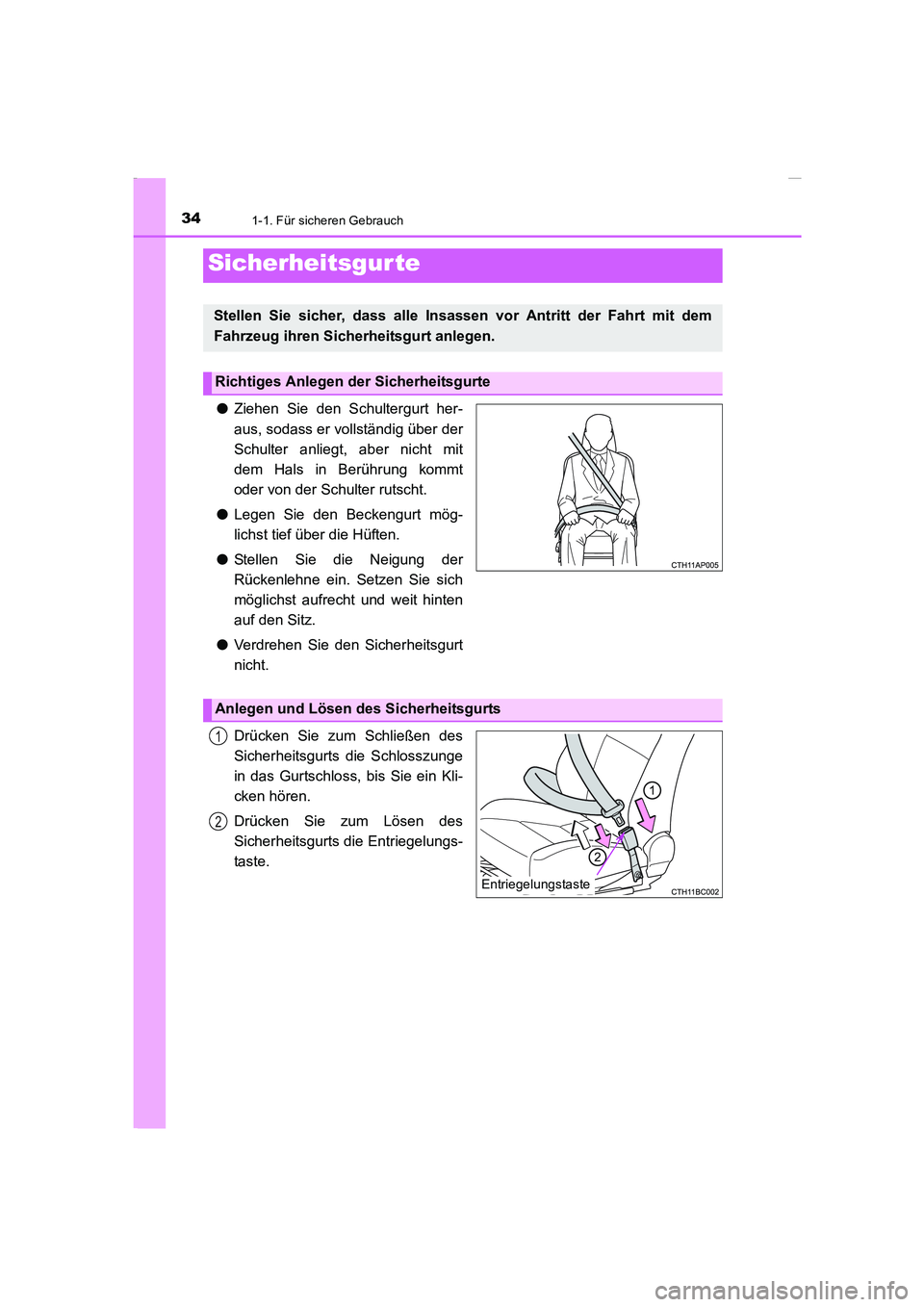

341-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)
●Ziehen Sie den Schultergurt her-
aus, sodass er vollständig über der
Schulter anliegt, aber nicht mit
dem Hals in Berührung kommt
oder von der Schulter rutscht.
●Legen Sie den Beckengurt mög-
lichst tief über die Hüften.
●Stellen Sie die Neigung der
Rückenlehne ein. Setzen Sie sich
möglichst aufrecht und weit hinten
auf den Sitz.
●Verdrehen Sie den Sicherheitsgurt
nicht.
Drücken Sie zum Schließen des
Sicherheitsgurts die Schlosszunge
in das Gurtschloss, bis Sie ein Kli-
cken hören.
Drücken Sie zum Lösen des
Sicherheitsgurts die Entriegelungs-
taste.
Sicherheitsgur te
Stellen Sie sicher, dass alle Insassen vor Antritt der Fahrt mit dem
Fahrzeug ihren Sicherheitsgurt anlegen.
Richtiges Anlegen der Sicherheitsgurte
Anlegen und Lösen des Sicherheitsgurts
Entriegelungstaste
1
2
Corolla TMMT_OM_EM_OM12J76M.book 34 ページ ２０１５年２月２日　月曜日　午後５時１０分

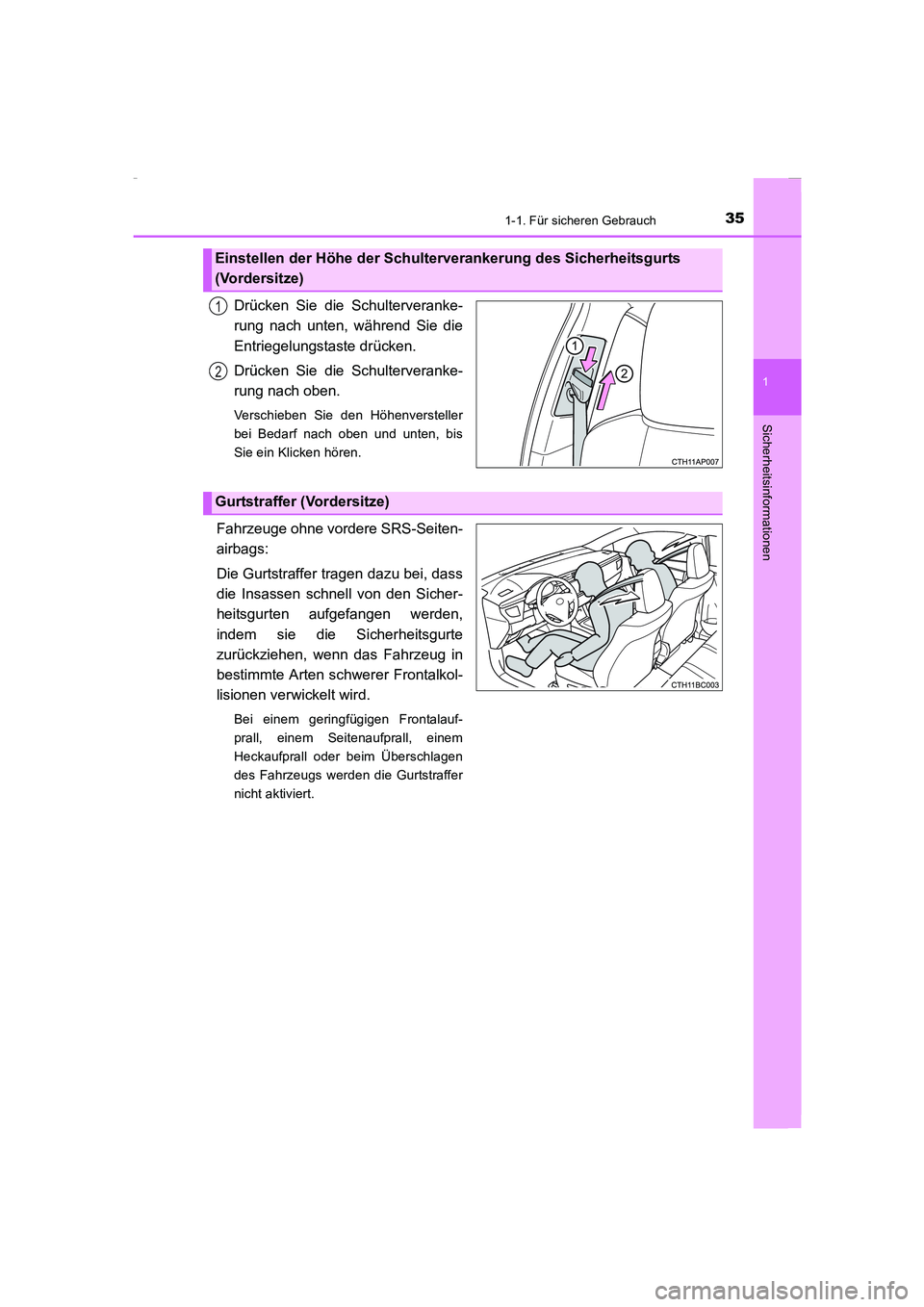

351-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)
Drücken Sie die Schulterveranke-
rung nach unten, während Sie die
Entriegelungstaste drücken.
Drücken Sie die Schulterveranke-
rung nach oben.
Verschieben Sie den Höhenversteller
bei Bedarf nach oben und unten, bis
Sie ein Klicken hören.
Fahrzeuge ohne vordere SRS-Seiten-
airbags:
Die Gurtstraffer tragen dazu bei, dass
die Insassen schnell von den Sicher-
heitsgurten aufgefangen werden,
indem sie die Sicherheitsgurte
zurückziehen, wenn das Fahrzeug in
bestimmte Arten schwerer Frontalkol-
lisionen verwickelt wird.
Bei einem geringfügigen Frontalauf-
prall, einem Seitenaufprall, einem
Heckaufprall oder beim Überschlagen
des Fahrzeugs werden die Gurtstraffer
nicht aktiviert.
Einstellen der Höhe der Schulterverankerung des Sicherheitsgurts
(Vordersitze)
1
2
Gurtstraffer (Vordersitze)
Corolla TMMT_OM_EM_OM12J76M.book 35 ページ ２０１５年２月２日　月曜日　午後５時１０分

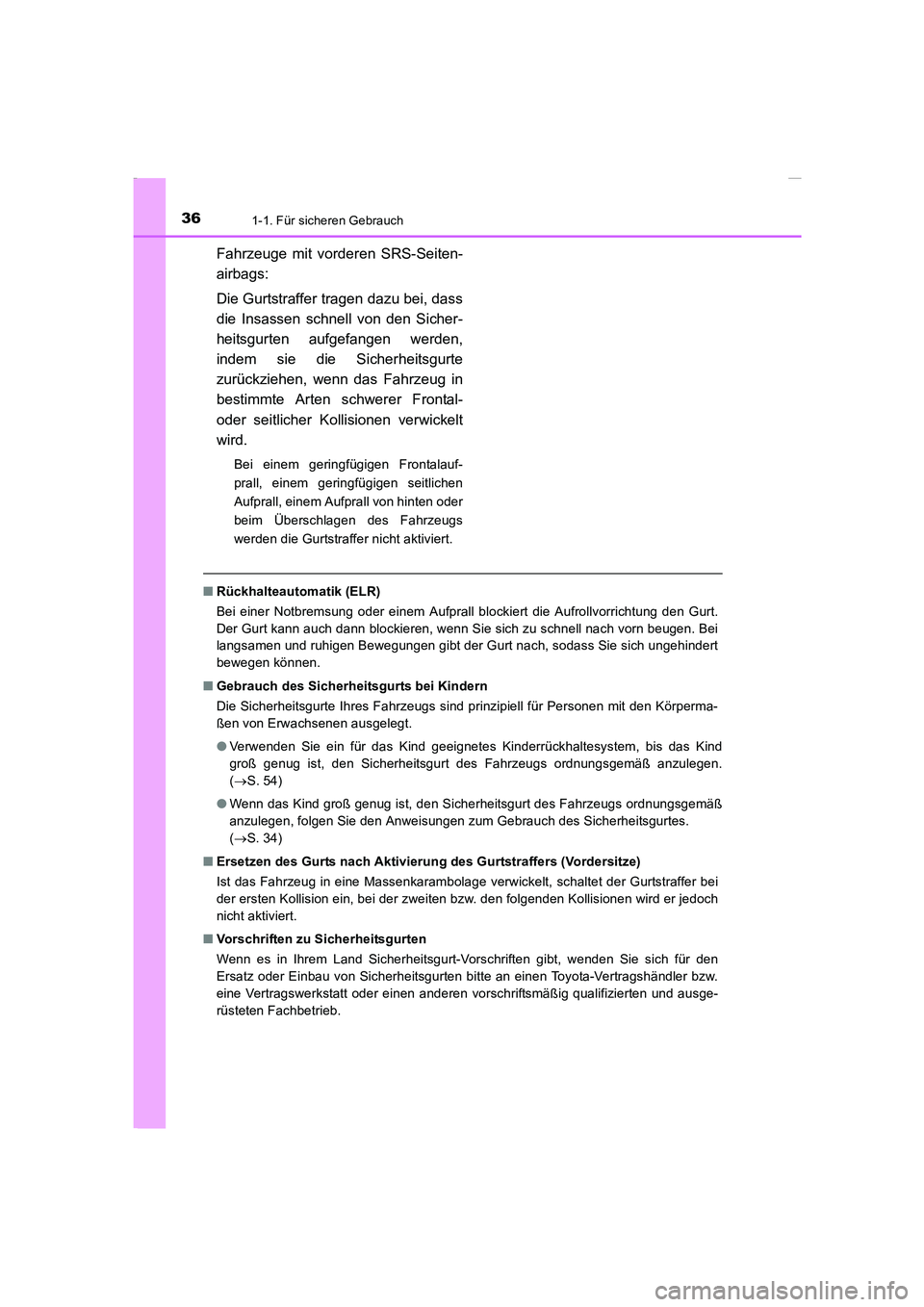

361-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)
Fahrzeuge mit vorderen SRS-Seiten-
airbags:
Die Gurtstraffer tragen dazu bei, dass
die Insassen schnell von den Sicher-
heitsgurten aufgefangen werden,
indem sie die Sicherheitsgurte
zurückziehen, wenn das Fahrzeug in
bestimmte Arten schwerer Frontal-
oder seitlicher Kollisionen verwickelt
wird.
Bei einem geringfügigen Frontalauf-
prall, einem geringfügigen seitlichen
Aufprall, einem Aufprall von hinten oder
beim Überschlagen des Fahrzeugs
werden die Gurtstraffer nicht aktiviert.
■Rückhalteautomatik (ELR)
Bei einer Notbremsung oder einem Aufprall blockiert die Aufrollvorrichtung den Gurt.
Der Gurt kann auch dann blockieren, wenn Sie sich zu schnell nach vorn beugen. Bei
langsamen und ruhigen Bewegungen gibt der Gurt nach, sodass Sie sich ungehindert
bewegen können.
■Gebrauch des Sicherheitsgurts bei Kindern
Die Sicherheitsgurte Ihres Fahrzeugs sind prinzipiell für Personen mit den Körperma-
ßen von Erwachsenen ausgelegt.
●Verwenden Sie ein für das Kind geeignetes Kinderrückhaltesystem, bis das Kind
groß genug ist, den Sicherheitsgurt des Fahrzeugs ordnungsgemäß anzulegen.
(→S. 54)
●Wenn das Kind groß genug ist, den Sicherheitsgurt des Fahrzeugs ordnungsgemäß
anzulegen, folgen Sie den Anweisungen zum Gebrauch des Sicherheitsgurtes.
(→S. 34)
■Ersetzen des Gurts nach Aktivierung des Gurtstraffers (Vordersitze)
Ist das Fahrzeug in eine Massenkarambolage verwickelt, schaltet der Gurtstraffer bei
der ersten Kollision ein, bei der zweiten bzw. den folgenden Kollisionen wird er jedoch
nicht aktiviert.
■Vorschriften zu Sicherheitsgurten
Wenn es in Ihrem Land Sicherheitsgurt-Vorschriften gibt, wenden Sie sich für den
Ersatz oder Einbau von Sicherheitsgurten bitte an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
Corolla TMMT_OM_EM_OM12J76M.book 36 ページ ２０１５年２月２日　月曜日　午後５時１０分

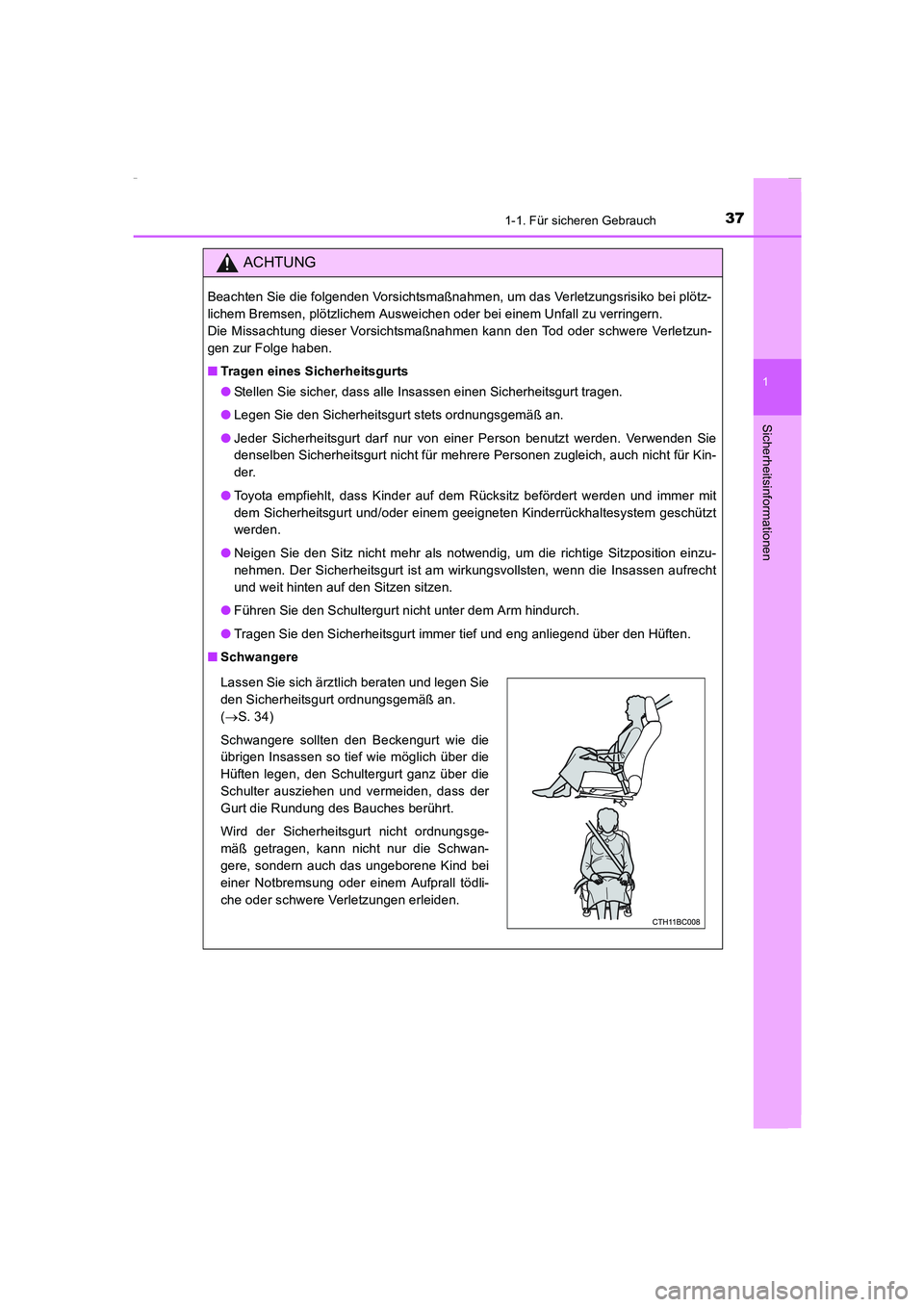

371-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)
ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen, um das Verletzungsrisiko bei plötz-
lichem Bremsen, plötzlichem Ausweichen oder bei einem Unfall zu verringern.
Die Missachtung dieser Vorsichtsmaßnahmen kann den Tod oder schwere Verletzun-
gen zur Folge haben.
■Tragen eines Sicherheitsgurts
●Stellen Sie sicher, dass alle Insassen einen Sicherheitsgurt tragen.
●Legen Sie den Sicherheitsgurt stets ordnungsgemäß an.
●Jeder Sicherheitsgurt darf nur von einer Person benutzt werden. Verwenden Sie
denselben Sicherheitsgurt nicht für mehrere Personen zugleich, auch nicht für Kin-
der.
●Toyota empfiehlt, dass Kinder auf dem Rücksitz befördert werden und immer mit
dem Sicherheitsgurt und/oder einem geeigneten Kinderrückhaltesystem geschützt
werden.
●Neigen Sie den Sitz nicht mehr als notwendig, um die richtige Sitzposition einzu-
nehmen. Der Sicherheitsgurt ist am wirkungsvollsten, wenn die Insassen aufrecht
und weit hinten auf den Sitzen sitzen.
●Führen Sie den Schultergurt nicht unter dem Arm hindurch.
●Tragen Sie den Sicherheitsgurt immer tief und eng anliegend über den Hüften.
■Schwangere
Lassen Sie sich ärztlich beraten und legen Sie
den Sicherheitsgurt ordnungsgemäß an.
(→S. 34)
Schwangere sollten den Beckengurt wie die
übrigen Insassen so tief wie möglich über die
Hüften legen, den Schultergurt ganz über die
Schulter ausziehen und vermeiden, dass der
Gurt die Rundung des Bauches berührt.
Wird der Sicherheitsgurt nicht ordnungsge-
mäß getragen, kann nicht nur die Schwan-
gere, sondern auch das ungeborene Kind bei
einer Notbremsung oder einem Aufprall tödli-
che oder schwere Verletzungen erleiden.
Corolla TMMT_OM_EM_OM12J76M.book 37 ページ ２０１５年２月２日　月曜日　午後５時１０分

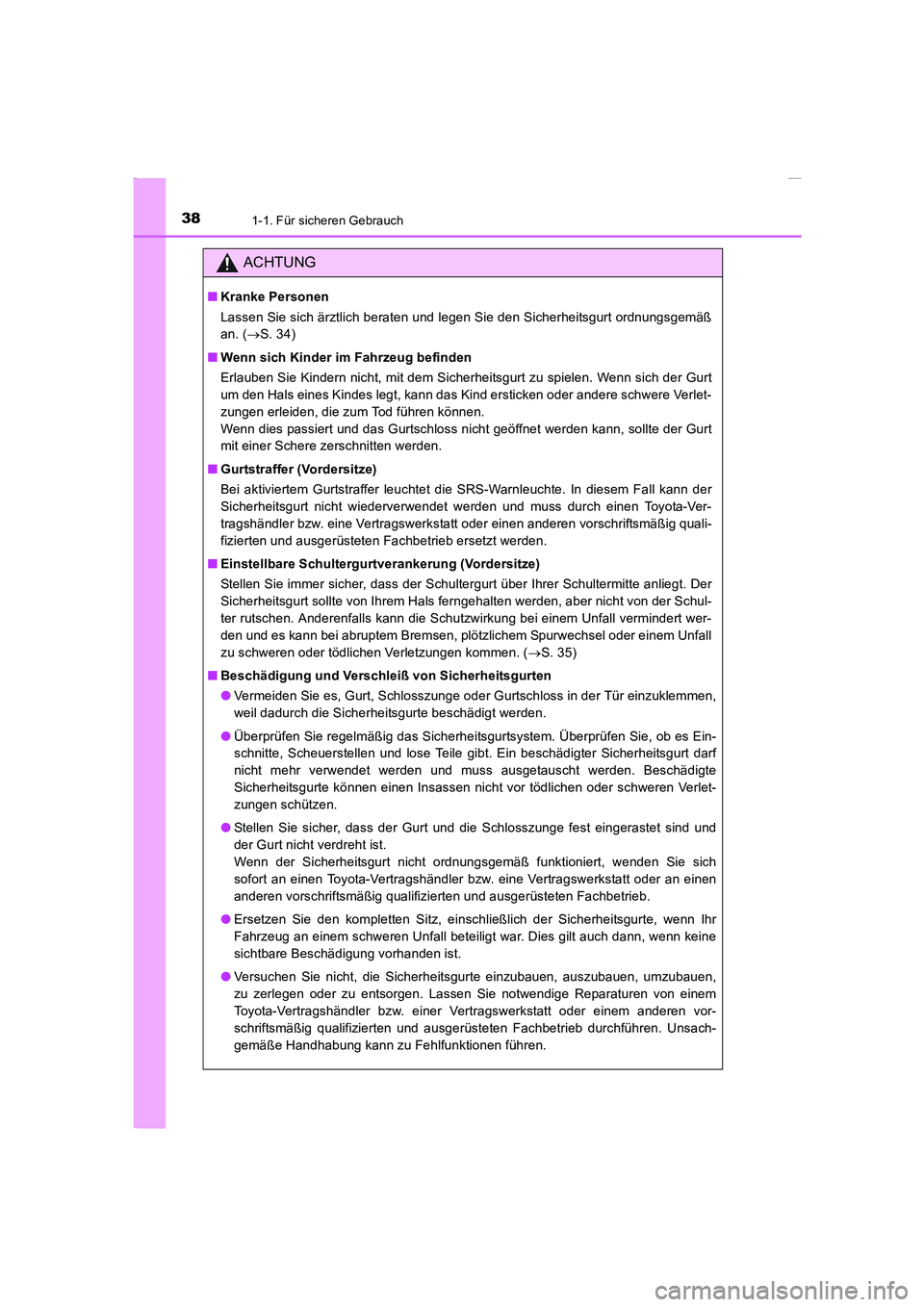

381-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)
ACHTUNG
■Kranke Personen
Lassen Sie sich ärztlich beraten und legen Sie den Sicherheitsgurt ordnungsgemäß
an. (→S. 34)
■Wenn sich Kinder im Fahrzeug befinden
Erlauben Sie Kindern nicht, mit dem Sicherheitsgurt zu spielen. Wenn sich der Gurt
um den Hals eines Kindes legt, kann das Kind ersticken oder andere schwere Verlet-
zungen erleiden, die zum Tod führen können.
Wenn dies passiert und das Gurtschloss nicht geöffnet werden kann, sollte der Gurt
mit einer Schere zerschnitten werden.
■Gurtstraffer (Vordersitze)
Bei aktiviertem Gurtstraffer leuchtet die SRS-Warnleuchte. In diesem Fall kann der
Sicherheitsgurt nicht wiederverwendet werden und muss durch einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig quali-
fizierten und ausgerüsteten Fachbetrieb ersetzt werden.
■Einstellbare Schultergurtverankerung (Vordersitze)
Stellen Sie immer sicher, dass der Schultergurt über Ihrer Schultermitte anliegt. Der
Sicherheitsgurt sollte von Ihrem Hals ferngehalten werden, aber nicht von der Schul-
ter rutschen. Anderenfalls kann die Schutzwirkung bei einem Unfall vermindert wer-
den und es kann bei abruptem Bremsen, plötzlichem Spurwechsel oder einem Unfall
zu schweren oder tödlichen Verletzungen kommen. (→S. 35)
■Beschädigung und Verschleiß von Sicherheitsgurten
●Vermeiden Sie es, Gurt, Schlosszunge oder Gurtschloss in der Tür einzuklemmen,
weil dadurch die Sicherheitsgurte beschädigt werden.
●Überprüfen Sie regelmäßig das Sicherheitsgurtsystem. Überprüfen Sie, ob es Ein-
schnitte, Scheuerstellen und lose Teile gibt. Ein beschädigter Sicherheitsgurt darf
nicht mehr verwendet werden und muss ausgetauscht werden. Beschädigte
Sicherheitsgurte können einen Insassen nicht vor tödlichen oder schweren Verlet-
zungen schützen.
●Stellen Sie sicher, dass der Gurt und die Schlosszunge fest eingerastet sind und
der Gurt nicht verdreht ist.
Wenn der Sicherheitsgurt nicht ordnungsgemäß funktioniert, wenden Sie sich
sofort an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Ersetzen Sie den kompletten Sitz, einschließlich der Sicherheitsgurte, wenn Ihr
Fahrzeug an einem schweren Unfall beteiligt war. Dies gilt auch dann, wenn keine
sichtbare Beschädigung vorhanden ist.
●Versuchen Sie nicht, die Sicherheitsgurte einzubauen, auszubauen, umzubauen,
zu zerlegen oder zu entsorgen. Lassen Sie notwendige Reparaturen von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb durchführen. Unsach-
gemäße Handhabung kann zu Fehlfunktionen führen.
Corolla TMMT_OM_EM_OM12J76M.book 38 ページ ２０１５年２月２日　月曜日　午後５時１０分

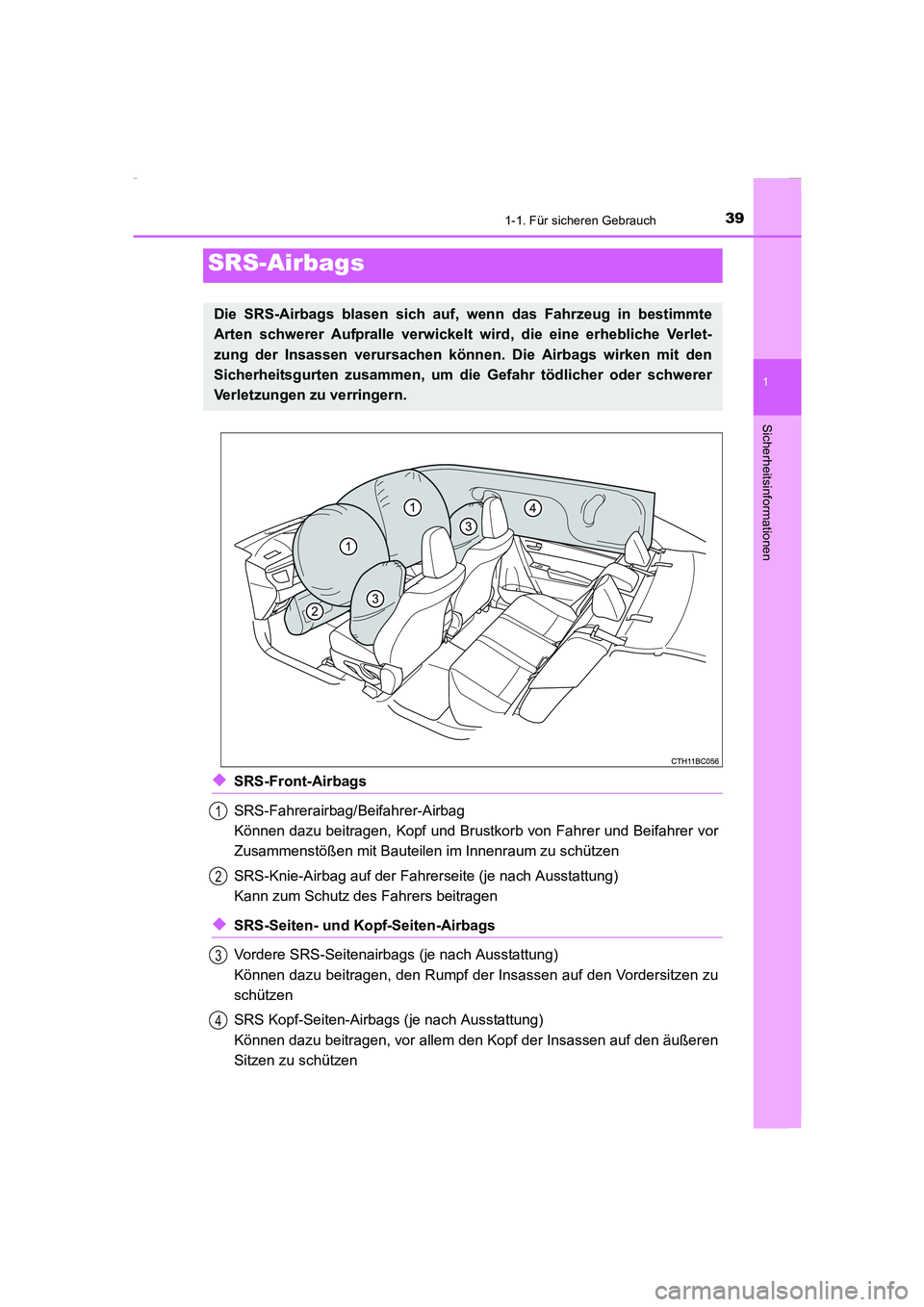

391-1. Für sicheren Gebrauch
1
Sicherheitsinformationen
COROLLA_TMMT_EM (OM12J76M)
◆SRS-Front-Airbags
SRS-Fahrerairbag/Beifahrer-Airbag
Können dazu beitragen, Kopf und Brustkorb von Fahrer und Beifahrer vor
Zusammenstößen mit Bauteilen im Innenraum zu schützen
SRS-Knie-Airbag auf der Fahrerseite (je nach Ausstattung)
Kann zum Schutz des Fahrers beitragen
◆SRS-Seiten- und Kopf-Seiten-Airbags
Vordere SRS-Seitenairbags (je nach Ausstattung)
Können dazu beitragen, den Rumpf der Insassen auf den Vordersitzen zu
schützen
SRS Kopf-Seiten-Airbags (je nach Ausstattung)
Können dazu beitragen, vor allem den Kopf der Insassen auf den äußeren
Sitzen zu schützen
SRS-Airbags
Die SRS-Airbags blasen sich auf, wenn das Fahrzeug in bestimmte
Arten schwerer Aufpralle verwickelt wird, die eine erhebliche Verlet-
zung der Insassen verursachen können. Die Airbags wirken mit den
Sicherheitsgurten zusammen, um die Gefahr tödlicher oder schwerer
Verletzungen zu verringern.
1
2
3
4
Corolla TMMT_OM_EM_OM12J76M.book 39 ページ ２０１５年２月２日　月曜日　午後５時１０分

401-1. Für sicheren Gebrauch
COROLLA_TMMT_EM (OM12J76M)

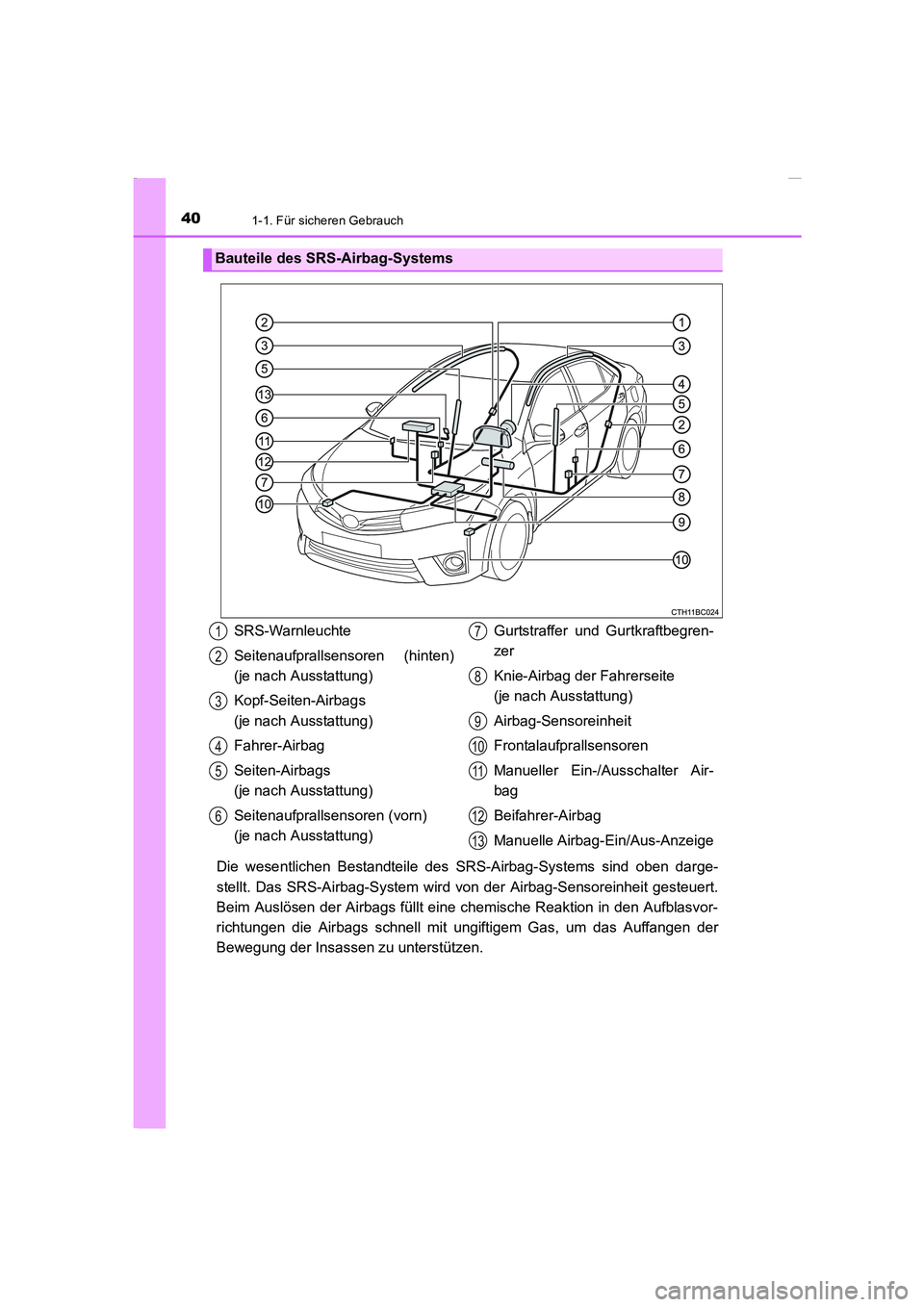

Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben darge-
stellt. Das SRS-Airbag-System wird von der Airbag-Sensoreinheit gesteuert.
Beim Auslösen der Airbags füllt eine chemische Reaktion in den Aufblasvor-
richtungen die Airbags schnell mit ungiftigem Gas, um das Auffangen der
Bewegung der Insassen zu unterstützen.
Bauteile des SRS-Airbag-Systems
SRS-Warnleuchte
Seitenaufprallsensoren (hinten)
(je nach Ausstattung)
Kopf-Seiten-Airbags
(je nach Ausstattung)
Fahrer-Airbag
Seiten-Airbags
(je nach Ausstattung)
Seitenaufprallsensoren (vorn)
(je nach Ausstattung)Gurtstraffer und Gurtkraftbegren-
zer
Knie-Airbag der Fahrerseite
(je nach Ausstattung)
Airbag-Sensoreinheit
Frontalaufprallsensoren
Manueller Ein-/Ausschalter Air-
bag
Beifahrer-Airbag
Manuelle Airbag-Ein/Aus-Anzeige1
2
3
4
5
6
7
8
9
10
11
12
13
Corolla TMMT_OM_EM_OM12J76M.book 40 ページ ２０１５年２月２日　月曜日　午後５時１０分
