TOYOTA COROLLA 2023 Manual del propietario (in Spanish)

89
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores

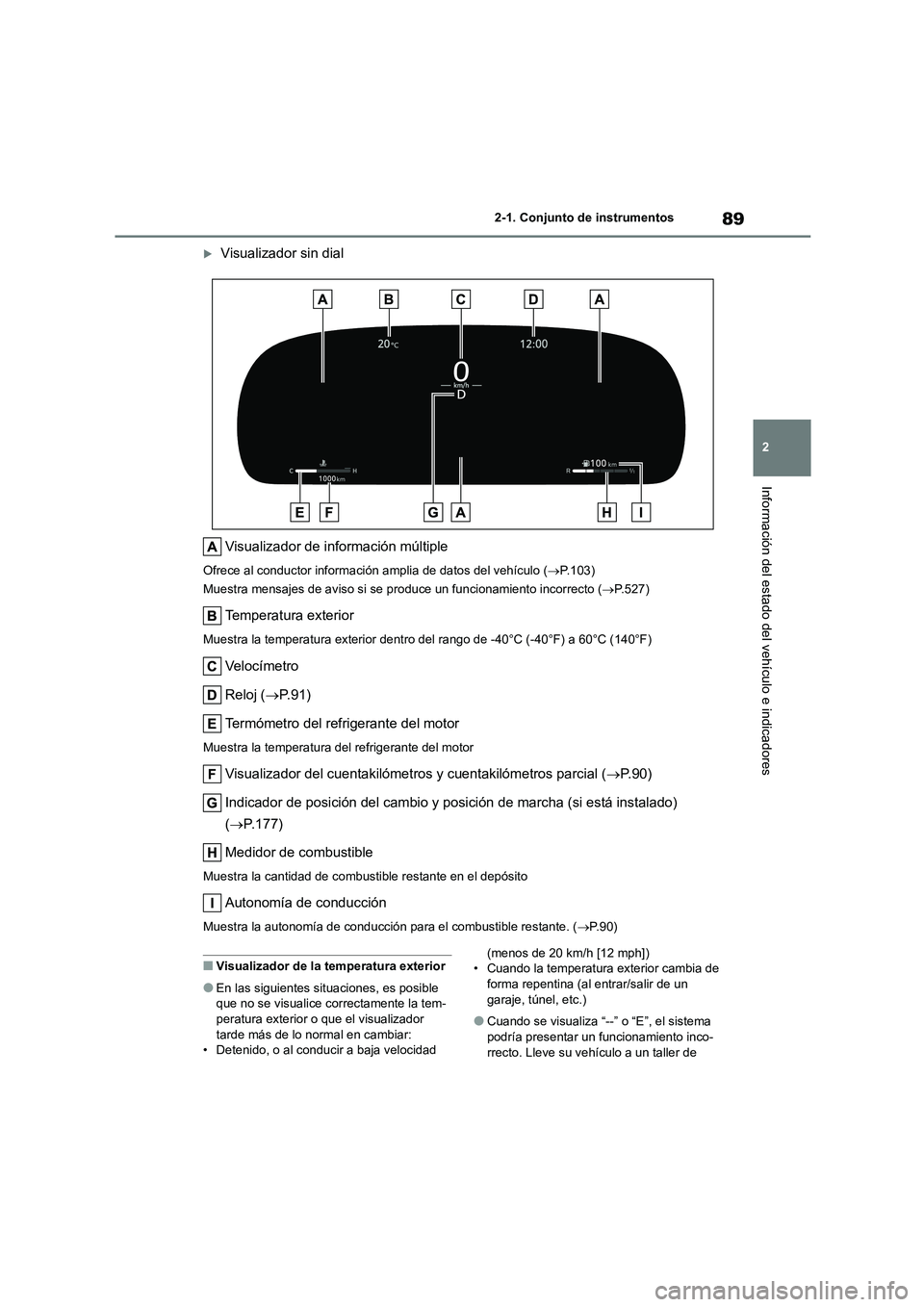

Visualizador sin dial
Visualizador de información múltiple
Ofrece al conductor información amplia de datos del vehículo (P.103)
Muestra mensajes de aviso si se pr oduce un funcionamiento incorrecto (P.527)
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40°C (-40°F) a 60°C (140°F)
Ve l o c í m e t r o
Reloj ( P.91)
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Visualizador del cuentakilómetros y cuentakilómetros parcial ( P. 9 0 )
Indicador de posición del cambio y posición de marcha (si está instalado)
( P.177)
Medidor de combustible
Muestra la cantidad de combustible restante en el depósito
Autonomía de conducción
Muestra la autonomía de conducción para el combustible restante. ( P. 9 0 )
■Visualizador de la temperatura exterior
●En las siguientes situaciones, es posible
que no se visualice correctamente la tem- peratura exterior o que el visualizador
tarde más de lo normal en cambiar:
• Detenido, o al conducir a baja velocidad
(menos de 20 km/h [12 mph]) • Cuando la temperatura exterior cambia de
forma repentina (al entrar/salir de un
garaje, túnel, etc.)
●Cuando se visualiza “--” o “E”, el sistema
podría presentar un funcionamiento inco-
rrecto. Lleve su vehículo a un taller de

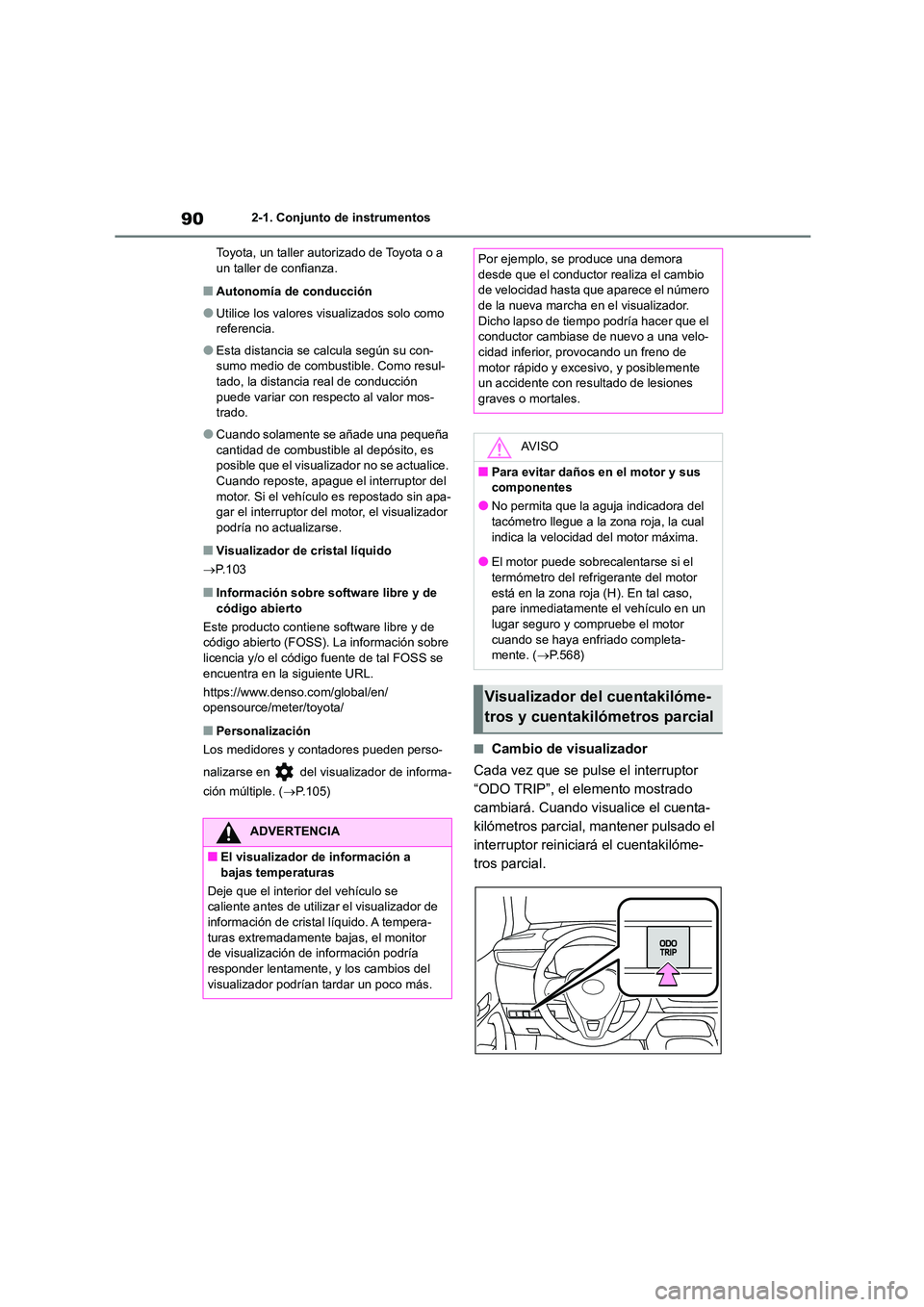

902-1. Conjunto de instrumentos
Toyota, un taller autorizado de Toyota o a un taller de confianza.
■Autonomía de conducción
●Utilice los valores visualizados solo como referencia.
●Esta distancia se calcula según su con-sumo medio de combustible. Como resul-
tado, la distancia real de conducción
puede variar con respecto al valor mos- trado.
●Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es posible que el visualizador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa- gar el interruptor del motor, el visualizador
podría no actualizarse.
■Visualizador de cristal líquido
 P.103
■Información sobre software libre y de
código abierto
Este producto contiene software libre y de código abierto (FOSS). La información sobre
licencia y/o el código fuente de tal FOSS se
encuentra en la siguiente URL.
https://www.denso.com/global/en/ opensource/meter/toyota/
■Personalización
Los medidores y contadores pueden perso-
nalizarse en del vis ualizador de informa-
ción múltiple. ( P.105)
■Cambio de visualizador
Cada vez que se pulse el interruptor
“ODO TRIP”, el elemento mostrado
cambiará. Cuando visualice el cuenta-
kilómetros parcial, mantener pulsado el
interruptor reiniciará el cuentakilóme-
tros parcial.
ADVERTENCIA
■El visualizador de información a
bajas temperaturas
Deje que el interior del vehículo se
caliente antes de utilizar el visualizador de información de cristal líquido. A tempera-
turas extremadamente bajas, el monitor
de visualización de información podría responder lentamente, y los cambios del
visualizador podrían tardar un poco más.
Por ejemplo, se produce una demora
desde que el conductor realiza el cambio
de velocidad hasta que aparece el número de la nueva marcha en el visualizador.
Dicho lapso de tiempo podría hacer que el
conductor cambiase de nuevo a una velo- cidad inferior, provocando un freno de
motor rápido y excesivo, y posiblemente
un accidente con resultado de lesiones graves o mortales.
AV I S O
■Para evitar daños en el motor y sus componentes
●No permita que la aguja indicadora del
tacómetro llegue a la zona roja, la cual
indica la velocidad del motor máxima.
●El motor puede sobrecalentarse si el
termómetro del refrigerante del motor
está en la zona roja (H). En tal caso, pare inmediatamente el vehículo en un
lugar seguro y compruebe el motor
cuando se haya enfriado completa- mente. ( P.568)
Visualizador del cuentakilóme-
tros y cuentakilómetros parcial

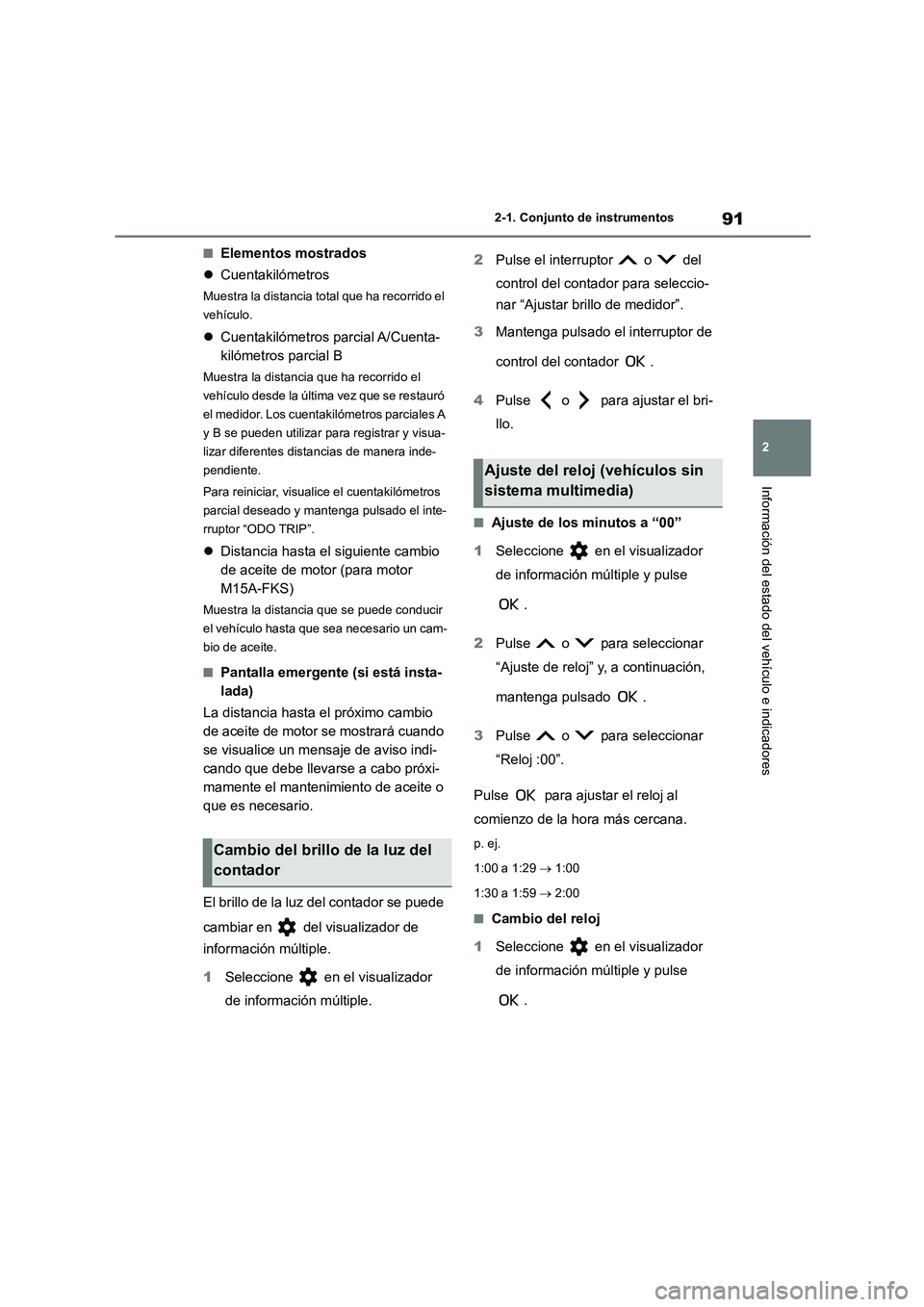

91
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
■Elementos mostrados
 Cuentakilómetros
Muestra la distancia total que ha recorrido el
vehículo.
 Cuentakilómetros parcial A/Cuenta-
kilómetros parcial B
Muestra la distancia que ha recorrido el
vehículo desde la última vez que se restauró
el medidor. Los cuentakilómetros parciales A
y B se pueden utilizar para registrar y visua-
lizar diferentes distancias de manera inde-
pendiente.
Para reiniciar, visualice el cuentakilómetros
parcial deseado y mantenga pulsado el inte-
rruptor “ODO TRIP”.
 Distancia hasta el siguiente cambio
de aceite de motor (para motor
M15A-FKS)
Muestra la distancia que se puede conducir
el vehículo hasta que sea necesario un cam-
bio de aceite.
■Pantalla emergente (si está insta-
lada)
La distancia hasta el próximo cambio
de aceite de motor se mostrará cuando
se visualice un mensaje de aviso indi-
cando que debe llevarse a cabo próxi-
mamente el mantenimiento de aceite o
que es necesario.
El brillo de la luz del contador se puede
cambiar en del visualizador de
información múltiple.
1 Seleccione en el visualizador
de información múltiple.
2 Pulse el interruptor o del
control del contador para seleccio-
nar “Ajustar brillo de medidor”.
3 Mantenga pulsado el interruptor de
control del contador .
4 Pulse o para ajustar el bri-
llo.
■Ajuste de los minutos a “00”
1 Seleccione en el visualizador
de información múltiple y pulse
.
2 Pulse o para seleccionar
“Ajuste de reloj” y, a continuación,
mantenga pulsado .
3 Pulse o para seleccionar
“Reloj :00”.
Pulse para ajustar el reloj al
comienzo de la hora más cercana.
p. ej.
1:00 a 1:29  1:00
1:30 a 1:59  2:00
■Cambio del reloj
1 Seleccione en el visualizador
de información múltiple y pulse
.
Cambio del brillo de la luz del
contador
Ajuste del reloj (vehículos sin
sistema multimedia)

922-1. Conjunto de instrumentos

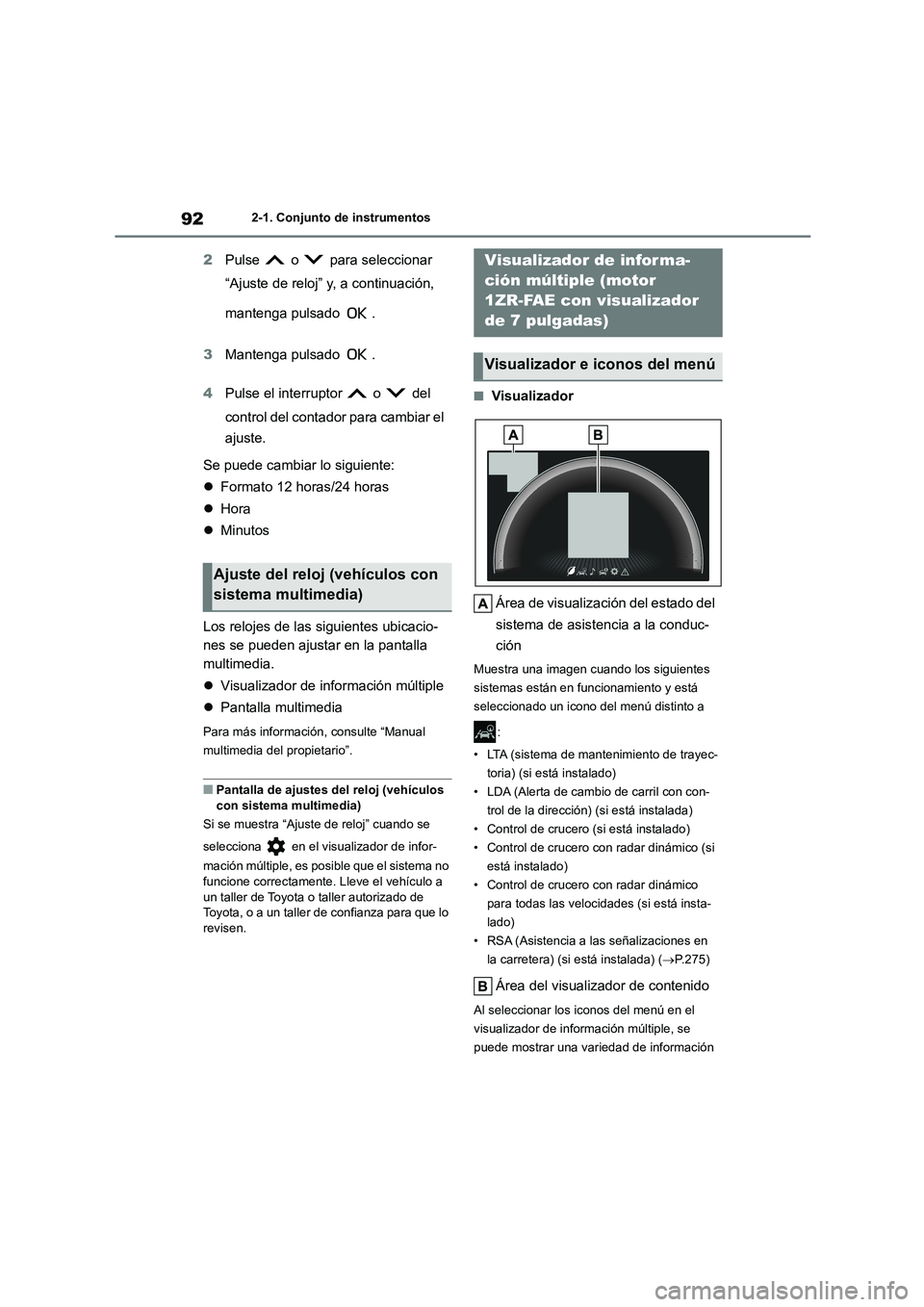

2Pulse o para seleccionar
“Ajuste de reloj” y, a continuación,
mantenga pulsado .
3 Mantenga pulsado .
4 Pulse el interruptor o del
control del contador para cambiar el
ajuste.
Se puede cambiar lo siguiente:
 Formato 12 horas/24 horas
 Hora
 Minutos
Los relojes de las siguientes ubicacio-
nes se pueden ajustar en la pantalla
multimedia.
 Visualizador de información múltiple
 Pantalla multimedia
Para más información, consulte “Manual
multimedia del propietario”.
■Pantalla de ajustes del reloj (vehículos con sistema multimedia)
Si se muestra “Ajuste de reloj” cuando se
selecciona en el visualizador de infor-
mación múltiple, es posible que el sistema no
funcione correctamente. Lleve el vehículo a
un taller de Toyota o taller autorizado de Toyota, o a un taller de confianza para que lo
revisen.
■Visualizador
Área de visualización del estado del
sistema de asistencia a la conduc-
ción
Muestra una imagen cuando los siguientes
sistemas están en funcionamiento y está
seleccionado un icono del menú distinto a
:
• LTA (sistema de mantenimiento de trayec-
toria) (si está instalado)
• LDA (Alerta de cambio de carril con con-
trol de la dirección) (si está instalada)
• Control de crucero (si está instalado)
• Control de crucero con radar dinámico (si
está instalado)
• Control de crucero con radar dinámico
para todas las velocidades (si está insta-
lado)
• RSA (Asistencia a las señalizaciones en
la carretera) (si está instalada) ( P.275)
Área del visualizador de contenido
Al seleccionar los iconos del menú en el
visualizador de información múltiple, se
puede mostrar una variedad de información
Ajuste del reloj (vehículos con
sistema multimedia)
Visualizador de infor ma-
ción múltiple (motor
1ZR-FAE con visualizador
de 7 pulgadas)
Visualizador e iconos del menú

93
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores

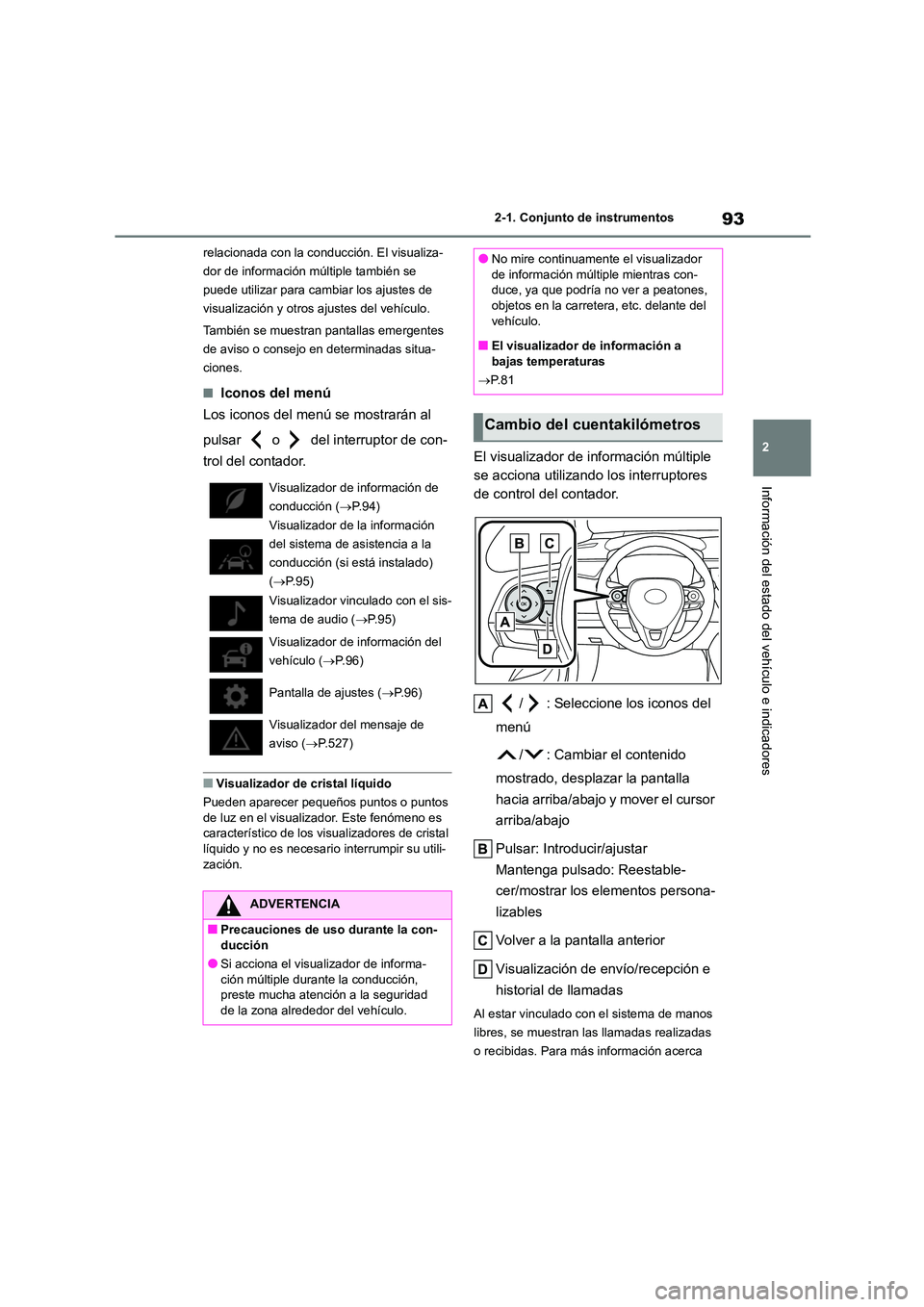

relacionada con la conduc ción. El visualiza-
dor de información múltiple también se
puede utilizar para cambiar los ajustes de
visualización y otros ajustes del vehículo.
También se muestran pantallas emergentes
de aviso o consejo en determinadas situa-
ciones.
■Iconos del menú
Los iconos del menú se mostrarán al
pulsar o del interruptor de con-
trol del contador.
■Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos
de luz en el visualizador. Este fenómeno es
característico de los visualizadores de cristal líquido y no es necesario interrumpir su utili-
zación.
El visualizador de información múltiple
se acciona utilizando los interruptores
de control del contador.
/ : Seleccione los iconos del
menú
/ : Cambiar el contenido
mostrado, desplazar la pantalla
hacia arriba/abajo y mover el cursor
arriba/abajo
Pulsar: Introducir/ajustar
Mantenga pulsado: Reestable-
cer/mostrar los elementos persona-
lizables
Volver a la pantalla anterior
Visualización de envío/recepción e
historial de llamadas
Al estar vinculado con el sistema de manos
libres, se muestran las llamadas realizadas
o recibidas. Para más información acerca
Visualizador de información de
conducción ( P.94)
Visualizador de la información
del sistema de asistencia a la
conducción (si está instalado)
( P.95)
Visualizador vinculado con el sis-
tema de audio ( P. 9 5 )
Visualizador de información del
vehículo ( P.96)
Pantalla de ajustes ( P.96)
Visualizador del mensaje de
aviso ( P.527)
ADVERTENCIA
■Precauciones de uso durante la con- ducción
●Si acciona el vis ualizador de informa-
ción múltiple durante la conducción,
preste mucha atención a la seguridad de la zona alrededor del vehículo.
●No mire continuamente el visualizador
de información múltiple mientras con-
duce, ya que podría no ver a peatones, objetos en la carretera, etc. delante del
vehículo.
■El visualizador de información a bajas temperaturas
 P. 8 1
Cambio del cuentakilómetros

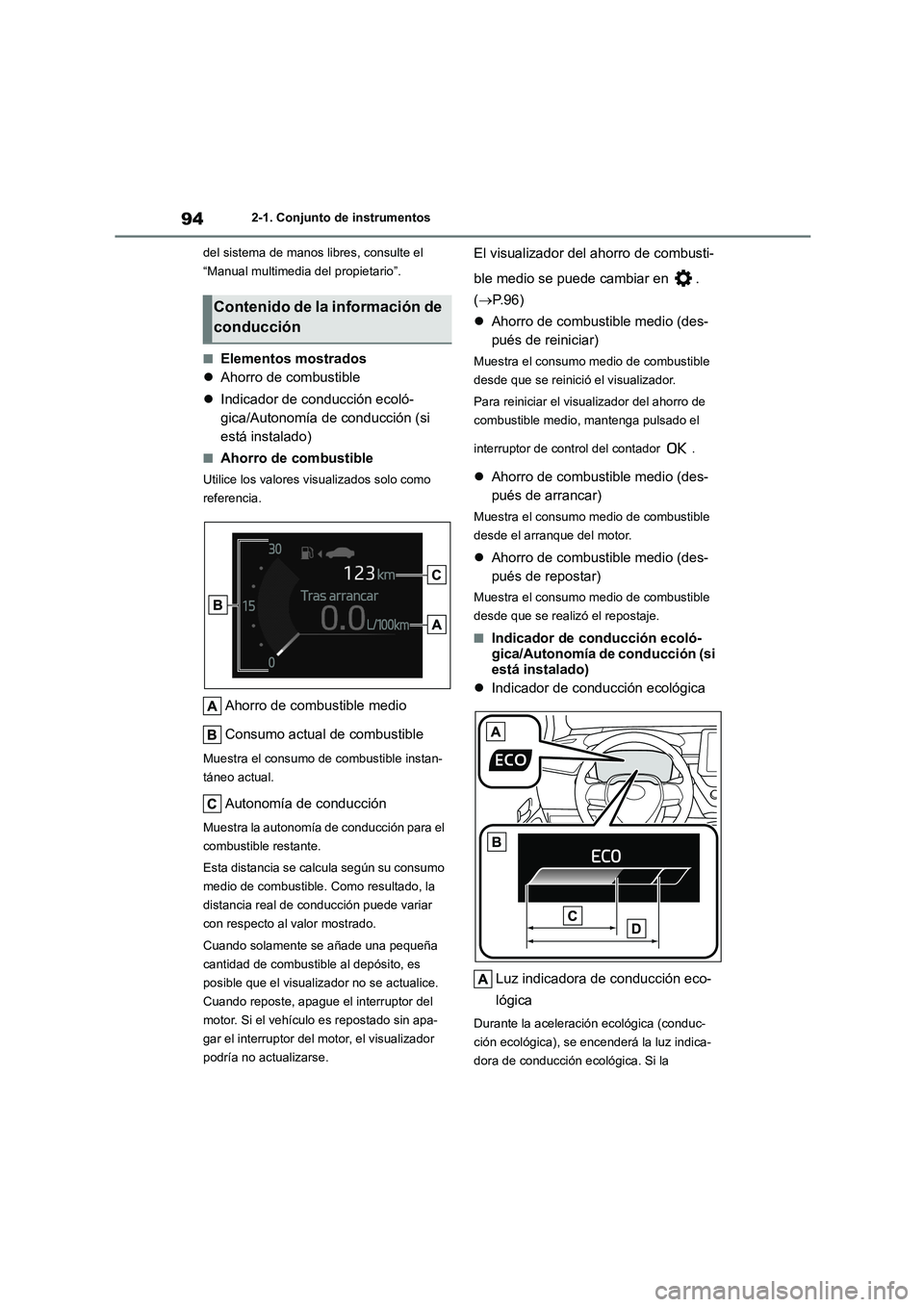

942-1. Conjunto de instrumentos
del sistema de manos libres, consulte el
“Manual multimedia del propietario”.
■Elementos mostrados
 Ahorro de combustible
 Indicador de conducción ecoló-
gica/Autonomía de conducción (si
está instalado)
■Ahorro de combustible
Utilice los valores visualizados solo como
referencia.
Ahorro de combustible medio
Consumo actual de combustible
Muestra el consumo de combustible instan-
táneo actual.
Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante.
Esta distancia se calc ula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualiz ador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador
podría no actualizarse.
El visualizador del ahorro de combusti-
ble medio se puede cambiar en .
( P. 9 6 )
 Ahorro de combustible medio (des-
pués de reiniciar)
Muestra el consumo medio de combustible
desde que se reinició el visualizador.
Para reiniciar el visualizador del ahorro de
combustible medio, mantenga pulsado el
interruptor de control del contador .
 Ahorro de combustible medio (des-
pués de arrancar)
Muestra el consumo medio de combustible
desde el arranque del motor.
 Ahorro de combustible medio (des-
pués de repostar)
Muestra el consumo medio de combustible
desde que se realizó el repostaje.
■Indicador de conducción ecoló-
gica/Autonomía de conducción (si
está instalado)
 Indicador de conducción ecológica
Luz indicadora de conducción eco-
lógica
Durante la aceleración ecológica (conduc-
ción ecológica), se encenderá la luz indica-
dora de conducción ecológica. Si la
Contenido de la información de
conducción

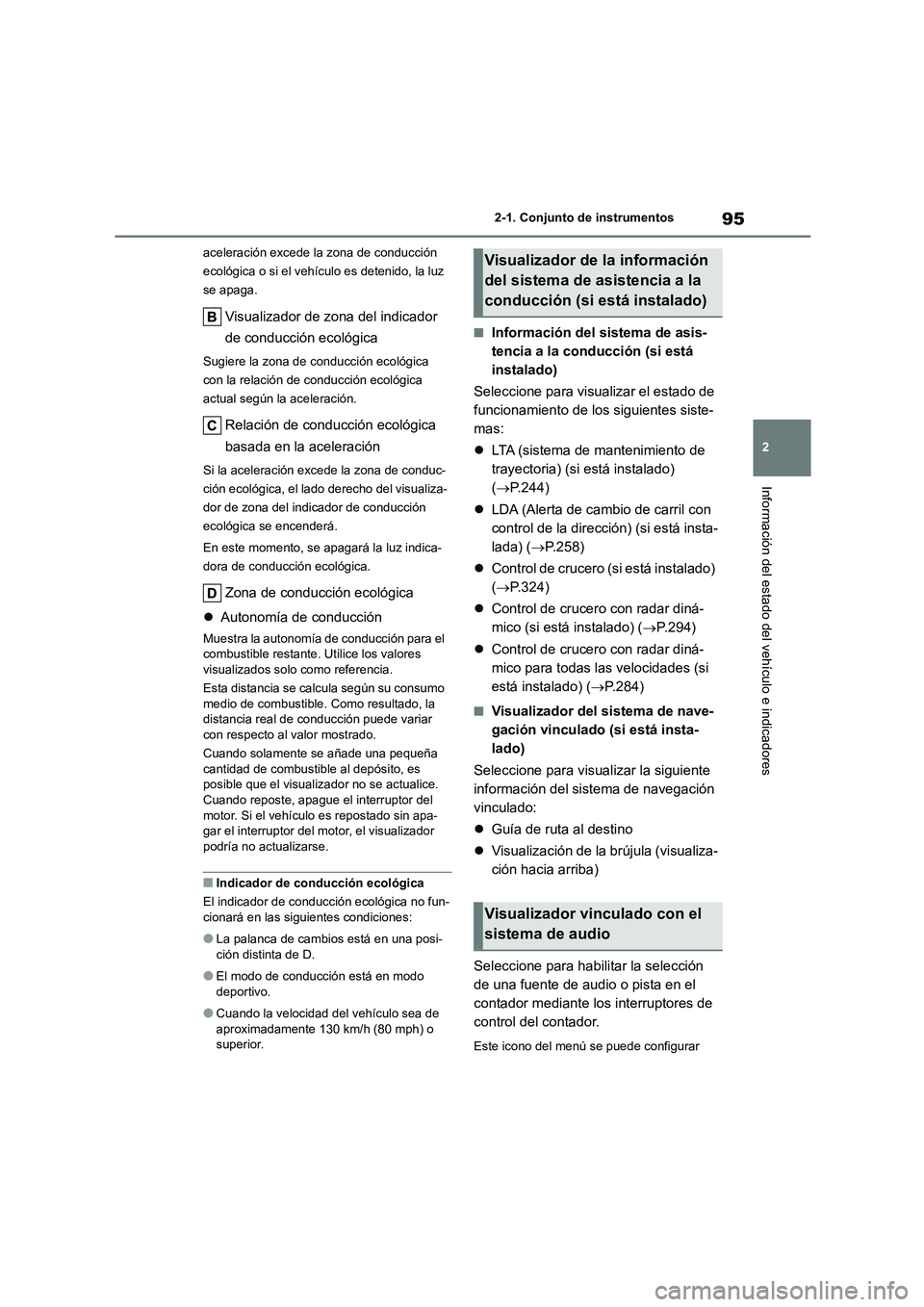

95
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
aceleración excede la zona de conducción
ecológica o si el vehículo es detenido, la luz
se apaga.
Visualizador de zona del indicador
de conducción ecológica
Sugiere la zona de conducción ecológica
con la relación de conducción ecológica
actual según la aceleración.
Relación de conducción ecológica
basada en la aceleración
Si la aceleración excede la zona de conduc-
ción ecológica, el lado derecho del visualiza-
dor de zona del indi cador de conducción
ecológica se encenderá.
En este momento, se apagará la luz indica-
dora de conducción ecológica.
Zona de conducción ecológica
 Autonomía de conducción
Muestra la autonomía de conducción para el combustible restante. Utilice los valores
visualizados solo como referencia.
Esta distancia se calc ula según su consumo
medio de combustible. Como resultado, la distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es posible que el visualiz ador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa- gar el interruptor del motor, el visualizador
podría no actualizarse.
■Indicador de conducción ecológica
El indicador de conduc ción ecológica no fun- cionará en las siguientes condiciones:
●La palanca de cambios está en una posi-ción distinta de D.
●El modo de conducción está en modo deportivo.
●Cuando la velocidad del vehículo sea de aproximadamente 130 km/h (80 mph) o
superior.
■Información del sistema de asis-
tencia a la conducción (si está
instalado)
Seleccione para visualizar el estado de
funcionamiento de los siguientes siste-
mas:
 LTA (sistema de mantenimiento de
trayectoria) (si está instalado)
( P.244)
 LDA (Alerta de cambio de carril con
control de la direcci ón) (si está insta-
lada) ( P.258)
 Control de crucero (si está instalado)
( P.324)
 Control de crucero con radar diná-
mico (si está instalado) ( P.294)
 Control de crucero con radar diná-
mico para todas las velocidades (si
está instalado) ( P.284)
■Visualizador del sistema de nave-
gación vinculado (si está insta-
lado)
Seleccione para visualizar la siguiente
información del sistema de navegación
vinculado:
 Guía de ruta al destino
 Visualización de la brújula (visualiza-
ción hacia arriba)
Seleccione para habilitar la selección
de una fuente de audio o pista en el
contador mediante los interruptores de
control del contador.
Este icono del menú se puede configurar
Visualizador de la información
del sistema de asistencia a la
conducción (si está instalado)
Visualizador vinculado con el
sistema de audio

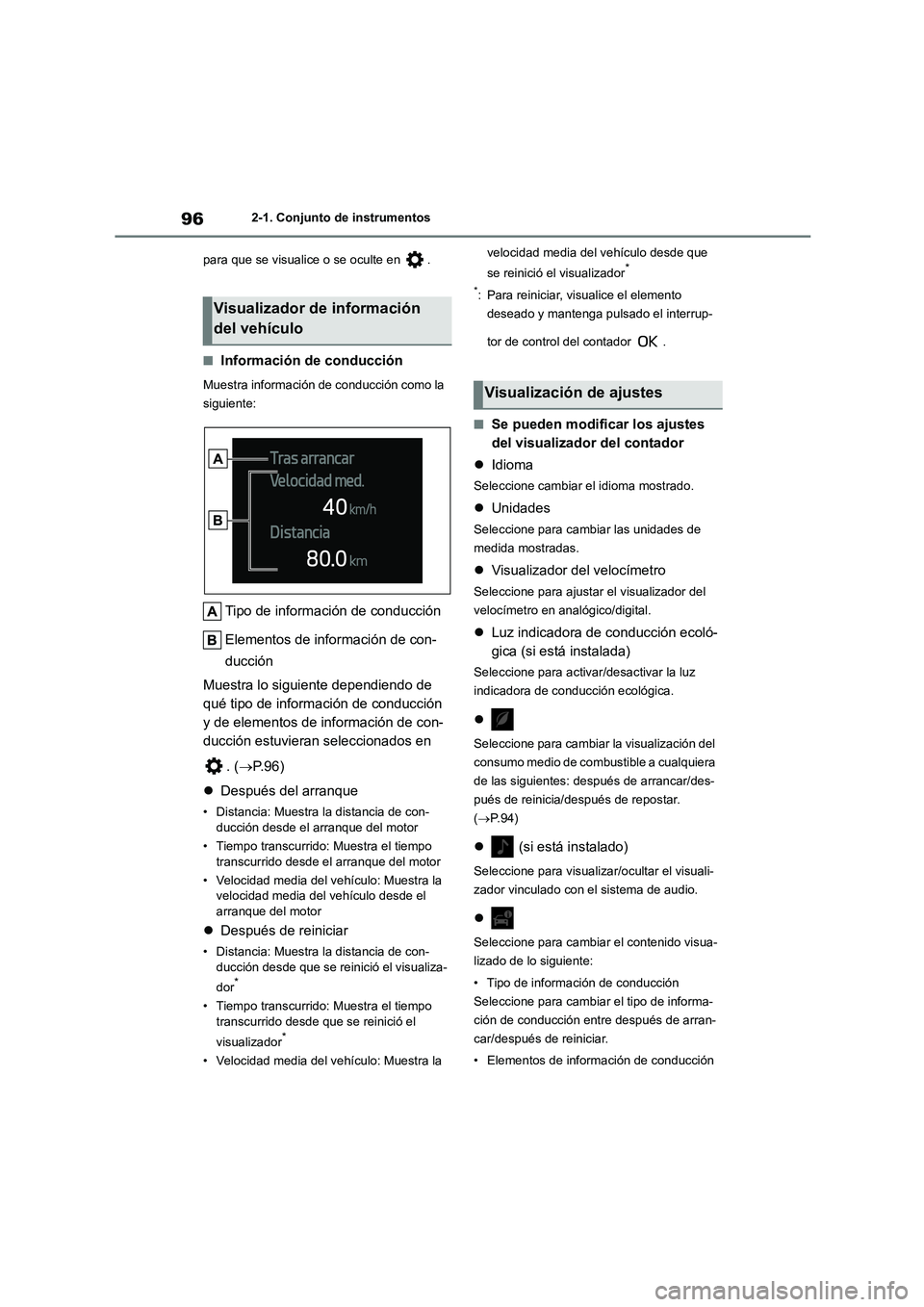

962-1. Conjunto de instrumentos
para que se visualice o se oculte en .
■Información de conducción
Muestra información de conducción como la
siguiente:
Tipo de información de conducción
Elementos de información de con-
ducción
Muestra lo siguiente dependiendo de
qué tipo de información de conducción
y de elementos de información de con-
ducción estuvieran seleccionados en
. ( P.96)
 Después del arranque
• Distancia: Muestra la distancia de con- ducción desde el arranque del motor
• Tiempo transcurrido: Muestra el tiempo
transcurrido desde el arranque del motor
• Velocidad media del vehículo: Muestra la
velocidad media del vehículo desde el arranque del motor
 Después de reiniciar
• Distancia: Muestra la distancia de con- ducción desde que se reinició el visualiza-
dor*
• Tiempo transcurrido: Muestra el tiempo
transcurrido desde que se reinició el
visualizador*
• Velocidad media del vehículo: Muestra la
velocidad media del vehículo desde que
se reinició el visualizador*
*: Para reiniciar, visualice el elemento
deseado y mantenga pulsado el interrup-
tor de control del contador .
■Se pueden modificar los ajustes
del visualizador del contador
 Idioma
Seleccione cambiar el idioma mostrado.
Unidades
Seleccione para cambiar las unidades de
medida mostradas.
 Visualizador del velocímetro
Seleccione para ajustar el visualizador del
velocímetro en analógico/digital.
 Luz indicadora de conducción ecoló-
gica (si está instalada)
Seleccione para activar/desactivar la luz
indicadora de conduc ción ecológica.

Seleccione para cambiar la visualización del
consumo medio de com bustible a cualquiera
de las siguientes: después de arrancar/des-
pués de reinicia/después de repostar.
( P. 9 4 )
 (si está instalado)
Seleccione para visualizar/ocultar el visuali-
zador vinculado con el sistema de audio.

Seleccione para cambiar el contenido visua-
lizado de lo siguiente:
• Tipo de información de conducción
Seleccione para cambiar el tipo de informa-
ción de conducción entre después de arran-
car/después de reiniciar.
• Elementos de información de conducción
Visualizador de información
del vehículo
Visualización de ajustes

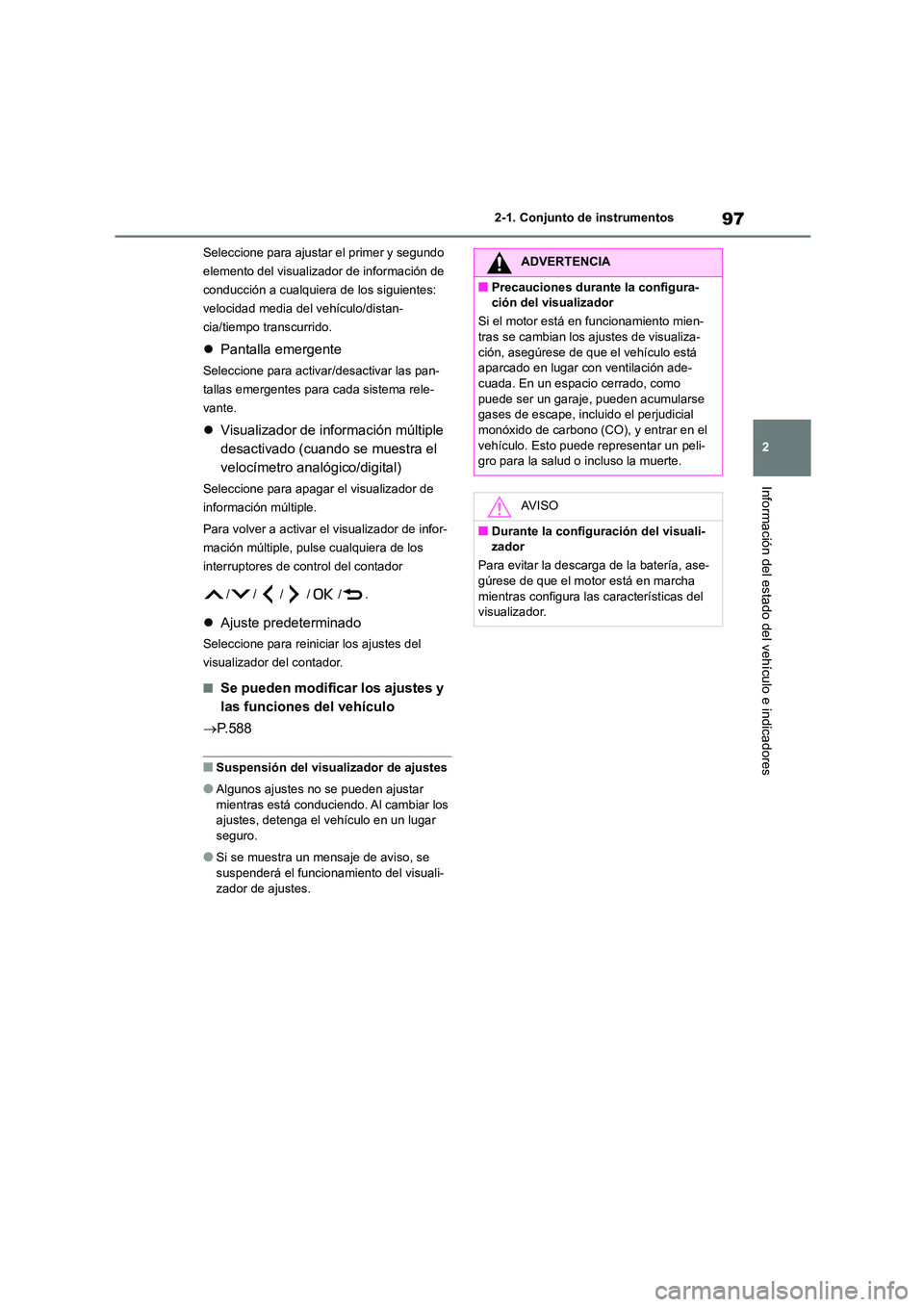

97
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
Seleccione para ajustar el primer y segundo
elemento del visualizador de información de
conducción a cualquiera de los siguientes:
velocidad media del vehículo/distan-
cia/tiempo transcurrido.
 Pantalla emergente
Seleccione para activar/desactivar las pan-
tallas emergentes para cada sistema rele-
vante.
 Visualizador de información múltiple
desactivado (cuando se muestra el
velocímetro analógico/digital)
Seleccione para apagar el visualizador de
información múltiple.
Para volver a activar el visualizador de infor-
mación múltiple, pulse cualquiera de los
interruptores de control del contador
//// /.
 Ajuste predeterminado
Seleccione para reiniciar los ajustes del
visualizador del contador.
■Se pueden modificar los ajustes y
las funciones del vehículo
 P.588
■Suspensión del visualizador de ajustes
●Algunos ajustes no se pueden ajustar
mientras está conduciendo. Al cambiar los
ajustes, detenga el vehículo en un lugar seguro.
●Si se muestra un mensaje de aviso, se suspenderá el funcionamiento del visuali-
zador de ajustes.
ADVERTENCIA
■Precauciones durante la configura-
ción del visualizador
Si el motor está en funcionamiento mien-
tras se cambian los ajustes de visualiza- ción, asegúrese de que el vehículo está
aparcado en lugar con ventilación ade-
cuada. En un espacio cerrado, como puede ser un garaje, pueden acumularse
gases de escape, incluido el perjudicial
monóxido de carbono (CO), y entrar en el vehículo. Esto puede representar un peli-
gro para la salud o incluso la muerte.
AV I S O
■Durante la configuración del visuali-
zador
Para evitar la descarga de la batería, ase- gúrese de que el motor está en marcha
mientras configura las características del
visualizador.

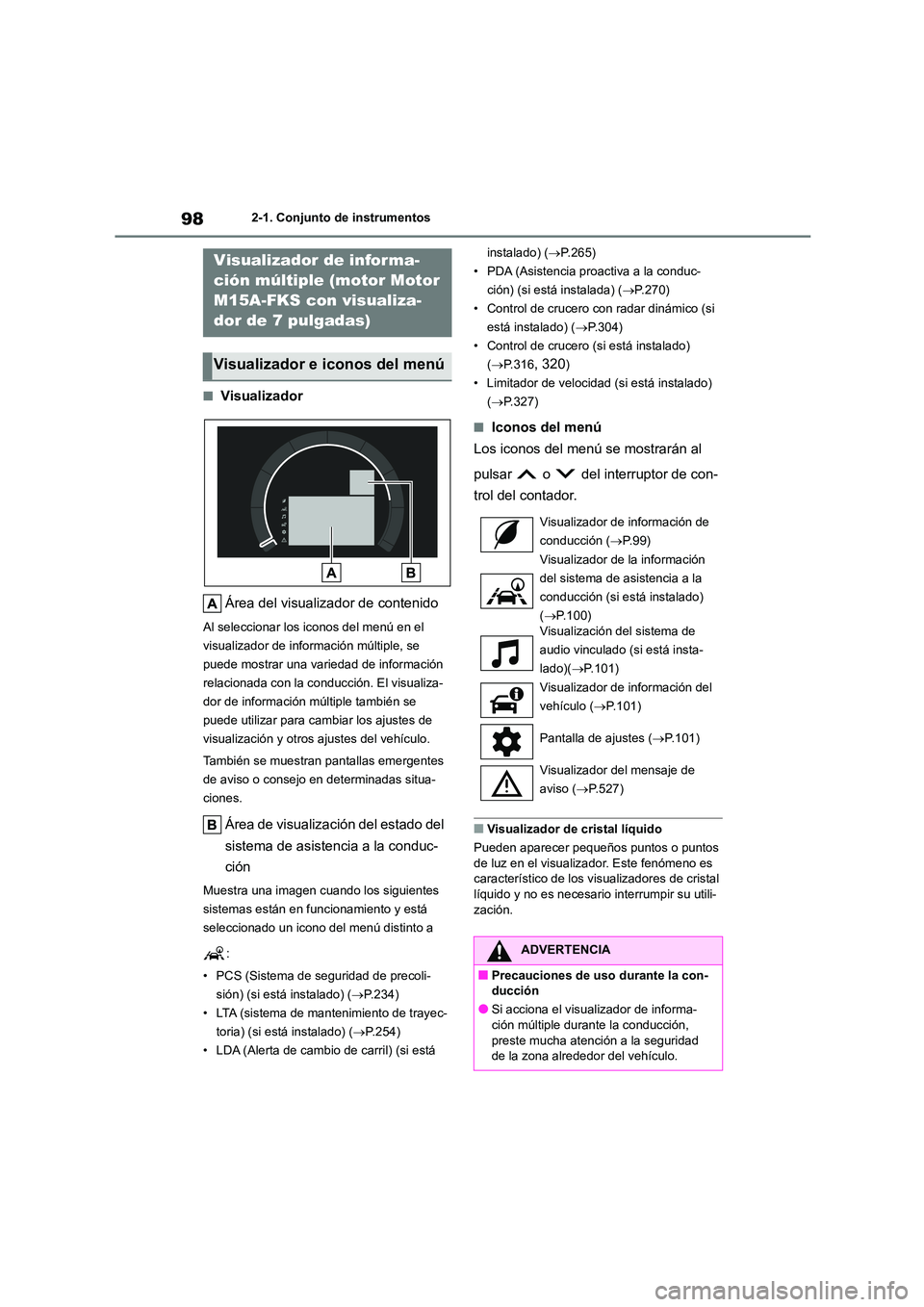

982-1. Conjunto de instrumentos
■Visualizador
Área del visualizador de contenido
Al seleccionar los iconos del menú en el
visualizador de información múltiple, se
puede mostrar una variedad de información
relacionada con la conduc ción. El visualiza-
dor de información múltiple también se
puede utilizar para cambiar los ajustes de
visualización y otros ajustes del vehículo.
También se muestran pantallas emergentes
de aviso o consejo en determinadas situa-
ciones.
Área de visualización del estado del
sistema de asistencia a la conduc-
ción
Muestra una imagen cuando los siguientes
sistemas están en funcionamiento y está
seleccionado un icono del menú distinto a
:
• PCS (Sistema de seguridad de precoli-
sión) (si está instalado) ( P.234)
• LTA (sistema de mantenimiento de trayec-
toria) (si está instalado) ( P.254)
• LDA (Alerta de cambio de carril) (si está
instalado) ( P.265)
• PDA (Asistencia proactiva a la conduc-
ción) (si está instalada) ( P.270)
• Control de crucero con radar dinámico (si
está instalado) ( P.304)
• Control de crucero (si está instalado)
( P. 3 1 6, 320)
• Limitador de velocidad (si está instalado)
( P.327)
■Iconos del menú
Los iconos del menú se mostrarán al
pulsar o del interruptor de con-
trol del contador.
■Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos
de luz en el visualizador. Este fenómeno es característico de los visualizadores de cristal
líquido y no es necesario interrumpir su utili-
zación.
Visualizador de informa-
ción múltiple (motor Motor
M15A-FKS con visualiza-
dor de 7 pulgadas)
Visualizador e iconos del menú
Visualizador de información de
conducción ( P.99)
Visualizador de la información
del sistema de asistencia a la
conducción (si está instalado)
( P.100) Visualización del sistema de
audio vinculado (si está insta-
lado)( P.101)
Visualizador de información del
vehículo ( P.101)
Pantalla de ajustes ( P.101)
Visualizador del mensaje de
aviso ( P.527)
ADVERTENCIA
■Precauciones de uso durante la con- ducción
●Si acciona el visualizador de informa-
ción múltiple durante la conducción,
preste mucha atención a la seguridad de la zona alrededor del vehículo.
