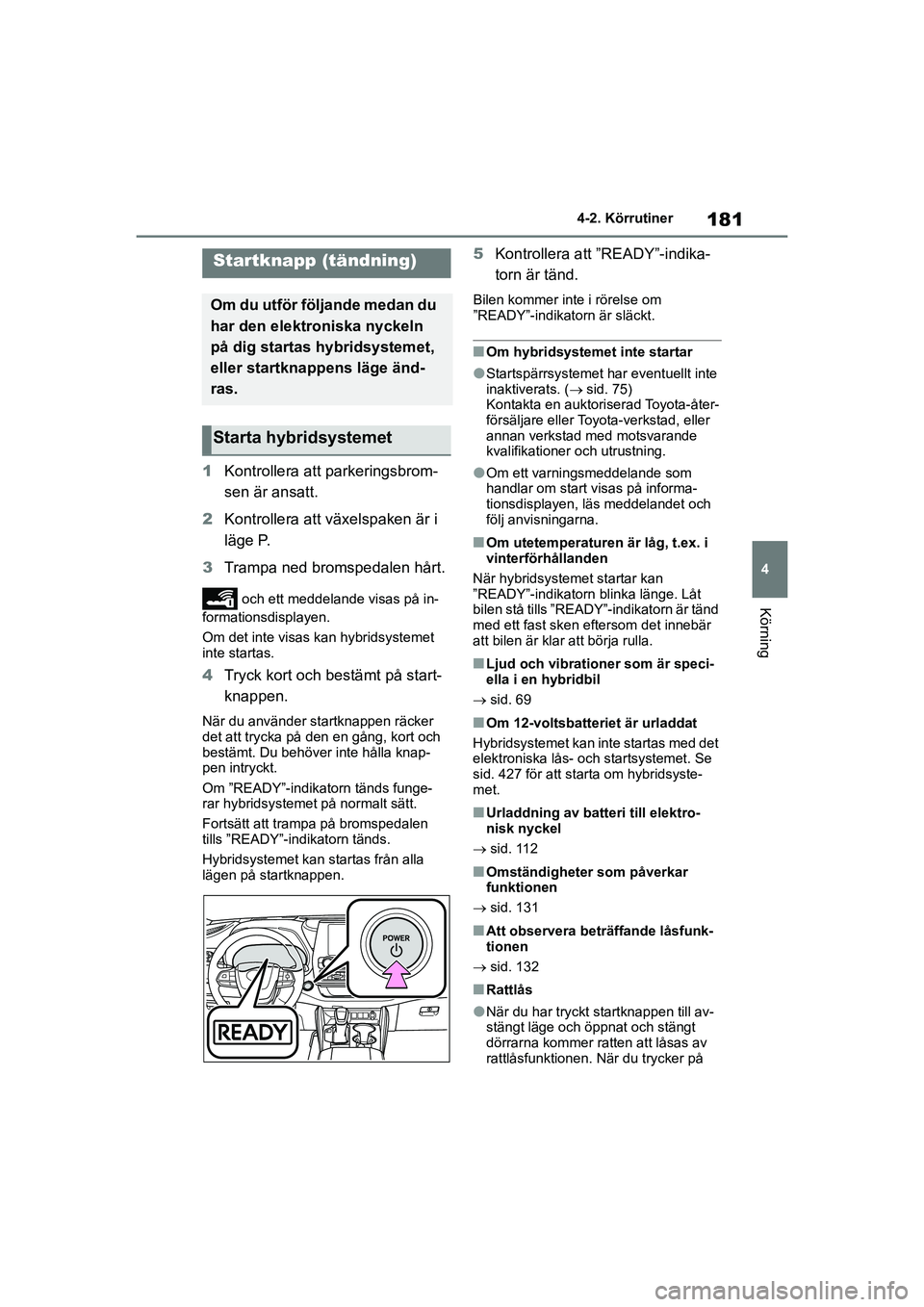

TOYOTA HIGHLANDER 2020 Bruksanvisningar (in Swedish)

181
4
4-2. Körrutiner
Körning
HIGHLANDER HV_EE_OM48G42SE
4-2.Körrutiner
1
Kontrollera att parkeringsbrom-
sen är ansatt.
2 Kontrollera att växelspaken är i
läge P.
3 Trampa ned bromspedalen hårt.
och ett meddelande visas på in-
formationsdisplayen.
Om det inte visas kan hybridsystemet
inte startas.
4 Tryck kort och bestämt på start-
knappen.
När du använder startknappen räcker
det att trycka på den en gång, kort och
bestämt. Du behöver inte hålla knap-
pen intryckt.
Om ”READY”-indikatorn tänds funge-
rar hybridsystemet på normalt sätt.
Fortsätt att trampa på bromspedalen
tills ”READY”-indikatorn tänds.
Hybridsystemet kan startas från alla
lägen på startknappen.
5 Kontrollera att ”READY”-indika-
torn är tänd.
Bilen kommer inte i rörelse om
”READY”-indikatorn är släckt.
nOm hybridsystemet inte startar
lStartspärrsystemet ha r eventuellt inte
inaktiverats. ( sid. 75)
Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
lOm ett varningsmeddelande som
handlar om start visas på informa-
tionsdisplayen, läs meddelandet och
följ anvisningarna.
nOm utetemperaturen är låg, t.ex. i
vinterförhållanden
När hybridsystemet startar kan
”READY”-indikatorn blinka länge. Låt
bilen stå tills ”READY”-indikatorn är tänd
med ett fast sken eftersom det innebär
att bilen är klar att börja rulla.
nLjud och vibrationer som är speci-
ella i en hybridbil
 sid. 69
nOm 12-voltsbatteriet är urladdat
Hybridsystemet kan in te startas med det
elektroniska lås- och startsystemet. Se
sid. 427 för att starta om hybridsyste-
met.
nUrladdning av batteri till elektro-
nisk nyckel
 sid. 112
nOmständigheter som påverkar
funktionen
 sid. 131
nAtt observera betr äffande låsfunk-
tionen
 sid. 132
nRattlås
lNär du har tryckt startknappen till av-
stängt läge och öppnat och stängt
dörrarna kommer ratten att låsas av
rattlåsfunktionen. När du trycker på
Startknapp (tändning)
Om du utför följande medan du
har den elektroniska nyckeln
på dig startas hybridsystemet,
eller startknappens läge änd-
ras.
Starta hybridsystemet
OM48G42SE.book Page 181 Frid ay, November 27, 2020 1:43 PM

1824-2. Körrutiner
HIGHLANDER HV_EE_OM48G42SE startknappen igen inaktiveras rattlåset
automatiskt.
lOm rattlåset inte kan lossas visas
”Push POWER Switch while Turning
the Steering Wheel in Either Direction”
(Tryck på startknappen medan du vri-
der ratten i någon riktning) på informa-
tionsdisplayen.
Kontrollera att växelspaken är i läge P.
Tryck på startknappen kort och be-
stämt medan du vrider ratten åt vän-
ster och höger.
lFör att undvika att mo
torn till rattlåset
överhettas kan motorn stängas av till-
fälligt om hybridsyst emet slås på och
stängs av upprepade gånger på kort
tid. I så fall bör du avstå från att an-
vända hybridsystemet. Rattlåsets
motor börjar fungera igen efter cirka
10 sekunder.
nOm ”READY”-indikatorn inte tänds
Om ”READY”-indikatorn inte tänds även
efter att korrekt startmetod har använts
för att starta bilen ska du omedelbart
kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning.
nOm hybridsystemet inte fungerar
 sid. 74
nElektronisk nyckel, batteri
 sid. 375
nStartknappens funktion
lOm startknappen inte trycks in kort
och stadigt kommer dess läge eventu-
ellt inte att ändras och hybridsystemet
startas kanske inte.
lOm försök görs att starta om hybrid-
systemet omedelbart efter att det har stängts av med startknappen kommer
det eventuellt inte att starta i vissa fall.
Vänta några sekunder med att starta
hybridsystemet igen efter att det
stängts av med startknappen.
nSpecialanpassningar
Om det elektroniska lås- och startsyste-
met har inaktiverats vid en specialinställ-
ning, se sid. 425.
VARNING
nVid start av hybridsystemet
Sitt alltid i förarsätet när du startar hy-
bridsystemet. Trampa under inga om-
ständigheter på gaspedalen medan
hybridsystemet startas.
Det kan orsaka en olycka som kan
leda till svåra eller livshotande skador.
nSäkerhetsåtgärder under körning
Om en störning uppstår i hybridsyste-
met medan bilen är i rörelse ska dör-
rarna inte låsas eller öppnas förrän
bilen står helt stilla på en säker plats.
Aktivering av rattlåset i denna situa-
tion kan leda till en olycka med svåra
eller livshotande skador som följd.
OBSERVERA
nVid start av hybridsystemet
Om hybridsystemet är svårstartat
eller om det ofta stannar bör du ome-
delbart låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvaran-
de kvalifikationer och utrustning
kontrollera bilen.
nSymptom som tyder på en funk-
tionsstörning i startknappen
Om startknappen verkar fungera an-
norlunda än vanligt, till exempel att
den fastnar något, kan det bero på en
funktionsstörning. Kontakta omedel-
bart en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
OM48G42SE.book Page 182 Frid ay, November 27, 2020 1:43 PM

183
4
4-2. Körrutiner
Körning
HIGHLANDER HV_EE_OM48G42SE
1
Stanna bilen helt.
2 Ansätt parkeringsbromsen
( sid. 190), och för växelspa-
ken till P.
Kontrollera att kontrollampan till parke-
ringsbromsen är tänd.
3 Tryck på startknappen.
Hybridsystemet stannar och instrumen-
ten slocknar.
4Släpp upp bromspedalen och
kontrollera att ”RADIOLÄGE”
eller ”TÄNDN.PÅ” inte visas på
informationsdisplayen. Du kan växla läge genom att trycka
på startknappen utan att trampa ned
bromspedalen. (Läget ändras varje
gång du trycker på
startknappen.)
1 OFF
*
Varningsblinkers kan användas.
2Radioläge
Vissa elektriska tillbehör kan användas,
t.ex. ljudsystemet.
”RADIOLÄGE” visas på informations-
displayen.
3 Tändningsläge
Samtliga elektriska tillbehör kan använ-
das.
”TÄNDN PÅ” visas på informationsdis-
playen.
*: Om växelspaken är i annat läge än P
när hybridsystemet stängs av med
startknappen försätts systemet i ra-
dioläge, systemet stängs inte av.
Stänga av hybridsystemet
VARNING
nStanna hybridsystemet i en nöd-
situation
lOm du behöver stänga av hybrid-
systemet i en nödsituation under
körning ska du trycka på startknap-
pen och hålla den intryckt i minst 2
sekunder, eller trycka på den
snabbt minst 3 gånger i följd.
( sid. 390)
Rör dock aldrig startknappen under
färd annat än i en nödsituation. Om
hybridsystemet stängs av under
körning försvinner inte kontrollen
över styrning eller bromsar, men
servofunktionen till styrningen går
emellertid förlorad. Det blir svårare
att styra smidigt, så du bör köra till
sidan av vägen och stanna bilen så
snart det kan göras på säkert sätt.
lOm startknappen används medan
bilen är i rörelse visas ett varnings-
meddelande på informationsdis-
playen och en summerton hörs.
lFör att starta om hybridsystemet
efter att bilen har stannat i en nödsi-
tuation, för växelspaken till N och
tryck sedan in startknappen.
Ändra lägen på
startknappen
OM48G42SE.book Page 183 Frid ay, November 27, 2020 1:43 PM

1844-2. Körrutiner
HIGHLANDER HV_EE_OM48G42SE
nFunktion för automatisk avstäng-
ning
Om bilen lämnas i radioläge i mer än 20
minuter, eller i tändningsläge (systemet
är inte igång) i mer än en timme med
växelspaken i P stän gs hybridsystemet
automatiskt av. Denna funktion kan dock
inte helt förhindra att 12-voltsbatteriet
laddas ur. Lämna inte bilen med start-
knappen i radioläge eller tändningsläge
under längre perioder när inte hybrid-
systemet är igång.
Om hybridsystemet stängs av med
växelspaken i annat läge än P för-
sätts startknappen i läge ACC, den
stängs inte av. Gör följande för att
stänga av:
1 Kontrollera att parkeringsbrom-
sen är ansatt.
2 För växelspaken till P.
3 Kontrollera att ”RADIOLÄGE”
visas på informationsdisplayen,
tryck därefter en gång, kort och
hårt, på startknappen. 4
Kontrollera att ”RADIOLÄGE”
och ”TÄNDN.PÅ” på informa-
tionsdisplayen är släckta.
OBSERVERA
nUndvik att 12-voltsbatteriet lad-
das ur
lLåt inte startknappen vara kvar i ra-
dioläge eller tändningsläge under
längre tid utan att hybridsystemet är
igång.
lOm ”RADIOLÄGE” eller ”TÄNDN
PÅ” visas på informationsdisplayen
är startknappen inte i avstängt läge.
Lämna bilen när du har tryckt start-
knappen till avstängt läge.
När hybridsystemet stängs
av med växelspaken i annat
läge än P
OBSERVERA
nUndvik att 12-voltsbatteriet lad-
das ur
Stäng inte av hybridsystemet med
växelspaken i annat läge än P. Om
hybridsystemet stängs av med väx-
elspaken i ett annat läge stängs start-
knappen inte av utan försätts i läge
radioläge. Om bilen lämnas med
startknappen i radioläge kan 12-volts-
batteriet laddas ur.
OM48G42SE.book Page 184 Frid ay, November 27, 2020 1:43 PM

185
4
4-2. Körrutiner
Körning
HIGHLANDER HV_EE_OM48G42SE
Stänga av/sätta på körläge EV
Kontrollampan för körläge EV tänds när
bilen är i EV-läge. Tryck på knappen
när du vill återgå från körläget EV till
normalt körläge (använda bensinmo-
torn och elmotorn).
nFörhållanden när körläget EV inte
kan användas
Det går eventuellt inte att starta körläget
EV i följande situationer. Om körläge EV
inte kan startas hör s en summerton och
ett meddelande visas på informations-
displayen.
lTemperaturen i hybridsystemet är
hög.
Bilen har stått i solen, körts i uppförs-
backe, körts med hög fart etc.
lTemperaturen i hybridsystemet är låg.
Bilen har stått där temperaturen har
varit lägre än cirka 0 °C under en
längre tid etc.
lBensinmotorn värmer upp.
lHybridbatteriet har låg laddning.
Batteriets laddningsnivå som visas i
energimonitorn är låg. ( sid. 102)
lBilens hastighet är hög.
lGaspedalen är hårt nedtrampad, eller
bilen står i en backe, etc.
lVindruteavfrostaren är påslagen.
nÄndra till körläge EV när bensinmo-
torn är kall
Om hybridsystemet startas när bensin-
motorn är kall starta r bensinmotorn au-
tomatiskt efter en kort stund för att
värma upp. I detta fall kan du inte växla
till körläge EV.
När hybridsystemet har startats och
”READY”-indikatorn har tänts, tryck på
knappen till körläge EV innan bensinmo-
torn börjar växla till körläge EV.
nAutomatisk avstängning av körläge
EV
Under körning i körläge EV kan bensin-
motorn starta automatiskt i följande situ-
ationer. När körläget EV stängs av hörs
en summerton, kontrollampan till körlä-
get EV slocknar efter att ha blinkat och
ett meddelande visas på informations-
displayen.
lHybridbatteriet håller på att urladdas.
Batteriets laddningsnivå som visas i
energimonitorn är låg. ( sid. 102)
lBilens hastighet är hög.
lGaspedalen är hårt nedtrampad, eller
bilen står i en backe, etc.
nMöjlig körsträcka vid körning i EV-
läge
Den möjliga körsträckan i körläge EV
varierar från några hundra meter till
Körläge EV
I körläge EV tillför hybridbatte-
riet elektrisk kraft och endast
elmotorn driver bilen.
Detta läge kan med fördel an-
vändas vid körning i bostads-
områden tidigt på morgonen
eller sent på kvällen, eller i in-
omhusgarage, så att du inte
behöver oroa dig för buller
eller avgasutsläpp.
När det akustiska fordonsvar-
ningssystemet är aktivt kan
dock ljud uppstå från bilen.
Användaranvisningar
OM48G42SE.book Page 185 Frid ay, November 27, 2020 1:43 PM

1864-2. Körrutiner
HIGHLANDER HV_EE_OM48G42SE cirka 1 km. Beroende på bilens förutsätt-
ningar finns dock situationer när körlä-
get EV inte kan användas.
(Den möjliga körsträckan beror på hy-
bridbatteriets laddningsnivå och rådan-
de körförhållanden.)
nBränsleekonomi
Hybridsystemet är konstruerat att uppnå
bästa möjliga bränsleekonomi under
normal körning (med bensinmotor och
elmotor). Onödig körning i EV-läge kan
försämra bränsleekonomin.
nOm ”EV Mode Unavailable” (EV-
läge ej tillgängligt) visas på infor-
mationsdisplayen
Körläge EV inte är tillgängligt Orsaken
till att körläge EV inte är tillgängligt (bilen
går på tomgång, batteriet har låg ladd-
ning, körhastigheten överskrider hastig-
hetsområdet för körläge EV, gaspedalen
är nedtrampad för långt) visas eventu-
ellt. Använd körläge EV när det blir till-
gängligt.
nOm ”EV Mode Deactivated” (EV-
läge inaktiverat) visas på informa-
tionsdisplayen
Körläget EV har stängts av automatiskt.
Orsaken till att körläge EV inte är till-
gängligt (batteriet har låg laddning, kör-
hastigheten överskrider hastighetsområ-
det för körläge EV, gaspedalen är ned-
trampad för långt) visas eventuellt. Kör
bilen en stund innan du försöker slå på
körläge EV igen.*1: För växelspaken till D för normal kör- ning för att förbättra bränsleförbruk-
ningen och minska bullret.
*2: Du kan kontrollera accelerationskraf-ten och motorbromsningskraften om
du väljer växelområden i S-läge.
nVid körning med aktiv farthållare
från 0 km/tim aktiverad
Även om du växlar körläge till sportläge
med avsikt att använda motorbromsning
kommer motorbromsen inte att aktiveras
eftersom den aktiva farthållaren från
0 km/tim inte kopplas ur.
nUndvik plötslig st art (Kör/start-kon-
troll)
 sid. 169
VARNING
nSäkerhetsåtgärder under körning
När du kör i EV-läge måste du vara
uppmärksam på omgivningen kring
bilen. Eftersom det inte förekommer
något motorljud är cyklister, fotgänga-
re eller fordon i närheten eventuellt
inte medvetna om att bilen startar och
kommer i rörelse, så var extra försik-
tig när du kör. Var därför extra försiktig
under körning även om bilens akustis-
ka varningssystem är aktivt.
Hybridväxellåda
Välj växelläge beroende på
syfte och situation.
Växelläge, syfte och
funktioner
VäxellägeSyfte eller funktion
PParkering/start av hybrid- systemet
RBacka
NFriläge
DNormal körning*1
SKörning i S-läge*2
( sid. 189)
OM48G42SE.book Page 186 Frid ay, November 27, 2020 1:43 PM

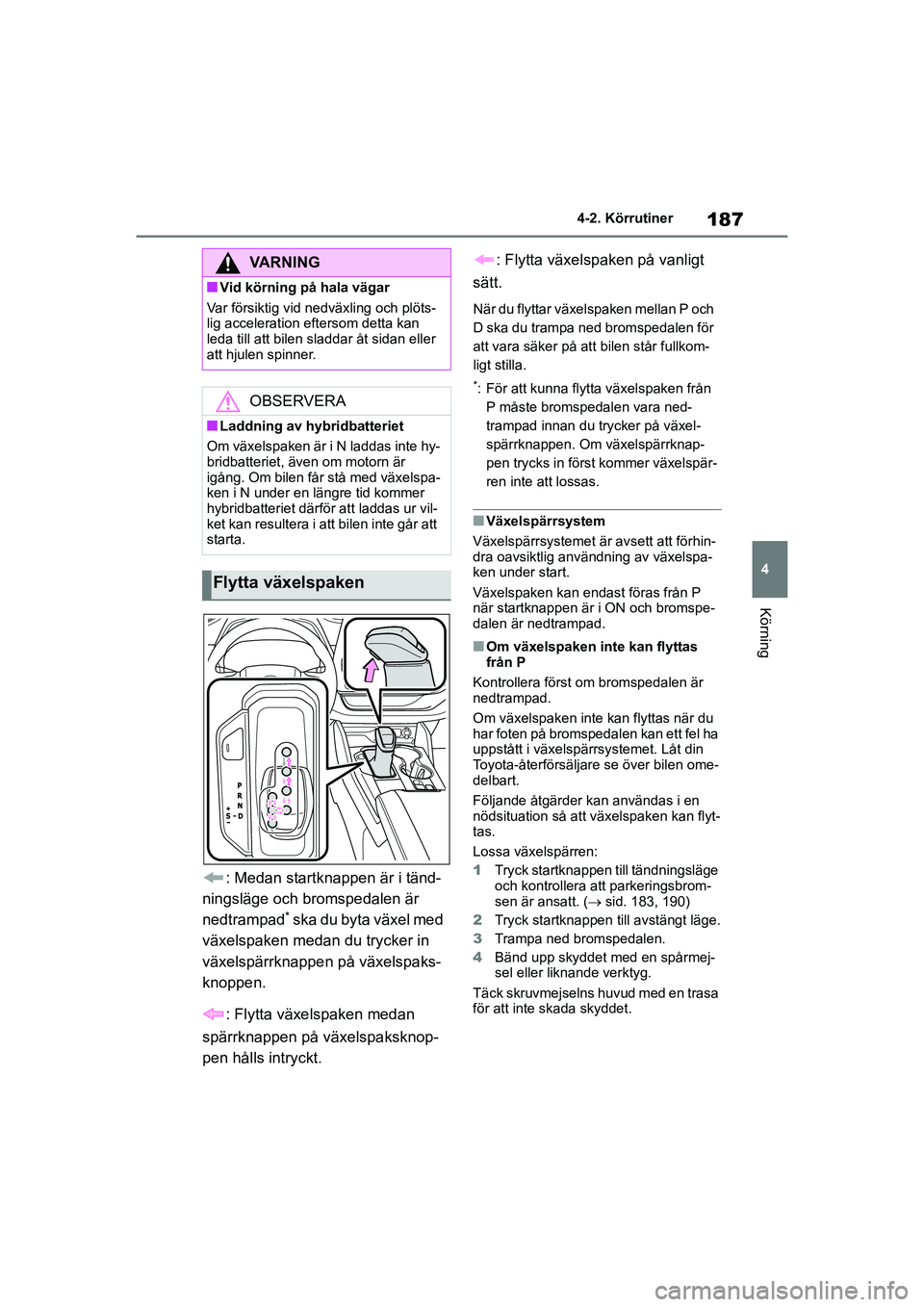

187
4
4-2. Körrutiner
Körning
HIGHLANDER HV_EE_OM48G42SE
: Medan startknappen är i tänd-
ningsläge och bromspedalen är
nedtrampad
* ska du byta växel med
växelspaken medan du trycker in
växelspärrknappen på växelspaks-
knoppen.
: Flytta växelspaken medan
spärrknappen på växelspaksknop-
pen hålls intryckt. : Flytta växelspaken på vanligt
sätt.
När du flyttar växelspaken mellan P och
D ska du trampa ned bromspedalen för
att vara säker på att bilen står fullkom-
ligt stilla.
*: För att kunna flytta växelspaken från P måste bromspedalen vara ned-
trampad innan du trycker på växel-
spärrknappen. Om växelspärrknap-
pen trycks in först kommer växelspär-
ren inte att lossas.
nVäxelspärrsystem
Växelspärrsystemet är avsett att förhin-
dra oavsiktlig användning av växelspa-
ken under start.
Växelspaken kan endast föras från P
när startknappen är i ON och bromspe-
dalen är nedtrampad.
nOm växelspaken inte kan flyttas
från P
Kontrollera först om bromspedalen är
nedtrampad.
Om växelspaken inte kan flyttas när du
har foten på bromspedalen kan ett fel ha
uppstått i växelspä rrsystemet. Låt din
Toyota-återförsäljare se över bilen ome-
delbart.
Följande åtgärder kan användas i en
nödsituation så att växelspaken kan flyt-
tas.
Lossa växelspärren:
1 Tryck startknappen till tändningsläge
och kontrollera att parkeringsbrom-
sen är ansatt. ( sid. 183, 190)
2 Tryck startknappen till avstängt läge.
3 Trampa ned bromspedalen.
4 Bänd upp skyddet med en spårmej-
sel eller liknande verktyg.
Täck skruvmejselns huvud med en trasa
för att inte skada skyddet.
VARNING
nVid körning på hala vägar
Var försiktig vid nedväxling och plöts-
lig acceleration ef tersom detta kan
leda till att bilen sladdar åt sidan eller
att hjulen spinner.
OBSERVERA
nLaddning av hybridbatteriet
Om växelspaken är i N laddas inte hy-
bridbatteriet, även om motorn är
igång. Om bilen får stå med växelspa-
ken i N under en längre tid kommer
hybridbatteriet därför att laddas ur vil-
ket kan resultera i att bilen inte går att
starta.
Flytta växelspaken
OM48G42SE.book Page 187 Frid ay, November 27, 2020 1:43 PM

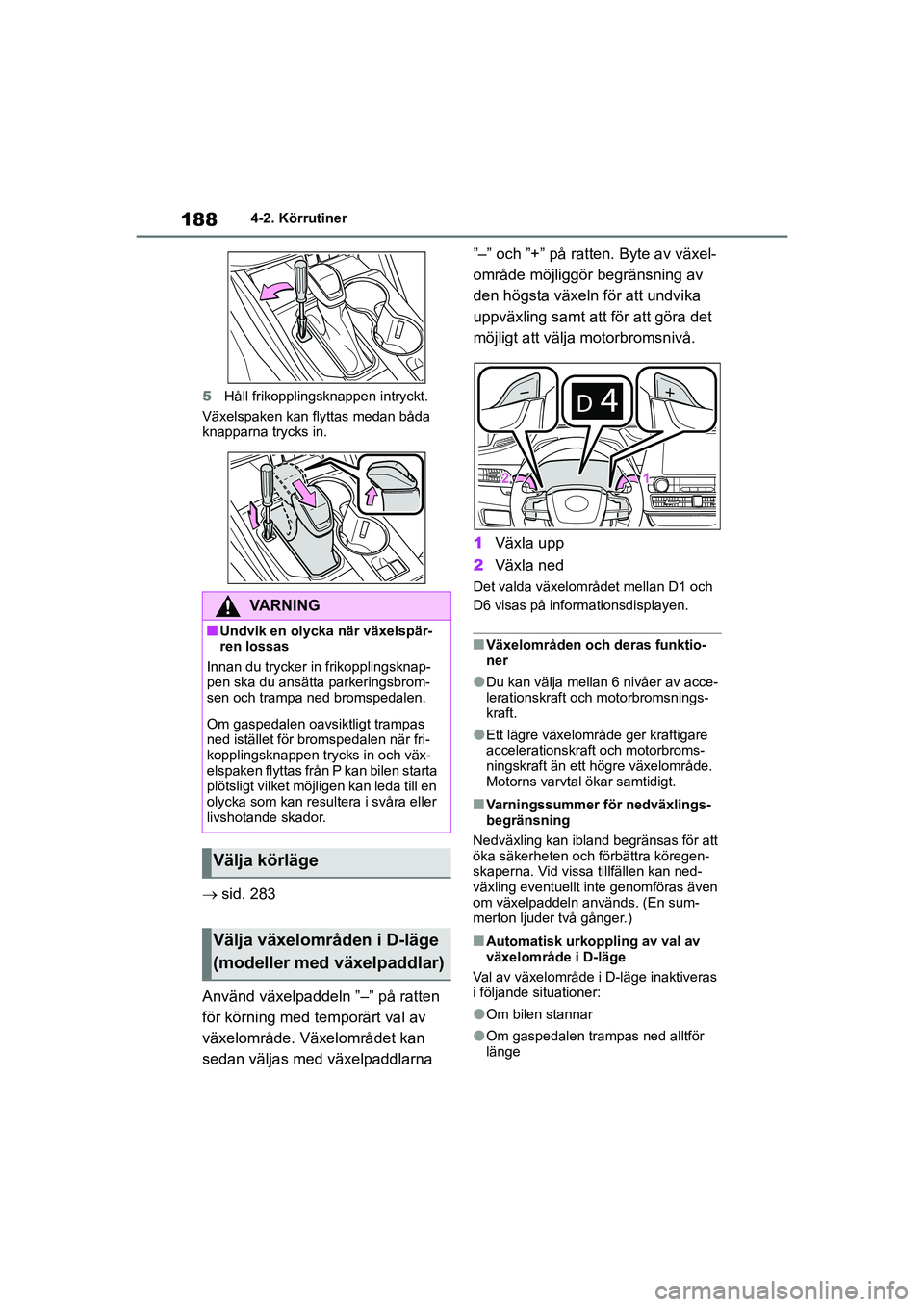

1884-2. Körrutiner
HIGHLANDER HV_EE_OM48G42SE 5
Håll frikopplingsknappen intryckt.
Växelspaken kan flyttas medan båda
knapparna trycks in.
 sid. 283
Använd växelpaddeln ”–” på ratten
för körning med temporärt val av
växelområde. Växelområdet kan
sedan väljas med växelpaddlarna ”–” och ”+” på ratten. Byte av växel-
område möjliggör begränsning av
den högsta växeln för att undvika
uppväxling samt att för att göra det
möjligt att välja motorbromsnivå.
1
Växla upp
2 Växla ned
Det valda växelområdet mellan D1 och
D6 visas på info rmationsdisplayen.
nVäxelområden och deras funktio-
ner
lDu kan välja mellan 6 nivåer av acce-
lerationskraft och motorbromsnings-
kraft.
lEtt lägre växelområde ger kraftigare
accelerationskraft och motorbroms-
ningskraft än ett högre växelområde.
Motorns varvtal ökar samtidigt.
nVarningssummer för nedväxlings-
begränsning
Nedväxling kan ibland begränsas för att
öka säkerheten och förbättra köregen-
skaperna. Vid vissa tillfällen kan ned-
växling eventuellt inte genomföras även
om växelpaddeln används. (En sum-
merton ljuder två gånger.)
nAutomatisk urkoppling av val av
växelområde i D-läge
Val av växelområde i D-läge inaktiveras
i följande situationer:
lOm bilen stannar
lOm gaspedalen trampas ned alltför
länge
VARNING
nUndvik en olycka när växelspär-
ren lossas
Innan du trycker in frikopplingsknap-
pen ska du ansätta parkeringsbrom-
sen och trampa ned bromspedalen.
Om gaspedalen oavsiktligt trampas
ned istället för bromspedalen när fri-
kopplingsknappen trycks in och väx-
elspaken flyttas från P kan bilen starta
plötsligt vilket möjligen kan leda till en
olycka som kan resultera i svåra eller
livshotande skador.
Välja körläge
Välja växelområden i D-läge
(modeller med växelpaddlar)
OM48G42SE.book Page 188 Frid ay, November 27, 2020 1:43 PM

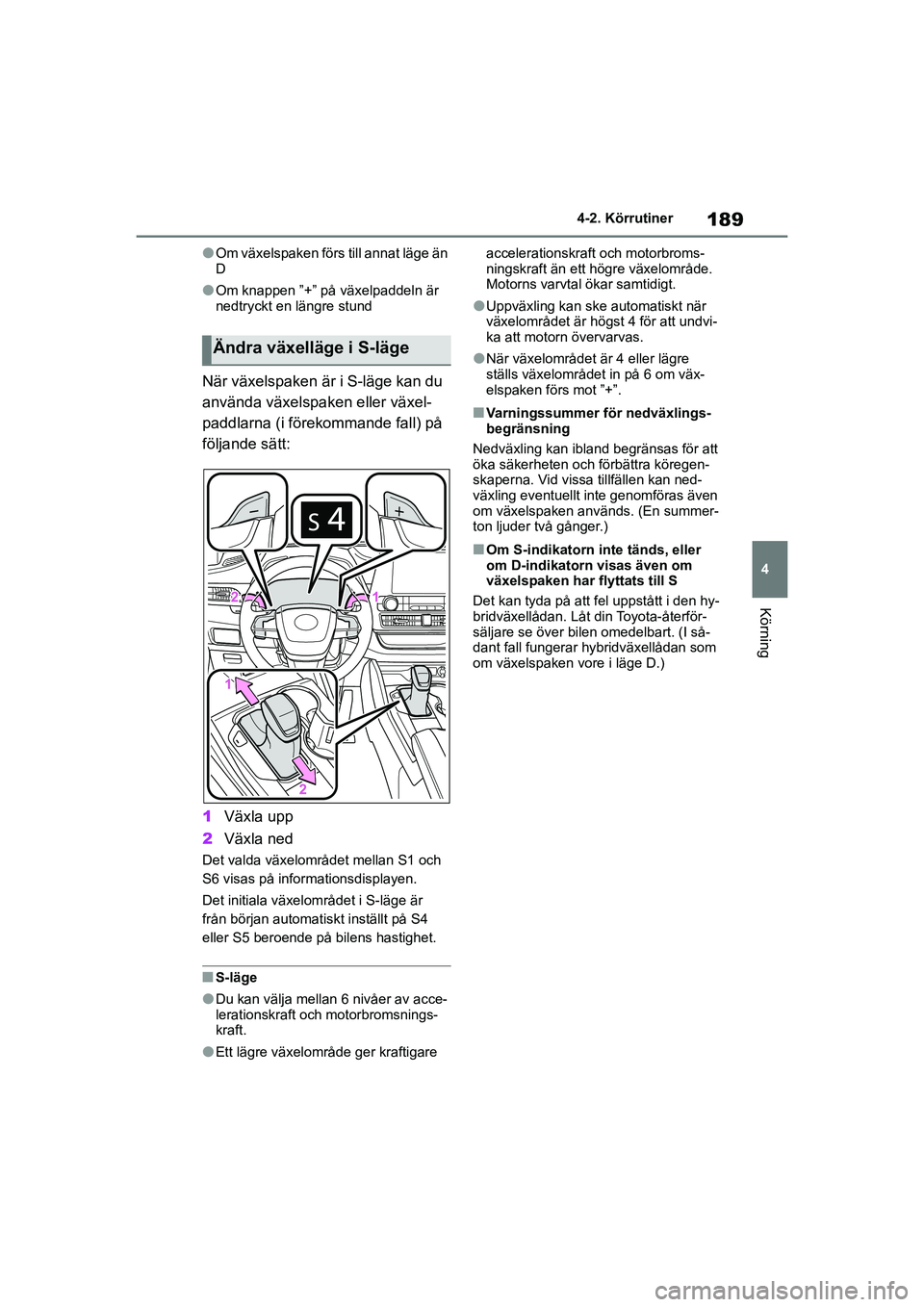

189
4
4-2. Körrutiner
Körning
HIGHLANDER HV_EE_OM48G42SE
lOm växelspaken förs till annat läge än
D
lOm knappen ”+” på växelpaddeln är
nedtryckt en längre stund
När växelspaken är i S-läge kan du
använda växelspaken eller växel-
paddlarna (i förekommande fall) på
följande sätt:
1
Växla upp
2 Växla ned
Det valda växelområdet mellan S1 och
S6 visas på info rmationsdisplayen.
Det initiala växelområdet i S-läge är
från början automatiskt inställt på S4
eller S5 beroende på bilens hastighet.
nS-läge
lDu kan välja mellan 6 nivåer av acce-
lerationskraft och motorbromsnings-
kraft.
lEtt lägre växelområde ger kraftigare accelerationskraft
och motorbroms-
ningskraft än ett högre växelområde.
Motorns varvtal ökar samtidigt.
lUppväxling kan ske automatiskt när
växelområdet är högst 4 för att undvi-
ka att motorn övervarvas.
lNär växelområdet är 4 eller lägre
ställs växelområdet in på 6 om väx-
elspaken förs mot ”+”.
nVarningssummer för nedväxlings-
begränsning
Nedväxling kan ibland begränsas för att
öka säkerheten och förbättra köregen-
skaperna. Vid vissa tillfällen kan ned-
växling eventuellt inte genomföras även
om växelspaken används. (En summer-
ton ljuder två gånger.)
nOm S-indikatorn in te tänds, eller
om D-indikatorn visas även om
växelspaken har flyttats till S
Det kan tyda på att fel uppstått i den hy-
bridväxellådan. Låt din Toyota-återför-
säljare se över bilen omedelbart. (I så-
dant fall fungerar hybridväxellådan som
om växelspaken vore i läge D.)
Ändra växelläge i S-läge
OM48G42SE.book Page 189 Frid ay, November 27, 2020 1:43 PM

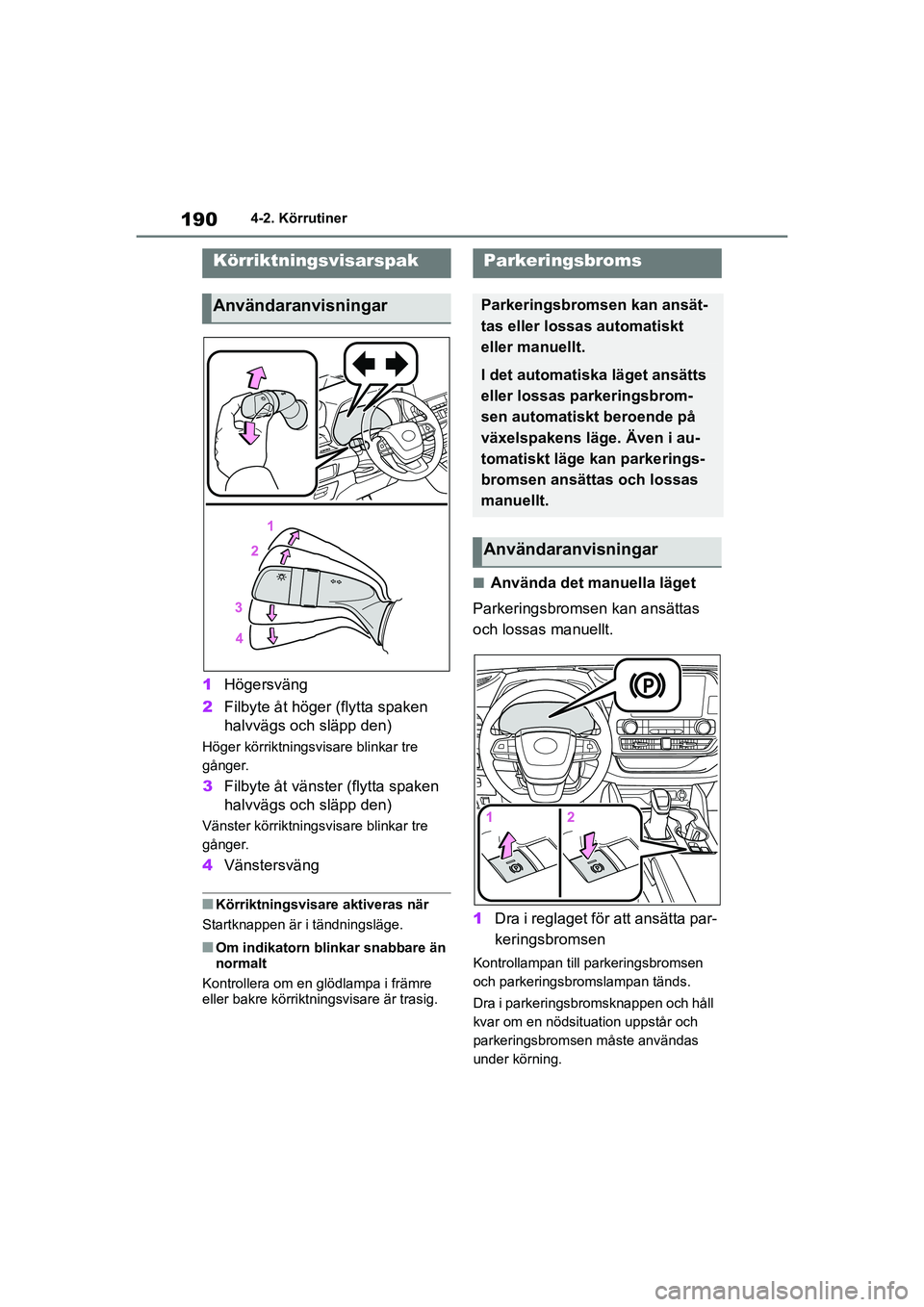

1904-2. Körrutiner
HIGHLANDER HV_EE_OM48G42SE
1 Högersväng
2 Filbyte åt höger (flytta spaken
halvvägs och släpp den)
Höger körriktningsvisare blinkar tre
gånger.
3Filbyte åt vänster (flytta spaken
halvvägs och släpp den)
Vänster körriktningsvisare blinkar tre
gånger.
4Vänstersväng
nKörriktningsvisare aktiveras när
Startknappen är i tändningsläge.
nOm indikatorn blinkar snabbare än
normalt
Kontrollera om en glödlampa i främre
eller bakre körriktningsvisare är trasig.
nAnvända det manuella läget
Parkeringsbromsen kan ansättas
och lossas manuellt.
1 Dra i reglaget för att ansätta par-
keringsbromsen
Kontrollampan till parkeringsbromsen
och parkeringsbromslampan tänds.
Dra i parkeringsbromsknappen och håll
kvar om en nödsituation uppstår och
parkeringsbromsen måste användas
under körning.
Körriktningsvisarspak
Användaranvisningar
Parkeringsbroms
Parkeringsbromsen kan ansät-
tas eller lossas automatiskt
eller manuellt.
I det automatiska läget ansätts
eller lossas parkeringsbrom-
sen automatiskt beroende på
växelspakens läge. Även i au-
tomatiskt läge kan parkerings-
bromsen ansättas och lossas
manuellt.
Användaranvisningar
OM48G42SE.book Page 190 Frid ay, November 27, 2020 1:43 PM
