4016-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71216L_(EL)

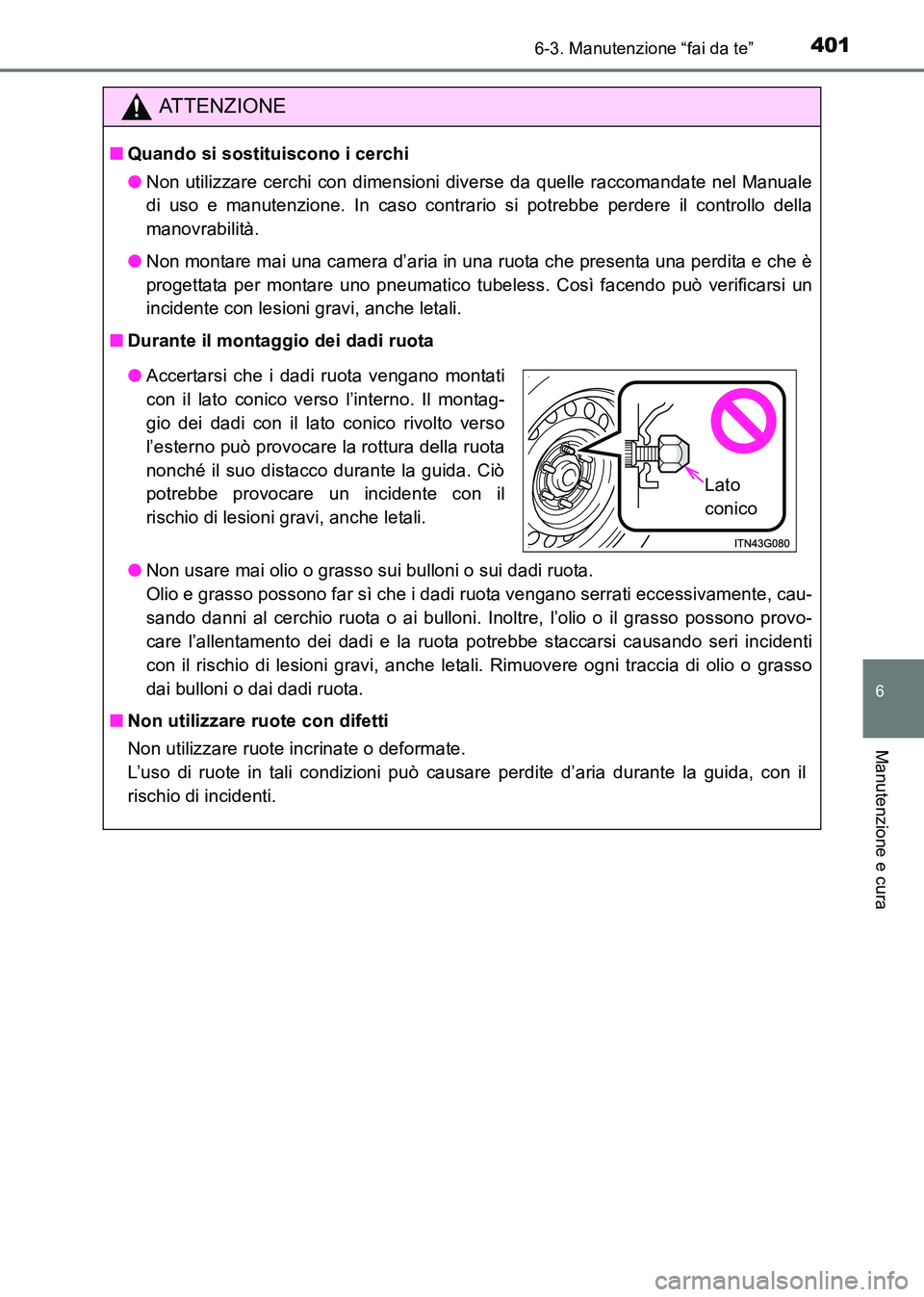

ATTENZIONE
■Quando si sostituiscono i cerchi
●Non utilizzare cerchi con dimensioni diverse da quelle raccomandate nel Manuale
di uso e manutenzione. In caso contrario si potrebbe perdere il controllo della
manovrabilità.
● Non montare mai una camera d’aria in una ruota che presenta una perdita e che è
progettata per montare uno pneumatico tubeless. Così facendo può verificarsi un
incidente con lesioni gravi, anche letali.
■ Durante il montaggio dei dadi ruota
●Non usare mai olio o grasso sui bulloni o sui dadi ruota.
Olio e grasso possono far sì che i dadi ruota vengano serrati eccessivamente, cau-
sando danni al cerchio ruota o ai bulloni. Inoltre, l’olio o il grasso possono provo-
care l’allentamento dei dadi e la ruota potrebbe staccarsi causando seri incidenti
con il rischio di lesioni gravi, anche letali. Rimuovere ogni traccia di olio o grasso
dai bulloni o dai dadi ruota.
■ Non utilizzare ruote con difetti
Non utilizzare ruote incrinate o deformate.
L’uso di ruote in tali condizioni può causare perdite d’aria durante la guida, con il
rischio di incidenti.
●Accertarsi che i dadi ruota vengano montati
con il lato conico verso l’interno. Il montag-
gio dei dadi con il lato conico rivolto verso
l’esterno può provocare la rottura della ruota
nonché il suo distacco durante la guida. Ciò
potrebbe provocare un incidente con il
rischio di lesioni gravi, anche letali.
Lato
conico
HILUX_OM_OM71216L_(EL).book Page 401 Friday, May 9, 2014 7:2 1 PM

4026-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)

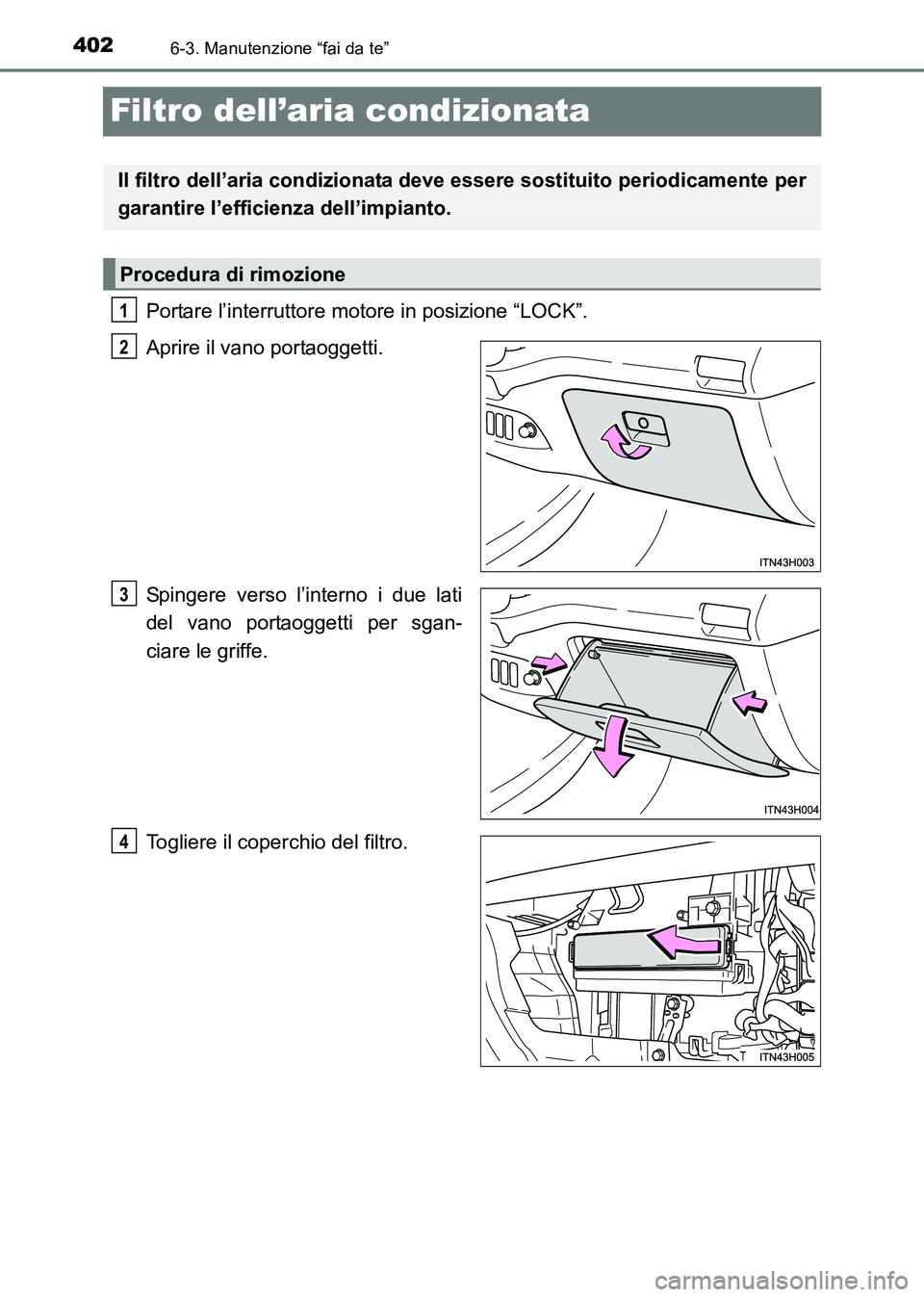

Filtro dell’aria condizionata
Portare l’interruttore motore in posizione “LOCK”.
Aprire il vano portaoggetti.
Spingere verso l’interno i due lati
del vano portaoggetti per sgan-
ciare le griffe.
Togliere il coperchio del filtro.
Il filtro dell’aria condizionata deve essere sostituito periodicamente per
garantire l’efficienza dell’impianto.
Procedura di rimozione
1
2
3
4
HILUX_OM_OM71216L_(EL).book Page 402 Friday, May 9, 2014 7:2 1 PM

4036-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71216L_(EL)
Rimuovere il filtro dell’aria condi-
zionata e sostituirlo con uno nuovo.
I segni “↑UP” posti sul filtro devono
essere rivolti verso l’alto.
■ Intervallo di sostituzione
Controllare e sostituire il filtro dell’aria condizionata conformemente al programma di
manutenzione. In zone polverose o con traffico intenso è possibile che la sostituzione
debba essere effettuata con maggiore frequenza. (Per informazioni sugli interventi di
manutenzione programmata, fare riferimento al “Libretto di manutenzione Toyota” o al
“Libretto di garanzia Toyota”).
■ In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
5
NOTA
■Uso dell’impianto dell’aria condizionata
Assicurarsi che sia sempre installato un filtro.
L’uso dell’impianto dell’aria condizionata senza filtro può causare danni all’impianto.
HILUX_OM_OM71216L_(EL).book Page 403 Friday, May 9, 2014 7:2 1 PM

4046-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)

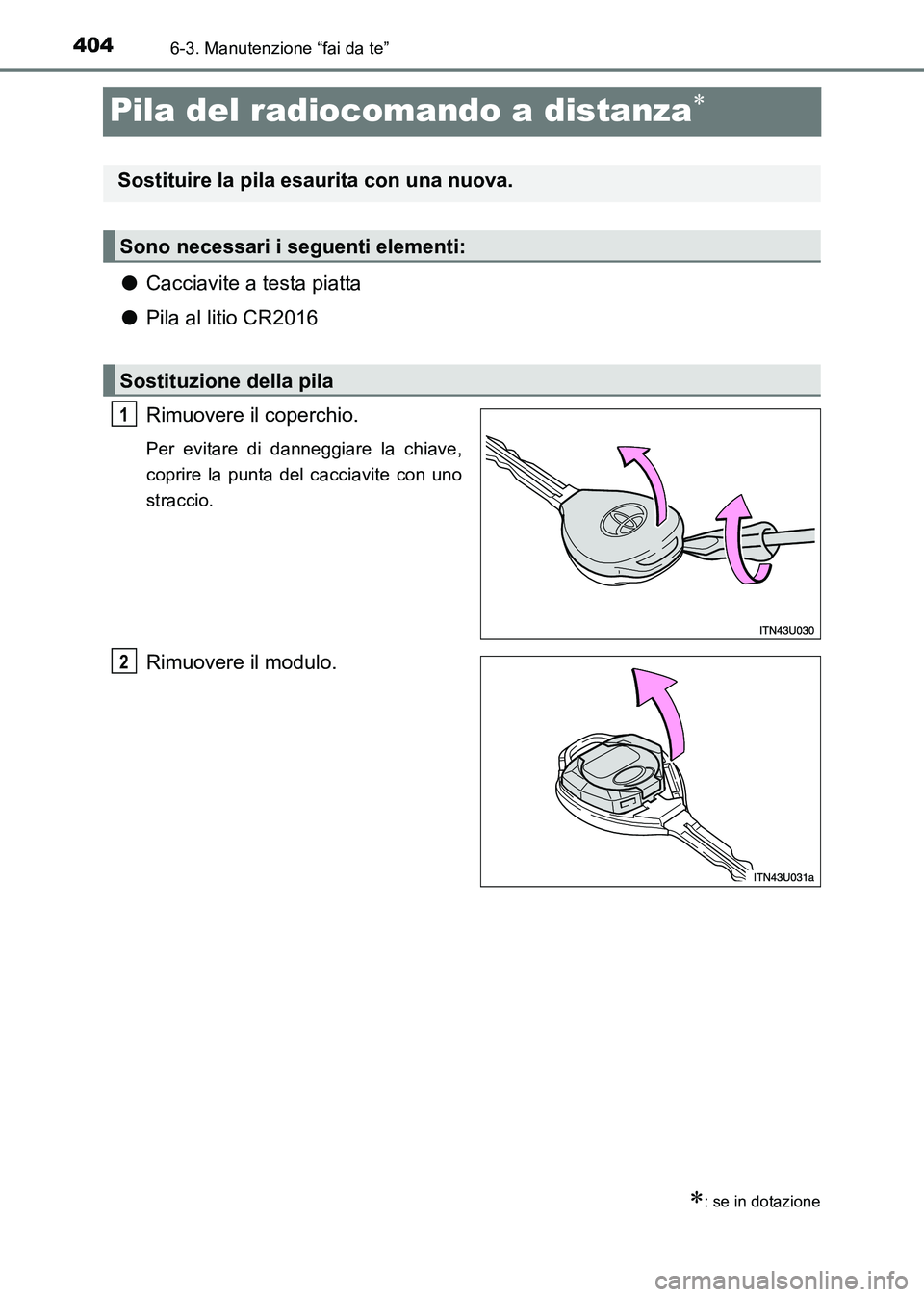

Pila del radiocomando a distanza∗
●Cacciavite a testa piatta
● Pila al litio CR2016
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Rimuovere il modulo.
∗: se in dotazione
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti elementi:
Sostituzione della pila
1
2
HILUX_OM_OM71216L_(EL).book Page 404 Friday, May 9, 2014 7:2 1 PM

4056-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71216L_(EL)

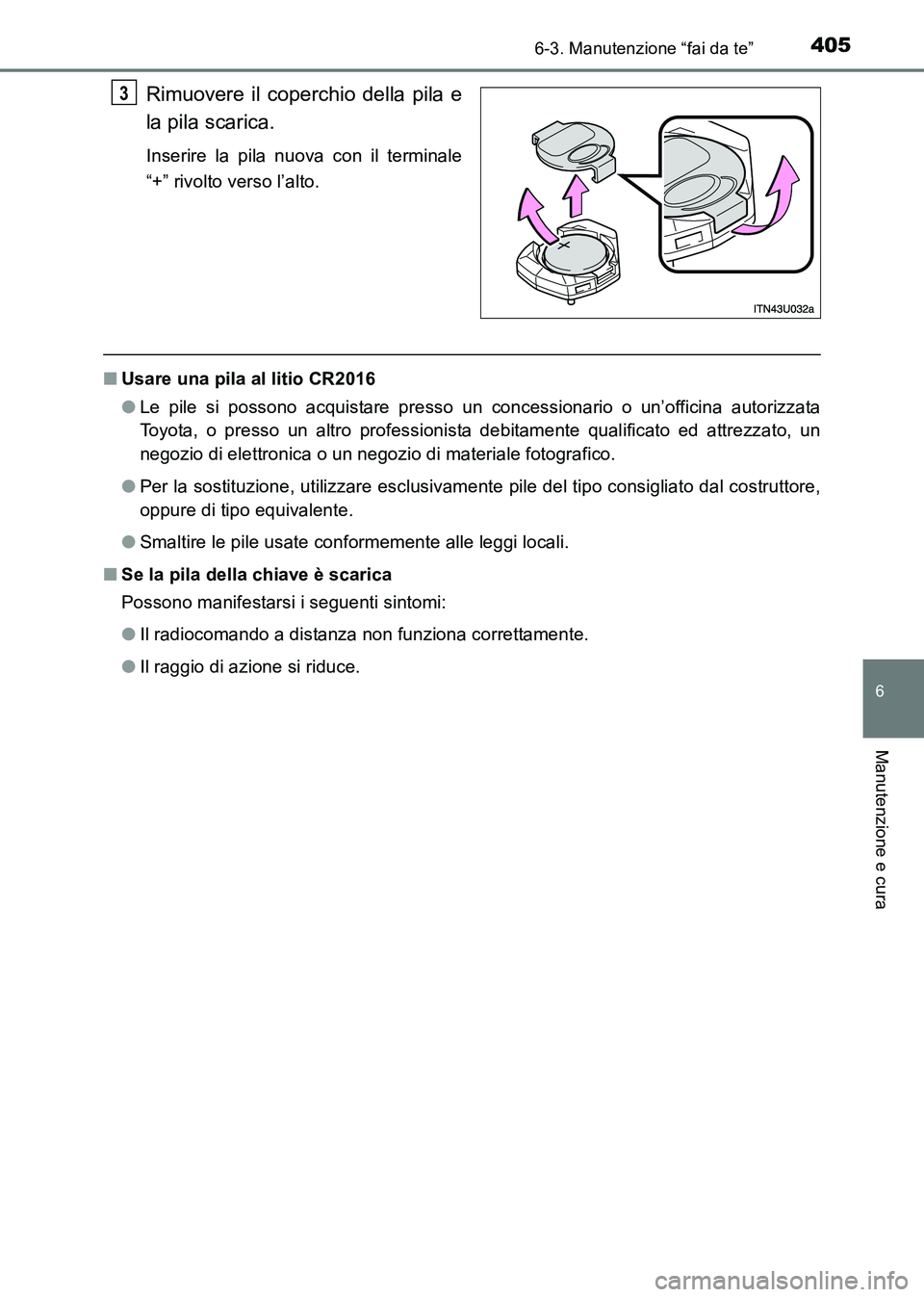

Rimuovere il coperchio della pila e
la pila scarica.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
■Usare una pila al litio CR2016
●Le pile si possono acquistare presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato, un
negozio di elettronica o un negozio di materiale fotografico.
● Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure di tipo equivalente.
● Smaltire le pile usate conformemente alle leggi locali.
■ Se la pila della chiave è scarica
Possono manifestarsi i seguenti sintomi:
●Il radiocomando a distanza non funziona correttamente.
● Il raggio di azione si riduce.
3
HILUX_OM_OM71216L_(EL).book Page 405 Friday, May 9, 2014 7:2 1 PM

4066-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)
ATTENZIONE
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere lontano dalla portata dei bambini. L’inosservanza di tale precau-
zione può essere causa di lesioni gravi, anche letali.
■ Certificazione per la pila della chiave
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO. SMALTIRE LE PILE USATE ATTENENDOSI ALLE
ISTRUZIONI FORNITE
NOTA
■Per il normale funzionamento do po la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.
HILUX_OM_OM71216L_(EL).book Page 406 Friday, May 9, 2014 7:2 1 PM

407
6
6-3. Manutenzione “fai da te”
Manutenzione e cura
HILUX_OM_OM71216L_(EL)

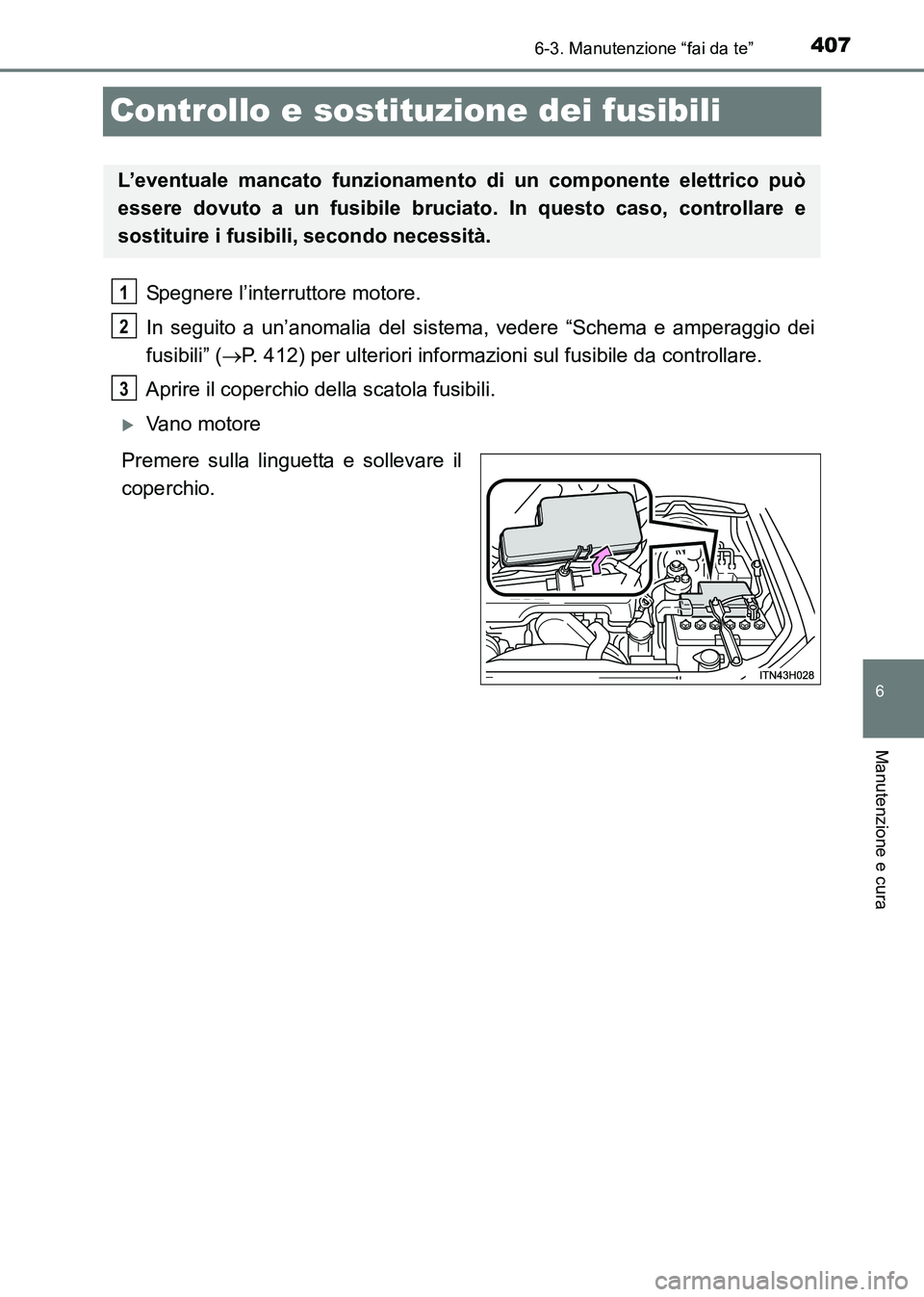

Controllo e sostituzione dei fusibili
Spegnere l’interruttore motore.
In seguito a un’anomalia del sistema, vedere “Schema e amperaggio dei
fusibili” (→P. 412) per ulteriori informazioni sul fusibile da controllare.
Aprire il coperchio della scatola fusibili.
XVano motore
Premere sulla linguetta e sollevare il
coperchio.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, secondo necessità.
1
2
3
HILUX_OM_OM71216L_(EL).book Page 407 Friday, May 9, 2014 7:2 1 PM

4086-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)

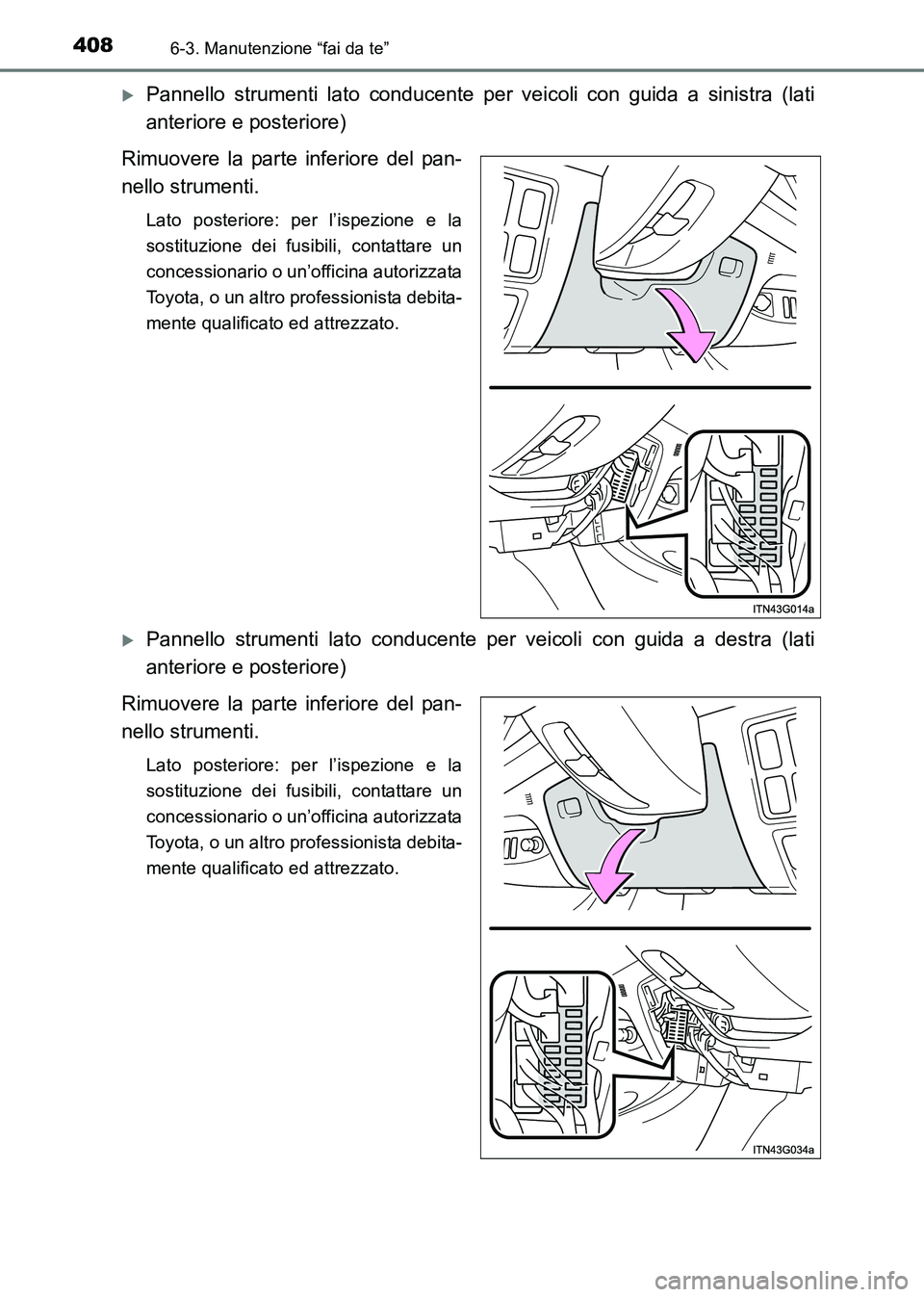

XPannello strumenti lato conducente per veicoli con guida a sinistra (lati
anteriore e posteriore)
Rimuovere la parte inferiore del pan-
nello strumenti.
Lato posteriore: per l’ispezione e la
sostituzione dei fusibili, contattare un
concessionario o un’officina autorizzata
Toyota, o un altro professionista debita-
mente qualificato ed attrezzato.
XPannello strumenti lato conducente per veicoli con guida a destra (lati
anteriore e posteriore)
Rimuovere la parte inferiore del pan-
nello strumenti.
Lato posteriore: per l’ispezione e la
sostituzione dei fusibili, contattare un
concessionario o un’officina autorizzata
Toyota, o un altro professionista debita-
mente qualificato ed attrezzato.
HILUX_OM_OM71216L_(EL).book Page 408 Friday, May 9, 2014 7:2 1 PM

4096-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71216L_(EL)

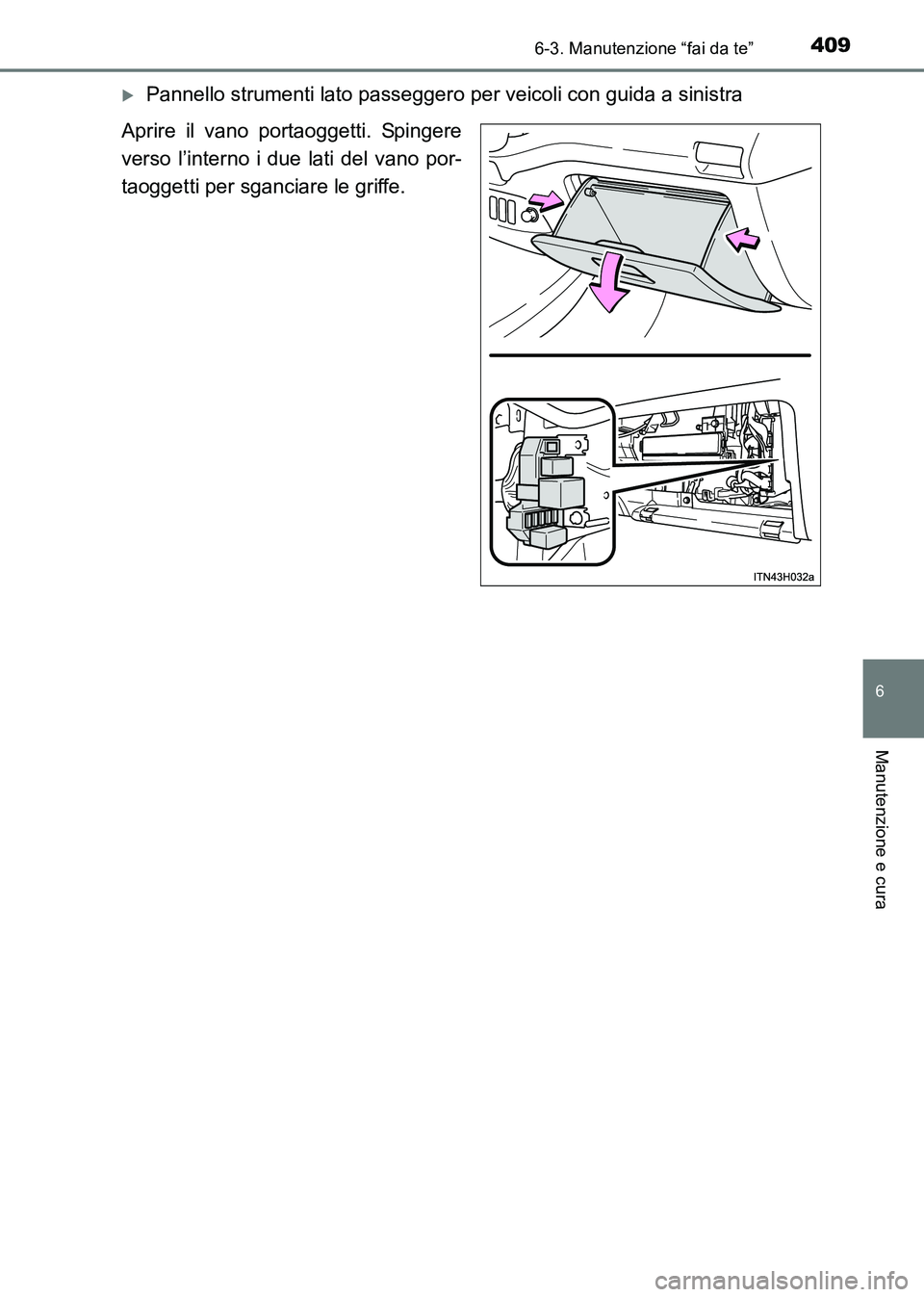

XPannello strumenti lato passeggero per veicoli con guida a sinistra
Aprire il vano portaoggetti. Spingere
verso l’interno i due lati del vano por-
taoggetti per sganciare le griffe.
HILUX_OM_OM71216L_(EL).book Page 409 Friday, May 9, 2014 7:2 1 PM

4106-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)

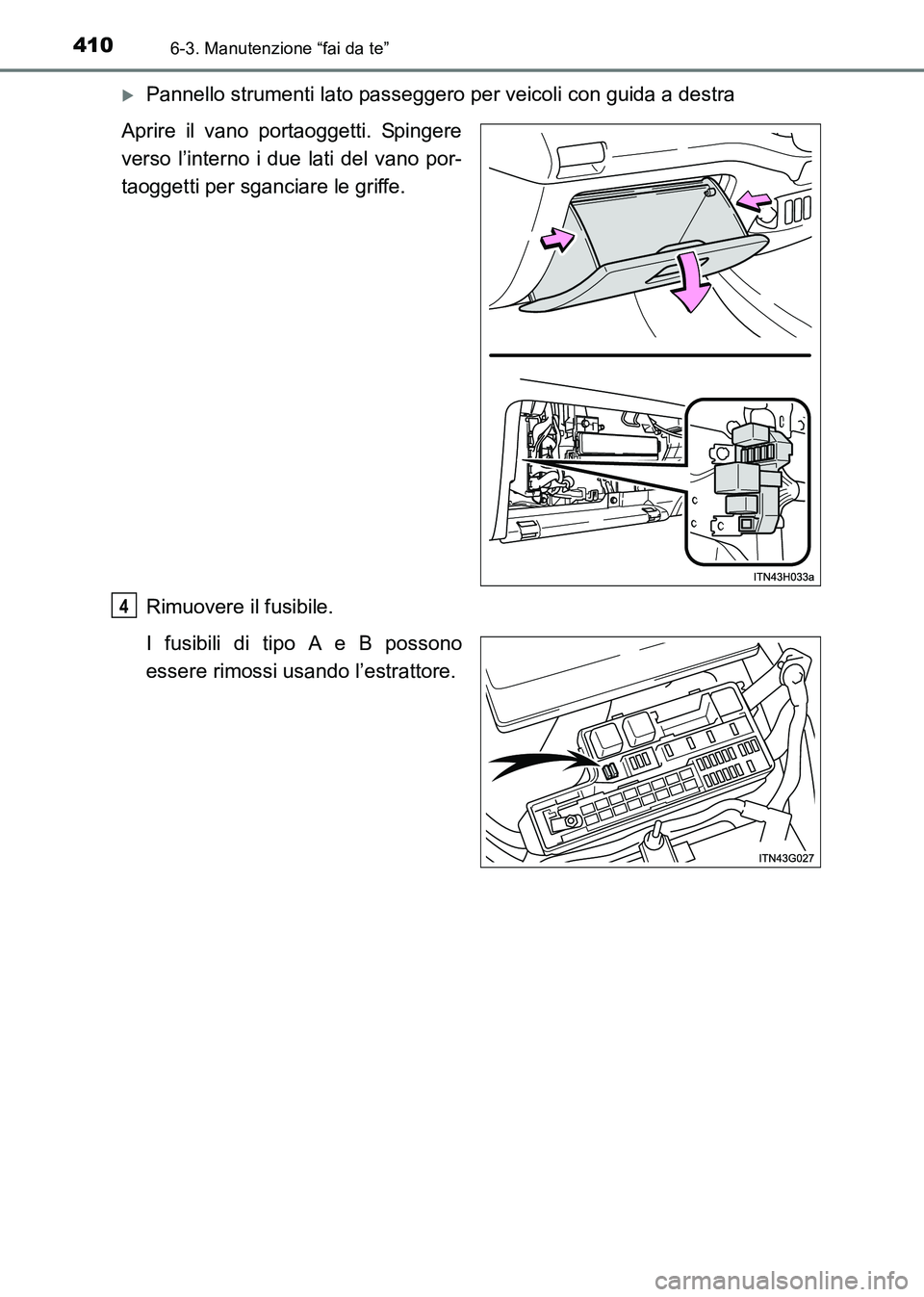

XPannello strumenti lato passeggero per veicoli con guida a destra
Aprire il vano portaoggetti. Spingere
verso l’interno i due lati del vano por-
taoggetti per sganciare le griffe.
Rimuovere il fusibile.
I fusibili di tipo A e B possono
essere rimossi usando l’estrattore.
4
