3714-5. Uso dei sistemi di assistenza alla guida
4
Guida
HILUX_OM_OM71284L_(EL)

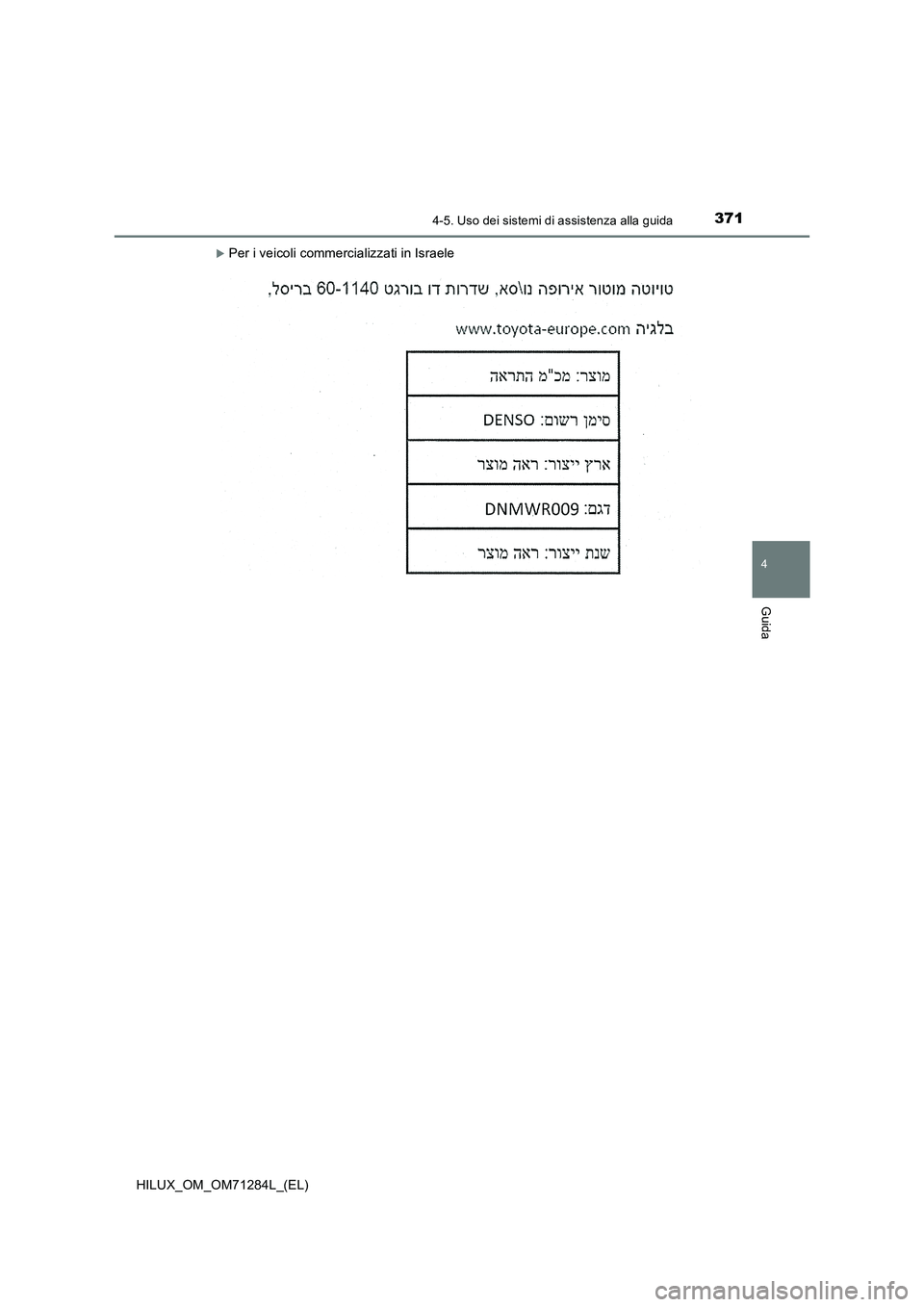

Per i veicoli commercializzati in Israele

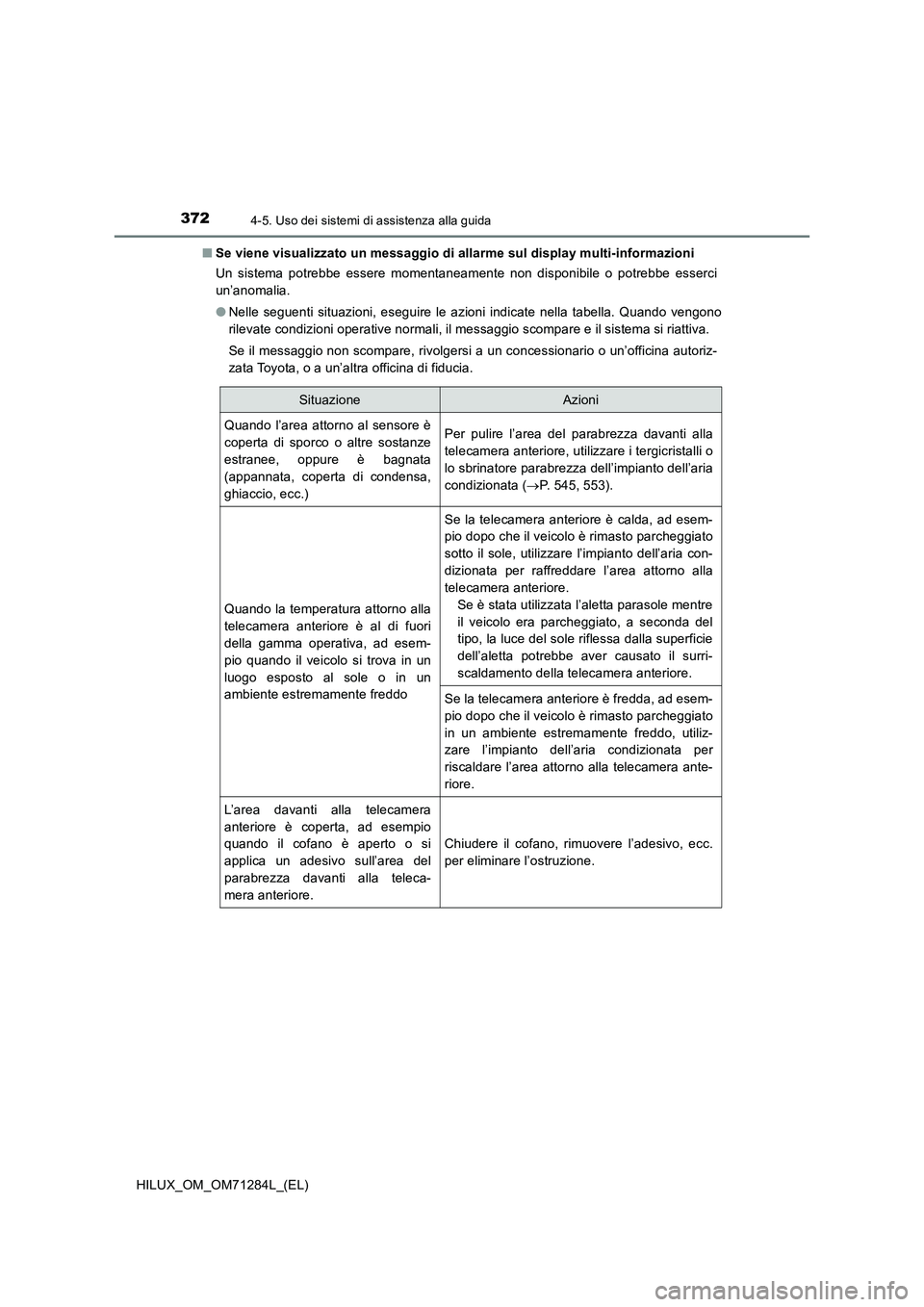

3724-5. Uso dei sistemi di assistenza alla guida
HILUX_OM_OM71284L_(EL)■Se viene visualizzato un messaggio di allarme sul display multi-informazioni
Un sistema potrebbe essere momentaneamente non disponibile o potrebbe esserci
un’anomalia.
●Nelle seguenti situazioni, eseguire le azioni indicate nella tabella. Quando vengono
rilevate condizioni operative normali, il messaggio scompare e il sistema si riattiva.
Se il messaggio non scompare, rivolgersi a un concessionario o un’officina autoriz-
zata Toyota, o a un’altra officina di fiducia.
SituazioneAzioni
Quando l’area attorno al sensore è
coperta di sporco o altre sostanze
estranee, oppure è bagnata
(appannata, coperta di condensa,
ghiaccio, ecc.)Per pulire l’area del parabrezza davanti alla
telecamera anteriore, utilizzare i tergicristalli o
lo sbrinatore parabrezza dell’impianto dell’aria
condizionata (P. 545, 553).
Quando la temperatura attorno alla
telecamera anteriore è al di fuori
della gamma operativa, ad esem-
pio quando il veicolo si trova in un
luogo esposto al sole o in un
ambiente estremamente freddo
Se la telecamera anteriore è calda, ad esem-
pio dopo che il veicolo è rimasto parcheggiato
sotto il sole, utilizzare l’impianto dell’aria con-
dizionata per raffreddare l’area attorno alla
telecamera anteriore.
Se è stata utilizzata l’aletta parasole mentre
il veicolo era parcheggiato, a seconda del
tipo, la luce del sole riflessa dalla superficie
dell’aletta potrebbe aver causato il surri-
scaldamento della telecamera anteriore.
Se la telecamera anteriore è fredda, ad esem-
pio dopo che il veicolo è rimasto parcheggiato
in un ambiente estremamente freddo, utiliz-
zare l’impianto dell’aria condizionata per
riscaldare l’area attorno alla telecamera ante-
riore.
L’area davanti alla telecamera
anteriore è coperta, ad esempio
quando il cofano è aperto o si
applica un adesivo sull’area del
parabrezza davanti alla teleca-
mera anteriore.
Chiudere il cofano, rimuovere l’adesivo, ecc.
per eliminare l’ostruzione.

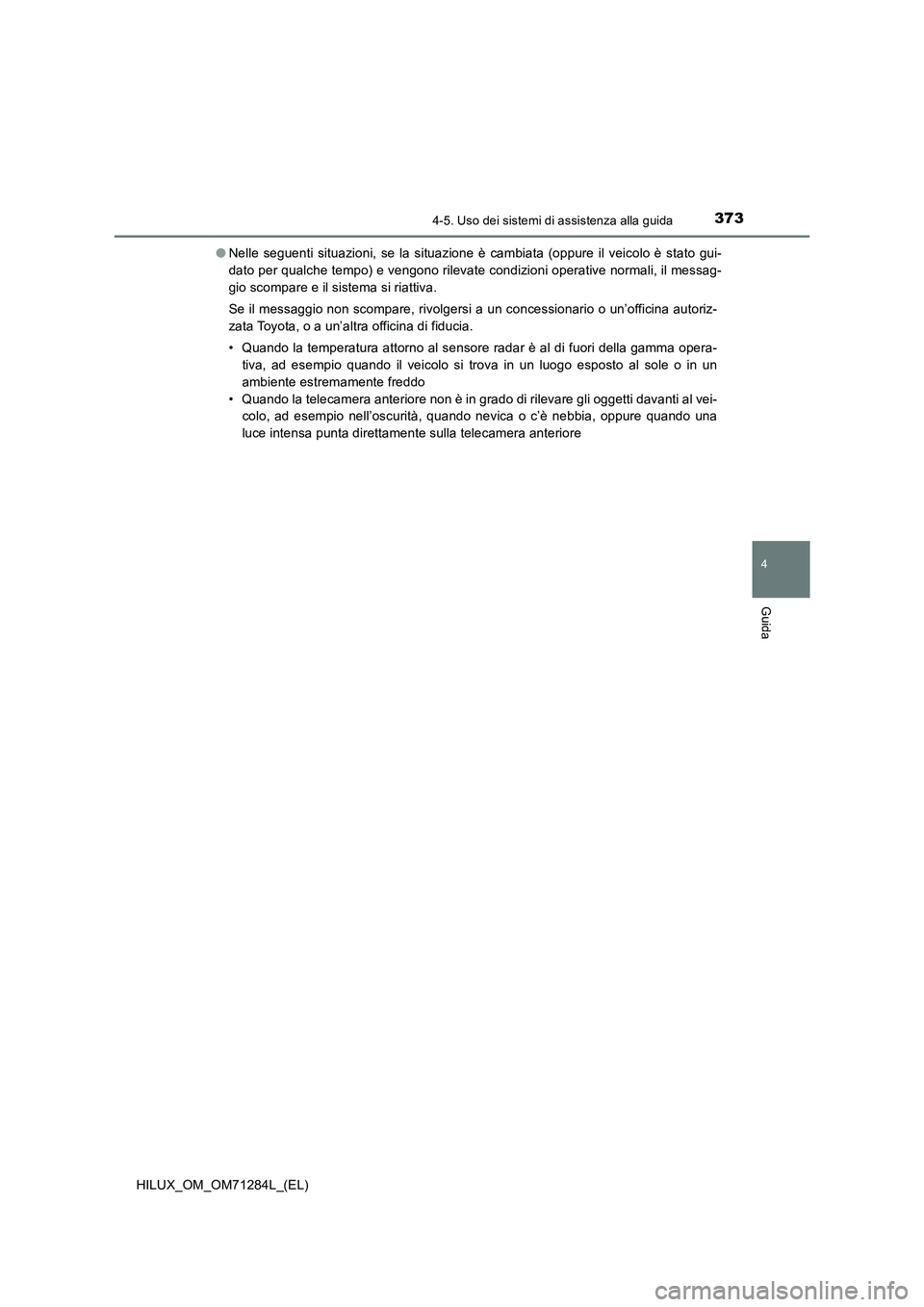

3734-5. Uso dei sistemi di assistenza alla guida
4
Guida
HILUX_OM_OM71284L_(EL)●Nelle seguenti situazioni, se la situazione è cambiata (oppure il veicolo è stato gui-
dato per qualche tempo) e vengono rilevate condizioni operative normali, il messag-
gio scompare e il sistema si riattiva.
Se il messaggio non scompare, rivolgersi a un concessionario o un’officina autoriz-
zata Toyota, o a un’altra officina di fiducia.
• Quando la temperatura attorno al sensore radar è al di fuori della gamma opera-
tiva, ad esempio quando il veicolo si trova in un luogo esposto al sole o in un
ambiente estremamente freddo
• Quando la telecamera anteriore non è in grado di rilevare gli oggetti davanti al vei-
colo, ad esempio nell’oscurità, quando nevica o c’è nebbia, oppure quando una
luce intensa punta direttamente sulla telecamera anteriore

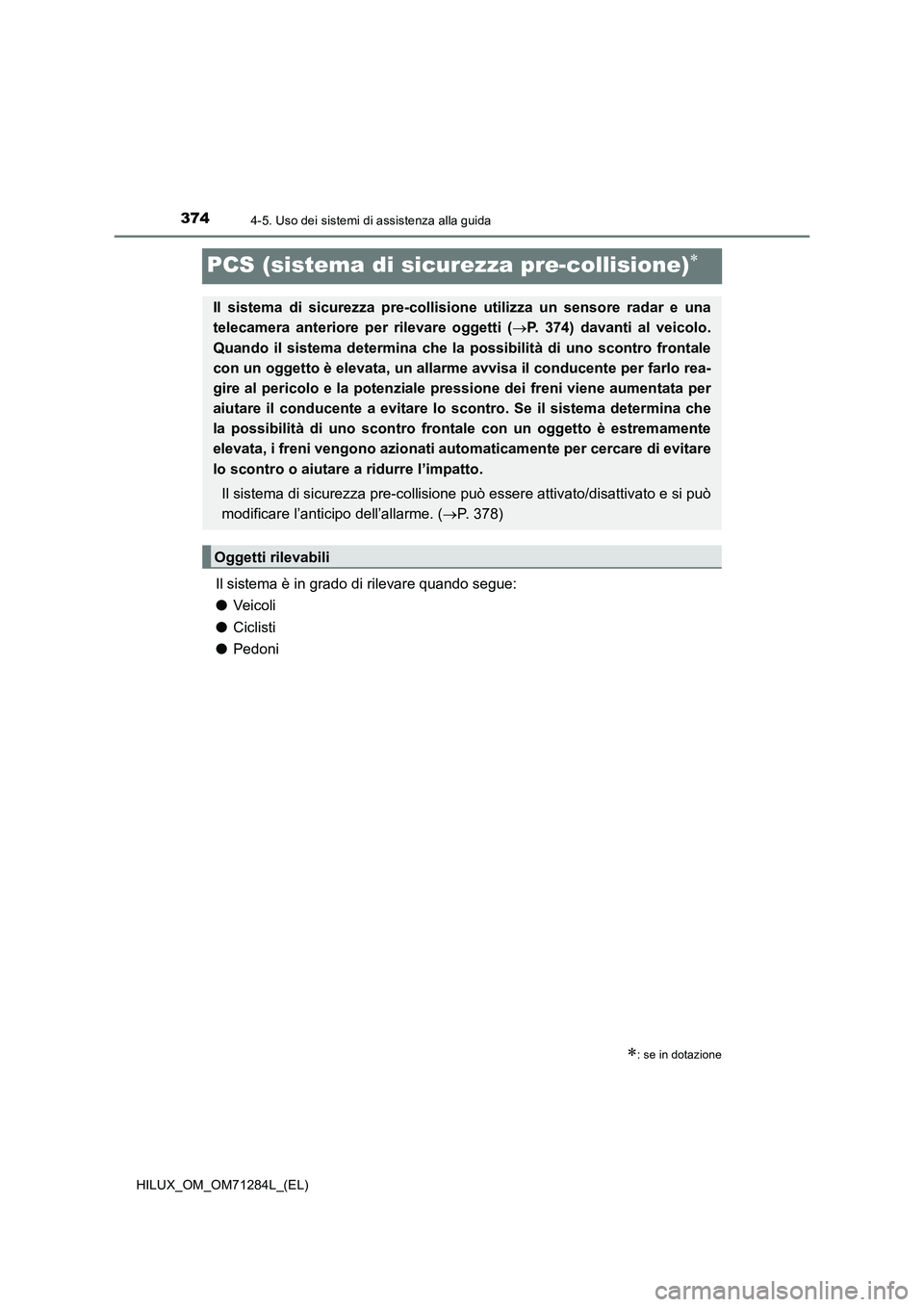

3744-5. Uso dei sistemi di assistenza alla guida
HILUX_OM_OM71284L_(EL)
PCS (sistema di sicurezza pre-collisione)
Il sistema è in grado di rilevare quando segue:
●Veic oli
●Ciclisti
●Pedoni
: se in dotazione
Il sistema di sicurezza pre-collisione utilizza un sensore radar e una
telecamera anteriore per rilevare oggetti (P. 374) davanti al veicolo.
Quando il sistema determina che la possibilità di uno scontro frontale
con un oggetto è elevata, un allarme avvisa il conducente per farlo rea-
gire al pericolo e la potenziale pressione dei freni viene aumentata per
aiutare il conducente a evitare lo scontro. Se il sistema determina che
la possibilità di uno scontro frontale con un oggetto è estremamente
elevata, i freni vengono azionati automaticamente per cercare di evitare
lo scontro o aiutare a ridurre l’impatto.
Il sistema di sicurezza pre-collisione può essere attivato/disattivato e si può
modificare l’anticipo dell’allarme. (P. 378)
Oggetti rilevabili

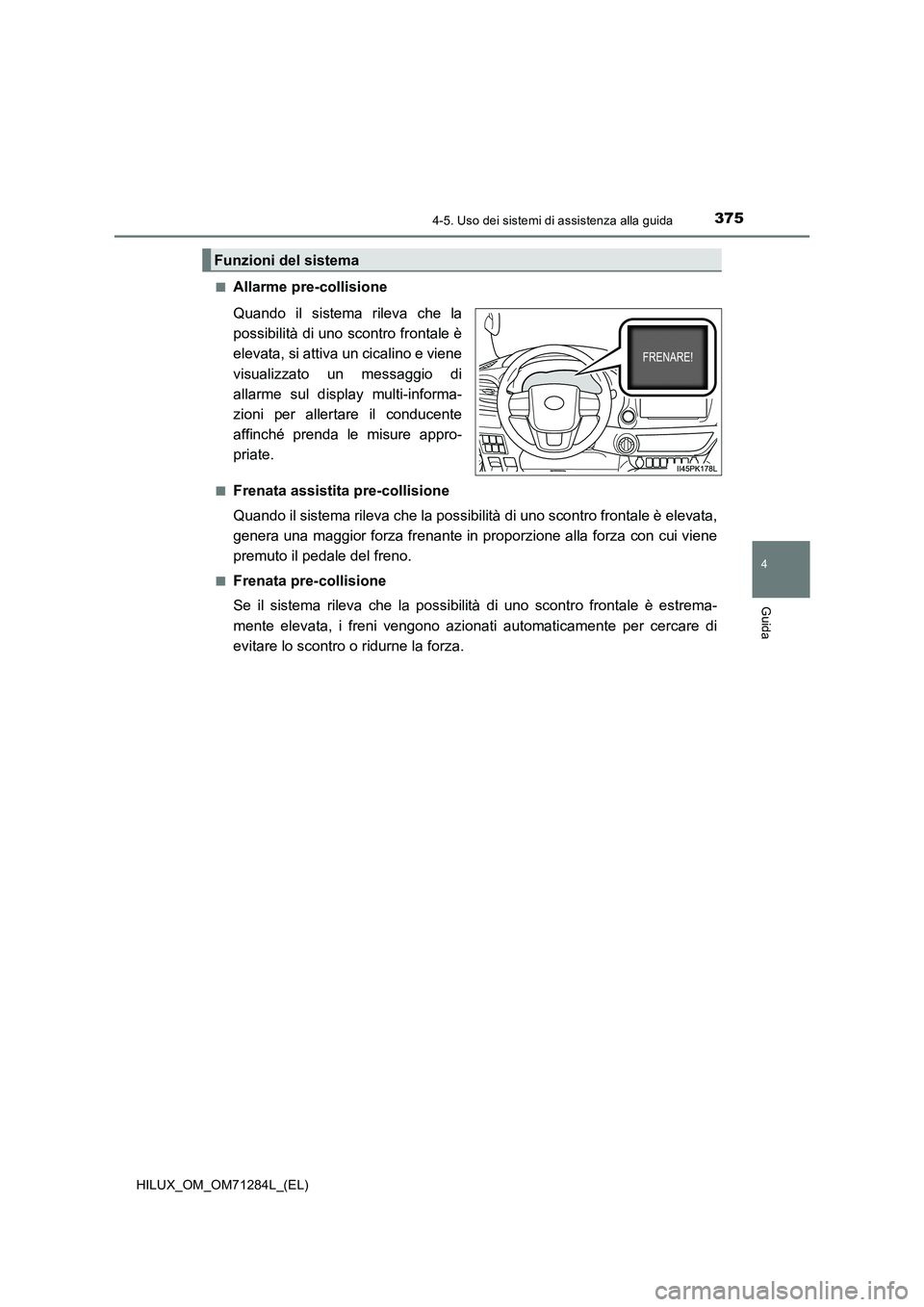

3754-5. Uso dei sistemi di assistenza alla guida
4
Guida
HILUX_OM_OM71284L_(EL)■
Allarme pre-collisione
Quando il sistema rileva che la
possibilità di uno scontro frontale è
elevata, si attiva un cicalino e viene
visualizzato un messaggio di
allarme sul display multi-informa-
zioni per allertare il conducente
affinché prenda le misure appro-
priate.
■Frenata assistita pre-collisione
Quando il sistema rileva che la possibilità di uno scontro frontale è elevata,
genera una maggior forza frenante in proporzione alla forza con cui viene
premuto il pedale del freno.
■Frenata pre-collisione
Se il sistema rileva che la possibilità di uno scontro frontale è estrema-
mente elevata, i freni vengono azionati automaticamente per cercare di
evitare lo scontro o ridurne la forza.
Funzioni del sistema

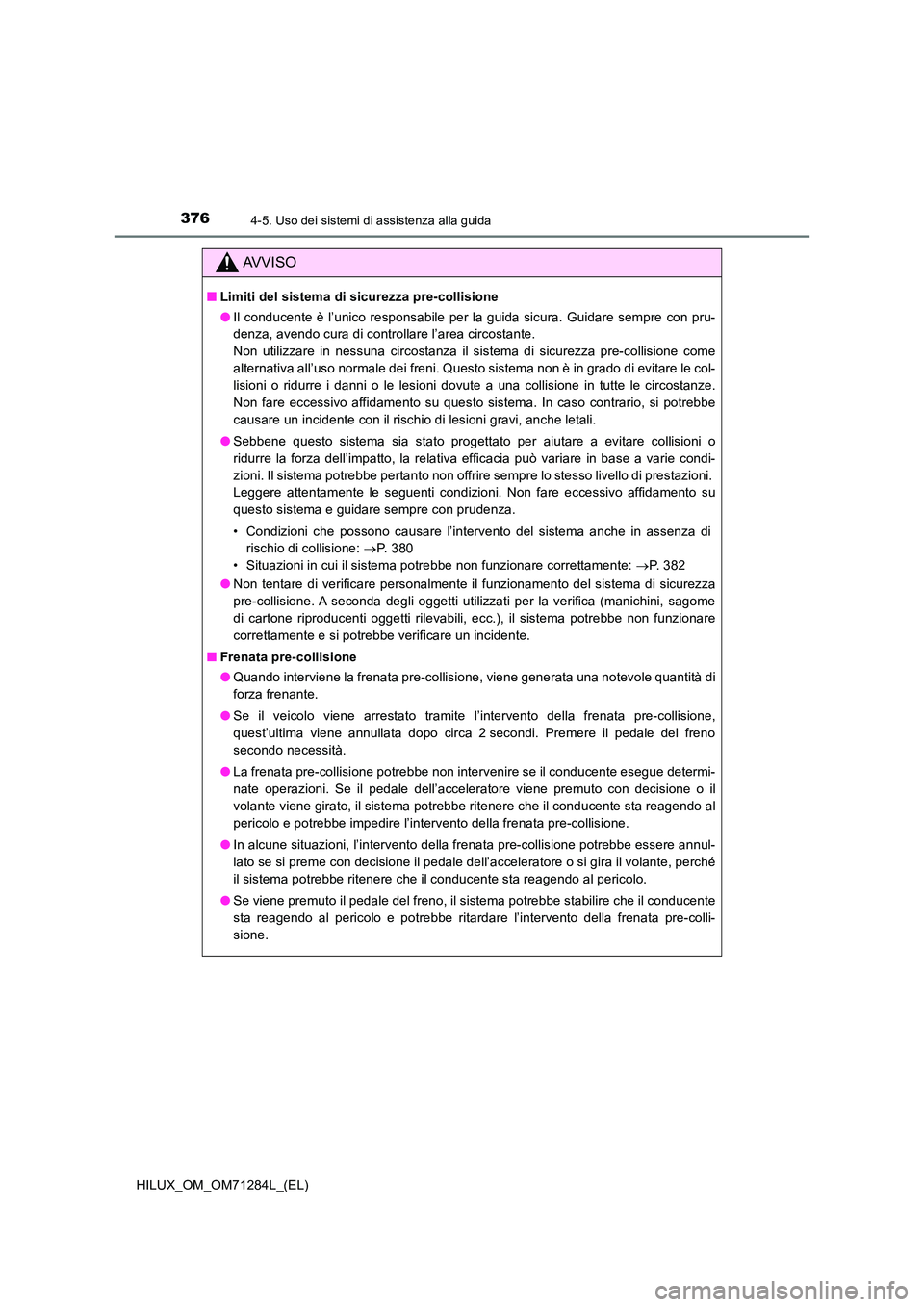

3764-5. Uso dei sistemi di assistenza alla guida
HILUX_OM_OM71284L_(EL)
AVVISO
■Limiti del sistema di sicurezza pre-collisione
● Il conducente è l’unico responsabile per la guida sicura. Guidare sempre con pru-
denza, avendo cura di controllare l’area circostante.
Non utilizzare in nessuna circostanza il sistema di sicurezza pre-collisione come
alternativa all’uso normale dei freni. Questo sistema non è in grado di evitare le col-
lisioni o ridurre i danni o le lesioni dovute a una collisione in tutte le circostanze.
Non fare eccessivo affidamento su questo sistema. In caso contrario, si potrebbe
causare un incidente con il rischio di lesioni gravi, anche letali.
● Sebbene questo sistema sia stato progettato per aiutare a evitare collisioni o
ridurre la forza dell’impatto, la relativa efficacia può variare in base a varie condi-
zioni. Il sistema potrebbe pertanto non offrire sempre lo stesso livello di prestazioni.
Leggere attentamente le seguenti condizioni. Non fare eccessivo affidamento su
questo sistema e guidare sempre con prudenza.
• Condizioni che possono causare l’intervento del sistema anche in assenza di
rischio di collisione: P. 3 8 0
• Situazioni in cui il sistema potrebbe non funzionare correttamente: P. 3 8 2
● Non tentare di verificare personalmente il funzionamento del sistema di sicurezza
pre-collisione. A seconda degli oggetti utilizzati per la verifica (manichini, sagome
di cartone riproducenti oggetti rilevabili, ecc.), il sistema potrebbe non funzionare
correttamente e si potrebbe verificare un incidente.
■ Frenata pre-collisione
● Quando interviene la frenata pre-collisione, viene generata una notevole quantità di
forza frenante.
● Se il veicolo viene arrestato tramite l’intervento della frenata pre-collisione,
quest’ultima viene annullata dopo circa 2 secondi. Premere il pedale del freno
secondo necessità.
● La frenata pre-collisione potrebbe non intervenire se il conducente esegue determi-
nate operazioni. Se il pedale dell’acceleratore viene premuto con decisione o il
volante viene girato, il sistema potrebbe ritenere che il conducente sta reagendo al
pericolo e potrebbe impedire l’intervento della frenata pre-collisione.
● In alcune situazioni, l’intervento della frenata pre-collisione potrebbe essere annul-
lato se si preme con decisione il pedale dell’acceleratore o si gira il volante, perché
il sistema potrebbe ritenere che il conducente sta reagendo al pericolo.
● Se viene premuto il pedale del freno, il sistema potrebbe stabilire che il conducente
sta reagendo al pericolo e potrebbe ritardare l’intervento della frenata pre-colli-
sione.

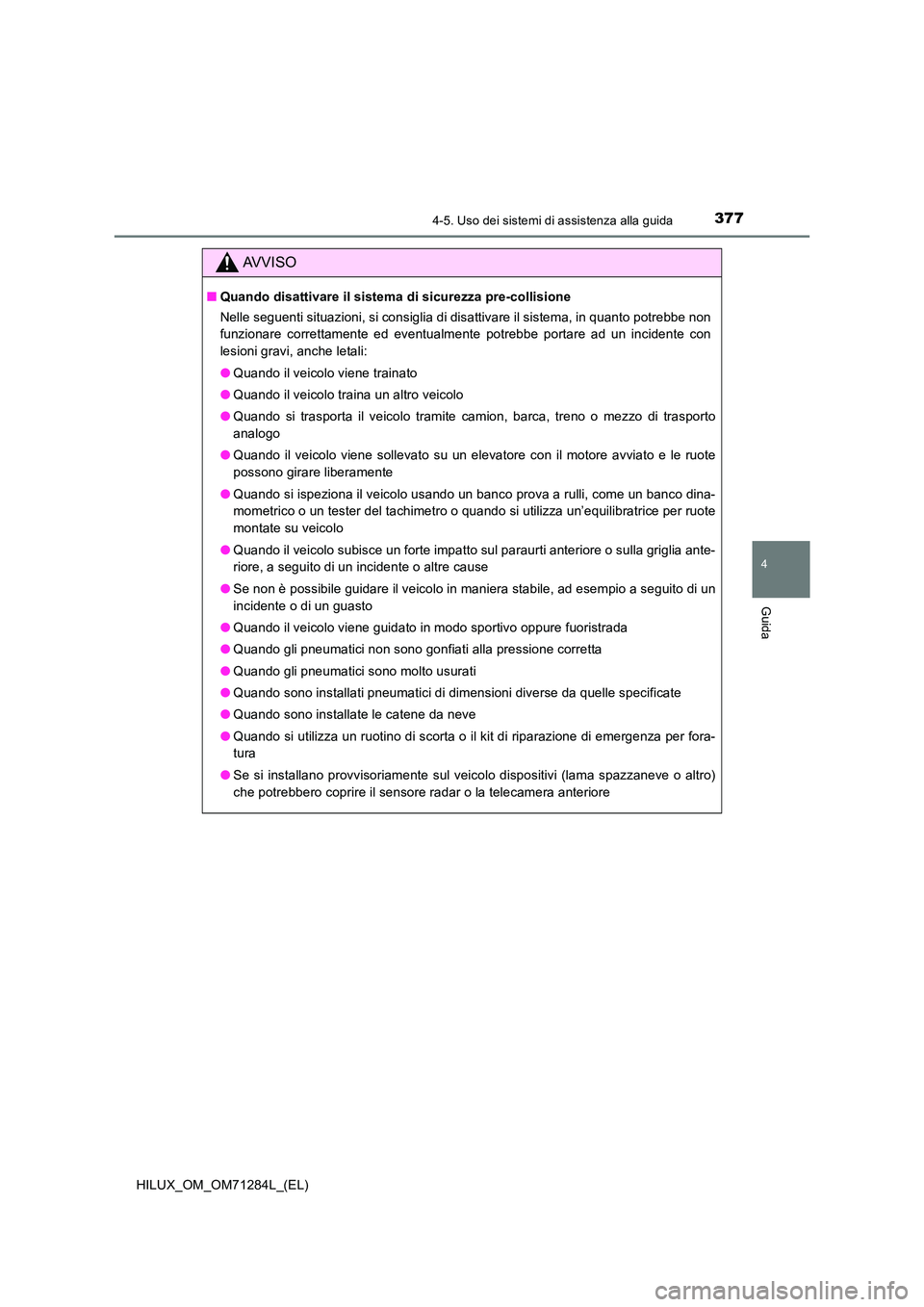

3774-5. Uso dei sistemi di assistenza alla guida
4
Guida
HILUX_OM_OM71284L_(EL)
AVVISO
■Quando disattivare il sistema di sicurezza pre-collisione
Nelle seguenti situazioni, si consiglia di disattivare il sistema, in quanto potrebbe non
funzionare correttamente ed eventualmente potrebbe portare ad un incidente con
lesioni gravi, anche letali:
● Quando il veicolo viene trainato
● Quando il veicolo traina un altro veicolo
● Quando si trasporta il veicolo tramite camion, barca, treno o mezzo di trasporto
analogo
● Quando il veicolo viene sollevato su un elevatore con il motore avviato e le ruote
possono girare liberamente
● Quando si ispeziona il veicolo usando un banco prova a rulli, come un banco dina-
mometrico o un tester del tachimetro o quando si utilizza un’equilibratrice per ruote
montate su veicolo
● Quando il veicolo subisce un forte impatto sul paraurti anteriore o sulla griglia ante-
riore, a seguito di un incidente o altre cause
● Se non è possibile guidare il veicolo in maniera stabile, ad esempio a seguito di un
incidente o di un guasto
● Quando il veicolo viene guidato in modo sportivo oppure fuoristrada
● Quando gli pneumatici non sono gonfiati alla pressione corretta
● Quando gli pneumatici sono molto usurati
● Quando sono installati pneumatici di dimensioni diverse da quelle specificate
● Quando sono installate le catene da neve
● Quando si utilizza un ruotino di scorta o il kit di riparazione di emergenza per fora-
tura
● Se si installano provvisoriamente sul veicolo dispositivi (lama spazzaneve o altro)
che potrebbero coprire il sensore radar o la telecamera anteriore

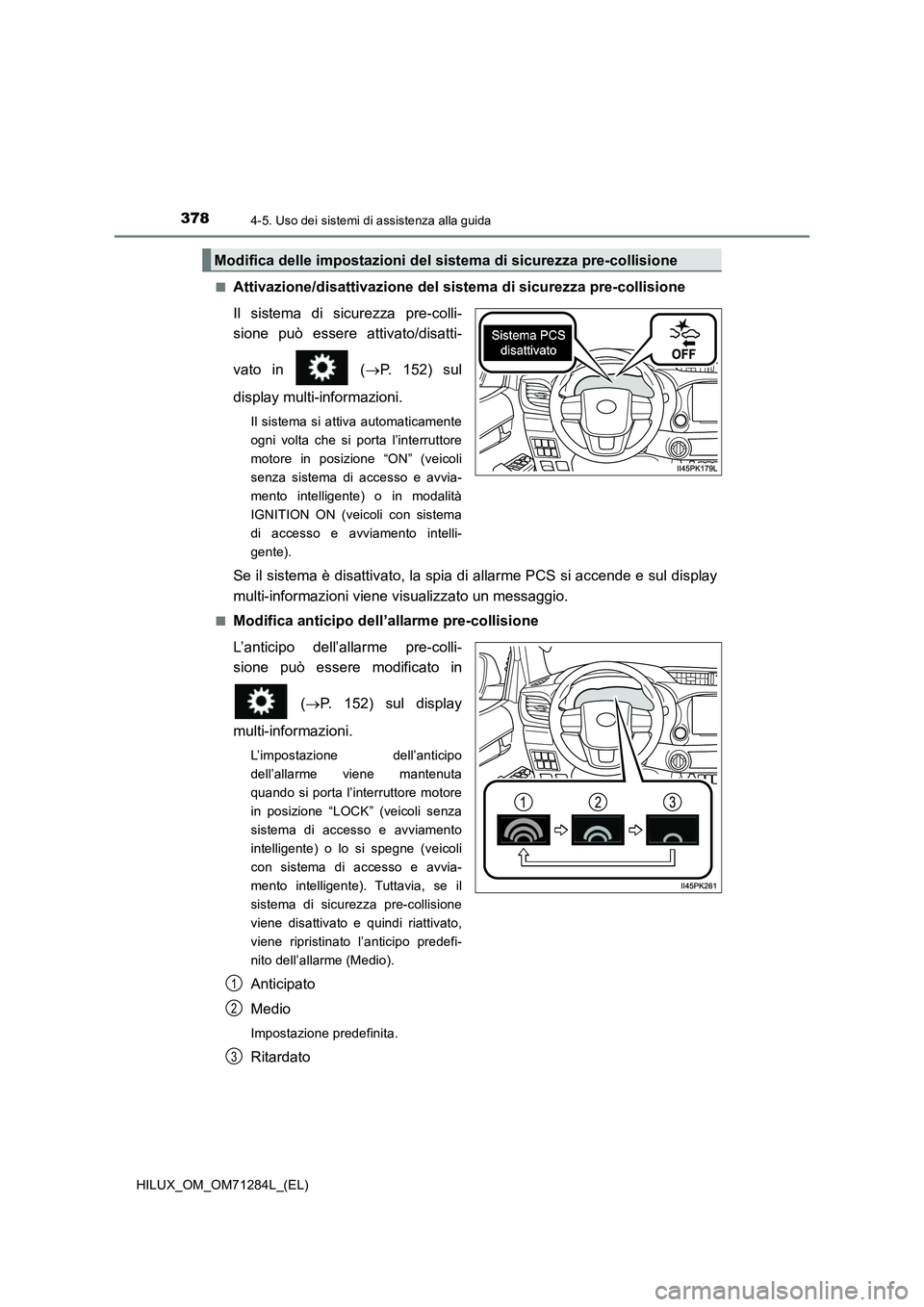

3784-5. Uso dei sistemi di assistenza alla guida
HILUX_OM_OM71284L_(EL)■
Attivazione/disattivazione del sistema di sicurezza pre-collisione
Il sistema di sicurezza pre-colli-
sione può essere attivato/disatti-
vato in (P. 152) sul
display multi-informazioni.
Il sistema si attiva automaticamente
ogni volta che si porta l’interruttore
motore in posizione “ON” (veicoli
senza sistema di accesso e avvia-
mento intelligente) o in modalità
IGNITION ON (veicoli con sistema
di accesso e avviamento intelli-
gente).
Se il sistema è disattivato, la spia di allarme PCS si accende e sul display
multi-informazioni viene visualizzato un messaggio.
■Modifica anticipo dell’allarme pre-collisione
L’anticipo dell’allarme pre-colli-
sione può essere modificato in
(P. 152) sul display
multi-informazioni.
L’impostazione dell’anticipo
dell’allarme viene mantenuta
quando si porta l’interruttore motore
in posizione “LOCK” (veicoli senza
sistema di accesso e avviamento
intelligente) o lo si spegne (veicoli
con sistema di accesso e avvia-
mento intelligente). Tuttavia, se il
sistema di sicurezza pre-collisione
viene disattivato e quindi riattivato,
viene ripristinato l’anticipo predefi-
nito dell’allarme (Medio).
Anticipato
Medio
Impostazione predefinita.
Ritardato
Modifica delle impostazioni del sistema di sicurezza pre-collisione
1
2
3

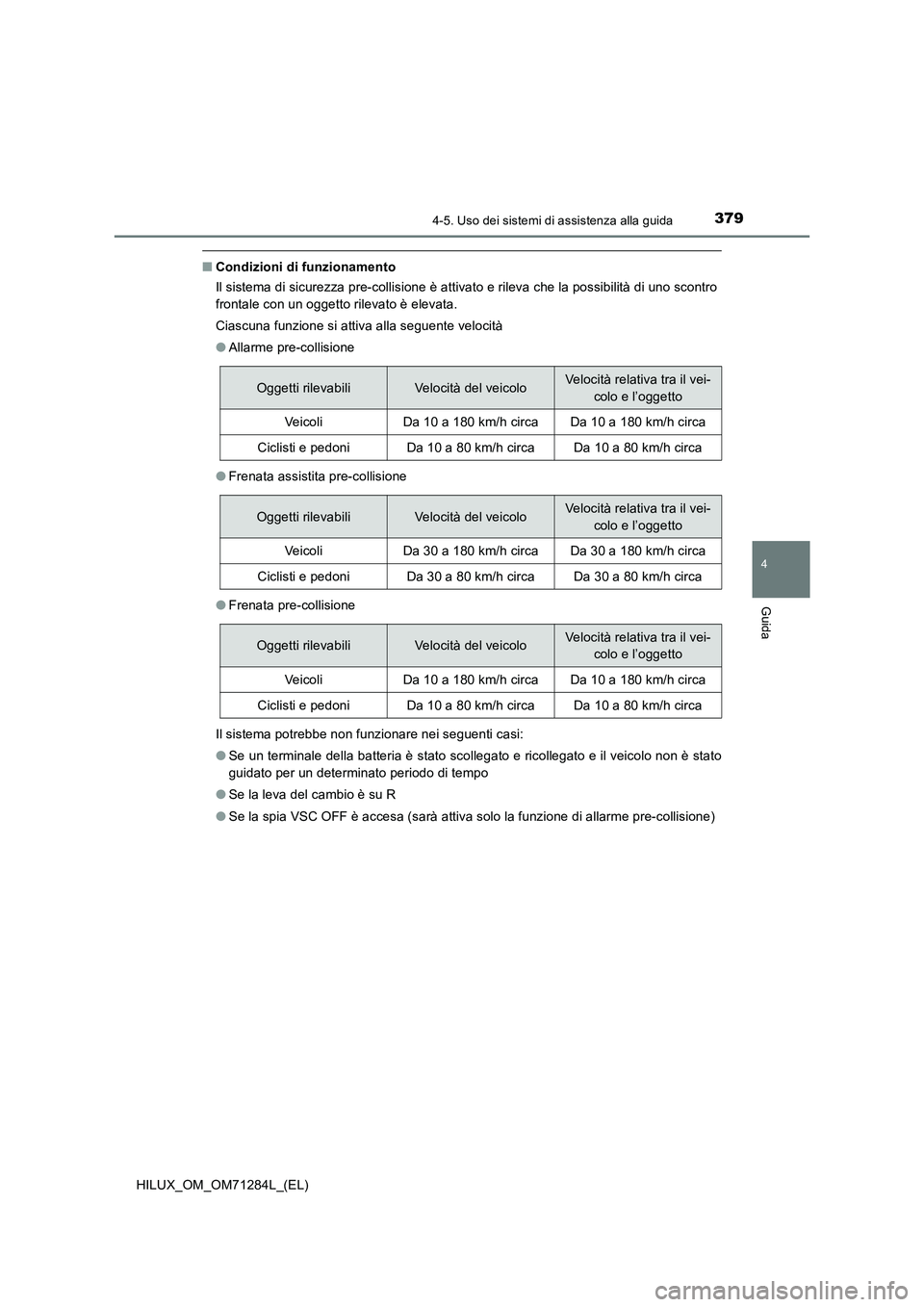

3794-5. Uso dei sistemi di assistenza alla guida
4
Guida
HILUX_OM_OM71284L_(EL)
■Condizioni di funzionamento
Il sistema di sicurezza pre-collisione è attivato e rileva che la possibilità di uno scontro
frontale con un oggetto rilevato è elevata.
Ciascuna funzione si attiva alla seguente velocità
●Allarme pre-collisione
●Frenata assistita pre-collisione
●Frenata pre-collisione
Il sistema potrebbe non funzionare nei seguenti casi:
●Se un terminale della batteria è stato scollegato e ricollegato e il veicolo non è stato
guidato per un determinato periodo di tempo
●Se la leva del cambio è su R
●Se la spia VSC OFF è accesa (sarà attiva solo la funzione di allarme pre-collisione)
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il vei-
colo e l’oggetto
Ve i c o l iDa 10 a 180 km/h circaDa 10 a 180 km/h circa
Ciclisti e pedoniDa 10 a 80 km/h circaDa 10 a 80 km/h circa
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il vei-
colo e l’oggetto
Ve i c o l iDa 30 a 180 km/h circaDa 30 a 180 km/h circa
Ciclisti e pedoniDa 30 a 80 km/h circaDa 30 a 80 km/h circa
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il vei-
colo e l’oggetto
Ve i c o l iDa 10 a 180 km/h circaDa 10 a 180 km/h circa
Ciclisti e pedoniDa 10 a 80 km/h circaDa 10 a 80 km/h circa

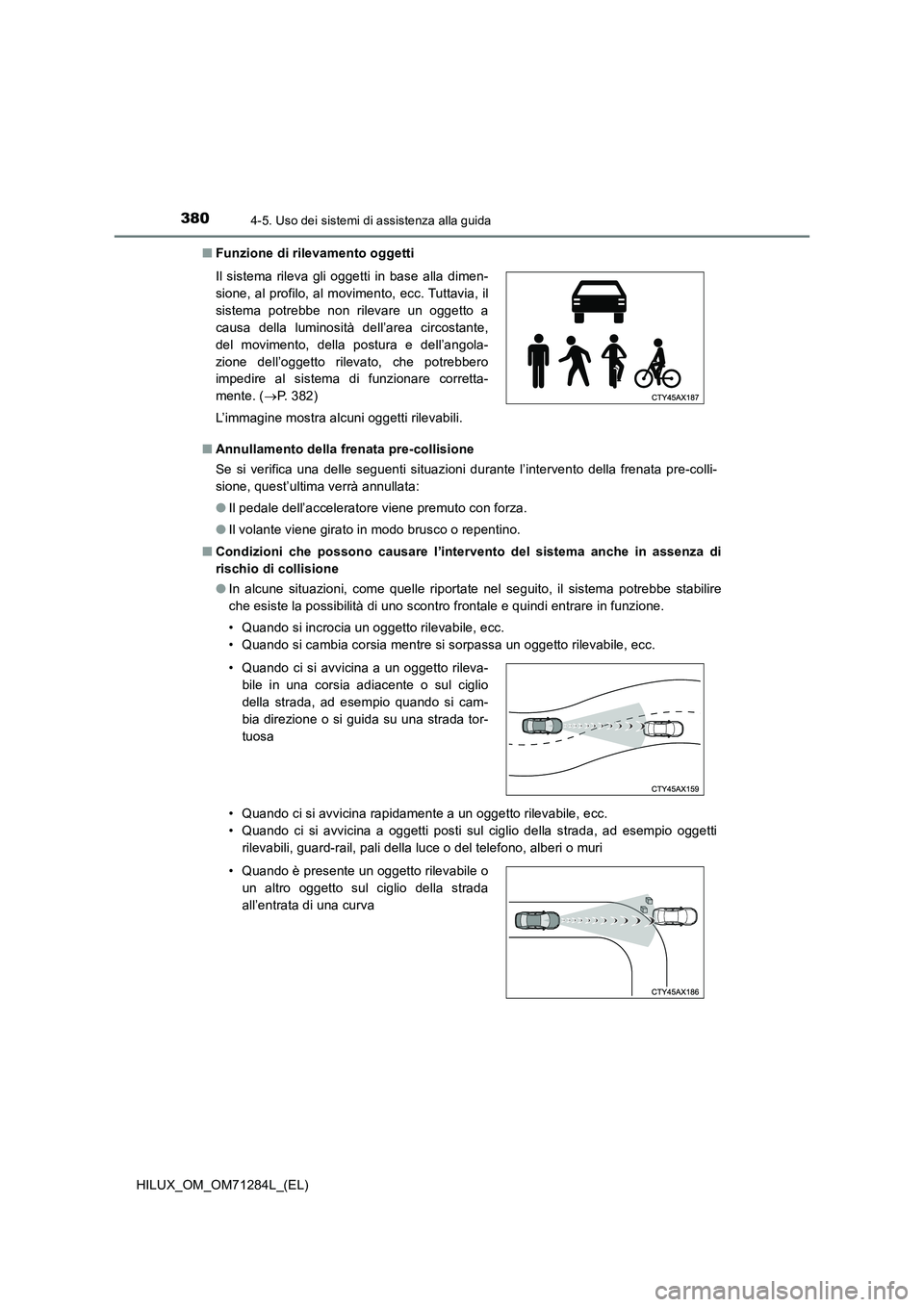

3804-5. Uso dei sistemi di assistenza alla guida
HILUX_OM_OM71284L_(EL)■Funzione di rilevamento oggetti
■Annullamento della frenata pre-collisione
Se si verifica una delle seguenti situazioni durante l’intervento della frenata pre-colli-
sione, quest’ultima verrà annullata:
●Il pedale dell’acceleratore viene premuto con forza.
●Il volante viene girato in modo brusco o repentino.
■Condizioni che possono causare l’intervento del sistema anche in assenza di
rischio di collisione
●In alcune situazioni, come quelle riportate nel seguito, il sistema potrebbe stabilire
che esiste la possibilità di uno scontro frontale e quindi entrare in funzione.
• Quando si incrocia un oggetto rilevabile, ecc.
• Quando si cambia corsia mentre si sorpassa un oggetto rilevabile, ecc.
• Quando ci si avvicina rapidamente a un oggetto rilevabile, ecc.
• Quando ci si avvicina a oggetti posti sul ciglio della strada, ad esempio oggetti
rilevabili, guard-rail, pali della luce o del telefono, alberi o muri Il sistema rileva gli oggetti in base alla dimen-
sione, al profilo, al movimento, ecc. Tuttavia, il
sistema potrebbe non rilevare un oggetto a
causa della luminosità dell’area circostante,
del movimento, della postura e dell’angola-
zione dell’oggetto rilevato, che potrebbero
impedire al sistema di funzionare corretta-
mente. (P. 382)
L’immagine mostra alcuni oggetti rilevabili.
• Quando ci si avvicina a un oggetto rileva-
bile in una corsia adiacente o sul ciglio
della strada, ad esempio quando si cam-
bia direzione o si guida su una strada tor-
tuosa
• Quando è presente un oggetto rilevabile o
un altro oggetto sul ciglio della strada
all’entrata di una curva
