TOYOTA PROACE 2019 Instruksjoner for bruk (in Norwegian)

251
Proace_no_Chap06_conduite_ed01-2016

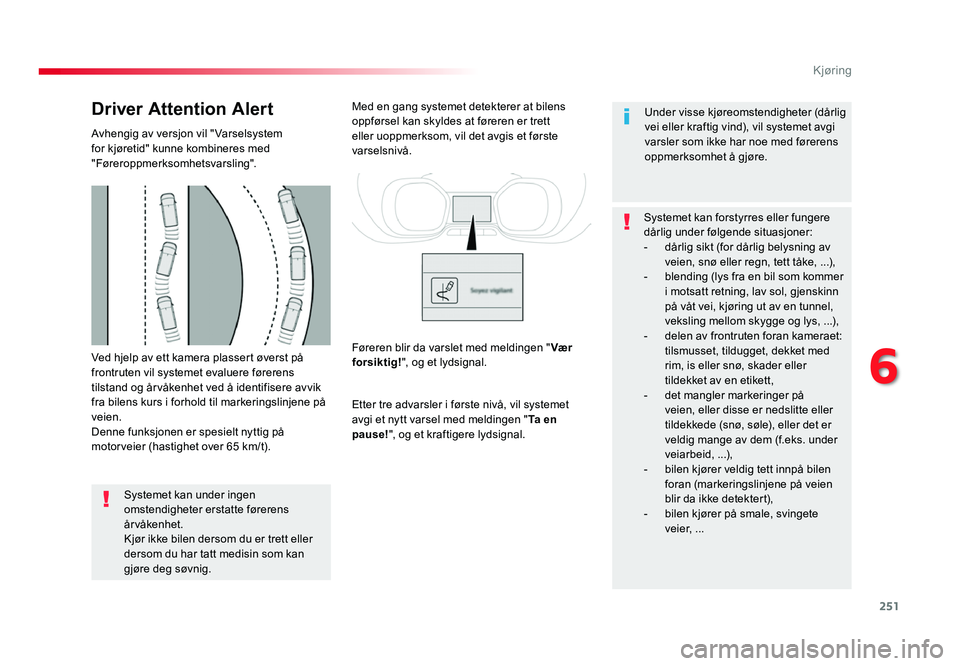

Ved hjelp av ett kamera plassert øverst på frontruten vil systemet evaluere førerens
tilstand og årvåkenhet ved å identifisere avvik
fra bilens kurs i forhold til markeringslinjene på
veien.
Denne funksjonen er spesielt nyttig på
motorveier (hastighet over 65 km/t).
Driver Attention Alert
Avhengig av versjon vil " Varselsystem
for kjøretid" kunne kombineres med
"Føreroppmerksomhetsvarsling".Systemet kan under ingen
omstendigheter erstatte førerens
årvåkenhet.
Kjør ikke bilen dersom du er trett eller
dersom du har tatt medisin som kan
gjøre deg søvnig. Med en gang systemet detekterer at bilens
oppførsel kan skyldes at føreren er trett
eller uoppmerksom, vil det avgis et første
varselsnivå.
Etter tre advarsler i første nivå, vil systemet
avgi et nytt varsel med meldingen "
Ta en
pause! ", og et kraftigere lydsignal. Under visse kjøreomstendigheter (dårlig
vei eller kraftig vind), vil systemet avgi
varsler som ikke har noe med førerens
oppmerksomhet å gjøre.
Systemet kan forstyrres eller fungere
dårlig under følgende situasjoner:
- dårlig sikt (for dårlig belysning av veien, snø eller regn, tett tåke, ...),- blending (lys fra en bil som kommer i motsatt retning, lav sol, gjenskinn
på våt vei, kjøring ut av en tunnel,
veksling mellom skygge og lys, ...),- delen av frontruten foran kameraet: tilsmusset, tildugget, dekket med
rim, is eller snø, skader eller
tildekket av en etikett,
- det mangler markeringer på veien, eller disse er nedslitte eller
tildekkede (snø, søle), eller det er
veldig mange av dem (f.eks. under
veiarbeid, ...),- bilen kjører veldig tett innpå bilen foran (markeringslinjene på veien
blir da ikke detektert),
- bilen kjører på smale, svingete veier, ...
Føreren blir da varslet med meldingen " Vær
forsiktig! ", og et lydsignal.
Proace_no_Chap06_conduite_ed01-2016.indd 25130/06/2016 16:56
6
Kjøring

252
Proace_no_Chap06_conduite_ed01-2016

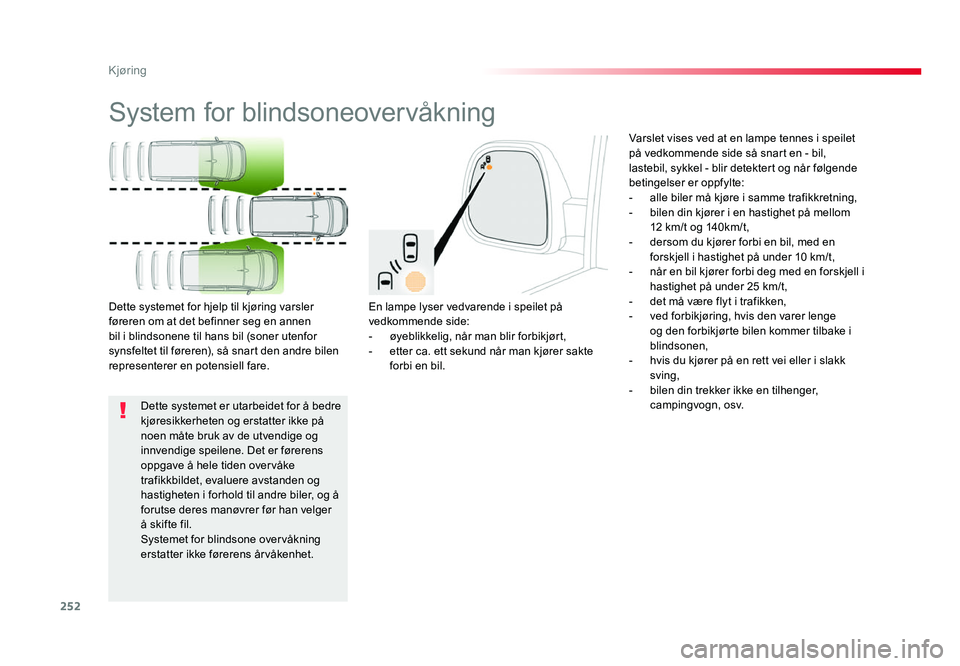

System for blindsoneovervåkning
En lampe lyser vedvarende i speilet på
vedkommende side:
- øyeblikkelig, når man blir forbikjørt,- etter ca. ett sekund når man kjører sakte forbi en bil.
Dette systemet for hjelp til kjøring varsler
føreren om at det befinner seg en annen
bil i blindsonene til hans bil (soner utenfor
synsfeltet til føreren), så snart den andre bilen
representerer en potensiell fare. Varslet vises ved at en lampe tennes i speilet
på vedkommende side så snart en - bil,
lastebil, sykkel - blir detektert og når følgende
betingelser er oppfylte:
- alle biler må kjøre i samme trafikkretning,- bilen din kjører i en hastighet på mellom 12 km/t og 140km/t,- dersom du kjører forbi en bil, med en forskjell i hastighet på under 10 km/t,- når en bil kjører forbi deg med en forskjell i
hastighet på under 25 km/t,- det må være flyt i trafikken,- ved forbikjøring, hvis den varer lenge og den forbikjørte bilen kommer tilbake i
blindsonen,
- hvis du kjører på en rett vei eller i slakk sving,- bilen din trekker ikke en tilhenger, campingvogn, osv.
Dette systemet er utarbeidet for å bedre
kjøresikkerheten og erstatter ikke på
noen måte bruk av de utvendige og
innvendige speilene. Det er førerens
oppgave å hele tiden overvåke
trafikkbildet, evaluere avstanden og
hastigheten i forhold til andre biler, og å
forutse deres manøvrer før han velger
Ã¥ skifte fil.
Systemet for blindsone overvåkning
erstatter ikke førerens årvåkenhet.
Proace_no_Chap06_conduite_ed01-2016.indd 25230/06/2016 16:56
Kjøring

253
Proace_no_Chap06_conduite_ed01-2016

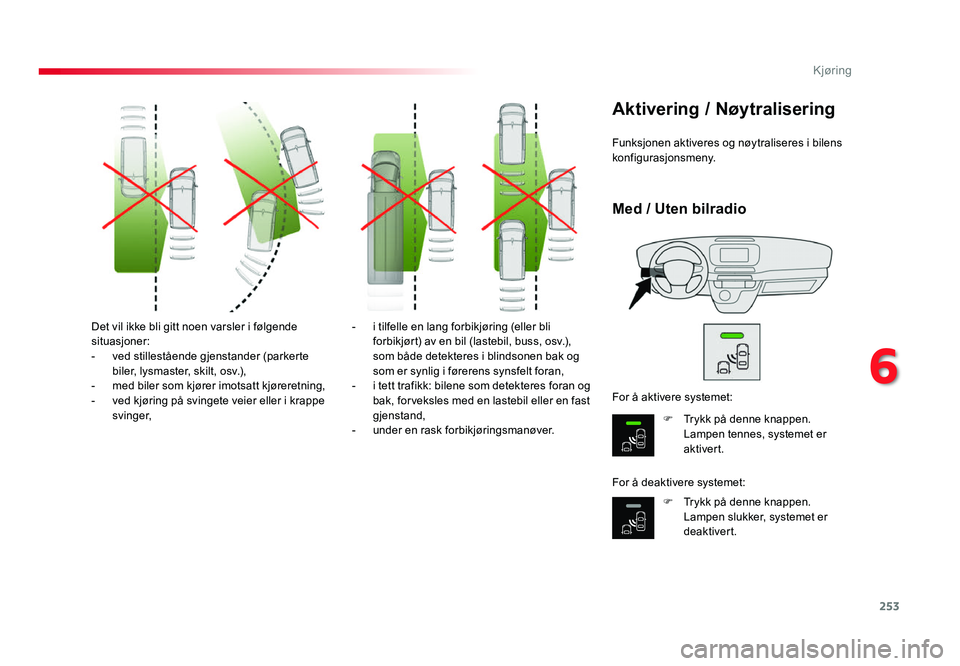

Det vil ikke bli gitt noen varsler i følgende situasjoner:- ved stillestående gjenstander (parkerte biler, lysmaster, skilt, osv.),- med biler som kjører imotsatt kjøreretning,- ved kjøring på svingete veier eller i krappe svinger,
- i tilfelle en lang forbikjøring (eller bli forbikjørt) av en bil (lastebil, buss, osv.),
som både detekteres i blindsonen bak og
som er synlig i førerens synsfelt foran,
- i tett trafikk: bilene som detekteres foran og bak, forveksles med en lastebil eller en fast
gjenstand,
- under en rask forbikjøringsmanøver.
Funksjonen aktiveres og nøytraliseres i bilens
konfigurasjonsmeny.
Aktivering / Nøytralisering
F Trykk på denne knappen. Lampen tennes, systemet er
aktivert.
F
Trykk på denne knappen. Lampen slukker, systemet er
deaktivert.
For å aktivere systemet:
For å deaktivere systemet:
Med / Uten bilradio
Proace_no_Chap06_conduite_ed01-2016.indd 25330/06/2016 16:56
6
Kjøring

254
Proace_no_Chap06_conduite_ed01-2016
Funksjonsfeil
Sørg for at den kontrolleres av autorisert
Toyota-forhandler/verksted eller en annen
behørig kvalifisert og profesjonelt utstyrt
faginstans.Systemet kan forstyrres midlertidig
under visse klimatiske forhold (regn,
hagel, osv.).
Spesielt kjøring på våt vei eller
overgang fra et tørt område til et vått
område, kan gi falske varsler (en
vannsprut i blindsonen kan tolkes som
en bil).
Når været er dårlig eller om vinteren,
påse at følerne ikke tildekkes med skitt,
frost eller snø.
Påse at varslingsområdet, som befinner
seg på det utvendige speilet, likeledes
detekteringsområdene, som befinner
seg på støtfangerene foran og bak,
ikke tildekkes av etiketter eller andre
gjenstander; disse kan risikerer å
forstyrre systemets funksjon.
Avhengig av bilens utstyr:
Med berøringsskjerm
I menyen Kjøring
, aktiver/deaktiver
" Dødvinkelalarm ".
Ved funksjonsfeil vil lampen(e) blinke.
Lampen på denne knappen blinker
og det gis en melding, samtidig som
det avgis et lydsignal.
Systemets tilstand lagres når tenningen
s l å s av.
Systemet nøytraliseres automatisk
ved trekking av en tilhenger med et
tilhengerfeste godkjent av Toyota-
forhandlernett.
Høytr ykksvask
Under vask av bilen din, hold
vannstrålen minst 30 cm vekk
fra følerne for å unngå skade på
sensorene.eller
Proace_no_Chap06_conduite_ed01-2016.indd 25430/06/2016 16:56
Kjøring

255
Proace_no_Chap06_conduite_ed01-2016
Ved hjelp av sensorer som er montert i støtfangeren, varsler denne funksjonen om
hindringer i nærheten (eksempler: fotgjenger,
kjøretøy, tre, gjerde, m.m.) som kommer inn i
detekteringsfeltet.
Visse typer hindringer (eksempler: en påle,
en oppmerkingskjegle eller lignende) kan
detekteres i begynnelsen, men ikke lenger på
slutten av manøveren hvis de befinner seg i
blindsonen til detekteringsfeltet.
Parkeringsassistanse
Parkeringsassistansen aktiveres når bilen
settes i revers.
Dette bekreftes med et lydsignal.
Parkeringsassistansen deaktiveres når bilen
ikke lenger er i revers.
Lydsignal
Parkeringsassistanse bak
Det kompletterer lydsignalet ved å vise
segmenter i displayet eller i instrumentpanelet,
som vises nærmere og nærmere bilen. Når
bilen er helt nær hindringen, vises symbolet
" Fare".
Grafisk hjelp
Denne funksjonen kan under ingen
omstendigheter erstatte førerens
årvåkenhet.Hindringen lokaliseres i henhold til et lydsignal
som øker i hyppighet etterhvert som bilen
nærmer seg hindringen.
Lyden fra høyttaleren (høyre eller venstre)
gjør det mulig å lokalisere på hvilken side
hindringen befinner seg.
NÃ¥r det er mindre enn cirka 30 cm mellom bilen
og hindringen, lyder varselsignalet kontinuerlig.
Proace_no_Chap06_conduite_ed01-2016.indd 25530/06/2016 16:56
6
Kjøring

256
Proace_no_Chap06_conduite_ed01-2016

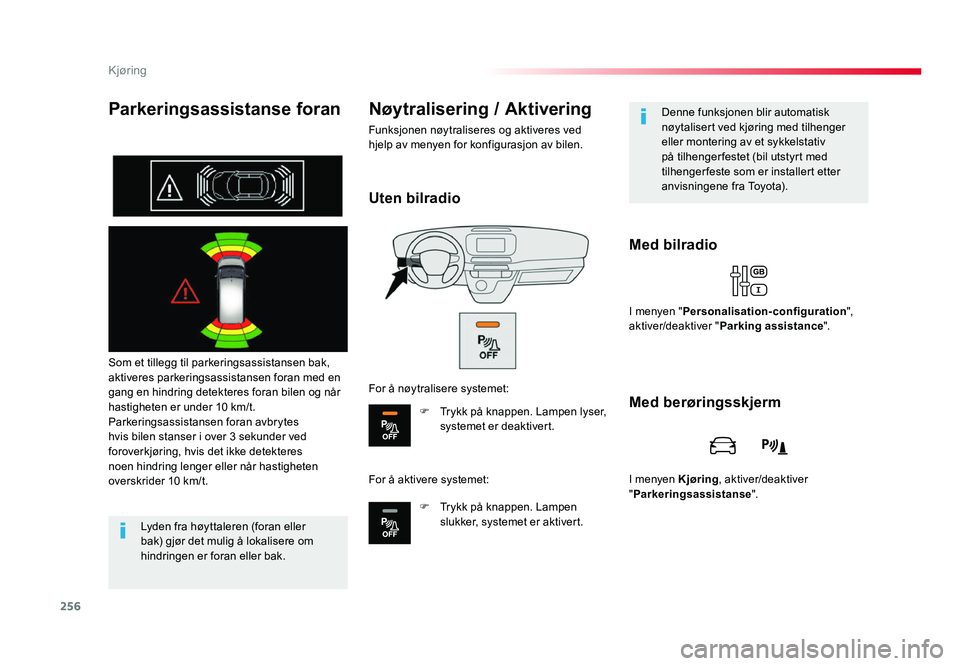

Parkeringsassistanse foran
Som et tillegg til parkeringsassistansen bak,
aktiveres parkeringsassistansen foran med en
gang en hindring detekteres foran bilen og når
hastigheten er under 10 km/t.
Parkeringsassistansen foran avbrytes
hvis bilen stanser i over 3 sekunder ved
foroverkjøring, hvis det ikke detekteres
noen hindring lenger eller når hastigheten
overskrider 10 km/t.
Med bilradio
Nøytralisering / Aktivering
Funksjonen nøytraliseres og aktiveres ved
hjelp av menyen for konfigurasjon av bilen.
Lyden fra høyttaleren (foran eller
bak) gjør det mulig å lokalisere om
hindringen er foran eller bak. Denne funksjonen blir automatisk
nøytalisert ved kjøring med tilhenger
eller montering av et sykkelstativ
på tilhenger festet (bil utstyrt med
tilhengerfeste som er installert etter
anvisningene fra Toyota).
I menyen " Personalisation-configuration ",
aktiver/deaktiver " Parking assistance ".
Med berøringsskjerm
I menyen Kjøring, aktiver/deaktiver
" Parkeringsassistanse ".
Uten bilradio
For å nøytralisere systemet:
F
Trykk på knappen. Lampen lyser, systemet er deaktivert.
For å aktivere systemet: F
Trykk på knappen. Lampen slukker, systemet er aktivert.
Proace_no_Chap06_conduite_ed01-2016.indd 25630/06/2016 16:56
Kjøring

257
Proace_no_Chap06_conduite_ed01-2016
Funksjonsfeil indikeres når bilen settes i revers, og avhengig av utstyr, ved at:
Kontakt autorisert Toyota-forhandler/
verksted, eller en annen behørig kvalifisert og
profesjonelt utstyrt faginstans.
Denne lampen lyser og det vises en
melding, samtidig som det avgis et
lydsignal.
Lampen på denne knappen blinker
og det vises en melding, samtidig
som det avgis et lydsignal.
I dårlig vær eller om vinteren, kontroller
at sensorene ikke er tildekket av søle,
frost eller snø. Dersom det lyder et langt
pipesignal når du setter bilen i revers,
kan det bety at sensorene er tilsmusset.
Visse lydkilder rundt bilen (motorsykkel,
lastebil, steinbor, osv.) kan utløse
lydsignalene til parkeringsassistansen. Høytr ykksvask
Under vask av bilen din, hold vannstrålen
minst 30 cm unna sensorene. Hvis den
plasseres næremre, risikerer du å skade
disse sensorene.
Funksjonsfeil
Proace_no_Chap06_conduite_ed01-2016.indd 25730/06/2016 16:56
6
Kjøring

258
Proace_no_Chap06_conduite_ed01-2016

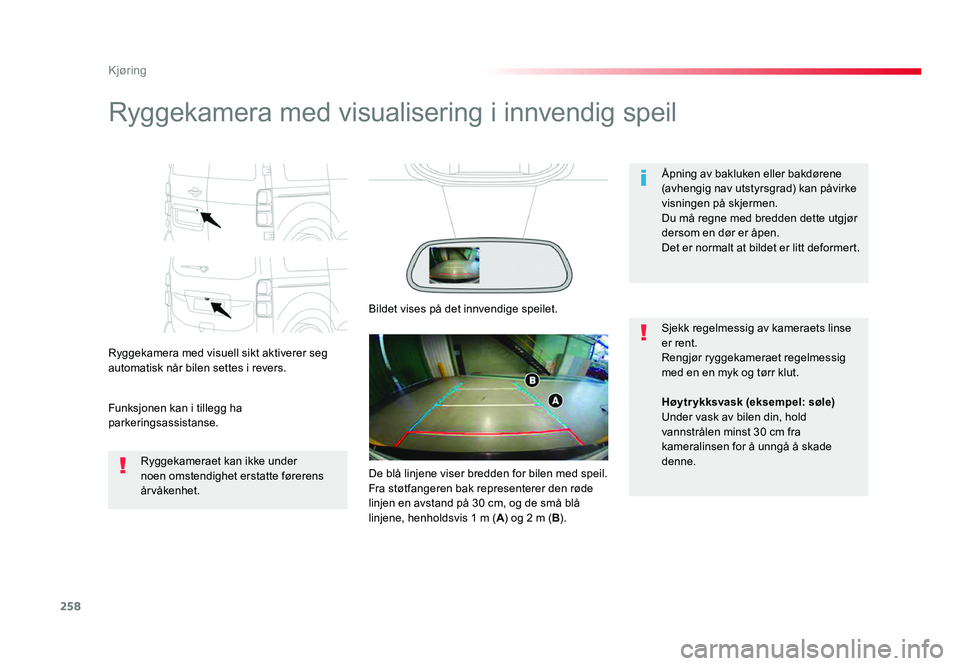

Ryggekamera med visualisering i innvendig speil
Ryggekamera med visuell sikt aktiverer seg
automatisk når bilen settes i revers.
Funksjonen kan i tillegg ha
parkeringsassistanse.Åpning av bakluken eller bakdørene
(avhengig nav utstyrsgrad) kan påvirke
visningen på skjermen.
Du må regne med bredden dette utgjør
dersom en dør er åpen.
Det er normalt at bildet er litt deformert.
Ryggekameraet kan ikke under
noen omstendighet erstatte førerens
årvåkenhet. Sjekk regelmessig av kameraets linse
er rent.
Rengjør ryggekameraet regelmessig
med en en myk og tørr klut.
Bildet vises på det innvendige speilet.
Høytrykksvask (eksempel: søle)
Under vask av bilen din, hold
vannstrålen minst 30 cm fra
kameralinsen for å unngå å skade
denne.
De blå linjene viser bredden for bilen med speil.
Fra støtfangeren bak representerer den røde
linjen en avstand på 30 cm, og de små blå
linjene, henholdsvis 1 m ( A) og 2 m ( B).
Proace_no_Chap06_conduite_ed01-2016.indd 25830/06/2016 16:56
Kjøring

259
Proace_no_Chap06_conduite_ed01-2016

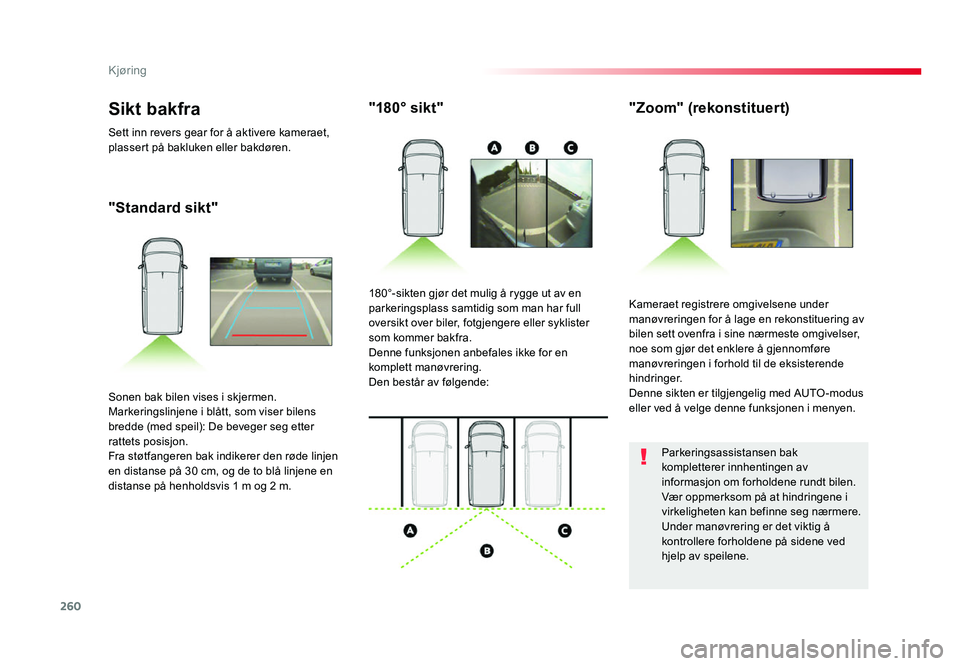

180° sikt bakover
Dette systemet gjør det mulig å se på skjermen
forholdene rundt bilen ved hjelp av kameraer
som er plassert bak på bilen. Ryggesensorene
i støtfangeren bak og/eller foran kompletterer
informasjonen om forholdene sett ovenfra
(høyre side).
I tillegg til sikten ovenfra (høyre side) kan det
vises flere forskjellige typer sikt (venstre side):
- standard sikt bakover,- 180° sikt bakover,- rekonstituert zoom bakover.
Prinsippet med
rekonstituering av bilde
Systemet viser en kontekstuell sikt (venstre
del), smat bilen sett ovenfra med de nærmeste
omgivelser.
Den AUTOmatiske mmodus er aktivert som
standard.
I denne modus velger systemet det beste
bildet som skal vises (standard eller zoom),
avhengig av informasjonen som gis av
parkeringsassistansen.
180°-sikten er tilgjengelig via menyene.Visningen forsvinner når bilen kommer
opp i en hastighet på over 10 km/t.
Funksjonen deaktiveres automatisk
ca. 7 sekunder etter at bilen blir tatt
ut av revers, elelr når en dør eller
koffertlokket åpnes. Dette systemet er en visuell hjelp,
og kan under ingen omstendigheter
erstatte førerens oppmerksomhet.
Bildene som gis av kameraet kan virke
deformerte på grunn av omgivelsene
(utvendige forhold, kjøremodus, ...).Skyggesoner når det er sol, eller
utilstrekkellige lysforhold, kan formørke
bildet og redusere kontrastene.
Systemet bruker kameraet bak til å registrere
forholdene rundt bilen under manøvreringen.
Det rekonstitueres et bilde av bilen sett ovenfra
i dens umiddelbare omgivelser (mellom
blå klammer. Dette gjøres i sanntid under
manøvreringen.
Denne representasjonen gjør det enklere å
plassere bilen under parkering, og å se alle
hindringer som måtte befinne seg i nærheten.
Det rekonstituerte bildet slettes automatisk
dersom bilen står lenge stille.
Proace_no_Chap06_conduite_ed01-2016.indd 25930/06/2016 16:56
6
Kjøring

260
Proace_no_Chap06_conduite_ed01-2016
"Standard sikt"
"180° sikt""Zoom" (rekonstituert)
Kameraet registrere omgivelsene under
manøvreringen for å lage en rekonstituering av
bilen sett ovenfra i sine nærmeste omgivelser,
noe som gjør det enklere å gjennomføre
manøvreringen i forhold til de eksisterende
hindringer.
Denne sikten er tilgjengelig med AUTO -modus
eller ved å velge denne funksjonen i menyen.
180°-sikten gjør det mulig å rygge ut av en
parkeringsplass samtidig som man har full
oversikt over biler, fotgjengere eller syklister
som kommer bakfra.
Denne funksjonen anbefales ikke for en
komplett manøvrering.
Den består av følgende:
Sonen bak bilen vises i skjermen.
Markeringslinjene i blått, som viser bilens
bredde (med speil): De beveger seg etter
rattets posisjon.
Fra støtfangeren bak indikerer den røde linjen
en distanse på 30 cm, og de to blå linjene en distanse på henholdsvis 1 m og 2 m.
Sikt bakfra
Sett inn revers gear for å aktivere kameraet,
plassert på bakluken eller bakdøren.
Parkeringsassistansen bak
kompletterer innhentingen av
informasjon om forholdene rundt bilen.
Vær oppmerksom på at hindringene i
virkeligheten kan befinne seg nærmere.
Under manøvrering er det viktig å
kontrollere forholdene på sidene ved
hjelp av speilene.
Proace_no_Chap06_conduite_ed01-2016.indd 26030/06/2016 16:56
Kjøring
