TOYOTA PROACE CITY VERSO EV 2021 Kasutusjuhend (in Estonian)

61
Kasutuslihtsus ja mugavus
3

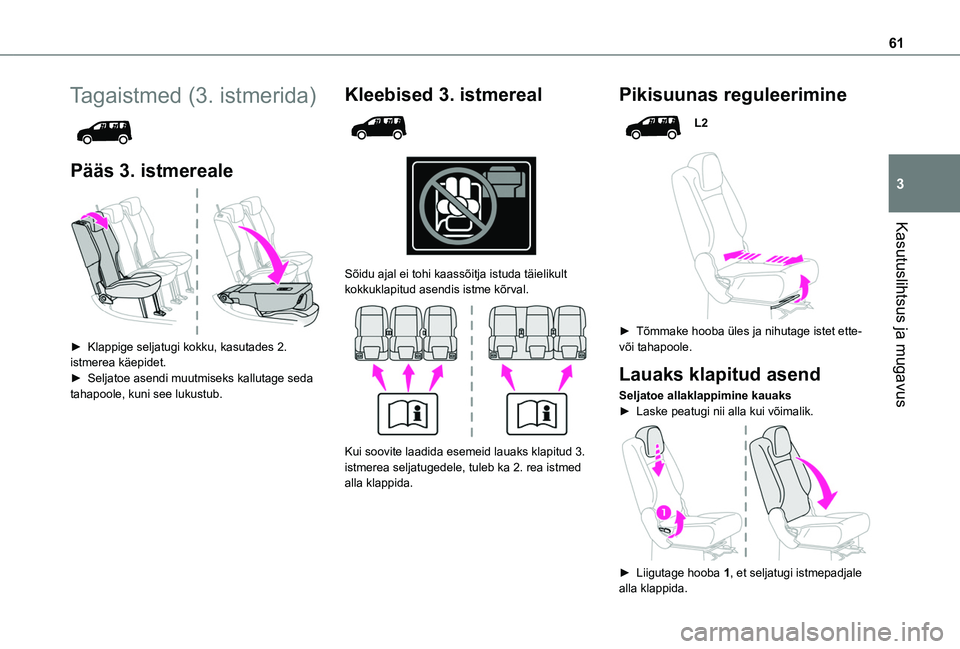

Tagaistmed (3. istmerida)

Pääs 3. istmereale

► Klappige seljatugi kokku, kasutades 2. istmerea käepidet.► Seljatoe asendi muutmiseks kallutage seda tahapoole, kuni see lukustub.
Kleebised 3. istmereal


Sõidu ajal ei tohi kaassõitja istuda täielikult kokkuklapitud asendis istme kõrval.

Kui soovite laadida esemeid lauaks klapitud 3. istmerea seljatugedele, tuleb ka 2. rea istmed alla klappida.
Pikisuunas reguleerimine
L2


► Tõmmake hooba üles ja nihutage istet ette- või tahapoole.
Lauaks klapitud asend
Seljatoe allaklappimine kauaks► Laske peatugi nii alla kui võimalik.

► Liigutage hooba 1, et seljatugi istmepadjale alla klappida.

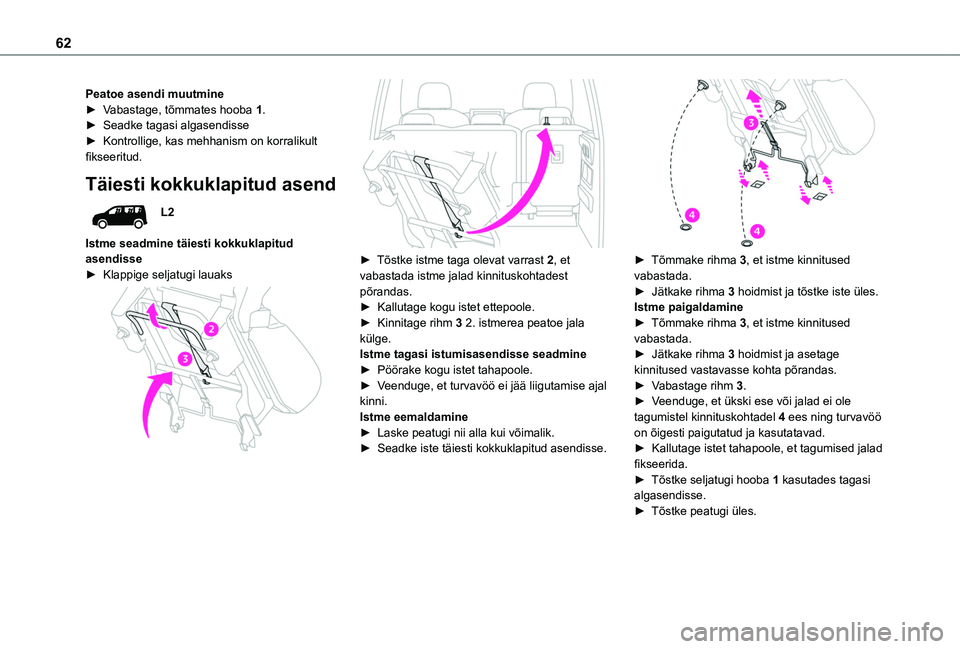

62
Peatoe asendi muutmine► Vabastage, tõmmates hooba 1.► Seadke tagasi algasendisse► Kontrollige, kas mehhanism on korralikult fikseeritud.
Täiesti kokkuklapitud asend
L2
Istme seadmine täiesti kokkuklapitud asendisse► Klappige seljatugi lauaks


► Tõstke istme taga olevat varrast 2, et vabastada istme jalad kinnituskohtadest põrandas.► Kallutage kogu istet ettepoole.► Kinnitage rihm 3 2. istmerea peatoe jala külge.Istme tagasi istumisasendisse seadmine► Pöörake kogu istet tahapoole.► Veenduge, et turvavöö ei jää liigutamise ajal kinni.Istme eemaldamine► Laske peatugi nii alla kui võimalik.► Seadke iste täiesti kokkuklapitud asendisse.

► Tõmmake rihma 3, et istme kinnitused vabastada.► Jätkake rihma 3 hoidmist ja tõstke iste üles.Istme paigaldamine► Tõmmake rihma 3, et istme kinnitused vabastada.► Jätkake rihma 3 hoidmist ja asetage kinnitused vastavasse kohta põrandas.► Vabastage rihm 3.► Veenduge, et ükski ese või jalad ei ole tagumistel kinnituskohtadel 4 ees ning turvavöö on õigesti paigutatud ja kasutatavad.► Kallutage istet tahapoole, et tagumised jalad fikseerida.► Tõstke seljatugi hooba 1 kasutades tagasi algasendisse.► Tõstke peatugi üles.

63
Kasutuslihtsus ja mugavus
3

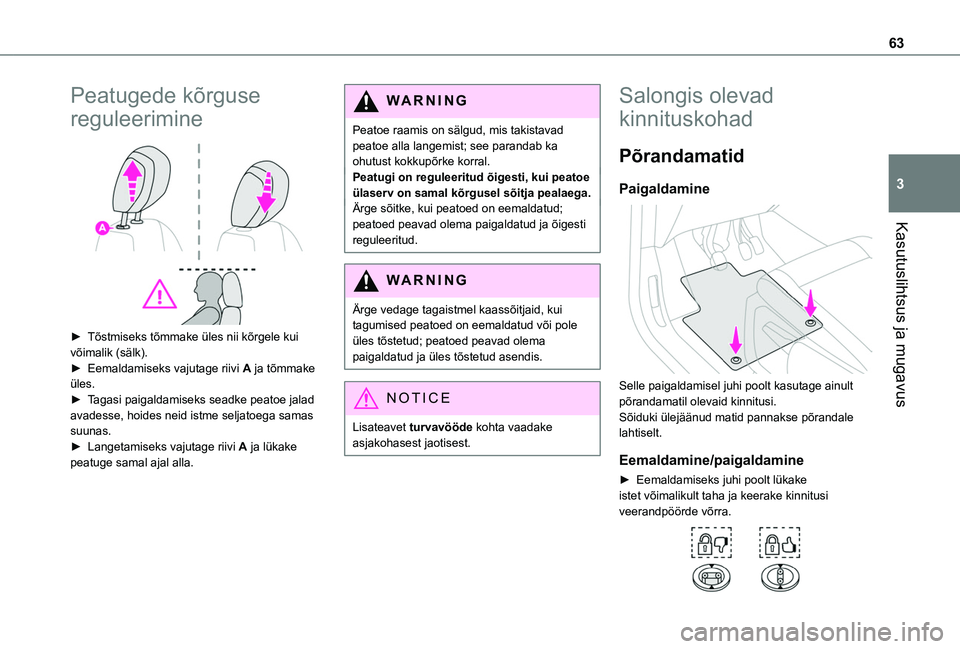

Peatugede kõrguse
reguleerimine

► Tõstmiseks tõmmake üles nii kõrgele kui võimalik (sälk).► Eemaldamiseks vajutage riivi A ja tõmmake üles.► Tagasi paigaldamiseks seadke peatoe jalad avadesse, hoides neid istme seljatoega samas suunas.► Langetamiseks vajutage riivi A ja lükake peatuge samal ajal alla.
WARNI NG
Peatoe raamis on sälgud, mis takistavad peatoe alla langemist; see parandab ka ohutust kokkupõrke korral.Peatugi on reguleeritud õigesti, kui peatoe ülaserv on samal kõrgusel sõitja pealaega.Ärge sõitke, kui peatoed on eemaldatud; peatoed peavad olema paigaldatud ja õigesti reguleeritud.
WARNI NG
Ärge vedage tagaistmel kaassõitjaid, kui tagumised peatoed on eemaldatud või pole üles tõstetud; peatoed peavad olema paigaldatud ja üles tõstetud asendis.
NOTIC E
Lisateavet turvavööde kohta vaadake asjakohasest jaotisest.
Salongis olevad
kinnituskohad
Põrandamatid
Paigaldamine

Selle paigaldamisel juhi poolt kasutage ainult põrandamatil olevaid kinnitusi.Sõiduki ülejäänud matid pannakse põrandale lahtiselt.
Eemaldamine/paigaldamine
► Eemaldamiseks juhi poolt lükake istet võimalikult taha ja keerake kinnitusi veerandpöörde võrra.

64

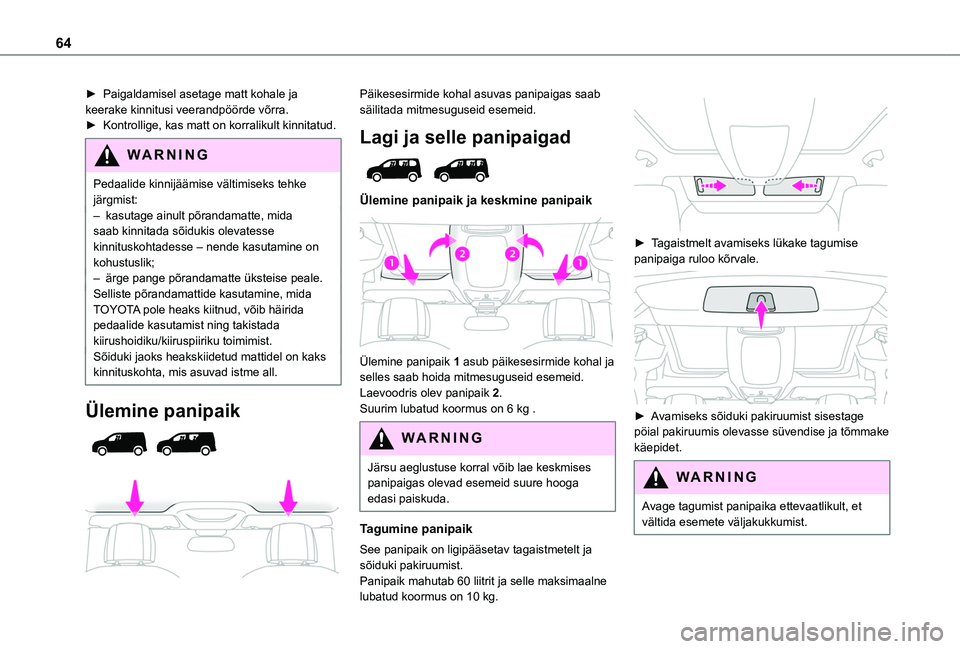

► Paigaldamisel asetage matt kohale ja keerake kinnitusi veerandpöörde võrra.► Kontrollige, kas matt on korralikult kinnitatud.
WARNI NG
Pedaalide kinnijäämise vältimiseks tehke järgmist:– kasutage ainult põrandamatte, mida saab kinnitada sõidukis olevatesse
kinnituskohtadesse – nende kasutamine on kohustuslik;– ärge pange põrandamatte üksteise peale.Selliste põrandamattide kasutamine, mida TOYOTA pole heaks kiitnud, võib häirida pedaalide kasutamist ning takistada kiirushoidiku/kiiruspiiriku toimimist.Sõiduki jaoks heakskiidetud mattidel on kaks kinnituskohta, mis asuvad istme all.
Ülemine panipaik


Päikesesirmide kohal asuvas panipaigas saab säilitada mitmesuguseid esemeid.
Lagi ja selle panipaigad

Ülemine panipaik ja keskmine panipaik

Ülemine panipaik 1 asub päikesesirmide kohal ja selles saab hoida mitmesuguseid esemeid.Laevoodris olev panipaik 2.Suurim lubatud koormus on 6 kg .
WARNI NG
Järsu aeglustuse korral võib lae keskmises panipaigas olevad esemeid suure hooga edasi paiskuda.
Tagumine panipaik
See panipaik on ligipääsetav tagaistmetelt ja sõiduki pakiruumist.Panipaik mahutab 60 liitrit ja selle maksimaalne lubatud koormus on 10 kg.


► Tagaistmelt avamiseks lükake tagumise panipaiga ruloo kõrvale.

► Avamiseks sõiduki pakiruumist sisestage pöial pakiruumis olevasse süvendise ja tõmmake käepidet.
WARNI NG
Avage tagumist panipaika ettevaatlikult, et vältida esemete väljakukkumist.

65
Kasutuslihtsus ja mugavus
3

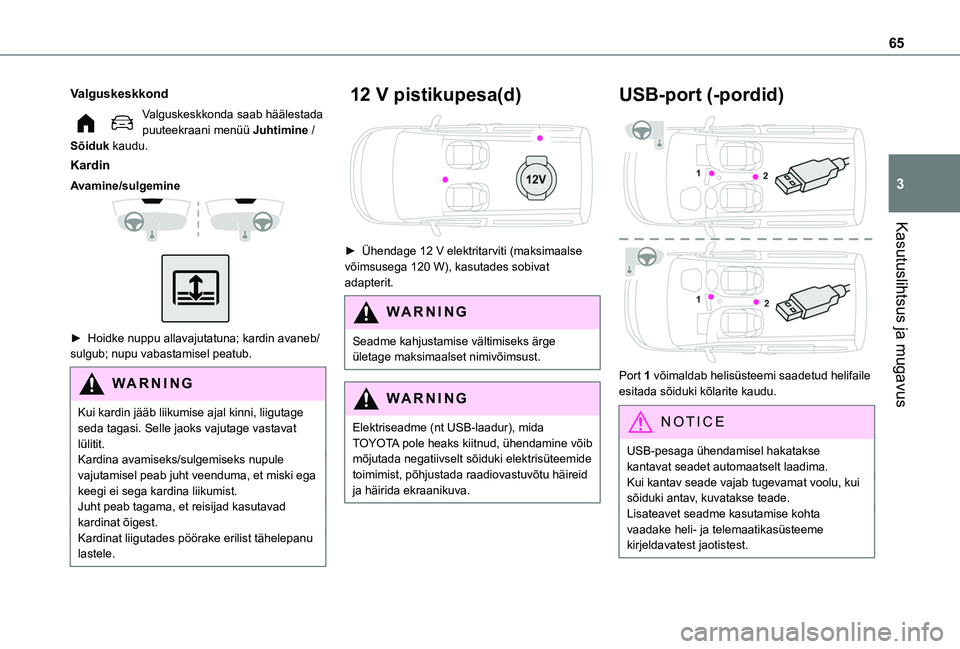

Valguskeskkond
Valguskeskkonda saab häälestada puuteekraani menüü Juhtimine / Sõiduk kaudu.
Kardin
Avamine/sulgemine


► Hoidke nuppu allavajutatuna; kardin avaneb/sulgub; nupu vabastamisel peatub.
WARNI NG
Kui kardin jääb liikumise ajal kinni, liigutage seda tagasi. Selle jaoks vajutage vastavat lülitit.Kardina avamiseks/sulgemiseks nupule vajutamisel peab juht veenduma, et miski ega keegi ei sega kardina liikumist.Juht peab tagama, et reisijad kasutavad kardinat õigest.Kardinat liigutades pöörake erilist tähelepanu
lastele.
12 V pistikupesa(d)

► Ühendage 12 V elektritarviti (maksimaalse võimsusega 120 W), kasutades sobivat adapterit.
WARNI NG
Seadme kahjustamise vältimiseks ärge ületage maksimaalset nimivõimsust.
WARNI NG
Elektriseadme (nt USB-laadur), mida TOYOTA pole heaks kiitnud, ühendamine võib mõjutada negatiivselt sõiduki elektrisüteemide toimimist, põhjustada raadiovastuvõtu häireid
ja häirida ekraanikuva.
USB-port (-pordid)

Port 1 võimaldab helisüsteemi saadetud helifaile esitada sõiduki kõlarite kaudu.
NOTIC E
USB-pesaga ühendamisel hakatakse kantavat seadet automaatselt laadima.Kui kantav seade vajab tugevamat voolu, kui sõiduki antav, kuvatakse teade.Lisateavet seadme kasutamise kohta vaadake heli- ja telemaatikasüsteeme
kirjeldavatest jaotistest.

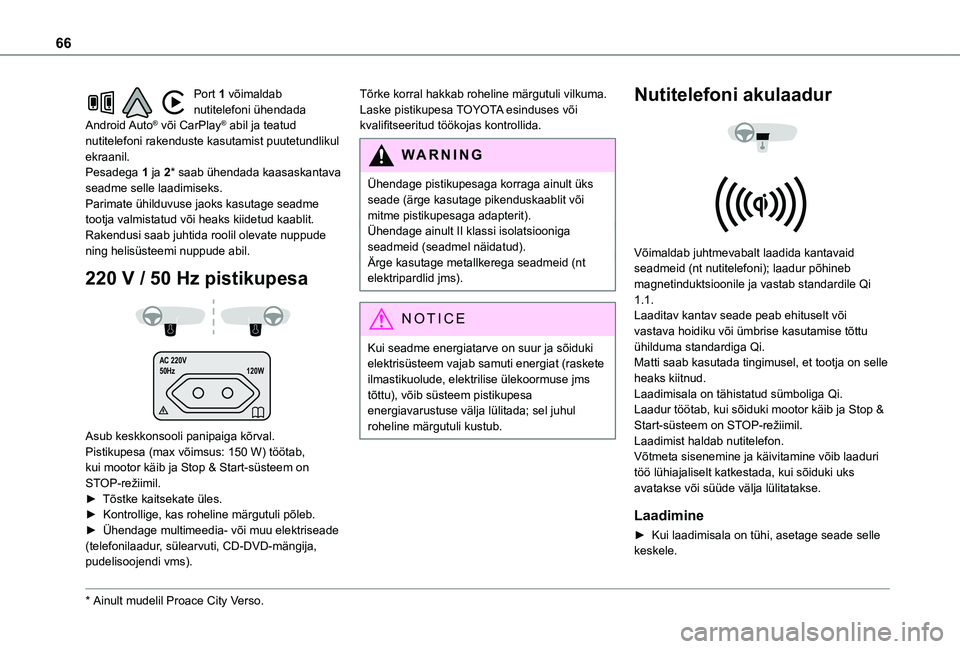

66
Port 1 võimaldab nutitelefoni ühendada Android Auto® või CarPlay® abil ja teatud nutitelefoni rakenduste kasutamist puutetundlikul ekraanil.Pesadega 1 ja 2* saab ühendada kaasaskantava seadme selle laadimiseks.Parimate ühilduvuse jaoks kasutage seadme tootja valmistatud või heaks kiidetud kaablit.Rakendusi saab juhtida roolil olevate nuppude ning helisüsteemi nuppude abil.
220 V / 50 Hz pistikupesa
AC 220V
50Hz 120W

Asub keskkonsooli panipaiga kõrval.Pistikupesa (max võimsus: 150 W) töötab, kui mootor käib ja Stop & Start-süsteem on STOP-režiimil.► Tõstke kaitsekate üles.► Kontrollige, kas roheline märgutuli põleb.► Ühendage multimeedia- või muu elektriseade (telefonilaadur, sülearvuti, CD-DVD-mängija, pudelisoojendi vms).
* Ainult mudelil Proace City Verso.
Tõrke korral hakkab roheline märgutuli vilkuma.Laske pistikupesa TOYOTA esinduses või kvalifitseeritud töökojas kontrollida.
WARNI NG
Ühendage pistikupesaga korraga ainult üks seade (ärge kasutage pikenduskaablit või mitme pistikupesaga adapterit).Ühendage ainult II klassi isolatsiooniga
seadmeid (seadmel näidatud).Ärge kasutage metallkerega seadmeid (nt elektripardlid jms).
NOTIC E
Kui seadme energiatarve on suur ja sõiduki elektrisüsteem vajab samuti energiat (raskete ilmastikuolude, elektrilise ülekoormuse jms tõttu), võib süsteem pistikupesa energiavarustuse välja lülitada; sel juhul roheline märgutuli kustub.
Nutitelefoni akulaadur


Võimaldab juhtmevabalt laadida kantavaid seadmeid (nt nutitelefoni); laadur põhineb magnetinduktsioonile ja vastab standardile Qi 1.1.Laaditav kantav seade peab ehituselt või vastava hoidiku või ümbrise kasutamise tõttu ühilduma standardiga Qi.Matti saab kasutada tingimusel, et tootja on selle heaks kiitnud.Laadimisala on tähistatud sümboliga Qi.Laadur töötab, kui sõiduki mootor käib ja Stop & Start-süsteem on STOP-režiimil.Laadimist haldab nutitelefon.Võtmeta sisenemine ja käivitamine võib laaduri töö lühiajaliselt katkestada, kui sõiduki uks avatakse või süüde välja lülitatakse.
Laadimine
► Kui laadimisala on tühi, asetage seade selle keskele.

67
Kasutuslihtsus ja mugavus
3

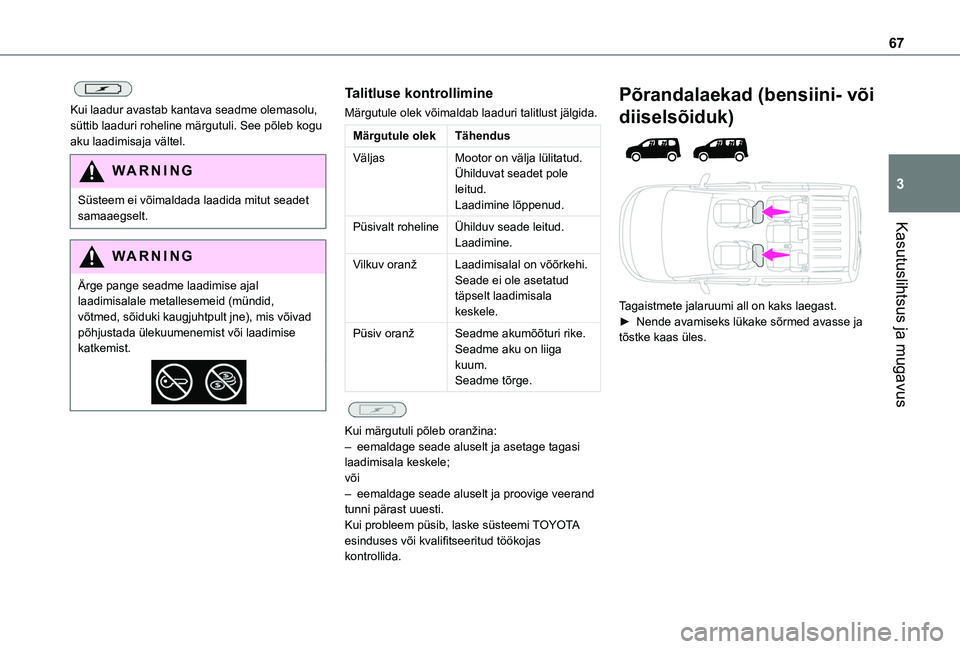

Kui laadur avastab kantava seadme olemasolu, süttib laaduri roheline märgutuli. See põleb kogu aku laadimisaja vältel.
WARNI NG
Süsteem ei võimaldada laadida mitut seadet samaaegselt.
WARNI NG
Ärge pange seadme laadimise ajal laadimisalale metallesemeid (mündid, võtmed, sõiduki kaugjuhtpult jne), mis võivad põhjustada ülekuumenemist või laadimise katkemist.
Talitluse kontrollimine
Märgutule olek võimaldab laaduri talitlust jälgida.
Märgutule olekTähendus
VäljasMootor on välja lülitatud.Ühilduvat seadet pole leitud.Laadimine lõppenud.
Püsivalt rohelineÜhilduv seade leitud.Laadimine.
Vilkuv oranžLaadimisalal on võõrkehi.Seade ei ole asetatud täpselt laadimisala keskele.
Püsiv oranžSeadme akumõõturi rike.Seadme aku on liiga kuum.Seadme tõrge.

Kui märgutuli põleb oranžina:– eemaldage seade aluselt ja asetage tagasi laadimisala keskele;või– eemaldage seade aluselt ja proovige veerand tunni pärast uuesti.Kui probleem püsib, laske süsteemi TOYOTA esinduses või kvalifitseeritud töökojas kontrollida.
Põrandalaekad (bensiini- või
diiselsõiduk)


Tagaistmete jalaruumi all on kaks laegast.► Nende avamiseks lükake sõrmed avasse ja tõstke kaas üles.

68

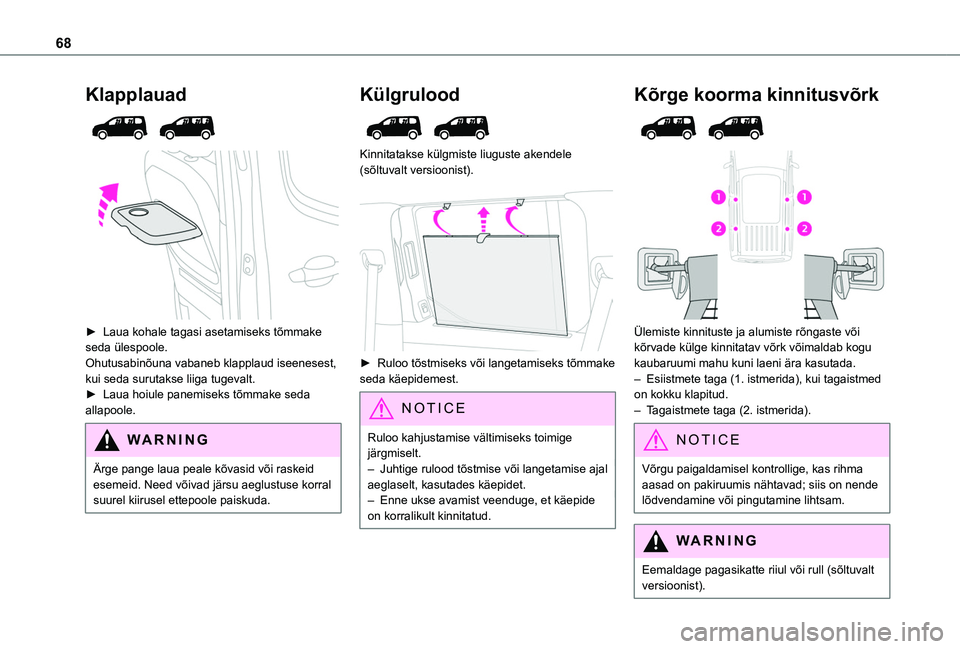

Klapplauad


► Laua kohale tagasi asetamiseks tõmmake seda ülespoole.Ohutusabinõuna vabaneb klapplaud iseenesest, kui seda surutakse liiga tugevalt.► Laua hoiule panemiseks tõmmake seda allapoole.
WARNI NG
Ärge pange laua peale kõvasid või raskeid esemeid. Need võivad järsu aeglustuse korral suurel kiirusel ettepoole paiskuda.
Külgrulood

Kinnitatakse külgmiste liuguste akendele (sõltuvalt versioonist).

► Ruloo tõstmiseks või langetamiseks tõmmake seda käepidemest.
NOTIC E
Ruloo kahjustamise vältimiseks toimige
järgmiselt.– Juhtige rulood tõstmise või langetamise ajal aeglaselt, kasutades käepidet.– Enne ukse avamist veenduge, et käepide on korralikult kinnitatud.
Kõrge koorma kinnitusvõrk


Ülemiste kinnituste ja alumiste rõngaste või kõrvade külge kinnitatav võrk võimaldab kogu kaubaruumi mahu kuni laeni ära kasutada.– Esiistmete taga (1. istmerida), kui tagaistmed on kokku klapitud.– Tagaistmete taga (2. istmerida).
NOTIC E
Võrgu paigaldamisel kontrollige, kas rihma aasad on pakiruumis nähtavad; siis on nende lõdvendamine või pingutamine lihtsam.
WARNI NG
Eemaldage pagasikatte riiul või rull (sõltuvalt versioonist).

69
Kasutuslihtsus ja mugavus
3

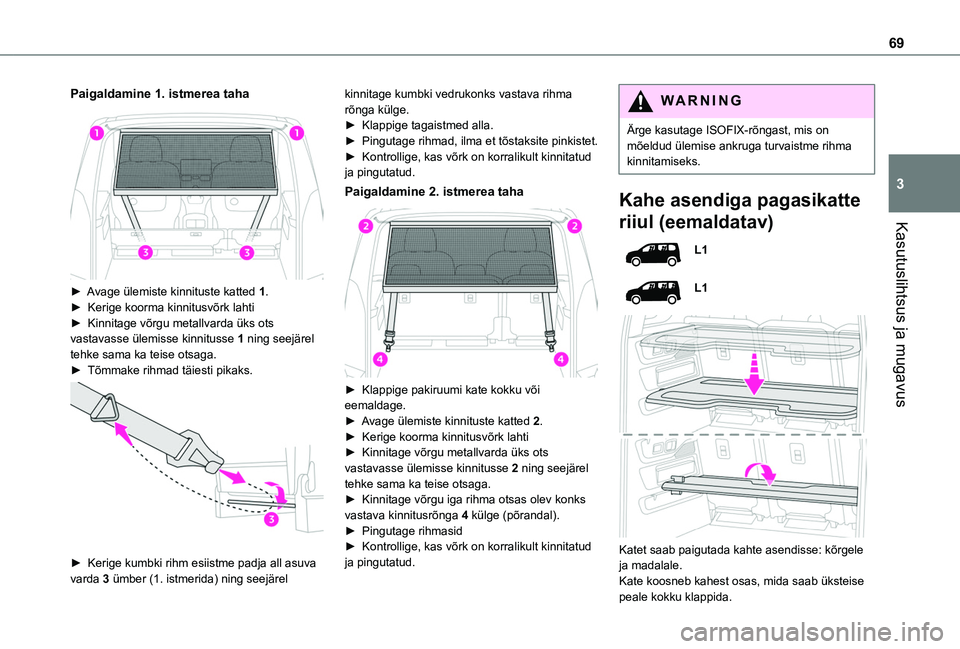

Paigaldamine 1. istmerea taha

► Avage ülemiste kinnituste katted 1.► Kerige koorma kinnitusvõrk lahti► Kinnitage võrgu metallvarda üks ots vastavasse ülemisse kinnitusse 1 ning seejärel tehke sama ka teise otsaga.► Tõmmake rihmad täiesti pikaks.

► Kerige kumbki rihm esiistme padja all asuva varda 3 ümber (1. istmerida) ning seejärel
kinnitage kumbki vedrukonks vastava rihma rõnga külge.► Klappige tagaistmed alla.► Pingutage rihmad, ilma et tõstaksite pinkistet.► Kontrollige, kas võrk on korralikult kinnitatud ja pingutatud.
Paigaldamine 2. istmerea taha

► Klappige pakiruumi kate kokku või eemaldage.► Avage ülemiste kinnituste katted 2.► Kerige koorma kinnitusvõrk lahti
► Kinnitage võrgu metallvarda üks ots vastavasse ülemisse kinnitusse 2 ning seejärel tehke sama ka teise otsaga.► Kinnitage võrgu iga rihma otsas olev konks vastava kinnitusrõnga 4 külge (põrandal).► Pingutage rihmasid► Kontrollige, kas võrk on korralikult kinnitatud ja pingutatud.
WARNI NG
Ärge kasutage ISOFIX-rõngast, mis on mõeldud ülemise ankruga turvaistme rihma kinnitamiseks.
Kahe asendiga pagasikatte
riiul (eemaldatav)
L1
L1


Katet saab paigutada kahte asendisse: kõrgele ja madalale.Kate koosneb kahest osas, mida saab üksteise
peale kokku klappida.

70

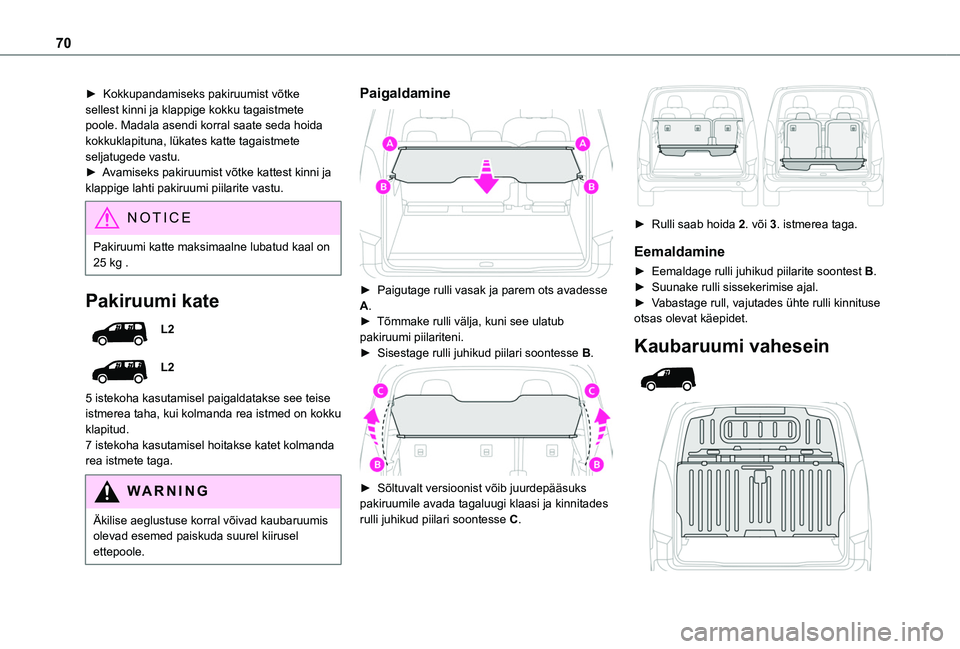

► Kokkupandamiseks pakiruumist võtke sellest kinni ja klappige kokku tagaistmete poole. Madala asendi korral saate seda hoida kokkuklapituna, lükates katte tagaistmete seljatugede vastu.► Avamiseks pakiruumist võtke kattest kinni ja klappige lahti pakiruumi piilarite vastu.
NOTIC E
Pakiruumi katte maksimaalne lubatud kaal on 25 kg .
Pakiruumi kate
L2
L2
5 istekoha kasutamisel paigaldatakse see teise istmerea taha, kui kolmanda rea istmed on kokku klapitud.7 istekoha kasutamisel hoitakse katet kolmanda rea istmete taga.
WARNI NG
Äkilise aeglustuse korral võivad kaubaruumis olevad esemed paiskuda suurel kiirusel ettepoole.
Paigaldamine

► Paigutage rulli vasak ja parem ots avadesse A.► Tõmmake rulli välja, kuni see ulatub pakiruumi piilariteni.► Sisestage rulli juhikud piilari soontesse B.

► Sõltuvalt versioonist võib juurdepääsuks pakiruumile avada tagaluugi klaasi ja kinnitades rulli juhikud piilari soontesse C.

► Rulli saab hoida 2. või 3. istmerea taga.
Eemaldamine
► Eemaldage rulli juhikud piilarite soontest B.► Suunake rulli sissekerimise ajal.► Vabastage rull, vajutades ühte rulli kinnituse otsas olevat käepidet.
Kaubaruumi vahesein
