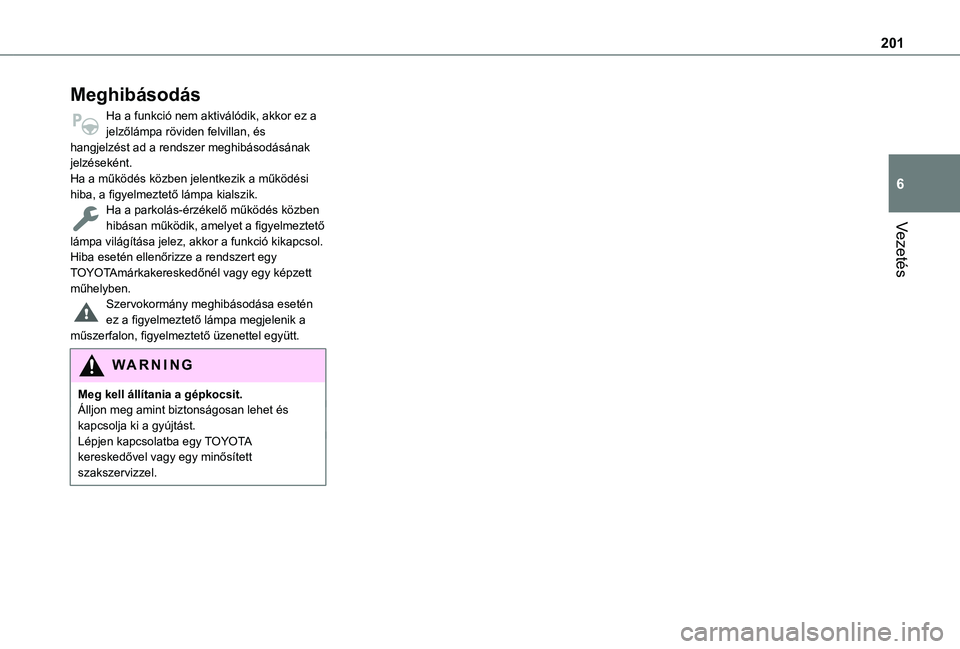

Page 201 of 352

201
Vezetés
6
Meghibásodás
Ha a funkció nem aktiválódik, akkor ez a jelzőlámpa röviden felvillan, és hangjelzést ad a rendszer meghibásodásának jelzéseként.Ha a működés közben jelentkezik a működési hiba, a figyelmeztető lámpa kialszik.Ha a parkolás-érzékelő működés közben hibásan működik, amelyet a figyelmeztető lámpa világítása jelez, akkor a funkció kikapcsol.Hiba esetén ellenőrizze a rendszert egy TOYOTAmárkakereskedőnél vagy egy képzett műhelyben.Szervokormány meghibásodása esetén ez a figyelmeztető lámpa megjelenik a műszerfalon, figyelmeztető üzenettel együtt.
WARNI NG
Meg kell állítania a gépkocsit.Álljon meg amint biztonságosan lehet és kapcsolja ki a gyújtást.Lépjen kapcsolatba egy TOYOTA kereskedővel vagy egy minősített szakszervizzel.
Page 202 of 352

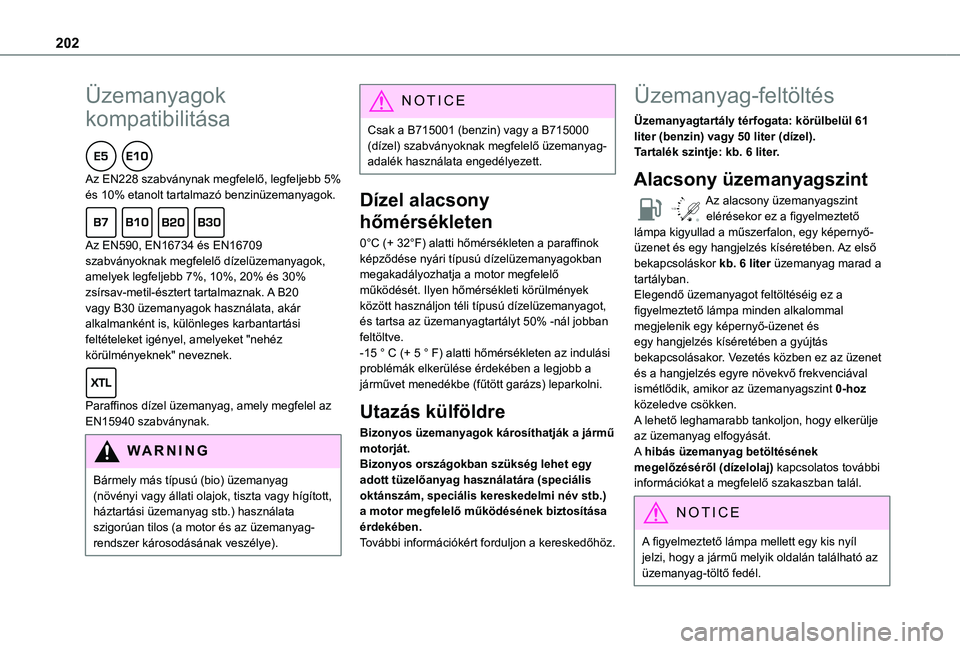

202
Üzemanyagok
kompatibilitása
Az EN228 szabványnak megfelelő, legfeljebb 5% és 10% etanolt tartalmazó benzinüzemanyagok.
Az EN590, EN16734 és EN16709 szabványoknak megfelelő dízelüzemanyagok, amelyek legfeljebb 7%, 10%, 20% és 30% zsírsav-metil-észtert tartalmaznak. A B20 vagy B30 üzemanyagok használata, akár alkalmanként is, különleges karbantartási feltételeket igényel, amelyeket "nehéz körülményeknek" neveznek.
Paraffinos dízel üzemanyag, amely megfelel az EN15940 szabványnak.
WARNI NG
Bármely más típusú (bio) üzemanyag (növényi vagy állati olajok, tiszta vagy hígított, háztartási üzemanyag stb.) használata szigorúan tilos (a motor és az üzemanyag-rendszer károsodásának veszélye).
NOTIC E
Csak a B715001 (benzin) vagy a B715000 (dízel) szabványoknak megfelelő üzemanyag-adalék használata engedélyezett.
Dízel alacsony
hőmérsékleten
0°C (+ 32°F) alatti hőmérsékleten a paraffinok képződése nyári típusú dízelüzemanyagokban megakadályozhatja a motor megfelelő működését. Ilyen hőmérsékleti körülmények között használjon téli típusú dízelüzemanyagot, és tartsa az üzemanyagtartályt 50% -nál jobban feltöltve.-15 ° C (+ 5 ° F) alatti hőmérsékleten az indulási problémák elkerülése érdekében a legjobb a járművet menedékbe (fűtött garázs) leparkolni.
Utazás külföldre
Bizonyos üzemanyagok károsíthatják a jármű
motorját.Bizonyos országokban szükség lehet egy adott tüzelőanyag használatára (speciális oktánszám, speciális kereskedelmi név stb.) a motor megfelelő működésének biztosítása érdekében.További információkért forduljon a kereskedőhöz.
Üzemanyag-feltöltés
Üzemanyagtartály térfogata: körülbelül 61 liter (benzin) vagy 50 liter (dízel).Tartalék szintje: kb. 6 liter.
Alacsony üzemanyagszint
/2
1 1Az alacsony üzemanyagszint elérésekor ez a figyelmeztető lámpa kigyullad a műszerfalon, egy képernyő-üzenet és egy hangjelzés kíséretében. Az első bekapcsoláskor kb. 6 liter üzemanyag marad a tartályban.Elegendő üzemanyagot feltöltéséig ez a figyelmeztető lámpa minden alkalommal megjelenik egy képernyő-üzenet és egy hangjelzés kíséretében a gyújtás bekapcsolásakor. Vezetés közben ez az üzenet és a hangjelzés egyre növekvő frekvenciával ismétlődik, amikor az üzemanyagszint 0-hoz közeledve csökken.A lehető leghamarabb tankoljon, hogy elkerülje az üzemanyag elfogyását.
A hibás üzemanyag betöltésének megelőzéséről (dízelolaj) kapcsolatos további információkat a megfelelő szakaszban talál.
N
OTIC E
A figyelmeztető lámpa mellett egy kis nyíl jelzi, hogy a jármű melyik oldalán található az üzemanyag-töltő fedél.

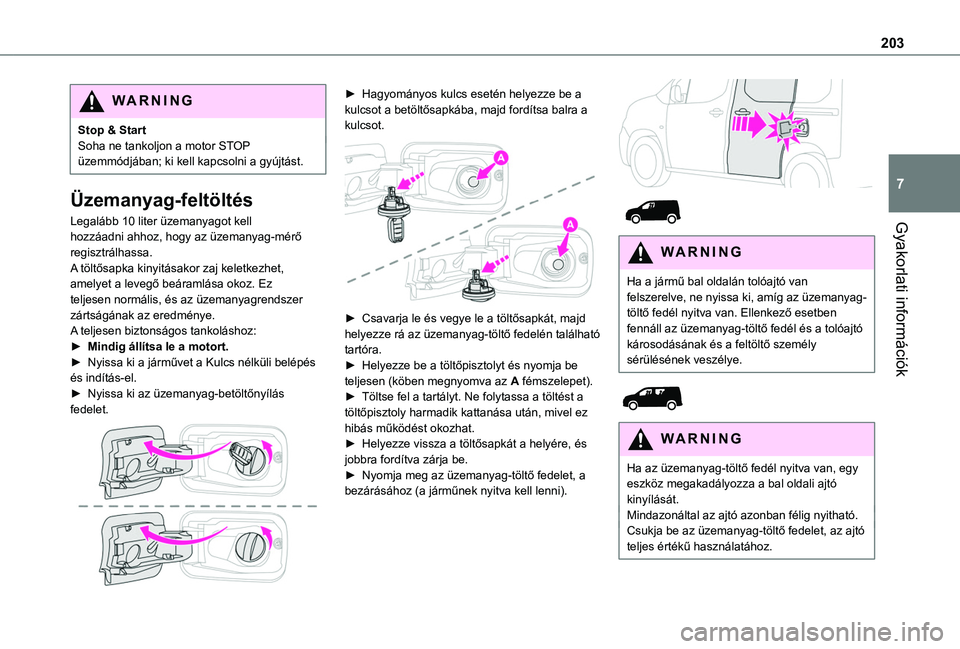

Page 203 of 352

203
Gyakorlati információk
7
WARNI NG
Stop & StartSoha ne tankoljon a motor STOP üzemmódjában; ki kell kapcsolni a gyújtást.
Üzemanyag-feltöltés
Legalább 10 liter üzemanyagot kell hozzáadni ahhoz, hogy az üzemanyag-mérő regisztrálhassa.A töltősapka kinyitásakor zaj keletkezhet, amelyet a levegő beáramlása okoz. Ez teljesen normális, és az üzemanyagrendszer zártságának az eredménye.A teljesen biztonságos tankoláshoz:► Mindig állítsa le a motort.► Nyissa ki a járművet a Kulcs nélküli belépés és indítás-el.► Nyissa ki az üzemanyag-betöltőnyílás fedelet.
► Hagyományos kulcs esetén helyezze be a kulcsot a betöltősapkába, majd fordítsa balra a kulcsot.
► Csavarja le és vegye le a töltősapkát, majd helyezze rá az üzemanyag-töltő fedelén található tartóra.► Helyezze be a töltőpisztolyt és nyomja be teljesen (köben megnyomva az A fémszelepet).► Töltse fel a tartályt. Ne folytassa a töltést a töltőpisztoly harmadik kattanása után, mivel ez hibás működést okozhat.► Helyezze vissza a töltősapkát a helyére, és
jobbra fordítva zárja be.► Nyomja meg az üzemanyag-töltő fedelet, a bezárásához (a járműnek nyitva kell lenni).
WARNI NG
Ha a jármű bal oldalán tolóajtó van felszerelve, ne nyissa ki, amíg az üzemanyag-töltő fedél nyitva van. Ellenkező esetben fennáll az üzemanyag-töltő fedél és a tolóajtó károsodásának és a feltöltő személy sérülésének veszélye.
WARNI NG
Ha az üzemanyag-töltő fedél nyitva van, egy eszköz megakadályozza a bal oldali ajtó kinyílását.Mindazonáltal az ajtó azonban félig nyitható.Csukja be az üzemanyag-töltő fedelet, az ajtó
teljes értékű használatához.

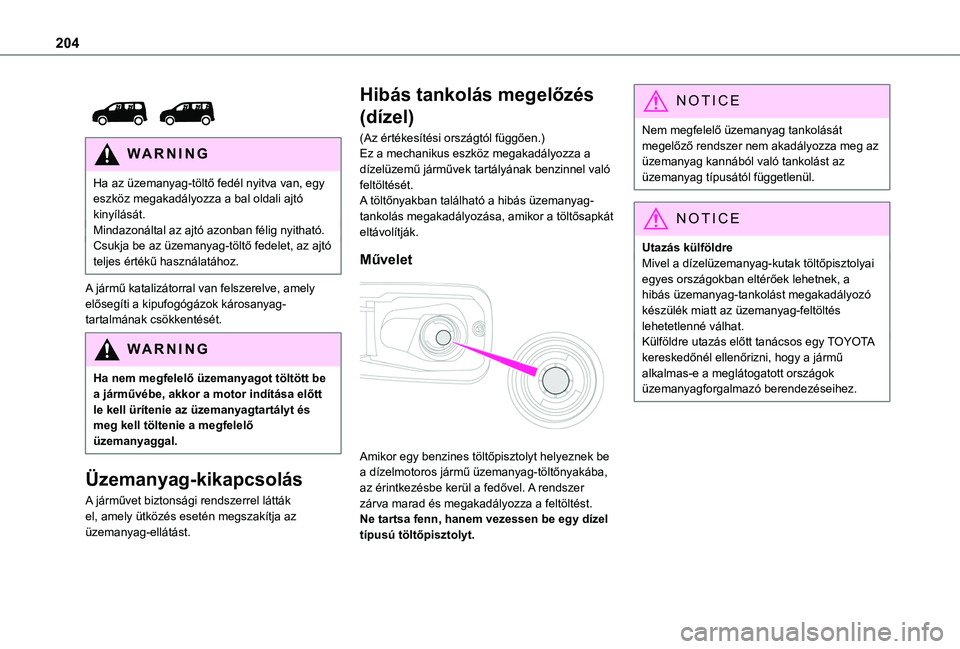

Page 204 of 352

204
WARNI NG
Ha az üzemanyag-töltő fedél nyitva van, egy eszköz megakadályozza a bal oldali ajtó kinyílását.Mindazonáltal az ajtó azonban félig nyitható.Csukja be az üzemanyag-töltő fedelet, az ajtó teljes értékű használatához.
A jármű katalizátorral van felszerelve, amely elősegíti a kipufogógázok károsanyag-tartalmának csökkentését.
WARNI NG
Ha nem megfelelő üzemanyagot töltött be a járművébe, akkor a motor indítása előtt le kell ürítenie az üzemanyagtartályt és meg kell töltenie a megfelelő üzemanyaggal.
Üzemanyag-kikapcsolás
A járművet biztonsági rendszerrel látták el, amely ütközés esetén megszakítja az üzemanyag-ellátást.
Hibás tankolás megelőzés
(dízel)
(Az értékesítési országtól függően.)Ez a mechanikus eszköz megakadályozza a dízelüzemű járművek tartályának benzinnel való feltöltését.A töltőnyakban található a hibás üzemanyag-tankolás megakadályozása, amikor a töltősapkát eltávolítják.
Művelet
Amikor egy benzines töltőpisztolyt helyeznek be a dízelmotoros jármű üzemanyag-töltőnyakába, az érintkezésbe kerül a fedővel. A rendszer zárva marad és megakadályozza a feltöltést.Ne tartsa fenn, hanem vezessen be egy dízel típusú töltőpisztolyt.
NOTIC E
Nem megfelelő üzemanyag tankolását megelőző rendszer nem akadályozza meg az üzemanyag kannából való tankolást az üzemanyag típusától függetlenül.
NOTIC E
Utazás külföldre Mivel a dízelüzemanyag-kutak töltőpisztolyai egyes országokban eltérőek lehetnek, a hibás üzemanyag-tankolást megakadályozó készülék miatt az üzemanyag-feltöltés lehetetlenné válhat.Külföldre utazás előtt tanácsos egy TOYOTA kereskedőnél ellenőrizni, hogy a jármű alkalmas-e a meglátogatott országok üzemanyagforgalmazó berendezéseihez.

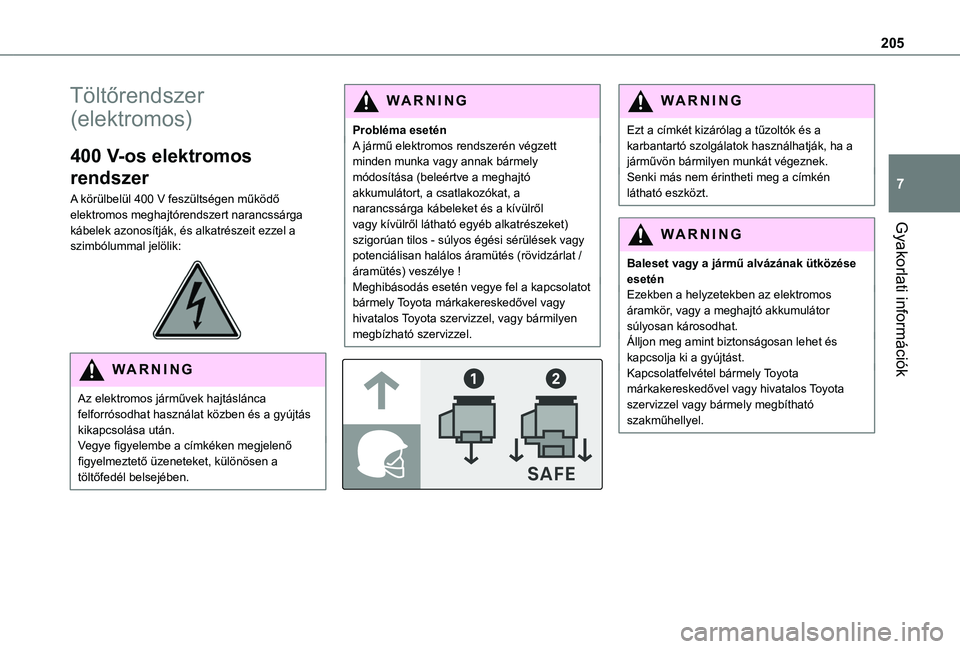

Page 205 of 352

205
Gyakorlati információk
7
Töltőrendszer
(elektromos)
400 V-os elektromos
rendszer
A körülbelül 400 V feszültségen működő elektromos meghajtórendszert narancssárga kábelek azonosítják, és alkatrészeit ezzel a szimbólummal jelölik:
WARNI NG
Az elektromos járművek hajtáslánca felforrósodhat használat közben és a gyújtás kikapcsolása után.Vegye figyelembe a címkéken megjelenő figyelmeztető üzeneteket, különösen a töltőfedél belsejében.
WARNI NG
Probléma eseténA jármű elektromos rendszerén végzett minden munka vagy annak bármely módosítása (beleértve a meghajtó akkumulátort, a csatlakozókat, a narancssárga kábeleket és a kívülről vagy kívülről látható egyéb alkatrészeket) szigorúan tilos - súlyos égési sérülések vagy potenciálisan halálos áramütés (rövidzárlat / áramütés) veszélye !Meghibásodás esetén vegye fel a kapcsolatot bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
WARNI NG
Ezt a címkét kizárólag a tűzoltók és a karbantartó szolgálatok használhatják, ha a járművön bármilyen munkát végeznek.Senki más nem érintheti meg a címkén látható eszközt.
WARNI NG
Baleset vagy a jármű alvázának ütközése eseténEzekben a helyzetekben az elektromos áramkör, vagy a meghajtó akkumulátor súlyosan károsodhat.Álljon meg amint biztonságosan lehet és kapcsolja ki a gyújtást.Kapcsolatfelvétel bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel vagy bármely megbítható szakműhellyel.

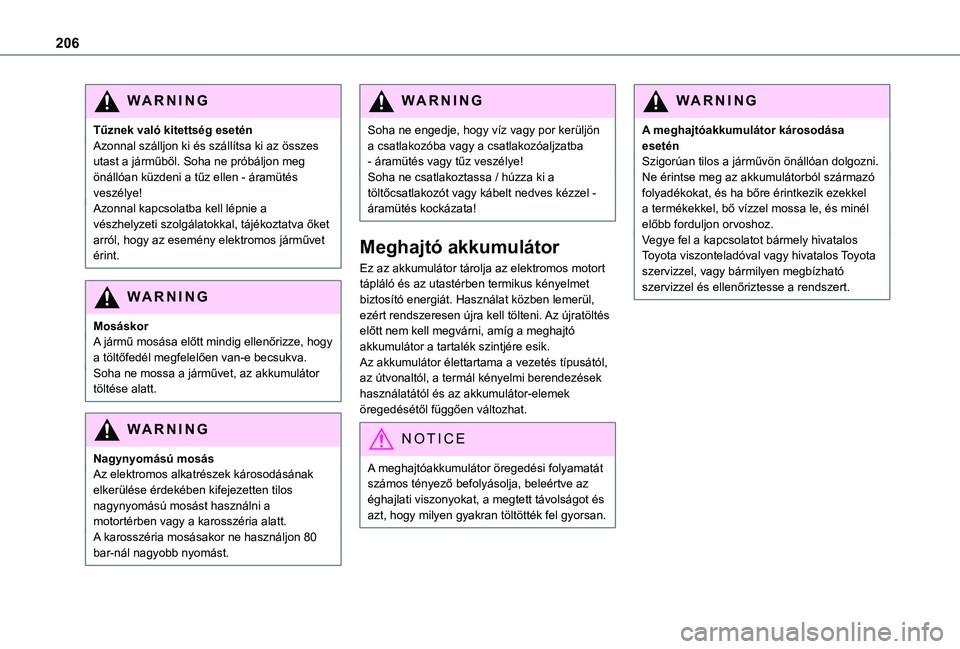

Page 206 of 352

206
WARNI NG
Tűznek való kitettség eseténAzonnal szálljon ki és szállítsa ki az összes utast a járműből. Soha ne próbáljon meg önállóan küzdeni a tűz ellen - áramütés veszélye!Azonnal kapcsolatba kell lépnie a vészhelyzeti szolgálatokkal, tájékoztatva őket arról, hogy az esemény elektromos járművet érint.
WARNI NG
MosáskorA jármű mosása előtt mindig ellenőrizze, hogy a töltőfedél megfelelően van-e becsukva.Soha ne mossa a járművet, az akkumulátor töltése alatt.
WARNI NG
Nagynyomású mosásAz elektromos alkatrészek károsodásának elkerülése érdekében kifejezetten tilos nagynyomású mosást használni a motortérben vagy a karosszéria alatt.A karosszéria mosásakor ne használjon 80 bar-nál nagyobb nyomást.
WARNI NG
Soha ne engedje, hogy víz vagy por kerüljön a csatlakozóba vagy a csatlakozóaljzatba - áramütés vagy tűz veszélye!Soha ne csatlakoztassa / húzza ki a töltőcsatlakozót vagy kábelt nedves kézzel - áramütés kockázata!
Meghajtó akkumulátor
Ez az akkumulátor tárolja az elektromos motort tápláló és az utastérben termikus kényelmet biztosító energiát. Használat közben lemerül, ezért rendszeresen újra kell tölteni. Az újratöltés előtt nem kell megvárni, amíg a meghajtó akkumulátor a tartalék szintjére esik.Az akkumulátor élettartama a vezetés típusától, az útvonaltól, a termál kényelmi berendezések használatától és az akkumulátor-elemek öregedésétől függően változhat.
NOTIC E
A meghajtóakkumulátor öregedési folyamatát számos tényező befolyásolja, beleértve az éghajlati viszonyokat, a megtett távolságot és azt, hogy milyen gyakran töltötték fel gyorsan.
WARNI NG
A meghajtóakkumulátor károsodása eseténSzigorúan tilos a járművön önállóan dolgozni.Ne érintse meg az akkumulátorból származó folyadékokat, és ha bőre érintkezik ezekkel a termékekkel, bő vízzel mossa le, és minél előbb forduljon orvoshoz.Vegye fel a kapcsolatot bármely hivatalos Toyota viszonteladóval vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel és ellenőriztesse a rendszert.

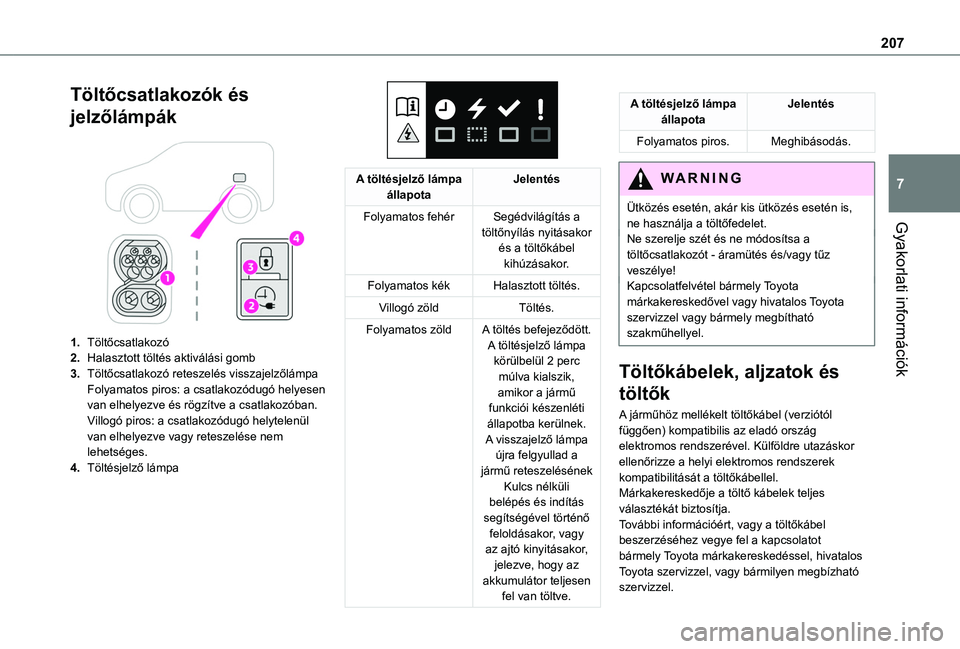

Page 207 of 352

207
Gyakorlati információk
7
Töltőcsatlakozók és
jelzőlámpák
1.Töltőcsatlakozó
2.Halasztott töltés aktiválási gomb
3.Töltőcsatlakozó reteszelés visszajelzőlámpaFolyamatos piros: a csatlakozódugó helyesen van elhelyezve és rögzítve a csatlakozóban.Villogó piros: a csatlakozódugó helytelenül van elhelyezve vagy reteszelése nem lehetséges.
4.Töltésjelző lámpa
A töltésjelző lámpa állapotaJelentés
Folyamatos fehérSegédvilágítás a töltőnyílás nyitásakor és a töltőkábel kihúzásakor.
Folyamatos kékHalasztott töltés.
Villogó zöldTöltés.
Folyamatos zöldA töltés befejeződött.A töltésjelző lámpa körülbelül 2 perc múlva kialszik, amikor a jármű funkciói készenléti állapotba kerülnek.A visszajelző lámpa
újra felgyullad a jármű reteszelésének Kulcs nélküli belépés és indítás segítségével történő feloldásakor, vagy az ajtó kinyitásakor, jelezve, hogy az akkumulátor teljesen fel van töltve.
A töltésjelző lámpa állapotaJelentés
Folyamatos piros.Meghibásodás.
WARNI NG
Ütközés esetén, akár kis ütközés esetén is, ne használja a töltőfedelet.Ne szerelje szét és ne módosítsa a töltőcsatlakozót - áramütés és/vagy tűz veszélye!Kapcsolatfelvétel bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel vagy bármely megbítható szakműhellyel.
Töltőkábelek, aljzatok és
töltők
A járműhöz mellékelt töltőkábel (verziótól függően) kompatibilis az eladó ország
elektromos rendszerével. Külföldre utazáskor ellenőrizze a helyi elektromos rendszerek kompatibilitását a töltőkábellel.Márkakereskedője a töltő kábelek teljes választékát biztosítja.További információért, vagy a töltőkábel beszerzéséhez vegye fel a kapcsolatot bármely Toyota márkakereskedéssel, hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.

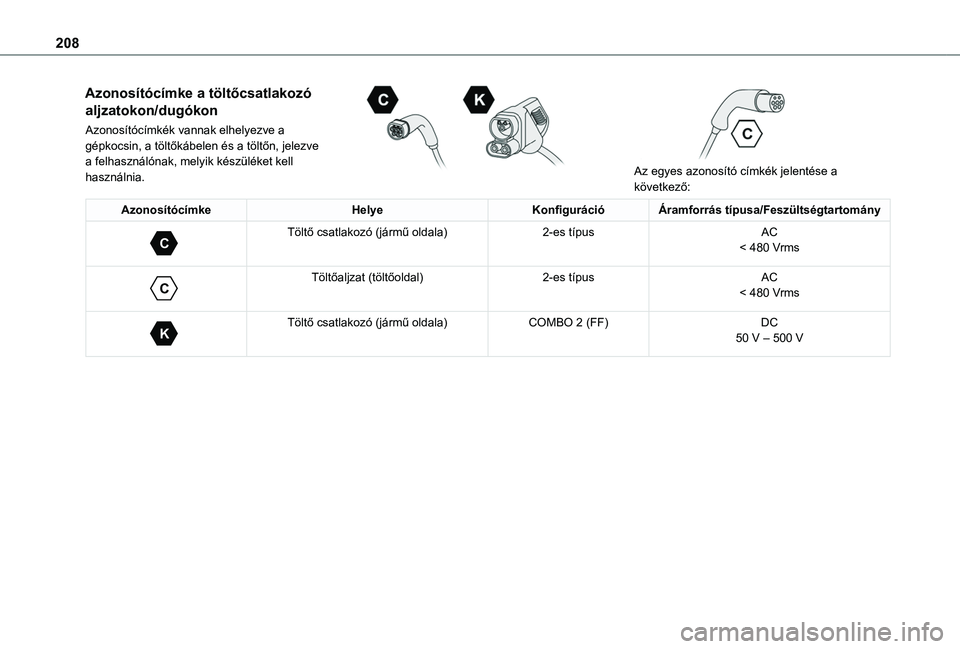

Page 208 of 352

208
Azonosítócímke a töltőcsatlakozó
aljzatokon/dugókon
Azonosítócímkék vannak elhelyezve a gépkocsin, a töltőkábelen és a töltőn, jelezve a felhasználónak, melyik készüléket kell használnia.
Az egyes azonosító címkék jelentése a következő:
AzonosítócímkeHelyeKonfigurációÁramforrás típusa/Feszültségtartomány
C
Töltő csatlakozó (jármű oldala)2-es típusAC
< 480 Vrms
C
Töltőaljzat (töltőoldal)2-es típusAC< 480 Vrms
K
Töltő csatlakozó (jármű oldala)COMBO 2 (FF)DC50 V – 500 V

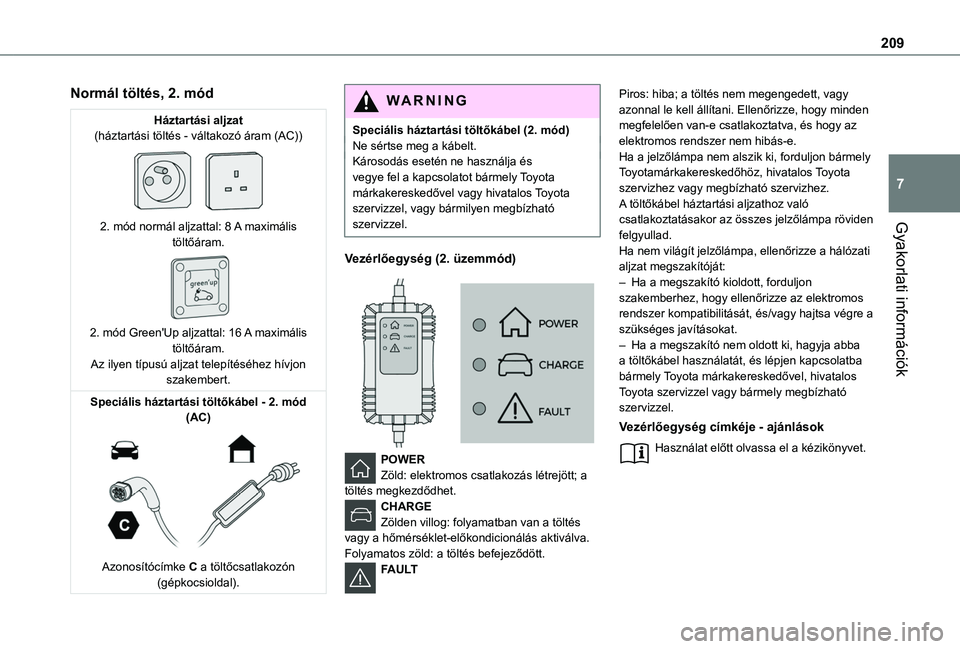

Page 209 of 352

209
Gyakorlati információk
7
Normál töltés, 2. mód
Háztartási aljzat(háztartási töltés - váltakozó áram (AC))
2. mód normál aljzattal: 8 A maximális töltőáram.
2. mód Green'Up aljzattal: 16 A maximális töltőáram.Az ilyen típusú aljzat telepítéséhez hívjon szakembert.
Speciális háztartási töltőkábel - 2. mód (AC)
Azonosítócímke C a töltőcsatlakozón (gépkocsioldal).
WARNI NG
Speciális háztartási töltőkábel (2. mód)Ne sértse meg a kábelt.Károsodás esetén ne használja és vegye fel a kapcsolatot bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármilyen megbízható szervizzel.
Vezérlőegység (2. üzemmód)
POWERZöld: elektromos csatlakozás létrejött; a töltés megkezdődhet.CHARGEZölden villog: folyamatban van a töltés vagy a hőmérséklet-előkondicionálás aktiválva.Folyamatos zöld: a töltés befejeződött.FAULT
Piros: hiba; a töltés nem megengedett, vagy azonnal le kell állítani. Ellenőrizze, hogy minden megfelelően van-e csatlakoztatva, és hogy az elektromos rendszer nem hibás-e.Ha a jelzőlámpa nem alszik ki, forduljon bármely Toyotamárkakereskedőhöz, hivatalos Toyota szervizhez vagy megbízható szervizhez.A töltőkábel háztartási aljzathoz való csatlakoztatásakor az összes jelzőlámpa röviden felgyullad.Ha nem világít jelzőlámpa, ellenőrizze a hálózati aljzat megszakítóját:– Ha a megszakító kioldott, forduljon szakemberhez, hogy ellenőrizze az elektromos rendszer kompatibilitását, és/vagy hajtsa végre a szükséges javításokat.– Ha a megszakító nem oldott ki, hagyja abba a töltőkábel használatát, és lépjen kapcsolatba bármely Toyota márkakereskedővel, hivatalos Toyota szervizzel vagy bármely megbízható szervizzel.
Vezérlőegység címkéje - ajánlások
Használat előtt olvassa el a kézikönyvet.

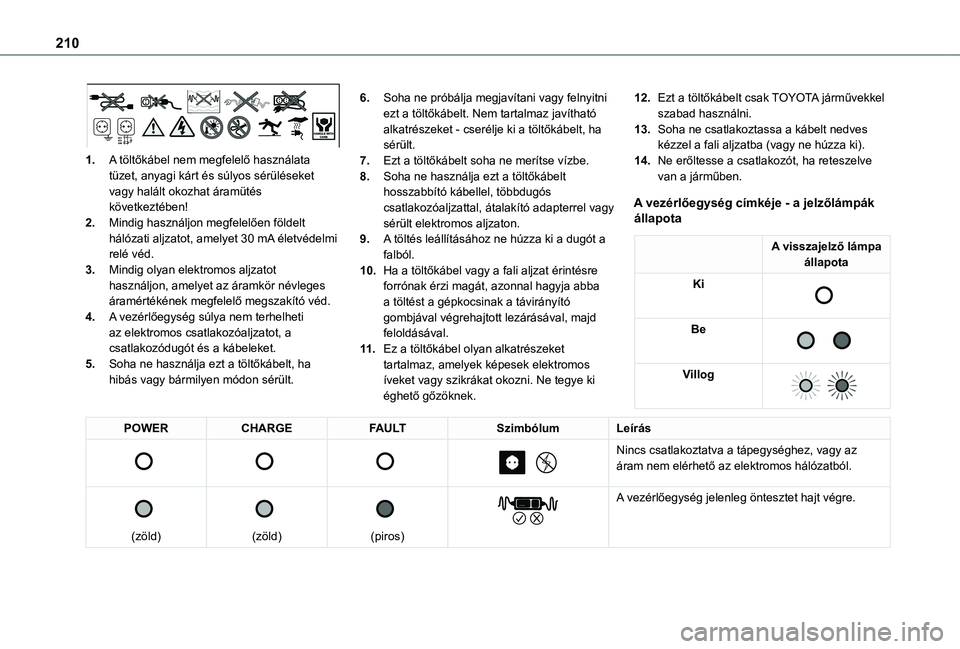

Page 210 of 352

210
1.A töltőkábel nem megfelelő használata tüzet, anyagi kárt és súlyos sérüléseket vagy halált okozhat áramütés következtében!
2.Mindig használjon megfelelően földelt hálózati aljzatot, amelyet 30 mA életvédelmi relé véd.
3.Mindig olyan elektromos aljzatot használjon, amelyet az áramkör névleges áramértékének megfelelő megszakító véd.
4.A vezérlőegység súlya nem terhelheti az elektromos csatlakozóaljzatot, a csatlakozódugót és a kábeleket.
5.Soha ne használja ezt a töltőkábelt, ha hibás vagy bármilyen módon sérült.
6.Soha ne próbálja megjavítani vagy felnyitni ezt a töltőkábelt. Nem tartalmaz javítható alkatrészeket - cserélje ki a töltőkábelt, ha sérült.
7.Ezt a töltőkábelt soha ne merítse vízbe.
8.Soha ne használja ezt a töltőkábelt hosszabbító kábellel, többdugós csatlakozóaljzattal, átalakító adapterrel vagy sérült elektromos aljzaton.
9.A töltés leállításához ne húzza ki a dugót a falból.
10.Ha a töltőkábel vagy a fali aljzat érintésre forrónak érzi magát, azonnal hagyja abba a töltést a gépkocsinak a távirányító gombjával végrehajtott lezárásával, majd feloldásával.
11 .Ez a töltőkábel olyan alkatrészeket tartalmaz, amelyek képesek elektromos íveket vagy szikrákat okozni. Ne tegye ki éghető gőzöknek.
12.Ezt a töltőkábelt csak TOYOTA járművekkel szabad használni.
13.Soha ne csatlakoztassa a kábelt nedves kézzel a fali aljzatba (vagy ne húzza ki).
14.Ne erőltesse a csatlakozót, ha reteszelve van a járműben.
A vezérlőegység címkéje - a jelzőlámpák állapota
A visszajelző lámpa állapota
Ki
Be
Villog
POWERCHARGEFAULTSzimbólumLeírás
Nincs csatlakoztatva a tápegységhez, vagy az áram nem elérhető az elektromos hálózatból.
(zöld)
(zöld)
(piros)
A vezérlőegység jelenleg öntesztet hajt végre.
